Реле регулятор калина схема

Если требуется заменить ролик или щетки?

Когда во время работы мотора владелец Лада Калина слышит отчетливый «шелест», доносящийся от вращающегося ролика натяжного узла, то потребуется выполнить детальный осмотр данного элемента и при потребности заменить.

Для осуществления указанной ремонтной операции рекомендуется запастись обычными ключами и отверткой с наконечником плоского профиля. Все манипуляции по замене не вызывают затруднений, поэтому действуем уверенно.

1. Сначала прибегаем к ослаблению степени натяжения ремня. Для этого выкручиваем шток.
2. Обозначенной отверткой аккуратно поддеваем протекционный колпак ролика и вывинчиваем болт, удерживающий подшипник.
3. С отработавшего собственный ресурс ролика извлекаем втулку совместно с шайбой (они необходимы для установки в комплексе с новым изделием).
4. Вся сборка монтируется на положенное место и фиксируется болтом.
5. Натягиваем ремень и пускаем мотор. Убеждаемся в корректном функционале нового изделия.

Одним из факторов, характеризующих слабую зарядку АКБ, является износ щеток генераторной установки. В целях устранения этого негативного аспекта потребуется замена щеток генератора. Для мониторинга состояния потребуется их демонтаж. замена щеток генератора доступна как на снятой генераторной установке, так и на установленной на авто Лада Калина.

С целью достижения безопасности работ и исключения риска замыкания в цепи, перед ремонтной манипуляцией потребуется обесточить сеть от АКБ (снимаем клеммы). Теперь необходимо демонтировать протекционную крышку и извлечь штекер. Выполнять это удобно с помощью ранее обозначенной отвертки.

В завершающей стадии процесса откручиваем болты, после чего извлекаем сам регулятор с присутствующими на нем щетками. Замена щеток генератора завершена. Оценка износа щеток производится путем замера их высоты. Этот параметр не должен быть менее 5 мм. Если щетки стерлись, то заменяем их и регулятор в комплекте.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

• без стартера невозможно запустить двигатель;
• автомашина не может ездить без освещения в темное время суток;
• мотор отопителя создает тепло в салоне;
• моторчик дворников очищает лобовое стекло от дождя и снега;
• fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

https://youtube.com/watch?v=Hu9TY-XooPM

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Причины неисправности

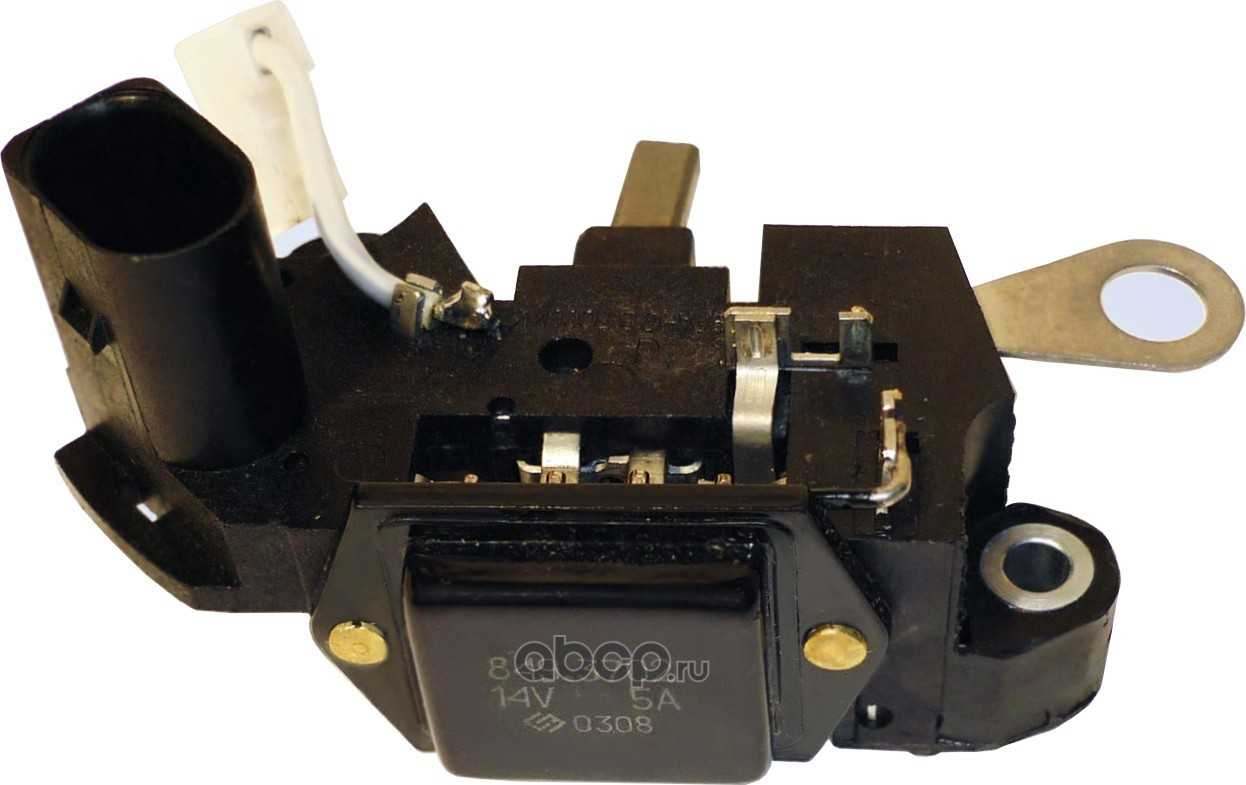

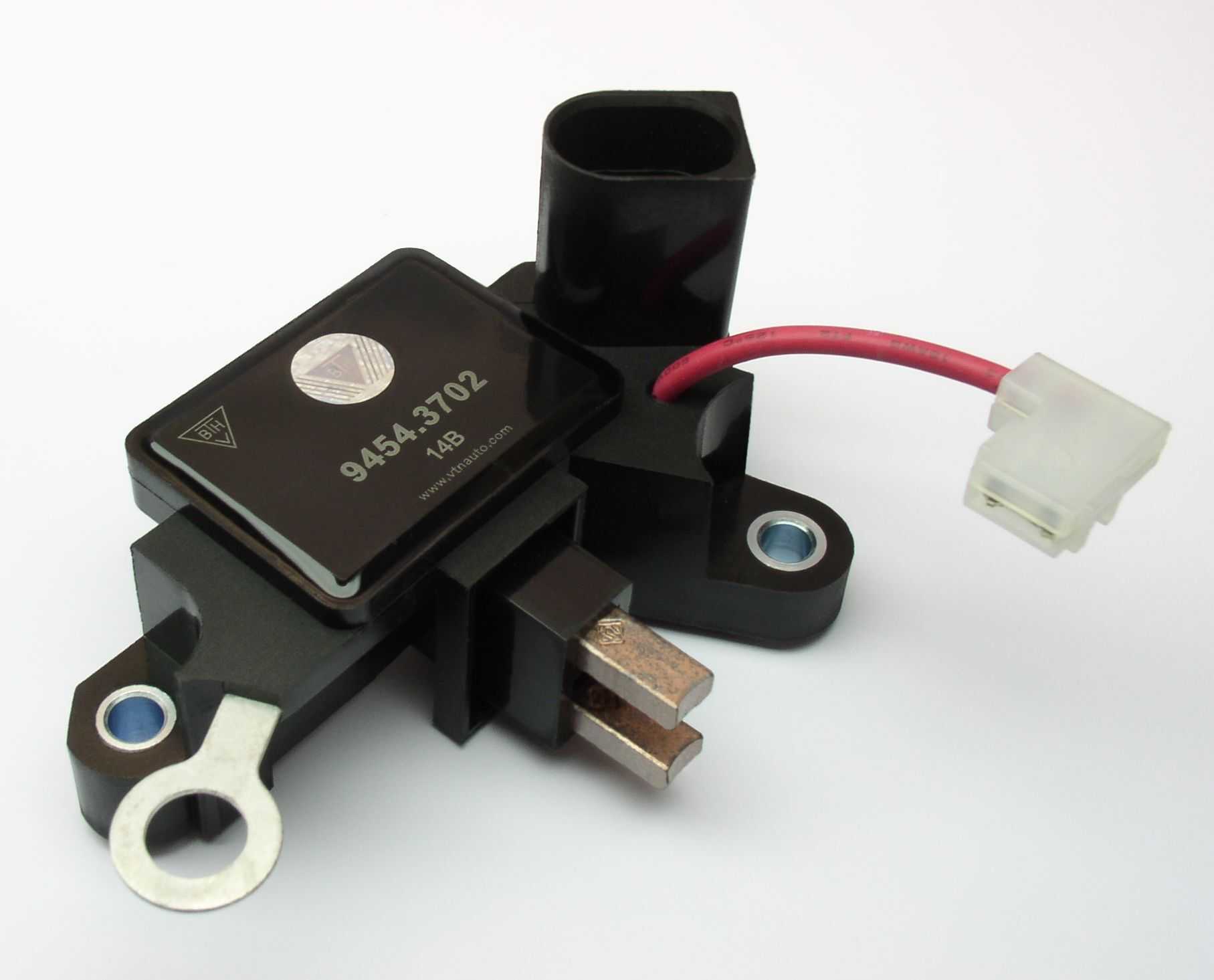

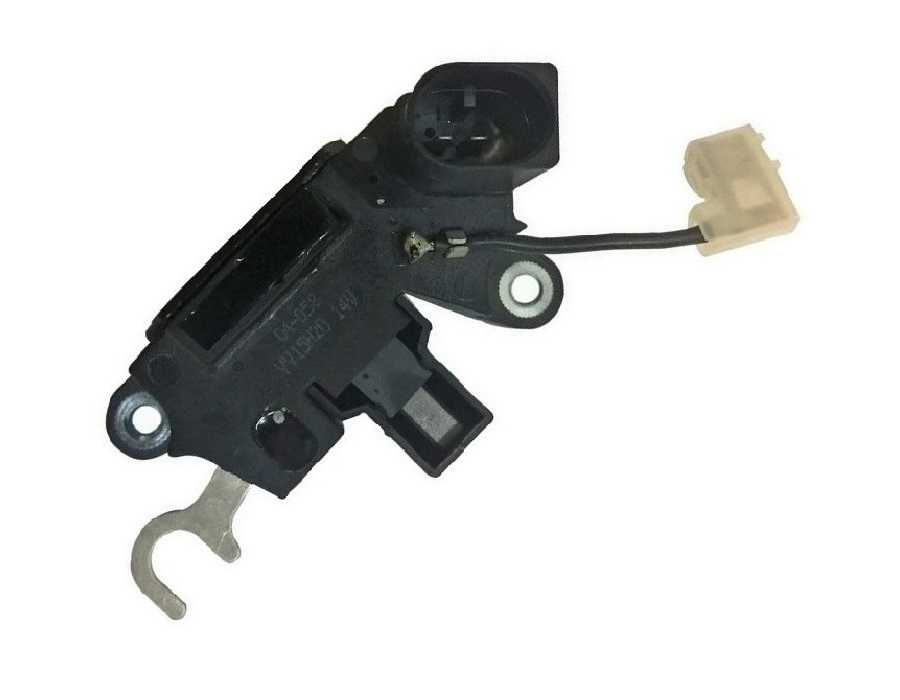

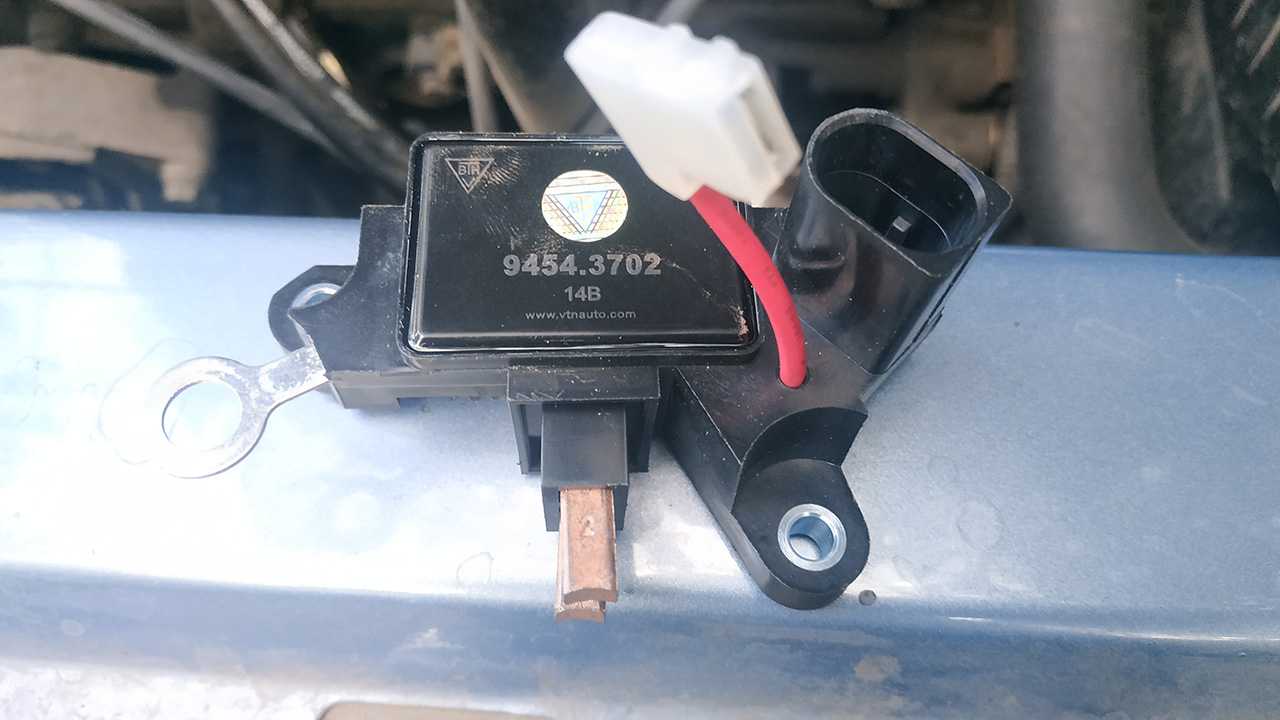

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

1. Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
2. Износ . Как и любая деталь в автомобиле реле регулятора может износиться.
3. Стёрлись щётки .

Стрелкой отмечены стёртые щётки. Их длина 3 мм вместо положенные 5 мм.

Как определить, что реле регулятора вышло со строя?

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

1. Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
2. Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

1. Снимаем «клемму-минус».
2. Для замены реле придется демонтировать генератор.

Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

• открутить 2 задних болта крепления защиты мотора;
• открутить 4 фронтальных болта защиты мотора;
• снять защиту мотора (брызговик) с машины;
• отстыковать колодку проводов от генератора;
• демонтировать защитный колпачок гайки, удерживающей силовой провод;
• открутить гайку и отстыковать силовой провод генератора;
• открутить верхнюю гайку крепления генератора “Гранта”;
• отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
• открутить нижний болт крепления генератора;
• отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
• сместить генератор в направлении правого брызговика;
• снять ремень генератора со шкива агрегата;
• вытащить генератор;
• снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор лада калина,меняем контактные кольца якоря.

https://youtube.com/watch?v=gVC1DyDADBk

Как снять генератор на 16кл. Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

• отсоединить колодку от вывода “D” на генераторе;
• снять резиновый колпачок, прикрывающий вывод “В+” генератора;
• при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
• ослабить затяжку гайки натяжной планки, используя ключ на 13;
• вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
• сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
• выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
• демонтировать натяжную планку;
• открутить нижнюю гайку крепления генератора “Гранта”;
• снять дистанционную втулку и вытащить нижний болт крепления;
• снять натяжную планку;
• вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

• обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
• демонтировать защиту, открутив болты крепления;
• когда средство WD-40 подействует, открутить гайку кронштейна;
• поставить домкрат под правую переднюю часть машины;
• ослабить болты, удерживающие переднее правое колесо;
• поднять домкрат, вывесив колесо;
• снять колесо с автомобиля;
• открутить натяжной ролик;
• открутить болты, фиксирующие подушку;
• аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

• длина осматриваемого элемента;
• если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
• также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Видео о причинах почему не заряжается аккумулятор на Ладе Калине

Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Читать дальше: Форма договора купли продажи автомобиля между физическими

Когда нужно менять регулятор напряжения? Его нужно менять когда он начинает пропускать в бортовую сеть переменный ток (Переменный ток – это тот ток который возрастает или падает при условие что цепь оставляет своё направление не именным), прощё говоря если сила тока у вас колеблется (А этого быть не должно), то регулятор подлежит замене, при колебании силы тока к примеру фары могут гореть то хуже то сильнее (В зависимости от оборотов двигателя, при больших оборотах фары будут сильнее гореть), а так же регулятор подлежит замене если он начал выдавать либо меньший ток чем это надо (Недозарядка аккумулятора в этом случае у вас будет), либо большей (При более сильной силы тока, у вас может сгореть основная часть проводки в автомобили которая не выдержит большой нагрузки, или если у вас есть предохранители, то в лучшем случае они успеют разомкнуть цепь и с проводкой ничего страшного не произойдёт).

Замена и проверка регулятора, конденсатора, обмоток и щеток генератора Лада Калина

Электрооборудование Лада Калина

Замена и проверка регулятора, конденсатора, обмоток и щеток генератора Лада Калина

Подробности Родительская категория: Устройство и ремонт Lada Kalina

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

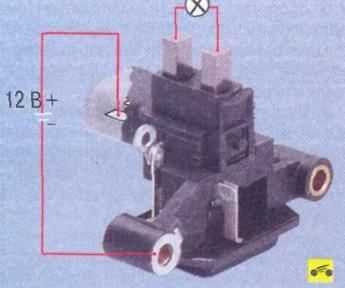

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения.См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

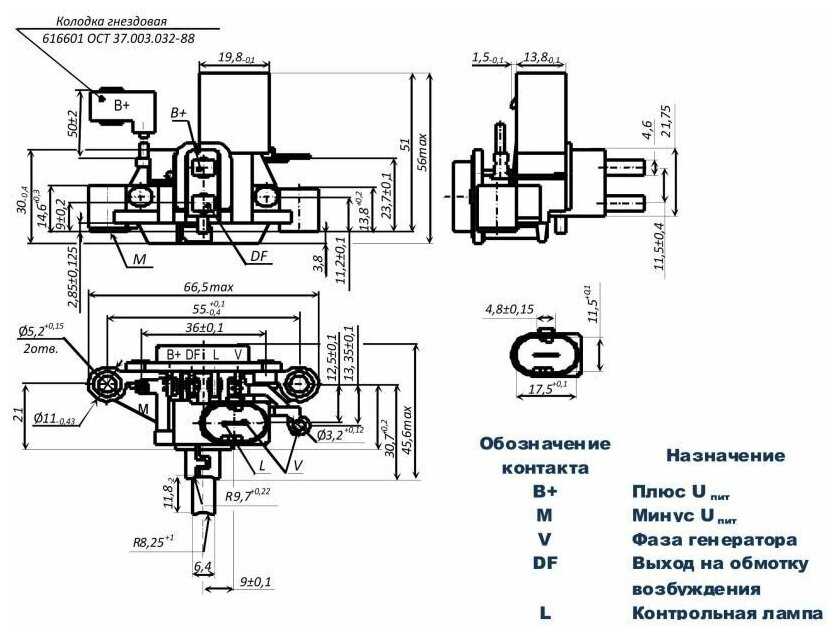

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

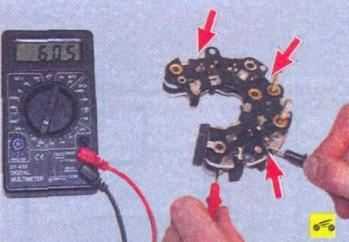

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Комментарии

#2 Роман 28.03.2016 04:32

РоманУважаемая Алена, обратитесь к автоэлектрику.Причин может быть много. От сгоревшего предохранителя, до РН и диодного моста.

https://www.autosecret.net

legkoe-delo.ru

Звенящий или шуршащий звук из-под капота

Внутри генератора установлены подшипники качения. Эти детали испытывают высокие нагрузки и работают в условиях повышенных температур. Ресурс их относительно невелик. По прошествии некоторого времени эти детали сильно изнашиваются и теряют смазку, что приводит к появлению шума, перекосу и подклиниванию ротора, либо к полному разрушению подшипников. Ещё одной причиной шума может быть изношенная обгонная или демпферная муфта. Она также работает относительно недолго, может деформироваться и перестать выполнять свою функцию. Обе неисправности невозможно устранить без снятия и разборки генератора.

Причины отказа реле-регулятора

Причинами выхода регулятора напряжения из строя могут быть:

• короткое замыкание в цепи, в том числе межвитковое замыкание обмотки возбуждения;
• выход из строя выпрямительного моста (пробой диодов);
• переполюсовка или неправильное подключение к выводам аккумулятора;
• проникание влаги в корпус регулятора и/или генератора (например, во время мойки машины или езды в сильный дождь);
• механические повреждения узла;
• естественный износ узла, в том числе, щеток;
• плохое качество непосредственно проверяемого аппарата.

Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.

ГенераторЛада Калина

На автомобили устанавливают гене­раторы 9402.3701-06 или 5132.3771 Генератор — синхронная электри­ческая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генера­тора приводится во вращение от коленчатого вала двигателя поли­клиновым ремнем.

Технические характеристики генератора
Максимальный отдаваемый ток (при 14 В и 6000 мин-1), А	85 или 90
Напряжение, В	14,4-15,1
Передаточное отношение двигатель—генератор	1:2,4
Направление вращения (со стороны привода)	Правое

Статор и крышки генератора стяну­ты четырьмя болтами. Вал ротора вращается в подшипниках, устано­вленных в крышках. Смазка, зало­женная в подшипники на заводе, рассчитана на весь срок службы ге­нератора. Задний подшипник на­прессован на вал ротора, а в задней крышке установлен с небольшим за­зором. Передний подшипник уста­новлен в передней крышке генера­тора с небольшим натягом и закрыт прижимной пластиной, на валу ро­тора посадка подшипника скользя­щая. Задняя часть генератора закры­та пластмассовым кожухом.В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток соединены с выпрямитель­ным мостом, состоящим из шести (или восьми) кремниевых диодов (вентилей): «положительных» и «от­рицательных». Вентили запрессованы в две подковообразные алюминие­вые пластины-держатели в соответ­ствии с полярностью («положитель­ные» и «отрицательные» — на разных пластинах). Пластины объединены в выпрямительный блок, закреплен­ный на задней крышке генератора (под пластмассовым кожухом).Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на вале ротора. Питание к обмотке возбуждения подводится через две щетки. Щеткодержатель конструктивно объединен с регуля­тором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).Регулятор напряжения — неразбор­ный, при выходе его из строя заме­няют щеткодержатель с регулятором в сборе.Для защиты бортовой сети от скач­ков напряжения при работе систе­мы зажигания и снижения помех радиоприему между выводами «по­ложительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденса­тор.При включении зажигания напря­жение к обмотке возбуждения ге­нератора (выводы «L» или «D+» генератора и «+» регулятора) под­водится через сигнализатор и рези­сторы в комбинации приборов (сиг­нализатор при этом горит). После пуска двигателя обмотка возбужде­ния питается от диодов выпрями­тельного блока (сигнализатор гас­нет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей. Азартные развлечения сейчас предлагают различные игровые интернет порталы. Доступные лицензированные сайты казино в России на edgarpoe.ru может выбрать любой пользователь. Проверенные адреса игорных онлайн заведений, представленные здесь, могут использовать гости из разных стран. На них смогут комфортно отдыхать и российские поклонники азарта.

«Минус» аккумуляторной ба­тареи всегда должен подклю­чаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою вентилей генератора. При работе двигателя не рекомен­дуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные ком­поненты схемы.Вентили генератора (и другие устройства в бортовой сети автомо­биля при подключенном генерато­ре) следует проверять под напряже­нием не выше 14 В, более высокое напряжение (например при про­верке мегомметром) может вы­звать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением ге­нератор следует снять, а выводы обмоток — отсоединить от выпря­мительного блока и регулятора на­пряжения.

Детали крепления генератора:1 — верхний болт;2 — гайка;3 — крон­штейн генератора;4 — гайка;5 — втулки;6 — нижний болт.

Генератор установлен на кронштей­не, закрепленном на двигателе. Ге­нератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне. Гайка нижнего бол­та установлена в шестигранном углублении кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установ­лена распорная втулка.

содержание .. 220 221 222 223 224 225 226 227 228 229 ..
