Замена клемм аккумулятора

К чему это может привести

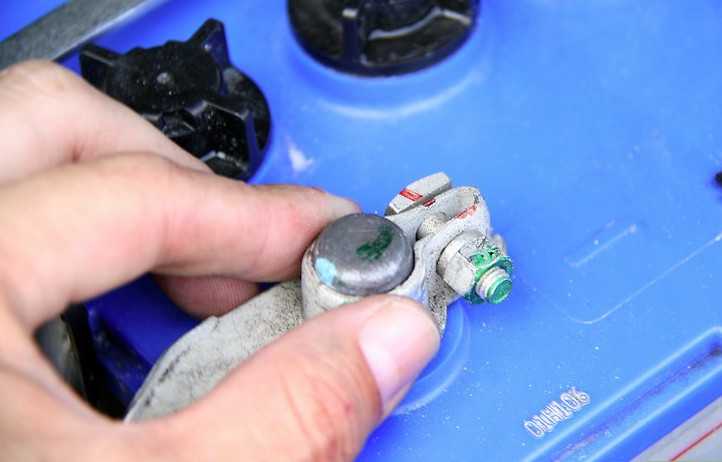

Изношенные клеммы аккумулятора могут стать причиной возгорания автомобиля. Двигатели внутреннего сгорания работают на топливе, которое способно воспламениться даже от небольшого электронного разряда.

Изношенные детали могут сильно искрить, поэтому достаточно будет небольшого количества разлитого топлива, масла или утечки газа (в машинах с газобаллонным оборудованием), чтобы произошёл пожар.

Менее опасные, но требующие больших временных затрат на устранения неисправности, также могут быть вызваны неработоспособностью металлических соединительных деталей.

Например, при недостаточном контакте клемм с выводами аккумулятора, и при значительной электрической нагрузке (мощные звуковые усилители, кондиционер и т. д.) генератор будет работать в экстремальном режиме. Повышенная нагрузка на эту деталь приведёт к выходу её из строя.

Невозможность запустить двигатель в любое время года, также является одним из «симптомов» изношенности подключаемых элементов. При этом автовладельцы часто винят в такой неисправности АКБ и даже предпринимают попытки по замене источника электроэнергии.

Отсутствие возможности запустить двигатель, когда это необходимо, может обернуться не только опозданием на работу, но и стать причиной серьёзных аварий.

Меры профилактики

Справедливо будет сказать, что лучшей защитой от восстановления и замены аккумуляторных клемм является их своевременная профилактика.

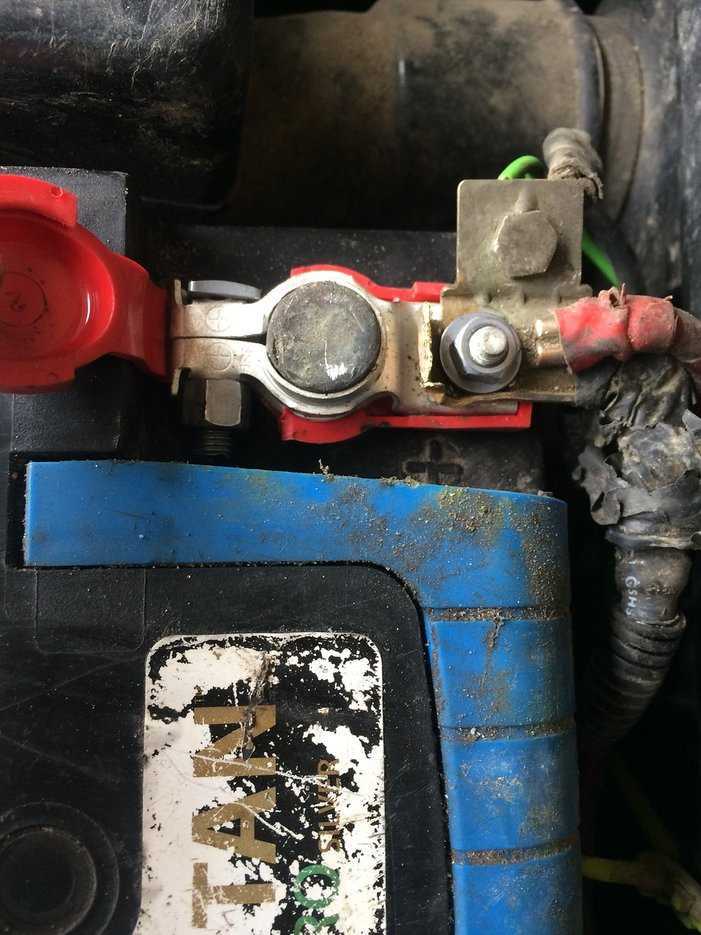

Если говорить про обслуживаемые источники питания, то они чаще других провоцируют выбросы электролита через микроотверстия в корпусе и в местах выхода выводов (электродов) из корпуса аккумуляторной батареи. Попадая на клеммы и провода, содержащаяся в электролите вода и серная кислота постепенно их разрушают, нарушают контакт, провоцируют короткие замыкания и прочие проблемы. Нарушение контакта во многом обусловлено образованием окислов.

Чтобы избежать сложного ремонта и не менее сложного восстановления клемм аккумуляторной батареи, следует вовремя избавляться от окислений и использовать защитные смазочные материалы с целью профилактики окислительных процессов.

Автомобилисты, которые придерживаются принципов ухода за автомобилями ещё советского образца, в качестве смазки обычно используют литол, солидол, технический вазелин.

Но в действительности современные смазки, предназначенные для аккумуляторных батарей, куда более эффективные, простые в применении, долговечные и надёжные. Потому тут стоит отдать предпочтение именно актуальным смазочным материалам. Большинство из них имеют удобную форму выпуска, что значительно упрощает нанесение без необходимости пачкать руки и источать после профилактики АКБ неприятные запахи.

Но всё же самой главной профилактической мерой является удаление окислов с поверхностей электродов и самих клемм.

Тут может быть использовано несколько методов:

1. Наждачная бумага. В действительности её стоит использовать в крайних случаях, когда окислы действительно очень стойкие и более щадящие методы не помогают. Применяется только мелкозернистая наждачка.
2. Влажная ветошь. По эффективности это самый слабый вариант, но при этом наиболее безопасный. От автомобилиста требуется просто намочить чистую тряпку, хорошо её отжать и, прикладывая определённое усилие, протереть проблемные участки.
3. Специальная автохимия. В продаже автомагазинов можно встретить средства, задача которых заключается в очистке контактов и клемм. Чаще всего это аэрозольные баллончики. Цена довольно разнообразная. А вот по эффективности автохимия не особо превосходит раствор, который легко можно приготовить в домашних условиях, практически бесплатно.
4. Содовый раствор. Окислы появляются в результате выхода на поверхность электролита. Электролит, как известно, это смесь из дистиллированной воды и кислоты. Отмыть воду несложно. А вот кислоту требуется нейтрализовать. Из школьного курса химии все помнят, что кислота нейтрализуется щёлочью. Именно сода является прекрасным примером щёлочи, которую легко найти дома или купить в ближайшем магазине. Для приготовления раствора нужно смешать тёплую воду с содой в соотношении 10 к 1.

Такой абразив удаляет слой металла, провоцирует образование трещин и нарушает качество контакта. Причём визуально этого можно и не заметить.

Потому правильнее всего сделать раствор из соды, обработать им клеммы, используя чистую ветошь, а затем вытереть всё насухо.

В профилактике аккумуляторных клемм нет совершенно ничего сложного. Но заниматься такими процедурами нужно регулярно, поддерживая аккумулятор в оптимальном состоянии. Даже элементарная очистка корпуса от загрязнений приносит большую пользу, уменьшая ток саморазряда.

Очередность снятия клемм при замене аккумулятора

Как только приходит время снимать АКБ с автомобиля, у многих автолюбителей возникает ступор, некоторым неизвестно, какую клемму нужно снимать в первую очередь с авто.

Имеется множество причин, по которым приходится периодически снимать аккумулятор с машины:

• севший АКБ,
• замен АКБ старого на новый.

Так или иначе, новичкам в этом деле довольно-таки сложно. В действительности, все просто, самое главное понять суть. А также вы должны понимать, что ни в коем случае нельзя допускать полной разрядки аккумулятора, иначе это приведет к тому, что АКБ выйдет из строя, по этой причине необходимо его снимать для дополнительной подзарядки.

Отсоединять АКБ от сети необходимо при определенной последовательности. Именно об этом и пойдет речь в данной статье.

Довольно часто бывают случаи, когда автолюбители, снимающие аккумулятор со своей машины, совершенно не задумываются о правильности и последовательности своих действий. В противном случае негативных последствий не миновать. К примеру, может разорвать электрическую сеть, могут повредиться важные узлы агрегата. В конечном счете, АКБ выйдет из строя совсем. Помимо всего прочего, при некорректном отключении человека может ударить током. Хоть напряжение, которое сосредоточено в аккумулятивной батареи, не столь велико, однако, удар будет ощущаться довольно болезненно. По этой причине к снятию аккумулятора стоит отнестись крайне ответственно.

Это интересно: Новый простой метод угонщиков украсть автомобиль

Клемма с положительным знаком отвечает за электроэнергию электрической системы вашего автомобиля и закрепляется к блоку управления. Что касается отрицательной клеммы, то она прикреплена к кузову машины.

После детального изучения АКБ, определения полярности, далее приступаем к откручиванию клемм. Делать это необходимо в следующей последовательности:

• Берем гаечный ключ и первым делом начинаем откручивать клемму со знаком минус.
• Далее приступаем к клемме со знаком плюс.

Это интересно: Топ-10 причин, почему лучше не покупать автомобиль б.у.? (видео)

Многие автолюбители убеждены, что нет разницы в том, какая будет последовательность в снятии клемм. Но если вы не хотите получить серьезный удар электрическим током, то советуем начинать снимать аккумулятор именно с откручивания отрицательной клеммы.

Почему на горячую плохо заводится двигатель инжектор

Почему свечи зажигания черные

Причина почему свечи зажигания черные

Причины машина плохо заводится на холодную

Причины почему не заводится скутер 4т

Количество мощности, которая потребляется кондиционером в автомобиле

Основные советы, которые могут помочь максимально быстро привыкнуть к габаритам собственного авто

Сравнительная характеристика солидола и литола

Отличная статья 0

Как правильно и безопасно поменять клеммы на аккумуляторе

Аккумулятор относится к числу важных элементов машины. Без него практически невозможно запустить двигатель. Плюс он питает всех энергопотребителей, когда мотор не работает и берёт на себя обязательства генератора.

Выход из строя АКБ — это распространённая и неприятная проблема. Практика показывает, что на батарее могут ослабнуть контакту, либо повредиться клемма.

Первую проблему решить не сложно. Обычно достаточно просто подтянуть крепёж. Со сломанной клеммой всё сложнее. Здесь уже требуется проводить её замену. Процедура не сложная, а потому многие берутся за неё своими руками.

1. Почему клеммы ослабляются и ломаются
2. Возможные последствия

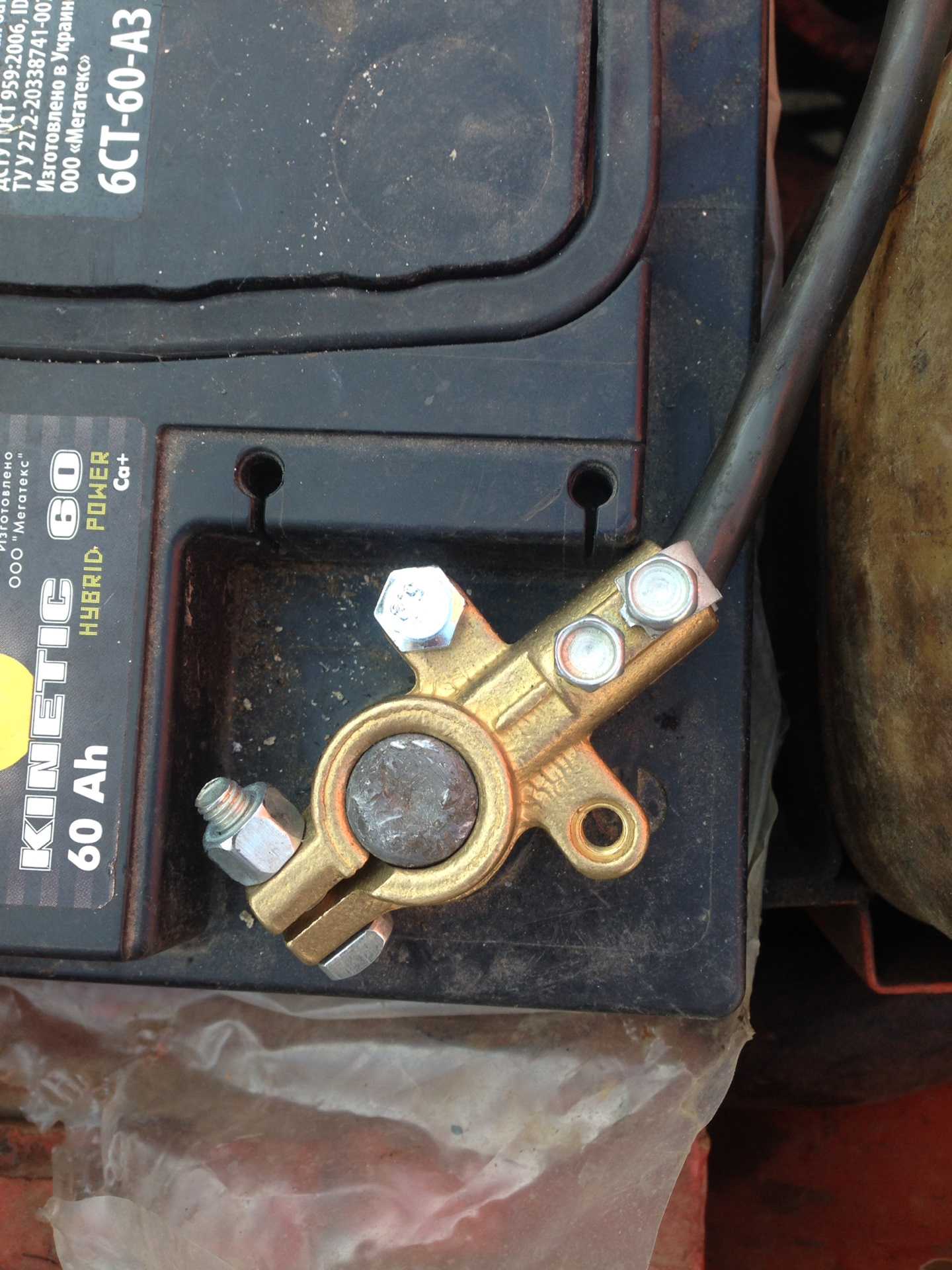

3. Как выбрать клеммы
4. Какую снимать первой
5. Инструкция по замене

Как заменить клеммы на всех автомобилях ВАЗ?

Снятие: 1. Начнем с того что все клеммы выполнены по разному и по разному они держат провода, какие то в средней части провод зажимают, а какие то и в боковой, к некоторым клеммам подсоединяется бывает даже и не один, а два или целых три провода (Яркий пример Вы можете посмотреть на фото ниже), после того как Вы посмотрите на свои клеммы и поймёте сколько же проводов они удерживают, преступайте к отсоединению всех проводов от клемм, боковые провода отсоединяются легко, просто болты выкрутили которые их удерживают и после этого сняли провода с клеммы (Болты указаны красными стрелками), а вот средний провод (Самый большой) тяжелее всего отсоединить от клеммы и тут два варианта, либо его под корень пилить (Максимально близко к клемме, в том месте которое указано синей стрелкой), либо разрезать среднюю часть которая провод и держит (см. маленькое фото), в первом случае Вы должны учитывать тот факт что разрезав провод он станет короче и поэтому сразу примерьте а достанет ли клемма до вывода аккумуляторной батареи после того как она совмещена с этим проводком будет, второй же вариант самый хороший, но только для него понадобятся доп. инструменты, потому что чем попало разрезать металл у вас не получиться (В крайнем случае попробуйте воспользоваться молотком и плоской большой отвёрткой, если металл старый, то она разобьёт его и провод будет вынут, но только снять полностью провод придётся, чтобы машину не повредить когда ударять молотком по отвёртки будете).

Установка: Самое сложно уже позади, установить клемму проще простого, она идёт разборная и зажимать никакими пассатижами уже ничего не требуется, просто прикладываете толстый провод к клемме (В то место его поставить нужно, где прижимная планка его зажимает, оно указано синей стрелкой) и прикладываете прижимную планку и заворачиваете её двумя болтами которые указаны красными стрелками, если у Вас кроме толстого провода идут ещё два, то каждый из этих проводов подложить под болты будет нужно боковые, более подробно как это делается, смотрите на маленьком фото, но только учитывайте ещё тот факт, что болты могут быть большего диаметра и провода просто зажать не смогут, в этом случае срежьте кончик провода и снимите клемку не большую и замените её на новую (С увеличенным диаметром) и всё завернётся.

Примечание! Когда клемму установите, не затягивайте её до талова как это любят делать большинство новичков, особенно это касается владельцев отечественно классики (Старой классики, инжекторов новеньких это по сути не очень касается но всё же, всё может быть и никто от возгорания не застрахован), клемму нужно затягивать так, чтобы её нельзя было вынуть просто потянув на верх, а только чтобы повращав её она снялась с вывода, делается это для вашей же безопасности, случись чего, короткое замыкание произойдет в автомобиле, Вы движок заглушите а аккумулятор всё равно будет давать ток и чтобы прекратить подачу тока в бортовую сеть, Вам за гаечным ключом бежать придётся, а за это время уже и вся проводка выгорит, а если ещё и огонь туда попадёт или газ, то в таком случае и до возгорания не долго, поэтому будьте аккуратней!

Дополнительный видео-ролик: На любом автомобиле клеммы заменяются идентично и по сути не важно ВАЗ у вас или иномарка, просто нужно понять как они провода крепят и потом расколов клеммы или отрезав чуть чуть провода, отсоединить провода будет нужно и заменить клемму, более подробно как это всё выполнить, Вы можете увидеть в двух видео-роликах, оба из которых расположены чуть ниже:

https://youtube.com/watch?v=—HXAC15T6k

Какую клемму нужно снимать первой

Прежде чем приступить к работе по замене контактов для соединения с АКБ, требуется выполнить несколько подготовительных мероприятий.

Некоторые автомобилисты допускают ошибку, выбирая при снятии не ту клемму, которая должна демонтироваться первой.

Саму последовательность подготовки можно представить следующим образом:

• выключите зажигание, вытащите ключ из замка;
• подождите около 15 минут, дав машине просто постоять;
• с помощью ключей или иных инструментов отключите минусовую клемму;
• только после этого отсоедините плюс;
• зафиксируйте провода так, чтобы они не касались выводов АКБ;
• протрите поверхность сухой ветошью;
• если на корпусе есть следы электролита, воспользуйтесь раствором из воды и соды, протерев смоченной в нём тряпкой АКБ;
• если для установки батареи предусмотрен нижний фиксатор, отщёлкните его;
• вытащите аккумулятор из подкапотного пространства.

Всё, теперь можно приступать к замене.

Подготовка к снятию батареи

Необходимость снятия и установки аккумулятора может возникнуть по нескольким причинам: замена на новый АКБ, необходимость зарядки, установка нового электрооборудования, ремонт узлов, к которым затруднён доступ, если стоит аккумулятор

При замене старого аккумулятора на новый нужно обратить внимание на расположение клемм. Оно отличается у разных типов машин

Следует выбирать новую батарею с таким же расположением полюсов, какое было у старой, иначе провода могут не дотянуться до клемм.

Перед началом работ следует подготовить следующий инструмент:

• рожковый ключ на 10 мм;
• торцевой ключ на 12 или 13 мм с воротом (в зависимости от модели автомобиля);
• защитные очки;
• резиновые перчатки;
• раствор пищевой соды.

Перед снятием нужно внимательно осмотреть аккумулятор на предмет нарушения герметичности пробок, трещин или потёков на поверхности. Электролит, который находится в АКБ, содержит в своём составе раствор серной кислоты и при попадании на кожу вызывает ожоги.

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

• Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
• Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.

И представляет собой небольшую коробочку такого вида:

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

• схему зарядки аккумулятора авто;
• схему зажигания;
• электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.

Итак, как защищается электрооборудование на отечественных авто:

• предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
• К1 — это устройство, защищающее цепь очистителей оптики;
• К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
• К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
• К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
• К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
• К6 — рулевой гудок авто;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспорта;
• К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Как найти местонахождение массы

Аккумулятор В качестве минуса в аккумуляторной батарее автомобиля предусмотрено два проводника: один тонкий, другой толстый. Роль толстого провода – крепление массы в ВАЗ 2114 от минуса батареи к корпусу мотора. Неисправный контакт в данной области приводит к снижению передачи заряда от аккумулятора, падению мощности стартера, неполадкам ЭСУД.

Чтобы удостовериться, хорошо ли проводится масса на двигатель, нужно осмотреть две крепежные гайки, фиксирующие контакт к корпусу двигателя. Для этого слегка ослабляем наружную и затягиваем внутреннюю гайку, после чего проводим дополнительное натяжение наружной. Роль тонкого провода состоит в соединении аккумулятора с областью автомобильного корпуса в непосредственной близости от батареи. Этот проводник является единым источником для всех электроприборов автомобиля. Процесс проверки контакта также производится путем затяжки гайки возле клеммы и возле кузова. ЭСУД Питание для системы управления проводится с корпуса двигателя, а именно с заглушек, находящихся на правой стороне головочного блока. Отвечая на вопрос, где находится масса двигателя ВАЗ 2110, которые комплектуются ЭСУД нового поколения, масса берется со шпильки, прикрепленной к каркасу приборной панели. Иногда случается, что шпилька затянута не слишком надежно и со временем разбалтывается.

Приборная панель Соединение в данном случае находится в области торпедного жгута, объединенного с блоком монтажного реле, системой предохранителей. Оно дислоцировано под креплением вала рулевого механизма. Неполадки данного соединения способны привести к некорректным показаниям приборов во время работы крупных потребителей энергии, например, фар.

Двигатель отопления Соединенная масса двигателя отопления находится под приборной панелью, в левой части корпуса. Основной причиной потери контактами свойств проводимости является тот факт, что их поверхности никак не обрабатываются заводом-изготовителем, помимо нанесения слоя краски.

Как заменить клеммы аккумулятора на ВАЗ 2110

Аккумулятор является одной из ключевых составляющих автомобиля, он обеспечивает питание электрооборудованию и запуск двигателя. В течение эксплуатации аккумулятора могут возникнуть проблемы, требующие его замены или ремонта. В данном руководстве мы разберемся, как правильно заменить клеммы аккумулятора на автомобиле ВАЗ 2110.

Шаг 1: Подготовка к замене

Прежде чем начать процедуру замены клемм аккумулятора, необходимо убедиться, что двигатель выключен и ключ зажигания вынут из замка. Также стоит отключить негативный (-) кабель от аккумулятора.

Шаг 2: Снятие старых клемм аккумулятора

С помощью гаечного ключа отверните крепежные винты на клеммах аккумулятора. После этого можно будет снять клеммы, начиная с положительной (+), а затем отрицательной (-). Отключение клампов аккумулятора должно выполняться аккуратно, чтобы избежать короткого замыкания.

Проверьте состояние клемм аккумулятора. Если они окислены или повреждены, рекомендуется заменить их. При необходимости очистите клеммы при помощи наждачной бумаги или специальной щетки для аккумулятора.

Шаг 3: Установка новых клемм

Прежде чем устанавливать новые клеммы, рекомендуется протереть контактные поверхности аккумулятора немного разбавленным раствором соды и воды с помощью мягкой тряпки. Это поможет удалить остатки коррозии и обеспечит лучший контакт.

После этого установите новые клеммы на аккумулятор, начиная с положительной (+) стороны. Прикрепите клемму и затяните крепежные винты, чтобы обеспечить надежное соединение. Повторите ту же процедуру для отрицательной (-) стороны.

Шаг 4: Подключение аккумулятора

Перед подключением аккумулятора убедитесь, что гнезда клемм чистые и отсутствуют повреждения. Подключите положительный (+) кабель к положительному (+) гнезду аккумулятора и затяните гайку. Затем подключите отрицательный (-) кабель к отрицательному (-) гнезду аккумулятора и затяните гайку.

После установки новых клемм аккумулятора и их подключения, убедитесь, что все крепления надежно закреплены и не двигаются. Также проверьте, что кабели находятся в своих назначенных местах и надежно прикреплены.

Шаг 5: Проверка работоспособности

После установки новых клемм аккумулятора включите зажигание и проверьте работоспособность автомобиля. Убедитесь, что все электрооборудование, включая фары и радио, функционируют нормально. Также убедитесь, что двигатель запускается без проблем.

Обратите внимание, что при замене клемм аккумулятора важно соблюдать правильную полярность. Положительная клемма (+) должна быть подключена к положительному (+) гнезду, а отрицательная клемма (-) к отрицательному (-) гнезду

Переделка шуруповерта 12 / 14 вольт на литиевые аккумуляторы

Спустя некоторый срок эксплуатации батарея шуруповерта устанет и ее нужно будет заменить. В этот момент пригодится инструкция как переделать шуруповерт на литий ионные аккумуляторы.

Замена аккумуляторов в шуруповерте на литиевые 18650 не требует от пользователя специфичных знаний, необходимо только лишь понимание основ ремонта, а также приобрести необходимые компоненты.

При подключении к плате аккумуляторов необходимо соблюдать четкую последовательность: 0 В затем 4,2 В, 8,4 В, 12,6 В, 16,8 В, в противном случае гаджет не будет работать

При этом важно обеспечить одинаковый уровень заряда

Чтобы понять, как переделать шуруповерт 12 вольт на литий ионные аккумуляторы, необходимо определиться с типом пайки. Наиболее оптимальный вариант — точечная сварка, так как перегрев нежелателен. Тем не менее пайка также уместна. Во избежание лишних расходов, которые возникнут при неаккуратной работе, рекомендуется потренироваться на ненужных батареях.

Для того, чтобы посчитать, сколько аккумуляторов 18650 нужно для 12В шуруповерта, стоит прибегнуть к следующей схеме расчетов: 2-3 никель — 1 литиевый; 5-7 = 2; 8-10 =3; 11-13 = 4.

Процесс замены

Выполнять ремонт лучше в отапливаемом помещении, так как на морозе изоляция проводов дубеет и разрушается. Для работ понадобится набор ключей или головок, плоская отвертка, плоскогубцы. Не лишними будут наждачка и нож.

Порядок действий:

1. Как правило, сначала выполняется замена плюсовой клеммы аккумулятора. Автомобиль обесточивают, отключают всех потребителей энергии. Надо быть готовым к тому, что часть настроек, например, часы на приборной панели, собьются.
2. Источник питания извлекают из машины – ослабляют крепления и демонтируют с гнезда.

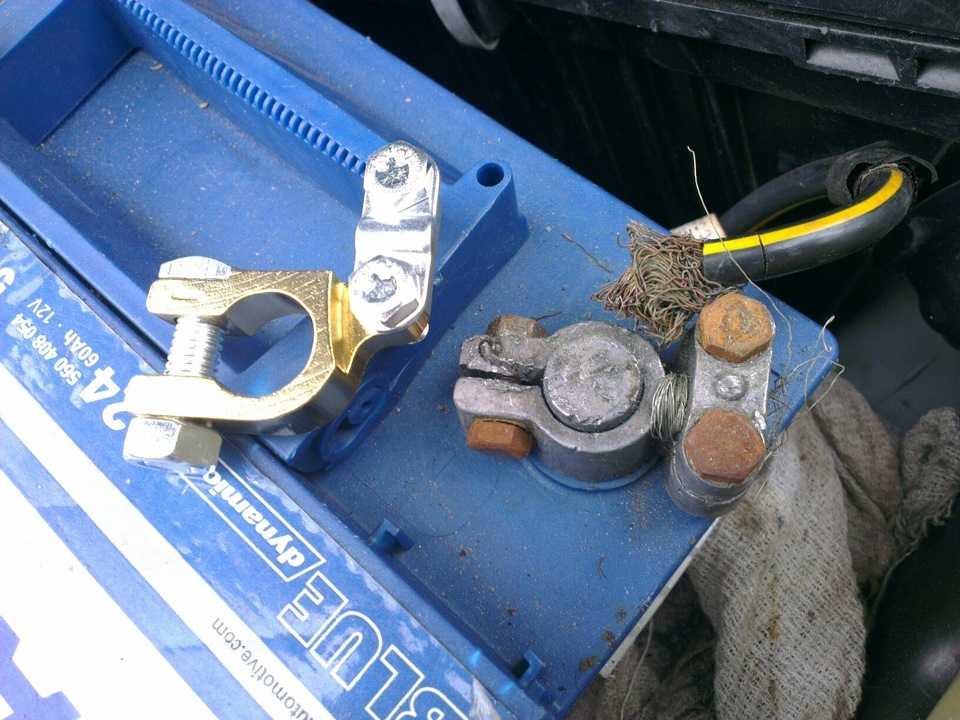

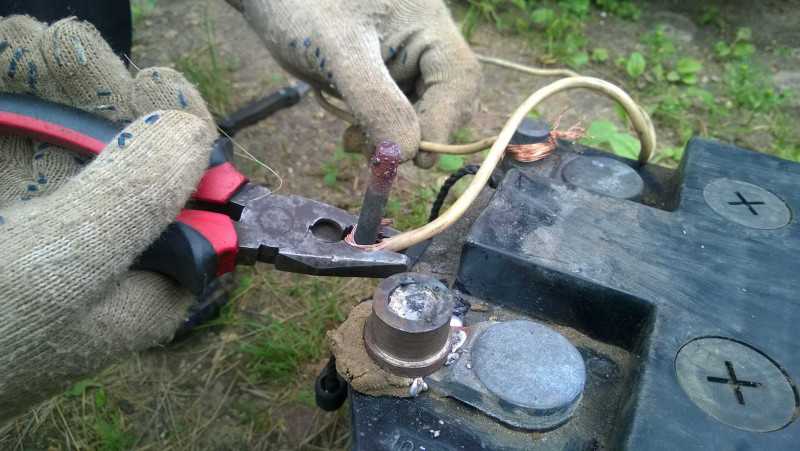

3. Убирают изношенные клеммы, которые обычно крепятся на болты или зажимы.
4. Кабель, по возможности, не обрезают – чтобы хватило для соединения с новым контактом. Для снятия крепления берут отвертку или гаечный ключ. Если прикипело – обрабатывают средством WD40. Отгибать зажимы же удобно плоским жалом отвертки.
5. Оголенный провод зачищают от остатков изоляции ножом.
6. Жилы обрабатывают мелкозернистой наждачной бумагой, чтобы убрать окислы.

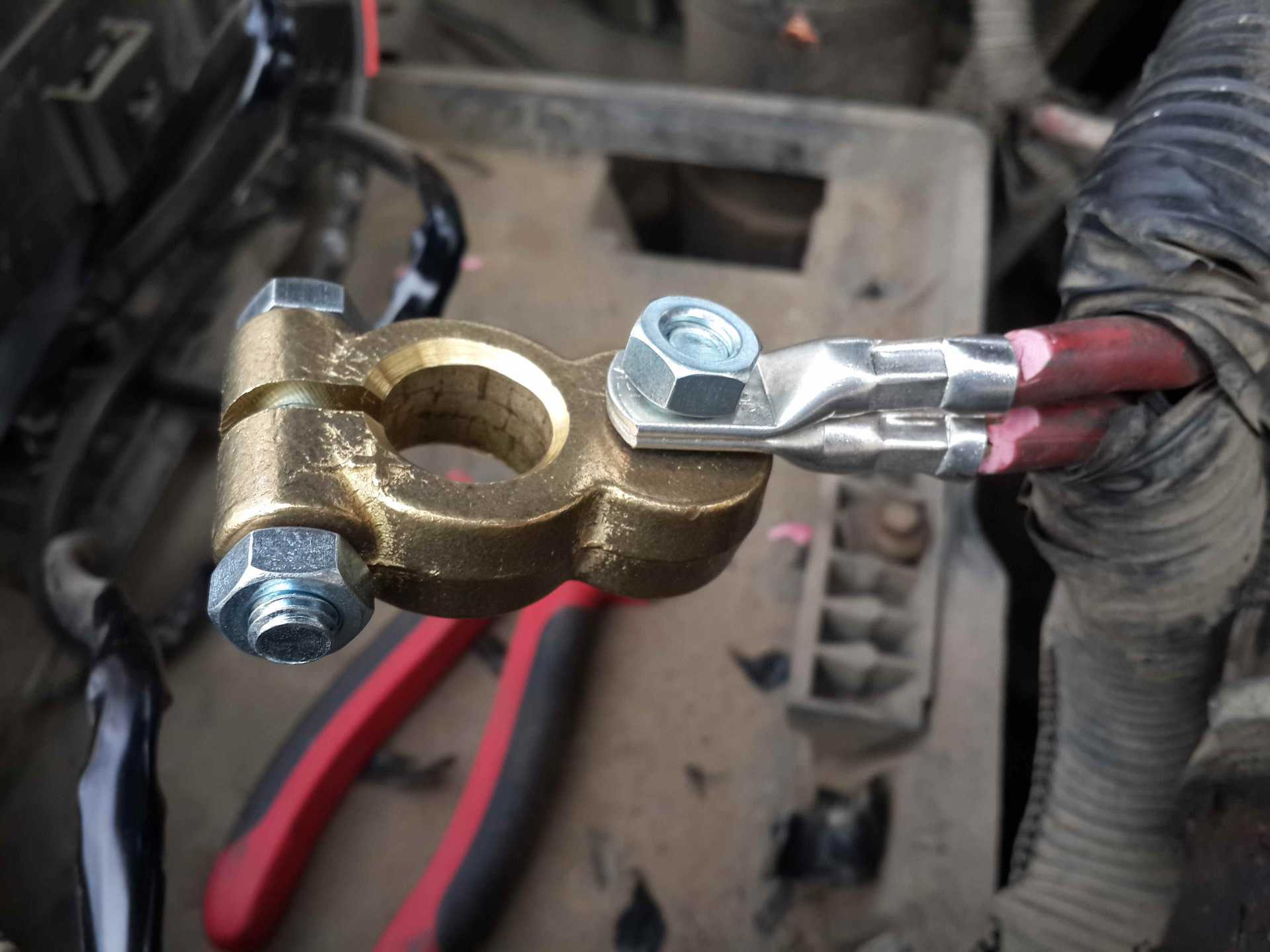

7. Берут новую клемму, вставляют в нее зачищенный конец кабеля и затягивают прижимную планку.
8. На АКБ аккуратно зачищают контакты, корпус протирают насухо, удалая пыль.
9. Заменив, батарею ставят на место и соединяют с «плюсом» и «минусом».
10. Для защиты контактов наносят небольшим слоем специальную смазку.

Смазка клемм аккумулятора.

Если в дальнейшем по мере эксплуатации автомобиля будут заметны проблемы, то заменяют и отрицательную клемму. Немало машин, где к контактной группе подсоединено дополнительное оборудование или кабеля – их также следует проверить на наличие дефектов или повреждений, и заменить при необходимости.

Для демонтажа старого и установки нового аккумулятора понадобятся:

— ключ на «10» (лучше всего использовать торцевой). Этим ключом в 99% автомобилей снимаются клеммы с аккумулятора путем ослабления их зажима. Если в вашем авто аккумулятор крепится сверху планкой, то такой ключ подойдет и для снятия крепежной планки. — ключ на «13» Если батарея крепится в авто за нижний бортик специальным зажимом, то понадобится торцевой ключ или головка на «13», чтобы выкрутить винт этого крепления.

При замене АКБ порядок снятия клемм важен в ракурсе техники безопасности и нейтрализации возможных досадных случайных неприятностей. Обязательно ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ.

При снятии батареи ПЕРВОЙ СНИМАЕМ МИНУСОВУЮ КЛЕММУ затем снимаем: плюсовую, крепления, блоки предохранителей, вынимаем мешающие разъемы и т.п. После снятия минусовой клеммы, дальнейший порядок действий при демонтаже не принципиален. Аккумулятор после снятия минусовой клеммы выключен из цепи и случайные замыкания металлическими ключами плюса АКБ с корпусом автомобиля уже не страшны.

Как показала практика, снимая металлическим токопроводящим ключом минусовую клемму (вращая ключ) очень просто коснуться какой либо металлической части корпуса автомобиля. Опасности в случае снятия «минуса» первым никакой. АКБ и так минусом подсоединен к «массе» автомобиля. Опасно коснуться разъема или детали на которую подается «плюс» с АКБ, но таких деталей рядом с минусом АКБ обычно нет. (Если горе-электрики не поработали).

Если первой снимать плюсовую клемму, то шансов устроить короткое замыкание со снопом искр и сгоревшими предохранителями коснувшись корпуса авто ключом, на порядок больше. Опасно касание почти любой металлической детали авто и тем более опасно касание корпуса машины.

После снятия минусовой клеммы, батарея отключена и не является больше участком электроцепи. Теперь можно откручивать, например, даже трудно поддающийся винт крепления без опасения коснутся ключом плюсовую клемму. При касании. ничего не произойдет.

При установке аккумулятора ОДЕВАЕМ МИНУСОВУЮ КЛЕММУ ПОСЛЕДНЕЙ .

Причина такого порядка очень проста — печальный практический опыт автомобилистов. Если его придерживаться Вы избежите случайных коротких замыканий из-за касания ключом деталей авто.

Уважаемые посетители! При желании, в форме ниже Вы можете оставить свой комментарий

Внимание! Рекламный спам, сообщения не относящиеся к теме статьи, оскорбительного или угрожающего характера, призывающие и/или расжигающие межнациональную вражду будут удалены без объяснений. Аккумулятор, АКБ или аккумуляторная батарея – один из неотъемлемых элементов конструкции любого автомобиля

Он служит для хранения запаса электрической энергии, необходимой для запуска двигателя и питания различных потребителей, таких, как аудиосистема, лампы, сигнализация, устройства, подключенные к прикуривателю и др. Когда двигатель запущен, аккумулятор подзаряжается от генератора. Исправная АКБ всегда содержит достаточное количество электричества для запуска двигателя или питания внешних потребителей в течение нескольких часов. Однако, почти каждому автовладельцу знакома ситуация, когда при попытке запуска, особенно зимой, мотор прокручивается еле-еле, а то и вовсе не подаёт признаков жизни. Множество причин могут привести к разрядке аккумулятора. Выход во всех случаях один – снятие батареи и подзарядка. Рассмотрим далее, как правильно подключить аккумулятор к автомобилю

Аккумулятор, АКБ или аккумуляторная батарея – один из неотъемлемых элементов конструкции любого автомобиля. Он служит для хранения запаса электрической энергии, необходимой для запуска двигателя и питания различных потребителей, таких, как аудиосистема, лампы, сигнализация, устройства, подключенные к прикуривателю и др. Когда двигатель запущен, аккумулятор подзаряжается от генератора. Исправная АКБ всегда содержит достаточное количество электричества для запуска двигателя или питания внешних потребителей в течение нескольких часов. Однако, почти каждому автовладельцу знакома ситуация, когда при попытке запуска, особенно зимой, мотор прокручивается еле-еле, а то и вовсе не подаёт признаков жизни. Множество причин могут привести к разрядке аккумулятора. Выход во всех случаях один – снятие батареи и подзарядка. Рассмотрим далее, как правильно подключить аккумулятор к автомобилю.

Очередность действий при подключении аккумулятора

При установке АКБ нужно обратить внимание на плюсовой и минусовой контакты, чтобы не установить батарею наоборот плюс к минусу. Те автолюбители, которые не видят разницы, какую клемму одевать первой на аккумулятор, могут причинить вред своему авто

Какую клемму надо одевать первой на аккумулятор

Первой одевается плюсовая клемма

Устанавливают АКБ в следующем порядке:

• установить и закрепить батарею на ее положенном месте в автомобиле;
• надеть плюсовую клемму на соответствующий контакт, порядок подключения клемм аккумулятора происходит в обратной последовательности;
• затянуть крепежную гайку с помощью ключа № 10 или гайкой-барашком;
• затем надеть минусовую клемму и затянуть гайку.

Инструкция по дальнейшим действиям

После установки аккумулятора нужно проверить работу бортовой электроники. Когда аккумулятор снимается все параметры автоматически сбрасываются. Возникает проблема, что при правильном снятии и обратной установке батареи, не обеспечивается функционирование автомобиля.

Чтобы настроить данные системы, многолетний опыт автомобилистов предлагает следующие действия:

• при запуске двигателя, довести его работу до обычной температуры;
• заглушить двигатель;
• отсоединить минусовой контакт, через 5 минут вернуть его на место;
• проделать такой же вариант с плюсовой клеммой;
• завести двигатель на 15 минут, именно за это время компьютер восстановит все данные;
• после его выключения вся информация сохранится;
• для проверки, еще раз в тестированном режиме запустить двигатель;
• отключить зажигание, через несколько минут система запишет все параметры.

Чтобы автомобиль был всегда на ходу, нужно знать причины разрядки аккумулятора, как снять клеммы с аккумулятора, какую клемму нужно снимать первой с аккумулятора, в какой последовательности подключать клеммы аккумулятора. Проведение диагностики батареи поможет избежать поломок авто. При правильном обслуживании акб прослужит не один год.

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня. Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя. Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

• две положительные – от аккумулятора;
• две отрицательные, подведенные к массе и замыкающие цепь;

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.
