Ремонт замка зажигания ваз 2112 16 клапанов

Неисправности замка зажигания

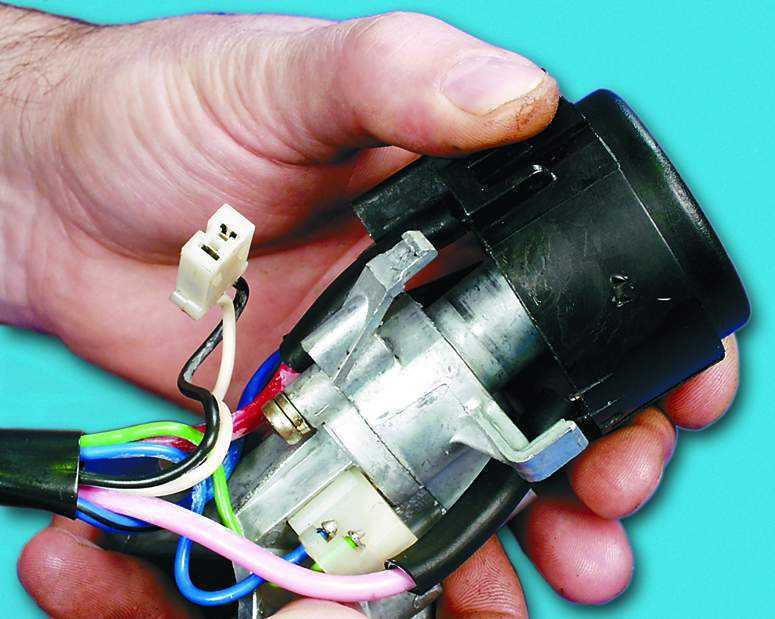

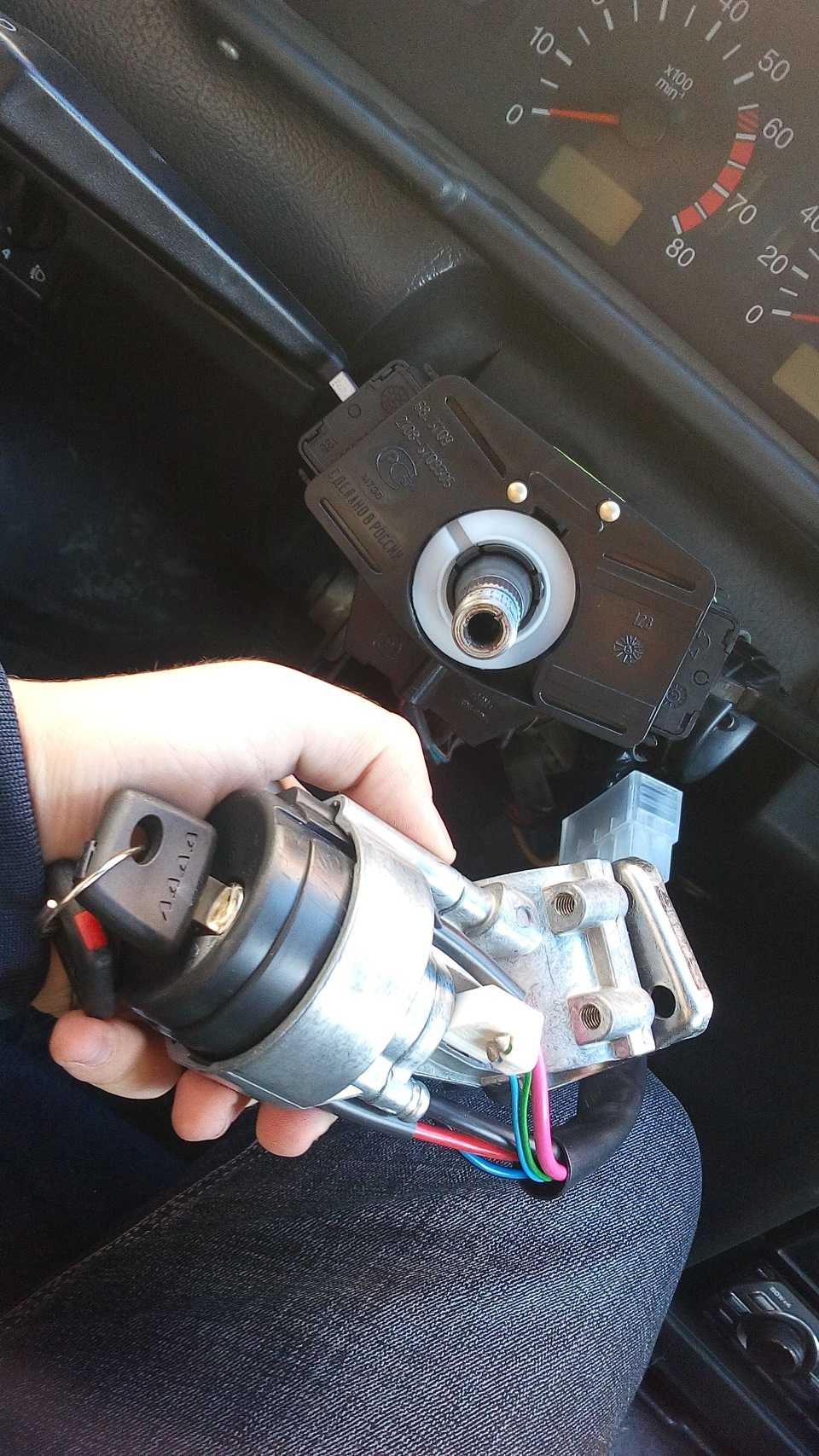

Замена ключа зажигания на ВАЗ 2110 должна производиться, если его работу никак не удается восстановить или ключ сломан / утерян. В остальных случаях их обычно ремонтируют.

Есть две группы основных поломок:

Механика неисправна. Самая частая проблема. поломка личинки. Клавиши выполнены из мягкого металла, поэтому ненадежны и часто ломаются. Также есть проблема с блокировкой руля, или ключ может просто заклинивать при включенном положении.
Контактный групповой износ. Какие бы повреждения у вас ни были, демонтировать замок все равно придется. Если язычок блокиратора застрял, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка полностью ремонтируются.

Для проверки зажигания на ВАЗ 2110 существует множество инструкций и методов, некоторые из которых будут рассмотрены.

Подробная инструкция по проверке неисправности замка зажигания:

Первым делом отсоедините провод от минусовой клеммы аккумуляторной батареи.
Снимаем пластиковую крышку рулевой колонки, чтобы добраться до контактов колодок, ведь именно с их помощью подключается питание к проводке автомобиля. Далее отсоединяем разъем жгута от бортовой сети и вытаскиваем.
Как завести мороз?

READ Стук Гидрокомпенсаторов Ваз 2112 16 Клапанов

Замок зажигания в автомобиле ВАЗ 2110, как и на любом другом, предназначен для переключения электрических цепей и включения стартера. Следовательно, если он выйдет из строя, то завести машину вы больше не сможете.

Следует отметить, что выключатель зажигания. это инструмент для запуска / остановки двигателя, он может открывать или закрывать определенные группы контактов, поэтому, если замок сломан, двигатель не будет активирован. Так что если у вас с этим возникла проблема, вам обязательно понадобится схема подключения и схема подключения замка на ВАЗ 2110 для проверки и ремонта.

ЭБУ (мозги) ВАЗ

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки которые замечаются водителем , но в памяти электронного блока ни какие коды неисправностей не фиксируются. Основные признаки неисправностей :.

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу.

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

Распределитель топлива;
Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара	35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов	36 – выключатель зажигания
3 – выключатель света заднего хода	37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя	38 – выключатель клапана рециркуляции
5 – звуковой сигнал	39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери	40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников	41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А	42 – лампа освещения вещевого ящика
9 – стартер	43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея	44 – прикуриватель
11 – генератор	45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла	46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости	47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери	48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери	49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости	50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла	51 – розетка для переносной лампы
18 – клапан рециркуляции	52 – часы
19 – микромоторедуктор привода заслонки отопителя	53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя	54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника	55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери	56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери	57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей	58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя	59 – плафон направленного света
26 – датчик уровня тормозной жидкости	60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери	61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения	62 – выключатель в стойке передней двери
29 – комбинация приборов	63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света	64 – наружный задний фонарь
31 – контрольная лампа противотуманного света	65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла	66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла	67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Конструкция пропускной клапана. Регулирует положение перекрестной диафрагмы, которая подвергается постоянному давлению с трех сторон: с одной стороны давление самого заливаемого топлива, с другой стороны касательная нагрузка от всасываемых объемов воздуха, а с 3-ей стороны напряжение от закрепленной к клапану пружины.

Как заменить катушку зажигания на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею, читайте в статье: «Замена аккумулятора», в «первом» пункте).

2) Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.

3) Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.

4) Следом когда гайки будут откручены, снимите оба боковых провода с катушки.

5) А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.

6) И после чего снимите катушку, с двигателя автомобиля.

Установка: 1) Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят.

2) После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками.

Примечание! При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже). Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод

Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод

К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод! (Обязательно прочтите пункт «Важно» в самом низу статьи). 3) Затем оденьте высоковольтный провод, на центральную часть катушки зажигания. 3) Затем оденьте высоковольтный провод, на центральную часть катушки зажигания

3) Затем оденьте высоковольтный провод, на центральную часть катушки зажигания.

4) А следом установите клему «минус» на аккумулятор.

Видео о том, как проверить модуля зажигания мультиметром

Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

И так, схема нашего зажигания:

1 – аккумуляторная батарея 2 – выключатель зажигания 3 – реле зажигания 4 – свечи зажигания 5 – модуль зажигания 6 – контроллер 7 – датчик положения коленчатого вала 8 – задающий диск А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата. Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает. Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние. Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Ремонт модуля зажигания | CHIPTUNER.RU

Ремонт модуля зажигания

Если у Вас в углу мастерской скопилось неимоверное количество мертвых модулей зажигания и выдался свободный вечерок, можно попробовать восстановить несколько экземпляров хотя бы для того, что бы не тратиться на «подменный фонд». Для этого «трупаки» необходимо рассортировать. То есть в одну кучку сложить модули предположительно с межвитковыми КЗ, они будут «донорами» плат управления, в другую – соответственно, предположительно с неисправными платами, с них можно брать катушки. Если модулей мало, то плату электроники можно попытаться восстановить.

Далее следует этап предварительной тщательной подготовки. Нам понадобятся:

1. Плоская отвертка – ломать модуль.2. Паяльник – соответственно, паять.3. Провод МГТФ, самый тонкий, что найдете (я находил тонкий в черном фторопласте)4. Бормашинка, чистить места предполагаемых паек.5. Набор флюсоф для пайки.6. Какой‐нить бытовой нагревательный элемент.7. Остальной инструмент радиомонтажника, на всякий случай.

Вскрытие » пациента» особых проблем не доставляет – нужно просто поддеть алюминиевую пластину острой отверткой и вынуть ее, оторвав, естественно, все проводники, соединяющую плату коммутаторов с внешним миром. Далее самая приятная часть работы – очистка платы от прозрачного силикона и герметика. После этой процедуры перед Вами предстанет весь богатый внутренний мир коммутатора во всей красе – то есть двух совершенно идентичных каналов управления, состоящих из коммутатора L497D1 (SO16, SGS Thomson) и выходного транзистора BU931R (кристалл, SGS Thomson). Сигнал с ЭБУ поступает на коммутатор через транзистор, от которого используется только один переход, то есть в качестве диода.

У нас еще остались катушки. Если под рукой есть соответствующая измерительная аппаратура, будет совсем неплохо проверить катушки на обрыв (совсем просто) и на межвитковое замыкание. Неисправные катушки можно смело выбросить – нигде в хозяйстве они уже не могут пригодиться, ввиду своей полной неразборности. Оборванные проводники нужно удалить совсем, а места, где они были приварены нужно подготовить к пайке. Если есть флюс по алюминию, можно попробовать паять с ним, если нет – обработать площадки бормашинкой до меди. Вся плата коммутатора имеет отличный теплоотвод, поэтому перед пайкой пластину нужно нагреть до температуры градусов в 150–180, иначе надежно припаять проводники будет практически невозможно. Места пайки нужно покрыть каким‐либо лаком во избежание появления коррозии. Закончив пайку проводников мы получаем (надеюсь) рабочий МЗ. До окончательной сборки его неплохо проверить на стенде.

Если МЗ все‐таки не работает, то необходим ремонт платы коммутатора (если, естественно, у Вас заведомо исправные катушки). Необходимо проверить прохождение сигнала от входа до выхода. L497D1, если потребуется замена, стоит около 3 уе, BU931 – около 6 у.е. но пытаться менять мощный транзистор в исполнении «на кристале» нецелесообразно, а менять на корпусной практически нет смысла – будет трудно обеспечить хорошее охлаждение и этот МЗ все равно чуть позже сгорит. Для разбирающихся в электроннике приведена схема коммутатора МЗ. Правда, сразу предупреждаю – неизвестно от какого из многочисленных вариантов.

Если в результате изысканий осталась рабочая плата коммутатора без подходящей пары катушек – не стоит отчаиваться, на ее основе можно сделать прекрасный тестер катушек зажигания. Нужно только сделать небольшой генератор с регулируемой частотой и оформить изделие в красивую коробочку. Теперь Вы можете проверять катушки от ГАЗ и ВАЗ (как известно, все «новые» модели ВАЗ 21114, 21124, 11183, 11193 комплектуются катушками или индивидуальными катушками на свече.

Напомню еще раз, все что описано выше – касается МЗ «старого» образца, выпускаемого до 2003 года. с 09.2003 им на смену пришел схемотехнически другой модуль (см. фото слева. Двойным щелчком мыши его можно увеличить.). В этой модификации используется только одна микросхема L497, работающая сразу на оба канала. Для управления выбором канала используется микросхема HCC4001B, представляющая собой 4 элемента 2 И‐НЕ. Этот модуль унаследовал все детские болезни своего предшественника – невысокую надежность и большой разброс по параметрам.Катушка МЗ (их в модуле две) является обычным повышающим трансформатором. Ниже на фото Вы можете ознакомиться с его конструкцией.

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая платаЯсно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажиганияК разъёму модуля подводятся четыре провода:

Сине-красный – питание +12;
Коричневый – «масса»;
Бело-голубой – сигнал для свечей 1 и 4;
Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

Выключаем зажигание, отключаем разъём;
Переводим ключ в положение I;
Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
На каждом управляющем контакте стрелка покажет «почти 0»;
При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым. Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядникУправляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

None При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
2112-3705010-12 (СОАТЭ) – 12 кОм.

И т. д. Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра.

Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Как проверить модуль зажигания?

Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра . Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
Если это ни к чему не привело, проверяем высоковольтные провода . Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Порядок диагностики Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Замена катушки зажигания на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Где находится катушка зажигания? Её местонахождение не очень то и удобное, особенно если с автомобиля не снята аккумуляторная батарея, а все почему? Да потому что она находится под аккумуляторной батареей, и подлезть к ней бывает немножко проблематично, особенно если человек крупного телосложения.

Примечание! Если же вам всё таки мешает аккумуляторная батарея, то в таком случае просмотрите статью: «Замена аккумулятора», в ней подробно описывается как можно снять аккумулятор с машины!

Когда нужно менять катушку зажигания? 1. Сама по себе катушка зажигания может прожить очень долгую жизнь, но бывает в этой жизни как говорится всё! Поэтому ниже мы опишем несколько проблем, по которым можно понять, то что в негодность пришла катушка зажигания:

Первая проблема которая может появиться у двигателя при выходе катушки из строя, это то что двигатель у автомобиля начинает ехать рывками.
Далее у двигателя могут начать плавать обороты.
А так же двигатель может неустойчиво работать на холостом ходу.

2. Теперь давайте разберём внешние повреждения, при которых катушку зажигания требуется заменить:

Во-первых она подлежит замене, если на пластмассовой крышки катушки видны сквозные трещины.
А так же если на ней появились сколы, и следы перегрева.
И ко всему этому катушку зажигания требуется в обязательном порядке заменить, если на ней появились следы масла, которое из катушки вытекло в связи с её перегревом, или же в связи с её браком и другими вещами.

Подведем итоги

Как видно, модуль зажигания ВАЗ 2110 представляет собой достаточно простое устройство, состоящее из контактов, катушек, плат и проводов. Однако ремонту подлежат только контактные соединения. Другие элементы неремонтопригодные и нуждаются в замене.

При этом, прежде чем приступить к ремонтным работам, необходимо правильно протестировать модуль. Для этого следует придерживаться общих правил, а также учитывать тонкости и нюансы, рассмотренные выше. В результате диагностика модуля зажигания ВАЗ 2110 позволяет быстро выявить определенные неполадки и устранить проблемы.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

неустойчивый (плавающий) холостой ход;
двигатель с трудом набирает обороты;
характерный звук работы мотора (троение);
рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

Из гнёзд модуля вынимаются высоковольтные провода.
Переключатель тестера устанавливается в положение 20 кОм.
Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Видео: Как проверить вторичную обмотку мультиметром

Когда есть вариант отремонтировать

Если в ходе тестирования обе вторичные обмотки покажут целостность и исправность, причиной неработоспособности катушек может оказаться отрыв пайки проводов коммутатора. Такие повреждения обнаруживаются при снятии задней крышки модуля. При наличии паяльника и умения им пользоваться можно восстановить целостность повреждённых контактов, заодно укрепив остальные. Это, к сожалению, единственная поломка модуля зажигания, которая устраняется.

Тестирование модуля зажигания может осуществляться с помощью простейших приборов своими руками. Ориентируясь на наши советы, вы сможете полноценно проверить как сам модуль, так и прочие элементы механизма, в которых может быть причина поломки. Желаем успеха в этом деле!

Кол-во блоков: 17 | Общее кол-во символов: 16570Количество использованных доноров: 5Информация по каждому донору:

Катушка зажигания двигателя Ваз 2112 — это главная деталь системы зажигания автомобиля, которая служит обычным преобразователем постоянного тока низкого напряжения, что поступает от АКБ или напрямую от электрогенератора в высоковольтное напряжение для дальнейшей подачи электрического импульса на свечи зажигания.
