Гидрокорректор ваз 2110: инструкция по замене

Ставим электрокорректор фар на «десятки»

На некоторых ВАЗовских моделях семейства 2110-2110 гидрокорректоры фар изначально устанавливаются заводом-изготовителем. Тем не менее, у автолюбителей эти устройства вызывают немалые нарекания часто они выходят из строя по причине своей не совсем удачной конструкции. Давайте посмотрим, как можно установить электрокорректор, сделать регулировку фар более надежной и таким образом избавиться от лишней головной боли. Зачем вообще нужен корректор фар? Он меняет угол наклона пучка света. Всего эти устройства бывают трех видов: электромеханические, гидравлические и автоматические.

Мы остановимся на электрическом корректоре. Почему именно на нем? Это устройство из всех перечисленных наиболее надежно. Автолюбители, установив электрокорректор фар, его, как правило, затем не ремонтируют он практически не выходит из строя! Первым делом нам нужно удалить штатный гидрокорректор. Затем берем провода от нового устройства и прокладываем их в тех местах, где проходили трубки от гидрокорректора. Остается только подключить устройство и наслаждаться полученным результатом. Если вы поняли, как это делается, тогда дальше не читайте. Если нет тогда давайте рассмотрим процесс установки более детально.

Итак, порядок работ при установке электрокорректора: вначале отключаем от аккумуляторной батареи минусовую клемму. Затем из фары нам нужно убрать рабочий цилиндр гидрокорректора. Делается это просто его нужно провернуть против часовой стрелки. Потом меняем уплотнительное кольцо и приступаем к крепежу механизма электрокорректора. Нам нужно внутри вынуть рукоятку главного цилиндра стандартного корректора.

Находим в монтажном блоке колодку Ш2 и гнездо 20, к нему присоединяем плюсовой провод устанавливаемого устройства. Провод минус можно закрепить под приборной доской к одной из кузовных шпилек, например. Проводку нужно проложить вдоль стандартного жгута проводов. Затем к исполнительным механизмам подключаем разъемы электрокорректора, снова набрасываем на аккумулятор минусовую клемму и проверяем, как работает устройство.

Цена за электрокорректор не очень высока, и позволить себе установить подобных механизм может практически каждый автовладелец. Но есть альтернатива на свое авто вы можете поставить электрокорректор от ГАЗа. Корректор фар от этого авто, например, идеально подходит для ВАЗ 2110, и вам не придется делать лишних доработок. Но у него есть и свой минус устройство будет работать не на всех позициях (а их 16), но эту проблему при желании можно устранить.

Нужно будет укоротить длину штока корректора, чтобы шток максимально смог выдвигаться вперед. В отмеченном месте его вырезаем, напильником стачиваем, оставляя диаметр 9 мм. Затем, используя суперклей, укороченный шток приклеиваем на его штатное место.

Есть и еще один способ, с помощью которого можно ГАЗовский корректор доработать под десятку. Нам нужно приобрести безкорпусные резисторы, и впаять их непосредственно на переключатель. Таким образом, нам удастся избежать лишней мороки и возни с проводами. Берем спирт, и поверхность платы очищаем от канифоли, затем покрываем сверху плату лаком для ногтей. Будет лучше, если вы согнете ножки резисторов тогда во время тряски пайка не повредится.

Как видим, в установке электрокорректора нет ничего сложного. Ставить это устройство или нет, решать, конечно же, вам.

В этом ролике наглядно показано, как работает электрокорректор фар от ГАЗ 3110, установленный на десятку (с ксеноном).

Демонтаж и замена гидрокорректора ВАЗ

Поменять механизм управления положением фар на новый весьма просто и не требует от автомобилиста особых навыков и чрезвычайных усилий. Вы вполне можете управиться даже в полевых условиях. Для работы вам понадобится:

нож, чтобы отрезать шланги бочонков старого корректора, упростив процедуру его демонтажа;
отвертка плоская для открывания блокировочных зажимов и раскрепления хомутов;
пинцет для откручивания крепежной гайки регулировочного бочонка в салоне авто.

Ремонт гидрокорректора ВАЗ 2110

Рекомендуется придерживаться следующего алгоритма действий в процессе демонтажа гидрокорректора ВАЗ:

1. Откройте капот, отпустите хомуты, тем самым освободив системы трубопровода гидрокорретора;
2. Плоской отверткой отпустите фиксирующие язычки регулирующих бочонков правой и левой фары, слегка повернув элементы против часовой стрелки;
3. Отрезав бочонки от системы трубопровода, извлекаете их из капота;
4. Снимите в салоне пластиковую поворотную крышку с исполнительного бочонка, конструкция крепится к рулевой панели при помощи гайки, которую удобно открутить, достав из углубления пинцетом;

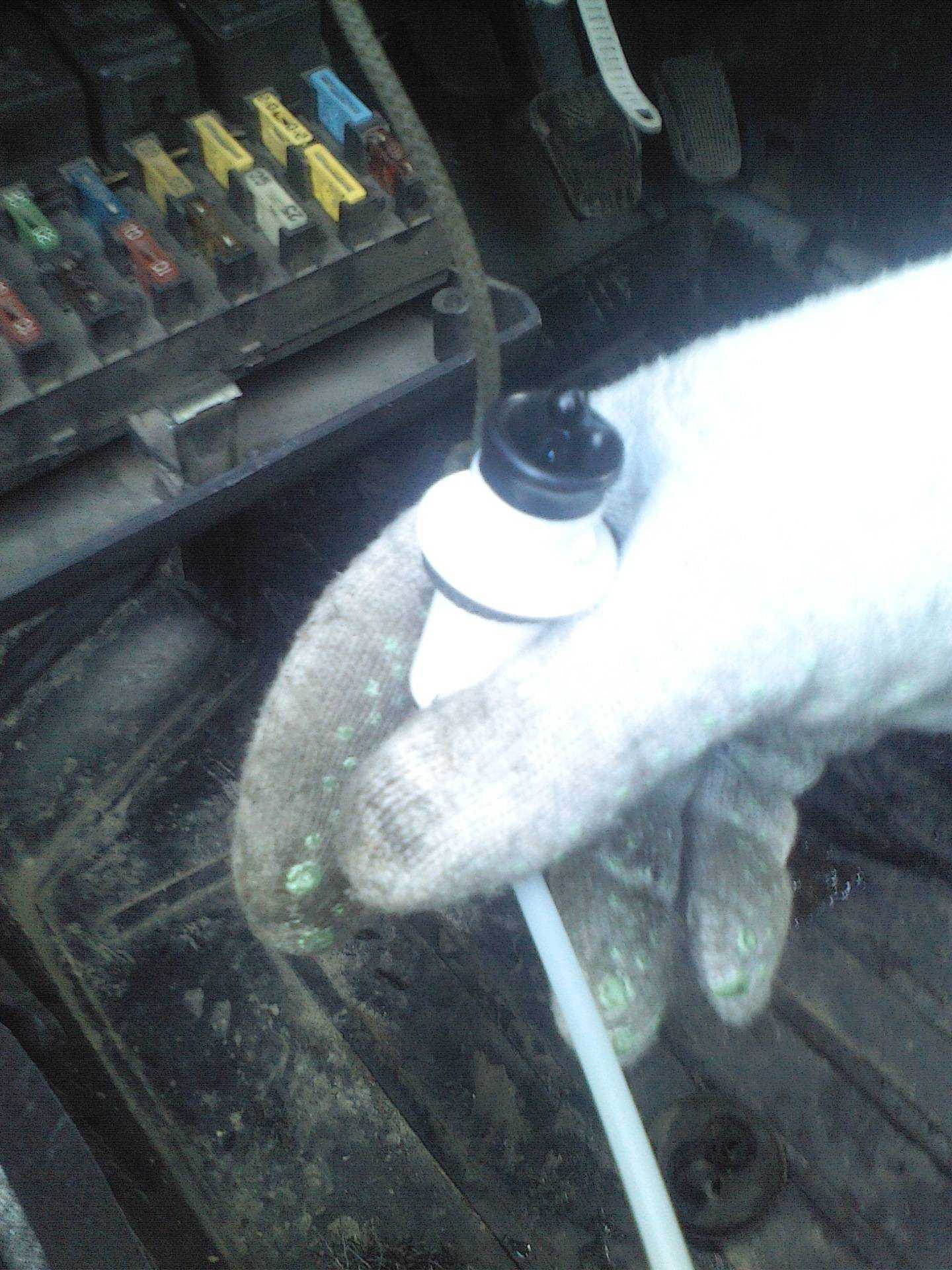

5. Откройте щиток предохранителей и извлеките через него гидрокорректор;
6. На этом замена гидрокорректора фар ВАЗ 2110 практически окончена. Сборку выполняете в обратной последовательности.

Напоминаем, в качестве замены вы можете использовать более надежный электромеханический корректор ТМ “СиличЪ” либо аналогичный. Исполнительные механизмы в данном случае крепятся аналогично гидравлическому за исключением того, что вместо трубок с незамерзающей жидкостью теперь у вас будет использована электрическая проводка для управления приводом штока.

Цена современного электромеханического корректора фар находится в куда более высокой ценовой категории, чем гидравлического. Потому целесообразность подобной замены каждый автомобилист должен решить для себя самостоятельно.

Измененяем вид оптики (тюнинг)

Автолюбители часто производят тюнинг фар авто, улучшая внешний вид. Качественно выполненный тюнинг придает машине модный вид и красоту. Если грамотно подобрать аксессуар, внешность десятки меняется основательно.Самый популярный среди автолюбителей — тюнинг передних фар в виде тонирования. Его проводят разнообразными способами, практически не влияющими на яркость и качество освещение дороги. Виды тонировки передних фар:

Окраска маски передних фар;
Окраска стекол;
Тонирование стекла пленкой.

Процесс такой тонировки лучше всего покажет видео. Для тех, кто не хочет самостоятельно покрасить или тонировать фары, есть фары ProSport. Продаются они уже черными либо хромовыми. Надо лишь установить их вместо штатных фар. Только они не могут похвастаться высоким качеством или ярким светом.

1 Причины поломки2 Конструктивные особенности3 Обнаружение неисправности4 Порядок замены5 Особенности эксплуатацииПричины поломкиНа автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.Конструктивные особенностиКонструкция гидрокорректора предусматривает такие составляющие:

Главный цилиндр, который закреплён на приборной панели;Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;Рабочая жидкость, которая отличается повышенной морозостойкостью.Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается. При этом шток при помощи поршня поворачивает оптику вниз. Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.Обнаружение неисправностиЕсли отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом. Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков. Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.Порядок заменыУ неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;Протолкнуть внутрь салона и снять гидрокорректор;Новый корректор устанавливается в обратном порядке;Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.Особенности эксплуатацииНовый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

Проблемы с освещением

Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.

Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.

Что лучше, электрокорректор или гидрокорректор фар на ВАЗ 2110: плюсы и минусы

Оригинальный корректор

Модель ВАЗ 2110 нельзя назвать современной и передовой, в связи с чем здесь используется гидрокорректор вместо современного электрокорректора головной оптики. Сегодня мы поговорим о том, как выявить поломку и заменить гидрокорректор, а также можно ли вместо штатного устройства поставить электрический вариант.

Почему он выходит из строя

Причины поломки гидрокорректора стандартные:

Температурные перепады, которые выводят из строя гидравлическую составляющую узла;
Использование резины для уплотнителей не самого высокого качества, из-за чего возникают утечки рабочей жидкости.

Если произошла утечка, замены агрегата вам уже не избежать.

Конструкция

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

Компонент	Характеристика
Главный цилиндр	Он крепится на приборной панели
Исполнительные цилиндры	Они находятся на блок фарах, и обеспечивают их повороты
Соединительный трубопровод	Его фиксация осуществляется хомутами
Рабочая жидкость	Они имеет повышенную устойчивость к низким температурам воздуха

Как найти поломку

Ремонт гидрокорректора фар ВАЗ 2110

Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.

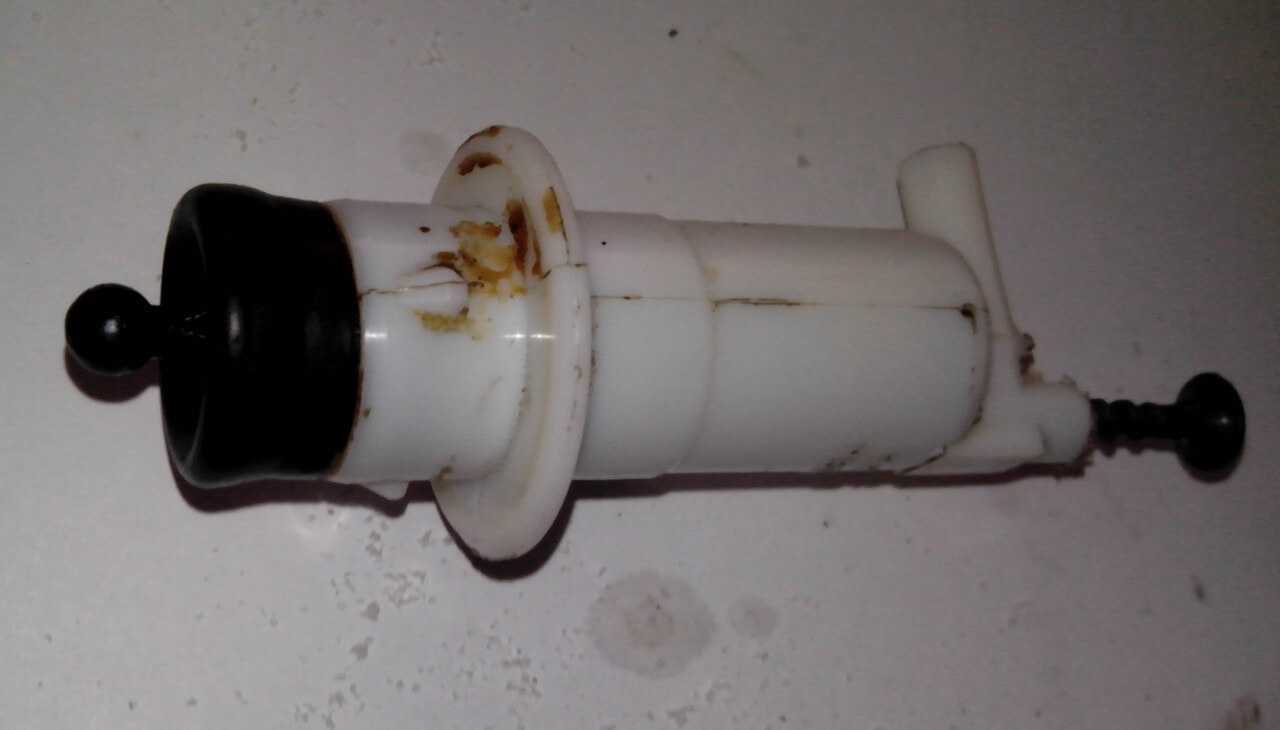

Для проверки хода штока демонтируются исполнительные цилиндры

Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится .

Замена гидрокорректора на электрокорректор

Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.

Сама процедура требует выполнения нескольких последовательных шагов.

Отключите минусовой провод от аккумуляторной батареи.
Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
Обязательно в процессе замены установите новое уплотнительное кольцо.

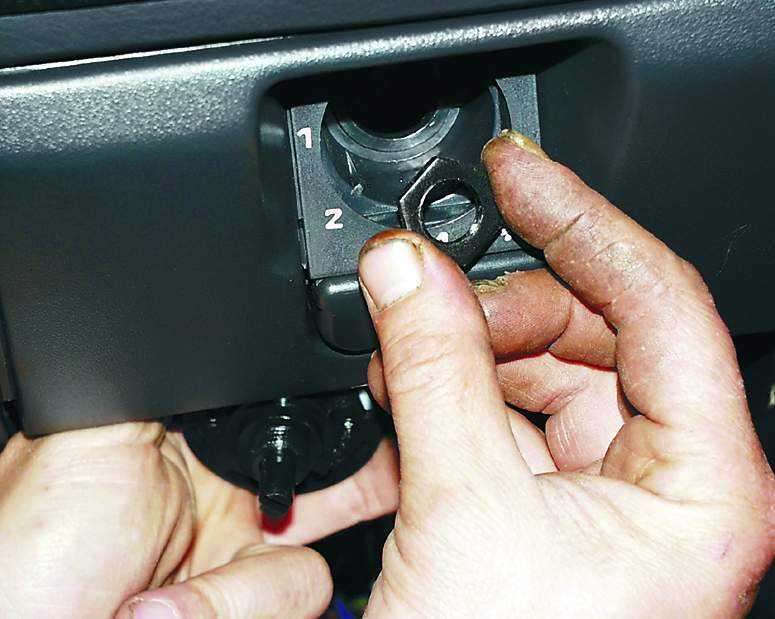

Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
Колодки жгута подключаются к исполнительным механизмам.
Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.

Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.
