Блок комфорта лада приора: распиновка, где находится, ремонт

Что же такое ЦБКЭ и основное предназначение устройства

Главная цель внедрения ЦБКЭ в автомобили семейства «ВАЗ» заключается в повышении функционала электрооборудования. Блок состоит из электронной платы, на которой расположены полупроводниковые элементы (драйверы, конденсаторы, резисторы, реле) собранные по определенной схеме. Ниже представлено фото ЦБКЭ Приора 2 в разобранном виде.

Ниже описаны функции, которые выполняет блок кузовной электроники на автомобилях марки Приора рестайлинговых версий. Их полезно узнать, если возникают неполадки в работе тех или иных электроприборов.

Функционал ЦБКЭ Приора2

Казалось бы, такое полезное устройство должно действительно повысить удобство, и самое главное, безопасность эксплуатации автомобиля. Однако это не относится к автомобилям семейства ВАЗ, где после внедрения таких блоков, начали появляться разные поломки. И справиться с ними порой без опытного электрика и даже электронщика практически нереально. Однако самое страшное при использовании таких блоков управления то, что автомобили могли и могут загораться без каких-либо причин. Хотя причина уже известна, и она заключается в том, что при большом токе, который проходит через блок, начинает плавиться пластик, и горят провода, что приводит к возгораниям и далеко не самым приятным последствиям. Если стало интересно, тогда ниже представлены разновидности блоков кузовной электроники, которые устанавливались на автомобили Приора2.

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!. Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

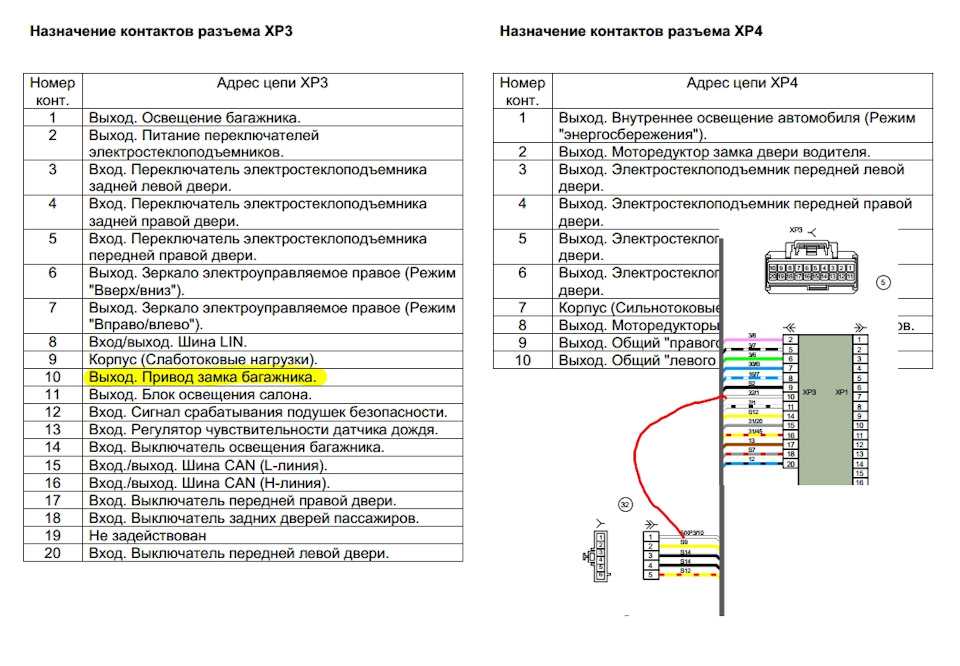

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

LADA 2170

Схема панели приборов

Communities Лада Приора Lada Priora Club Blog на что влияет концевик выключения сцепления

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока 6 – выключатель сигнала торможения 7 – комбинация приборов 8 – модуль управления светотехникой 9 – модуль надувной подушки безопасности водителя 10 – выключатель звукового сигнала 11 – колодка диагностики 12 – переключатель режимов бортового компьютера 13 – выключатель зажигания 14, 15 – колодки к блоку управления электроусилителем 16 – контроллер электропакета 17 – переключатель световой сигнализации 18 – переключатель стеклоочистителей 19 – моторедуктор распределения воздушного потока 20 – блок управления отопителя 21 – переключатель электродвигателя отопителя 22 – выключатель обогрева заднего стекла 23 – часы 24, 25 – колодки жгута панели приборов к радиоаппарату 26 – выключатель аварийной сигнализации 27 – плафон освещения вещевого ящика 28 – выключатель освещения вещевого ящика 29 – колодка жгута панели приборов к жгуту системы зажигания 30 – блок управления системы надувных подушек безопасности

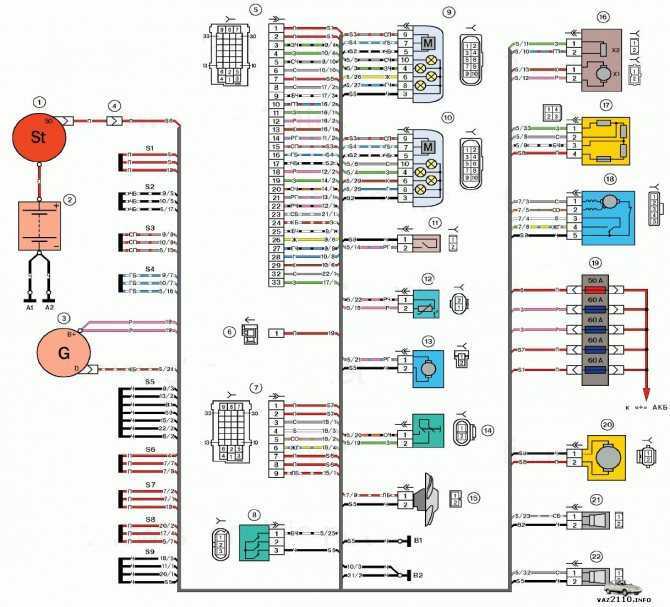

Схема соединений переднего жгута проводов

1 – стартер 2 – аккумулятор 3 – генератор 4 – колодки жгута АКБ и стартера и переднего жгута 5 – 7 – колодка переднего жгуту панели приборов 8 – выключатель подкапотной лампы 9 – фара левая 10 – фара правая 11 – датчик уровня тормозной жидкости 12 – датчик температуры воздуха 13 – электродвигатель омывателей 14 – выключатель лампы света заднего хода 15 – электровентилятор двигателя 16 – моторедуктор заслонки отопителя 17 – добавочный резистор 18 – электродвигатель стеклоочистителя 19 – основной блок предохранителей 20 – электродвигатель отопителя 21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер 2 – колодка жгута системы зажигания к жгуту панели приборов 3 – блок предохранителей основной 4 – датчик скорости 5 – датчик неровной дороги 6 – датчик контрольной лампы давления масла 7 – датчик положения дроссельной заслонки 8 – датчик температуры охлаждающей жидкости 9 – датчик указателя температуры охлаждающей жидкости 10 – датчик массового расхода воздуха 11 – регулятор холостого хода 12 – реле бензонасоса 13 – предохранитель цепи питания бензонасоса (15 А) 14 – реле зажигания 15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А) 17 – датчик положения коленчатого вала 18 – датчик кислорода 19 – датчик фаз 20 – датчик детонации 21 – электромагнитный клапан продувки адсорбера 22 – датчик кислорода диагностический 23 – катушка зажигания 24 – свечи зажигания 25 – форсунки 26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания 27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок 29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Лада Приора Седан Knight Rider › Бортжурнал › Ремонт блока комфорта 2170 Ителма

Как-то не веду я БЖ по Приорке, хотя многое было слелано. И так, ближе к теме. Глюк с левым стеклоподъемником был с момента покупки машины. Глюк, выражался следующий образом. При нажатии на кнопку левого ЭСП стекло опускалось на пару сантиметров и останавливалось. Приходилось раз 5-6 нажимать, что бы опустить или поднять стекло. Но в опущенном состоянии, при постановке на охрану, стекло нормально поднималось интерфейсом. Проблема в кнопке ЭСП думал я и катался так до ноября месяца. При этом всём был интересный момент с открытием багажника. С первого нажатия на кнопку он не открывался. Были только пощелкивания аккуатора. Раза с третьего открывался. И самое сцуко идиотское это самопроизвольное открытие багажника при включении задней передачи в сырую погоду или после мойки. Это был цирк. Я уже проверял на замыкания проводку, разъемы. Ничего не помогало. Ну и последней каплей стала левая дверь. При постановке/снятии на охрану левая дверь не закрывалась/открывалась. Приходилось работать ключем. Снова разобрал всю дверь и пол проводки . Все целое. Но то, что за все эти функции отвечает блок комфорта я не знал. Рассуждал по принципу проводки классики, десятки. Вообщем много букв и предыстории. Но может кому-то будет полезно. Снял, разобрал блок комфорта и увидел сгоревшую деталь.

Ну я как нормальный пацан в Гугл смотреть новый блок. И тут цена 100$. Опаньки… По разборкам — нету. В одном месте есть за 80$. Та ну нах, лучше уже новый покупать. Пошел «курить D2». Сразу же наткнулся на статьи Vanchello003 www.drive2.ru/b/2901599/ Нашел эту деталь в радиомагазине. Стоит VN5016A аж целых 2$.

На всякий случай купил пару

Утром купил, заехал в сервис по ремонту ПК, телефонов и тд. Пацаны любезно согласились перепаять деталь. Работа и проверка деталей вокруг каждой ножки заняла 20минут и стояла 1$.(30грн.)

Новая деталь на месте

На выходе получил отремонтированный блок за 3$. Теперь все отлично работает Ко всему купил новый блок кнопок и отремонтировал корпус кнопок.

Вклеил на эпоксидку. Теперь не торохтит . Вот такая запись вышла.

Как поменять лампочки в передней фаре Ваз 2170

Для замены лампы ближнего света оденьте чистые перчатки и отключите аккумулятор.

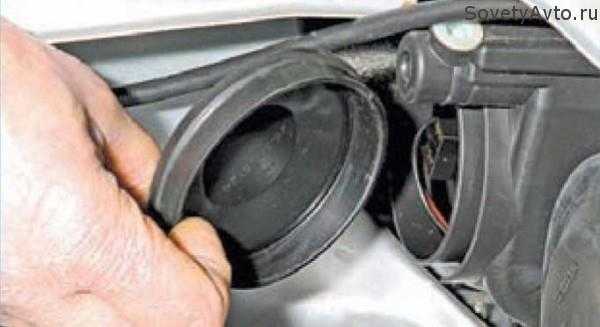

Затем снимите резиновый защитный колпачок, который располагается ближе к крылу.

Аккуратно отсоедините провода.

Снимите фиксатор (для этого нужно надавить вниз и вывести его из-за крючков).
Снимите лампу и поставьте новую. Установка осуществляется в обратной последовательности.

Замена лампочек дальнего света принципиально не отличается.

Если вам часто приходится ездить ночью, особенно в плохую погоду, позаботьтесь о том, чтобы запасной комплект лампочек всегда был в машине. Наверное каждый водитель сталкивался с тем, что ночью перегорает одна лампа и освещение становится значительно хуже. Так же вы подвергаете опасности и других участников движения, поскольку трудно оценить обстановку при том же обгоне, когда у встречного автомобиля не горит одна из фар.

Для замены лампочек в заднем фонаре потребуется его демонтаж. (см. Замена заднего фонаря)

Снимите заднюю фару и поверните плафон габарита (в Приоре габарит объединен с противотуманкой двухнитевой лампочкой).

Снимите лампу, повернув ее против часовой стрелки.

Поставьте новую. Убедитесь, что выступы на цоколе попали в пазы на партоне. Все остальные лампы меняются аналогично.

Для замены лампы освещения заднего номера на Лада Приора требуется:

Снять облицовку замка.

Отвернуть насадку крышки багажника, которая крепится на 4 болтах

Извлечь патрон и поменять лампочку.

Если извлечь сам патрон не получается, снимите сам фонарь

Для этого нужно немного отогнуть пластиковый фиксатор (Осторожно, они очень хрупкие). После этого можно приложить чуть больше силы для откручивания

Установить все в обратной последовательности

Если вы хотите поменять лампочку освещения багажника, то:

Вытащите фонарь из проема, как на картинке ниже.

Отогните усики, которые держат лампу и поменяйте ее.
Установите фонарь в прежнее место.

На этом ремонт можно считать завершенным. Подсоединить аккумулятор и проверьте работоспособность. Если замена не помогла, то скорее всего, стоит проверить проводку.

Установка подъемников на задние двери

Электростеклоподъемники являются необходимым элементом комфорта. Но с Приорой все не так просто. Штатной проводки (если, конечно, у вас не люксовая версия) для установки подъемников в задние двери не хватит. И первое, чем придется заняться, протяжка необходимых проводов от управляющего блока до дверей. К тому же это не единственная сложность. На некоторых версиях без задних ЭСП реле для них установлены, а блок управления имеет всего 2 кнопки. Таким образом, чтобы установить подъемники назад нужно менять управляющий блок на четырехкнопочный.

При замене блока могут возникнуть проблемы с иммобилайзером штатной противоугонной системы. Его нужно либо деактивировать, либо перепрограммировать. Это зависит от того, нужна ли вам заводская сигнализация. В общем, процедура, которая сама по себе не слишком сложна, в комплектациях Приоры, отличной от люксовой, осложняется все больше.

Для того чтобы установить электростеклоподъемники на Приору, потребуется набор ключей, сами подъемники и отвертка. Затраты времени от 15 минут на дверь без учета возни с иммобилайзером. В некоторых случаях потребуется до пяти часов работы.

Но даже правильная вроде бы установка не гарантирует, что стеклоподъемники Приора сразу начнут работать.

В Приоре достаточно сложная схема проводки, особенно для тех, кто не проделывал с ней никаких манипуляций ранее. А если еще и нет реле в задних дверях придется их приобретать и устанавливать.

Кстати, проверить их наличие легко: когда пользуетесь стеклоподъемником на передней двери, в задних будут раздаваться тихие щелчки. Это и есть работающие задние реле, вполне пригодные для установки нештатных ЭСП, совместимых с вашей машиной. На автомобильных форумах есть немного информации по этому вопросу.

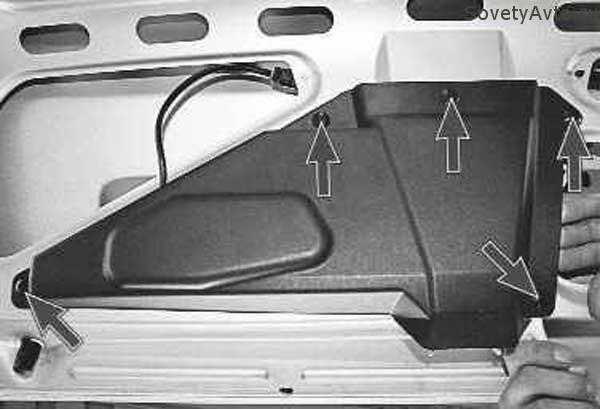

Еще надо знать, как снять подъемник для его замены или ремонта. Тут все проще, вытаскиваем стекло, отключаем разъем электромотора, ключом на десять откручиваем крепежи и вытаскиваем сам механизм через специально предусмотренное отверстие. И так с каждой дверью. Обшивку перед началом работ обязательно надо снять.

Устанавливается стеклоподъемниик на Приору в комплектации Норма в его штатное место. Далее, надо подключить кнопки задних дверей, учитывая, что на каждой из кнопок располагаются 3 контакта (на питание, массу и общий провод). Провода с 1 и 3-го контактов надо самостоятельно подвести к блоку управления под приборной панелью. Общий провод соединяется с одним из проводов, отходящих от контроллера. После этих операций соединяем каждый подъемник приора с электромотором.

Чтобы подключить к подъемнику электропривод сначала нужно извлечь из контроллера силовой разъем. В нем как раз два пустующих гнезда. Только надо вынуть фиксатор, чтобы без проблем подключить необходимые для работы подъемников провода. Еще нужно провести провода в соответствующие разъемы задних дверей (их цвета красный с черным). Протягивать их проще всего вдоль родной проводки ВАЗ Приора. На блоге drive2.ru есть подробная инструкция по этому моменту с фотографиями. В целом стеклоподъемники Приора достаточно просты в инсталляции и демонтаже.

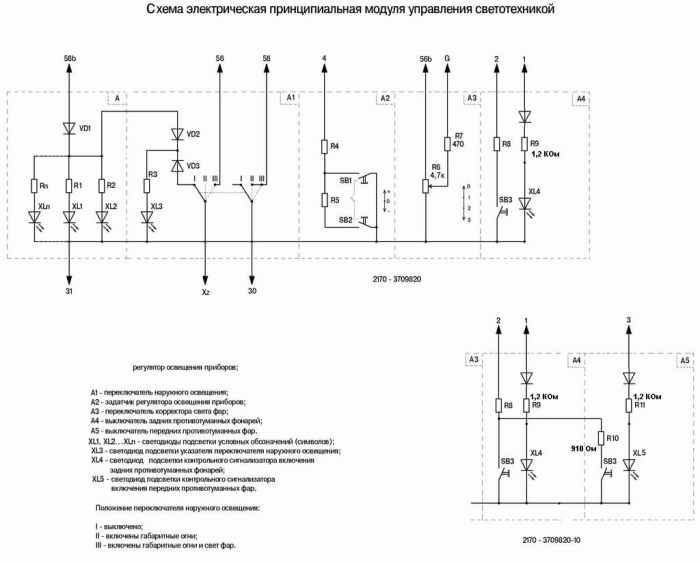

Распиновка блока управления освещением на Приоре

Данный коммутационный и регулирующий комбинированный модуль имеет несколько функций и служит для вкл/выкл парковочных огней, фар головного света, выбор нужного режима переключения света, вкл/выкл противотуманных фар, за регулировку яркости комбинации приборов подсветки, управление корректором фар, вкл/выкл и управление светом внутри салона и подсветки приборов. Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.

Стандартная распиновка клеммы на ВАЗ 2170 выглядит следующим образом:

G, 56b	На мотор-редуктор корректировки света фар
58b	Выход к источникам подсветки
31	Масса
Xz	+12 вольт (от клеммы 15 замка зажигания)
56	К реле переключения дальнего и ближнего режима фар
1,3	От задних и передних противотуманных фар
2,4	К реле задних и передних противотуманных фар
58	К лампам габаритов
30	+12 В от клеммы №30 замка зажигания

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
Нажмите еще один раз. Система должна показать коды ошибок:

(2) – Высокий уровень напряжения;
(3) – Неисправность ДТ;
(4) – Неисправность ДТОЖ;
(5) – Неисправность ДТВ;
(6) – Перегрев мотора;
(7) – Низкий уровень масла;
(8) – Неисправность тормозной системы;
(9) – Разряд АКБ;
Е – Ошибка «мозгов», EEPROM.

Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

На щитке имеются следующие детали, без которых авто не функционировало бы:

регулятор внешнего освещения;
включатель поворотных и осветительных фар;
регулятор сигнала;
комбинация приборов;
регулятор дворников.

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

Электрические стеклоподъёмники.
Регулировка боковых зеркал.
Поворотная и аварийная сигнализация.
Противоугонная система.
Блокировка дверей с дверного пульта водителя.
Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

На первых моделях «Приоры» он под «бородой».
На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером

Ремонт блока комфорта Лада Приора не работает стекло подъёмник

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать

Точно так же установить и новый

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

Замена топливного фильтра на приоре

За блоком реле и предохранителей: +12 (для релейного модуля) – красный толстый зажигание – синий/чёрный стартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1): +12В (питание блока сигнализации) – красный толстый провод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1): Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5 Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1): Концевик багажника (-) – желтый (Pin 14), см. Рис. 5 Can-H – желтый/красный, см. Рис. 4 Can-L – серый, см. Рис. 4 Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN: – Контроль работы двигателя – Концевики дверей – Управление ЦЗ – Управление замком багажника – Комфорт (поднятие стекол)

По аналогу: – Ручник – Зажигание – Багажник – Капот – Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Установочные карты сигнализаций на Lada Priora

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

распиновка, контроллер упраления электропакетом и схема

Практически все современные авто сегодня оснащаются электрическими стеклоподъемниками, позволяющими управлять открытием стекол одним нажатием кнопки. И российские Приоры в этом случае — не исключение. Управляющее устройство, при помощи которого осуществляется поднятие и опускание стекол, а также выполняются многие другие функции, зовется блок комфорта Приора. Подробнее о его устройстве, а также ремонте вы сможете узнать из этой статьи.

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
уровень влажности воздуха в салоне должен быть не более 90%;
параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Фотогалерея «Схема соединений и обозначение элементов платы контроллера»

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.

Видео «Диагностика контроллера управления электропакетом»

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).
