Схема электрооборудования двигателя

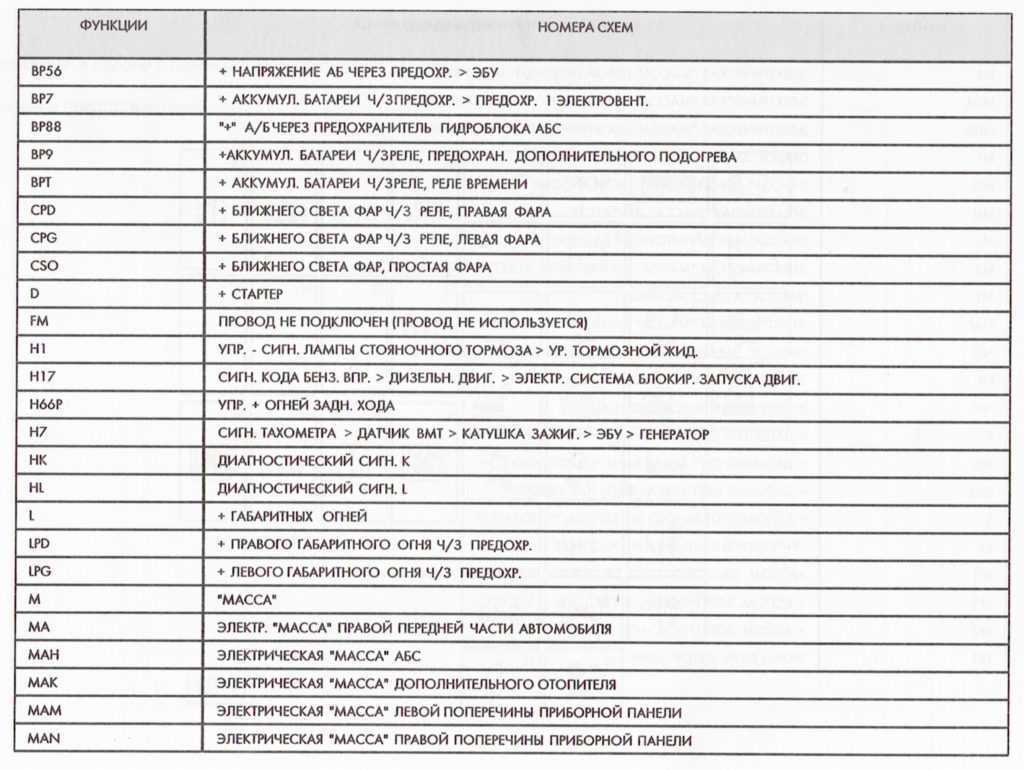

Чтобы понимать устройство электрооборудования, стоит рассмотреть схемы его подключения, а также расшифровки показателей.
Рис 1. Электросхема системы управления двигателем Лада Ларгус 1,6 л 16 клапанным (К4М)
1 — реле системы впрыска, 2 — блок предохранителей в салоне, 3 — реле топливного насоса, 4- датчик верхней мертвой точки, 5 — блок управления системой кондиционирования, 6,7,9,12,16 — комбинация приборов, 8, 10 — блок управления электрооборудованием салона, 11- диагностический разъем, 13 — датчик скорости, 14,15,18,21 — катушки зажигания, 17 — блок реле и предохранителей в моторном отсеке, 19 — датчик температуры охлаждающей жидкости, 20,23 — реле электровентилятора системы охлаждения, 22 — блок управления двигателем, 24- реле компрессора кондиционера, 25 — датчик детонации, 26 — датчик давления хладагента, 27- датчик положения дроссельной заслонки, 28 — датчик температуры воздуха на впуске, 29 — электропривод дроссельной заслонки, 30 — датчик концентрации кислорода, 31 — датчик давления во впускной трубе, 32,33,34,35 — форсунки, 36- клапан продувки адсорбера, 37- управляющий датчик кислорода, 38- датчик давления в системе гидроусилителя.
Рис. 2. Электросхема системы управления двигателем Лада Ларгус 1,6 л 8 клапанным (К7М)
1 — реле системы впрыска, 2 — блок реле и предохранителей в моторном отсеке, 3 — блок предохранителей в салоне, 4,5- реле топливного насоса, 6 — датчик верхней мертвой точки, 7 — блок управления системой кондиционирования, 8,10,15 — комбинация приборов, 9, 11 — блок управления электрооборудованием салона, 12- диагностический разъем, 13 — датчик температуры охлаждающей жидкости, 14 — датчик скорости, 16,19 — реле электровентилятора системы охлаждения, 17 — модуль зажигания, 18 — блок управления двигателем, 20 — реле компрессора кондиционера, 21 — датчик давления хладагента, 22 — датчик детонации, 23 — датчик положения дроссельной заслонки, 24 — датчик температуры воздуха на впуске, 25 — электропривод дроссельной заслонки, 26 — датчик давления во впускной трубе, 27- датчик давления в системе гидроусилителя, 28, 29,30,31 — форсунки, 32- клапан продувки адсорбера, 33- управляющий датчик кислорода.
Коды ошибок Лады Ларгус, отвечающие за работоспособность электронных блоков (Р0600)
В качестве бортового маршрутного контроллера в практичном универсале Лада Ларгус выступает электронное устройство, которое позволяет осуществлять непрерывный сбор, обработку и последующее отображение информации касаемо различных режимов работы важных систем автомобиля. Кроме этого, они также могут сообщать о неисправности катушки зажигания четвертого цилиндра.
Методы диагностики Почему двигатель может не набирать обороты: бензиновый мотор, дизельный агрегат, автомобиль с ГБО. Диагностика неисправности, полезные советы. Даже, если мы не знаем полностью, что означает ошибка, то по первым трем символам мы можем понять к какой из систем она относится. Начнем с того, что инжекторные двигатели оснащаются специальными устройствами-катализаторами для очистки выхлопа.
САМОДИАГНОСТИКА КОМБИНАЦИИ ПРИБОРОВ КАЛИНА/ПРИОРА
- При выключенном зажигании нажать на
кнопку «Reset» (сброс суточного пробега). Удерживая кнопку включить
зажигание. - Панель приборов перейдет в режим
самодиагностики, на дисплее загорятся все позиции сегментов, загорят
все индикаторы, а стрелки будут совершать полный путь. - Кнопкой управления на правом
подрулевом переключателе переключаемся между режимами
(самодиагностика, версия прошивки, коды ошибок). - Чтобы сбросить ошибки, нужно
находится в режиме ошибок и нажать и удерживать кнопку «Reset» более
3с. - Выход из режима диагностики
происходит автоматически после бездействия в течении 20-30 сек.
Расшифровка кодов ошибок в приборной
панели:
- 2-повышенное напряжение бортовой
сети; - 3-ошибка датчика уровня топлива (если
в течении 20с определяется обрыв цепи датчика); - 4-ошибка датчика температуры
охлаждающей жидкости (если в течении 20с определяется обрыв цепи
датчика); - 5-ошибка датчика наружной температуры
(если в течении 20с отсутствуют показания датчика, индикация на ЖКИ
«-С»); - 6-перегрев двигателя (критерий для
срабатывания аккустического сигнализатора выполнен); - 7-аварийное давление масла (критерий
для срабатывания аккустического сигнализатора выполнен); - 8-дефект тормозной системы (критерий
для срабатывания аккустического сигнализатора выполнен); - 9-аккумуляторная батарея разряжена
(критерий для срабатывания аккустического сигнализатора выполнен); - Е-определение ошибки в пакете данных,
заложенном в EEPROM.
|
Комбинация |
Описание поломки |
|
Р0300 |
Блок управления передает сигнал об |
|
Р0326 |
Некорректный сигнал, поступающий на блок |
|
Р0327 |
В цепи датчика детонации произошел обрыв |
|
Р0335, Р0336 |
Возникли ошибки в работе датчика |
|
Р0337 |
Устройство контроля положения коленчатого |
|
Р0338 |
Произошло короткое замыкание или обрыв в |
|
Р0342 |
В цепи датчика фар зафиксирован слишком |
|
Р0343 |
Зафиксирован слишком высокий сигнал в цепи |
|
Р0422 |
Произошла поломка нейтрализатора, |
|
Р0444 |
Блоком |
|
Р0445 |
Клапан адсорбера закоротил на массу. |
|
Р0480 |
Произошел обрыв в проводке реле |
|
Р0481 |
В проводке вентилятора системы охлаждения |
Коды ошибок топливной и воздушных систем
|
Коды |
Описание |
|
Р0030 |
Блок управления зафиксировал обрыв в цепи |
|
Р0031 |
Сообщается о коротком замыкании на массу в |
|
Р0102 |
Зафиксирован некорректный уровень сигнала в |
|
Р0116 |
С устройства контроля температуры |
|
Р0122 |
С ДПДЗ на бортовой компьютер поступает |
|
Р0130 |
Вышел из строя датчик контроля уровня |
|
Р0171 |
Блок управления зафиксировал чрезмерное |
|
Р0172 |
Бортовой компьютер зафиксировал чрезмерное |
|
Р0201 — Р0204 |
Блок управления Лада Приора зарегистрировал |
|
Р0217 |
Этот код неисправности означает перегрев |
|
Р0230 |
Зафиксирован сбой в работе электроцепи реле |
|
Р0261 |
В проводке форсунки первого цилиндра |
|
Р0263 |
Вышел из строя драйвер первой форсунки. |
|
Р0266 |
Произошла поломка в работе драйвера второй |
|
Р0269 |
Блок управления зарегистрировал ошибки в |
|
Р0272 |
Вышел из строя драйвер четвертой форсунки. |
|
Р0264, Р0267, Р0270 |
Одна из этих комбинаций свидетельствует о |
..
1
2 ..
Симптомы неисправности
Основным симптомом появления ошибки P2108 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
- Также могут присутствовать другие связанные коды неисправностей.
- Переход работы автомобиля в отказоустойчивый или аварийный режим.
- Двигатель невозможно разогнать, реакция дроссельной заслонки неотзывчива.
- Автоматическая коробка передач не переключается.
- Двигатель глохнет либо плохо заводится.
- Снижение мощности двигателя.
- Черный дым из выхлопной трубы.
- Повышенный расход топлива.

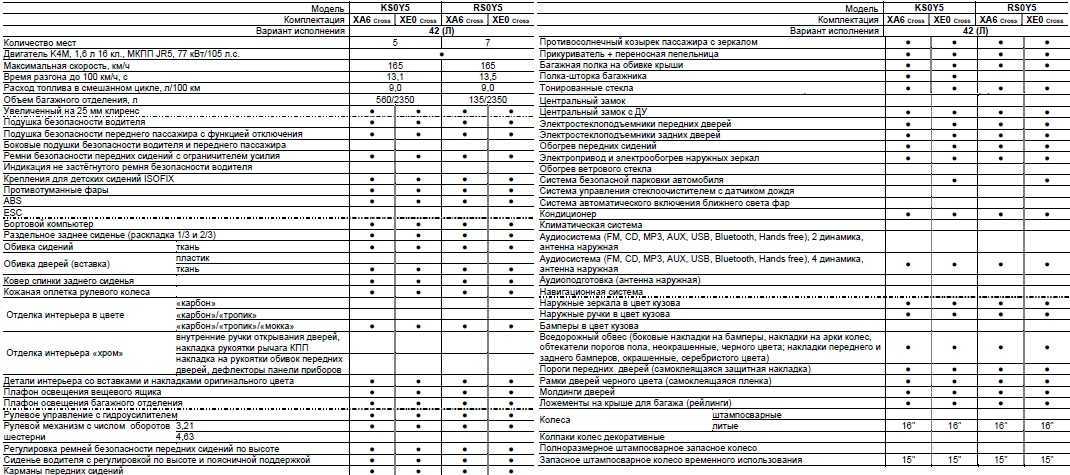

Руль Лада Ларгус
На автомобиле Лада Ларгус руль регулируется только по высоте. Имеет механическую регулировку снизу руля.
АВТОВАЗ и дилерские центры LADA перешели на современную систему диагностики автомобилей.
Внедрение новой системы диагностики обусловило повышение стандартов работы предприятия: модернизируют и улучшают качество уже зарекомендовавших себя моделей автомобилей, выводят на рынок Vesta и XRAY. Выбор пал на решение компании Bosch Automotive Service Solutions, применяемое мировыми производителями транспортных средств и более чем 50000 сервисными центрами — на сегодня оно является наиболее продуманным и развитым для исследования состояния легковых автомобилей и большегрузов.
Служба исполнительного вице-президента по инжинирингу ОАО «АВТОВАЗ» разработала техническое задание для адаптации решения к потребностям предприятия. На текущий момент новую систему диагностирования используют для LADA Vesta и LADA XRAY. Следующий по очереди LADA Largus.
Дилерские центры перешли на использование нового тестера-сканера. По словам ведущего инженера-конструктора отдела испытания электрики и электрооборудования УПЭ Сергея Чувилина, оборудование может выполнять следующие функции, необходимые при проведении диагностики электронных систем управления автомобиля:
Получение информации об основных компонентах и составе каждой электронной системы управления автомобиля (ЭСУ).
Получение информации о значениях основных параметров работы системы. Значения отображаются в физических величинах или в виде графиков изменения во времени. Анализируя значения текущих параметров, можно выявить неисправности в работе системы, которые не определяются функциями самодиагностики.
Получение информации из памяти контроллеров ЭСУ о неисправностях в работе системы. По команде с диагностического тестера можно очистить память хранения ошибок контроллера.
Запустить тесты проверки исполнительных устройств ЭСУ. Дополнительно с помощью оборудования может производиться замена программного обеспечения контроллеров ЭСУ и конфигурирование функций управления.
LADA, с переходом на новую систему диагностики получит обратную связь о недостатках в работе машин, а также возможность анализировать данные о выявленных проблемах для управления качеством и надёжностью транспортных средств, контроля работы дилеров.
Помимо прочего новая система диагностики открыта для расширения. Её можно оснастить индивидуальными функциями и интегрировать с другими системами для совместного исследования.
Одной из важнейших задач бортовой диагностики системы управления двигателем является обеспечение связи с диагностическим оборудованием. О наличии неисправности в работе системы контроллер информирует водителя с помощью диагностической лампы. Далее система бортовой диагностики должна обеспечить возможность считывания сохраненной в памяти контроллера более полной информации об этой неисправности. Для этого в системе предусмотрен канал обмена данными с диагностическим оборудованием. После подключения диагностического тестера к колодке диагностики системы, между контроллером и тестером происходит обмен по специальному диагностическому протоколу. Рассмотрим этот протокол как средство для проведения диагностики работы системы управления двигателем.
Как работает оборудование для диагностики «впрыска»?
Под термином «диагностическое оборудование» или «тестер» мы будем понимать специализированный прибор или персональный компьютер с программой для проведения диагностических работ на автомобилях с электронной системой управления двигателем. Многим, наверное, известны такие тестеры и программы, поэтому не будем называть конкретные типы и названия. Все современные контроллеры автомобилей LADA работают с диагностическим оборудованием по протоколу KWP2000 (Keyword Protocol 2000). Этот протокол является международным стандартом (ISO 14230) и его используют во многих системах импортных автомобилей. Сразу заметим, что стандарт определяет только способ «общения» между оборудованием и контроллером, а сама информация (таблицы параметров, определенные производителем коды неисправностей системы, перечень тестируемых исполнительных устройств системы и т.д.) может быть различной. Поэтому оборудование для диагностики не является универсальным.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P2270 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- BMW (БМВ 325i)
- Chevrolet (Шевроле Авео, Импала, Каптива, Круз)
- Citroen (Ситроен С4)
- Ford (Форд Куга, Эскейп, F-150)
- GMC
- Honda (Хонда Одиссей)
- Hyundai
- Kia
- Mazda (Мазда 6)
- Mercedes
- Mini (Мини Купер)
- Opel (Опель Астра, Инсигния)
- Peugeot (Пежо 308)
- Renault (Рено Мастер)
- Skoda
- Subaru
- Volkswagen (Фольксваген Пассат)
- Лада Ларгус, Нива
- Уаз Патриот
С кодом неисправности Р2270 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0054, P0106, P0111, P0136, P0137, P015B, P0171, P0301, P0411, P0705, P1613, P1786, P2096, P2195, P2196, P2274.
Как посмотреть и сбросить ошибки на Гранте
Для точной диагностики нужен диагностический сканер OBD2 – он же ELM327. Профессиональный вариант стоит несколько тысяч, китайский любительский – 200 рублей.
Оптимально при покупке через алиэкспресс и подобные сайты выбирать продавца с большим количеством отзывов и в них находить комментарии по работе с вашей машиной. Иначе диагностика превратится в лотерею.
Через этот же сканер можно сбросить все коды ошибок и «чек» потухнет до следующего обнаружения поломки. Принцип работы одинаков на всех автомобилях.
Также поможет установка незаводского бортового компьютера типа «Штат» с функцией определения ошибок. При обнаружении код ошибки загорится на дисплее.
Стереть из памяти причины «Джеки Чана» можно, сбросив клемму с АКБ на несколько минут. Метод не всегда помогает
Какую клемму сбрасывать – неважно
Подробно о причинах Check Engine, пошаговой диагностике и удалении ошибок – здесь.
Пишите отзывы, комментарии, вопросы – будем рады пообщаться.
DTC P0520: Неисправность цепи реле давления моторного масла
DTC P0521: Функционирование датчика давления моторного масла
DTC P0522: Низкое напряжение в цепи датчика давления моторного масла
DTC P0523: Высокое напряжение в цепи датчика давления моторного масла
Замыкание на массу
Замыкание на напряжение питания
Типичные данные диагностического сканера
ECM — Реле давления моторного масла
Замыкание на массу
Замыкание на напряжение питания
Рабочие условия: Двигатель работает
Диапазон значений в норме: OK
Описание цепи/системы
Реле давления масла обычно закрыто и открывается по достижении определенного значения давления масла. При включенном зажигании и выключенном двигателе модуль управления двигателем (ECM) должен фиксировать сигнала низкого уровня на входе напряжения. При работающем двигателе реле давления моторного масла открывается, и ECM фиксирует на входе напряжения сигнал высокого уровня. При низком давлении масла ECM посылает сообщение по высокоскоростной шине CAN в блок управления кузовным оборудованием (BCM). BCM посылает команду включить индикатор давления моторного масла на комбинацию приборов по низкоскоростной шине CAN.
Условия установки кода неисправности
P0520
| • | Модуль управления двигателем (ECM) фиксирует, что в сигнальной цепи реле давления моторного масла упало напряжение. |
| • | Указанная неисправность сохраняется в течение более 10 секунд. |
P0521
| • | Давление моторного масла вышло за пределы рабочего диапазона. |
| • | ECM не фиксирует изменений давления моторного масла. |
| • | Упомянутое выше состояние имеет место при ранее установленных колебаниях скорости двигателя. |
P0522
| • | ECM фиксирует замыкание на массу в сигнальной цепи давления моторного масла. |
| • | Указанная неисправность сохраняется в течение более 10 секунд. |
P0523
| • | ECM фиксирует короткое замыкание на напряжение батареи или обрыв в сигнальной цепи давления моторного масла. |
| • | Указанная неисправность сохраняется в течение более 10 секунд. |
Действия, выполняемые при установке кода неисправности
На комбинации приборов загорается индикатор необходимости сервисного обслуживания и индикатор низкого давления масла.
Код неисправности переходит в разряд архивных, если более не имеют места условия установки кода неисправности.
Бортовой компьютер на Лада Ларгус
- Состоит из кода, отвечающего за своевременное срабатывание подушек безопасности, причем как водителя, так и пассажира. Это относится только к Ладе Гранта, выпущенной в серии «Люкс». Датчик, указывающий на наличие ошибок, следит за электрическими импульсами, подающимися на стеклоподъемники и центральный замок. Аналогичным способом, кстати, отслеживается и правильность работы коробки переключения передач, а также двигателя.
- Вторая группа состоит из общего и запасного кода ошибок, которые необходимы для дополнительного введения.
- При помощи третьей группы кодов можно активировать специальную систему подачи воздуха. Эта группа кодов показывает, как работает зажигание, как автомобиль чувствует себя на холостом ходу и так далее.
Lada Largus после 130 000 км: всё, что (не) сломалось в нем — журнал За рулемОренбургская степь
Датчики кислорода
Один находится в выпускном коллекторе, расположен для катализатора (верхний датчик). Его выход из строя приводит к повышению или нестабильности оборотов, снижению тяги и другим проблемам в работе двигателя.
При диагностике требуется обратить внимание на температуру верхнего датчика кислорода, который оборудован спиралью. Она нагревается при запуске. Значение в миливольтах должно находиться в рамках от 100 до 800 мВ
Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме
Значение в миливольтах должно находиться в рамках от 100 до 800 мВ. Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме.
Решение проблемы – замена лямбда-зонда. Нижний датчик идет как диагностический и сигнализирует о состоянии катализатора. Если он оборван, это не влияет на работу двигателя в целом, но может привести к выходу катализатора из строя.
Инструкция по установке
Нужно снять комбинацию приборов.
Снятие
1. Снять декоративные накладки 1 и 4, преодолев усилие фиксаторов.
Снятие козырька комбинации приборов:
- левая накладка;
- винт крепления козырька комбинации приборов;
- козырек комбинации приборов;
- правая накладка.
2. Отвернуть два винта 2 крепления козырька комбинации приборов и снять козырек 3, преодолев усилие фиксаторов (ключ Torx T20).
3. Отвернуть четыре винта 1 крепления комбинации приборов и извлечь комбинацию приборов из панели приборов (ключ Torx T20)).
Снятие комбинации приборов:
- винт крепления комбинации приборов;
- комбинация приборов.
4. Отсоединить две колодки 1 жгута проводов панели приборов от комбинации 2 приборов.
Отсоединение колодок жгутов проводов:
- колодка жгута проводов панели приборов;
- комбинация приборов.
Подключение
Нам нужна чёрная колодка. А в ней зелёный провод. На рисунке он третий справа в нижнем ряду.
Приматываем к нему кусок провода из комплекта с моталкой и прячем в удобное место, предварительно обжав на конце комплектное гнездо типа «МАМА»
Влияние АБС
Если автомобиль оборудован системой АБС, то она будет нам мешать и блокировать работу моталки. Чтобы устранить помеху, нужно на время работы с пробегом, удалить предохранитель АБС. На рисунке ниже он F15
источник

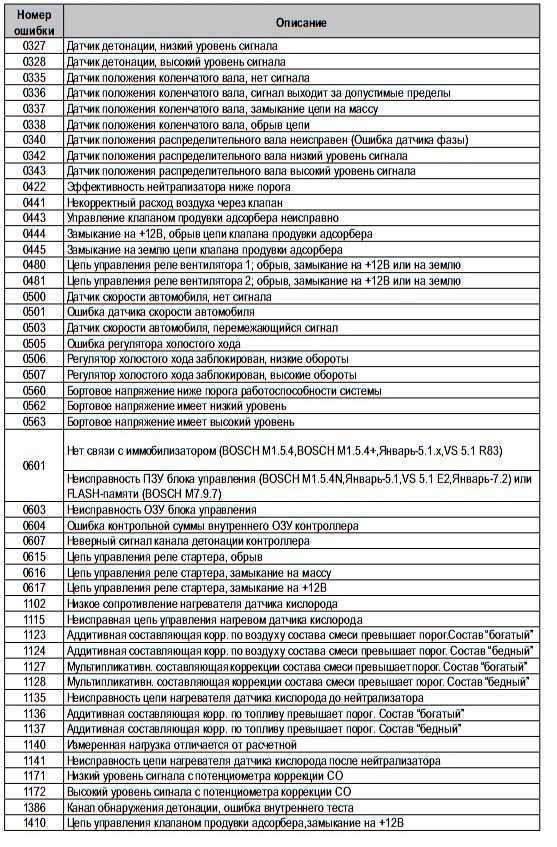

Расшифровка кодов неисправностей Ларгус 8 и 16 клапанов
В последних модификациях панели приборов ВАЗ 21129 практически не отличаются. На двигателе К4М, оборудованном 8кл головой, можно обнаружить те же ошибки, что и на 16 клапанной модификации ДВС.

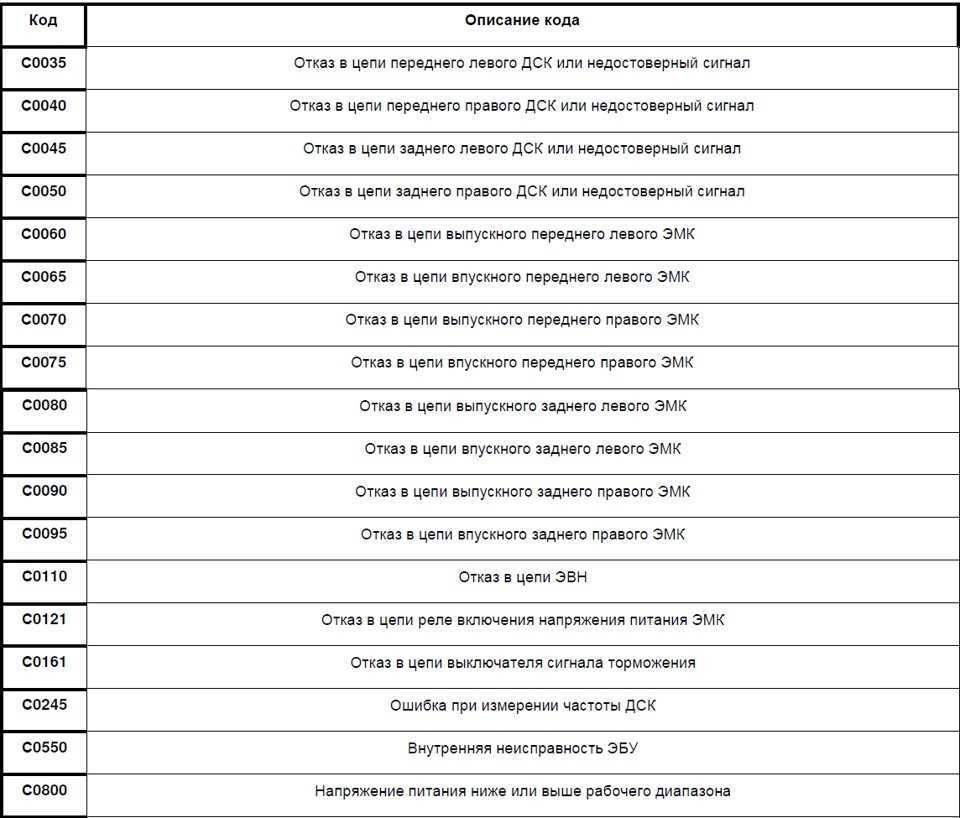

C100F— ошибка
Правый передний датчик системы АБС вышел из строя. Проверьте магистраль сенсора и устройство на предмет повреждений. Здесь может играть роль контактная группа проводки. Окисленные части могут давать сбои.
Ошибка АБС С1046
Обнаружена неисправность переднего левого датчика АБС. Модуль может загрязниться или окислились клеммы контактных групп проводки.
B2AAA— неисправность
Стандартный код поломки бортовой сети. Это означает, что один или несколько силовых проводов перетерлись и касаются к кузову машины.
Р0036 — поломка
Повреждена цепь нагревателя датчика кислорода после нейтрализатора. Устройство нужно внимательно продиагностировать и при необходимости заменить.
P0106: Ларгус— неисправность
Датчик абсолютного давления во впускном коллекторе передает неправильные данные. Устройство работает некорректно, выполните проверку на наличие загрязнений и повреждений.
Поломка P0133
Слишком медленный отклик ДК1 на изменение нагрузки на силовую установку. Сенсор может глючить по причине его засорения.
Неисправность P0171
Чрезмерно обедненная топливная смесь. Проверьте магистрали на паразитное подсасывание воздуха и настройки модуля.
P0300 — ошибка
Присутствуют множественные пропуски зажигания в двигателе. Проверьте всю систему и найдите поломку. Причиной становятся неисправные свечи.
Низкий уровень сигнала датчика детонации. Нужно выполнить диагностику и очистку детали.
P0363 — ошибка Ларгус
На автомобилях Lada ошибка указывает на множественные пропуски воспламенения, направленных на защиту каталитического нейтрализатора.
167013 — code
Код появляется в следствие неправильной работы двигателя или коробки передач. На Ларгусе это говорит о проблеме в системе зажигания и воспламенения смеси.
P1602 ошибка
Поломка показывает водителю, что проблема находится в отсутствии напряжения на бортовой сети. Здесь обычно сбоит аккумулятор или окисляются его клеммные выводы.
Р2108 — неисправность
Кодировка говорит водителю о поломках системы управления привода дроссельной заслонки. Ошибка чисто программная и устраняется изменениями прошивки.
Ошибка Р2119
Фактическое положение ДЗ отличается от установленного. Нужно почистить механический привод и проверить его калибровки.
Ошибки двигателя на Ларгусе
Ввиду использования множества сенсоров и датчиков на авто, неисправности двигателя перечесть в одном заголовке будет проблематично. Все они связаны с индикатором Чек на приборке.
Если загорается сигнальная лампа, следует немедленно отправиться на диагностику для поиска и устранения неисправности.
Ошибки датчика детонации
На приборке отвечают номера неисправностей 0326-0328. Если эти коды выскочили при диагностике — проверьте исправность сенсора и его проводки.
Ларгус: ошибка катализатора
Самым распространенным кодом выступает — Р0422. Шифровка говорит о слишком низкой эффективности системы нейтрализации выхлопа. Нужно заменить изношенный элемент.
Ошибка АБС
Система показывает неисправность питания одного из колесных датчиков. Сенсоры работают в сложных условиях и нередко подвергаются воздействию дорожных реагентов, грязи и пыли, что негативно сказывается на их долговечности.
Ошибки парктроника
Здесь популярны неисправности датчиков ассистента. Сенсоры, установленные на бамперах, нередко загрязняются и если машину не моют – рабочая часть модуля может выдавать ошибку. Для устранения поломки — помойте авто.
Лада Ларгус как сбросить ошибки?
Сбросить ошибки на Ларгусу достаточно просто. Многие говорят, что достаточно снять клеммы с аккумулятора на несколько минут. Но этот способ не всегда работает. Ошибка Check Engine может и погаснет с приборной панели, но из памяти ЭБУ она не сотрется.
Для сброса ошибок используется все тот же диагностический сканер. Иными способами полностью удалить ошибки из памяти не получится. Ниже в видео показано, как сбросить ошибки Лада Ларгус:
Ошибки Лада Ларгус на панели приборов
Кроме ошибки CHECK ENGINE, на панели проборов Лада Ларгус могут возникать еще и дополнительные ошибки, такие как ошибки подушек безопасности. Эти ошибки сигнализируют о дополнительных проблемах в системах автомобиля. Для их чтения и диагностики используются такие же сканеры. А чтобы проверить приборную панель необходимо войти в режим самодиагностики, которая включается следующим образом:
