Что такое рулевая рейка?
Рулевая рейка – это одна из самых важных частей системы управления автомобилем, которая отвечает за передачу сигнала на колеса и обеспечивает правильное направление движения. Она является частью механизма рулевого управления и состоит из ряда соединенных зубчатых колес. Рулевая рейка позволяет водителю управлять поворотом колес, нажимая на руль, и благодаря этой механике автомобиль гибко и точно реагирует на управление.
Хорошо работающая рулевая рейка – это залог безопасной езды и маневренности автомобиля, поэтому следует обратить внимание на симптомы поломки и периодически проводить профилактические работы, если вы заметили любые отклонения в работе механизма
- Рулевая рейка может убиться, что приведет к тому, что единственным способом управлять автомобилем станет быть переключение зубчатой рейки вручную.
- Также могут появиться утечки жидкости в прокладках, приводящих к неравномерному управлению автомобилем.
- Помимо этого, неисправность рулевой рейки может проявляться звуковыми эффектами, похожими на стук основания машины, когда движется на неровной поверхности.
Как отремонтировать или заменить рулевое управление на KIA?
В каждом случае процесс ремонта может быть разным. Поэтому мы опишем стадии демонтажа, разборки, диагностики и установки рейки. В процессе вам может понадобиться заменить втулки, пыльники, набить смазки в некоторые детали этого механизма.
Итак, процесс ремонта рейки выглядит следующим образом:
- Для выполнения любых работ вам необходимо демонтировать рейку. Сделать это проще всего с помощью подъемника или смотровой ямы. Процесс демонтажа несложный, описывать его не имеет смысла.

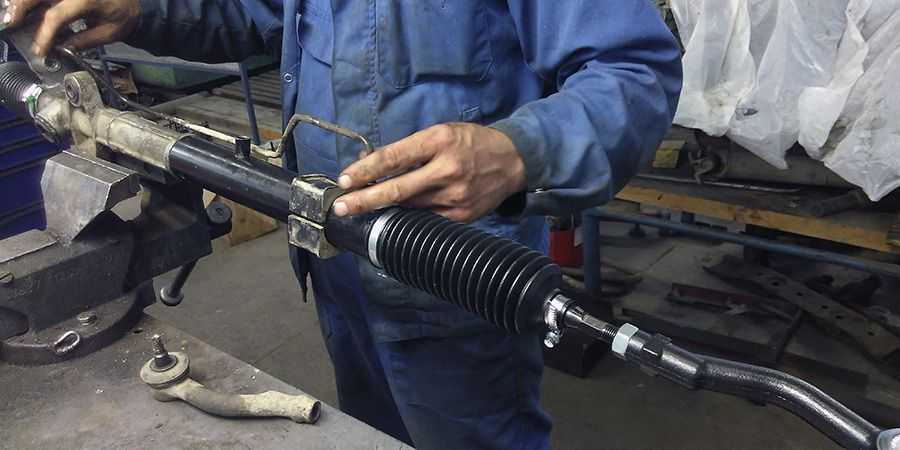

- Снятую рейку с тягами нужно установить в тиски, зажав ее в центральной части. Это поможет снять все оборудование с картера устройства и продолжить процесс ремонта.
- Если вы меняете рулевой механизм, нужно просто установить тяги на купленное устройство, проверить качественную затяжку хомутов пыльников.
- При ремонте нужно полностью разобрать устройство, снять втулки, просмотреть возможную выработку металлических элементов, включая и стенки самого картера рулевого механизма.
- Купите и установите новые детали, используя только оригинальные комплектующие или проверенные аналоги. Не ставьте в это устройство дешевые детали, так как вскоре они потребуют замены.
- Набейте смазки в нужные места (достаточно обычного литола, но можно купить и специальную смазку).
- Установите устройство на место, проведите закрепление и проверьте качество установки оборудования.
Симптомы поломки рулевой рейки на Kia Ceed 2013
Рулевая рейка является ключевым компонентом системы управления автомобилем, и ее поломка может привести к серьезным проблемам при управлении автомобилем. Вот несколько наиболее распространенных симптомов поломки рулевой рейки на автомобилях Kia Ceed 2013:
- Трудное вращение рулевого колеса — когда вы поворачиваете рулевое колесо, оно может перемещаться с трудом или даже застревать на месте. Этот симптом может указывать на проблему с рулевой рейкой или другими компонентами системы управления.
- Необычные звуки — если вы слышите странные звуки из под капота вашего автомобиля, такие как скрежет, стук или жужжание, то это может быть признаком того, что рулевая рейка начинает давать сбои.
- Неравномерная реакция на повороты — если ваш автомобиль не поворачивается как обычно или если радиус поворота не соответствует вашим действиям на руле, то это может быть симптом рулевой рейки, которая требует замены.
Если вы заметили один или несколько из этих симптомов на Kia Ceed 2013, необходимо обратиться к профессиональному автомеханику для диагностики и замены рулевой рейки. Работа в этой части автомобиля может быть опасной и требует специальных навыков и инструментов для ее выполнения.
Рулевая рейка Kia Ceed 2013: поломки и замена
Симптомы поломки
Рулевая рейка является одной из наиболее важных деталей в системе управления автомобилем, поэтому ее поломка может привести к серьезным проблемам на дороге. Одним из наиболее явных симптомов поломки рулевой рейки является ухудшение рулевого управления. Возможны случаи, когда руль начинает буксовать или слегка трястись при повороте. Также механизм рулевой рейки может издавать странные звуки при повороте руля, что является серьезным признаком того, что поломка произошла.
Замена рулевой рейки Kia Ceed 2013
При поломке рулевой рейки Kia Ceed 2013 замена является единственным решением проблемы. Это достаточно сложная процедура, поэтому обычно владельцы автомобилей предпочитают обращаться к опытным и квалифицированным механикам. Процесс начинается с демонтажа старой рулевой рейки. Затем новая рейка устанавливается на место старой, а затем производится проверка корректности ее работы. В случае, если все выполнено правильно, автомобиль должен иметь более точное и легкое рулевое управление, чем раньше.
В заключение стоит отметить, что регулярный технический осмотр вашего автомобиля, включая проверку рулевой рейки, может помочь избежать серьезных поломок и проблем на дороге. Поэтому не стоит откладывать эту процедуру на потом.
Как отремонтировать рулевую рейку Kia Ceed
Перед началом ремонта рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля и использовать необходимые инструменты. Это поможет избежать непредвиденных проблем и обеспечить успешное выполнение всех этапов ремонта.
Шаг 1: Подготовка
Перед началом работы необходимо подготовить автомобиль к ремонту. Убедитесь, что автомобиль выключен, рулевое колесо находится в прямом положении и автомобиль установлен на подъемник или имеет надежную поддержку на механическом уровне.
Шаг 2: Снятие рулевой рейки
Для начала необходимо отсоединить батарею автомобиля и подушку безопасности рулевого колеса, чтобы предотвратить случайную активацию подушки безопасности во время работы. Затем снимите рулевое колесо и центральный кронштейн. Отсоедините шарниры привода рулевой рейки и отверните затяжные болты, крепящие рулевую рейку к кузову автомобиля.
Шаг 3: Очистка и проверка
После снятия рулевой рейки необходимо очистить ее от грязи, пыли и старой смазки. Также рекомендуется проверить состояние уплотнительных колец, поршня и прочих деталей рулевой рейки на предмет повреждений или износа.
Шаг 4: Замена деталей
При необходимости замените изношенные или поврежденные детали рулевой рейки. Это могут быть уплотнительные кольца, поршень, шарниры привода и другие детали. Убедитесь, что новые детали полностью соответствуют модели вашего автомобиля.
Шаг 5: Сборка и установка
После замены деталей проведите сборку рулевой рейки в обратном порядке. Убедитесь, что все детали правильно установлены и затянуты. При необходимости примените регулировку усилия на рулевой рейке.
Шаг 6: Проверка и тестирование
После установки рулевой рейки проведите тщательную проверку работоспособности. Проверьте, что рулевая рейка не имеет зазоров и вибраций, а также правильно передает усилие с рулевого колеса на колеса автомобиля. При необходимости повторите регулировку.
| Шаг | Действие |
|---|---|
| 1 | Подготовка |
| 2 | Снятие рулевой рейки |
| 3 | Очистка и проверка |
| 4 | Замена деталей |
| 5 | Сборка и установка |
| 6 | Проверка и тестирование |
Следуя данной инструкции, вы сможете самостоятельно отремонтировать рулевую рейку Kia Ceed. Однако, если у вас возникнут трудности или сомнения, рекомендуется обратиться к специалистам или авторизованному сервисному центру Kia для получения квалифицированной помощи.
Диагностика и регулировка рулевой рейки на Ceed
На всех поколениях этого автомобиля для самостоятельной диагностики можно использовать несколько рекомендаций специалистов.
Заглушите автомобиль и попробуйте достаточно быстро провернуть несколько раз рулевое колесо вправо-влево до упора зоны свободного хода. На исправной рейке не должно быть никаких посторонних стуков в крайних точках. Но наличие стука еще не означает, что рейку нужно менять. Дело может быть в рулевых тягах, шаровых опорах, рулевых наконечниках.
Откройте капот автомобиля, а лучше поднимите его на подъемнике или выставьте на смотровой яме. Доберитесь до рейки и осмотрите ее внимательно. Если есть потеки гидравлической жидкости или масла, нужно ремонтировать устройства. Возьмитесь рукой за тягу, подергайте ее в разные стороны. Если тяга люфтит в месте крепления к рейке, можно отправляться на ремонт.
Регулировка рулевой рейки является занятием бесполезным и бессмысленным. Регулируется здесь лишь одна деталь, и она никак не поможет вам продлить срок жизни оборудования. Поэтому нужно заниматься либо заменой, либо ремонтом устройства.
Замена втулок рулевой рейки Ремонт и стоимость услуг
Что такое все монтажные втулки рулевой рейки?
Рейка рулевого управления с гидроусилителем — это часть, которая преобразует усилие рулевого колеса в полезное поперечное направление. Рулевой механизм или рулевая рейка крепится к раме автомобиля. Поскольку установка его непосредственно на раму вызовет сильный дорожный шум и ощущение «шума» при рулевом управлении, его устанавливают с помощью монтажных втулок рулевой рейки. Эти стальные втулки окружают каждую точку крепления на рулевой рейке вашего автомобиля.Сами рукава также обтянуты неопреновой резиной. Вместе втулки способны гасить естественную вибрацию, возникающую при движении, и позволяют управлять автомобилем без чрезмерного дорожного шума или обратной связи в рулевом колесе. Если втулки крепления рулевой рейки изношены или расшатались, рулевое колесо будет стучать, а рулевое управление в целом будет менее отзывчивым.
Наша рекомендация:
Рулевой механизм или рейка проверяются при каждой проверке подвески и рулевого управления вашего автомобиля.Втулки крепления рулевой рейки включены во время этих проверок. Если установочные втулки рулевой рейки изношены или ослабли, попросите одного из наших опытных механиков заменить их.
Необходимость замены рулевой рейки на Kia Ceed 2013
Рулевая рейка — это важный элемент автомобиля, который отвечает за передвижение колес и контроль над управлением автомобилем. При возникновении неисправностей в рулевой рейке, владельцам автомобилей Kia Ceed 2013 следует обратиться к экспертам для замены данного элемента.
Основные признаки неполадок в рулевой рейке включают появление непривычных звуков, таких как стуки или скрипы, нештатные движения руля, дребезжание и игра в руле. Водители могут также заметить, что автомобиль начал плохо реагировать на управление или задействовать большой усилие при стирании колес.
Замена рулевой рейки на Kia Ceed 2013 является сложным процессом, который требует повышенной внимательности и опыта в автомобильном ремонте
При этом следует обратить внимание на выбор качественных деталей и опытных мастеров для осуществления данной процедуры
Если вы заметили неисправности в рулевой рейке своего автомобиля Kia Ceed 2013, не занимайтесь самостоятельной заменой данного элемента. Обратитесь к профессионалам с целью проведения качественного ремонта вашего автомобиля.
Ремкомплект рулевой рейки Kia Ceed
Ремонтный комплект для рулевой рейки Kia Ceed JD и ED состоит из:
- Втулки реечного механизма (на чертеже обозначена кодом 56521B);
- Упора (номер на чертеже — 56524B). Не всегда нужно менять запчасть, однако лучше купить ее перед демонтажем конструкции, чем разобрать весь узел, обнаружить износ упора и не иметь исправной детали для замены;
- Нескольких хомутов с червячным механизмом диаметром 55-65 мм, которые устанавливаются на пыльниках рулевых тяг. Зафиксировать заводские крепления на Киа Сид не получится;
- 500-800 мл автомобильной литиевой смазки.
Перед заказом компонентов для ремонта Киа Сид 1 и 2 поколения лучше оценить заранее, в каком состоянии находятся тяги (люфтят ли они), наконечники, защитные резиновые чехлы. Процесс замены этих деталей не займет много времени, если купить все необходимое сразу.
Диагностика рулевых реек Киа Сид
Если присутствует подозрение на проблемы с рулевой рейкой, то необходимо отправиться в автосервис, где будет проведена диагностика. Для начала на заглушенной машине определяется наличие стука и люфта при помощи подергивания руля вправо и влево. Если проблема имеется, то необходимо исследовать все взаимосвязанные детали: рулевые рейки, тяги, наконечники, шаровые опоры, рулевой фал в шлицевых соединениях, крестовину на рулевом валу, сайлентблоки. Иногда бывает, что стучит и люфтит вовсе не рейка, а другая деталь, поэтому такой осмотр позволяет конкретизировать проблему.
Если проблема все-таки связана с рейкой, то следует узнать, откуда исходит стук. Для начала исследуется выдвижная планка, которую специалист обхватывает рукой и дергает с усилием вверх-вниз. Если ощущение стука присутствует, то это говорит об износе скользящей втулке. Если же с планкой все в порядке, то нужно осмотреть вал рулевой рейки. Если и в нем нет неисправностей, то проблема обычно заключается в увеличении зазора между зубчатой планкой и шестерней внутри рейки.
Внутрь попадает грязь, после чего уплотнительные кольца и сальники портятся. Из-за нарушения герметичности масло начинает вытекать.
При проблеме тугого руля, нужно заглянуть под автомобиль, чтобы выявить течь масла, если она есть. Ее может и не быть, и тогда следует проверить уровень гидравлической жидкости, которая находится в бачке. То же самое следует сделать, если слышится неприятный шум. Проблема может скрываться в клапанах во внутренней части рейки либо в насосе гидроусилителя.
Стоимость замены рулевой рейки на Kia Ceed 2013 в России
Замена рулевой рейки на Kia Ceed 2013 – это серьезный ремонт, который может потребовать значительных затрат на части и работу. Стоимость варьируется в зависимости от региона, сервисного центра и используемых комплектующих.
Ориентировочная стоимость ремонта рулевой рейки на Kia Ceed 2013 в России может начинаться от 20 000 рублей и доходить до 50 000 рублей в зависимости от сложности работы и типа использованной рулевой рейки.
Цены на ремонт рулевых реек на Kia Ceed 2013 могут отличаться в каждом регионе России, например, в Москве цена за замену рулевой рейки на Kia Ceed 2013 может быть выше, чем в других регионах.
Цена на рулевую рейку на Kia Ceed 2013 может варьироваться в зависимости от качества запчастей и производителя. Рекомендуется выбирать комплектующие только известных производителей для длительной эксплуатации.
KIA Ceed SW › Logbook › Ремонт рулевой рейки
Зимой, после поездки в 1000 км покатать на горных лыжах в ГЛЦ Аджигардак (г. Аша), которые закончились еще и в добавок переломом ноги, был замечен новый стук при проезде гребенки в рулевой рейке, а также при вхождении в резкий поворот с торможением стук с частотой вращения колес похожий на стук наружных шрусов.
В очередной раз обратился к Igor-PV за диагностикой, в результате которой по первой проблеме была приговорена втулка рулевой рейки, по второй проблеме не ясно, решили что нужно устранять явные причины, а потом уже думать дальше.
В идеале самое простое, конечно, поменять рейку целиком, но цена вопроса превышает 12к рублей за Mando и 17к рублей за оригинал. По факту в обеих случаях будет лежать рейка TRW. Либо второй сложный (на самом деле не такой сложный при наличии помощника и подьемника) вариант эта разборка с заменой втулки цена которой 200 рублей, либо на выточенную из капролона.
Как понятно из названия пошли мы с RedLine96rus вторым путем и решено было производить это на двух машинах сразу, поскольку у него стук тоже присутствовал.Так как втулка — это слабое место в Cee’d, да и не только, заказали токарю выточить ее из капролона, чтобы забыть про эту проблему.
Ремонт у нас затянулся на два этапа с интервалом в 3 недели, поскольку первый окончился не совсем удачно, но об этом позже.
Изучил пару статей на драйве по ремонту, которые содержат почти исчерпывающую информацию по снятию, разборке, сборке и замене:Разборка и ремонт рулевой рейки Kia Ceed ED SW FLРемонт рулевой рейки KIA Ceed
Было куплено:— Втулка рулевой рейки Hyundai/Kia 56521-1H000 — 190 р.— Хомуты пыльников рулевой рейки Hyundai/Kia 57722-1G000 (2 шт.) — 232 р.— Пыльники рулевой рейки Hyundai/Kia 57740-1H000 (2 шт.) — 388 р.
Также понадобится:— Смазка типа литола или циатима, для закладки внутрь рейки (у меня была от трипода)— Спец клещи под под оригинальные хомуты, такие же нужны для вазовских хомутов шрусов (были куплены давно)— Газовый ключ— Тряпки и бензин — галоша для промывки— Хорошая яма или подъемник— Помощник
Описывать в подробностях все не буду — это все есть в записях выше, я только добавлю несколько моментов по ходу, поскольку фоток я почти не делал, руки всегда в смазке.

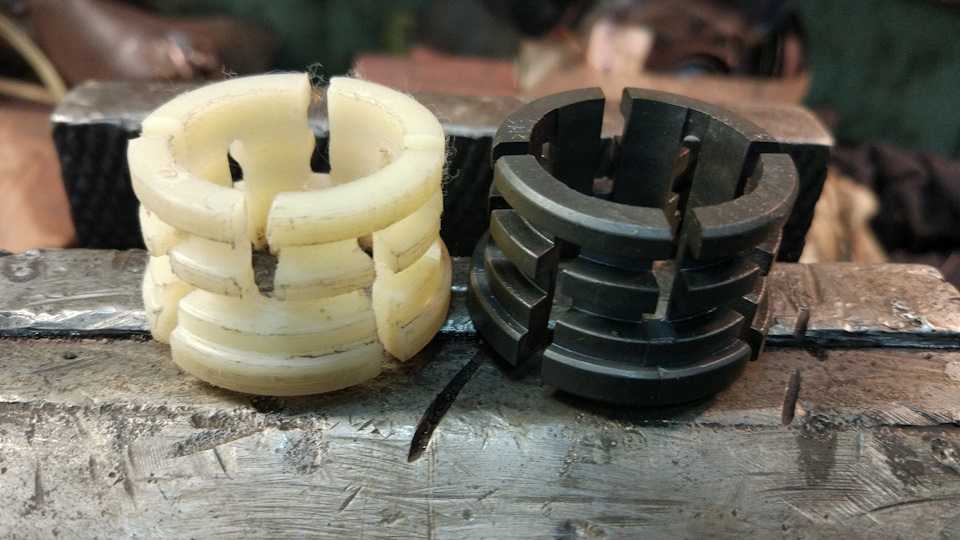

На моем Cee’d исходя из сервисной книжки на пробеге около 70 тыс.км. по гарантии меняли втулку, и если бы официалы сделали все нормально, то, возможно, ничего бы и не стучало, но об этом позже…
Первое что хочу добавить — карданчик в салоне после откручивания болта обязательно сразу нужно снять с рулевого вала рейки, если руками не получится то возьмите большую отвертку или монтажку. Иначе при сдергивании подрамника есть шанс что он не слетит и вы погнете кузов карданчиком.
Второе замечание — метить вал и карданчик только краской, перманентный маркер скорее всего смоется. Но можно и не метить, если промажете, то переставить на один зуб не долго. При этом если метите вал и карданчик, то нужно метить также положение вала относительно корпуса.
Первое что бросилось в глаза — это хомуты пыльников, точнее кабельные стяжки вместо них.

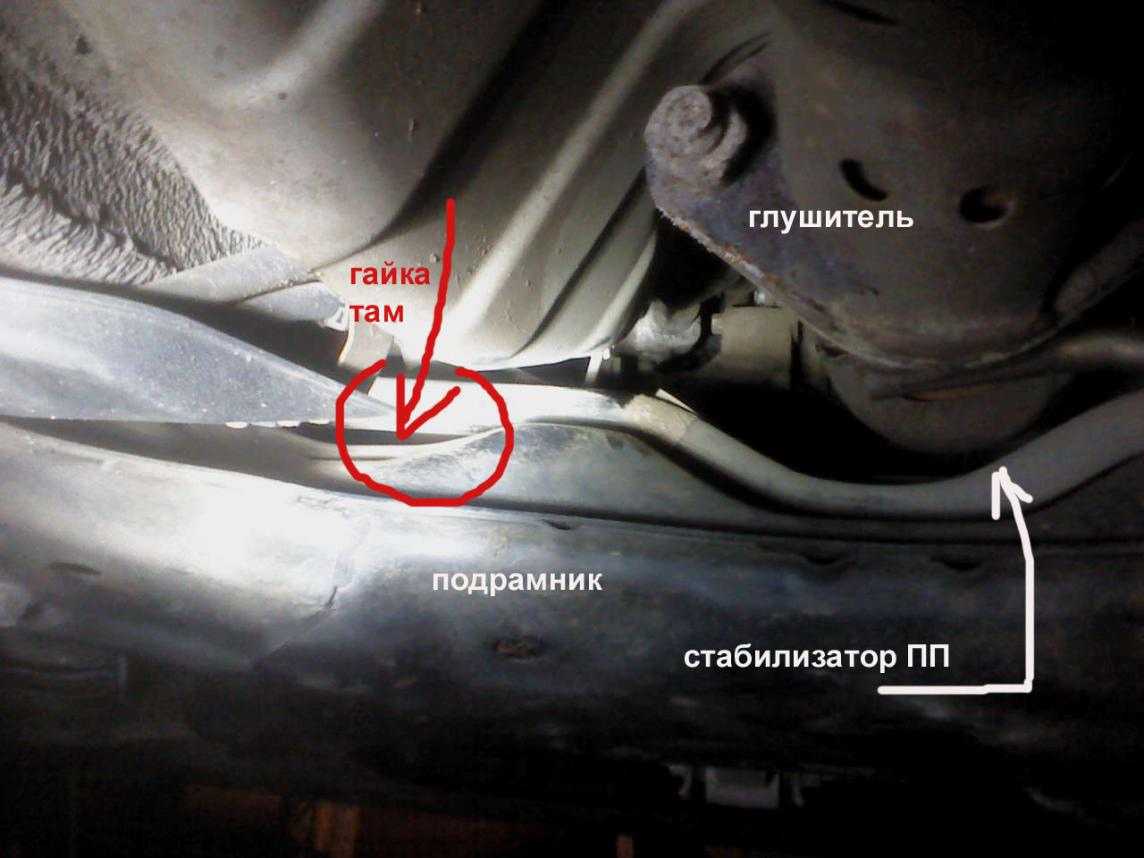

Третье замечание — откручивать стабилизатор не нужно, рейка поворачивается валом с кожухом сначала вперед по ходу движения, затем продевается через стабилизатор в сторону пассажира, вытаскивается рулевой наконечник с водительской стороны вперед и одновременно выводится корпус рейки из кронштейна подушки двигателя, после рейка вынимается полностью в сторону водителя.
Четвертое замечание — чтобы снять пластиковый пыльник не сломав крепления — нужно нагреть их феном, отогнуть и снять пыльник.
Пятое замечание — считать обороты гайки упора вала с правой стороны — не имеет смысла (там у всех около 10,5 оборотов), именно поэтому пришлось разбирать рейку второй раз.

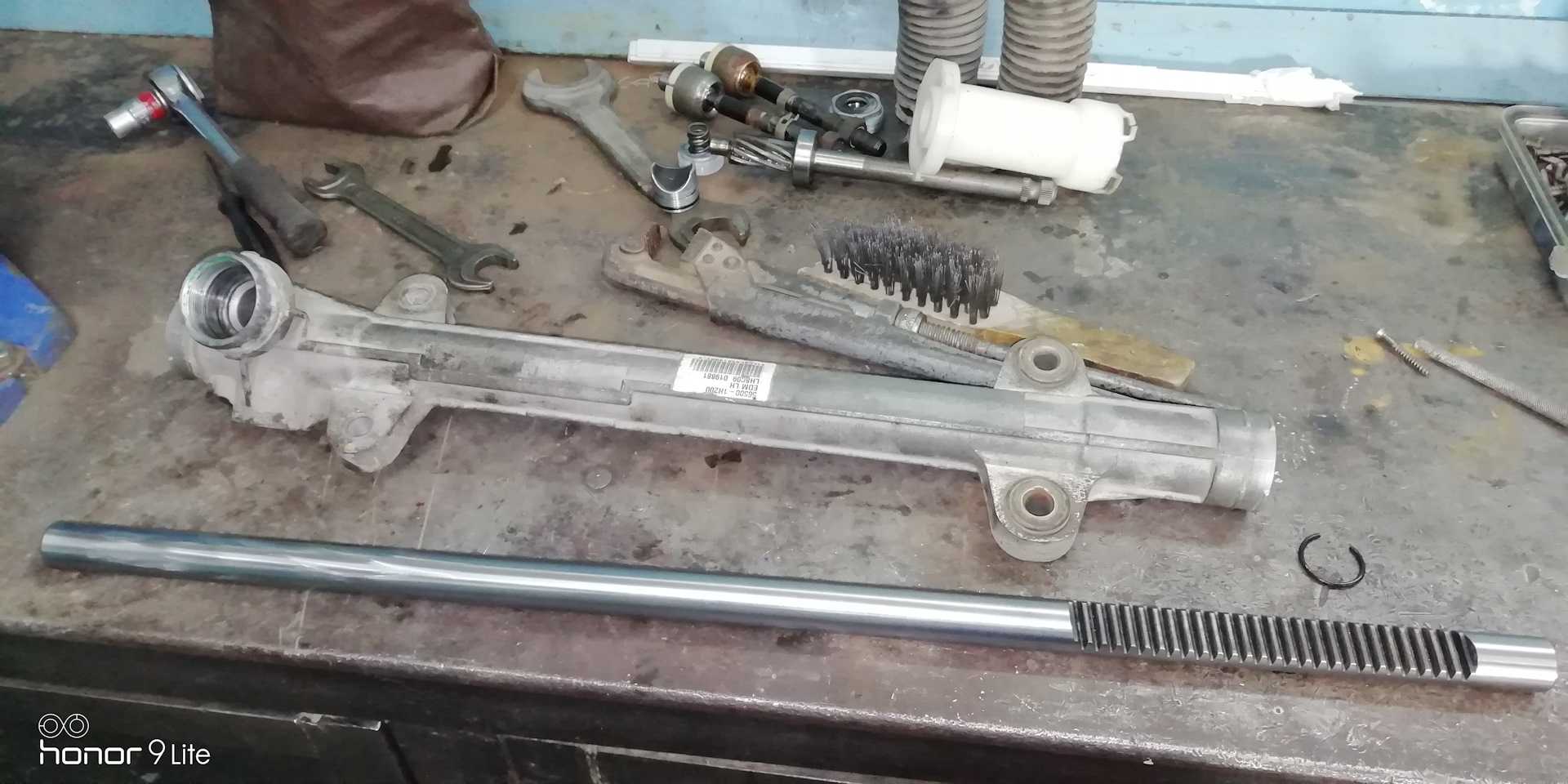

Сняли рейку, зажали в тисы, сняли пыльники, а там с правой стороны, где втулка, вода и сухой ржавый вал.
Рулевое управление
На автомобили Kia Cee’d устанавливают рулевое управление с электроусилителем и рулевым механизмом типа шестерня-рейка. Руловое управление автомобиля состоит из рулевого колеса, рулевой колонки, рулевого механизма, электроусилителя и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.
Рулевое колесо с подушкой безопасности водителя, в центральной накладке рулевого колоса установлен выключатель звукового сигнала. Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.
Рулевая колонка травмобезопасная, регулируемая по углу наклона, оборудована энергопоглощающими элементами, повышающими пассивную безопасность, и противоугонным устройством в выключателе (замке) зажигания 2, блокирующим её вал 1 (рис. 8.1). Промежуточный вал 7 рулевого управления соединен с валом рулевого механизма и валом 1 рулевой колонки карданными шарнирами 6. На рулевой колонке размещены также органы управления светом фар, указателями поворота, омывателом и очистителем ветрового стекла.
Рис. 8.1. Рулевая колонка: 1 — рулевой вал; 2 — выключатель (замок) зажигания; 3 — корпус рулевой колонки; 4 — механизм регулировки положения рулевой колонки; 5 — электроусилитель; 6 — карданный шарнир промежуточного вала; 7 — промежуточный вал

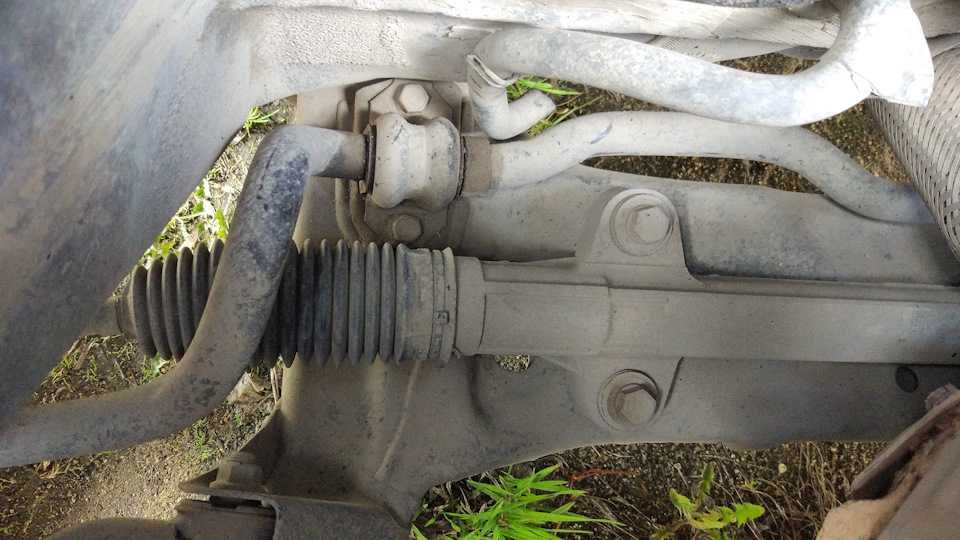

Рулевой механизм (рис, 8.2) установлен в подкапотном пространстве. Картер рулевого механизма закреплен на поперечине передней подвески.
Рис. 8.2. Р улевой механизм: 1 — наконечник рулевой тяги; 2 — рулевая тяга; 3 — защитный чехол; 4 — корпус рулевой рейки
Рулевые тяги 2 (см рис. 8.2) прикреплены к рейке рулевого механизма шаровыми шарнирами. Наконечники 1 рулевых тяг с помощью шаровых шарниров крепятся к поворотным кулакам передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение управляемых колес.
Осмотр и проверка рулевого управления на автомобиле
Регулярно проверяйте состояние рулевого управления, так как от него зависит безопасность движения.
При осмотре рулевог о управления особое внимание обращайте на состояние защитных чехлов и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы обязательно замените, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя
Проверьте расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси. В противном случае определите причину неисправности и устраните ее.
Поворачивая рулевое колесо от упора до упора, проверьте визуально и на слух:
— надежность крепления рулевого механизма и рулевого колеса;
— отсутствие зазора во втулках рулевых тяг и шаровых шарнирах наконечников рулевых тяг ;
— надежность затяжки и стопорения болтов крепления тяг к рейке и гаек пальцев шаровых шарниров;
— отсутствие заеданий и помех, препятствующих повороту рулевого колеса.
Если вы обнаружите стуки и заедания, отсоедините рулевые тяги от поворотных рычагов телескопических стоек и повторите проверку Если стуки и заедания не прекратятся, снимите рулевой механизм с автомобиля и отремонтируйте.
1. Проверьте состояние защитных чехлов наконечников рулевых тяг. Замените порванные, потрескавшиеся или потерявшие эластичность чехлы.
2. Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевою механизма. Перемещение механизма и стуки не допускаются.
3. Проверьте наличие люфтов в шаровых шарнирах наконечников рулевых тяг. Наконечники, шарниры которых имеют ощутимый люфт, замените Проверьте также надежность затяжки гаек пальцев шаровых шарниров наконечников рулевых тяг.
4. Проверьте состояние защитных чехлов рулевых тяг. Поврежденные чехлы обязательно замените.
Как заменить рулевую рейку Kia Ceed 2013: пошаговая инструкция
Шаг 1: Подготовка
Перед заменой рулевой рейки необходимо подготовиться. Проверьте, есть ли у вас все необходимые инструменты, включая гаечные ключи, отвертки и штангенциркуль. Отключите аккумулятор и отверните руль от колонки рулевого управления. Поднимите автомобиль на домкрате и обеспечьте его поддержку с помощью боковых подпорок.
Шаг 2: Демонтаж деталей
Для замены рулевой рейки необходимо снять карданный вал и защитный щиток. Отключите подводящие шланги и крепления на рулевой рейке и отверните крепления крестообразной тяги. Снимите рулевые наконечники с двух сторон и отключите штанги связи рулевого механизма.
Шаг 3: Замена рулевой рейки
Убедитесь, что новая рулевая рейка соответствует старой по размеру и параметрам. Смажьте новую рулевую рейку специальной смазкой и установите ее на место. Закрепите все крепления и заверните болты на 35-40 Нм. Установите все снятые детали и проверьте, работает ли ваш автомобиль корректно.
Шаг 4: Проверка и настройка
После замены рулевой рейки необходимо проверить работу системы управления рулевым колесом. Перед тем, как отправиться в путь, рекомендуется произвести настройку в соответствии с рекомендациями производителя автомобиля. Проведите корректировку параметров релаксации и усилия на руле в соответствии с требованиями производителя.
Итоги – стоит ли выполнять работу своими руками?
Если у вас сломалась рулевая рейка на KIA Ceed, не стоит отчаиваться. Даже новый оригинальный механизм стоит около 17 000 рублей, если не покупать его у официальных дилеров. Интересно, что в оригинальной упаковке для всех прошлых поколений поставляется рейка TRW, которую можно купить и дешевле без картонной коробки KIA. Но замена будет нужна не всегда. Очень часто можно обойтись довольно простыми ремонтными работами.
Киа имеет несложную конструкцию, но ремонтировать машину своими руками можно только с определенным опытом. Иначе проще обратиться к специалистам, которые выполнят работы за несколько часов. Учтите, что при сильном износе картера рулевой рейки лучше сразу заменить ее, а не выполнять ремонтные работы, которых хватит на несколько тысяч километров.
