Устройство рулевого управления

Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:

• рулевого механизма;
• усилителя;
• рулевого привода.

Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.

На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.

Чтобы автомобиль мог двигаться в заданном водителем направлении нужно рулевое управление. В систему рулевого управления входит рулевой механизм и рулевой привод. В этой статье мы подробно разберем устройство рулевого управления автомобиля и его работу.

И так, рулевой механизм может быть червячным, реечным и активным. Рассмотрим их устройство и работу подробнее…

Устройство реечного рулевого механизма

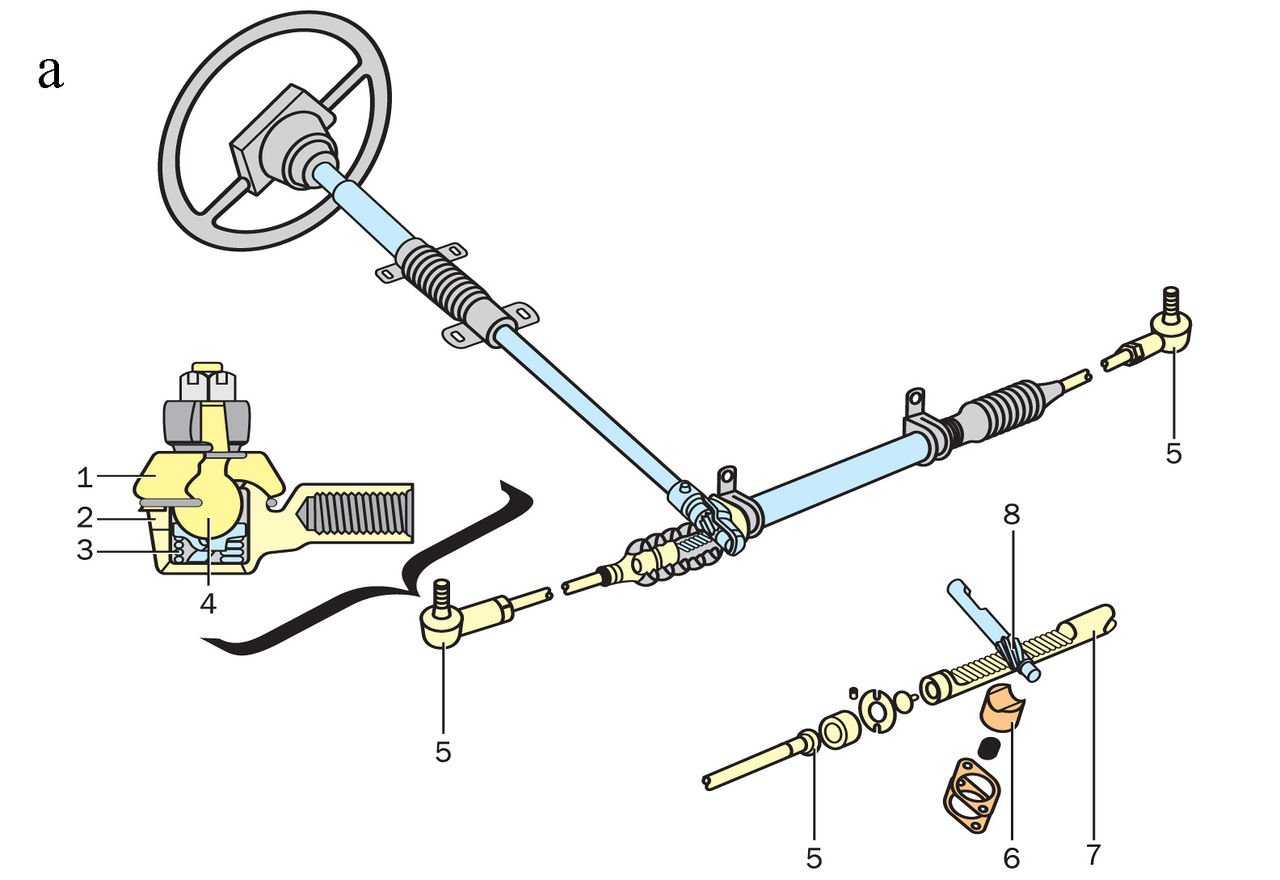

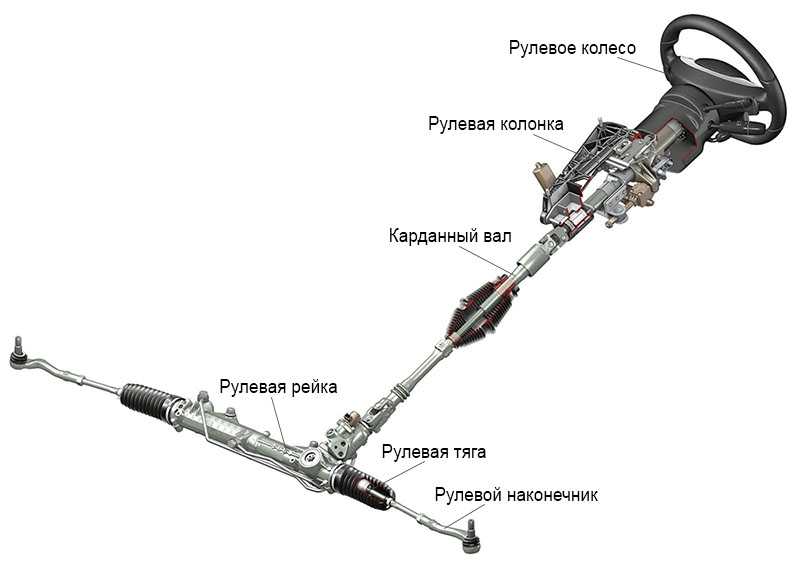

Реечный рулевой механизм – самый распространенный в наши дни, и состоит он из:

• Рулевого колеса (руля);
• Рулевого вала;
• Рулевой рейки, являющейся узлом, состоящим из зубчатой рейки и приводимой в движение рулевой шестерней. Концы зубчатой рейки имеют резьбовые отверстия для крепления рулевых тяг.
• Рулевых тяг, являющихся металлическими стержнями, имеющими на одном конце резьбу, а на другом – шарнирное шаровое устройство с резьбой.
• Рулевого наконечника – корпуса с шаровым шарниром и внутренней резьбой, куда вкручиваются рулевые тяги.

И так, рулевое колесо вращается, передавая усилие на шестерню, приводящую в действие рулевую рейку, которая выезжает из корпуса вправо или влево и передает усилие на рулевой рычаг с наконечником, вставленным в ступицу, поворачиваемую им.

Чтобы свести на минимум усилия водителя при работе с рулем, реечное рулевое устройство имеет усилители руля. Поговорим о них подробнее…

Усилители руля

К усилителям руля относятся вспомогательные устройства для обеспечения его вращения. К типам усилителей относятся электроусилитель, гидроусилитель, пневмоусилитель и гидроэлектроусилитель.

Гидроэлектроусилитель имеет ту же систему, однако вращение насоса осуществляется электромотором.

Электроусилитель также оснащен электромотором, который соединен непосредственно с рулевым валом или рейкой, а управление происходит электронным блоком. Второе название электроусилителя – адаптивный усилитель, поскольку можно в зависимости от скорости движения авто прикладывать разные усилия к вращению руля. Яркий представитель такой системы – Servotronic.

Пневмоусилитель близок по строению с гидроусилителем, однако вместо жидкости используется сжатый воздух.

Устройство активной рулевой системы

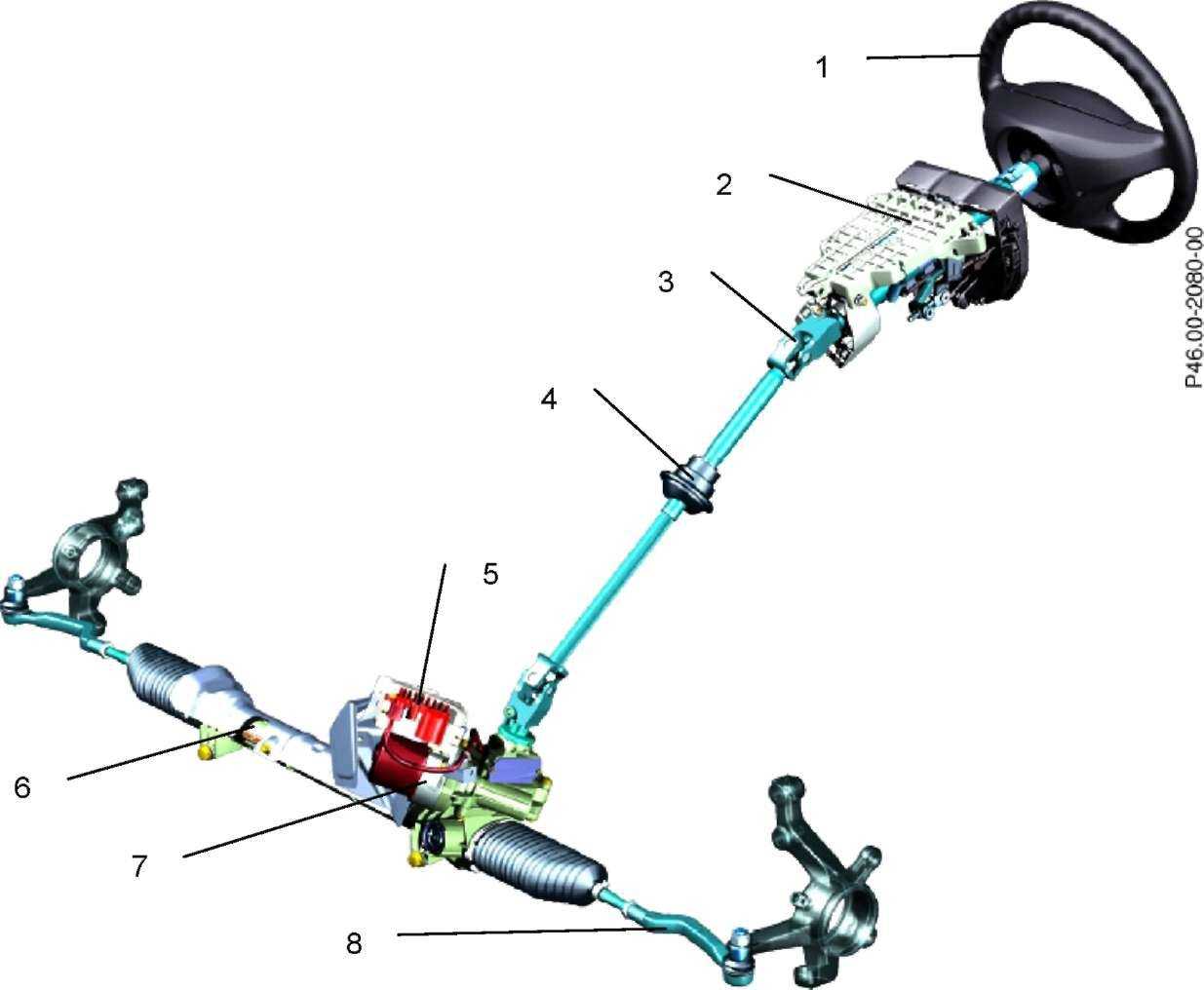

В наше время активная рулевая система является самой продвинутой. Состоит она из:

• Рулевой рейки с планетарным механизмом и электродвигателем;
• Блока электронного управления;
• Рулевых тяг, наконечников;
• Рулевого колеса.

Рулевое колесо начитает вращаться, а с ним и планетарный механизм, приводящий в действие рейку, однако в зависимости от скорости движения передаточное число будет разным.

Солнечная шестерня снаружи вращается электродвигателем, и передаточное число будет меняться в зависимости от скорости вращения. На большой скорости даже небольшое движение руля может привести к плачевным последствиям, поэтому электромотор включается, вращает солнечную шестерню, и при повороте нужно будет больше довернуть руль. Если скорость маленькая, то вращение электродвигателя происходит в другую сторону, и управление автомобилем становится более комфортным.

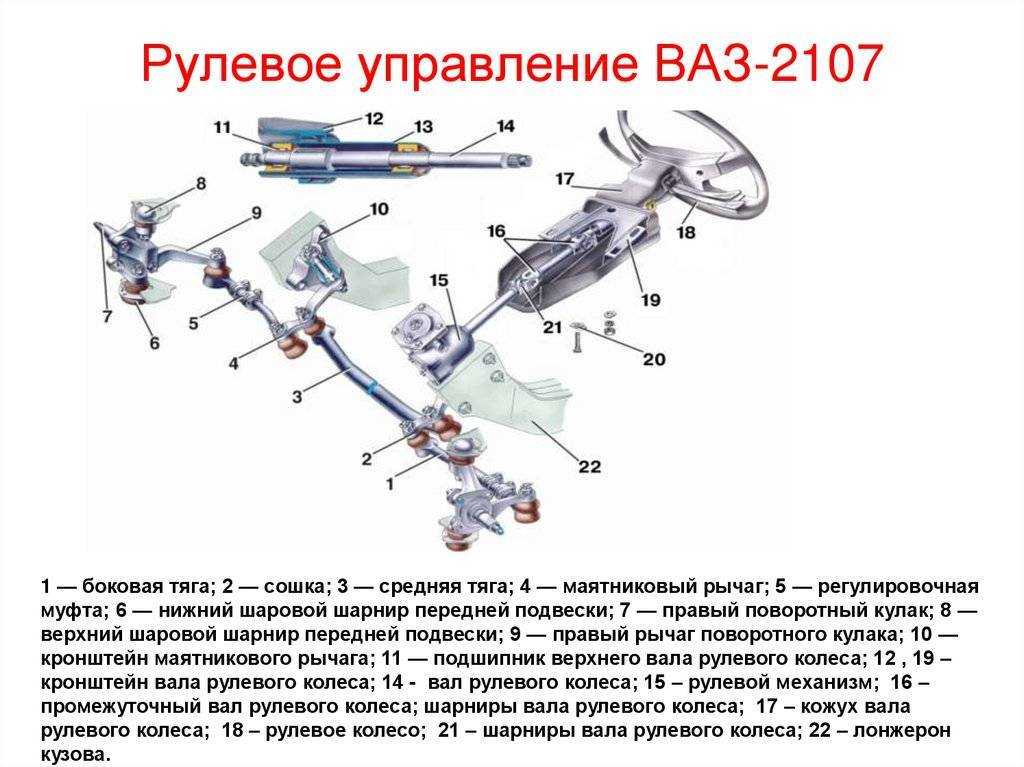

Устройство червячной рулевой системы

Червячная рулевая система состоит из:

• Руля;
• Рулевого вала с крестовиной – металлического стержня, с одной стороны которого есть шлицы для фиксации руля, а с другой – внутренние шлицы, которые крепятся к рулевой колонке.
• Рулевой колонки – литого корпуса, состоящего из червячной ведущей шестерни и ведомой, которая соединена с рулевой сошкой.
• Рулевых тяг, наконечников и маятников, в совокупности соединенных между собой шаровыми и резьбовыми соединениями.

Данной системой были оснащены старые модели «Жигулей» и «BMW».

Есть еще и винтовая система рулевого управления, схожая с червячным механизмом.

Более подробно с устройством и работой рулевого управления автомобиля вас познакомит это видео:

Пневматический усилитель руля

Поскольку в тормозах работал сжатый воздух, решение лежало на поверхности — сделать усилитель пневматическим.  Такие устройства были просты и дешевы, но очень шумны. При этом точно спрогнозировать, насколько надо крутить «баранку», чтобы вписаться в поворот, мог только очень опытный водитель. Дело в том, что пневматика работала по принципу «включено-выключено» — если руль повернуть чуть-чуть, усилитель не работал, на больших же углах «баранка» уже не сопротивлялась вращению, а уже сама рвалась из рук и колеса мгновенно выворачивались полностью. А попадись на дороге яма или выбоина, колеса из-за большой упругости воздуха могли повернуть, куда им вздумается.

Обычное дело

Для доступа к свечам достаточно снять декоративную крышку. Регламент предписывает замену через каждые 60 тыс. км пробега.

Крышка воздушного фильтра крепится двумя простыми защелками и далее свободно вынимается из корпуса. Интервал замены фильтра — каждые 45 тыс. км.

Замена топливного фильтра предусмотрена через каждые 60 тыс. км. К сожалению, для этого надо разбирать насос. Если нет опыта, такую работу лучше доверить сервису. Доступ к насосу довольно простой.

Откидываем правую часть подушки заднего сиденья со стороны спинки, вынимаем вырезанную часть ковра и откручиваем крышку технологического отверстия в кузове, которая крепится четырьмя саморезами.

Крышка самого насоса закреплена обычными болтами с шестигранными головками, проблем с демонтажом не возникнет. Если будете аккуратны с резинками при разборке-сборке насоса, то их можно использовать повторно.

Есть комплектации с механическим ручником и электрическим. Для доступа к механизму регулировки обычного ручника откидываем центральный подлокотник и вынимаем коврик. Салонный фильтр спрятан за бардачком. Замена довольно проста, по регламенту — через каждые 15 тыс. км.

Тормоза — дисковые спереди и сзади. Для замены передних колодок специнструмент не понадобится. Сзади привычно нужен «утапливатель». Процесс замены от типа ручника не зависит. Штуцеры для прокачки расположены удобно. Интервалы замены тормозной жидкости не оговорены: меняют ее просто по степени загрязненности.

Классификация рулевого управления

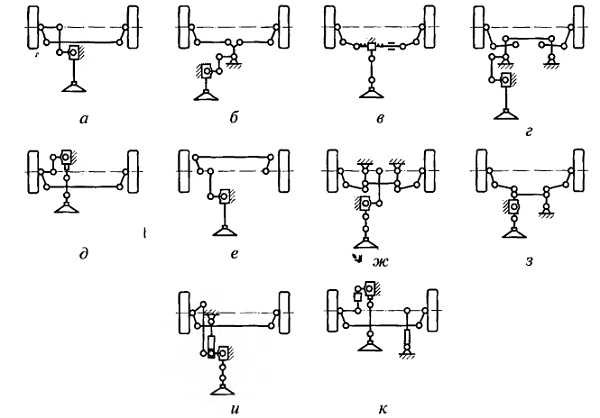

Принципиальных отличий между разными типами рулевого управления нет, но часто его классифицируют по типу редуктора рулевого механизма:

Тип редуктора «шестерня-рейка».

Устройство рулевого управления с редуктором типа «шестерня-рейка» 1 — руль; 2 — рулевой вал с шестерней; 3 — рейка; 4 — рулевые тяги; 5 — поворотные рычаги; 6 — колеса.

Это самая распространенная разновидность рулевого редуктора, которая за годы использования показала свою надежность.

Принцип действия очень простой: на рулевом валу (который отходит от рулевой колонки) закреплена продолговатая шестерня. Рулевая рейка имеет зубчатый участок, который входит в зацепление с этой шестерней. При вращении руля шестерня вращается на месте и толкает зубчатую рейку в одну или другую сторону. Соответственно приходят в действие и рулевые тяги.

Передаточное число на рейке может быть неизменным, а может меняться ближе к краям. Получить такой эффект просто: нужно изменить наклон зубьев на рейке. Благодаря этому для поворота на большой угол не нужно «крутить баранку» до посинения, количество оборотов руля для маневра сокращается.

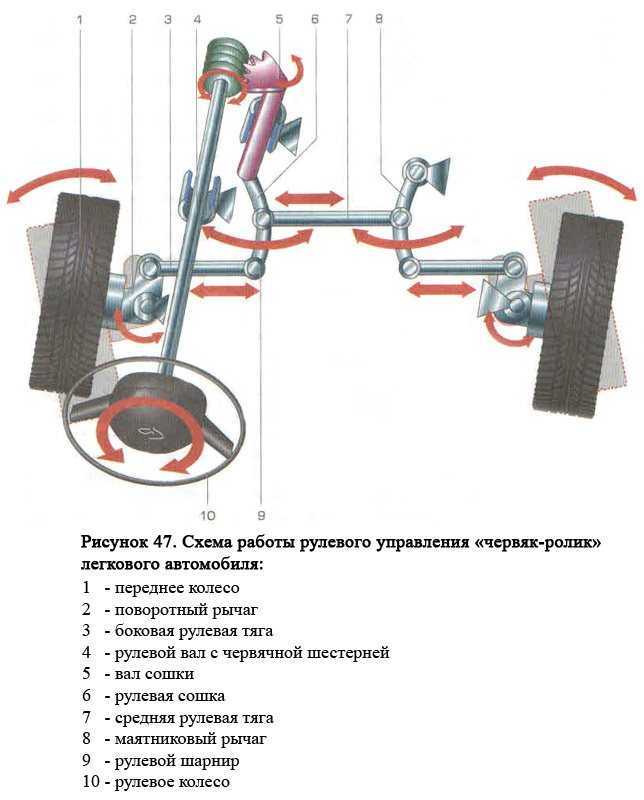

Тип редуктора «червяк-ролик».

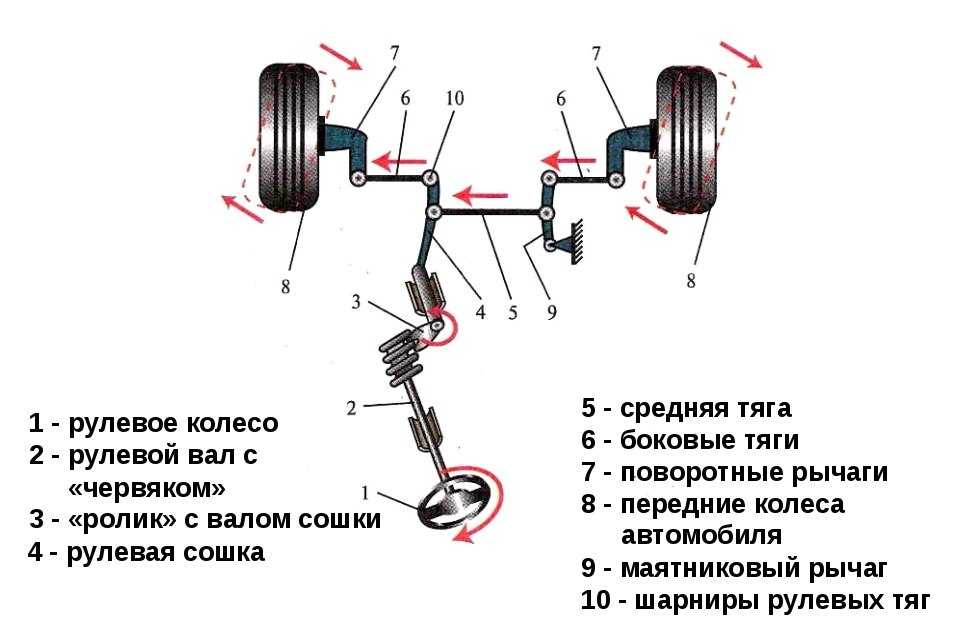

Устройство рулевого управления с редуктором типа «червяк-ролик»: 1 — руль; 2 — рулевой вал с червяком; 3 — ролик с валом сошки; 4 — рулевая сошка; 5 — средняя тяга; 6 — боковые тяги; 7 — поворотные рычаги; 8 — колеса; 9 — маятниковый рычаг; 10 — шарниры рулевых тяг.

Этот тип редуктора можно назвать устаревшим, поскольку его давно перестали устанавливать на автомобили. Тем не менее, он еще встречается на старых машинах.

В основе заложена червячная передача, в которой червяк закреплен на дополнительном валу рулевой колонки. При повороте руля вращается червяк и приводит в движение ролик, стоящий с ним в зацеплении.

Сдвигаясь по нарезке червяка, ролик заставляет вращаться вал, на который он установлен и к которому присоединен рычаг рулевой сошки. Вал вращается, рулевая сошка описывает полукруг, приводит в действие остальные элементы рулевого привода (среднюю тягу, маятниковый рычаг, боковую тягу, поворотные кулаки колес).

Винтовой тип редуктора.

Устройство редуктора рулевого управления винтового типа

По принципу действия он очень похож на червячный редуктор. Однако на дополнительном валу рулевой колонки установлен не червяк, а винт. Он входит в зацепление с гайкой, на наружную сторону которой нанесен зубчатый обод. Когда вращается винт, гайка поворачивается в одну или другую сторону и поворачивает рулевую сошку, а она уже направляет остальные компоненты рулевого привода.

В усовершенствованных моделях на винт ставится шариковая шайба, которая служит промежуточным элементом между ним и гайкой. При вращении винта шарики сдвигают шайбу, а она поворачивает гайку. Когда на легковые автомобили начали массово устанавливать гидроусилитель руля (ГУР), червячный редуктор вышел из обихода – к нему ГУР не поставишь. На его место пришел реечный привод, а винтовой «перекочевал» на тяжелые автомобили.

Кроме редуктора, в рулевом механизме могут отличаться типы передачи усилия на управляемые колёса. Более простой считается конструкция с реечным редуктором: от рулевой рейки отходят две рулевые тяги, которые крепятся к поворотным кулакам колес. Для того, чтобы соединение было подвижным, но без люфтов, используются шаровые наконечники.

На редуктор с червячной или винтовой передачей подходит другой тип рулевого механизма. Его называют рулевой трапецией и состоит он из довольно сложной системы рычагов. Сложность конструкции оправдывается большей мощностью, так что рулевая трапеция с винтовым редуктором ставится на грузовые автомобили, в то время как рулевая рейка лучше подходит для легковых.

И, наконец, систему рулевого управления классифицируют по типу усилителя: ГУР, ЭГУР и ЭУР.

1. ГУР – гидравлический усилитель, классический тип. Он и сегодня ставится на автомобили, но постепенно уступает дорогу более современным видам усилителя;
2. ЭГУР – электрогидравлический усилитель руля. В нём электромотор выполняет вспомогательную функцию, в то время как основная работа выполняется гидравликой;
3. ЭУР – электроусилитель, современный способ управлять автомобилем. Электромотор умножает усилие, которое водитель прикладывает к рулю, то есть работает без каких-либо гидравлических элементов.

Слайд 10 Тормозная система автомобиля Механическая тормозная система применяется в работе стояночного
