Расположение предохранителей хендай элантра 4 поколения

3. Замена предохранителей

Предохранители

Предохранители защищают цепи электрооборудования автомобиля от перегрузок.

В автомобиле имеется 2 (или 3) блока предохранителей, один из которых расположен в салоне сбоку на передней панели со стороны водителя, второй в моторном отделении около аккумуляторной батареи. Если какая-либо лампа, прибор или выключатель не работают, в первую очередь проверьте соответствующий предохранитель. Если предохранитель перегорел, это можно определить визуально.

Проверку предохранителей начинайте с блока, расположенного в салоне автомобиля. При замене предохранителя, убедитесь, что новый предохранитель имеет такую же номинальную нагрузку, как и перегоревший. Если предохранитель перегорает достаточно часто, это свидетельствует о неисправности электрооборудования автомобиля, в этом случае обратитесь на станцию технического обслуживания для диагностики. Предохранители бывают трех типов: планочного, кассетного и плавкие вставки.

Блок предохранителей в салоне

1. Переведите ключ в замке зажигания в положения «LOCK» или «OFF».

2. Снимите защитную крышку.

3. Вытащите предохранитель, используя специальный съемник, находящийся в блоке предохранителей в моторном отделении.

4. Проверьте предохранитель, при необходимости замените его.

5. Вставьте новый предохранитель, соответствующий по номинальной силе тока в блок предохранителя.

Если у Вас нет подходящего предохранителя для замены, временно используйте подходящий предохранитель цепи, которая Вам в данный момент не нужна, например, предохранитель прикуривателя.

Если фары головного света не работают после замены предохранителя, проверьте и в случае необходимости замените дублирующие предохранители в моторном отделении.

Предохранитель памяти

Ваш автомобиль оборудован специальным предохранителем памяти, который препятствует разряду аккумуляторной батарей во время

Блок в салоне

Он находится под панелью со стороны водителя, за защитной крышкой.

Описание

p, blockquote 7,0,0,0,0 —>

1	10А Сигналы поворота, лампы заднего хода
2	10А Подсветка приборной панели, ДХО, генератор, блок временных задержек стеклоочистителей, штатная сигнализация
3	15А Подушки безопасности
4	10А Аварийная сигнализация
5	10А Мотор отопителя салона
6	10А Передняя правая фара, внутреннее освещение
7	10А Передняя левая фара, внешнее освещение
8	10А Штатная сигнализация, цепь запуска
9	10А Часы, электрические зеркала, аудио
10	10А Круиз-контроль, ЭБУ, ЭБУ АКПП, спидометр
11	10А АБС
12	10А Лампа индикации подушек безопасности
13	30А Обогрев заднего стекла
14	20А Мотор выдвигающейся антенны
15	15А Центральный замок, люк
16	15А Лампы стоп-сигнала, электро стеклоподъемники
17	10А Обогрев заднего стекла и обогрев боковых зеркал
18	15А Прикуриватель и розетка 12В
19	10А Не используется
20	10А Кондиционер, лампы передних фар, электро стеклоподъемники
21	15А Задний стеклоочиститель и омыватель
22	20А Передний стеклоочиститель и омыватель
23	20А Подогрев сидений
24	10А Климат-контроль, блок временных задержек стеклоочистителей, затемнение зеркал, люк
25	15А Свет салона, багажника, замка зажигания, диагностический разъем, аудио
Short connector	Перемычка. Подсветка бардачка, аудио, управление климат-контролем
P/WDW	30А Электро стеклоподъемники
spare	Запасные предохранители

В зависимости от комплектации возможно расположение отдельных элементов реле с обратной стороны блока.

Как сбросить адаптацию электронного блока АКПП?

Обязательно: для выполнения такой (программной) адаптации необходимо, чтобы автомобиль стоял на «паркинге» (P) и никуда не двигался! Двигатель может работать, главное, чтобы машинка не была в движении;
После активации платной версии (один раз заплатили и всё) hobDrive – заходим в настройки и выбираем тип ЭБУ своего автомобиля (в моем случае – Hyundai Avante MD 1.6 GDI ECM+AT+TPMS+OBD);
Убеждаемся, что зажигание машинки включено и программа подключилась к авто;
Жмём в правом нижнем углу – «Экраны», выбираем вкладку «Reset ECU» и там нажимаем на кнопку «Reset ECU AT»;
Ждём несколько секунд, и эта кнопка станет зеленого цвета — готово, адаптация АКПП сброшена!

Вот и всё, буквально 1 минутка и всё, вы успешно адаптировали «автомат» на машинке Hyundai Avante MD !

В дальнейшем вы заметите, что коробка стала переключать передачи как-то иначе – значит всё прошло успешно!

FAQ

What are the fuses in the Hyundai Elantra 2023 used for?
A: The Hyundai Elantra 2023’s fuses guard against overloading and short-circuiting, which may result in major harm or even fires to the electrical components.

What many of fuses does the Hyundai Elantra 2023 have?
A: The Hyundai Elantra 2023 has a different amount of fuses depending on the trim level and choices. But normally, there are between 30 and 40 fuses.

Where is the Hyundai Elantra 2023’s fuse box located?
A: The fuse box is normally found on the driver’s side of the Hyundai Elantra 2023 beneath the dashboard.

Can the Hyundai Elantra 2023 have more electrical issues because of a blown fuse?
A: If a blown fuse isn’t changed right away, the Hyundai Elantra 2023 may have further electrical issues.

What is the Hyundai Elantra 2023’s fuse amperage rating?
A: The electrical component that each fuse covers determines the amperage rating of the fuse in the Hyundai Elantra 2023.

What happens if I use a fuse rated for more amperage than is suggested?
A: Using a fuse with a greater amperage rating than the one that is advised might overload an electrical component, which could lead to damage.

How can I tell if a fuse in my Hyundai Elantra 2023 has blown?
A: You may physically examine the fuse or use a multimeter to check for continuity to see whether a fuse in your Hyundai Elantra 2023 has blown.

Can I use a different kind of fuse to replace a fuse in my Hyundai Elantra 2023?
A fuse in your Hyundai Elantra 2023 should not be replaced; instead, a fuse of the same kind and amperage rating should be used.

What should I do if I’m unsure which fuse in my Hyundai Elantra 2023 is the issue?
A: It is advised to go to the owner’s handbook or have a certified mechanic examine your Hyundai Elantra 2023 if you are unsure of which fuse is the issue.

How often can fuses in a Hyundai Elantra 2023 be changed?
A: The fuses in the Hyundai Elantra 2023 usually hold up for the duration of the vehicle, however, they could need to be changed if they are damaged or blown.

In my Hyundai Elantra 2023, can I use a fuse with a lower amperage rating than the suggested rating?
A: No, doing so might result in the electrical component failing or malfunctioning if you use a fuse with a lower amperage rating than what is advised.

What distinguishes a circuit breaker from a typical fuse in the Hyundai Elantra 2023?
A: A circuit breaker may be reset after it trips, but a normal fuse is a one-time-use device that must be replaced when it blows.

How can I tell whether a fuse in my Hyundai Elantra 2023 is made for AC or DC voltage?
A: The owner’s handbook or the fuse itself is often printed with the voltage rating of the fuse.

Is it possible to change a fuse in my Hyundai Elantra 2023 while it is still in motion?
A: No, before changing a fuse in a Hyundai Elantra 2023, it’s preferable to switch off the vehicle and remove the key from the ignition.

Useful Link

View Full User Guide: Hyundai Elantra 2023 User Guide | Auto User GuideDownload Manuals: Manuals & Warranties Resources | Hyundai Resources2023 Hyundai Elantra Specs, Price, Features, Milage (Brochure)

Предохранители в монтажном блоке, расположенном в салоне автомобиля

Цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке в салоне
Номер предохранителя (сила тока, А)	Наименование предохранителя	Цвет предохранителя	Защищаемая цепь
1 (10)	START	Красный	Замок зажигания, реле стартера, противоугонная сигнализация
2 (10)	A/CON SW	Красный	Блок управления кондиционером
3 (10)	HTD MIRR	Красный	Электропривод наружных зеркал заднего вида
4(15)	SEAT HTR	Синий	Обогрев сидений
5 (10)	A/CON	Красный	Кондиционер
6 (10)	HEAD LAMP	Красный	Лампы дальнего света
7 (25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
8 (15)	RR WIPER	Синий	Не используется
9 (15)	DRL	Синий	Включение ближного света фар в дневное время суток (при наличии)
10 (10)	RR FOG	Красный	Задние противотуманные фонари
11 (25)	P/WDW DR	Серый	Блок управления стеклоподъемниками, выключатель стеклоподъемника передней пассажирской двери
12 (10)	CLOCK	Красный	Часы, аудиосистема
13 (15)	C/UGHTER	Синий	Прикуриватель
14 (20)	DR LOCK	Желтый	Люк, система централизованного управления замками дверей
15 (15}	DEICER	Синий	Не используется
16(15)	STOP	Синий	Стоп-сигналы
17(15)	ROOM LP	Синий	Освещение салона, освещение багажника
18(15)	AUDIO	Синий	Аудиосистема
20 (25)	AMP	Серый	Усилитель аудиосистемы
21 (25)	SAFETY P/WDW	Серый	Блокировка электрических стеклоподъемников
22(25)	P/WDW ASS	Серый	Электрические стеклоподъемники
23 (15)	P/OUTLET	Синий	Розетка для подключения дополнительного оборудования
24(10)	T/SIG	Красный	Выключатель аварийной сигнализации
25 (10)	A/BAG IND	Красный	Сигнализатор системы подушек безопасности SRS
26 (10)	CLUSTER	Красный	Комбинация приборов, блок управления электроусилителем рулевого управления
27 (15)	A/BAG	Синий	Модуль подушек безопасности SRS
28 (15)	SPARE	Синий	Резерв
29 (15)	SPARE	Синий	Резерв
30 (10)	TAIL RH	Красный	Правый задний фонарь, правая блок-фара, фонарь освещения номерного знака, фонарь подсветки вещевого ящика со стороны переднего пассажира
31 (10)	TA1LLH	Красный	Левый задний фонарь, левая блок-фара, фонарь освещения номерного знака

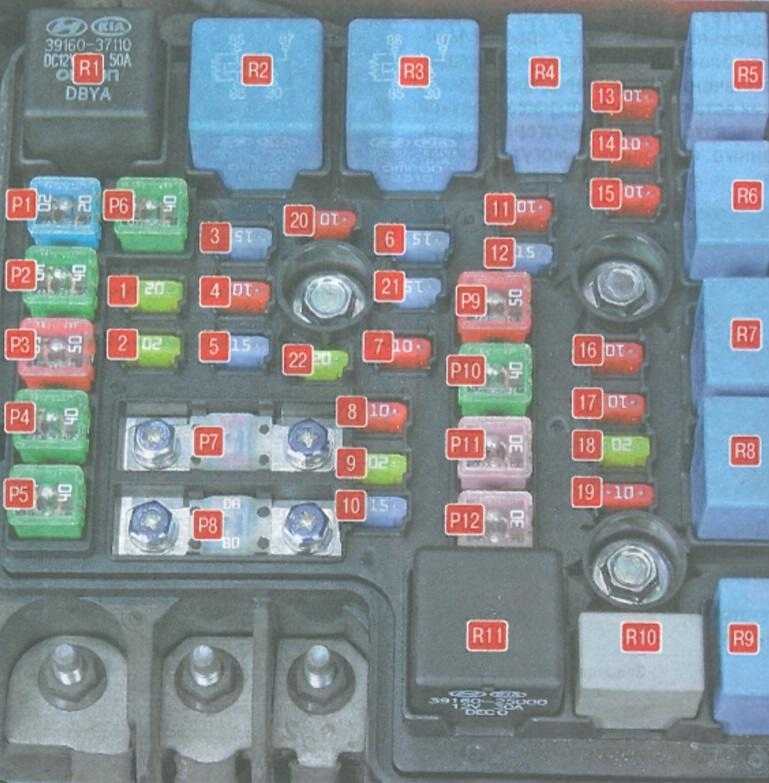

Предохранители в монтажном блоке, расположенном под капотом автомобиля

Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке
Номер предохранителя/плавкой вставки(Сила тока,А)/реле	Наименование предохранителя/плавкой вставки/реле	Цвет предохранителя	Назначение предохранителя/плавкой вставки/реле
1 (20)	H/LP WASHER	Желтый	Не используется
2 (20)	SPARE1	Желтый	Резерв
3 (15)	FR FOG	Синий	Передние противотуманные фары
4 (10)	A/CON	Красный	Кондиционер
5 (15)	HAZARD	Синий	Реле аварийной сигнализации
6 (15)	F/PUMP	Синий	Реле топливного насоса
7 (10)	ECU1	Красный	Электронный блок управления двигателем, электронный блок управления АКП
8 (10)	ECU3	Красный	Не используется
9 (20)	ECU4	Желтый	Не используется
10 (15)	INJ	Синий	Топливные форсунки, система кондиционирования, реле топливного насоса, регулятор холостого хода
11 (10)	SNSR2	Красный	Датчики системы управления двигателем
12 (15)	HORN	Синий	Репе звукового сигнала
13 (10)	ABS	Красный	Антиблокировочная система тормозов ABS, диагностический разъем в моторном отсеке
14 (10)	ECU2	Красный	Система зажигания (катушки зажигания)
15 (10)	B/UP	Красный	Выключатель света заднего хода
16 (10)	H/LP LO RH	Красный	Правая блок-фара
17 (10)	H/LP LO LH	Красный	Левая блок-фара
18 (20)	H/LP HI	Желтый	Дальний свет
19 (10)	SNSR1	Красный	Иммобилизатор
21 (15)	SPARE	Красный	Резерв
22 (20)	SPARE	Синий	Резерв
Р1 (20)	ABS2	Голубой/td>	Антиблокировочная система тормозов ABS
Р2 (40)	ABS1	Зеленый	То же
РЗ (50)	B+1	Красный	Монтажный блок в салоне
Р4 (40)	RR HTD	Зеленый	Тоже
Р5 (40)	BLOWER	Зеленый	Реле электровентилятора воздухонагнетателя
Р6 (40)	C/FAN	Зеленый	Электровентилятор радиатора системы охлаждения
Р7 (125)	ALTERNATOR	—	Генератор
Р8 (80)	MDPS		Электроусилитель рулевого управления
Р9 (50)	B+2	Красный	Электронный блок управления электрооборудованием салона
Р10 (40)	IGN2	Зеленый	Выключатель (замок) зажигания, реле стартера
P11 (30	IGN1	Розовый	Выключатель (замок) зажигания
Р12 (30)	ECU	Розовый	Главное реле
R1	C/FAN 2	—	Реле электровентилятора системы охлаждения (высокая скорость вращения)
R2	C/FAN 1	—	Реле электровентилятора системы охлаждения (малая скорость вращения)
R3	START	—	Реле стартера
R4	F/PUMP	—	Реле топливного насоса
R5	A/CON	—	Реле кондиционера
R6	H/LPLO	—	Реле ближнего света фар
R7	HORN	—	Реле звукового сигнала
R8	H/LP HI	—	Реле дальнего света фар
R9	FOG LP	—	Реле задних противотуманных фонарей
R10	WIPER	—	Реле стеклоочистителя
R11	MAIN	—	Главное реле

Расположение и электросхема

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

1 (60 А) — цепи замка включения зажигания;
2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
3 (60 А) — реле в приборной панели автомобиля;
4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
5 (60 А) — блок ABS;
6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
7 (80 А) — усилитель рулевого управления;
8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

1 — кодировочный разъем;
2 — реле звукового сигнала;
3 — включение дальнего света;
4 — реле активации заднего дворника;
5 — обогрев зеркал;
6 — включение передних противотуманных фар;
7 — активация задней противотуманной лампы;
8 — правые указатели поворота;
9 — левые указатели поворота;
10 — реле встроенного телефона;
11 — резерв;
12 — реле активации передних стеклоочистителей;
13 — резерв;
14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Блок в салоне на Hyundai Elantra 3 XD

В салонном модуле Хендай Элантра 3 XD можно найти перемычки, подсоединенные к следующим электроприборам:

подогреву передних кресел;
моторчику электрических стеклоподъемников;
приводу люка в крыше;
поворотникам;
аудиотехнике;
сигналам торможения;
климат-контролю;
подушкам безопасности;
электродвигателю отопителя салона;
стеклоочистителям;
подсветке перчаточного ящика;
аварийной сигнализации;
регулировке наружных зеркал заднего вида;
АБС;
ЭБУ автоматической КПП;
центральному замку;
антиобледенителю заднего стекла;
генератору;
дневным ходовым огням;
часам;
электрохромному зеркалу под солнцезащитным козырьком;
диагностическому разъему.

Блок в салоне

Находится под панелью со стороны водителя за защитной крышкой.

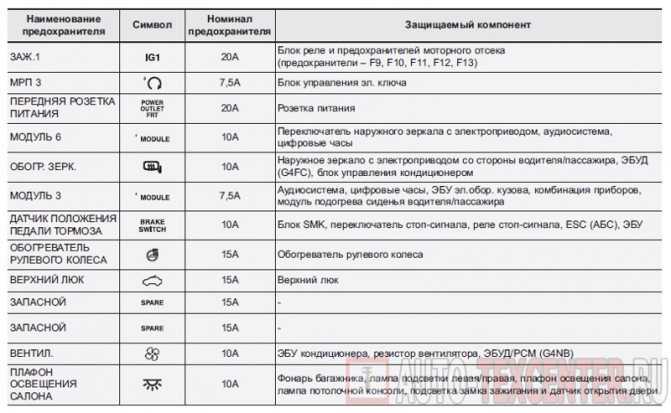

Пример схемы с крышки блока

p, blockquote 10,0,0,0,0 —>

HEATED MIRROR	10А Наружное зеркало с электроприводом водителя / пассажира, модуль управления кондиционером
WIPER 2	10А PCM, BCM
P/WINDOW RH	25А Реле правого стекло подъемника
P/WINDOW LH	25А Реле левого электрического стекло подъемника, модуль электрического стекло подъемника безопасности водителя
CLUSTER	10А КЛАСТЕР
DR LOCK	20А Реле блокировки / разблокировки дверей, соединительный блок заднего / заднего хода (двух оборотное реле отпирания)
MEMORY 1	10А Модуль двери водителя / пассажира, Модуль IMS водителя, Модуль управления кондиционером, Комбинация приборов, Электрохромное зеркало, BCM, Разъем канала передачи данных
S/HEATER RR	15А Модуль управления обогревателем заднего сиденья
TRUNK	10А Реле багажника
INTERIOR LAMP	10А Лампа освещения салона, левая / правая передняя лампа на умывальнике, лампа верхней консоли, ключ зажигания ILL. & Сигнальный выключатель двери, лампа багажного отделения
A/BAG IND	7,5А Комбинация приборов, блок управления кондиционером
MULTI MEDIA	15А CD-плеер, аудио, аудио / видео и навигационное устройство
MEMORY 2	7,5А Память
AMP	25А Усилитель
P/SEAT DRV	30А Переключатель ручного управления сиденья водителя, модуль IMS водителя
MDPS	7,5А Блок MDPS
MODULE 1	7,5А Блокировка ключа, внешняя ручка смарт-ключа водителя / пассажира, модуль двери водителя / пассажира
SUNROOF	20А Люк на крыше
SPARE 1	10А Резерв
S/HEATER FRT	20А Модуль управления обогревателем переднего сиденья
MODULE 7	7,5А Модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья, электродвигатель люка в крыше
PDM 3	7,5А Модуль управления смарт-ключом, модуль иммобилайзера
BRAKE SWITCH	7,5А Выключатель стоп-сигнала, модуль управления смарт-ключом
PDM 2	7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера
START	7,5А смарт-ключ, переключатель зажигания, переключатель диапазона коробки передач, переключатель замка зажигания
A/CON 1	7,5А Ионизатор, модуль управления кондиционером, соединительный блок E / R (реле кондиционера, реле вентилятора)
AIR BAG	15А Модуль управления SRS, датчик обнаружения пассажиров
MODULE 3	10А Выключатель стоп-сигнала, BCM, выключатель спортивного режима, модуль двери водителя / пассажира
IG1	25А Блок печатной платы (предохранитель: ABS3, ECU5, TCU2)
PDM 1	15А Модуль управления смарт-ключом
HEATED STEERING	15А Подогрев руля
MODULE 6	7,5А BCM, модуль управления смарт-ключом
MODULE 5	10А Переключатель аварийной подушки, электрохромное зеркало, индикатор рычага переключения АКПП, головное устройство A / V и навигационной системы, аудиосистема, модуль управления кондиционером, консольный переключатель, левый / правый, левая / правая фара, модуль управления обогревателем передних сидений, задний Модуль управления обогревателем сиденья, модуль IMS водителя
AEB	10А Модуль AEB
A/CON 2	10А Соединительный блок E / R (реле вентилятора), двигатель вентилятора, резистор вентилятора, модуль управления кондиционером
WIPER 1	25А Электродвигатель стеклоочистителя, блок печатной платы (реле переднего (нижнего) стеклоочистителя)
WASHER	15А Много функциональный переключатель
MODULE 4	10А Блок DBL, система предупреждения о выезде с полосы движения, зуммер системы помощи при парковке, BCM, левый / правый радар обнаружения слепых зон
SPARE 2	10А Резерв
MODULE 2	10А Соединительный блок E / R (реле розетки), USB-разъем для зарядки, модуль управления смарт-ключом, BCM, аудио, аудио / видео и головное устройство с навигацией, CD-плеер, выключатель внешнего зеркала с питанием, AMP

Вопрос-ответ:

Какие типы предохранителей используются в автомобилях Hyundai Elantra?

В автомобилях Hyundai Elantra используются различные типы предохранителей, включая стеклоплавкие предохранители, предохранители с винтовым креплением и предохранители со стеклокерамическим корпусом.

Сколько предохранителей находится в автомобиле Hyundai Elantra?

Количество предохранителей в автомобиле Hyundai Elantra может варьироваться в зависимости от его модификации. Обычно это от 20 до 30 предохранителей, которые защищают различные системы автомобиля.

Где расположены предохранители в Hyundai Elantra?

Предохранители в Hyundai Elantra расположены в предохранительных блоках, которые находятся в разных местах автомобиля. Обычно они размещены в моторном отсеке, салоне автомобиля или в багажнике.

Какова цель предохранителей в автомобиле Hyundai Elantra?

Цель предохранителей в автомобиле Hyundai Elantra — защитить электрические системы и компоненты от перегрузки или короткого замыкания. Они предотвращают возгорание и повреждения электрооборудования автомобиля.

Что делать, если предохранитель перегорел в автомобиле Hyundai Elantra?

Если предохранитель перегорел в автомобиле Hyundai Elantra, необходимо заменить его на новый предохранитель с такими же характеристиками

Важно найти и устранить причину перегорания предохранителя, чтобы избежать повторных поломок

Блок предохранителей Hyundai Elantra 4

Рассмотрены автомобили 2006, 2007, 2008, 2009, 2010 года выпуска

Где находятся предохранители.

Чтобы добраться до предохранителей необходимо отжать фиксатор крышки и снять ее

На внутренней стороне крышки нанесена схема расположения предохранителей и пинцет.

предохранителя/ плавкой вставки (сила тока, А)/реле

Наименование предохранителя/ плавкой вставки/ реле

Передние противотуманные фары

Реле аварийной сигнализации

Электронный блок управления двигателем, электронный блок управления АКП

Топливные форсунки, система кондиционирования, реле топливного насоса, регулятор холостого хода

Датчики системы управления двигателем

Антиблокировочная система тормозов ABS, диагностический разъем в моторном отсеке

Система зажигания (катушки зажигания)

Выключатель света заднего хода

Антиблокировочная система тормозов ABS

Реле электровентилятора воздухонагнетателя

Элекгровентилятор радиатора системы охлаждения

Электроусилитель рулевого управления

Электронный блок управления электрооборудованием салона

Выключатель (замок) зажигания, реле стартера

Выключатель (замок) зажигания

Реле электровентилятора системы охлаждения (высокая скорость вращения)

Реле электровентилятора системы охлаждения (малая скорость вращения)

Реле задних противотуманных фонарей

Монтажный блок предохранителей в салоне хендай элантра 4

Расположен в левом торце панели приборов за крышкой

Для доступа к предохранителям необходимо поддеть за выемку сверху крышки и снять ее

На крышку блока нанесена схема и номиналы предохранителей.

Замок зажигания, реле стартера, противоугонная сигнализация

Блок управления кондиционером

Электропривод наружных зеркал заднего вида

Стеклоочиститель ветрового окна

Включение ближного света фар в дневное время суток (при наличии)

Задние противотуманные фонари

Блок управления стеклоподъемниками, выключатель стеклоподъемника передней пассажирской двери

Люк, система централизованного управления замками дверей

Освещение салона, освещение багажника

Электропривод замка крышки багажника

Блокировка электрических стеклоподъемников

Розетка для подключения дополнительного оборудования

Выключатель аварийной сигнализации

Сигнализатор системы подушек безопасности SRS

Комбинация приборов, блок управления электроусилителем рулевого управления

Снятие монтажного блока предохранителей в салоне

Снимите левую облицовку панели приборов и нижнюю облицовку панели приборов

Отверните гайку сверху и выверните болт снизу крепления монтажного блока к кронштейну кузова и выведите монтажный блок из места установки

Отожмите фиксатор жгута проводов и отсоедините колодку жгута проводов от монтажного блока, аналогично отсоедините другие колодки

Подденьте фиксатор зажимной планки, поднимите ее и отсоедините колодку жгута проводов от монтажного блока

Убедитесь что все колодки жгутов отсоединены от блока, можно извлекать блок.

Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Выбор правильного предохранителя для Hyundai Elantra

При выборе предохранителя для Hyundai Elantra необходимо соблюдать несколько важных критериев:

Правильная номинальная величина: предохранитель должен быть подобран в соответствии с требуемым током в цепи. Для определения правильной номинальной величины смотрите настройки автомобиля, руководство по эксплуатации или обращайтесь к дилеру Hyundai.
Правильный размер: предохранитель должен быть физически совместим с гнездом предохранителя в автомобиле

Обратите внимание на размеры, указанные на предохранителе и убедитесь, что они совпадают с размерами гнезда.
Качество и надежность: выбирайте предохранители известных производителей, чтобы быть уверенными в их надежности и качестве. Некачественные предохранители могут не сработать при необходимости и привести к серьезным повреждениям автомобиля.

Если вы сомневаетесь в правильности выбора предохранителя, рекомендуется обратиться к сертифицированному дилеру Hyundai или профессионалу в области автомобильной электрики для получения консультации и помощи. Никогда не заменяйте предохранитель на более высокий ток, так как это может привести к серьезным повреждениям или пожару.

Как определить тип и номинал предохранителя

Правильное определение типа и номинала предохранителя очень важно, чтобы обеспечить правильную работу электрической системы автомобиля Hyundai Elantra. В случае неисправности предохранителя, безопасность и функциональность автомобиля могут быть нарушены

Для определения типа и номинала предохранителя, вам нужно:

Проверить руководство по эксплуатации: В руководстве по эксплуатации вашего автомобиля Hyundai Elantra вы найдете информацию о типах и номиналах предохранителей, которые используются в разных системах автомобиля. Обратитесь к разделу «Предохранители» или «Электрические системы» для получения нужной информации.
Проверить наклейку на крышке блока предохранителей: В большинстве автомобилей Hyundai Elantra находится блок предохранителей под капотом или на панели приборов. На крышке блока предохранителей обычно указаны типы и номиналы предохранителей, которые используются в различных цепях электрических систем автомобиля. Обратитесь к наклейке на крышке блока предохранителей, чтобы получить нужную информацию.
Проверить сам предохранитель: Номинал предохранителя обычно указан на его корпусе в амперах. Отсоедините предохранитель от соответствующей цепи и проверьте номинал, который указан на корпусе предохранителя. Если номинал не виден или стерт, вы можете использовать мультиметр для измерения номинала предохранителя.

Помните, что для замены предохранителя важно использовать предохранитель с тем же типом и номиналом, чтобы избежать повреждения электрических систем вашего автомобиля Hyundai Elantra

Hyundai Terracan (2001-2006) – маршрут построен

Hyundai Terracan никогда не пользовался особым спросом

Ему не хватало престижа, что в классе больших внедорожников не менее важно, чем мощный двигатель и хорошее оснащение

На вторичном рынке Хендай Терракан тоже не слишком популярен, несмотря на то, что имеет более привлекательный ценник, чем японские конкуренты. Тем не менее, рамный корейский внедорожник может перевозить до 7 человек и способен взять на буксир прицеп массой до 2,8 тонн. Кроме того, даже базовый Terracan получил неплохое оснащение: кондиционер, ABS с системой распределения тормозных усилий EBD, подушки безопасности для водителя и переднего пассажира.

Терракан сочетает в себе комфорт роскошного седана со свойствами внедорожника. Он больше подходит не столько для бездорожья, сколько для дорог очень плохого качества. Низкий клиренс и большие свесы ограничивают возможности на сложно-пересеченной местности.

В основе модели лежит конструкция Mitsubishi Pajero второго поколения. Сборка Terracan осуществлялась в Южной Корее до осени 2006 года. Автомобиль пережил рестайлинг в 2004 году. Обновленный вариант можно распознать по иной решетке радиатора, противотуманным и задним фонарям.
