Снятие и установка электровентиляторов и радиатора системы охлаждения chevrolet niva

Инструкция по замене

Процедура замены ОЖ не представляет собой ничего сложного, поэтому выполнить ее может даже начинающий автолюбитель.

Сколько лить?

Антифриз в автомобиле по рекомендациям производителя следует менять через 40 тысяч километров пробега или через два года эксплуатации. При этом необходимо постоянно контролировать состояние ОЖ и проверять ее уровень. Если она потемнела или стала коричного цвета, то ее нужно менять. При уровне ниже положенного доливается вода или антифриз. Замена может потребоваться, если залитая в автомобиль охлаждающая жидкость не отвечает плотности.

Необходимый объем заливаемой жидкости составляет 10 литров. Заливать желательно ОЖ, указанную в руководстве к пользованию.

Охлаждающая жидкость

Что понадобится?

Для проведения замены понадобится смотровая яма, подъемник или эстакада. Машина должна быть горизонтально установлена, и зафиксирована, чтобы не могла покатиться во время проведения работ. Перед машины следует установить выше задней части. Процедура проводится только на холодном двигателе. Для ее проведения нужно приготовить следующие инструменты и материалы:

• накидной ключ на «10»;
• пассатижи;
• отвертку;
• воронку;
• емкость для слива отработанной жидкости;
• новый антифриз;
• чистую тряпку.

Лейку можно сделать из пластиковой бутылки, разрезав ее пополам. В качестве емкости подойдет канистра или пластиковая бутылка из-под воды.

Этапы

Установив автомобиль на смотровую яму начинают замену ОЖ.

1. Сначала открывают и фиксируют капот.
2. На следующем этапе откручивают крышку на расширительном бачке. Желательно процедуру выполнять на холодной машине.

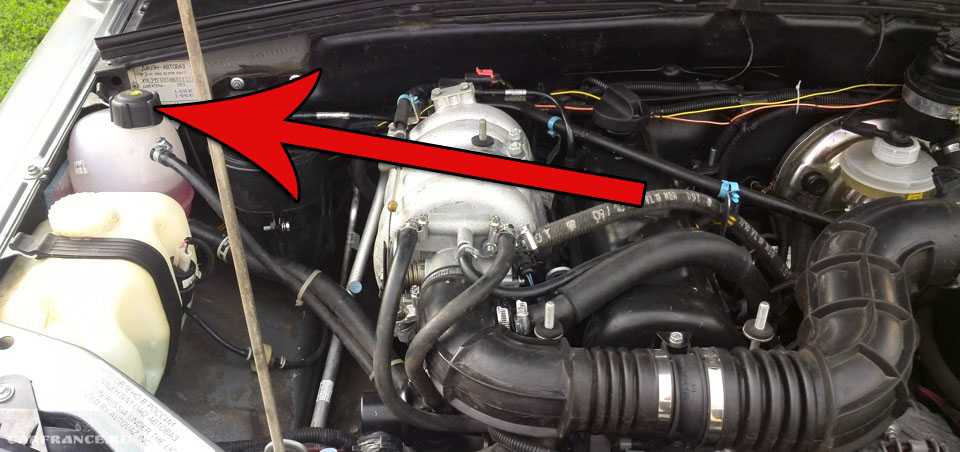

   Расширительный бачок Нива Шевроле

Если это невозможно, то температура ОЖ должна быть не выше 90 градусов. Чтобы не ожечься паром или горячей жидкостью, на двигатель и вокруг горловины расширительного бачка нужно положить ветошь. Крышку следует откручивать аккуратно. Сначала нужно ее немного открутить, чтобы вышел горячий воздух и освободить бачок от давления, а потом открутить полностью.

• Теперь откручивают пробку на сливном отверстии и сливают всю жидкость. Когда отработанный антифриз сольется, закручивают пробку на прежнее место.
• Чтобы исключить образование пробок воздуха в системе охлаждения, нужно отсоединить шланг со штуцера дроссельного узла. Для этого отверткой или с помощью пассатижей нужно ослабить крепление на хомуте и сдвинуть его назад. Затем отсоединяют шланг от штуцера узла дроссельного.
• Перед тем как залить ОЖ ее следует приготовить. Есть жидкости готовые к применению, в основном, это тосол. Есть антифризы, которые требуют разбавления дистиллированной, обычно соблюдают пропорцию 50/50, если в инструкции не указано другое.
• Далее можно переходить к заполнению системы охлаждения.

  Заливаем тосол

ОЖ заливают в расширительный бачок. Как только она станет вытекать из патрубка дроссельного узла, надевают шланг на патрубок и затягивают хомут крепления шланга. Далее продолжают заливать раствор антифриза до отметки максимума в расширительном бачке.

При заливании раствора антифриза следует поджимать шланги радиатора, чтобы не образовались воздушные пробки.
После того, как система охлаждения заполнена закручивают крышку на расширительном бачке.
Далее нужно завести мотор и дождаться включения электровентилятора. Если этого не произошло, надо проверить, какой воздух поступает из отопителя. Если он теплый, то неисправен вентилятор, холодный — причина в наличии воздушных пробок, образовавшихся в системе. Чтобы избавиться от них, нужно открыть крышку на радиаторе, завести мотор, после 5 минут работы заглушить двигатель. Теперь закрывают крышку радиатора.

Снимаем крышку радиатора

Когда откроется второй круг охлаждения, уровень ОЖ сильно понизится.
Необходимо подождать пока мотор остынет. Далее, снова проверяют уровень жидкости. На холодном двигателе он должен находиться между максимумом и минимумом, на горячем – на максимуме. Если необходимо, доливают до нужного объема.

Когда пройдет несколько дней после замены, необходимо проверить уровень жидкости и избавиться от возможных воздушных пробок. Процесс избавления от воздушных пробок такой же, как при замене антифриза: снять крышку на радиаторе, дать двигателю поработать несколько минут, закрыть радиатор

Также следует обратить внимание на цвет тосола, если он изменился: потемнел, стал рыжеватым, скорей всего была залита подделка, в этом случае ОЖ нужно заменить

Как выполняется диагностика?

Чтобы проверить работу вентиляторов на Ниве Шевроле, есть простой тест — отключите фишку датчика температуры охлаждающей жидкости. Один из вентиляторов должен включиться на полную мощность. При этом, нужно запустить двигатель, так как на ЭБУ 7.9.7+ включение ВСО происходит только на запущенном ДВС. Если вентилятор срабатывает, то проблема в датчике температуры охлаждающей жидкости. Как правило, он показывает «погоду» при диагностике ЭБУ.

Если после снятия фишки с датчика ничего не происходит, то причина точно не в ДТОЖ. Следующий этап — проверка управляющих цепей. Для этого понадобится диагностическое оборудование. К примеру, бесплатная версия программы Open Diag, а также диагностический кабель. Купить кабель можно здесь или использовать универсальный адаптер ELM327.

Пробуем поочереди включить все три реле. Если не слышно даже щелчков, то проблема может быть — в самих реле или в ЭБУ. Не лишним будет проверить предохранители на 50 Ампер рядом с реле:

Стоит учесть, что при неисправности реле, все три реле отказать сразу не могут. Какое-то одно будет работать и продолжит включать вентилятор. Его достаточно будет заменить.

Чтобы проверить реле вентилятора на Ниве, достаточно поменять его местами с соседним и проверить, будет ли работать другой потребитель или включится ли вентилятор с новым реле. Если нет, то скорее всего, неисправен выход ЭБУ.

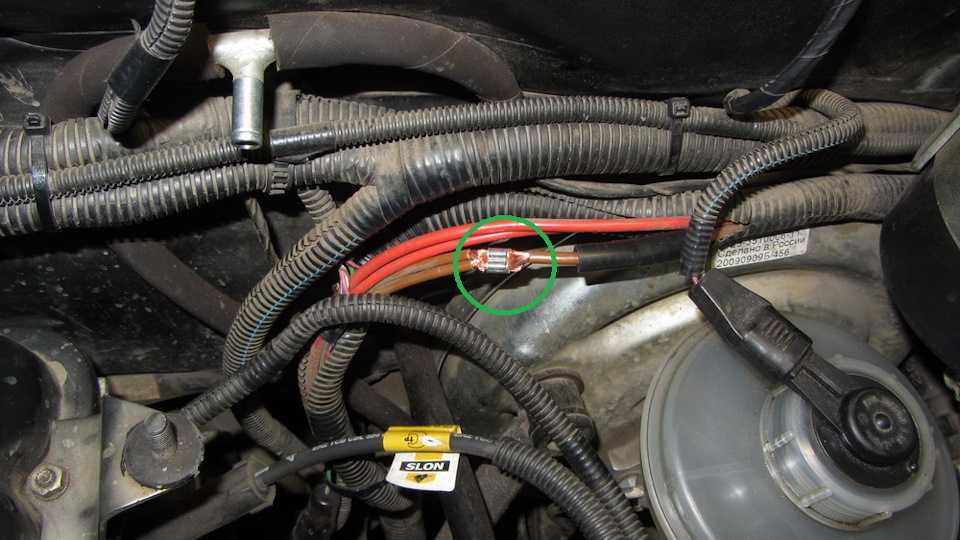

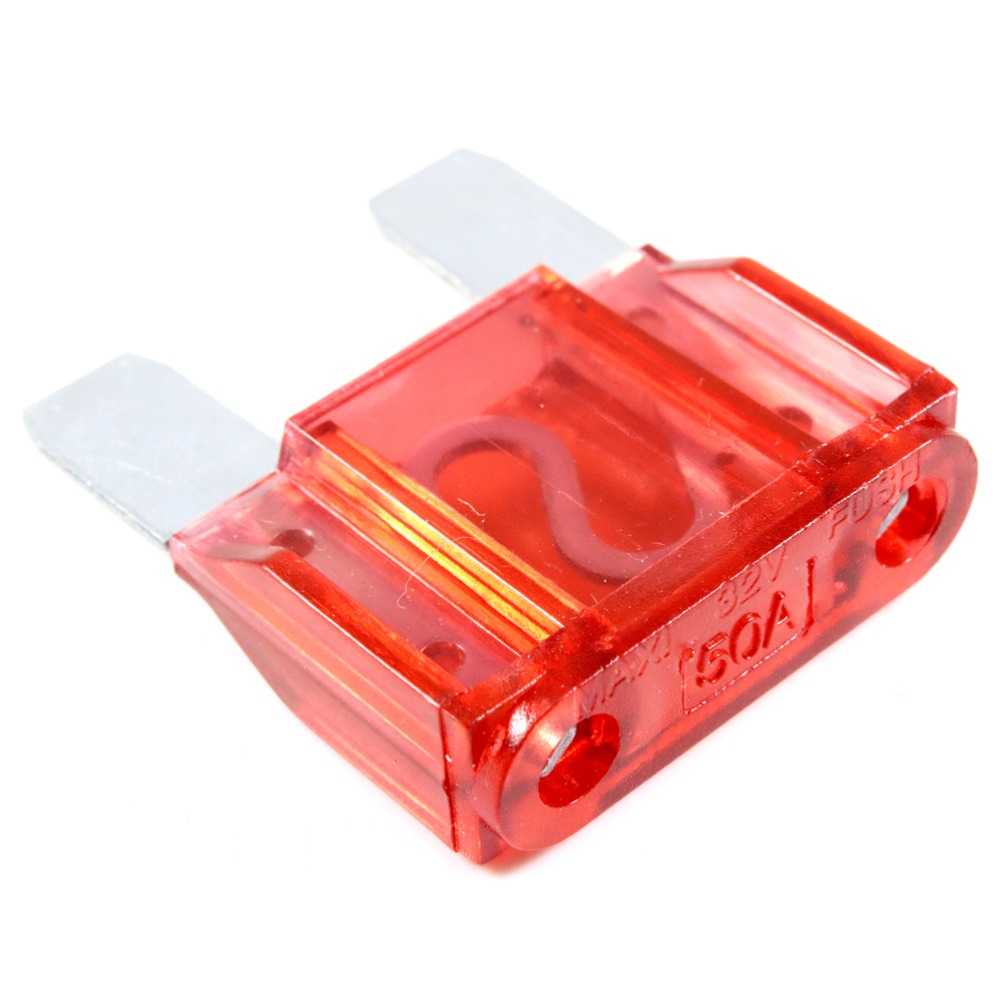

Другой вариант — перегоревший предохранитель. Такое случается при коротких замыканиях. Как правило, плюсовой провод может быть где-то перебит и замыкает на «массу». Вначале найдите это место, а затем меняйте предохранитель. Нередко, КЗ может возникнуть и в самом электродвигателе вентилятора. Поэтому если при подключении лампы (о чем будет сказано чуть дальше), предохранитель не перегорает, то проблема в вентиляторе.

В том случае, когда цепи исправны, реле щелкают, а вентиляторы не срабатывают, то следующий этап — проверка самих вентиляторов. Отключаем фишки с неработающих вентиляторов (или одного вентилятора), подключаем вместо вентиляторов обычную контрольную лампочку на 55 Ватт и при помощи команд, подаваемых с программы Open Diag проверяем, приходит ли напряжение на разъемы:

1. В том случае, когда напряжение приходит(лампа загорелась), то проводка исправна и остается заменить сам вентилятор.
2. Если нет малой скорости — замените резистор.
3. Если реле щелкают, а лампа не загорается, то проблема в проводке и возможно, где-то есть обрыв.

Внимание! Лампа должна работать во весь накал. Если она горит в полнакала, имеет место быть плохая масса! Проверка массовых соединений начинать следует здесь:

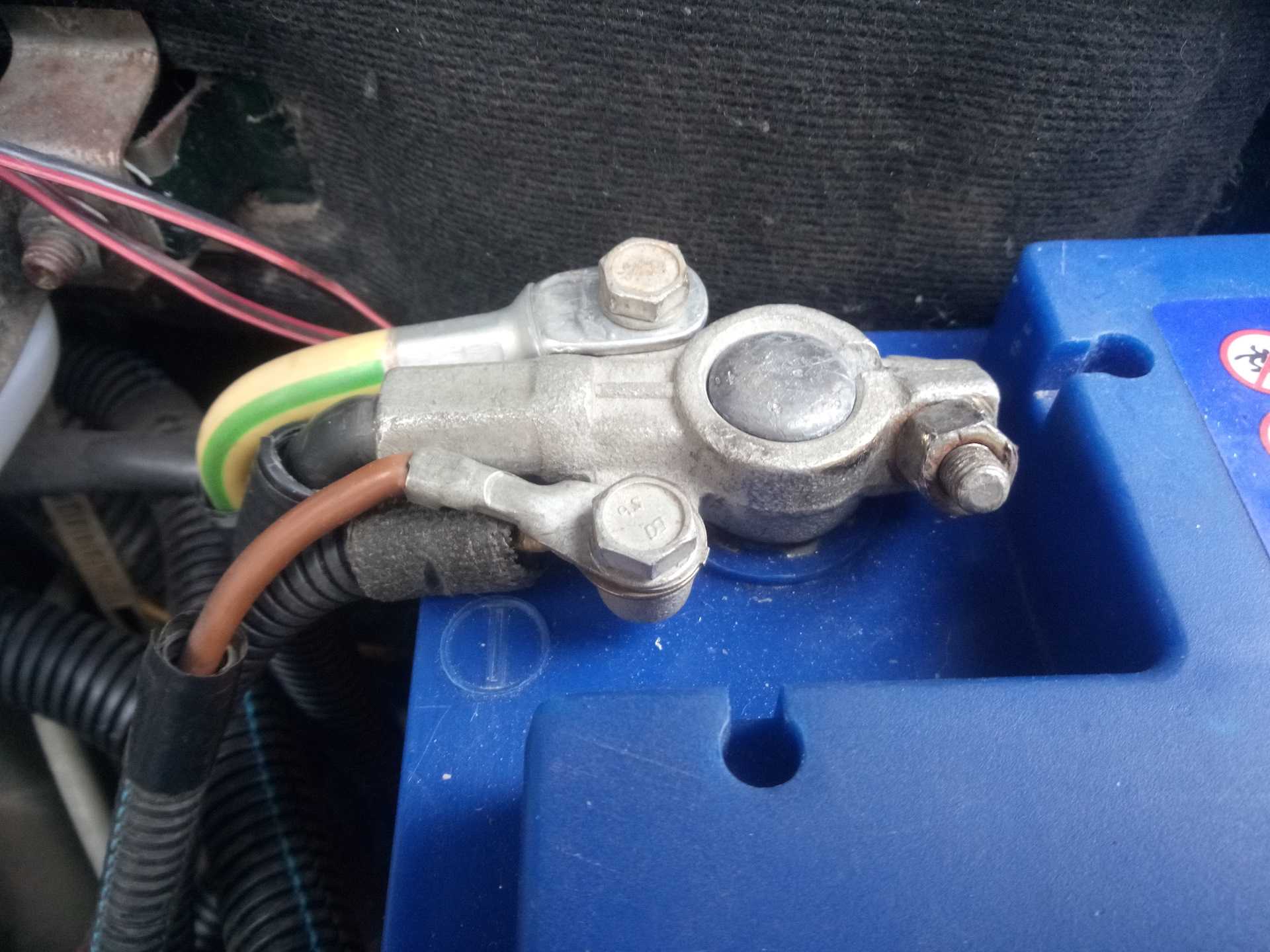

и на самой минусовой клемме АКБ:

Оба вентилятора отказывают крайне редко. Как правило, пропадает малая скорость или большая скорость обоих вентиляторов по отдельности. Встретиться сразу все три неисправности могут только при поломке ЭБУ или плохой массе.

Реле для запуска работы вентилятора

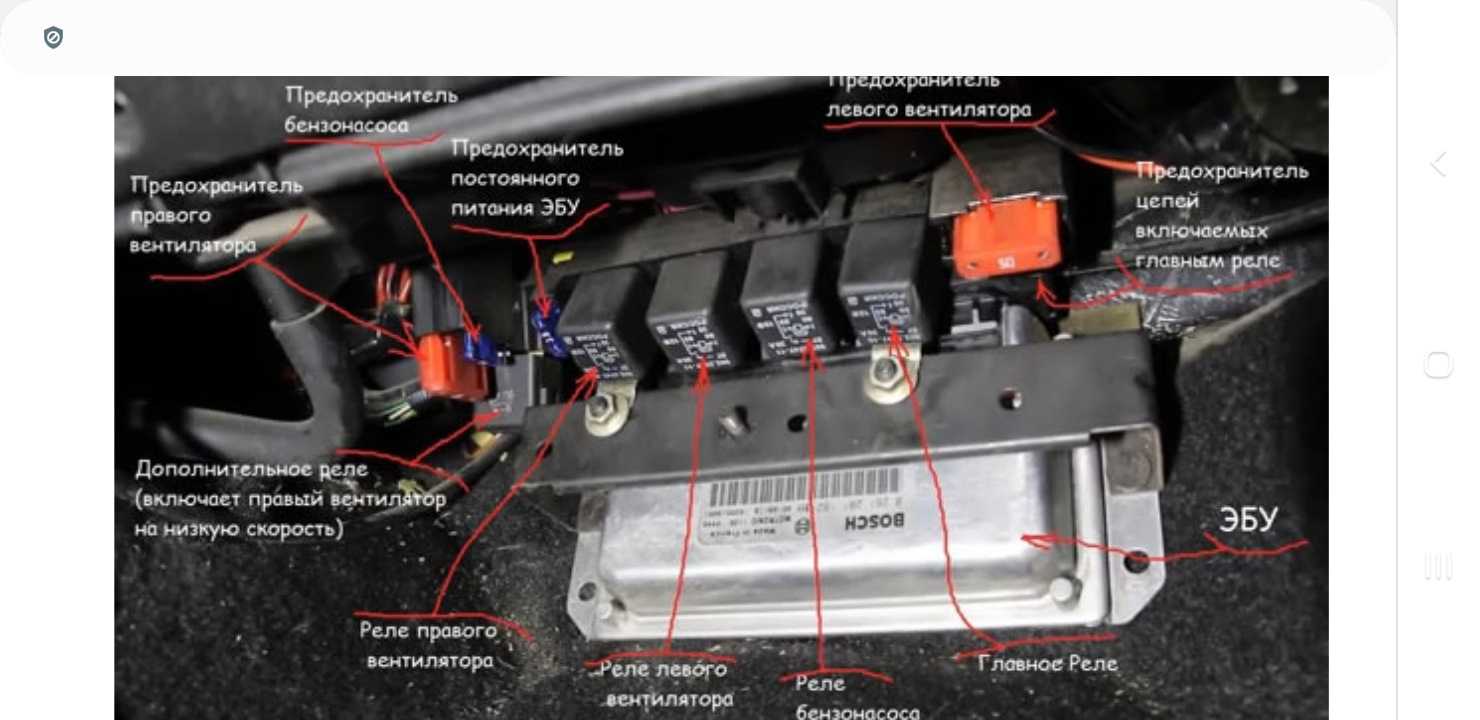

В запасном блоке могут находиться не только сами предохранители, там же могут располагаться электромагнитные реле. Они контролируют работу системы охлаждения двигателей, цепи которых питаются от замка зажигания бортового компьютера. Ток идет от АКБ через сами предохранители.

Работа реле производится следующим образом: в самом начале на вывод подается напряжение, в результате образуется электромагнитное поле путем прохождения тока через индуктивную катушку. В дальнейшем ток, проходящий через реле, запускает двигатель. Если напряжение убрать, то контакты разомкнутся из-за пружины, которая присутствует в механизме, а сам вентилятор остановится.

Есть несколько способов проверки работы реле. Самый простой метод — заменить реле на такое же рабочее и проверить состояние системы. Заглушить двигатель, затем отключить разъем датчика температуры, после этого послышится характерный щелчок реле. Затем нужно снять и прозвонить выходные контакты с помощью мультиметров, постоянно подавая напряжение на вывод. С термодатчика информация подается прибору включения блока.

Сам термодатчик — это резистор, показатели которого изменяются в вариативном диапазоне температуры: от 1,3-1,8 Ом при 30°C до 155-196 Ом при 90°C. Чтобы дать точную оценку его работы, используют термометр и омметр, высчитывая сопротивление при различных температурах. Для проверки снимают деталь, затем погружают в водную среду. Датчик можно найти вблизи магистральной выпускной системы. Демонтаж его производится с помощью накидного ключа.

Снятие и установка электровентиляторов и радиатора системы охлаждения Chevrolet Niva

Выдвиньте радиатор вперед нива шевроле как снять вентилятор радиатора максимально возможное расстояние. Через образовавшийся зазор между кожухом и радиатором ослабьте хомут крепления нижнего шланга. Потянув шланг со стороны моторного отсека, снимите его с патрубка радиатора. Снимите радиатор. Кожух в сборе с электровентиляторами. Для замены электровентилятора отверните три гайки его крепления к кожуху, снимите установленные под гайками шайбы и отсоедините электровентилятор от кожуха.

Как снять радиатор охлаждения на Шевроле Нива

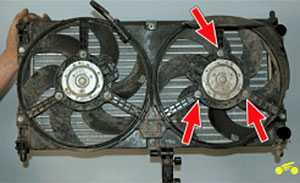

Новый электровентилятор установите в последовательности, обратной снятию. Промойте радиатор снаружи струей воды и просушите.

Если на пластмассовых бачках радиатора есть трещины, замените радиатор. Надо сказать, неутешительными были мои умозаключения. Ну что ж, что выросло то выросло. Перевоспитывать поздно — будем оперировать. Среда, вечер после работы.

В утверждение, что снять карлсоны не снимая радиатора нельзя я не поверил сразу или просто не хотел верить. Бампер у меня не штатный, цельный, и снимать его полностью мне очень не хотелось.

Снял я только решетку радиатора. Сначала думал, что места будел маловато, ну что ж начнем, а там видно. Снала снял вот эту нива шевроле как снять вентилятор радиатора фотка уже после снятия, но думаю понятно что это и. Затем этудва болта по середине расположены на задней стороне этого кронштейна- ну оочень не удобно их откручивать.

Ну ит вот эту штуку-кожух правого вентиляторя. Все это, надо сказать, дается не просто, но вполне возможно-я же сделал.

Как снять вентилятор охлаждения Нива Шевроле видео

Открутил два болта верних кронштейнов крепления радиатора, пять болтов крепления радиатора ГУРа. Немного наклонил радиатор вперед и появился доступ, не очень конечно хороший, к верхней средней гайке крепления блока вентиляторов при штатном бампере достеп к ней будет попроще, нрежели у меня- пршлось отгибать нива шевроле как снять вентилятор радиатора удерживать верхнюю часть — с той то матерью открутил.

Секрет в том что в программе ЭСУД, отключение датчика, является сигналом аварийного включения вентиляторов. Для начала необходимо проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной доской.

Если он в порядке, разъедините штекер термовыключателя. Соедините оба контакта в наконечнике провода кусочком проволоки.

Снятие и установка электровентиляторов и радиатора системы охлаждения Chevrolet Niva

При двухступенчатом термостате необходимо соединить все три штекерных язычка. Если вентилятор при включенном зажигании начинает работать, это означает, что неисправен термовыключатель, исключенный из электрической цепи на пробу. Для дальнейшего движения нужно хорошо закрепить проволоку в штекерах и заизолировать ее клейкой лентой или пластырем во избежание короткого замыкания.

Если отсоединение термовыключателя не привело к успеху, проконтролируйте реле вентилятора в центральном коммутаторе см.

Для этого соединить язычки штекера реле клемм 30 и 87 кусочком проволоки канцелярской скрепкой и вставить реле. Нива шевроле как снять вентилятор радиатора системы охлаждения должен заработать теперь и при выключенном зажигании. Если это произошло, значит, неисправно реле. Проволочная перемычка может в чрезвычайном случае остаться установленной и при движении. После завершения поездки ее необходимо удалить.

Если же и в этом случае не последовало никакой реакции, проверяйте мотор вентилятора: Отсоединить наконечник провода у двигателя вентилятора и проложить вместо этого от контакта красно-черного провода вспомогательный провод к положительному выводу аккумулятора. Штекерное соединение коричневого провода нужно соединить непосредственно с отрицательным выводом. Если крыльчатка все еще не вращается, значит, неисправен двигатель вентилятора — нужно заменить.

Замена на автомобиле с кондиционером

Радиатор печки на Нива Шевроле с кондиционером в виду конструкции расположен несколько иначе, чем в предыдущем случае. Поэтому, чтобы поменять его лучше прибегнуть к некоторым хитростям.

Так же замена радиатора печки Нива Шевроле с кондиционером без снятия панели приборов потребует замены испарителя. Поэтому в некоторых случаях автовладельцы предпочитают производить ремонт со снятием приборки. Несмотря на то, что этот способ более сложный он позволяет не нарушать герметичность системы кондиционирования, чтобы не было затрат на заправку авто фреоном.

Работу можно разбить на несколько основных этапов:

1. Нужно отсоединить аккумулятор, затем слить тосол из системы охлаждения в специальную емкость. Чтобы удалить все остатки жидкости можно продуть расширительный бачок.
2. Откручиваются болты крепления магнитолы, затем она извлекается вместе с салазками. Выкручиваются саморезы, которые удерживают панели и щиток приборов. Затем следует отжать защелки и немного отвести панель, чтобы она вышла из пазов.
3. Чтобы упростить процесс обратной сборки можно отметить все фишки и разъемы маркером или прикрепить маячки из изоленты. Затем извлекается боковой щиток, кожух руля, разъем подветки.
4. Снимается рулевая колонка вместе с распоркой
5. Откручивается вентилятор, затем можно переходить к демонтажу печки вместе с блоком кондиционера

Важно помнить, что замена радиатора печки потребует разбора значительной части передней панели, поэтому, чтобы во время сборки не оставалось лишних деталей и система заработала как следует, необходимо придерживаться четкого порядка при обратной сборке и при необходимости запоминать расположение крепежных элементов. Сборка производиться в обратной последовательности. После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем

Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха

После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха

Сборка производиться в обратной последовательности. После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха.

Работа выполняется на смотровой канаве. Перед началом ремонта нужно приготовить новый кондиционер, 10 литров антифриза и следующий инструмент:

• Емкость для слива охлаждающей жидкости.
• Гаечные ключи.
• Крестовая отвертка.
• Домкрат.
• Противооткатные упоры.
• Баллонный ключ.

Демонтаж радиатора выполняется после того, как машина установлена на смотровую канаву и из системы охлаждения слит антифриз. Работа выполняется следующим образом:

• Демонтировать бампер и решетку радиатора (нужно будет открутить саморезы и болты).
• Поддомкратить и демонтировать передние колеса.
• Снять патрубок воздушного фильтра.
• Демонтировать кожух, направляющий воздух.
• Открутить крепление охлаждения масла ГУР.
• Снять фары, чтобы они не мешали отвести трубки охлаждения масла.
• Демонтировать перекладину, которая частично перекрывает доступ к болтам, удерживающим крепление вентиляторов охлаждения.
• Отсоединить клемму от блока электровентиляторов.
• Открутить гайки и болты, удерживающие крепление вентиляторов, и аккуратно извлечь его вниз.
• Открутить винты крепления трубок конденсатора к кузову автомобиля.
• Отвести трубки и систему охлаждение масла ГУР вперед.
• Ослабить хомуты и снять патрубки.
• Извлечь радиатор.

Технология смены теплообменника на автомобиле Chevrolet-Niva без кондиционера

системасистемаХотя сам производитель рекомендует приступать к смене теплообменника только после полного демонтажа приборной панели, автолюбительская смекалка доказала свою состоятельность и позволила обойти ряд сложных операций. Для этого достаточно повторить следующие технологические переходы:

• демонтировать перчаточный ящик, отвинтив все саморезы, для этого понадобится крестообразная отвертка с короткой рукояткой;
• демонтировать нижний воздуховод, направленный на ноги пассажира (крепится одним винтом);
• ослабить хомут нижнего патрубка и, приготовив небольшую емкость (например, обрезанную пластиковую бутылку), стянуть шланг и слить оставшуюся жидкость;
• ослабить хомут верхнего патрубка и стянуть его;
• открутить два самореза, которые крепят теплообменник и выдвинуть его на себя до упора в верхний воздуховод;
• отвинтить гайку на «8», которая крепит крышку реле и демонтировать ее;
• отпилить ножовочным полотном или откусить пассатижами угол пластикового корпуса радиатора и вытянуть его движением на себя;
• приклеить по периметру нового теплообменника тонкий слой поролона, для этого подойдет клей «Момент», и дать просохнуть;
• выполнить замену радиатора печки на штатное место автомобиля Шевроле Нива в обратном порядке, предварительно удалив угол пластикового корпуса так же, как и на несправном агрегате.

После установки патрубков не забываем затянуть хомуты и завинтить болт для слива тосола на блоке цилиндров. Теперь необходимо долить необходимое количество жидкости в расширительный бачок и через несколько дней эксплуатации машины проверить уровень охлаждающей жидкости.

Подготовительные работы к замене

Перед тем, как заменить радиатор охлаждения на Шевроле Ниве, нужно убедиться, что течет именно этот элемент. Ведь часто течь антифриза возникает в местах соединения патрубков. Если явных признаков утечки теплообменника не наблюдается, то понадобится детальный осмотр, для чего следует снять его с автомобиля, и промыть.

На автомобилях Нива Шевроле с кондиционером устанавливается два теплообменника. Основной радиатор системы охлаждения двигателя располагается ближе к двигателю, и имеет больший размер, чем теплообменник кондиционера. Рассматриваемое устройство на автомобилях Нива Шевроле представляет собой два пластиковых бачка, соединяющиеся между собой с помощью алюминиевых трубок с ребрами охлаждения. Место соединений имеют резиновые прокладки, которые и отвечают за то, чтобы из устройства не подтекала жидкость.

Охлаждение радиатора осуществляется за счет потока встречного ветра. Когда этого потока недостаточно, в помощь вступают вентиляторы(2 штуки), включение которых происходит от датчика температуры и реле. Чтобы произвести снятие с последующей проверкой или заменой устройства, понадобится предварительно слить антифриз. Для этого подготовьте емкость, объем которой должен быть не менее 5 литров. Если антифриз имеет коричневый цвет с ржавчиной, то его желательно заменить.

Процедура замены радиатора на Шевроле Ниве трудоемкая, и требует произвести много действий по разборке и сборке авто. Поэтому если вас это пугает – лучше обратитесь на СТО. Перед тем, как снять радиатор Нива Шевроле 2123, следует подготовить необходимые инструменты и материалы.

Порядок снятия радиатора на Шевроле Нива

Приступать к работе можно после того, как будет куплен новый теплообменник. Артикул теплообменника на Шевроле Нива имеет номер 2123-1301012. Трудоемкость рабочего процесса требует немалых затрат времени, поэтому работы лучше выполнять в гараже. Для начала рассмотрим вариант снятия радиатора на автомобиле без кондиционера и без необходимости снятия бампера.

Отодвигаем трубку ГУРа

1. Автомобиль располагается на ровной площадке.
2. Осуществляется откидывание минусовой клеммы с аккумулятора.

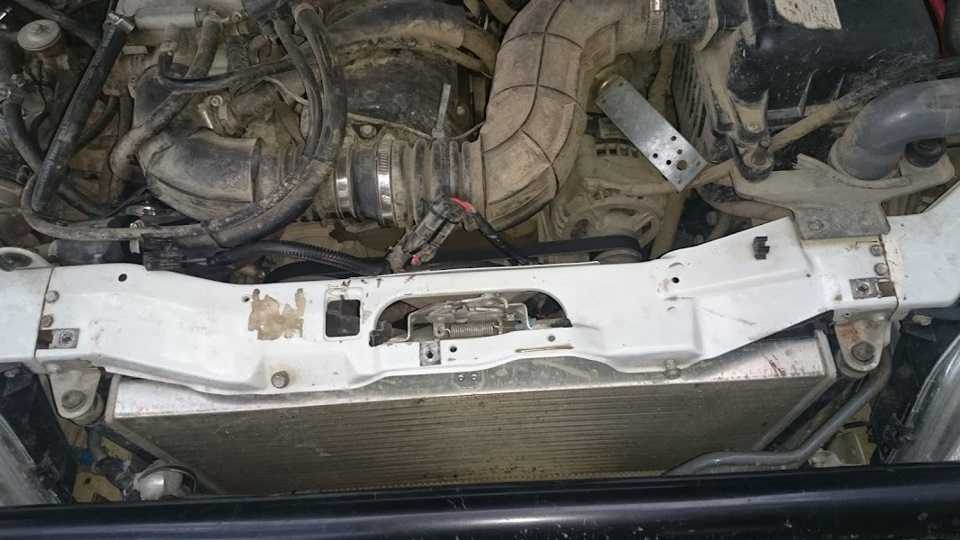

3. Демонтируется решетка радиатора, и осуществляется осмотр места возникновения течи. Возможно течь образовалась не в теплообменнике, а по причине повреждения патрубков.
4. Убедившись, что теплообменник на Шевроле Ниве нуждается в замене, продолжаем демонтажные работы.
5. Сливаем антифриз из системы откручивая краник внизу самого радиатора(со стороны водителя), предварительно под машину подставив подходящую по размеру емкость и открыв пробку расширительного бачка.
6. Слить всю ОЖ из системы невозможно, а ее емкость составляет около 8 литров. При выкручивании пробки удается слить примерно 5 литров жидкости, а остальная остается в двигателе.
7. Для обеспечения возможности отодвинуть, необходимо снять корпус воздушного фильтра, под которым расположены шланги идущие к трубке охлаждения гидроусилителя. Эта трубка установлена перед всеми теплообменниками, и будет мешать их снятию.
8. Далее осуществляется демонтаж этого масляного радиатора гидроусилителя руля, и отодвигание его в сторону, что делается с целью увеличения места для проведения работ. Ослабив крепления хомутов, необходимо отсоединить патрубки. Его можно не снимать, но в таком случае будет очень трудно установить новый теплообменник на место.

Осталось открутить патрубок и вентиляторы

После этого можно приступать к проверочным действиям, ремонту или замене радиатора. Как показывает практика, если теплообменник дал течь, то лучшим решением будет его замена. Ремонт поможет не надолго, и вскоре трудоемкий процесс замены придется повторить.

Установка радиатора

Процесс установки не труднее, чем демонтаж радиатора охлаждения двигателя на Ниве Шевроле. Сборка выполняется в обратном порядке.

Датчик включения

Блок управления получает информацию о температуре антифриза с термодатчика. Он представляет собой резистор, сопротивление которого меняется с изменением при нагреве и охлаждении: от 1,3-1,8 кОм при 30℃ до 155-196 Ом при 90℃. Проверить его работоспособность можно при помощи омметра и термометра. Для этого необходимо снять деталь, погрузить в воду и измерить сопротивление при разной температуре.

Датчик расположен на головке двигателя в районе выпускной магистрали системы охлаждения. Открутить его можно торцовым или накидным ключом.

Рекомендуем посмотреть видео, в котором показано, где расположен и как проверить датчик:

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма , ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Открутите крышку

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

Этапы разборки:

1. Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.

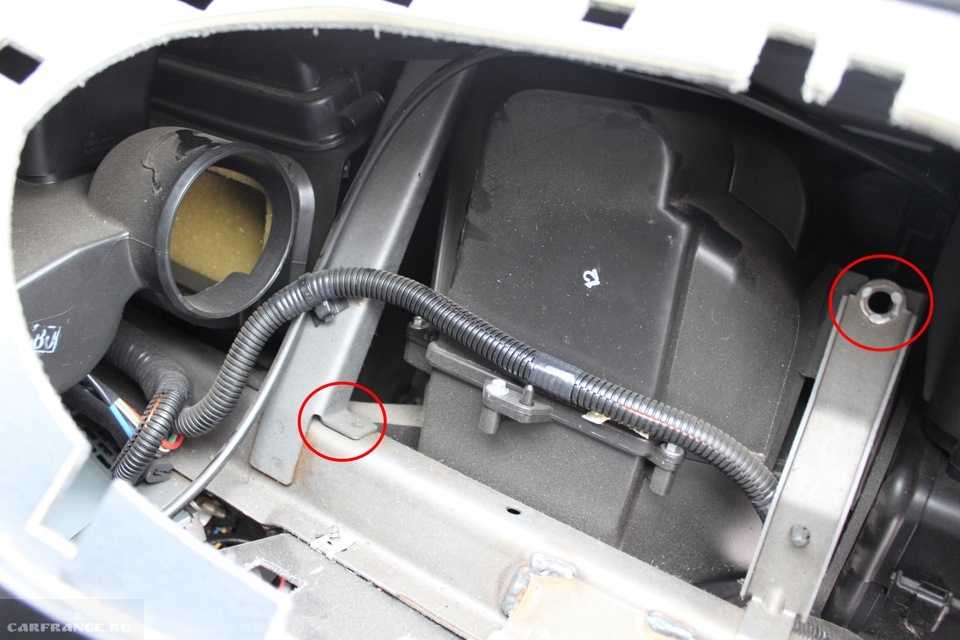

   Бардачок снят

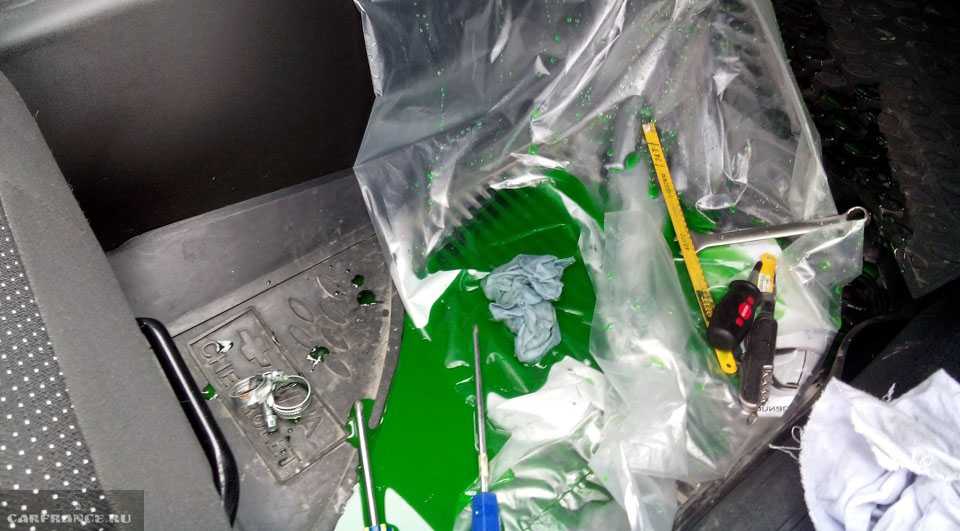

2. Ослабив хомут, снимается резиновая трубка, и сливается остаток жидкости в заранее приготовленную тару. Верхний хомут ослабляется, и патрубок вытягивается на себя.
3. Радиатор, после удаления двух шурупов выдвигается на себя, пока не упрётся в воздуховод.
4. Отвинчивается гайка крепления крышки реле с последующим его извлечением. Визуально заметно, как препятствует съёму радиатора уголок пластиковой рамки теплообменника.

   Расположение болта

5. Кусачками (бокорез) откусывается мешающий кусочек пластика.

   Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть

6. Крайние грани нового радиатора по периметру оклеиваются («момент») тонкими полосками поролона. Делается это для упреждения проникновения воздуха через щели.

   Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Комплектация с кондиционером

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

1. Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.
2. Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
3. Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув , освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
4. Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
5. Отсоединяется усилитель панели (4 болта).
6. Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Итак, печка свободна, после удаления с неё тройника. Чтобы при сборке не осталось лишних крепёжных деталей, придерживайтесь строгой, обратной последовательности.

Убеждение в неисправности радиатора приходит после проверки подводящих трубок, патрубков, шлангов на предмет герметичности.

Устройство

Деталь имеет классическую конструкцию, характерную для современных легковушек: два бачка, соединенные трубками с охлаждающими пластинами. Производитель пошел по пути удешевления, что отразилось на используемых материалах. Бачки сделаны из пластика, трубки из алюминия. детали соединяются через резиновую прокладку, предотвращающую утечку охлаждающей жидкости.

Нива Шевроле с кондиционером и без него оборудована одной моделью радиатора. Отличие лишь в том, что в первом случае перед сотами закреплен конденсатор системы кондиционирования, а во втором — направляющий кожух.

Как Снять Вентилятор Охлаждения Нива Шевроле

Есть два варианта, из под машины раслабить хомут радиатора или отсоединить сверху кожух вентиляторов. Поэтому отсоедините кожух, отвернув гайку его верхнего крепления. Отверните четыре болта бокового как снять вентилятор на шевроле нива. Выдвиньте радиатор вперед на максимально возможное расстояние. Через образовавшийся зазор между кожухом и радиатором ослабьте хомут крепления нижнего шланга.

Потянув шланг со стороны моторного отсека, снимите его с патрубка радиатора.

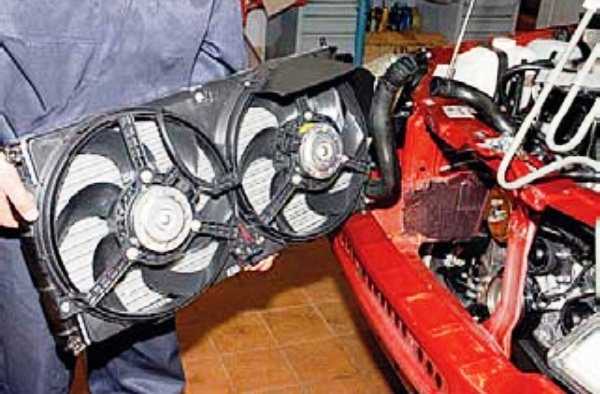

Снимите радиатор. Кожух в сборе с электровентиляторами. Снимаем разъёмы с двигателей вентиляторов и к проводам подающим ток подключаем контрольную лампу. Проделываем ту же манипуляцию с датчиком.

Лампочка загорается на обоих разъёмах. Нужна замена вентиляторов охлаждения нива шевроле. Секреты разборки Ну а это процесс как уже говорилось, не простой. Снимите верхний патрубок с радиатора. Во всех инструкциях написано — снять декоративную решётку и смело начинать снимать радиатор. Во-первых, снятия решётки недостаточно, и радиатор не станет так чтобы можно было снять блок с вентиляторами.

Потом его придётся подгонять и клеить стыки. Во вторых, если машина оборудована кондиционером, образуется ещё одна головная боль. Радиатор кондиционера закреплён перед обычным радиатором. Там, в центре, меж спинками задних сидений После того, как движок остыл, можно ехать в ближайшую мастерскую на средних оборотах и как снять вентилятор на шевроле нива относительно резвом темпе. При всем этом нужно смотреть за индикатором температуры и контрольной лампочкой.

Работа двигателя на холостых оборотах и медленная езда могут оказаться для двигателя смертельными. При этом через радиатор практически не проходит охлаждающий воздух. Иллюстрации показывают термовыключатель функции включения вентилятора системы охлаждения после прекращения работы двигателя, слева у 4-цилиндрового двигателя, справа у 5-цилиндрового.

Для начала необходимо проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной доской.

Если он в порядке, разъедините штекер термовыключателя. Соедините оба контакта в наконечнике провода кусочком проволоки. При двухступенчатом термостате необходимо соединить все три штекерных язычка. Если вентилятор при включенном зажигании начинает работать, это означает, что неисправен термовыключатель, исключенный из электрической цепи на пробу. Для дальнейшего движения нужно хорошо закрепить проволоку в штекерах и заизолировать ее клейкой лентой или пластырем во избежание короткого замыкания.

Если отсоединение термовыключателя не привело к успеху, проконтролируйте реле вентилятора в центральном коммутаторе см. Для этого как снять вентилятор на шевроле нива язычки штекера реле клемм 30 и 87 кусочком проволоки канцелярской скрепкой и вставить реле.

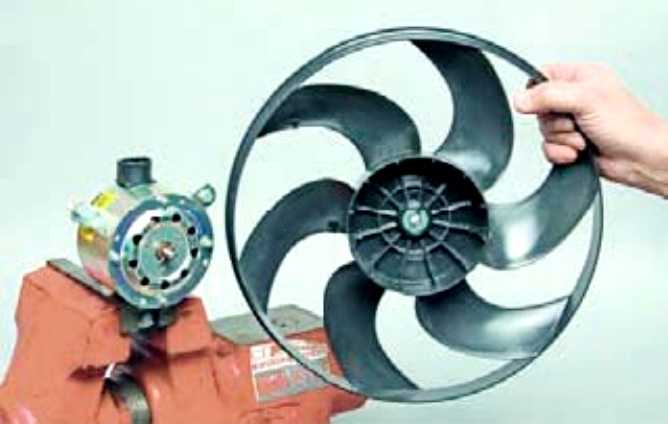

Как снять электродвигатель вентилятора охлаждения Нива Шевроле

Вентилятор системы охлаждения должен заработать теперь и при выключенном зажигании. Если это произошло, значит, неисправно реле. Проволочная перемычка может в чрезвычайном случае остаться установленной и при движении.

Установка радиатора

В процессе демонтажа радиатора приходится проходить все этапы, которые предусмотрены для его установки

Важно не забыть поменять резиновые ножки (переставить на новый радиатор со старого), так как новый узел им не комплектуется. Во время подсоединения патрубков нужно помнить о возможной необходимость вновь повторять данную процедуру, поэтому хомуты следует располагать так, чтобы они свободно откручивались длинной отверткой. В случае, если Вы снимали теплообменник гидроуселителя, то воздух в компрессор ГУР не попал, следовательно, удалять его из системы не придется

Тот воздух, который содержится в радиаторе ГУР выйдет через бачок

В случае, если Вы снимали теплообменник гидроуселителя, то воздух в компрессор ГУР не попал, следовательно, удалять его из системы не придется. Тот воздух, который содержится в радиаторе ГУР выйдет через бачок.

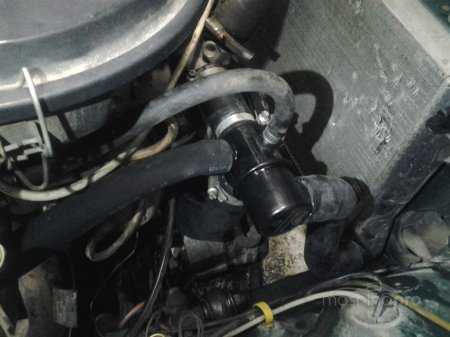

Установив радиатор, приступают к обвязке термостата и монтажу корпуса воздушного фильтра. Так как ОЖ была слита, то придется заполнять систему заново. Заполнение производится через расширительный бачок. Так как термостат закрыт, то большой круг будет практически пустым. У жидкости есть возможность в него попасть, но это происходит довольно медленно. Проще прогреть машину до рабочей температуры, а затем долить жидкость до нужного уровня.

При длительной эксплуатации транспортного средства рано или поздно возникают технические сбои

Если вовремя не обратить внимание на то, что хочет сказать вам автомобиль, могут возникнуть серьезные поломки, которые доставят большой дискомфорт в материальном плане

Очень важным элементом Нива Шевроле является система охлаждения

Естественно, что во время движения мотор сильно нагревается. Существует оптимальная рабочая температура, при которой двигатель выполняет свою роль без риска поломки. Но в случае когда система охлаждения не выполняет сполна свою функцию, происходит перегрев, который влечет за собой неисправность.
