Что такое шаровая опора и зачем она нужна в автомобиле

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

кулачковый;
трипоидный;
шариковый;
карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

корпус;
сепаратор;
шары;
цапфа со шлицами и резьбой;
сальник с хомутами;
пыльники;
стопорные кольца;
ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

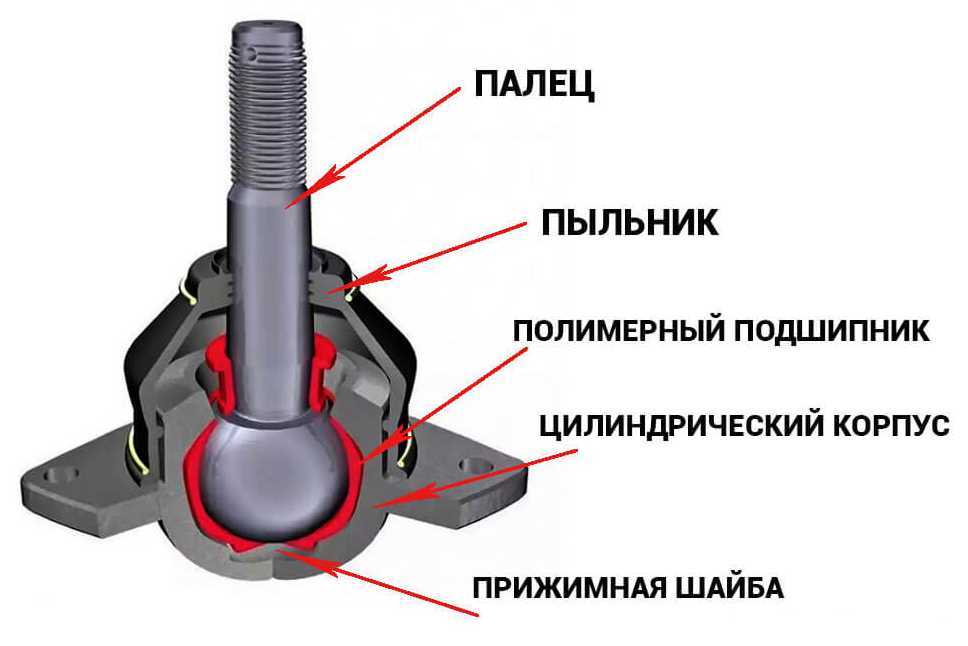

Конструкции шаровых опор: их недостатки и преимущества

Валерий Неверовский, начальник ИЦ «Качество»:

Различают три вида конструкции шаровых опор: штампосварная, закатная и цельнокованая. Остальные виды практически не встречаются.

Штампосварная опора представляет собой две довольно тонкие штампованные пластины (толщина 3 мм), соединенные методом точечной сварки.

Кроме этого существенным недостатком данной шаровой опоры является заливная конструкция вкладыша (подшипника скольжения) опоры. Об этом говорит отверстие в корпусе. Конструкция данного вкладыша, в отличие от современных подшипников скольжения, не имеет канавок для задержания смазки в области трения шарового пальца, а следовательно, смазка не будет задерживаться в плоскости трения и шаровая опора выйдет из строя намного быстрее.

Закатная шаровая опора представляет собой кованый корпус с закатным «донышком». На первый взгляд, она выглядит массивно, однако имеет ряд недостатков.

Например, овальное отверстие, получаемое в корпусе опоры, требует обработки изнутри, следовательно, толщина стенок при обработке уменьшается, что делает возможным вырывание пальца из корпуса.

Так же закатная схема «донышка» не гарантирует, что при работе шаровой опоры в составе автомобиля завальцовка выдержит нагрузку в 3 т на выдавливание пальца из корпуса. Мы не говорим о том, что палец может выдавиться, однако может появиться люфт, и как следствие, шаровая опора начнет стучать.

Прежде всего конструкция закатной шаровой опоры обусловлена минимизацией затрат на производство, а не увеличением ресурса шаровой опоры.

Цельнокованная шаровая опора, которую еще называют усиленной, своим внешним видом изначально внушает доверие: толстые стенки, единый корпус.

Цельнокованный корпус гарантированно выдерживает усилие выдавливания пальца из корпуса, в десятки раз превышающее нормативное.

Причины, вызывающие поломку

Неисправности ШРУСа могут возникнуть по самым разным причинам, например, при наезде на бордюр, попадании в яму и пр. Однако чаще всего этот узел выходит из строя из-за банального повреждения пыльника.

Пыльник (гофрированный резиновый или силиконовый чехол) защищает детали ШРУСа от воздействия пыли, грязи, влаги и пр. Кроме того, для увеличения срока службы, пыльник ШРУСа заполняют специальной жидкой смазкой, изготовленной на основе бария. Смазка обволакивает поверхности деталей и должна сохранять свои свойства в диапазоне температур от -30 до 160°С.

Конструктивно ШРУС — это тот же подшипник, только немного более сложный, и попадание абразивных частиц или влаги негативно отражается на внешних поверхностях деталей трения. При воздействии негативных факторов детали пар трения изнашиваются быстрее, на них появляются следы выработки и возникает люфт. При попадании в смазку абразивных частиц последние могут вдавливаться между трущимися деталями, что также способствует их ускоренному износу.

При разрыве пыльника герметичность пространства, в котором работает ШРУС, нарушается и под воздействием окружающей среды узел очень быстро выходит из строя. Как правило, неисправность «гранаты» не приводит к катастрофической аварии, однако вполне может создать ситуацию, когда поездка будет продолжена на эвакуаторе.

Единственным способом, позволяющим избежать поломки «гранаты» из-за порванного пыльника, является профилактический осмотр мест их расположения. Обнаружив даже небольшое повреждение, необходимо как можно быстрее заменить пыльник. Ведь даже через незначительный прокол смазка будет вытесняться, что приведет к уменьшению ее количества и в итоге к повышенному износу деталей ШРУСа.

Определение неисправности

Появление во время движения автомобиля непривычного для уха «хруста» свидетельствует о неисправности одного или нескольких «гранат». При этом характерный «хруст» может раздаваться:

во время поворота автомобиля;
в момент, когда автомобиль трогается с места. Особенно хорошо он прослушивается при резком старте;

Кроме того, могут ощущаться рывки при разгоне автомобиля.

Услышав «хруст», автовладелец должен хотя бы ориентировочно определить, какой из узлов поврежден. Это вполне под силу любому водителю.

Существует несколько способов определения неисправного ШРУСа:

На неподвижно стоящем автомобиле — необходимо «подергать» приводной вал между ШРУСами. При изготовлении ШРУСа детали подгоняются настолько точно, что люфт вала отсутствует. Поэтому обнаружение даже небольшого люфта свидетельствует о наличии износа и нужно готовиться к замене узла.
Во время движения — выполняя различные маневры, внимательно прислушиваться к появляющимся звукам:

— наружные ШРУСы проверяют при движении автомобиля по ровному участку дороги, последовательно выворачивая руль то влево, то вправо. С какой стороны раздается «хруст», с той стороны и расположен неисправный ШРУС;

— внутренние ШРУСы проверяют на участке дороги, имеющем довольно глубокие ямы. Аккуратно въезжая в яму поочередно левым и правым колесом таким образом, чтобы колесо опускалось на максимальную величину, определяют, с какой стороны раздается «хруст». С той же стороны расположен и неисправная «граната».

Проверить внутренний ШРУС можно и в условиях гаража. Для этого нужно вывесить поочередно левое и правое колеса автомобиля. При вывешивании переднего колеса шарнир достаточно сильно искривляется и при вращении колес на первой передаче неисправный ШРУС обязательно захрустит.

Необходимо отметить, что появление «хруста» свидетельствует о том, что возможность ремонта исключена из-за сильного износа деталей. Внимательно прислушиваясь к звукам, издаваемым шарнирами и регулярно осматривая пыльники, можно поймать момент, когда ШРУС еще можно спасти, поменяв, например, пыльник и смазку. Первичными симптомами появления неисправностей «гранаты» служат:

порванный пыльник;
наличие смазки на внутренней поверхности колеса (смазка выдавливается через поврежденный пыльник и разбрызгивается по колесному диску);
«свист» ШРУСа, напоминающий звук трущихся об металл изношенных тормозных колодок;
слабые толчки, возникающие при трогании автомобиля с места и свидетельствующие о наличии разбитых канавок «гранаты»;
негромкие щелчки (от 2 до 5) при трогании автомобиля с места;

Стоимость и доступность

При выборе между шаровой опорой и шрусом важно учесть стоимость и доступность данных компонентов. Шаровая опора обычно является более дешевым вариантом, поскольку ее стоимость и сложность производства ниже, чем у шруса

Кроме того, шаровая опора более распространена и широко используется в автомобильной индустрии, что снижает ее стоимость

Шаровая опора обычно является более дешевым вариантом, поскольку ее стоимость и сложность производства ниже, чем у шруса. Кроме того, шаровая опора более распространена и широко используется в автомобильной индустрии, что снижает ее стоимость.

Однако, стоит отметить, что шаровую опору сложнее заменить, так как она находится внутри шарнира подвески. Это может повысить общую стоимость обслуживания автомобиля при необходимости замены данного компонента.

С другой стороны, шрус, хотя и является более дорогим вариантом, обладает преимуществом легкой замены. Шрус находится внешне от подвески и представляет собой отдельный компонент, поэтому его замена может быть произведена без необходимости демонтажа других элементов подвески.

Оптимальный выбор между шаровой опорой и шрусом зависит от бюджетных ограничений и условий эксплуатации автомобиля. Если экономия средств и простота обслуживания являются приоритетными факторами, то шаровая опора может быть предпочтительнее. В случае, когда длительность эксплуатации и замена компонента являются более важными факторами, то стоит рассмотреть возможность установки шруса.

ШРУС

Что такое ШРУС?

ШРУС (именно так, а не шруз, шруц) — это «шарнир равных угловых скоростей». Такое название для непрофессионального автомобилиста непонятно. Поэтому часто этот узел в народе называют «граната». Почему шарнир? Потому что узел соединяет две оси, которые могут менять угол между собой. Шарнир нужен для поворота оси колеса относительно вала, который выходит из коробки передач. ШРУС позволяет с помощью руля поворачивать колеса и при этом передавать на них вращение от коробки. Почему «равных угловых скоростей»? Потому что ШРУС не меняет скорости вращения колеса относительно приводного вала от КПП.

Где применяется ШРУС?

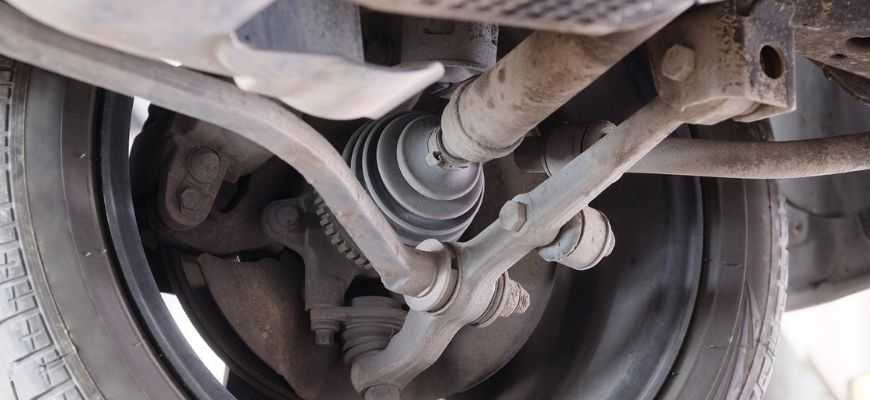

Эти шарниры применяются почти на всех современных легковых переднеприводных авто. Также он устанавливается на полноприводных автомобилях с независимой подвеской передних колес. По своему принципу работы ШРУС похож на классический кардан. Однако у него есть особенности, которые делают его незаменимым именно в легковых авто. ШРУС в отличие от кардана передает вращение от одной оси к другой равномерно, без рывков. При этом угол между осями достигает 70 градусов, что для кардана недопустимо. Ресурс работы ШРУСа в разы превосходит ресурс кардана.

Сколько ШРУСов в автомобиле?

В классической конструкции переднепривоного автомобиля четыре ШРУСа. Два у колес, и два с каждой стороны коробки передач. Первые принято называть наружными, а вторые внутренними.

Для чего нужен внутренний ШРУС?

Внутренний ШРУС (его называют еще трипоид) нужен для возможности перемещаться приводному валу относительно коробки. Эти перемещения связаны с ходом деталей независимой подвески. Трипоид позволяет отклонять оси только на 20 градусов, что вполне достаточно для компенсации хода подвески.

Особенности эксплуатации.

ШРУС — это высоконагруженный узел. Внутренние детали требуют наличия специальной смазки, которая закладывается в узел при его установке. ШРУС обязательно изолирован специальным чехлом — пыльником. От надежности пыльника, в том числе, зависит срок службы шарнира. Порванный пыльник очень быстро приводит к попаданию грязи и воды внутрь и быстрому износу трущихся деталей. Периодическая проверка пыльников — обязательная операция. К выходу из строя ШРУСов приводит и неграмотная эксплуатация. Резкий старт с вывернутыми в крайнее положение колесами перегружает ШРУСы.

Замена и выбор ШРУСов.

Как правило, наружные ШРУСы не ремонтируются. Часто производители автомобилей не предусматривают замену ШРУСов, предлагая замену всего привода в сборе. Стоимость оригинального привода высокая. Поэтому неоригинальные производители (в основном из Китая и Тайваня) наладили производство ШРУСов для таких приводов. Китайские как правило имеют невысокий ресурс, но все же решают проблему при отсутствии денег на приводной вал. Из мировых брендов, поставляющих ШРУСы и приводы на конвейеры можно выделить GKN / Spidan.

При выборе неоригинального ШРУСа нужно внимательно проверить его присоединительные параметры: количество наружных шлицев на ступичном валу, количество внутренних шлицев на обойме внутри ШРУСа, общие габариты узла, наличие кольца АБС (если машина с АБС)

При покупке обращайте внимание на комплектность. Стандартным считается такой: сам ШРУС, пыльник, два хомута, пакет смазки. Иногда в комплект входит ступичная гайка

Иногда в комплект входит ступичная гайка.

Все о шаровых опорах: какая разница между правой и левой?

Когда вы выбираете шаровую опору, вы можете столкнуться с выбором между правой и левой опорой. Такая разница возникает из-за особенностей конструкции автомобиля и его системы рулевого управления.

Правая шаровая опора предназначена для установки на правую сторону автомобиля, а левая – соответственно, для левой стороны. Каждая опора имеет свою форму и размеры, чтобы лучше соответствовать геометрии подвески и системы рулевого управления автомобиля.

Важно понимать, что правая и левая шаровые опоры не являются взаимозаменяемыми. Использование неправильной опоры может привести к нарушению работы подвески и ухудшению рулевого управления

Поэтому при замене шаровых опор всегда необходимо устанавливать опору того же типа, что и старая.

При выборе шаровой опоры необходимо обратить внимание на следующие характеристики:

Марка и модель автомобиля
Год выпуска
Тип подвески (независимая или зависимая)
Тип и размер резьбы
Материал и прочность опоры

Все эти факторы могут повлиять на правильную установку и работу шаровой опоры.

Кроме того, стоит отметить, что шаровые опоры подвержены износу и требуют периодической замены. При первых признаках износа, таких как скрип или люфт в рулевом управлении, следует незамедлительно заменить опоры. Это поможет избежать серьезных поломок и повысить безопасность на дороге.

В итоге, выбор между правой и левой шаровой опорой является важным шагом при замене этой детали автомобиля. Такие опоры не только позволяют управлять автомобилем, но и поддерживают безопасность и комфорт во время движения. Поэтому всегда следует устанавливать опоры, соответствующие требованиям и характеристикам автомобиля.

Износ и долговечность

Износ и долговечность шаровой опоры и шруса важны при выборе оптимального решения для вашего автомобиля.

Шаровая опора, как правило, представляет собой металлическую сферическую головку, которая соединяет подвеску автомобиля с колесом. Во время движения автомобиля шаровая опора подвергается большим нагрузкам и трению, что в конечном счете приводит к ее износу. Изношенная шаровая опора может привести к ухудшению управляемости автомобиля, появлению стуков и вибрации

Поэтому важно регулярно проверять состояние шаровых опор и при необходимости заменять их. Использование качественных шаровых опор повышает их долговечность и гарантирует безопасность вождения

Шрус, или шарнир, является универсальным соединительным элементом в приводе автомобиля. Он позволяет передавать вращательное движение от коробки передач к колесу, поддерживая при этом маневренность и гладкость хода. Износ шруса может проявляться в виде появления трещин, люфта или запахов горелого масла. При возникновении подобных признаков рекомендуется немедленно заменить изношенный шрус, чтобы избежать поломки других деталей привода и обеспечить надежную работу автомобиля.

Для обеспечения максимальной долговечности шаровой опоры и шруса рекомендуется приобретать запчасти от надежных производителей и осуществлять их регулярное техническое обслуживание. Также следует учитывать условия эксплуатации автомобиля и вовремя отремонтировать или заменить изношенные детали. Это позволит продлить срок службы шаровой опоры и шруса, обеспечивая комфортное и безопасное движение автомобиля.

Учитывайте особенности автомобиля

При выборе шаровой опоры правой или левой стороны необходимо учитывать особенности вашего автомобиля. Разные модели могут иметь разные конструкции и характеристики, которые могут повлиять на выбор стороны шаровой опоры.

Одним из основных параметров, который следует учесть, является тип приводящего механизма автомобиля. Если у вашего автомобиля передний привод, то шаровая опора левой стороны будет более нагружена, так как на нее передается вся сила от двигателя. В этом случае рекомендуется выбирать более прочную шаровую опору для левой стороны.

Еще одним фактором, который может повлиять на выбор стороны шаровой опоры, является тип подвески автомобиля. Если ваш автомобиль имеет макферсоновскую подвеску, то наличие шаровой опоры на левой и правой сторонах является обязательным, так как они выполняют важную функцию в подвеске. В этом случае обычно выбирают одинаковые шаровые опоры для обеих сторон.

Помимо этих факторов, также стоит учитывать марку и модель вашего автомобиля, так как производители могут рекомендовать определенные стороны шаровой опоры. Не стоит экспериментировать и ставить шаровую опору на неправильную сторону, так как это может негативно отразиться на управляемости и безопасности вашего автомобиля.

В итоге, выбор стороны шаровой опоры зависит от ряда факторов, в том числе типа привода и подвески вашего автомобиля, а также рекомендаций производителя. Не забывайте консультироваться с опытными специалистами и уточнять всю необходимую информацию перед покупкой и установкой шаровой опоры.

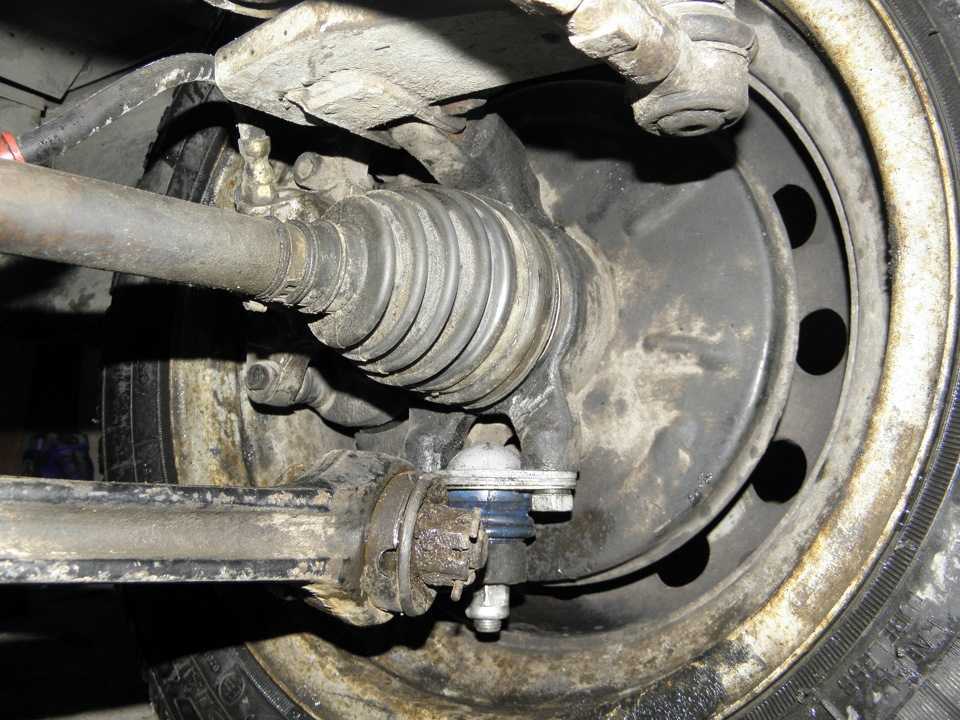

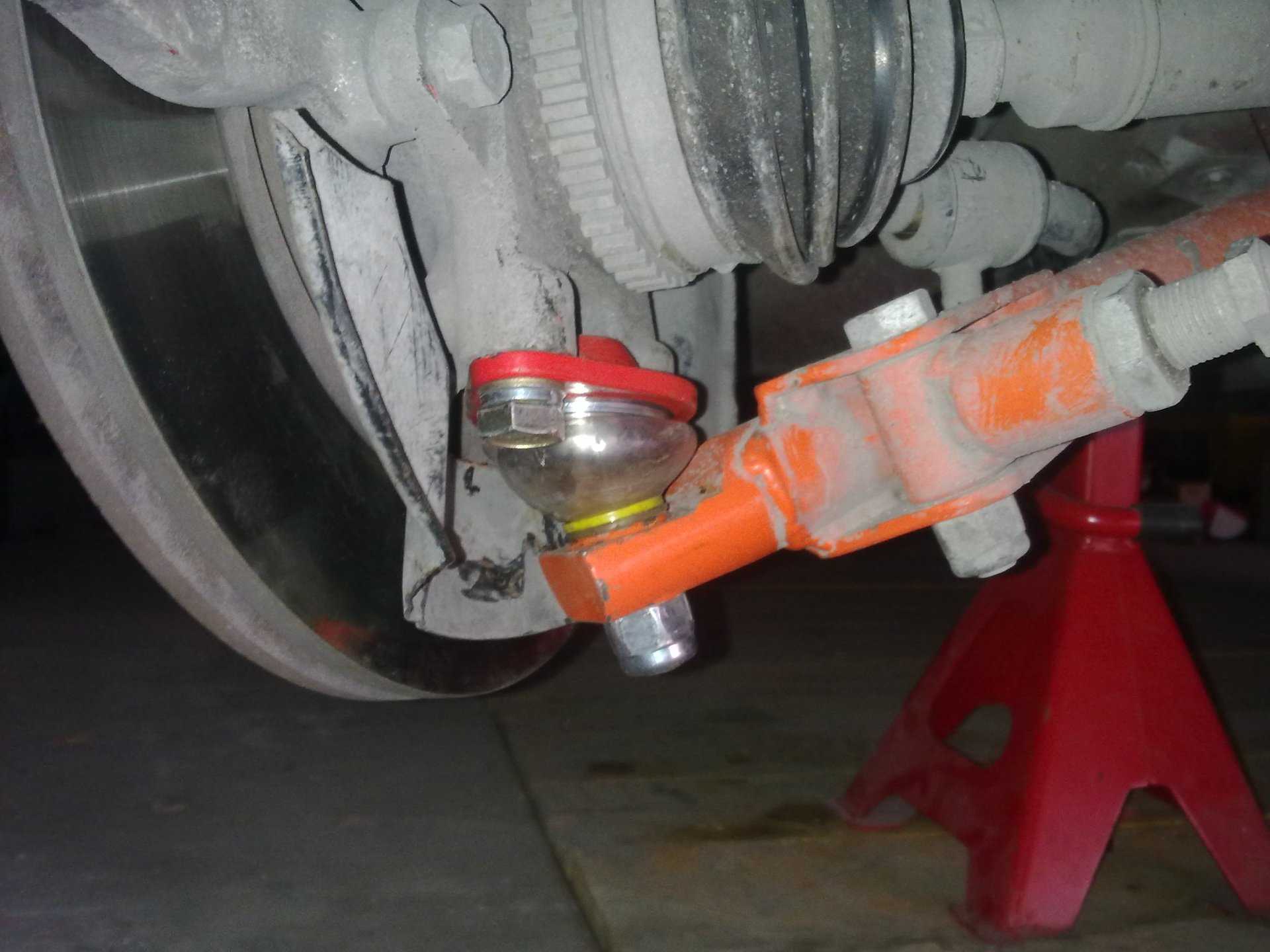

Проверка нижней шаровой опоры без подъемника

Данный способ проверки возможен при использовании дополнительного упора. Подойдет пенек, шлакоблок, кирпичи и тому подобное. Главное, чтобы предмет выдержал вес автомобиля.

Первым делом нужно поддомкратить проверяемое колесо и подставить под шаровую опору упор, таким образом нагрузив этот узел. Если она исправна, колесо останется подвешенным и будет беспрепятственно вращаться. При этом от него не будет исходить никаких посторонних звуков. В случае появления стука, хруста, скрипа – можно судить о неисправности элемента подвески.

В некоторых автомобилях в конструкции предусмотрено специальное диагностическое отверстие. Оно необходимо для замера расстояния от поверхности шаровой опоры до основания пальца. Если такое имеется в конструкции вашей машины, перед проверкой посмотрите допуски в технической документации, приложенной к транспортному средству. Замер проводится измерительным прибором. При наличии такого отверстия, процесс диагностики значительно упрощается и ускоряется.

Причины поломки шруса

Рассчитаны «гранаты» на весь срок службы машины. Но неожиданно для владельца ТС они могут выйти из строя. Это происходит вследствие естественного износа или же по вине самого автовладельца.

Частые причины поломки:

Негерметичные пыльники – со временем на них образуются трещины. Осадки, грязь попадают в подвижное соединение, создавая так называемый абразив. При использовании транспортного средства с порванным пыльником наблюдается износ шруса (ролики заклинивает).
Дополнительный крутящий момент – при непрофессиональном вмешательстве или неправильном вождении приходится запредельная нагрузка на конструктивные элементы.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

Манеры вождения;
Модели машины;
Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

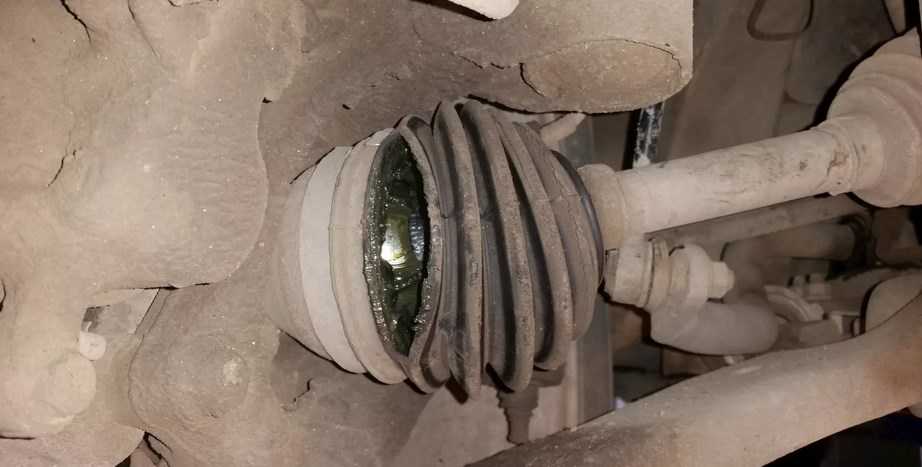

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Немного теории

Назначение шаровых опор — обеспечение подвижности управляемых колес автомобиля в горизонтальной плоскости при полном сохранении их вертикального положения. Проще говоря — это «сустав», позволяющий колесам поворачиваться при рулении. Принципиальная конструкция детали достаточно проста и состоит из двух основных элементов: металлического «пальца» с шарообразным оконечником и корпуса с соответствующей сферической полостью.

Устанавливаются шаровые опоры как промежуточные звенья между поворотным кулаком и рычагами подвески. В многорычажных подвесках ставят по две шаровых опоры на каждый поворотный кулак — на верхней и нижней точке сочленения, а на системах со стойкой «Макферсон» используют всего одну опору на нижней точке. Как правило, резьбовая часть пальца шаровой опоры фиксируется в поворотном кулаке, а корпус крепится к рычагу. (Реже применяется обратный вариант, такой как, например, у автомобилей ВАЗ семейства «Самара», где корпус шаровой закрепляется на кулаке, а резьбовая часть пальца шаровой — на нижнем рычаге.)

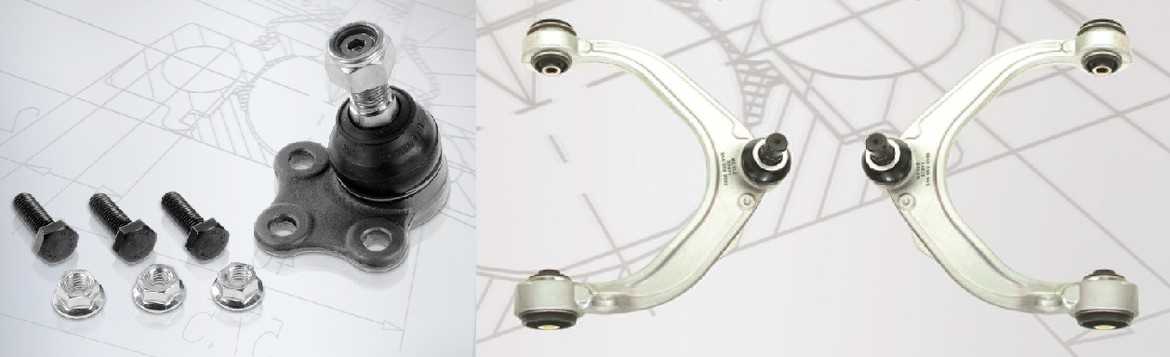

По способам крепления шаровых опор к рычагам существует четыре разновидности. Прежде всего, это самое распространенное до недавних пор крепление на болтовых соединениях. Среди владельцев подержанных машин это самый любимый и желанный вариант, позволяющий поменять шаровую отдельно. Труднее будет ремонт в том случае, если шаровая опора закреплена на рычаге заклепками. Еще труднее, когда шаровая запрессована в рычаг — тут многие производители вообще не допускают извлечения шарнира, предлагая только замену вместе с рычагом. И как апофеоз неремонтопригодности выступает конструкция, где корпус шаровой интегрирован в рычаг, составляя с ним фактически единое целое и извлечь его невозможно.

Стоит заметить, что системы с несьемной шаровой опорой сейчас получают все большее распространение, особенно у японских и корейских машин. Автопроизводители считают их более технологичными, а ремонтопригодность и возможность отдельной замены уже отступает на второй план. И здесь особая ответственность ложится непосредственно на сам узел — шаровую опору.

В каком случае начинает стучать шаровая опора

Стук элемента подвески может появиться только при возникновении большого люфта, из-за сильного износа детали. Как мы уже выяснили, узнать о неисправности можно при передвижении по неровностям дороги, во время поворотов, торможения и т.д.

Но стоит понимать, что не каждый стук колеса может быть вызван износом шаровой опоры. Например, когда вы слышите этот звук на автомобиле с передним приводом только во время поворота, то это может указывать на сильный износ ШРУСов.

Но если симптомы указывают на неисправность шаровой, не стоит затягивать с проверкой. Провести диагностику можно даже в полевых условиях без ямы и домкрата. Об этом мы поговорим чуть ниже. Первым делом, нужно определить какой именно тип шаровой установлен на вашем автомобиле.

Преимущества и недостатки шаровой опоры

Преимущества шаровой опоры:

+1	Высокая прочность и надежность
+2	Повышенная маневренность
+3	Улучшенная устойчивость
+4	Возможность регулировки угла поворота
+5	Устранение нагрузки на кузов автомобиля

Однако есть и некоторые недостатки шаровой опоры:

-1	Высокая стоимость установки и замены
-2	Ограниченный срок службы
-3	Возможность преждевременного износа
-4	Требует регулярного обслуживания и смазки

В целом, шаровая опора является надежным и эффективным компонентом подвески, однако ее использование сопряжено с определенными ограничениями и требует тщательного обслуживания для обеспечения долгой и надежной работы.

Проблемы ШРУСов

Хоть детали ШРУСа имеют высокую прочность, назвать их неуязвимыми нельзя. Существуют проблемы, которые выводят гранату из строя. Чаще всего, они возникают из порванного пыльника – забившиеся внутрь грязь и пыль увеличивают изнашиваемость детали.

Иногда проблема кроется в заводском браке. Ситуация редкая, но реальная. Одна деталь способна сточить другую и приехали – приходится стоять в ожидании эвакуатора.

Увидев стоимость ремонта шарнира, водители приходят к выводу, что смогут самостоятельно устранить неполадки. Опытный владелец с необходимыми навыками сможет это сделать, но даже у них возникают проблемы – во время или после ремонта. Форумы автолюбителей пестрят сообщениями о том, что «барахлил ШРУС, решил поменять, повредил сальник», «после ремонта гранаты загорелся АБС, что делать?».

Нередко проблемой являются действия владельца авто. Высокая скорость езды по некачественным (или вовсе отсутствующим) дорогам, частые случаи максимального поворота колес, старт или резкое переключение передач на вывернутых колесах, пробуксовка, сильное торможение трансмиссией (как автоматической, так и механической КПП) – детали не выдерживают нагрузки, начинают разбалтываться, хрустеть, грохотать. Не стоит выходить за пределы допустимых нагрузок – из-за этого возможен не только износ ШРУСа, но и других деталей машины.

Граната чувствительна к неполадкам других деталей автомобиля. Неисправные опоры двигателя или МКПП, изношенные амортизаторы или места соединения с дифференциалом способны потихоньку разбивать даже новый ШРУС. В этом случае восстанавливать необходимо уже все внутренности.

Типы подвесок

От того, какой конструкции установлен этот элемент подвески, может зависеть и способ его проверки. Всего встречается два вида подвесок:

Однорычажная (Макферсон) – ее конструкционные особенности заключаются в том, что верхняя часть колеса и его ступица закреплены на стойке, а внизу оно опирается на рычаг, который соединен с шаровой опорой. Такой тип конструкции чаще встречается на недорогих автомобилях.
Многорычажная – данный механизм предусматривает наличие сразу двух рычагов, а именно сверху и снизу, на которые закрепляется поворотный кулак. Так как в конструкции два рычага, то и шарниров тоже два – по одному на каждую сторону.

В подавляющем большинстве случаев на транспортных средствах установлены однорычажные типы подвески, но мы рассмотрим, как проверять оба варианта.

Как работает ШРУС?

Изучая то, каким образом ШРУС работает, рекомендуем вам прибегнуть к тщательному осмотру этого устройства.

Руководствуясь специальной литературой вы наверняка сможете найти более, чем просто подробное описание процесса работы рассматриваемого нами сегодня ШРУС:

Сферические канавки, которые предусмотрены в корпусе, а также на внутренней обойме и количество которых, точно совпадает с количеством шариков.
Шарики, которые располагается в пространстве между корпусом и так называемым кулаком, удерживаются специальным сепаратором.
В случае вращения ведущего вала, усилие будет передаваться через кулак на обойму и далее в ведомый вал.
В случае изменения угла между ведущими, а также ведомыми валами, шарики будут иметь возможность свободно перемещаться по неким канавкам, продолжая постепенно передавать усилие.
