Как снять фару на газели

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Шаг #8: Проверка работоспособности

После установки новой фары Газели Бизнес необходимо проверить ее работоспособность перед тем, как отправляться в дорогу. В данном разделе мы расскажем вам, как это сделать.

1. Включите автомобиль и убедитесь, что новая фара загорается. Проверьте как ближний, так и дальний свет.

2. Проверьте направление света фары. Откройте капот и найдите регуляторы, которые позволяют настроить направление света. Установите фару так, чтобы она освещала дорогу на нужное вам расстояние и не слепила водителей на встречной полосе.

3. Проверьте работу поворотника. Включите левый и правый поворотники и убедитесь, что они функционируют правильно.

4. Завершите проверку, протестируйте работу фары в различных условиях: днем, в сумерках и в темное время суток. Убедитесь, что она светит ярко и отчетливо.

5. Если фара не функционирует или не освещает дорогу должным образом, выясните причину и примите меры для ее исправления. Если вы не можете самостоятельно решить проблему, обратитесь к специалисту.

6. После проверки работоспособности новой фары Газели Бизнес и убедившись, что она полностью функционирует, закройте капот автомобиля.

Теперь вы готовы отправиться в дорогу с уверенностью в том, что ваш автомобиль оборудован исправной фарой, которая обеспечит вашу безопасность и безопасность других участников дорожного движения.

Замена фары возможна с минимальными навыками автомобильного ремонта
Для этого потребуется набор инструментов и соответствующие запасные части.
Перед началом работы необходимо убедиться, что автомобиль находится в стационарном положении и отключены все электрические приборы.
Процесс замены фары состоит из следующих шагов: открытие капота, отсоединение проводов фары, откручивание крепежных винтов, снятие старой фары, установка новой фары, фиксация винтами, подключение проводов и закрытие капота.
При выполнении работ необходимо соблюдать меры безопасности, такие как использование защитных очков и перчаток, а также осторожно обращаться с ломкими элементами автомобиля.
Замена фары является важной процедурой для обеспечения безопасности на дороге и должна проводиться своевременно при выходе из строя фары.. Следуя данному руководству, вы сможете без проблем заменить фару Газели Бизнес и продолжить эксплуатацию автомобиля
Помните о необходимости обращаться к профессионалам при возникновении сложностей или отсутствии навыков ремонта. Следуя данному руководству, вы сможете без проблем заменить фару Газели Бизнес и продолжить эксплуатацию автомобиля

Помните о необходимости обращаться к профессионалам при возникновении сложностей или отсутствии навыков ремонта

Следуя данному руководству, вы сможете без проблем заменить фару Газели Бизнес и продолжить эксплуатацию автомобиля. Помните о необходимости обращаться к профессионалам при возникновении сложностей или отсутствии навыков ремонта.

Замена лампы ближнего света газель бизнес 3302 и Некст

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

• назначение – головное освещение (дальний и ближний);
• цоколь – Н4;
• тип – галогенные.

• назначение – ближнее освещение;
• цоколь – Н7;
• тип – галогенные.

К отдельной категории можно отнести светодиодные лампы. Производителей таких приборов не так уж много, поскольку технология изготовления LED-ламп для автомобилей еще не полностью отлажена, довольно дорогостоящая и трудоемкая. Поэтому на рынке много “неправильной” продукции, которая не подходит для создания качественного света и правильной светотеневой границы.

В качестве примера можно привести российскую компанию Dled, выпускающую довольно качественную и относительно недорогую полупроводниковую продукцию, включающую автомобильные лампочки.

Светодиодная лампа компании Dled

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Фиксатор защитной крышки

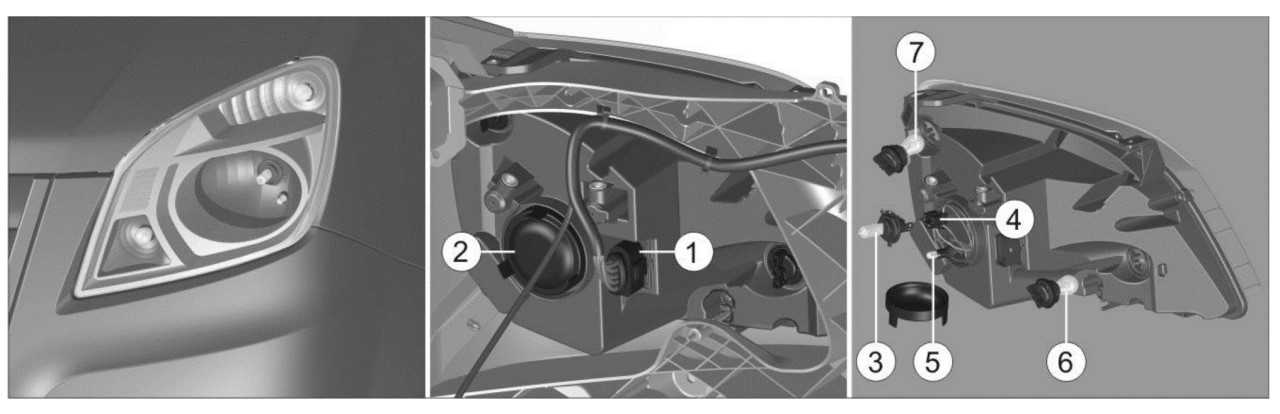

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Лампа ближнего света имеет два контакта, а дальнего – 1

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Важно! Прежде чем браться за замену, необходимо отключить от аккумуляторной батареи любую из клемм, поскольку клеммы питания ламп на ГАЗели оголенные. При случайном касании ими кузова может произойти короткое замыкание со всеми вытекающими последствиями (оплавление изоляции, перегорание предохранителей и т

д.).

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

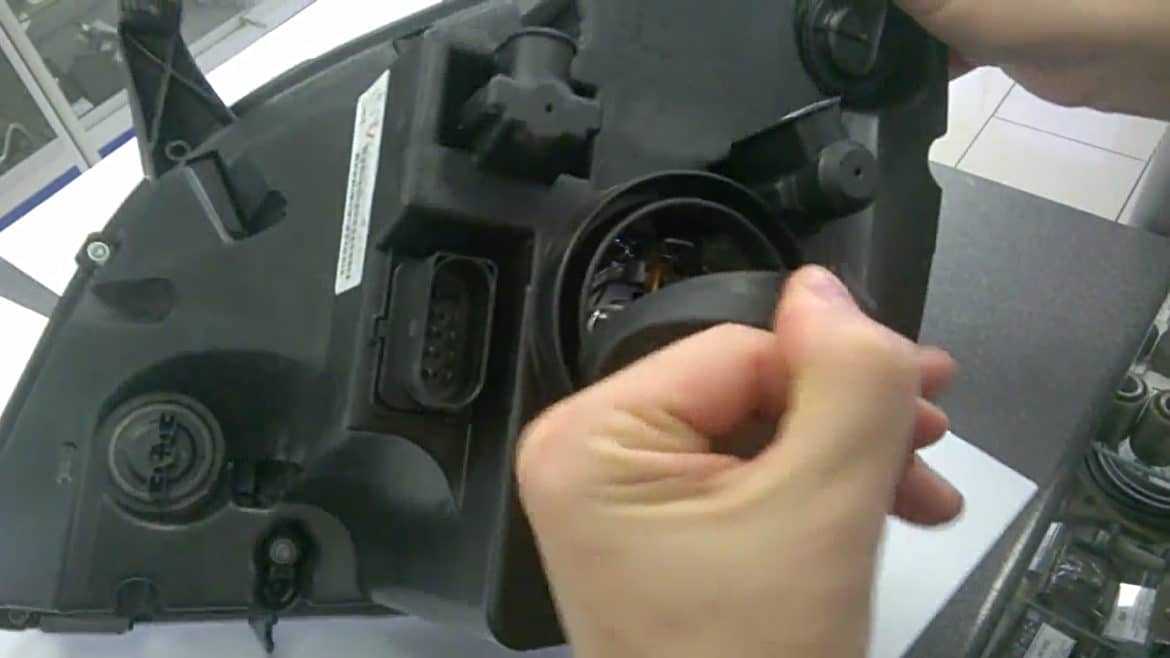

Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

Снятие колодки питания

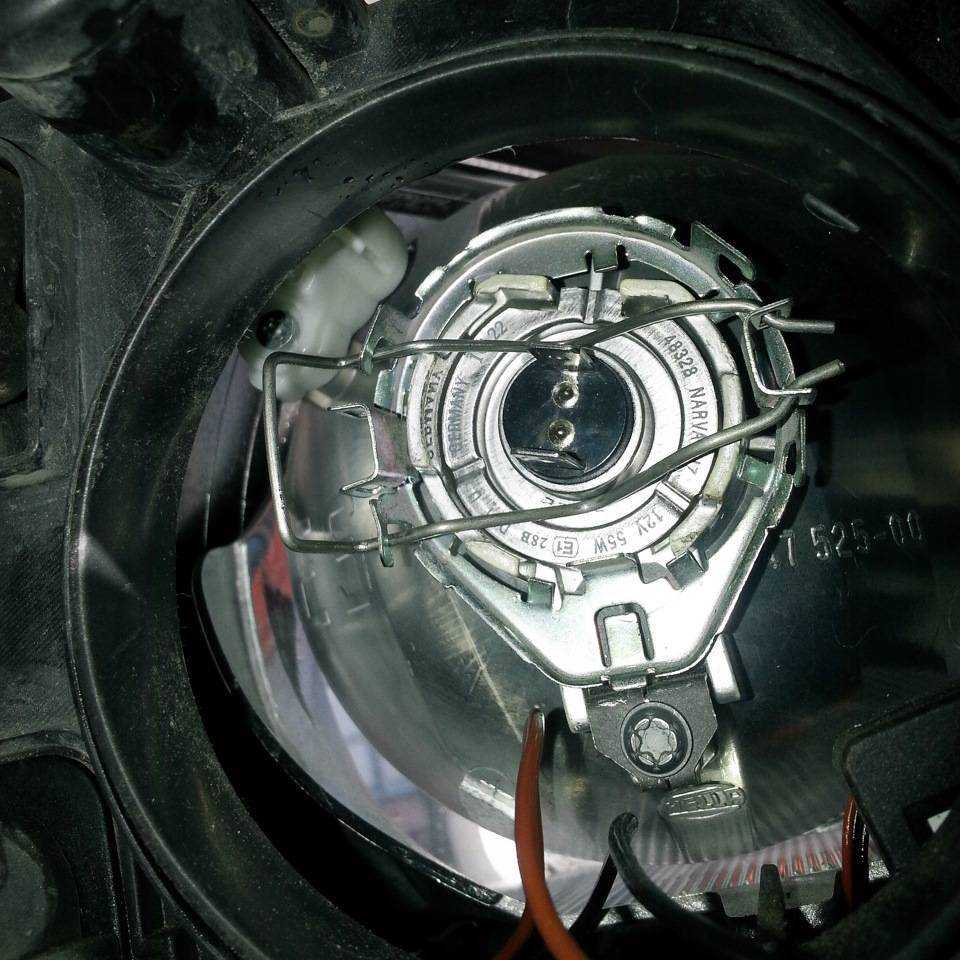

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

Снятие пружинного фиксатораУстановка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Важно! Если ты коснулся баллона лампы голыми руками или замарал ее каким-либо другим образом, протри стекло чистой салфеткой, смоченной в спирте

Нюансы модификаций и схема предохранителей

Неисправность освещения может быть вызвана не только перегоревшими лампочками. Второй по частоте причиной может стать сгоревший предохранитель. Для того чтобы его проверить и при необходимости заменить, нужно найти монтажный блок. В обеих модификациях ГАЗелей таких блоков 2: один расположен в салоне, второй – в моторном отсеке.

За ближний свет левой и правой фары отвечают предохранители F2 и F3 соответственно.

Нумерация реле и предохранителей в ГАЗ 3302

Здесь за левую и правую фары ближнего света отвечают предохранители F9 и F10 соответственно.

• Ниссан кашкай j11 замена салонного фильтра своими руками



• Решетка нива шевроле тюнинг своими руками



• Как сделать 5 передачу на ниве шевроле



• Как заклеить пластиковый порог на автомобиле своими руками



• Как сделать закрытый аккаунт в тик ток с телефона

Как заменить и отрегулировать фары автомобиля Газель

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

• 1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.
• 2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

• 3. Выводим усики пружинного фиксатора из пазов
• 4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

• 5. Для замены лампы габаритного света вынимаем патрон
• 6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

• 7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

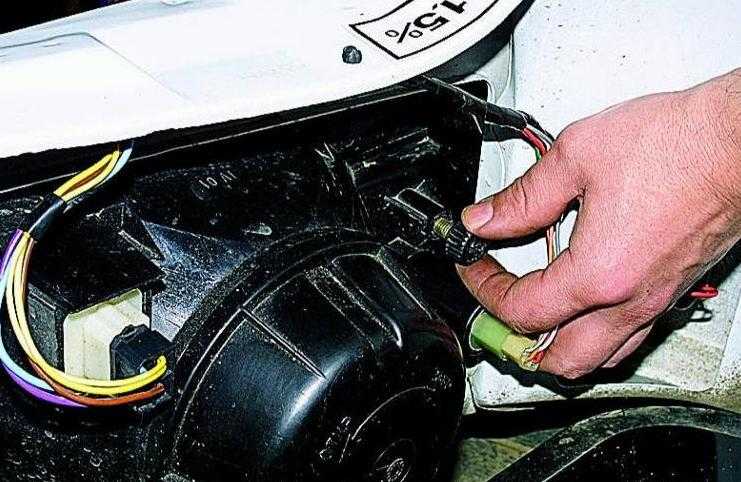

• 8. Отсоединяем колодку электропривода корректора фар.

• 9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

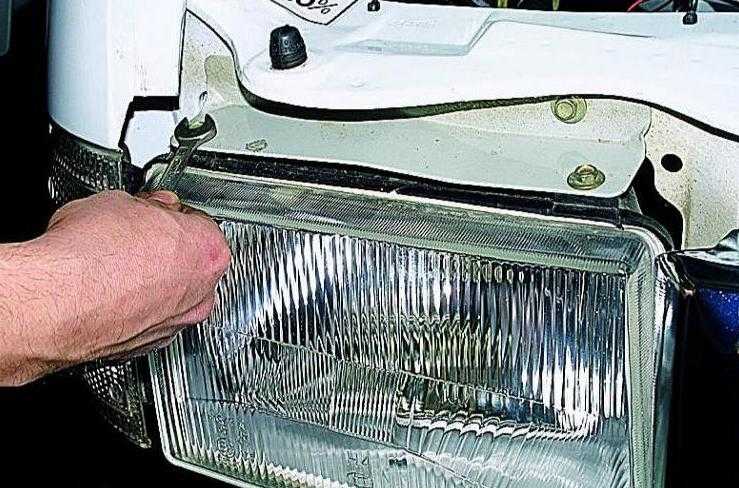

• 10. Ключом «на 10» отворачиваем два болта

11. Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

• 5. Потянув на себя, снимаем рукоятку управления блока.
• 6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

• 7. Общий вид блока управления с деталями крепления.
• 8. Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Замена повторителя поворотов

Отсоединяем минусовую клемму аккумулятора

Поддеваем передний край фонаря специальной пластиковой монтажной лопаткой

Извлекаем повторитель из отверстия в переднем крыле

Отжимаем фиксатор крепления колодки проводов и отсоединяем колодку (не отпускайте колодку проводов в отверстие крыла, иначе придется, потом снимать подкрылок)

Устанавливаем повторитель поворотов в обратной последовательности

Замена заднего фонаря

Потребуется ключ на 10.

Отсоединяем минусовую клемму аккумулятора.

Поддеваем отверткой и разъединяем колодку проводов заднего фонаря

Откручиваем две гайки крепления фонаря

Снимаем фонарь с противоподкатного бруса

Устанавливаем задний фонарь в обратном порядке.

Замена плафона освещения кабины

Отсоединяем минусовую клемму аккумулятора.

Поддеваем край корпуса плафона с правой стороны

Вынимаем плафон из гнезда в обивке крыши

Отжимаем фиксатор и отсоединяем колодку проводов от клемм плафона

Устанавливаем плафон освещения кабины в обратном порядке

Подсоединяем клемму аккумулятора и проверяем работоспособность плафона.

Крепление штатной фары осуществляется в трех местах, независимо от того, левая она или правая. Первые два крепления можно увидеть невооруженным глазом. Это всего два болтика диаметром под ключ «на десять». Для этого нужен гаечный ключ или головка с цифрой десять, которой маркируется любой инструмент. Лучше всего для этого подойдет накидной ключ.

Пластиковый «замок», который находится в нижней части фары, это третья точка крепления. Сложность заключается в том, что ее трудно вывести из крепления. Некоторые владельцы автомобилей, для того, чтобы добраться до крепежного элемента, снимают бамперы и подкрылки, но это довольно трудоемкий процесс. Существует способ куда проще и эффективнее.

Чтобы вывести из крепления механизм правой фары, нужно в подкапотном пространстве рядом с ней, надавить на нижнюю внешнюю часть фары изнутри, которая прилегает к крылу, тем более имеющееся там пространство легко позволяет это сделать. При этом, весь блок легко выходит из крепления.

С левой фарой вышеуказанную операцию повторить будет невозможно, так как там нет достаточного пространства для этого, а плотная компоновка всех этих кузовных элементов будет препятствовать вытягиванию ее на себя.

Чтобы снять фару, нужно поступить следующим образом. Необходимо ослабить хомут рукава воздуховода и сдвинуть его в сторону, так как он будет создавать помехи. Затем, нужно взяться за верхний край фары, слегка её расшатать и аккуратно подать вперед на 1-1,5 см

Когда она отойдет, ее можно взять за нижний край и боковые края снаружи и осторожно вытянуть налево и вперед. Процесс этот довольно трудоемкий, так как нужно все время совершать возвратно-поступательные движения, постоянно расшатывая фару

Но, только так можно вывести из зацепления замок, который держит фару.

Самое главное, это терпение и спокойствие. Обязательно нужно помнить, что использовать рекомендуется только специальные инструменты.

Фары сделаны так, что стекло можно снимать и ставить обратно без каких-либо манипуляций с бубном и танцами. Результатом я был доволен. Свои переделки я показал знакомому, который нашел заказчика для фар: обменял его фары на свои с доплатой за материал и работу. Замена Передних ФАР Газель не все так просто оказалось. В данном видео ролике показываю как заменить разбитое стекло фары на автомобиле Газель. Замена фары на Газели. Опубликовано: 4 часа назад. 5 просмотров. 3 просмотров. Авторазборка. Снимаем фару с Газели.

Разборка фары

Откройте капот автомобиля и обнаружьте крепления фары. Обычно они находятся на задней стороне фары и могут быть зафиксированы гайками, зажимами или скобами. Ослабьте или снимите эти крепления с помощью подходящего инструмента.
Аккуратно отсоедините провода, соединяющие фару с электрической системой автомобиля. Если провода очень короткие, используйте пинцет или специальный инструмент для снятия проводов.
После снятия всех креплений и проводов, аккуратно извлеките фару из ее места

Обратите внимание на то, чтобы не повредить другие детали автомобиля или фару при ее извлечении.
Рассмотрите фару и обнаружьте места, где она может быть разобрана. Обычно фара состоит из нескольких частей, таких как рефлектор, плафон и лампочка

Отверните крышку или заклепки, чтобы разобрать фару на составные части.
Если необходимо, снимите стекло фары, чтобы очистить его от внутренней пыли или грязи. Для этого аккуратно открутите или отсоедините крепления, которые держат стекло фары.
После разборки фары, аккуратно очистите все ее составные части. Используйте мягкую ткань или щетку, чтобы удалить пыль или грязь. Если есть необходимость, можно промыть детали фары мягким моющим средством и теплой водой.
Перед сборкой фары, убедитесь, что все ее составные части сухие. Откройте крышку свежей лампочки и установите ее на место. Обратите внимание на правильное расположение контактов лампочки.
Соберите фару, следуя обратной последовательности разборки. Установите стекло, если оно было снято, и зафиксируйте его крышкой или креплениями. Подключите провода к фаре и установите ее на место в автомобиле. Затяните все крепления фары.
После сборки проверьте работоспособность фары. Включите свет фары и убедитесь, что она работает стабильно и не имеет неправильной геометрии светового пучка.

После завершения процедуры разборки фары ГАЗель Бизнес и ее сборки, у вас должны быть исправные фары, готовые к использованию. Обязательно проверьте, что фары работают должным образом, прежде чем отправляться в путь.

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

Выводим усики пружинного фиксатора из пазов

Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света вынимаем патрон

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

Отсоединяем колодку электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта

Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

Отсоединяем соединительную колодку от выводов корректора.

Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Для замены блока управления снимаем комбинацию приборов (см. Снятие комбинации приборов).

Отсоединяем соединительную колодку от блока.

Потянув на себя, снимаем рукоятку управления блока.

Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

Общий вид блока управления с деталями крепления

Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране.

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке.

В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

avtomechanic.ru

Как Снять Фару С Газели

Автомобиль оснащен двумя прямоугольными фарами с двойной галогенной лампой АКГ12-6055-1, мощностью 55/60 Вт (короткая /Дальний свет) и лампа разрыв А12 мощность 4 Вт.

На автомобильные запчасти установлена ​​фара электрического управления, которая контролирует направление лучей в зависимости от нагрузки на автомобиль.

Ручка управления расположена на левой стороне панели приборов.

Боковое освещение, подсветка приборов и фара включаются центральным выключателем света, который имеет резистор для регулировки яркости ламп приборов.

Маяк с ближний свет на Дальний свет переключатели левой рулевой колонки.

Замена ламп, снятие фары

1. Чтобы заменить лампы фар при выключенном зажигании, поверните крышку лампы против часовой стрелки и снимите ее.

2. Чтобы заменить лампу налобного фонаря, снимите соединительный блок с клемм мигающей лампы. Дальний свет.

3. Выведите фиксатор антенны из пазов

4. Снимите неисправную лампу.

Автоматизация. Снимаем фару с газели.

черный огни на Газель, тюнинг оптики с ходовыми огнями и линзами. RS 09934 Купить. www.pro-sport.ru.

Установите новую лампу в обратном порядке.

Галогенную лампу нельзя брать со стеклянной колбой руками, чтобы не оставить отпечатки пальцев. Если это произошло, протрите лампу спиртом. В противном случае лампа может погаснуть при включении.

5. Чтобы заменить лампочку бокового света, выньте патрон.

6. Слегка нажав на лампочку и включив ее по часовой стрелке, удалить лампу.

7. Чтобы снять фару, отсоедините блок питания лампы.

8. Отсоедините блок управления дальностью света фар.

9. Используя головку «10», снимите болт фары в моторном отсеке.

10. Используйте клавишу «10», чтобы открутить два болта

11. Снимите фару.

12. Если взлетать бампер мешает свету; Сначала мы ослабляем затягивание двух крепежные болты крепления фар к кузову.

Заменить фару. Перед затяжкой крепежные болты отрегулируйте положение корпуса фары относительно частей автомобиля, которые к нему подключены. После сборки проверьте регулировку.
