Снятие и замена заднего фонаря на ваз 2113, 2114, 2115 своими руками

Конструкция задних фонарей ваз 2114

Для того, чтобы производить ремонт, диагностику и устранять возникающие проблемы, необходимо понимать устройство, схему задних фонарей ваз 2114. Устройство задней фары состоит из трех основных элементов: — задней крышки; — платы с креплениями, соединениями для подключения лампочек; — внешней декоративной крышки, светового рассеивателя.

Схема подключения проводов составных элементов (ламп): 1. указателей поворота; 2. габаритного свечения; 3. сигнализирования (стоп-сигналы); 4. противотуманки; 5. обозначения движения задним ходом.

Причины поломок

Наиболее распространенные причины выхода узла из строя:

• самое узкое место во всей конструкции — это эластичная плата;
• на втором месте, банальное перегорание или механическое повреждения лампочек;
• третьей причиной является проблема с предохранителем или реле;
• окисление контактов;
• обрыв проводки.

В первую очередь имеет смысл проверить те элементы, которые не требуют снятия фары целиком (например, предохранителей, реле). После чего проверяют качество соединений, наличие окислений и уровень подачи напряжения к осветителю. Последним этапом является разборка заднего фонаря, извлечение и осмотр платы.

Схема проводки задних фонарей ваз 2114

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям. В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем). Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям. В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

Еще пять статей на сайте по электрике автомобилей ВАЗ

Замена задних фар ВАЗ 2114

Некоторых пугает самостоятельная замена фар, но на самом деле эта процедура достаточно проста.

1. Все, что требуется для замены – это гаечный ключ на «10». Чтобы снять фары, необходимо открыть багажник.
2. Последующие действия следует выполнять при заглушенном моторе, чтобы не бы током.

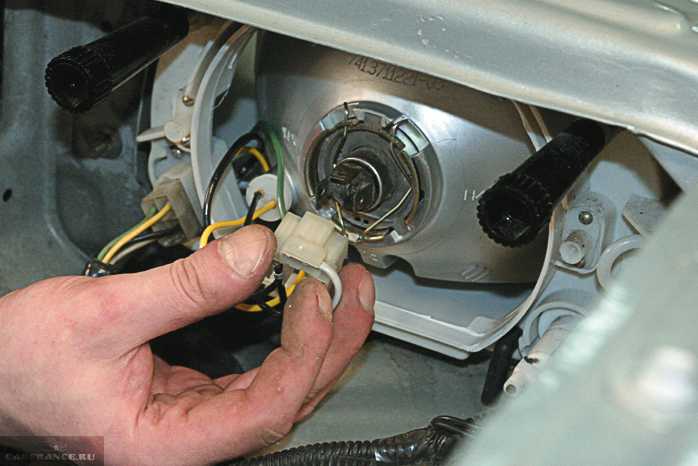

3. Аккуратно отсоединить контакты плат фонаря, при этом не повреждая саму лампу и плату.
4. Завершающее действие, открутить 4 гайки креплений фонаря к задней части автомобиля, придерживая фонарь, чтобы не поцарапать покрытие автомобиля фарой.

Исходя из конечной цели снятия фары, можно снять ламподержатель из фары, отсоединив защелку крепления. Готово!

Самостоятельная замена фар

Замена фар на ВАЗ 2114 не требует дорогостоящих инструментов. Для работ понадобится набор гаечных ключей и отвертки.

Для удобства следует подготовить автомобиль и материалы:

1. Отмыть кузов и подкапотное пространство.
2. Приобрести сухие салфетки.
3. Приготовить наждачную бумагу для очистки контактов или новые фишки с защитой от попадания влаги.

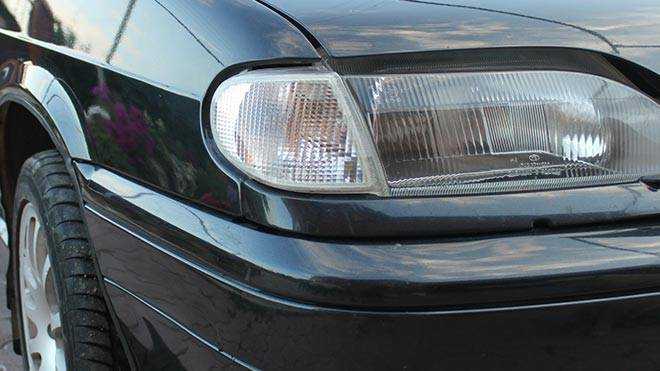

Чтобы поменять фару спереди, нужно выполнить действия:

1. Отключить клемму аккумулятора.
2. Открутить четыре болта и снять пластик перед радиатором.

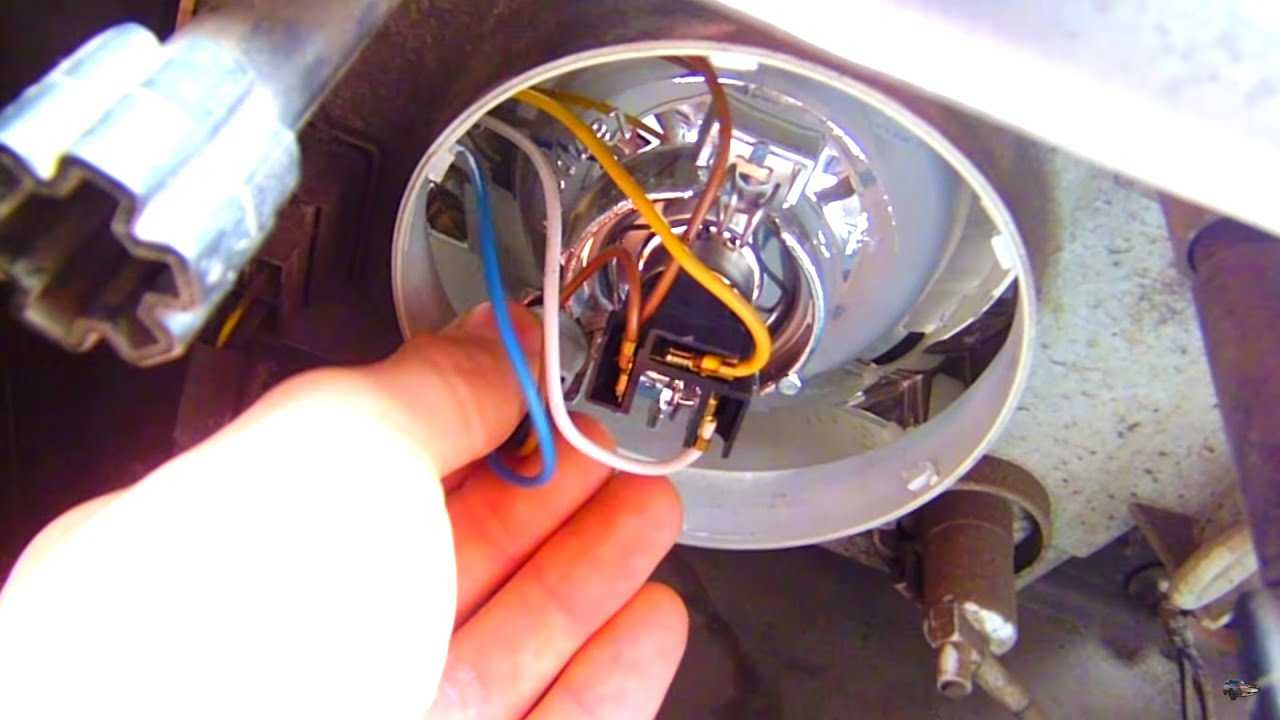

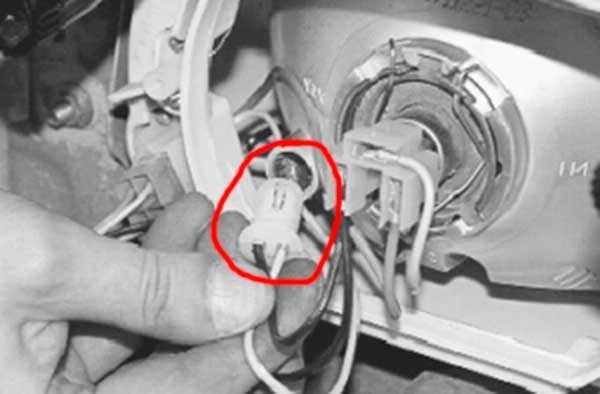

3. Отключить фишки с оптики и поворотника.

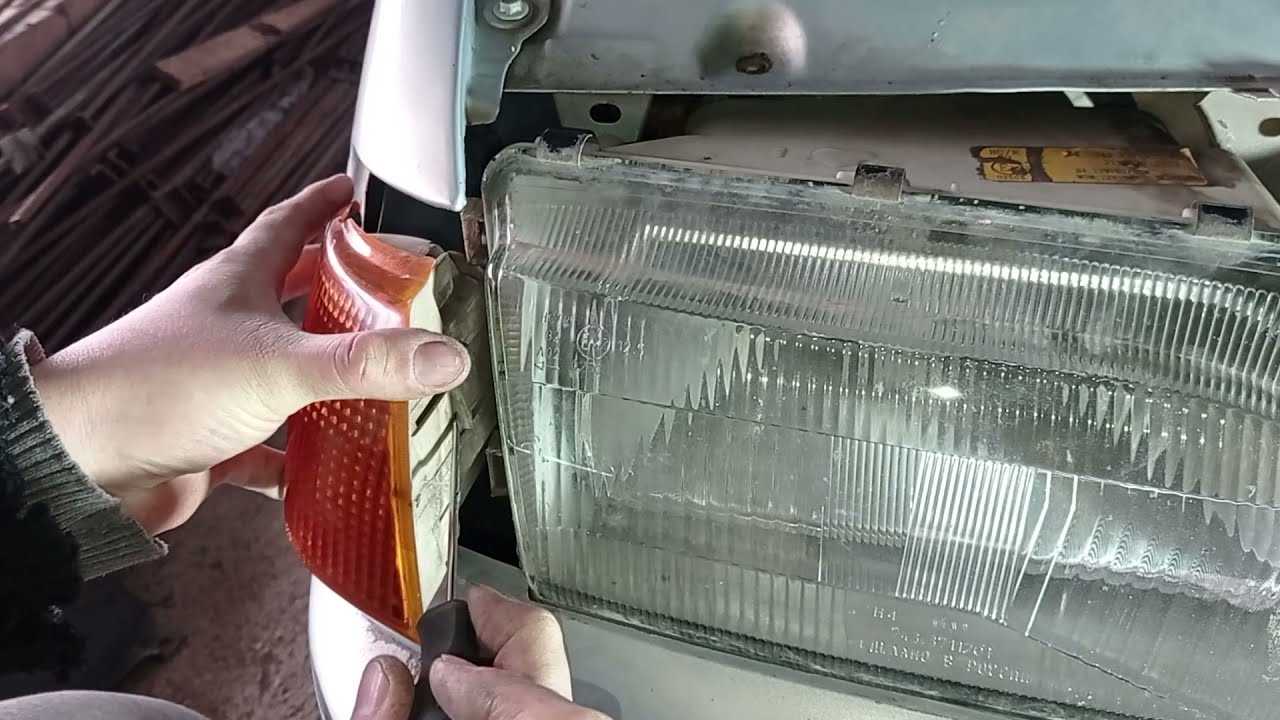

4. Отжать удерживающую пружину уголка указателя поворотов.
5. Нажать на пластиковые крепежи и потянуть уголок по ходу автомобиля.
6. Открутить винты, удерживающие фару.
7. Повернуть тягу корректора против часовой стрелки и отсоединить его.
8. Чтобы снять реснички под оптикой, нужно ослабить винты бампера около фонаря, отогнуть уголок и открутить крепеж.

Существует метод снятия передней фары в сборе с «ресничкой». Для этого нужно дополнительно открутить три винта, удерживающих «ресничку», и вытащить блок в сборе.

Демонтаж задних фонарей своими руками:

1. Отключить клемму батареи.
2. Открыть багажное отделение и освободить пространство от лишних деталей.
3. Отогнуть мягкую обшивку.
4. Отключить штекеры.
5. Открутить гайки со шпилек.
6. Снять датчик заднего хода.
7. Аккуратно вытащить фару наружу.

Варианты для замены

На конвейере автомобили ВАЗ комплектуются фарами «Бош» или «Киржач». Главное отличие — измененная конструкция, за счет которой обеспечивается точечное освещение оптикой от Bosch. Несмотря на все плюсы немецкая оптика недостаточно освещает дорогу непосредственно перед автомобилем. Поэтому такие фары лучше использовать совместно с противотуманками.

Тайваньские производители предлагают линзованные фары со светодиодными «ресничками», темной маской и улучшенным внешним видом. Линзы, настроенные под ксенон, имеют широкий пучок и увеличенную яркость. Для монтажа такой фары потребуется внедрение в штатную проводку. Посадочные места и крепеж доработке не подвергаются.

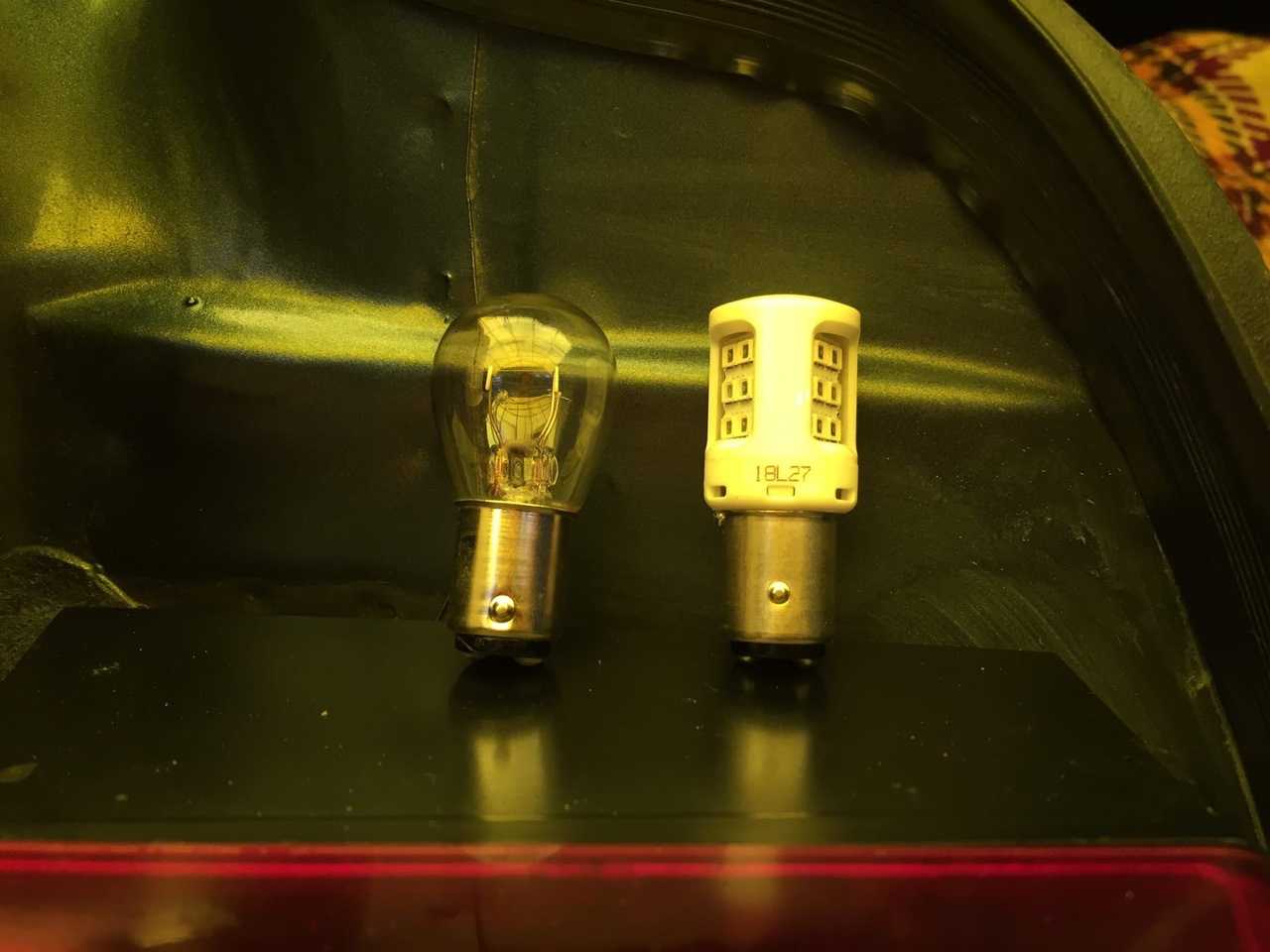

Заводские задние фонари ВАЗа быстро выцветают и выходят из строя. На прилавках магазинов можно найти достойную замену из Тайваня. Светодиодные фонари подключаются к штатной бортовой сети и работают под управлением электрической платы в водонепроницаемом корпусе. К плюсам доработки автовладельцы относят улучшение яркости, а также отсутствие проблем из-за попадания воды. Установка освещения не требует вмешательства в крепеж или электрические колодки.

Передние

Простое снятие фар с помощью подручных средств не занимает много времени. Деталь промывают мыльным раствором, оценивают состояние отражателя и при необходимости отклеивают защитный щиток.

Для замены стекла на фаре:

1. Снять деталь.
2. Поместить фару в закрытую коробку с отверстием для фена.
3. Нагревать коробку в течение 15-20 минут.
4. Достать деталь и аккуратно оторвать расплавившийся герметик.
5. Разобрать прикипевший щиток можно с помощью плоской отвертки.

Перед обратной сборкой очищается поверхность, наносится новый клей и аккуратно прикладывается стекло.

При установке новой оптики следует воспользоваться прилагаемой в комплекте электросхемой и правильно соединить провода.

Задние

Замена задних фонарей ВАЗ 2114 не требует переподключения штекеров и питания. Готовые диодные фонари предлагаются в разном оформлении, однако соответствуют заводскому методу крепежа.

Проверка штекеров на наличие коррозии предупредит возможное возникновение неисправностей и исчезновение контакта.

При включении задних противотуманных огней на панели приборов отображается оранжевая пиктограмма, как и в случае с заводской оптикой.

Противотуманные

При отсутствии противотуманных фар в переднем бампере их можно установить самостоятельно. Для этого потребуется:

• кнопка на панель от комплектации ВАЗа с ПТФ;
• новые фонари с хорошими показателями, например Bosch, Киржач;
• медный кабель;
• пластиковая гофра;
• изолента;
• нож;
• затягивающиеся хомуты.

Схема подключения противотуманных фар, пластиковые ободки, лампы идут в наборе. Дополнительно придется приобрести реле и плавкую вставку в блок предохранителей.

Установка противотуманных фар:

1. Снять защиту двигателя.
2. Отметить места крепления шаблоном из набора.
3. Вырезать отверстия.
4. Установить внутренний крепеж и внешние очки.
5. Прикрутить оптику.
6. Проложить питание согласно схеме.
7. Подключить контакты и кнопку в салоне.
8. Аккуратно спрятать провода в гофру.

Монтаж ксенона в ПТФ требует установки дополнительных блоков. Газоразрядные лампы в противотуманках ВАЗа способны лучше освещать дорогу, однако слепят встречных водителей. Штатный рефлектор не способен справляться с кустарно установленными лампами.

Как Снять Стекло С Фары Ваз 2114 AVTO-MELVIN.RU

Процесс замены задних и передних фар ВАЗ 2114

• Процесс замены задних и передних фар ВАЗ 2114
• Причины замены фары автомобиля, можете ли вы сделать это сами
• Что необходимо для замены фар
• Как заменить передние фары ВАЗ 2114
• Этапы замены задней части автомобиля ВАЗ 2114
• Как снять и заменить противотуманные фары

Невозможно переоценить важность исправности и нормального функционирования фар в автомобиле, поскольку они являются «глазами» водителя в темноте. Поэтому, если фары повреждены или вышли из строя, они должны быть немедленно заменены. Вот почему, сегодня мы расскажем вам о том, как изменить передние и задние фары для ВАЗ 2114, отметим, что это будет необходимо

Вот почему, сегодня мы расскажем вам о том, как изменить передние и задние фары для ВАЗ 2114, отметим, что это будет необходимо.

Причины замены фары автомобиля, можете ли вы сделать это сами

Основными причинами замены фар на автомобиль BA3 2114 являются:

Сломанный стакан фар (автомобиль выглядит уродливым, луковицы остаются нераспечатанными, а грязь и камни будут летать в них).

Крепкие стеклянные фары (фары не нужны, но все лучи отправляются в трещины, а фара будет разбросана).

На плате нет массы (плата находится под фонариком).

На фаре, выдутый контакт.

Вы можете самостоятельно менять освещение и без каких-либо специальных устройств или инструментов. Это очень просто сделать, и сама процедура не займет много времени.

Чтобы изменить свет на автомобиле, вам понадобятся:

набор гаечных ключей;

Как заменить передние фары ВАЗ 2114

При независимой замене передней фары на ВАЗ 2114 процедура следующая:

1. Сначала снимите переднюю решетку и заднюю облицовку радиатора.

2. Снимите внешнее переднее стекло.

3. Снимите исполнительные механизмы гидравлического корректора.

https://youtube.com/watch?v=m-fvncG7fpA

Ремонт фары ВАЗ 2114 Замена стекла фары ВАЗ 2114

Разбил одно стекло на фаре а второе потемнело от старости вот решил заменить ну и снять видео на эту тему!!!

Как поменять стекло в фаре?

На примере Лада Самара-2.

4. Чтобы было легче удалить правую фару. удалите омыватель лобового стекла и сделайте его более удобным для работы с левым.

5. Отсоедините фару от фар с помощью силовых проводов.

6. Отвинтите винт с крестообразной отверткой, которая нажимает корпус фар.

7. Ослабьте три гайки, которые закрепляют корпус предохранителей со стороны двигателя.

8. Снимите фару, вытащив ее.

Новая фара установлена ​​в обратном порядке.

Этапы замены задней части автомобиля ВАЗ 2114

Перед снятием и заменой заднего фонаря на ВАЗ 2114 сначала необходимо открыть багажник автомобиля, снять запасное колесо и осторожно отсоединить пластиковую крышку. Затем вам нужно сделать следующее:

1

Используя ключ «на 10», отвинтите два винта сверху и два винта снизу

1. Используя ключ «на 10», отвинтите два винта сверху и два винта снизу.

2. Затем отвинтите еще пять винтов, которые закрепляют пластиковую панель в задней части корпуса, чтобы удалить ее из багажника.

3. Снимите лампу и держатель лампы номерного знака.

4. Отсоедините два пластиковых клипса и аккуратно выньте фару из корпуса машины, удерживая ее снаружи.

После этого, с помощью обычных болтов или крепления из набора новой фары, установите на место новую заднюю фару. Все дальнейшие действия выполняются в обратном порядке.

Как снять и заменить противотуманные фары

Снятие и установка противотуманных фар на автомобиле ВАЗ 2114 включает в себя такие этапы:

1. Отсоедините прокладки с проводами от жгута проводов.

2. Отвинчивание самонарезающих винтов, которые выступают в качестве крепежа между кузовом автомобиля и подкладкой противотуманной фары, снимая облицовку.

3. Демонтаж самой противотуманной лампы.

Если вам просто нужно заменить лампу, вам не нужно снимать противотуманную фару. Для этого:

1. Отсоедините провод «-» от клеммы аккумулятора.

2. Снимите резиновый защитный колпачок с ремня (на задней части отражателя лампы).

3. Удалите кончик провода.

4. Сожмите пальцы с помощью пружинного зажима в месте крепления лампы и поднимите его в сторону.

5. Выньте лампу из отверстия в отражателе фар.

6

Осторожно отсоедините конец провода «» от провода лампы

Поместите лампу в противотуманную фару и соберите все в обратном порядке.

Подпишитесь на наши ленты на Facebook, Vkontakte и Instagram: все самые интересные автомобильные события в одном месте.

Как разобрать фару работа с передним фонарём

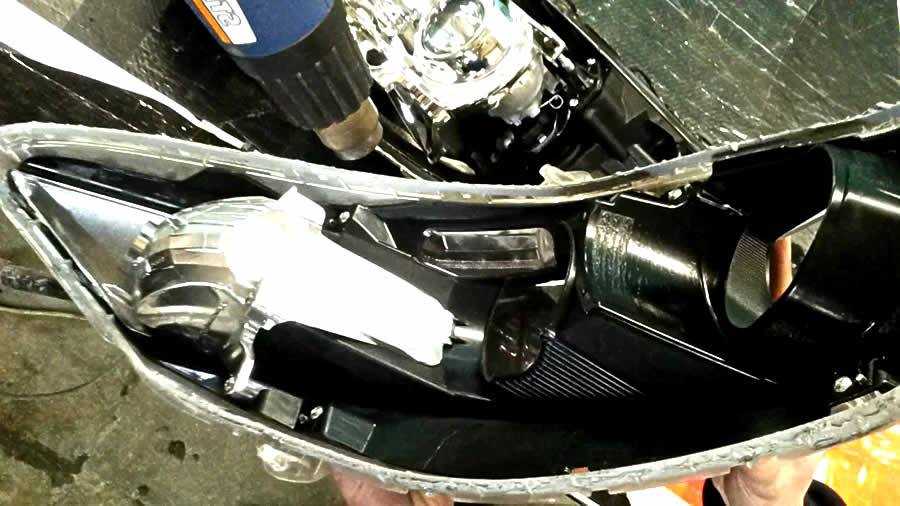

При помощи фена хорошо разогревается герметизирующий состав в фаре

Демонтируя фару на иномарке либо отечественном автомобиле (ВАЗ 2107, 2109, 2114), следует снять передний подкрылок по требуемому борту. После этого, надо демонтировать крышку отверстия кронштейна, на котором зафиксирован радиатор. Затем надо снять накладки и усиление бампера.

По завершению этих действий демонтируется блок самой фары. Далее осуществляются следующие манипуляции:

• разогрев герметика;
• отсоединение стекла от корпуса.

Когда упомянутые операции выполнены, можно приступать к непосредственной замене требуемых деталей. Во время сборки фонаря надо следить за правильностью установки всех комплектующих.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Ремонтные работы

Не обязательно вмешательство в оптику автомобиля связано с попытками их доработать. Иногда просто требуется ремонт их. К примеру, регулировка фар ВАЗ-214 выполняется при помощи гидрокорректора. И нередко эта составляющая просто ломается, прекращая выполнять свои функции. В этом случае передняя оптика ВАЗ-2114 требует проведения ремонтных работ.

Гидрокорректор фар состоит из основного цилиндра, расположенного под приборной панелью, и двух рабочих – установленных непосредственно на оптических приборах. Между собой эти составные элементы соединены трубками.

https://youtube.com/watch?v=Ysa0NY9AZEQ

В случае, если гидрокорректор прекращает выполнять свои функции, сначала проверяется целостность системы трубопроводов. Если никаких подтеков не обнаружено, то проверяются рабочие цилиндры. Для этого они просто отсоединяются от фар, а далее проверятся ход штока. У исправного цилиндра этот ход должен составлять 7 мм. При обнаружении, что рабочие элементы не функционируют, производится полная замена составных элементом механизма регулировки положения света фар.

Еще один распространенный вид тюнинга – противотуманные фары на ВАЗ-2114. Некоторые комплектации этого авто подразумевали наличие этого дополнительного и достаточно полезного осветительного оборудования, но не все. Поэтому на автомобилях, у которых ПТФ не предусматривалось, владельцам приходится ставить их самостоятельно.

В целом, установка ПТФ не должна вызвать сложностей, но есть определенные нюансы, касающиеся именно монтажа. Они устанавливаются в бампер, но если изготовителем не предусмотрена установка ПТФ, то и посадочного места по них нет. Решить проблему можно двумя способами – купить бампер, оборудованный нишами под ПТФ, или же прорезать отверстия в «родном» бампере.

А далее остается закрепить ПТФ, правильно их подключить к бортовой сети и вывести клавишу включения на приборную панель.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон — снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно — зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку — целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет — прибор неисправен.

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля. Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

Основные выводы и рекомендации профессионалов

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Внимание: когда все в норме, а фонари не горят, может быть причина в контакте лампы, поэтому даже при вкручивании новой обязательно нужно проверить ее работоспособность. Как говориться в народе, чем черт не шутит, ведь поломка может быть самая легкая, а вот повлечь за собой множество неприятностей

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!
