Как подтянуть ручника на ваз 2110? замена и регулировка троса

Замена троса ручника на ВАЗ-2110, 2111, 2112

Ручник, по-научному ручной или стояночный тормоз – незаменимая часть автомобиля, пользу которой многие недооценивают.

Ручник – это рычаг, который в неожиданной ситуации поможет совершить экстренное торможение автомобиля, а в сложной – тронуться с места на горке, без ущерба сзади стоящим автомобилям. И все же основной задачей ручного тормоза является удержание машины от случайного движения.

Ручник существенно облегчает жизнь автомобилистам, а иногда даже выручает. Поэтому, чтобы не случилось форс-мажорной ситуации и в необходимый момент ручной тормоз не подвел, нужно следить за состоянием троса, за его исправностью.

Как выявить неполадки в работе ручного тормоза? Перечислим основные проблемы и причины сбоя в работе ручника.

Основные неисправности ручного тормоза:

Тяжело или совсем невозможно поставить машину на ручник, трос тяжело перемещается.

Причина: в середине лопнули нити и распушились;

Машина катится, даже при поднятом ручнике.

Причина: трос слабо натянут;

При попытке поставить на ручник, машина приседает на один бок.

Причина: порвался один тросик;

Ручник слишком легко поднимается, а машина катится.

Причина: трос износился, начали рваться нити.

При выявлении неисправности, трос следует заменить. Если поблизости не оказалось автосервиса, вооружитесь двумя ключами на «13», одним на «10», баллонным ключом и плоскогубцами. Поехали!

Замена троса ручного тормоза на ВАЗ 2110 или как подтянуть ручник

Замена троса ручного тормоза ВАЗ 2110 — это актуальная проблема для всех владельцев данной модели автотранспортного средства и не только. Стояночный тормоз играет важную роль в процессе эксплуатации автомобиля. По этой причине его частое использование приводит к быстрому износу. Знание того, как поменять трос ручного тормоза своими руками или как подтянуть ручник, позволит сэкономить затраты на ремонт авто.

Возможные причины поломки и поэтапная замена

Прежде чем приступать к ремонту (замене), рекомендуется выяснить причину, почему ручник не работает. Дело в том, что при некоторых поломках, когда ручник не работает, его полная замена может не потребоваться.

Основной и самой распространенной первопричиной, по которой рабочий механизм выходит из строя, является износ тормозного узла.

От рычага ручного тормоза отходит трос, что тянется к механизму, который активизирует тормозной узел. Несмотря на то что тросик постоянно подвергается сильным нагрузкам, его разрыв случается крайне редко. Зачастую тросик соскакивает или происходит износ (перетирание) наконечников в барабане. Также может произойти истирание тормозных колодок или износ барабанных тормозов.

Стальные волокна стояночного тормоза в процессе интенсивной эксплуатации могут растягиваться, что делает затруднительным их движение в оболочке, и устройство выходит из строя.

Замена тросика ручника на ВАЗ 2110 несложна, но для удобства лучше позвать помощника.

Далее следует выполнить следующие действия:

1. Автотранспортное средство необходимо снять со стояночного тормоза. Для этого нужно опустить ручник в пол до максимума (до упора).
2. Демонтируют тормозной барабан колеса.
3. Снятие глушителя и резонатора с задних подушек.
4. Снятие уравнителя. После того как будет отведена в сторону выхлопная труба, нужно подлезть под машину и открутить регулировочную гайку и контргайку. После откручивания уравнитель можно снять с тяги. Щеткой нужно очистить шток ручника ВАЗ 2110.
5. Извлечение наконечника троса из управления.
6. Трос ручного тормоза прикреплен к авто при помощи специальных скоб. Их нужно отогнуть.
7. Демонтаж задних тормозных колодок и отсоединение наконечника троса.
8. На балке заднего моста есть гайки, которые крепят ручник. Их нужно ослабить и вытянуть трос из держателя устройства.

Работа по снятию тросика ручника ВАЗ завершена. Прежде чем ставить новый трос, рекомендуется очистить все места креплений от грязи и ржавчины. Для этого можно воспользоваться специальными средствами, что продаются в автомагазинах, или использовать уксусную кислоту. При работе с любыми химикатами нужно быть очень аккуратным и придерживаться всех правил безопасности. Чтобы поставить на место новый тросик, все действия, перечисленные выше, проводят в обратном порядке

Стоит обратить внимание: в кронштейне, что находится под днищем кузова, тросы устанавливаются крест-накрест

Если на приборной панели не горит контрольная лампочка стояночного тормоза, потребуется проверить предохранитель. Возможно, потребуется замена концевика ручника ВАЗ 2110.

Регулировка стояночного тормоза

После того как была произведена замена, требуется регулировка ручного тормоза. Ее рекомендуется проводить, имея под рукой руководство по эксплуатации данного транспортного средства.

Ручник на ВАЗ 2110 имеет ход рычага при регулировке 2-4 щелчка, а в рабочем состоянии — от 2 до 8 щелчков.

Автомобиль нужно поставить на домкраты, так чтобы колеса могли свободно вращаться. Ручной тормоз переводят в положение блокировки. Для регулировки болта и гайки потребуется ключ на 13. Гайку нужно затянуть, так чтобы колеса полностью заблокировались, а затем затянуть контргайку.

Когда ремонт был произведен и отрегулирован ручник, нужно проверить его в работе на дороге. Нужно найти уклон, длина которого будет не менее 4 м и 1 м в высоту (1:4). На этом уклоне авто ставят на стояночный тормоз, при этом машина не должна стоять на скорости. Если все сделать правильно, то машина не должна двигаться с места (катиться по склону), ведь ручник держит. В том случае, если не держит, ручник нужно подтянуть.

Далее рекомендуется проверить работу всей тормозной системы. Требуется проехать небольшое расстояние, а затем несколько раз воспользоваться тормозом. После остановки авто сразу проверяют барабан. Его температура не должна отличаться от температуры окружающей среды. В противном случае, если барабаны нагреваются, требуется немного ослабить натяжение троса. После того как доработка будет сделана, нужно подождать приблизительно час (время на остывание) и повторить тест-проверку.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

• Найдите уклон, у которого имеется около 25 градусов;
• Включите ручник в необходимое положение;
• Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
• При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
• Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
• Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
• Если при этом машина начала движение, РТ требует настройки;
• Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

1. Поднимите ручку ручника на 2-3 щелчка из салона.
2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

1. Ослабьте натяжение контрирующей гайки троса РТ.
2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
4. Открутите наконечник троса привода от приводного рычага.
5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
9. Рассоедините наконечник тросика РТ с уравнителем.
10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.

В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

1. Авто устанавливается на эстакаду или «козлы».

Положение рычага выставляется в крайнее нижнее.

Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

Ключом ослабляется контргайка.

Вторым ключом удерживается регулировочная гайка. Регулировочную гайку следует затянуть до той степени, пока трос не будет натянут. Надо помнить, что шток при натяжении троса следует удерживать пассатижами.

Натягиваем регулировочную гайку

После этого стоит удостовериться, что полный ход рычага ручника составляет не более 4 и не менее 2 щелчков. Когда проверка рабочего хода завершена, затягивается контргайка. Регулировочная удерживается другим ключом. При необходимости меняется механизм на новый.

У нас всё заржавело, мы сменили механизм регулировки

После отпускания отрегулированного рычага вниз, следует прокручивать задние колеса. Когда рычаг будет в крайнем нижнем положении, то колеса должны крутиться беспрепятственно.

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23%. Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

1. Наконечники ослаблены.
2. Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.

ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника

Физический износ (потёртости и трещины) тросов ручника.

Сильный износ троса ручника

Тросу достаточно тяжело перемещаться в кожухе даже после смазки.

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

В процессе эксплуатации автомобиля, в вследствии износа накладок задних тормозных колодок и вытягивания тросов привода, периодически возникает необходимость в регулировке хода рычага стояночного тормоза (ручника).

В данной статье речь пойдет о том, как можно будет подтянуть ручник на ВАЗ-2110. Этим способом можно также воспользоваться и при регулировке ручника на остальных переднеприводных автомобилях отечественного производства.

Система ручного (стояночного) тормоза на ВАЗ 2110

На самом деле ручной тормоз ВАЗ 2110 устроен достаточно просто. Принцип его действия не основан ни на чем сложном. Механическим приводом служит трос. Когда ручка стояночного тормоза натягивается, водитель тем самым натягивает и трос и выполняется равномерное натяжение на колодках колес.

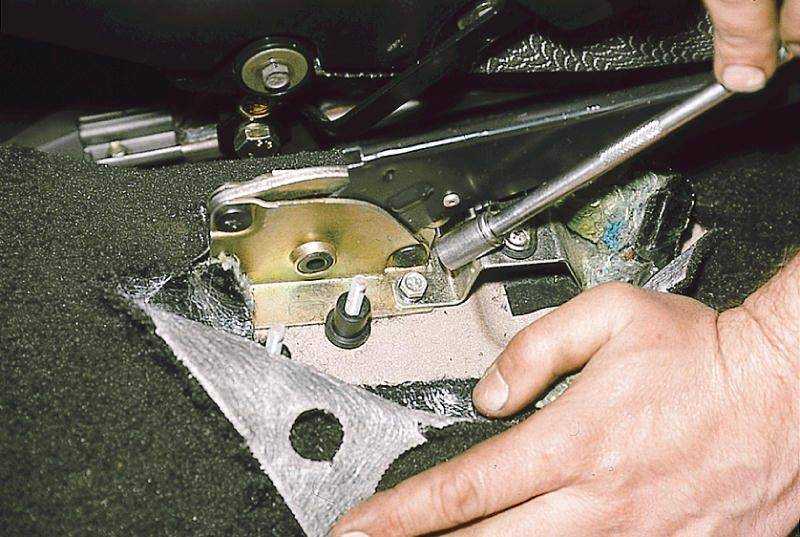

Ручник

При неисправности ручного тормоза рекомендуется выполнить регулировку. А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Как подтянуть ручник на ВАЗ-2110

Наглядный пример по подтягиванию троса ручника изложен в видо обзоре, но в случаи, если вам что-то будет непонятно, можно прочитать и подробную инструкцию.

Подтягивать стояночный тормоз желательно на смотровой яме, подъемнике или эстакаде, так как в этом случаи, вам будет гораздо проще добираться до нужных механизмов.

Ручник ВАЗ-2110 можно подтянуть следующим образом?

• Устанавливаем машину на эстакаду (или приподнимаем домкратом, или заезжаем на канаву);
• Проверяем положение рычага тормоза (оно должно быть крайним нижним);
• С помощью первого ключа ослабляем контрогайку, и одновременно с этим вторым ключом натягиваем регулировочную гайку;
• Регулировочную гайку натягиваем до тех пор, пока трос привода ручника не натянится;

Примечание! При закручивании регулировочной гайки, рекомендую шток придерживать пассатижами.

• Далее нам необходимо убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
• После проверки рабочего хода, затягивает контргайку уравнителя, придерживая другим ключом регулировочную гайку;
• Рычаг ручника отпускаем вниз, после чего руками поворачиваем задние колеса. Они должны вращаться равномерно и без заеданий;

Примечание! Если в процессе регулировки, приводной трос ручника так и не получилось натянуть, эту деталь заменяем.

После завершения процесса регулировки, еще раз проверяем качество проведенной работы. Сделать это можно следующим образом: заезжаем на участок дороги с уклоном около 25%, останавливаемся там, и ставим автомобиль на ручник. Если на нейтральной передачи, ручник надежно удерживает автомобиль, значит вы успешно справились с работой.

Как заменить трос ручника на ВАЗ-2110

• Автомобиль устанавливаем на эстакаду или смотровую яму;
• Ручник до упора опускаем вниз;
• Ослабляем контргайку 1 натяжного устройства, при этом придерживая другим ключом регулировочную гайку 2 от поворачивания. После этого заворачиваем регулировочную гайку 2 до момента натяжения троса привода стояночного тормоза;

• Проверяем полный рабочий ход рычага стояночного тормоза (должен составлять 2-4 щелчка);
• После проверки рабочего хода затягиваем контргайку уравнителя, придерживая при этом вторым ключом регулировочную гайку;
• Опускаем рычаг стояночного тормоза до упора вниз и руками поворачиваем задние колеса. Они должны вращаться равномерно и без заеданий;

После установки деталей, в обязательном порядке проводим регулировку ручника.

Как вы теперь сами видите, чтобы подтянуть трос ручника или его заменить, вовсе не обязательно отправляться в автосервис, сделать это под силу практически каждому автомобилисту и своими руками.

Система ручного (стояночного) тормоза на ВАЗ 2110

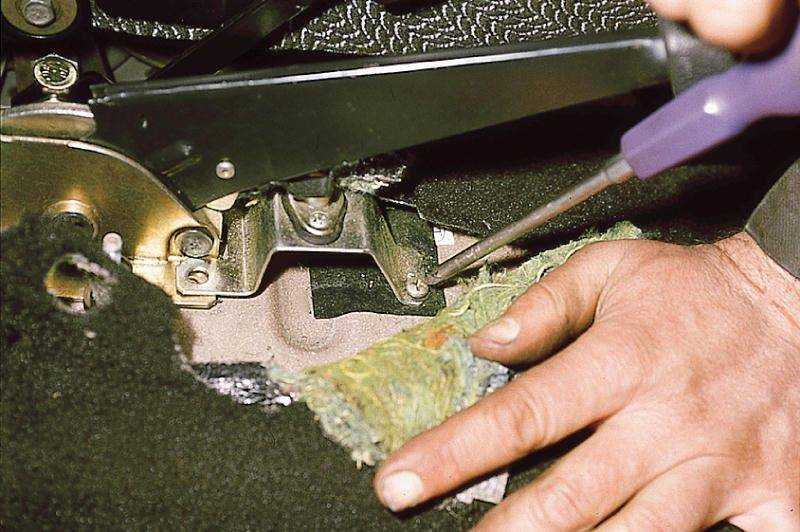

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель. Последовательность работ по замене тросика выглядит следующим образом:

Последовательность работ по замене тросика выглядит следующим образом:

• Опустите рычаг ручного тормоза максимально вниз;
• Снимите тормозной диск с колеса, где проводится замена элемента;
• Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
• Опустите вниз выхлопную систему;
• Демонтируйте регулировочную гайку и контргайку;
• Снимите уравнитель;
• Теперь извлеките из уравнителя наконечники троса;
• Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
• Отогните скобки, которые крепят трос;
• Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
• Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
• Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
• Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
• Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
• Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Замена троса ручного тормоза

1. Убедитесь, что машина стоит не на ручнике. Если это так, опустите его. Чтобы обеспечить себе безопасность и предотвратить откат машины, поставьте ее на скорость и под передние колеса положите противо-откаты.

2. Далее срываем колесные болты баллонным ключом против часовой стрелки, «домкратим» машину и снимаем любое из задних колес.

3. Выкручиваем два барабанных болта и ими, путем вкручивания в специальные отверстия в барабане, снимаем его.

4. Плоскогубцами снимаем верхнюю и нижнюю пружины, ослабляя тем самым колодки, получая доступ к внутренним пружинам, отодвинув которые, беспрепятственно снимаем колодки.

5. Выдергиваем тросик из тормозного щита.

6. Ослабляем держатель троса на балке и вытягиваем из него тросик.

7. Отодвигаем резонатор (глушитель) в сторону рукой, если не получается, снимаем глушитель.

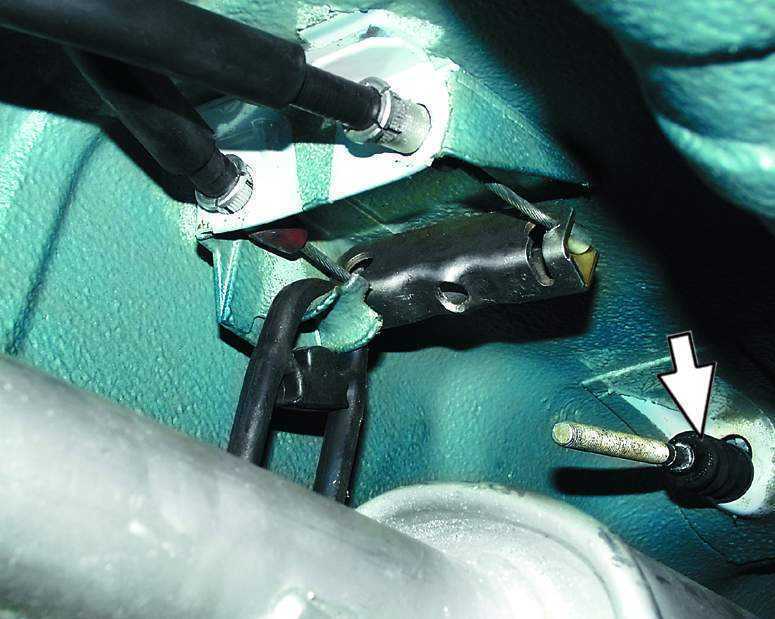

8. Ослабляем гайки натяжителя ручника (1,8). Снимаем с крепления (4) и рычага (3).

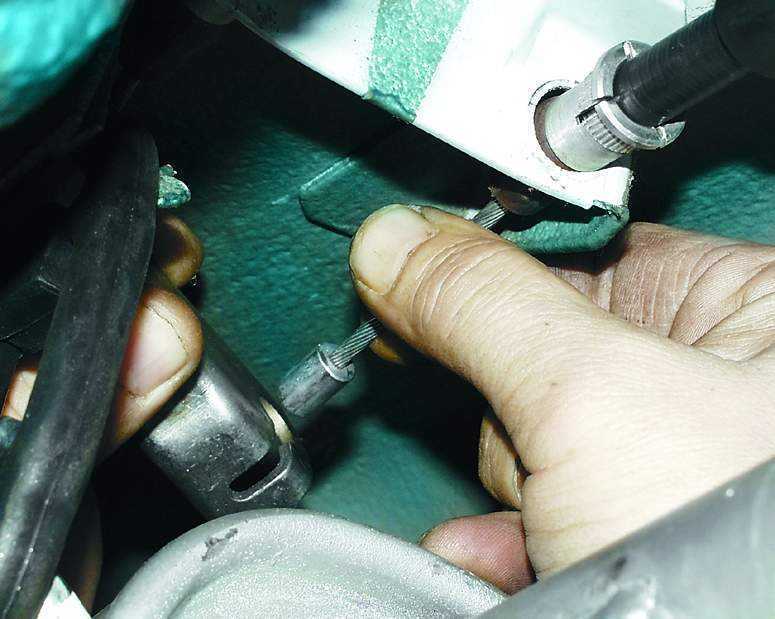

9. Вытягиваем рубашку тросика из уравнителя и вытаскиваем тросик из тяги.

С другим колесом делаем тоже самое.

Собираем в обратной последовательности.

Видео про восстановление ручного тормоза в ВАЗ-2110

Стояночный тормоз ваз 2110

Принцип действия такого элемента автомобиля ВАЗ 2110, как ручной (он же – стояночный) тормоз, достаточно простой. В качестве механического привода устройства используется специальный трос. Натягивая ручку ручника, водитель одновременно обеспечивает натяжение и его троса, которое происходит равномерно на тормозных колодках каждого колеса. Если же стояночный тормоз неисправен, следует провести такую работу, как Ваз 2110 регулировка ручника, либо отремонтировать его, заменив трос. Примечательно, что легко и просто на ваз 2110, как натянуть ручник, так и провести его замену.При неисправности ручника, водитель рискует тем, что автомобиль самостоятельно тронется с места или же, наоборот, не сможет продолжить движение после остановки на подъёме. Именно поэтому отрегулировать ручник придётся в любом случае – и сделать это можно будет, вовсе не обязательно обращаясь в автосервис. Опытный автолюбитель способен выполнить регулировку стояночного ручника отечественного авто и своими силами.

Видео о том, как отрегулировать ручник на переднеприводном автомобиле ВАЗ

› Бортжурнал › 067: Замена тросов ручника (стояночного тормоза) Часть 1

Для начала небольшое оступление))

Если бы я знал во сколько нервов и сил мне выльется эта замена тросиков, то я уж точно бы лучше доверил ее сервисменам)) Думаю в первую очередь это касается тех, кто уже 100 лет не лазил ни тросик не подтягивать, ни снимал задние барабаны и у кого всё это дело неслабо так закисло)) Ну или если у вас как и слесарные навыки равняются нулю))) Ладно, не мог не сказать)) А то бог знает сколько крови у меня эти тросы и задние барабаны попили))

Читать дальше: Комплектация по вин audi

Еще кое что. Разделил запись на две части, потому что в одну запись все влезает в очень сжатом виде, а мне хотелось бы подробнее расписать все этапы замены, может кому-нибудь пригодится)) Сам я делал по невнятной инструкции найденной в интернете, скажу сразу, что помогла она мне мало))

Итак, во первых всем всем рекомендую перед покупкой тросов убедится в том, что дело не обойдется обычной подтяжкой тяги ручника, и также обязательно перед покупкой тросов узнать какие именно стоят у вас на авто)) Также очень рекомендую иметь в наличии WD-40 ))

Я об этом не знал и купил тросы заранее. Трос стояночного тормоза ВАЗ 2109, цена 270 р. за пару.

И когда я полез под машину откручивать тягу ручника понял что у меня стоит тяга не для этих тросов, а от ВАЗ 2110)) В итоге пришлось ехать обратно в город(благо не очень далеко), чтобы купить эту злосчатную тягу))

Вот она, тяга привода ручного тормоза ВАЗ-2108. Цена: 120р.

Покончив со всей этой суетой и беготнёй полез под машину откручивать старую тягу ручника)) Ручник должен быть полностью опущен перед этим.

Там одна гайка и одна контргайка, обе на 13, откручиваются оочень долго, примерно по 1/16 оборота) Еще и место не очень удобное, прямо над трубой глушителя) Хорошо бы если бы была трещотка с длинной головкой на 13)

Открутив гайки вынимаем тросики.

Затем вынимаем трос из каждого крепления по пути к задним барабанам)

Осторожно откручиваем гайку на 10 ( если честно запамятовал, может и на 8…=), предварительно обильно сбрызнув ее ВДэшкой. В моем конкретном случае это не помогло и одна из двух шпилек почти что сразу обломалась)). В моем конкретном случае это не помогло и одна из двух шпилек почти что сразу обломалась))

В моем конкретном случае это не помогло и одна из двух шпилек почти что сразу обломалась))

Впрочем, на другом колесе все открутилось нормально.

Снимаем проушину, которую прижимала гайка, вытаскиваем трос.

Затем, домкратим машину, снимаем заднее колесо.

Теперь мне предстояло снять барабан)) А я, признаюсь, в жизни ничем подобным не занимался и вообще даже фиг его знает как он там снимается вообще))

Короче походил вокруг да около, поразмышлял и позвонил более опытному товарищу который мне как смог разъяснил что потребуется сделать))

Для начала опять же обильно сбрызгиваем ВДэшкой направляющие для диска, и на само центральное отверстие.

Затем надо каким то образом застопорить барабан. Это может сделать ваш помошник, нажав на педаль тормоза)) В моем случае я забивал плоскую отвертку в щель сзади барабана между ним и ступицей, зажимал и лишь затем откручивал ключом на 12 направляющие.

Читать дальше: Размер щеток стеклоочистителя гранта седан

Затем эти же направляющие я медленно и постепенно вкручивал в другие два отверстия расположенные рядом, это должно помочь «отжать» барабан от ступицы, ниже привожу фото для наглядности.

Одновременно с постепенным заворачиванием направляюших я с задней стороны пробовал отжимать отверткой а также постукивал сзади барабана молоточком))

Видимо «постукивал» достаточно сильно, потому что вскоре кусочек барабана оказался в моей руке))

Так или иначе, но через примерно 20 минут чертов барабан мне поддался))

Сняв его наблюдаем ступицу и планки и колодки)) Трос стояночного тормоза я обвел красным.

Он крепится за крючок так называемого рычага привода стояночного тормоза и в моем случае чтобы снять его пришлось с силой прижать этот рычаг отверткой, в то время как я плоскогубцами сдернул трос.

Вытаскиваем трос через отверстие в задней части барабана.

Саму ступицу и внутренности почистил жесткой железной щеткой.

Берем новый трос и продеваем его в отверстие в задней части барабана.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Проверка эффективности регулировки стояночного тормоза выполняется тоже просто. Заезжаете на участок с уклоном, ставите машину на ручной тормоз и смотрите на реакцию автомобиля. Если на нейтралке машина не двигается, значит, вы хорошо справились с поставленной задачей.

Колесный цилиндр

1 – упор колодки;2 – защитный колпачок;3 – корпус цилиндра;4 – поршень;5 – уплотнитель;6 – опорная тарелка;7 – пружина;8 – сухари;9 – упорное кольцо;10 – упорный винт;11 – штуцер;А – прорезь на упорном кольце

Тормозной механизм заднего колеса (рис. Тормозной механизм заднего колеса) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. Колесный цилиндр), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. Тормозной механизм заднего колеса) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. Колесный цилиндр) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Особенности ручного тормоза на ВАЗ-2110

Устройство ручного тормоза на автомобиле ВАЗ-2110.

Иногда замена тросика может быть произведена своими силами, если нет поблизости СТО. Такую работу рекомендуется выполнять при наличии минимального опыта. Когда такого нет, то замену должны производить специалисты в сервисе. Это обеспечит более качественную работу и даст гарантию.

В правилах дорожного движения указано, что ручник должен удерживать транспорт на склоне в 25% . При этом водитель натягивает рычаг на 6-7 щелчков .

Осмотр троса

Когда автомобиль эксплуатируется долгое время без проведения ТО, то осуществлять осмотр тормозного тросика надо раз в год.

Для этого надо поставить авто на ровной горизонтальной площадке и натянуть рычаг привода троса в салоне. Должно прозвучать 6-8 щелчков .

После этого надо выйти из салона и попытаться сдвинуть машину, приложив усилие. Щелчков обязательно не должно быть больше восьми. Когда автомобиль покатиться при затянутом тросе, то надо провести его регулировку.

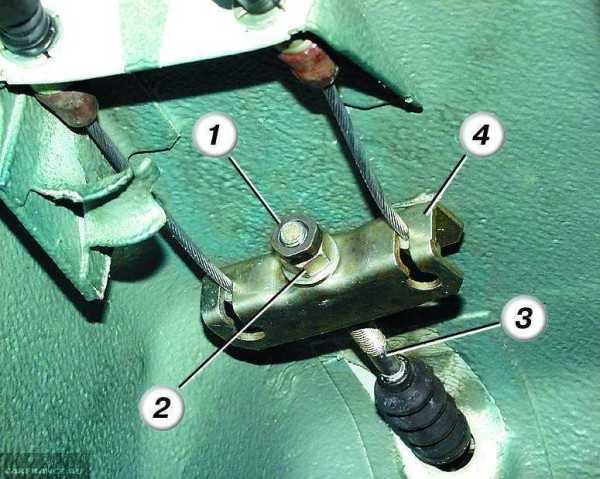

Узел регулировки ручного тормоза: 1 — контргайка, 2 — регулировочная гайка, 3 — тяга рычага, 4 — уравнитель тросов.

Проверка троса

Для этого стоит выполнить следующие действия:

1. Поставить автомобиль на смотровую яму.
2. Подложить под колеса башмаки, чтобы авто не двигалось.
3. Поднять заднюю часть машины на домкрате.
4. Рычаг опустить вниз до упора.
5. Проверить барабаны на колесах. Износ накладок не должен быть больше четверти от общего объема.
6. Трос не должен иметь потертостей и обрывов. При таких факторах он будет плохо ходить в кожухе.

Изнашиваться система может у любого транспорта во время его эксплуатации.

http://mylada.net/remont/zamena-trosa-ruchnika-vaz-2110.htmlhttp://vazweb.ru/desyatka/tormoza/zamena-trosa-ruchnika.htmlhttp://masteravaza.ru/tormoza/ruchnoj-tormoz/vaz-2110-zamena-trosa-ruchnika-597http://vaz-2110.ru/podveska/zamena-trosa-ruchnika-svoimi-silami-na-vaz-2110.htmlhttp://carfrance.ru/menyaem-trosik-ruchnika-na-vaz-2110-svoimi-rukami/

голоса

Рейтинг статьи
