Замена радиатора на ниве шевроле

Снятие радиатора охлаждения на Нива Шевроле для замены своими руками: вариант с кондиционером и без него

Демонтаж радиатора системы охлаждения может потребоваться в случае потери им герметизации, либо если присутствуют большие повреждения. В этой статье мы подробно рассмотрим ход подобных работ как на обычном автомобиле, так и оборудованном системой кондиционирования воздуха. Сразу оговоримся, что для проведения подобных работ нам не понадобятся никакие дополнительные вспомогательные устройства, достаточно обычного набора инструментов.

Как снять радиатор охлаждения на Шевроле Нива подробно рассказано в видео ниже:

Подготовительные работы

При видимых следах повреждения, даже без утечки охлаждающей жидкости, радиатор охлаждения требует замены.

Перед тем как приступить к работе, позаботьтесь о том, чтобы под рукой находились все инструменты, жидкость WD-40 для наилучшего снятия закисших деталей, ёмкость объёмом минимум 5 литров, для слива отработанной ОЖ, а также дополнительная ёмкость для слива жидкости гидроусилителя.

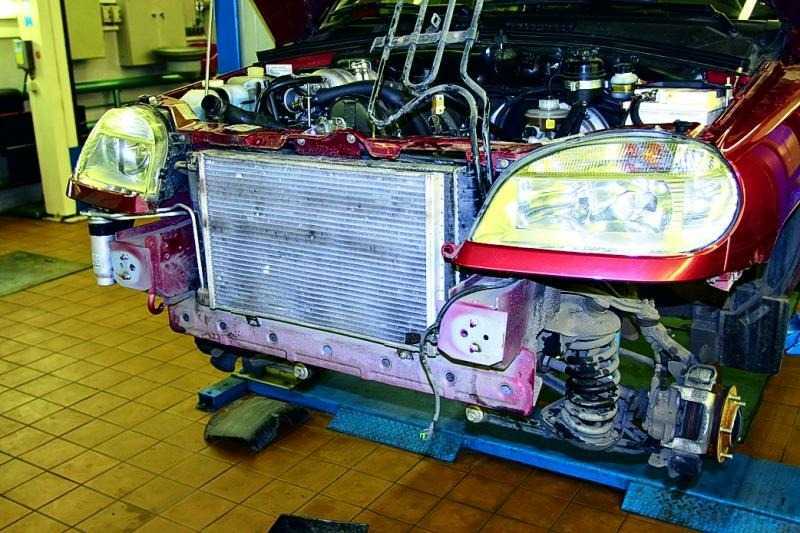

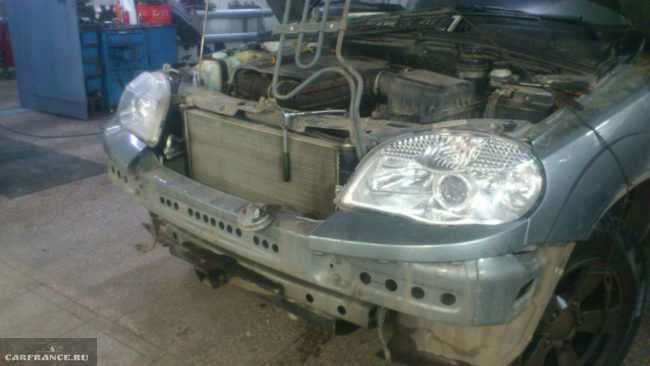

Пошаговый порядок снятия радиатора охлаждения на Шевроле Нива

1. Загоняем автомобиль на яму или подъёмник, включаем ручной тормоз.
2. Далее отключаем минусовую клемму с аккумуляторной батареи. Теперь можно приступать к сливу ОЖ, и делается это следующим образом.
3. Отводим рычаг отопителя в салоне на красную метку и открываем крышку на расширительном бачке.

Включаем максимум «жары»

Дожидаемся пока весь тосол выльется.

Для удобства слива снимаем защиту от грязи

Разборку следует проводить аккуратно, чтобы не попала грязь в патрубок.

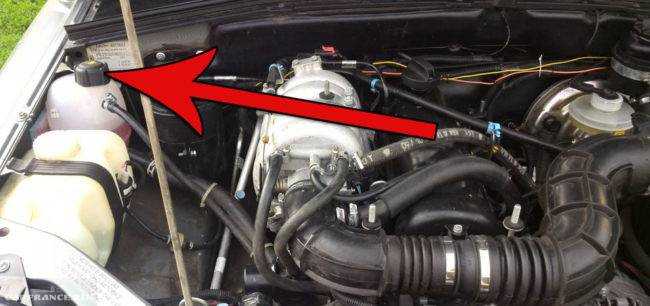

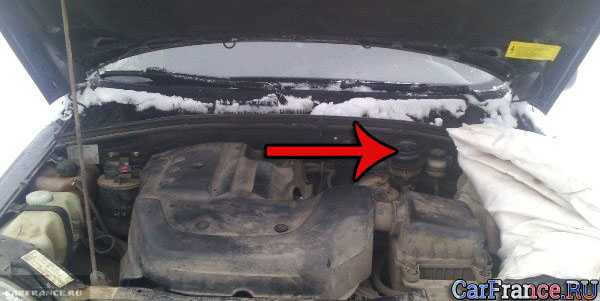

Бачок гидроусилителя отмечен стрелочкой

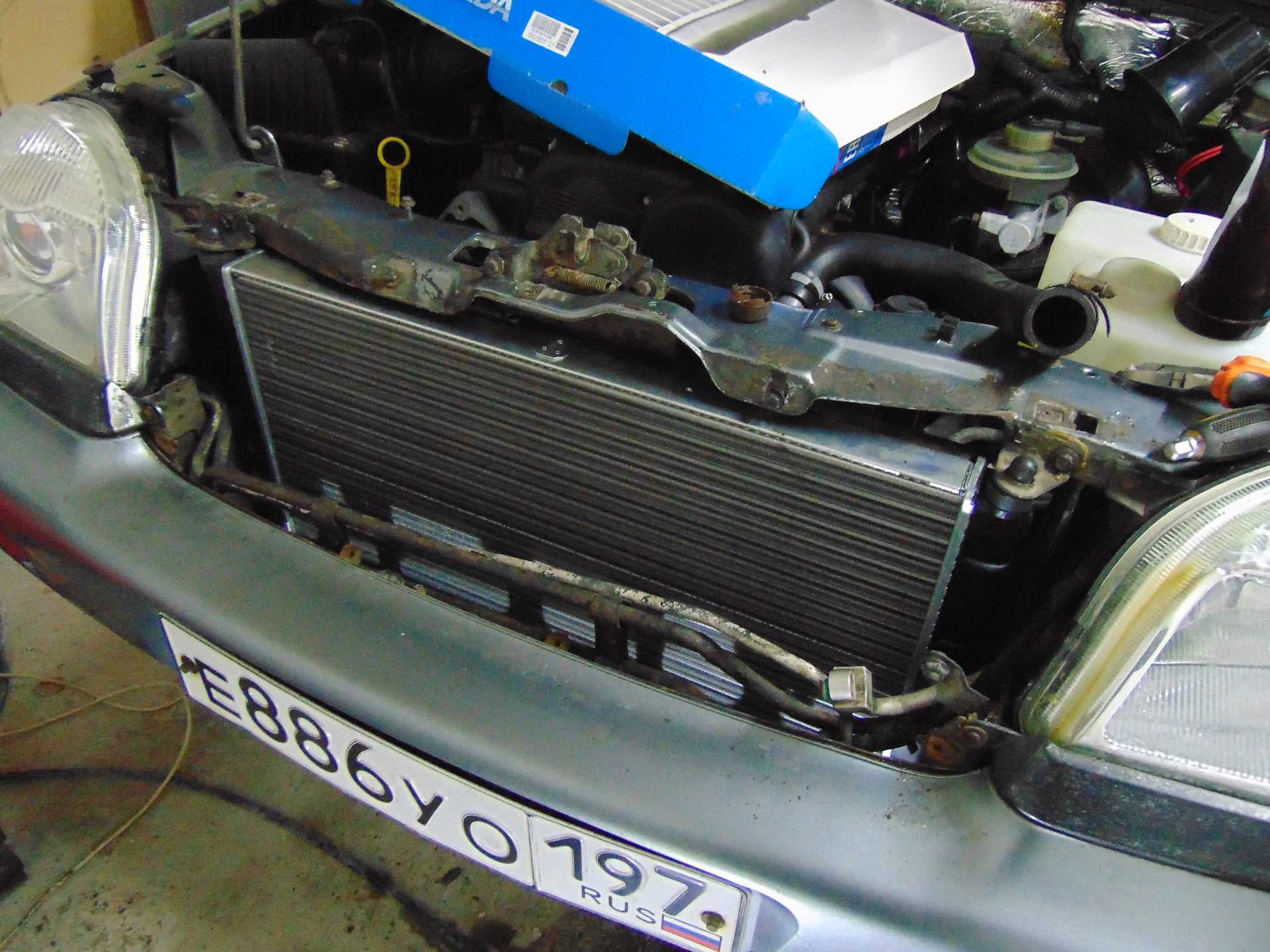

Продолжаем работы, но уже с самим радиатором

1. Для того, чтобы произвести демонтаж радиатора, нам потребуется головка на «10» и удлинитель для ключа. Держится он на пяти болтах, которые необходимо полностью выкрутить.

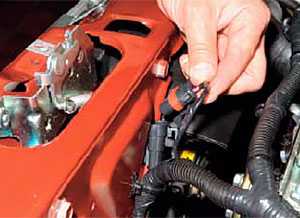

2. Далее демонтируем звуковой сигнал, заранее отключив клеммы от неё, а также с блока запуска вентиляторов охлаждения.

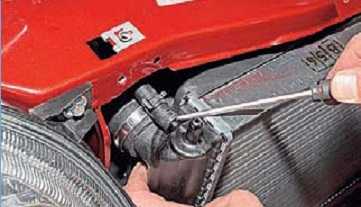

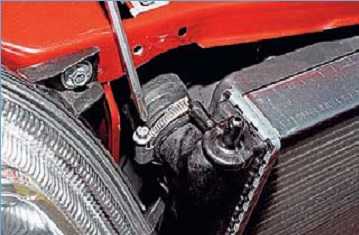

3. При помощи ключа на «7», ослабляем и отсоединяем хомут, от патрубка идущий на термостат.

Также можно использовать и отвёртку, для наилучшего снятия.

Во время разбора этих деталей, может понадобиться помощник.

Пошаговый порядок замены радиатора

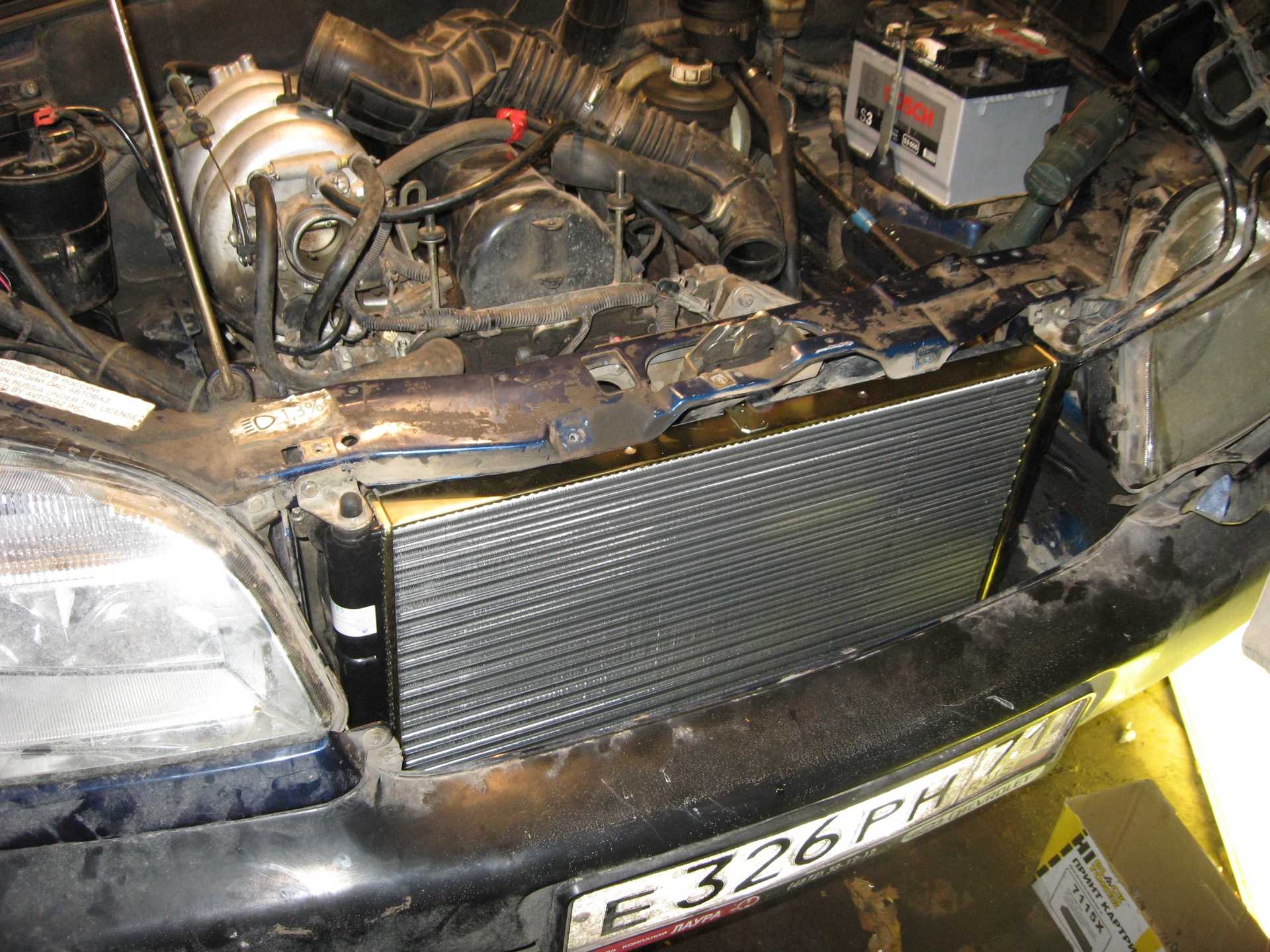

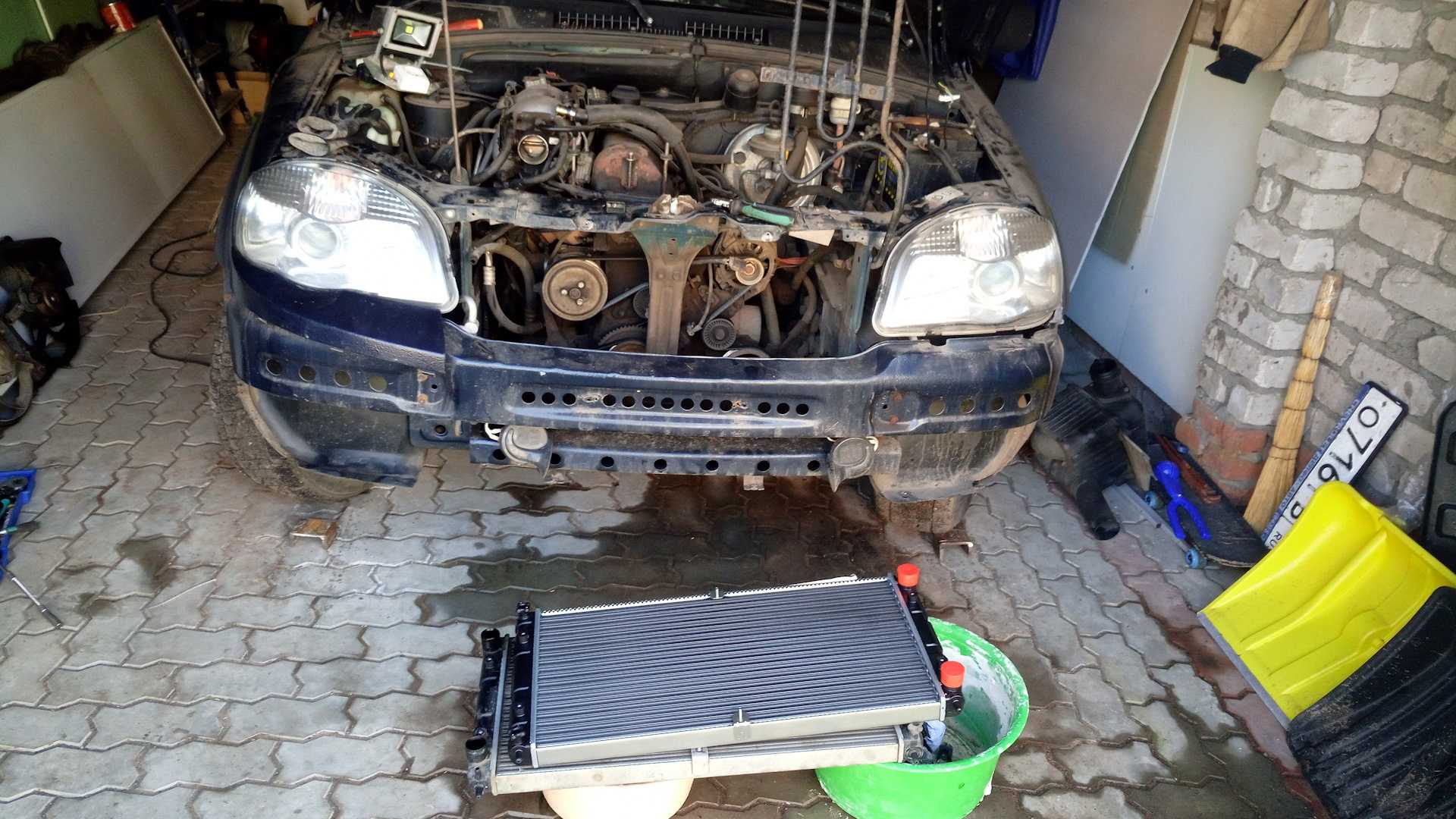

Новый и старый радиатор

1. Перед тем как приступить к установке нового радиатора, снимите резиновые ножки со старого. Всего их четыре и, как правило, они никак не портятся.
2. Когда всё будет установлено и подготовлено, установку нового радиатора производим в аналогичном порядке снятию.
3. Добавьте все жидкости строго до уровня, заведите машину и подождите, пока она не прогреется до рабочих температур и включения вентилятора.
4. По окончании работы осмотрите все соединения на наличие подтёков, а также должного уровня жидкостей и при необходимости добавьте его.

Осматриваем на утечки.

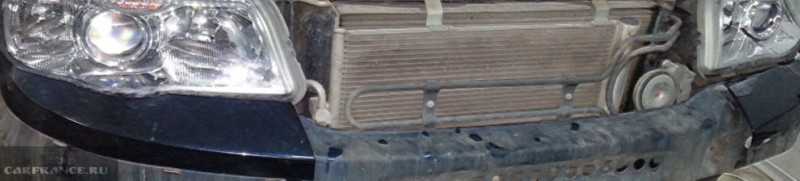

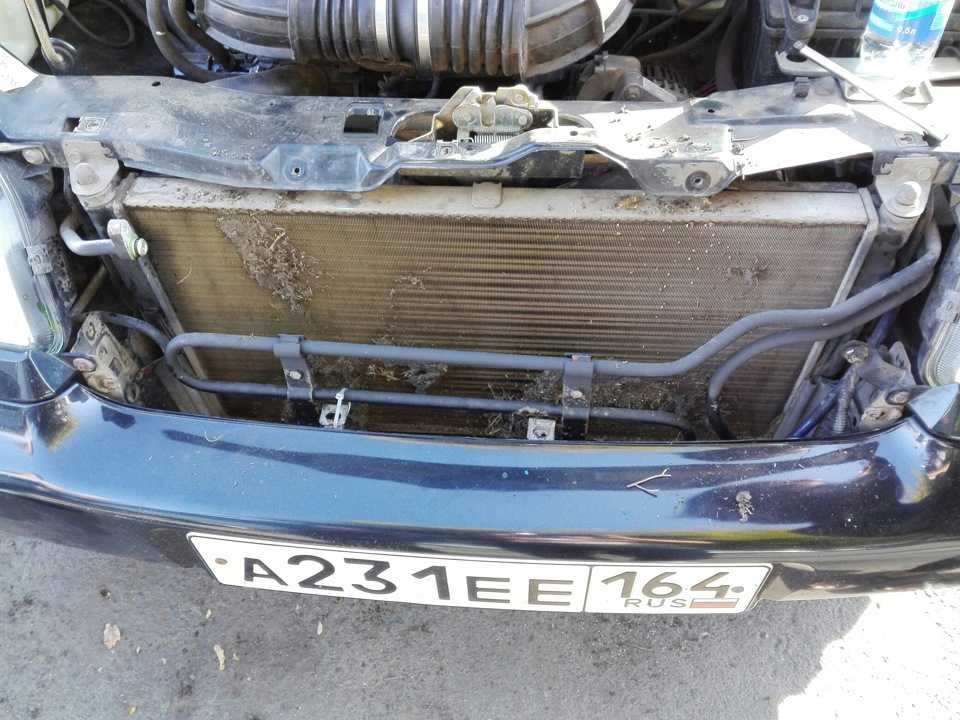

Работы по снятию радиатора охлаждения на автомобиле с кондиционером

Работы на автомобилях по снятию радиатора охлаждения оборудованные кондиционером в целом схожи, однако имеют свои особенности.

• Первой особенностью будет то, что необходимо без снятия, отодвинуть немного в сторону конденсатор кондиционера. Вся особенность будет заключаться и в том, что газовая магистраль будет всячески мешать этому. Необходимо проявить максимум аккуратности для проведения подобных работ.

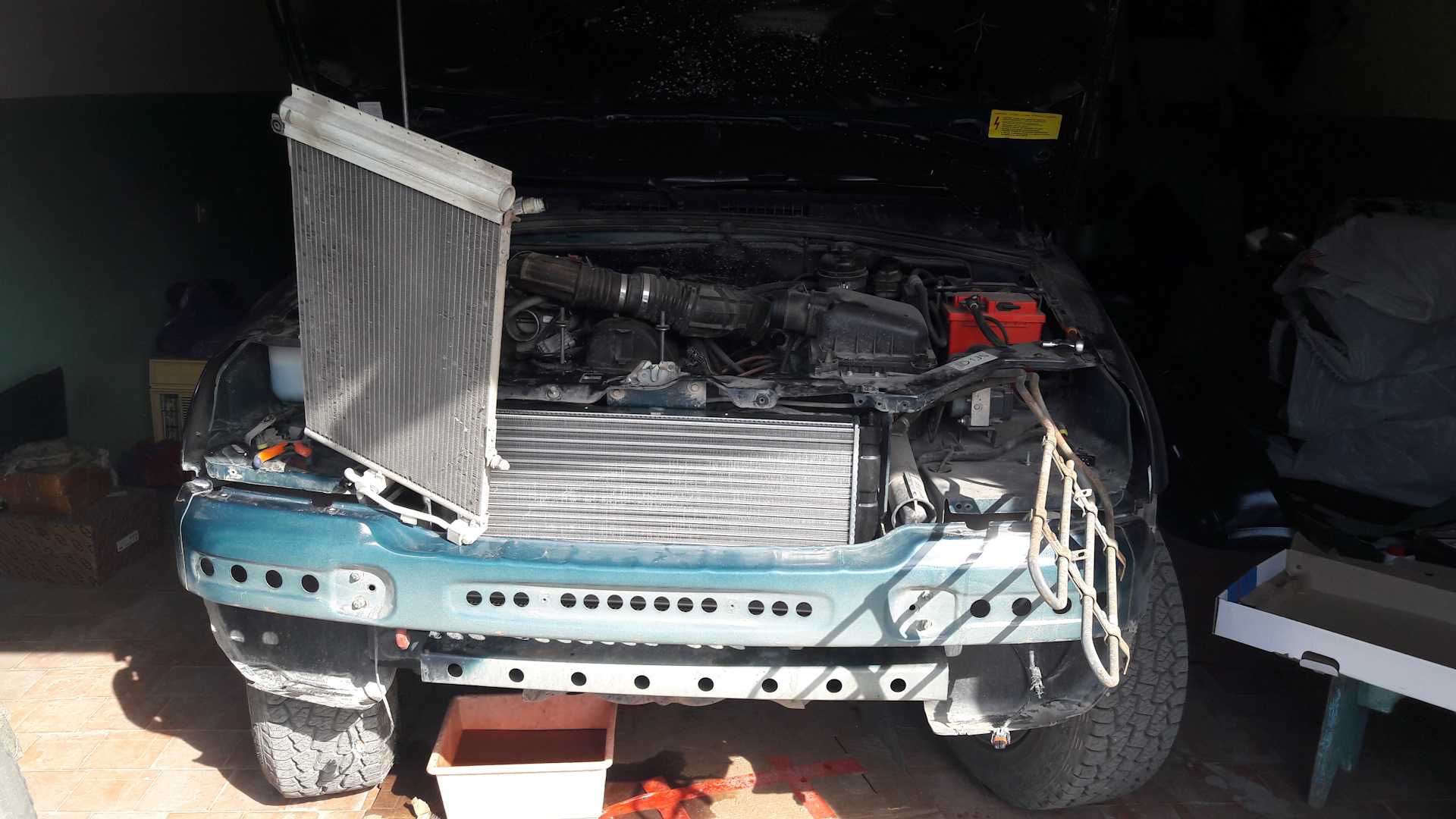

Лезем к радиатору

Замена

Существует 2 способа чтобы поменять печку на Chevrolet Niva с кондиционером. Отличаются они скоростью исполнения и дополнительными работами, требующимися для выполнения действия:

• Без снятия приборной панели. При этом придется разгерметизировать кондиционер, что потребует последующей его заправки хладагентом;
• Со снятием. Такой способ не вызывает повреждения кондиционера, но более долог в исполнении.

Мы опишем второй способ. Это наиболее адекватный метод, при этом вам не потребуется в дальнейшем ехать в сервис для заправки кондиционера. Для снятия печки потребуется проделать следующие действия:

• Отключают аккумулятор и сливают тосол. Для более полного слива следует, при открытом отверстии с силой подуть в расширительный бачок. Это выдавит остатки антифриза;
• Снимается магнитола. Она крепится на 4 болта. Магнитолу следует снять вместе с салазками;
• Далее откручиваются боковые панели, расположенные на стойках, каждая крепится на двух саморезах;
• Снимается приборная панель. Для этого необходимо выдернуть кнопки крепления и отжать защелку на себя. При этом нужно отвести панель на себя и в сторону (направо). Когда она выйдет из пазов, то можно снять ее полностью. Желательно пронумеровать маркером порядок подключения фишек, это заметно облегчит работу по сборке. Откручивается привод спидометра. Там 2 клеммы с болтами. Один вывод белый, другой черный;
• Откручивается торпеда. Всего 4 болта. 2 из них расположены по краям, а пара в середине;
• Вытаскиваем блок управления печкой. Для этого снимают боковую панель печки и кожух руля. Выдвинув блок, вперед отщелкните тросик заслонки. Заодно скидываются клеммы с подсветки;
• Выкручивают рулевую колонку. Для этого потребуется открутить 2 болта на 13, а также пару секреток. Они сбиваются зубилом, после чего вполне легко выкручиваются пассатижами;

Выкручивают болты крепления панели внизу. Сразу снимайте распорку;
Не забудьте открутить крепление усилителя панели. Находится оно сразу над колонкой руля. Необходимо выкрутить все 4 болта;
Открутить крепление вентилятора, для этого подойдет маленькая трещотка с насадкой;
Начинается одна из самых интересных процедур. А точнее снятие печки и кондиционера с усилителя. 3 винта откручиваются легко, а вот с последним придется повозиться. Нужно немного отогнуть усилитель и тогда к винту можно будет подобраться крестовой отверткой;
Выкручиваются болты крепления усилителя к кузову. После чего отогните его к сидениям. Если вы выкрутили все что требуется, то проблем не возникнет;
Снимается с печки тройник;
Откручивают кожух. Он крепится на двух меленьких винтиках. Один выкручивается сразу. Второй после снятия шлангов;
Вытаскивается печка.

На этом демонтаж радиатора отопителя закончен. Собирается все в обратной последовательности.

Заключение. Водители часто сталкиваются с проблемой обогрева салона. Что неудивительно. Ведь отопитель работает в очень сложном режиме. Поэтому он часто выходит из строя. Тогда вам потребуется замена радиатора печки Chevrolet Niva с кондиционером. Эта работа несложная, но кропотливая

Важно все сделать максимально аккуратно, иначе придется заправлять кондиционер

http://chevniva.ru/osobennosti-zameny-radiatora-pechki/http://carfrance.ru/menyaem-radiator-pechki-na-niva-shevrole-s-kondicionerom-bez-snyatiya-paneli-priborov/http://djeeprus.ru/shevrole-niva/elektrooborudovanie/zamena-radiatora-pechki-na-nive-shevrolehttp://auto-gl.ru/kak-zamenit-radiator-pechki-na-nive-shevrole-s-kondicionerom-i-bez-nego/http://autoflit.ru/1804-zamena-radiatora-pechki-chevrolet-niva-s-kondicionerom-slozhno-no-mozhno.html

голоса

Рейтинг статьи

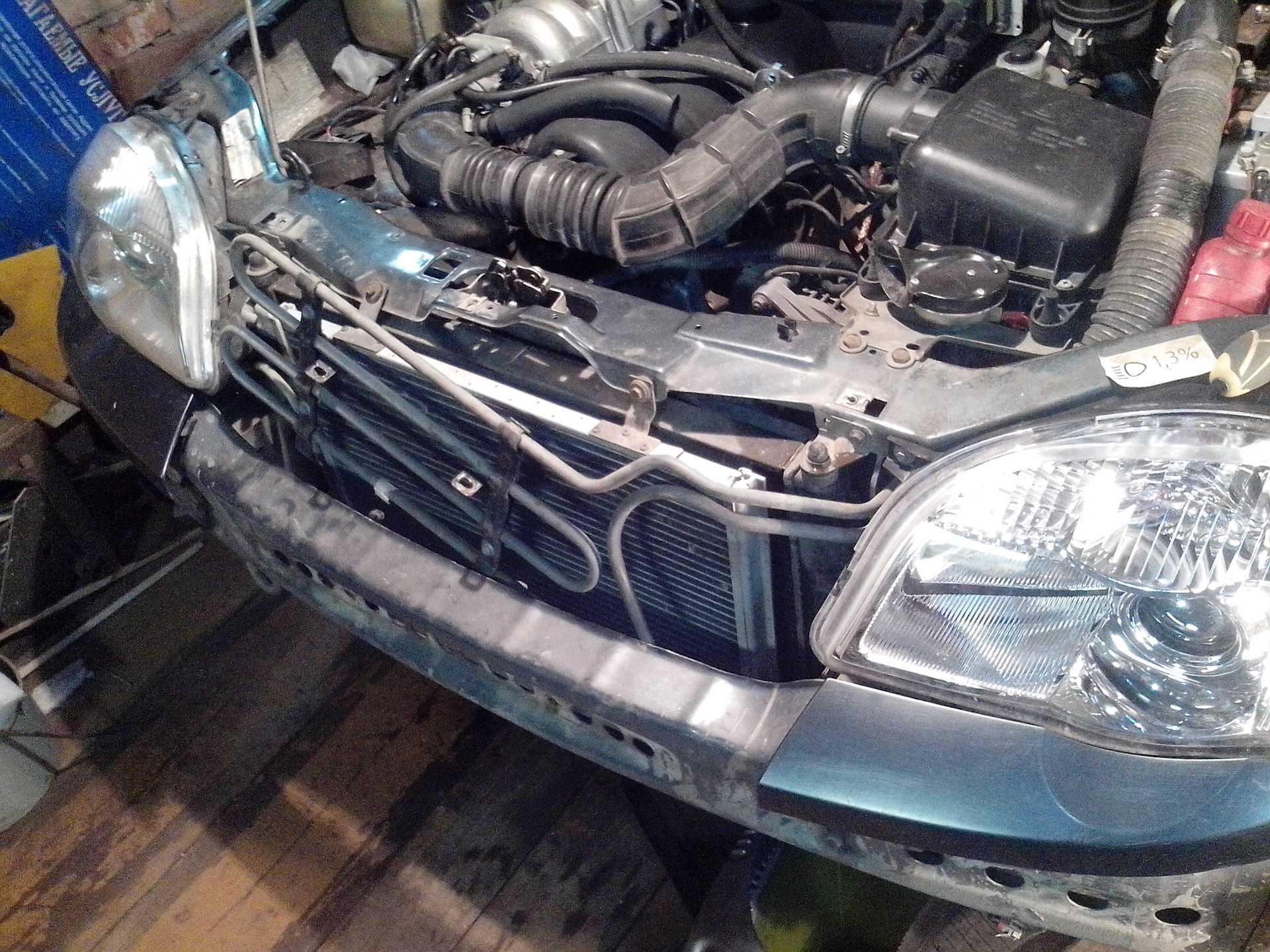

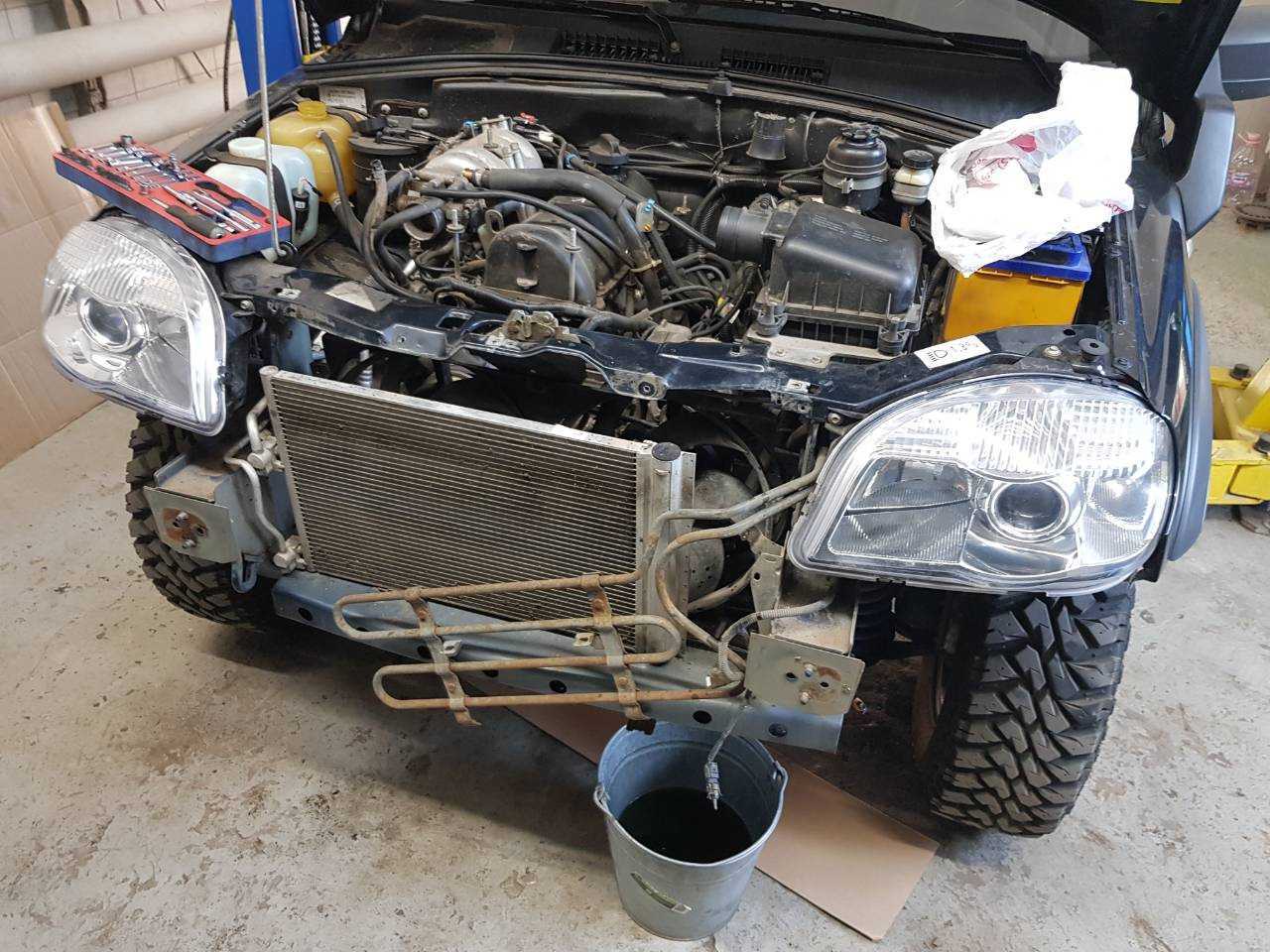

Замена радиатора охлаждения на ШНиве с кондиционером.

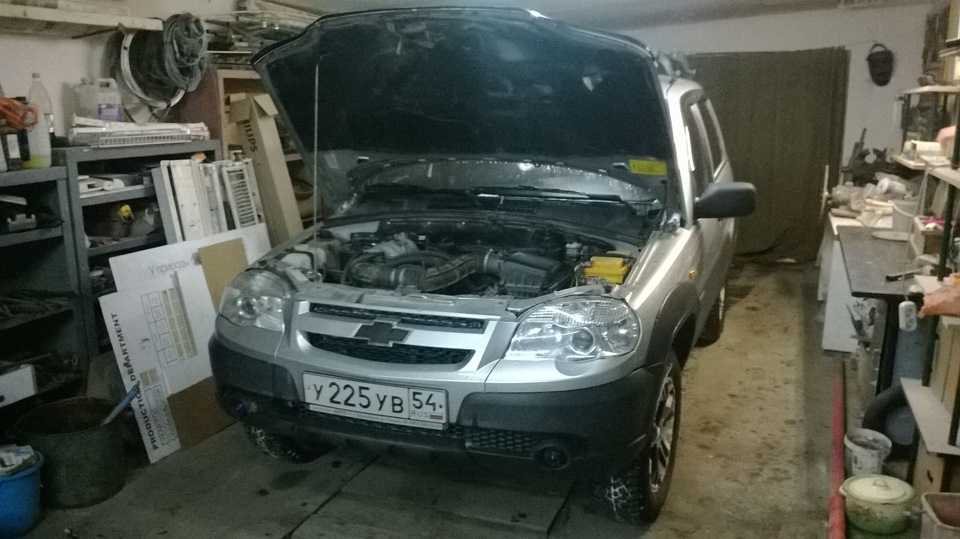

Зима приходит, как всегда внезапно, а радиатор начинает течь зимой. 9 месяцев назад поменял радиатор на Ниве — «Фиоле», а вот теперь и на ШНиве потек. Проездил пару недель, а течь все больше и больше. ШНива с кондиционером, боялся, что без его перезарядки не обойдется. В сервисе может так и поступили бы, содрав дополнительно 2-3 к.р. но я жадный на деньги, потому, как их всегда не хватает. Начал изучать данный вопрос.Друзья посоветовали резать телевизор, как это сделал MasterS48 , для «старой» ШНивы может и актуально, но на «решке», без снятия бампера все равно не обойтись, да и морально я был не готов резать кузов. Нашел запись первопроходца KJII1PEHC Ура! Оказывается можно, хоть и не все понятно. Не так страшна ШНива, как её малюют!Машина в гараже, теплопушка работает.Ниже процесс с фотографиями. Все делось в две руки, помощники только четырехлапые.Вечер первый. Демонтаж.Снял облицовку радиатора, он же бампер. Для меня это не впервой, а кто не знает, то подробно процесс демонтажа бампера реШНивы подробно изложил KJII1PEHC .Отсоединил крепление масляного радиатора. Отвернуть его в сторону, как показал KJII1PEHC не получилось.

клаксон перенес под капот еще раньше

Снял бачок омывателя и воздухоочиститель вместе с ДМРВ и патрубками. Снял «реснички» оптики.

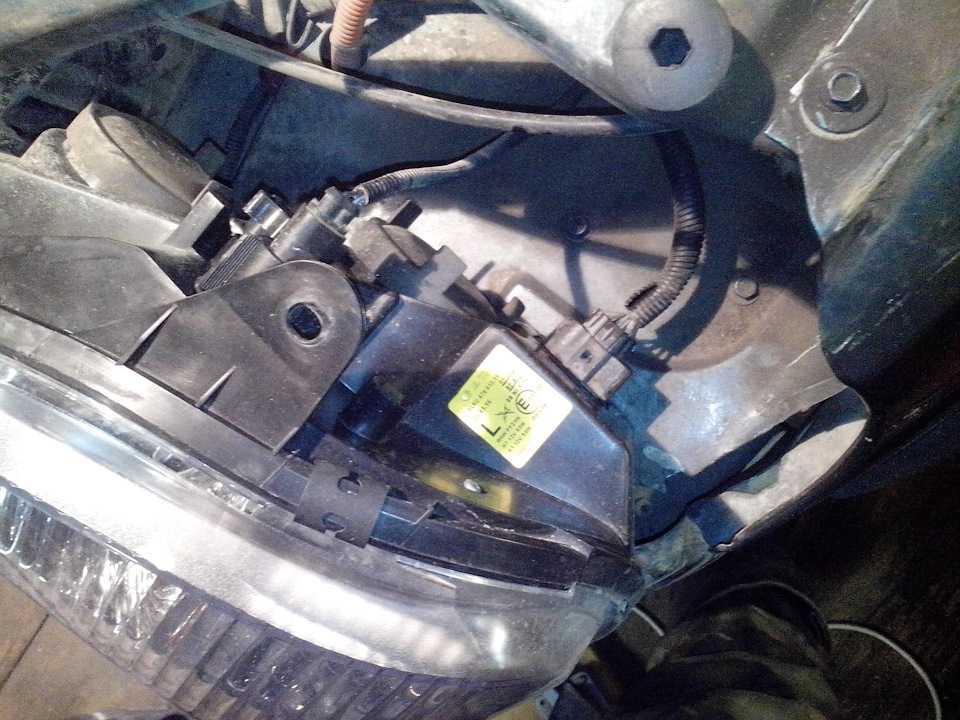

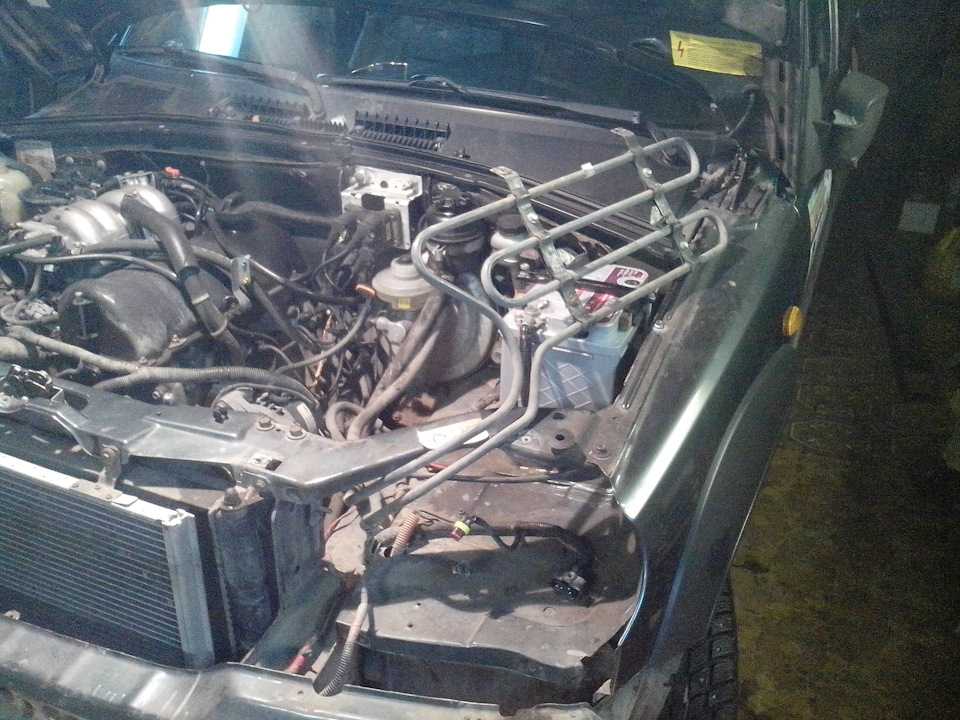

Открутив по 4 болта, демонтировал правую и левую оптику. (разъемы удобно извлекать после того, как фара выдвинута вперед, подключать на установленной).

Открутил крепление трубки масляного радиатора и отвел его в сторону.

Понял, что места не достаточно. Вынул датчик температуры воздуха и снял усилитель бампера. И подставив посуду начал слив антифриза.

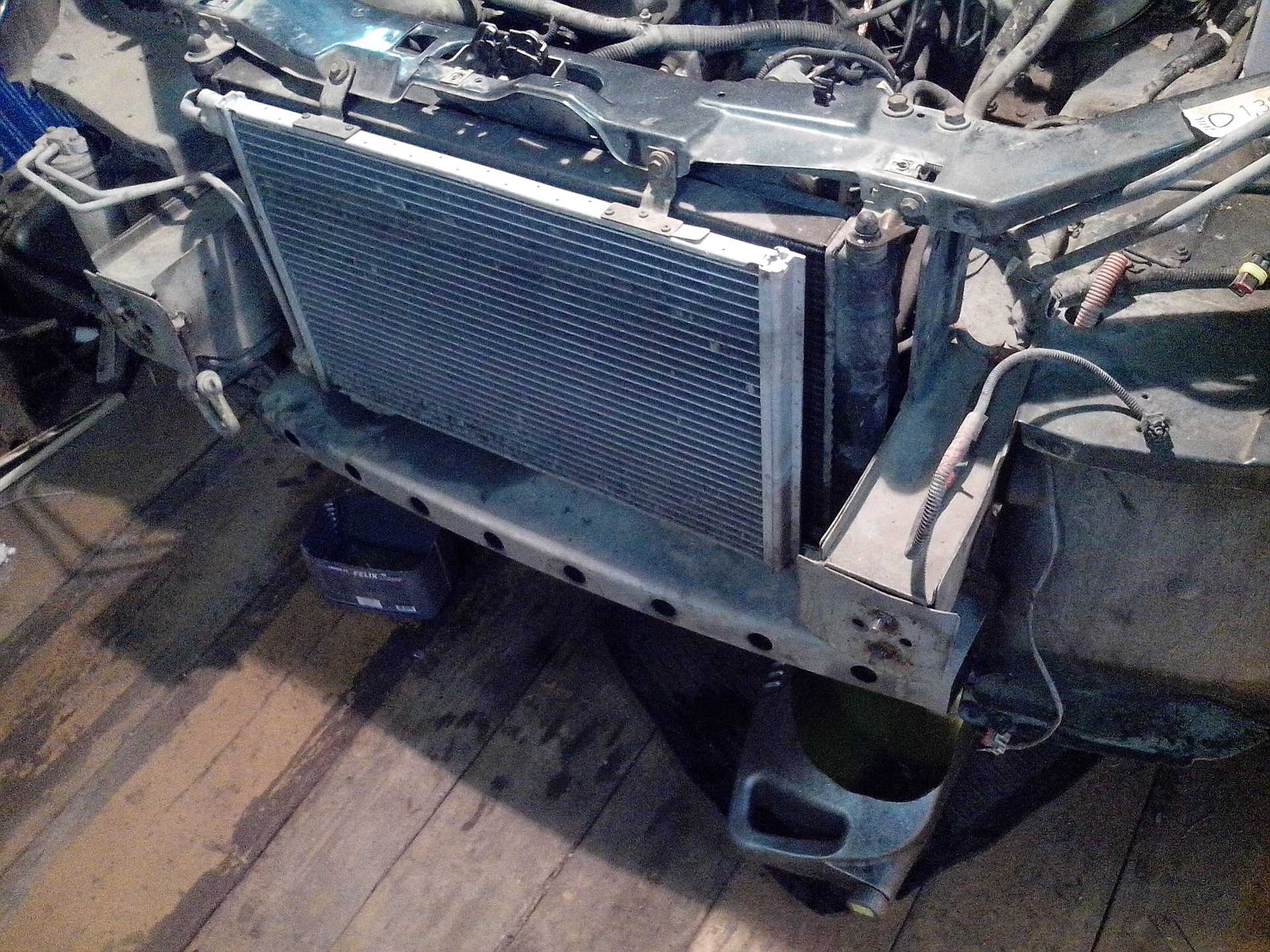

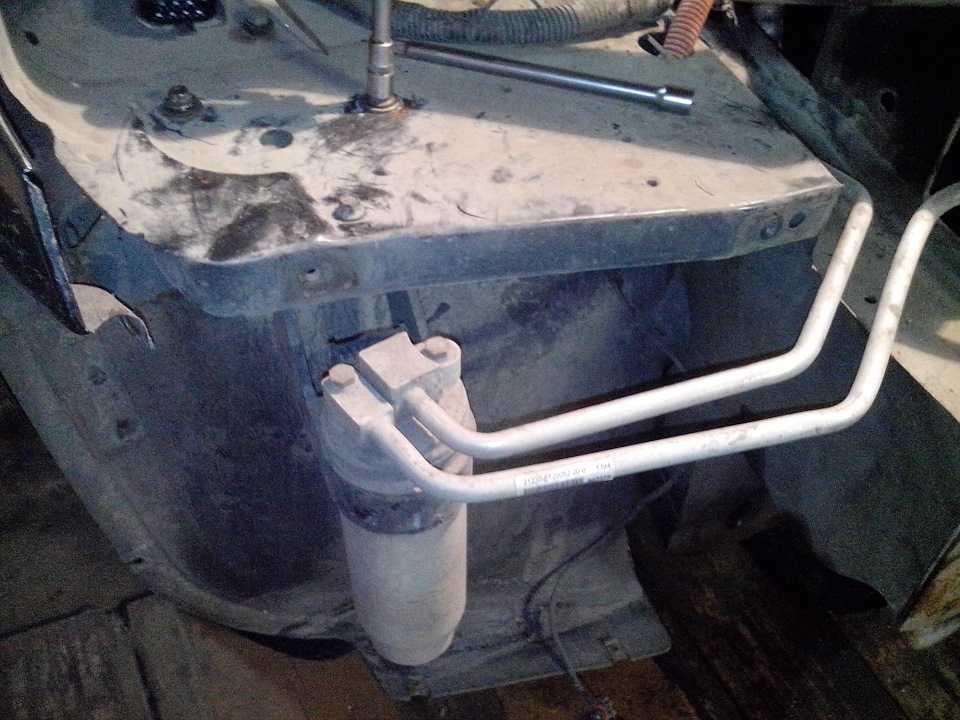

Открутил 3 болта крепления конденсатора кондиционера и болт крепления золотника кондиционера (справа в районе термостата),

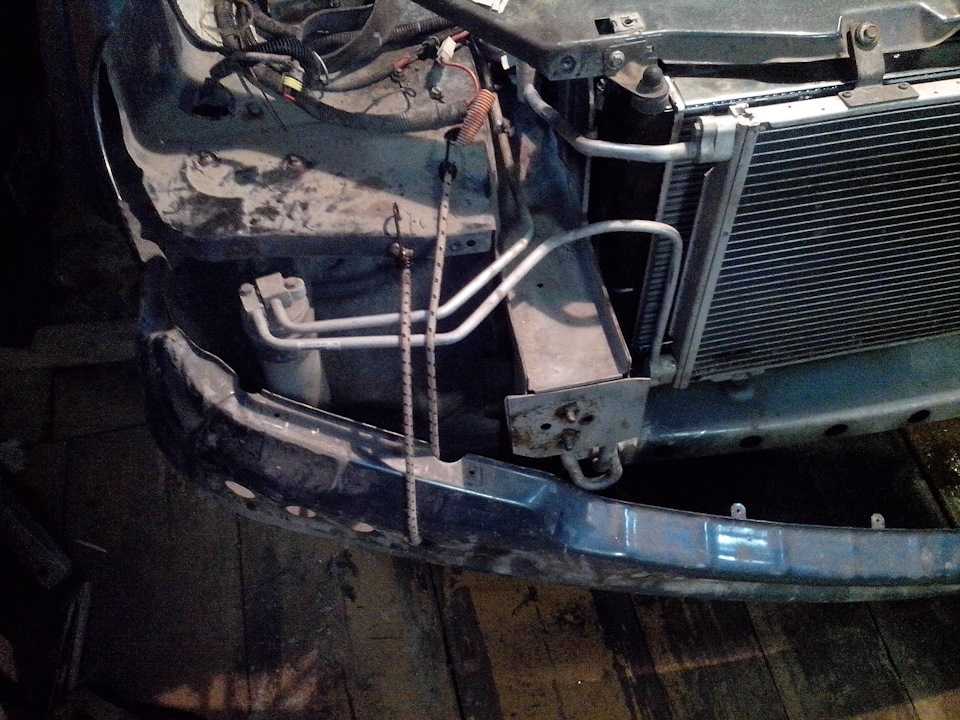

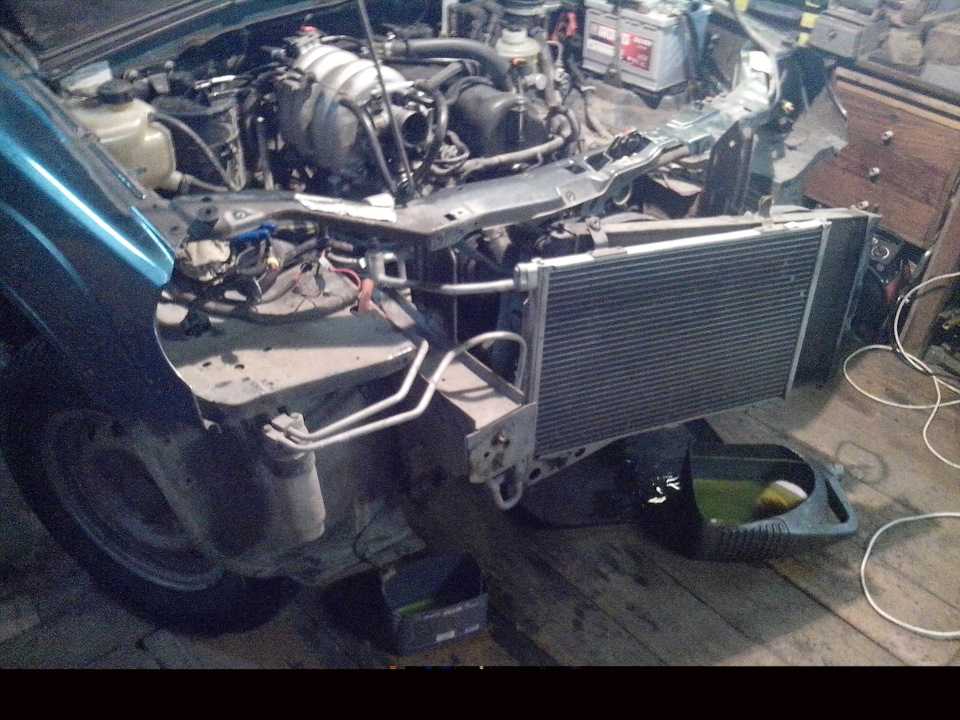

отвернув болты крепления, аккуратно без излишеств, отвел вперед радиатор кондиционера.

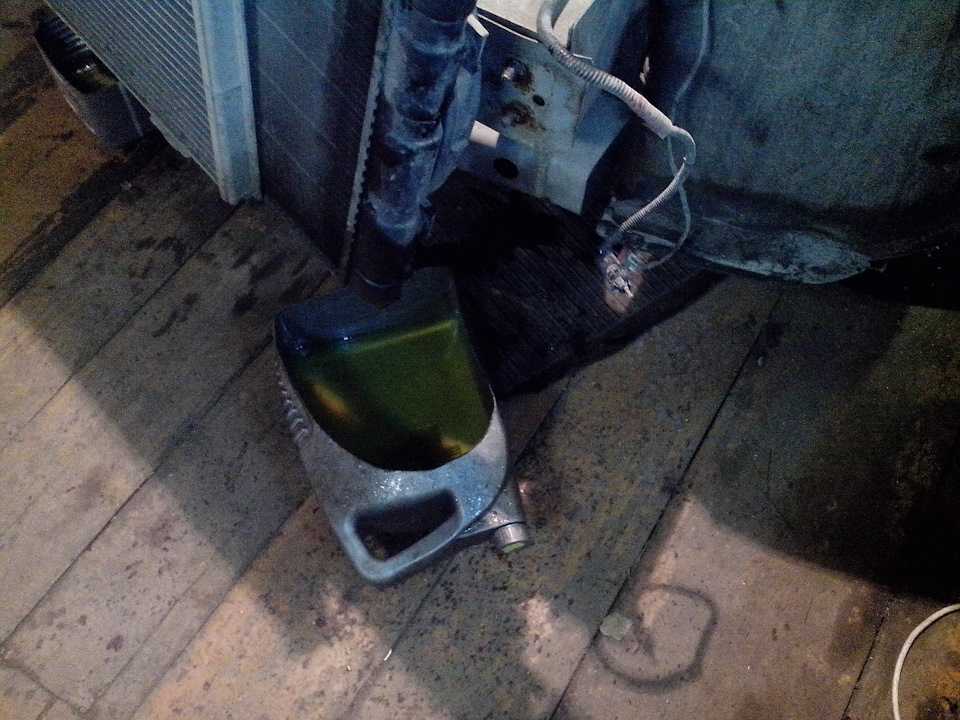

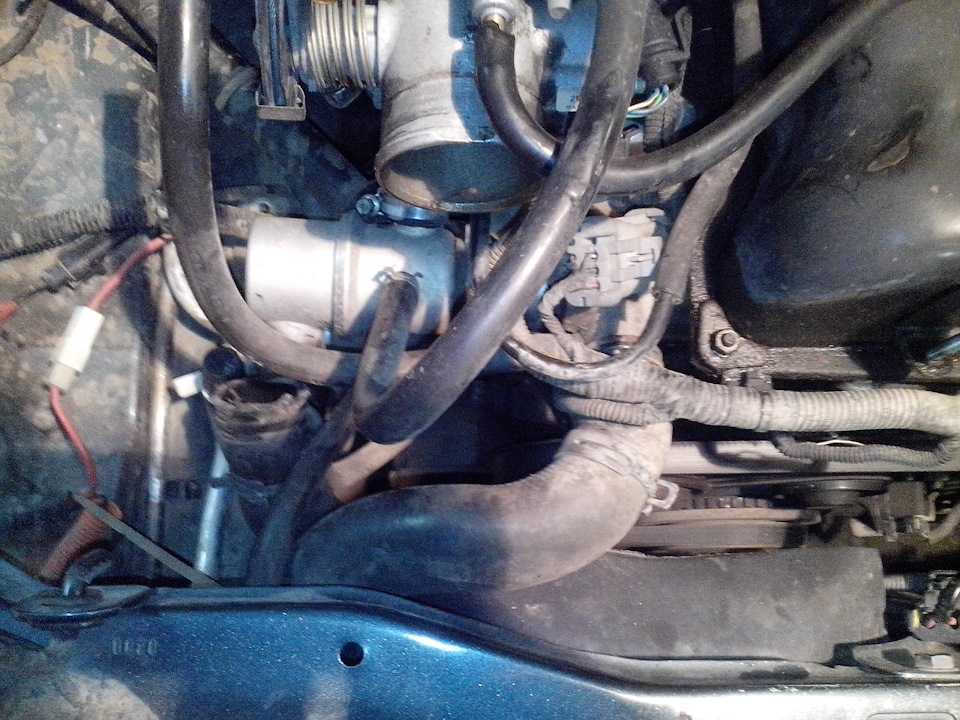

Отсоединил верхний и нижний патрубки от термостата и головки двигателя.

Отсоединил разъемы (3шт) от блока вентиляторов и перекусил стяжку крепления жгута. Выдвинул радиатор вперед

и отсоединил от него дренажный (тонкий) и верхний патрубки.

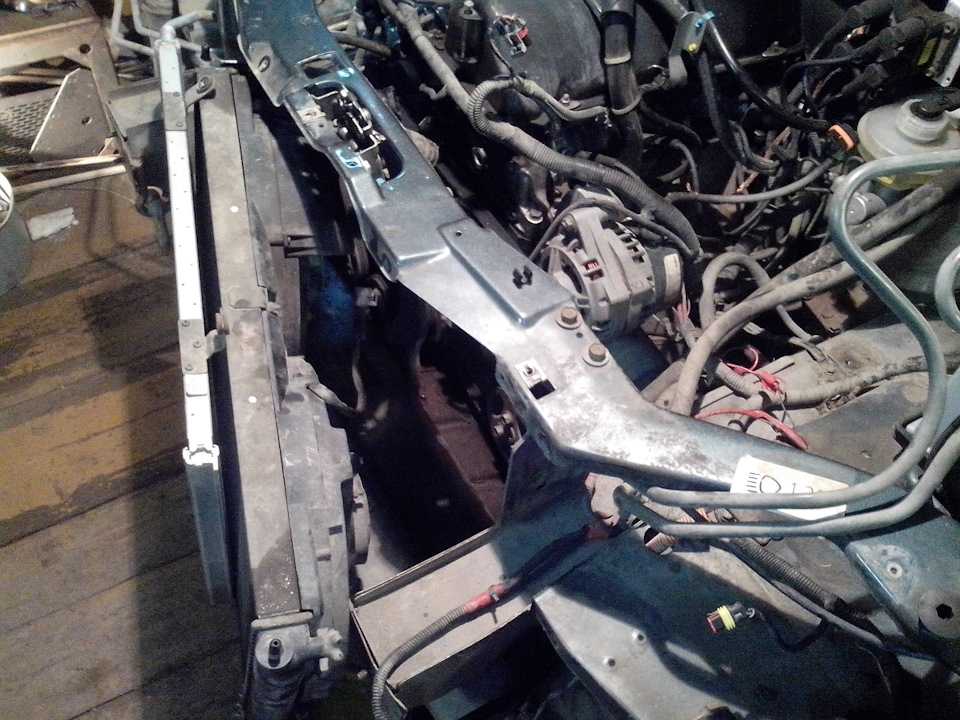

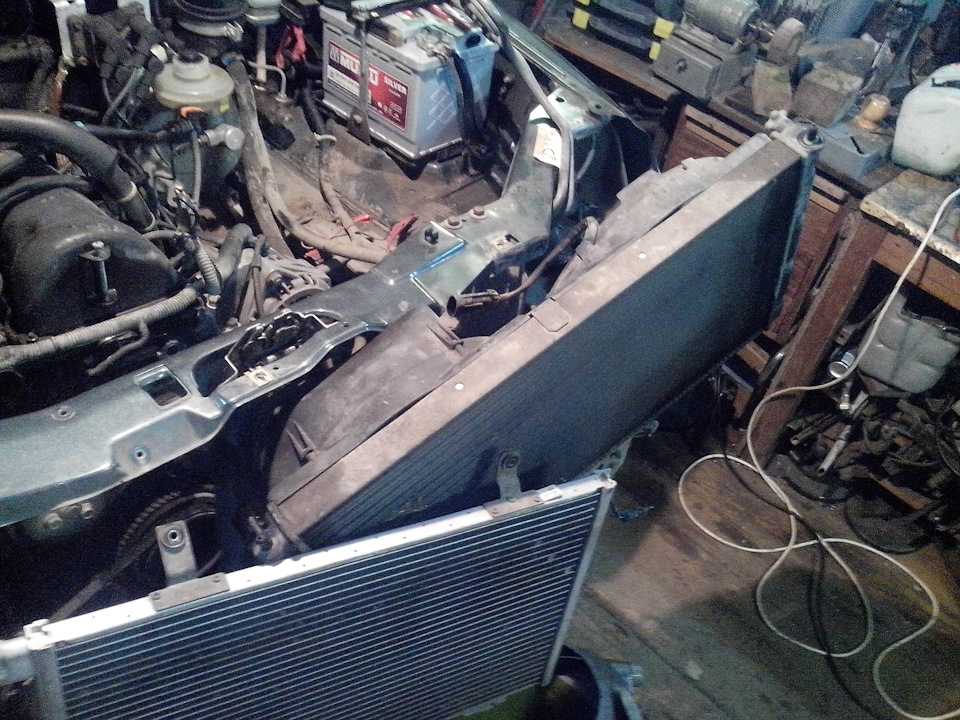

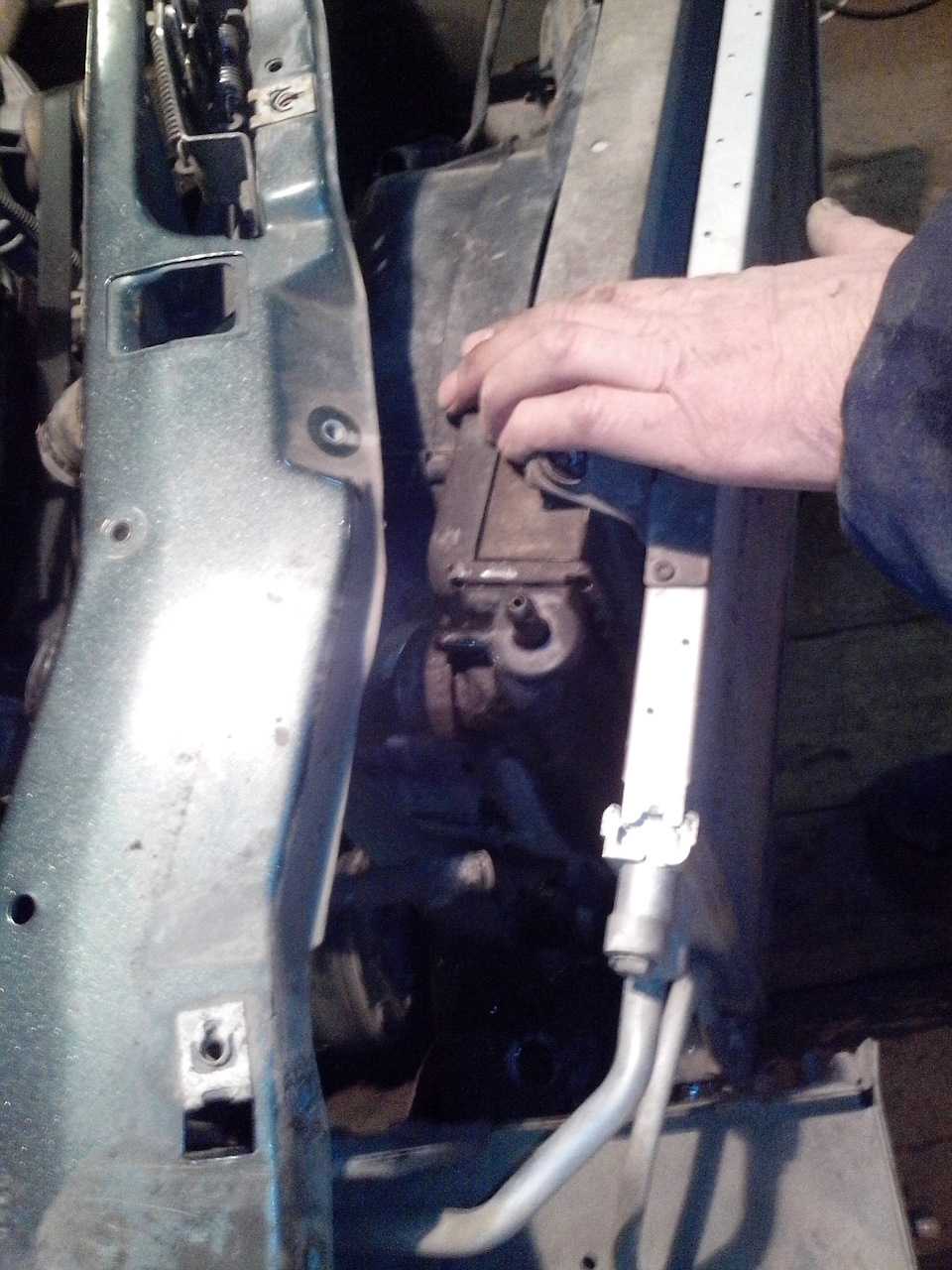

Аккуратно, чтобы не повредить радиатор кондея стал выдвигать радиатор охлаждения вместе с прикрепленными к нему вентиляторами в направлении левой оптики. Он наклонился и из него потели остатки антифриза. Жена позвала ужинать. Радиатор в раскаряку остался ждать следующего вечера.На все ушло порядка 2,5-3х часов.

Вечер второй. Замена и сборка.Придя с работы и прогрев гараж продолжил процесс. Радиатор вместе с карлсонами и нижним патрубком без проблем был извлечен.

Неспешно открутил от него блок вентиляторов и прикрепил к новому радиатору. Пластиковый отражатель на правый на диффузор правого карлсона ставить не стал. Поставил всю конструкцию на место в обратном порядке.

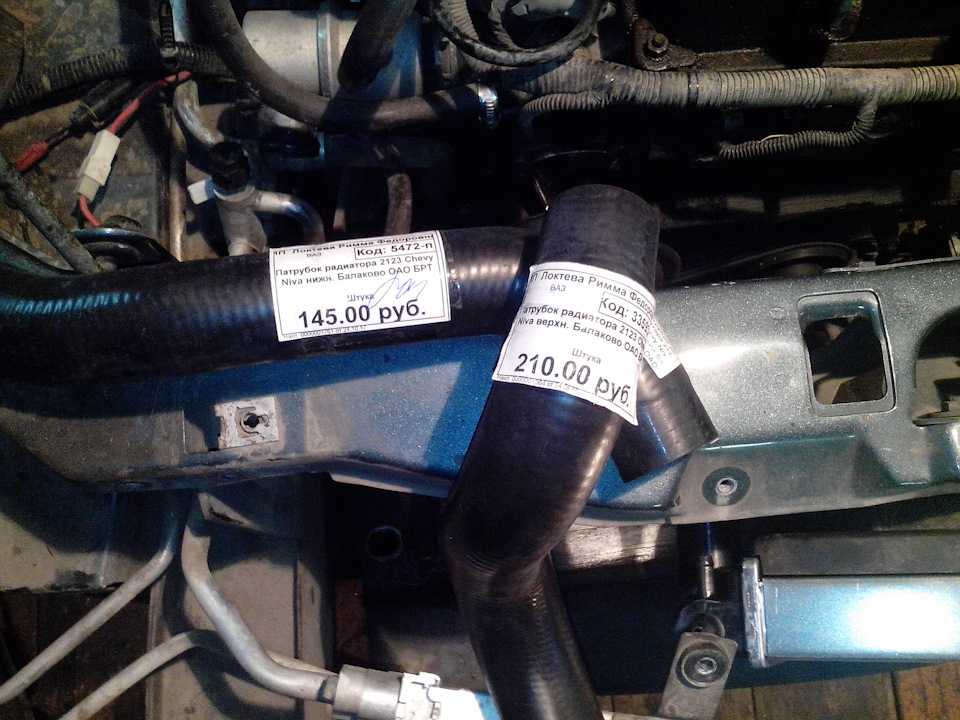

Перед тем, установить конструкцию на место надеваю новые партубки на радиатор. Хомуты винтовые располагаю так, чтобы их можно было подтягивать.

С этим процессом провозился долго. Как были установлены и затянуты патрубки долил антифриз. Пока антифриз протекал на место продолжил сборку. Фотографировать не стал. Ну сами понимаете все в обратном порядке. Проблематично было в одну персону («харю» по нашему) установить усилитель бампера. Он цука постоянно падал. Надоело. Оставил все до завтра. на все ушло около 2х часов.Вечер третий. Окончательная сборка.Обнаружил, что под машиной лужи антифриза. Долго не мог понять откуда течет. Ощупал и просмотрел все. Оказалось, что забились дренажные отверстия под поперечиной радиатора, старый слитый антифриз скопился в полости и медленно из неё вытекал, доставив мне неприятные моменты. Прочистил. Слил и продолжил.Чтобы противоположный конец усилителя бампера не падал, закрепил его багажной резинкой.

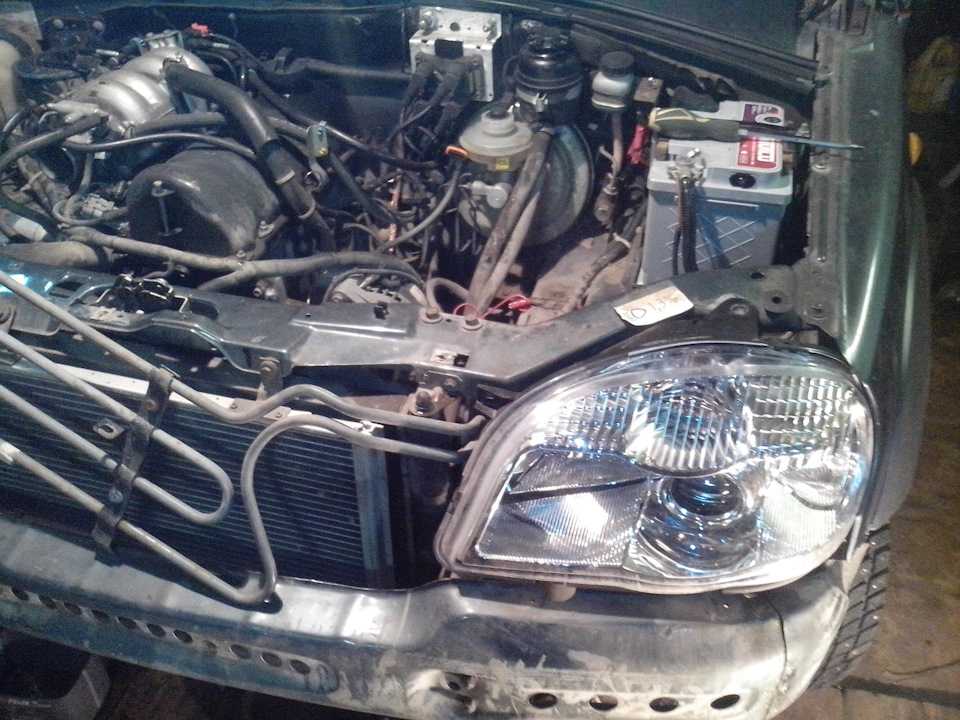

Долил антифриз. Не спеша установил все детали на свои места. Завел, проверил. Все нормуль.

Замечание RomanIsaev :С 2013 года конденсатор кондиционера устанавливается в другом месте. За радиатором. По мнению RomanIsaev радиатор кондиционера отогнуть не удастся.

Спасибо, что зашли!Буду рад если мой отчет поможет кому.Всем удачи!

Замена радиатора обогревателя в Шевроле-Нива

Производитель настаивает, чтобы радиатор менялся только после полного демонтажа торпеды и приборной панели. Но смекалка автолюбителей за долгие годы эксплуатации привели к методу, который будет описан дальше.

1
.Снимите отделение для перчаток («бардачок»). Для этого крестовой отверткой открутите 4
винта крепления к корпусу и торпеде.

2
.Крестовой отверткой отсоедините винт, крепящий нижний воздуховод печки, и снимите его.

3.
Отверткой отпустите винт хомута нижнего патрубка.

Чтобы жидкость не пролилась на пол, подставьте под патрубок какую-нибудь емкость.

4.
Снимите патрубок и слейте оставшуюся жидкость.

5
.Крестовой отверткой открутите 2
винта, крепящие радиатор к корпусу.

6.
Головкой на 8
открутите гайку, удерживающую крышку реле, и снимите ее.

7.
Откусите пассатижами уголок пластикового кожуха теплообменника, упирающийся в торпеду, и потяните его на себя.

8.
Вытаскиваем старый радиатор печки 9
.Установите новый теплообменник на место и соберите все детали узла в обратном порядке.

Залейте охлаждающую жидкость обратно в систему и через несколько дней после замены радиатора проверьте ее уровень. Если тосола будет недостаточно, то долейте нужное количество и проверьте еще через несколько дней.

Эксплуатация автомобиля при температуре воздуха ниже нуля не только не комфортна, но и порой невозможна. По этой причине на всех авто без исключения устанавливаются печки, предназначенные для отопления салона и предохранения стекол и зеркал заднего вида от замерзания. Устройство подключается к системе охлаждения двигателя, в которой циркулирует незамерзающая жидкость, обладающая хорошими теплотехническими характеристиками. Для создания более комфортных условий нахождения в салоне в современных моделях устанавливаются кондиционеры и электронные устройства климат-контроля, обеспечивающие соответствие заданным параметрам вентиляции и микроклимата.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструментов, включающим плоскую и крестовую отвертки, пассатижи, торцевые головки небольшого размера (8, 10, 14.

Ранее: клемма аккумулятора, идущая на массу, отсоединена. Ключ зажигания лучше вынуть. Процесс желательно начинать через 2-3 минуты, чтобы полностью разрядить резервный конденсатор.

Сливаем тосол

Вслед за этапом подготовительных операций производится слив антифриза из системы отопления.

Отвинтить крышку

Второй альтернативный метод заключается в открытии крышки бачка и отсоединении охлаждающей трубки от узла дроссельной заслонки. Вместо трубки вставляется другой шланг, по которому сливается антифриз. Для ускорения процесса ствол можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

Основанием для замены теплообменника является опыт водителей, что исключает сложные процедуры по разборке приборной панели.

Этапы разборки:

1. Так называемый бардачок и патрубок обогрева пассажира (ножки) снимаются путем откручивания самореза. Перчаточный ящик снят
2. После ослабления хомута резиновую трубку снимают, а остатки жидкости сливают в заранее подготовленную емкость. Верхний зажим ослабляется, и трубка тянется на себя. Для большего комфорта разложите ткань. Можно использовать памперс, чтобы не пролить остатки антифриза в радиаторе в салон Слить остаток антифриза
3. Радиатор после откручивания двух винтов выдвигается до упора в воздуховод.
4. Гайка, крепящая крышку реле, откручивается, а затем снимается. Визуально заметно, как угол пластиковой рамки теплообменника мешает снять радиатор. Расположение болта
5. Плоскогубцы (бокорезы) вгрызаются в мешающий кусок пластика. Для наглядности фото на новом радиаторе. Без снятия этой детали нельзя поставить радиатор
6. Крайние грани нового радиатора по периметру проклеены («момент») тонкими полосками поролона. Это делается для предотвращения проникновения воздуха через щели. Обклейте край радиатора поролоном, чтобы исключить возможность попадания воздуха

Видео с заменой без снятия панели:

Комплектация с кондиционером

В процессе замены вам нужно будет снять испаритель кондиционера

Из двух существующих способов замены радиатора печки предпочтительным вариантом является снятие приборной панели. Процесс обеспечивает безопасность кондиционера. В другом случае необходимо разбить его пломбу с последующей заправкой фреоном.

Снятие панели включает в себя те же действия, что и снятие теплообменника без кондиционера. За некоторыми исключениями:

1. Клемма аккумулятора отсоединяется, а антифриз сливается в подготовленную емкость. Ствол необходимо продуть, чтобы вышла вся жидкость.
2. Болты откручиваются и магнитола снимается вместе с бегунком. После откручивания винтов (саморезов) снимаются боковые панели и панель приборов. При этом не забудьте снять застегивающиеся пуговицы. После нажатия на защелки подводим панель вправо и немного к себе, освобождая ее от пазов.
3. Фишки, разъемы желательно пометить маркером, что ускорит процесс обратной сборки. Открутив ручку спидометра, болты освобождаются, как и сама торпеда o Отпустив боковой щиток, кожух руля, блок управления снимается. Сноу отсоединяет разъем подсветки.
4. Откручивается рулевая колонка, демонтируются крепления щита (снизу) и распорка.
5. Усиление панели (4 винта) отсоединено).
6. После освобождения кронштейнов вентилятора печка снимается вместе с кондиционером и усилителем. Также откручиваются винты, которыми последний крепится к кузову.

Итак, печка свободна, после снятия рубашки. Чтобы избежать ненужного крепежа при сборке, соблюдайте строгую обратную последовательность.

Убеждение в неправильной работе радиатора возникает после проверки герметичности подводящих патрубков, патрубков и шлангов.

В обратной последовательности монтируются трубы, надеваются хомуты, закручивается болт расширительного бачка. Бочку заполняют антифризом, и через несколько дней работы машины проверяют уровень жидкости в бачке. Отсутствие пятен, запахов и теплый уют в салоне станут поводом для установки бардачка на свое место.

Пошаговый порядок снятия радиатора охлаждения на Шевроле Нива

1. Загоняем автомобиль на яму или подъёмник, включаем ручной тормоз.
2. Далее отключаем минусовую клемму с аккумуляторной батареи. Теперь можно приступать к сливу ОЖ, и делается это следующим образом.
3. Отводим рычаг отопителя в салоне на красную метку и открываем крышку на расширительном бачке.

Включаем максимум «жары»

Дожидаемся пока весь тосол выльется.

Для удобства слива снимаем защиту от грязи

Разборку следует проводить аккуратно, чтобы не попала грязь в патрубок.

Продолжаем работы, но уже с самим радиатором

1. Для того, чтобы произвести демонтаж радиатора, нам потребуется головка на «10» и удлинитель для ключа. Держится он на пяти болтах, которые необходимо полностью выкрутить.
2. Далее демонтируем звуковой сигнал, заранее отключив клеммы от неё, а также с блока запуска вентиляторов охлаждения.
3. При помощи ключа на «7», ослабляем и отсоединяем хомут, от патрубка идущий на термостат.

Также можно использовать и отвёртку, для наилучшего снятия.

Во время разбора этих деталей, может понадобиться помощник.

Пошаговый порядок замены радиатора

Новый и старый радиатор

1. Перед тем как приступить к установке нового радиатора, снимите резиновые ножки со старого. Всего их четыре и, как правило, они никак не портятся.
2. Когда всё будет установлено и подготовлено, установку нового радиатора производим в аналогичном порядке снятию.
3. Добавьте все жидкости строго до уровня, заведите машину и подождите, пока она не прогреется до рабочих температур и включения вентилятора.
4. По окончании работы осмотрите все соединения на наличие подтёков, а также должного уровня жидкостей и при необходимости добавьте его.

Осматриваем на утечки.

Сравнение производителей

В магазинах можно встретить запчасти производства нескольких компаний. Продукция отличается двумя параметрами: ценой и качеством изготовления. Рассмотрим несколько самых популярных марок.

Hola — торговая марка нидерландской компании H&H Group. 15 европейских заводов выпускают радиаторы, ремни, амортизаторы и другие автозапчасти. Недорогая продукция этой марки имеет хорошее качество. По отзывам покупателей, запчасти этой марки при сопоставимой цене превосходят по качеству китайские изделия. Цена — 2000 рублей.

ДААЗ — Дмитровский автоагрегатный завод, входящий в концерн «Объединенные автомобильные технологии», был основан еще в 1967 году. Кроме радиаторов, компания выпускает фильтры, тормозные колодки и другие запчасти на российские и иностранные автомобили. Продукцией этой марки комплектуются автомобили, которые сходят с конвейера АвтоВАЗа. Цена — 2500 рублей.

Luzar — российская компания, которая была основана в 2003 году на базе Луганского радиаторного завода. Изделия этой марки соответствуют ГОСТ-Р и производитель дает на них гарантию 2 года. Цена — от 2100 рублей.

Bautler — британская компания, выпускающая, в числе прочего, запчасти для Нивы Шевроле. Цена — от 2200 рублей.

Отзывы автовладельцев расходятся. Одни считают самыми надежными радиаторы ДААЗ, другие — Bautler, Hola или Luzar.

С учетом того, что замена детали отнимает много времени и сил, стоит брать спортивный вариант Luzar. Он сконструирован в расчете на большие нагрузки, поэтому отличается большей надежностью.

Изделия Hola отличаются тем, что каждая трубка имеет собственную уплотнительную резинку, а не фиксируется единственным уплотнителем. В Luzar-Sport соты припаяны к основе, которая крепится к бачкам.

Что же такое радиатор и какова его роль

Радиатор – это устройство, обеспечивающее отвод тепла от жидкости, которая располагается в системе охлаждения движка. Проще говоря, это так называемый фильтр, функция которого заключается в том, чтобы пропускать через себя огромное количество воздуха, при этом выводя излишки тепла в атмосферу. Большое снижение тепла тоже недопустимо. В чрезмерно охлажденном двигателе снижается мощность, увеличивается вязкость смазки, возникает трение, а впоследствии может возникнуть повышенная изнашиваемость деталей. Охлаждающая система Нивы Шевроле мало чем отличается от ВА

Что представляет собой радиатор охлаждения

Строение запчасти довольно простое: два бачка, расположенные сверху и снизу, а также трубки, соединяющие их

Очень важной деталью является клапанная крышка. Как правило, она требует замены раз в год

Если не забывать об этом, то качественный радиатор будет служить владельцу не менее 10 лет.

Десятый этап, заменяя радиатора и патрубков.

В этом заключительном этапе мы меняем радиатор или шланг (патрубки). Советуем поменять все, так как старые неизвестно сколько проходят.

Таким образом, на автомобиле нива шиврале замена, радиатора произведена, собираем все в обратном порядке!

Алюминиевый радиатор имеет достоинства, такие как:

1. Низкая цена, что привлекает многих автолюбителей.
2. Сравнительно легкая масса запчасти. Но при этом алюминий не может похвастаться большой теплопроводностью, следовательно, термодинамическая неустойчивость материала приводит к коррозии.
3. Ремонтопригодность.

Медный радиатор не так популярен, но мы имеем больше причин остановить выбор на нем:

1. Устойчивость к коррозии.
2. Высокий коэффициент полезности действия.
3. Большой уровень теплопроводности.
4. Прочность и долговечность.

При этом единственным недостатком медных радиаторов остается их высокая стоимость, но вышеописанные преимущества перекрывают и его.

Так как радиатор выполняет функцию защиты двигателя, он сам должен быть высокого качества и стойко выдерживать перепады температур. Цена запчасти колеблется в больших пределах и зависит от разных факторов: материала, качества, производителей.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

Читать дальше: Как закрепить груз на рейлинги

Снятие и установка радиатора Chevrolet Niva

Инструменты:

• Накидной ключ на 10
• Отвёртка крестовая Отвёртка плоская Торцовый вороток
• Головка для торцового воротка на 10 Головка для торцового воротка на 8 Пассатижи

Перед тем как снять радиатор:

1. Снимаем защиту масленного картера и брызговика двигателя.
2. Сливаем охлаждающую жидкость из радиатора, как описано здесь.
3. Снимаем облицовку радиатора.
4. Снимаем передний бампер.

1. Перед тем как снять радиатор на автомобиле с кондиционером, снимаем конденсатор кондиционера. На автомобиле без кондиционера демонтируем направляющие кожухи радиатора.

2. Снимаем звуковой сигнал. Отвернув элементы крепления радиатора гидроусилителя руля. подвязываем радиатор к петле капота, не отсоединяя от радиатора шланги подвода и отвода жидкости.

3. Отсоединяем колодку жгута проводов системы управления двигателем вентилятора, от колодки проводов дополнительного резистора.

4. Сдвигаем колодку проводов дополнительного резистора с пластмассового держателя, закрепленного на распорке рамки радиатора.

5. Отсоединяем колодку жгута проводов системы управления двигателем от разъема электродвигателя левого вентилятора.

6. Аналогично отсоединяем колодку жгута проводов системы управления двигателем от разъема электродвигателя правого вентилятора.

7. Головкой «на 10» отворачиваем три болта крепления кронштейна звукового сигнала и снимаем кронштейн.

8. Головкой «на 8» отворачиваем болт крепления кронштейна правой верхней опоры радиатора и снимаем кронштейн с опорой. Аналогично снимаем кронштейн с левой верхней опорой радиатора.

9. Сжав пассатижами концы хомута крепления отводящего шланга радиатора к патрубку термостата, сдвигаем хомут по шлангу и снимаем шланг с патрубка термостата.

10. Наклонив верхнюю часть радиатора вперед, сжимаем пассатижами концы хомута крепления паровоздушного шланга к штуцеру радиатора и сдвигаем шланг со штуцера.

Вниманиние: При снятии шланга со штуцера радиатора будьте осторожны — не обломите штуцер.

11. Отверткой ослабляем хомут крепления подводящего шланга к верхнему патрубку радиатора.

Снимаем подводящий шланг с патрубка радиатора.

12. Наклоняем радиатор в сборе с вентиляторами вперед.

13. Поднимаем, выводя резиновые подушки нижних опор из отверстий в нижней поперечине рамки радиатора.

14. Снимаем радиатор в сборе с вентиляторами.

15. Головкой «на 10» отворачиваем по два болта боковых креплений кожуха вентиляторов к радиатору с каждой стороны и две гайки (по одной сверху и снизу) центрального крепления кожуха. Снимаем кожух вентиляторов с радиатора.

16. Радиатор с опорами

17. Установку радиатора выполняем в обратной последовательности.

Если при демонтаже радиатора подушка нижней опоры осталась на его штыре, то перед монтажом ее необходимо снять со штыря и установить в отверстие на нижней поперечине рамки радиатора.

Проверка герметичности радиатора

Герметичность радиатора проверяется в ванне с водой.

Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см 2 ) и опустите в ванну с водой не менее, чем на 30 с. При этом не должно наблюдаться выделения пузырьков воздуха.

При повреждениях или негерметичности радиатора замените его новым.

В статье не хватает:

• Сылки на статью, снятие защиты масленного картера и брызговика двигателя.
• Сылки на статью, снятие и установка переднего бампера.
• Сылки на статью, снятие и установка облицовки радиатора.

Технология смены теплообменника на автомобиле Chevrolet-Niva без кондиционера

Когда нужно менять

Алюминий и пластик — материалы, которые сложно восстановить в случае появления трещин и дырок. Поэтому главная причина замены радиатора — течь охлаждающей жидкости.

Существует две причины замены:

• утечка охлаждающей жидкости;
• засорение трубок.

Если вы заметили капли и подтеки, необходимо сразу менять изделие на новое, а не пытаться устранить протечки сомнительными средствами для устранения утечек антифриза.

Несмотря на рекламные заявления, разнообразные порошки, добавляемые в охлаждающую жидкость, слабо устраняют протечки, зато отлично забивают патрубки радиатора. Это снижает эффективность его работы. В этом случае нужно заменить деталь на новую. Если этого не сделать, то систематический перегрев двигателя приведет к необходимости скорого капремонта.

Восьмой этап, снимаем испаритель кондиционера.

Как правило, автомобиль может быть с кондиционером, без кондиционера этот этап пропускаем. Если вариант первый, то следует открутить трубки кондиционера. Начнет выходить фреон, им лучше не дышать. Рядом находятся пару шпилек с гайками, они выкручиваются вместе. После чего снимаем болты, которые крепят корпус испарителя. Слева от патрубков есть один саморез его можно не заметить, и поэтому если его не открутить могут возникнуть проблемы со снятием. После всех манипуляций испаритель сдвигаем вправо, выводя его из печки, тянем немного вниз и на себя. Передний кронштейн с лева выводим, выводя его из крепления.

Алгоритм работ по замене радиатора

Чаще всего радиатор меняют при появлении течи, которую нельзя устранить обычным герметиком. Производитель рекомендует устанавливать только оригинальные детали, которые точно подходят по размерам и по посадочным местам.

Замена радиатора ни Нива Шевроле – алгоритм работ:

1. Снимите отрицательную клемму с аккумуляторной батареи.
2. Снимите защиту картера и брызговик, открутив крепления.

3.Отверните пробку для слива охлаждающей жидкости, предварительно открутив крышку расширительного бачка и переключив заслонку на «горячий воздух».

4.Снимите декоративную облицовку радиатора.

5.Отсоедините клеммы от вентиляторов охлаждения.

6. Выверните верхние и боковые болты крепления верхнего кожуха и снимите его.

7. Аналогичным образом снимите нижний кожух.

8. Снимите нижний шланг с термостата, открутив его хомут. Аккуратно подденьте патрубок отверткой и не порвите его.

9. Выверните верхние кронштейны крепления радиатора и снимите их.

10. Оттяните на себя радиатор и снимите шланг обратки.

11. Отсоедините болты крепления корпуса электровентиляторов и оттяните на себя радиатор для доступа к нижнему патрубку. Ослабьте его хомут и снимите шланг.

12. Аккуратно снимите радиатор.

Сборка проводится в порядке, обратному снятию. Если вы собрались менять вентиляторы, выверните их гайки из корпуса. При затяжке не переусердствуйте, при сильном усилии пластик может лопнуть.

РЕМОНТ И ЗАПРАВКА КОНДИЦИОНЕРА CHEVROLET NIVA

Несмотря на то, что на первый взгляд эти системы влияют исключительно на комфорт водителя и пассажиров в поездке, оказывается, они тесно связаны с системой размораживания и удаляют из нее пар. В случае неисправности системы управление Нивой в условиях ограниченной видимости значительно увеличит опасность движения.

кузов и внешний тюнинг Шевроле Нива (ВАЗ ). Установка кронштейна лебедки niva на Шевроле Ниву

Монтируется номерной знак и автомобиль в комплекте с лебедкой готов к преодолению новых препятствий и дорожных покрытий. В третьих, незаметное расположение. Поэтому имеет смысл компенсировать лифт амортизатором с увеличенным ходом.

Потому как мы будем смещать его ближе к основному радиатору и заново делать ему опоры. Их главное преимущество — большое тяговое усилие, дающее возможность передвигать вытягивать из грязи автомобиль большого веса. После того как бампер установлен, будет заметно только небольшое отверстие на передке Нивы Шевроле.

Так как гофра в комплекте шноркеля достаточно большого диаметра, то надо будет ещё раз попилить порезать часть усилителей.
