Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

18 286

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

11 254

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

10 863

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

09 янв

Статьи Двигатель и его компоненты Система зажигания

10 796

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Электроника и оборудование

10 649

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

9 459

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 638

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге

09 фев

Двигатель и его компоненты Система зажигания

7 241

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

6 391

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

5 216

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

05 авг

Электроника и оборудование Прочее по ремонту

4 364

Как устранить ошибку Benz Xentry «2221-45 No access authorization»

Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.

Местоположение устройства в разных видах авто

В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.

Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

Обычное расположение — у двигателя

Таблица: где находятся датчики давления масла на популярных моделях авто

Автомобиль	Где находится датчик давления масла	Наиболее удобный доступ к датчику
ВАЗ 2108/09/099 ВАЗ 2110/11 (8-клапанный двигатель)	Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.	Сверху
ВАЗ 2110/11 (16-клапанный двигатель)	Слева позади двигателя на блоке распределительного вала. От датчика отходит провод, а рядом с ним проходит 2 пучка проводов в изоляторе чёрного цвета.	Сверху
Лада Калина	Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.	Сверху. Необходимо сначала снять пластиковую крышку блока цилиндров.
Audi — большинство моделей	В непосредственной близости от масляного фильтра. Может быть и второй датчик — на главном блоке цилиндров. Характерная черта — от него отходит один провод.	Сверху
Chevrolet Lanos	На масляном насосе снизу двигателя. Характерная черта — от него отходит пучок проводов в изоляторе.	Снизу (когда авто находится на эстакаде или над ямой).
Ford Transit	Под передним бампером около масляного радиатора посередине автомобиля на двигателе.	Снизу (когда авто находится на эстакаде или над ямой).
Mercedes-Benz — большинство моделей	На картере немного правее от центра автомобиля.	Снизу (когда авто находится на эстакаде или над ямой).
Mitsubishi Lancer	Позади и немного правее двигателя (вкручен в двигатель) рядом с масляным фильтром. Характерная черта — от него отходит один провод.	Снизу (когда авто находится на эстакаде или над ямой).
Nissan X-Trail	Снизу на блоке рядом с насосом гидроусилителя руля.	Сняв правое колесо и пластиковый щиток ремней.
Opel Astra	На уровне картера справа со стороны генератора. Характерная черта — от него отходит один провод.	Сняв правое колесо.
Volkswagen Golf, Jetta	Датчик аварийного давления масла находится слева в торце головки цилиндров. Ещё один датчик — недостаточного давления — находится на масляном фильтре справа от автомобиля.	Сверху и снизу соответственно.
Volkswagen Passat	Два датчика: первый находится на кронштейне до масляного фильтра, второй — на выходе из масляного фильтра.
Газель (двигатель ЗМЗ-405)	Справа сверху на главном блоке цилиндров. От датчика отходит провод.	Сверху.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

Подготовка к снятию бензонасоса

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива

Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива

В подобной ситуации потребуется провести проверку поплавка на уровень герметичности

Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

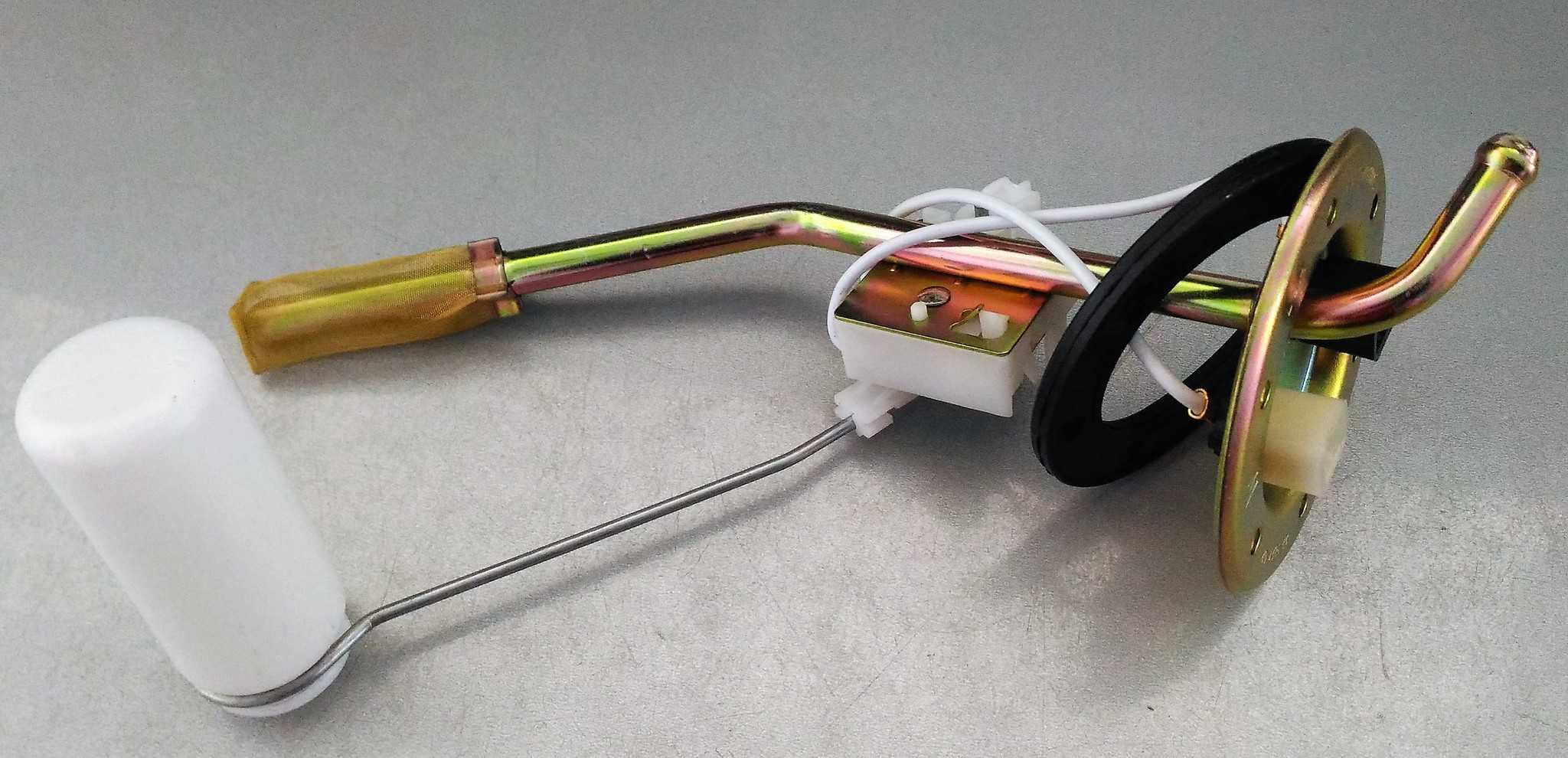

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

• потеря герметичности встроенного поплавка;
• сильный изгиб проволочного держателя;
• нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
• механический обрыв переменного резистора;
• потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Рекомендуем: Tемпература двигателя не поднимается до рабочей

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

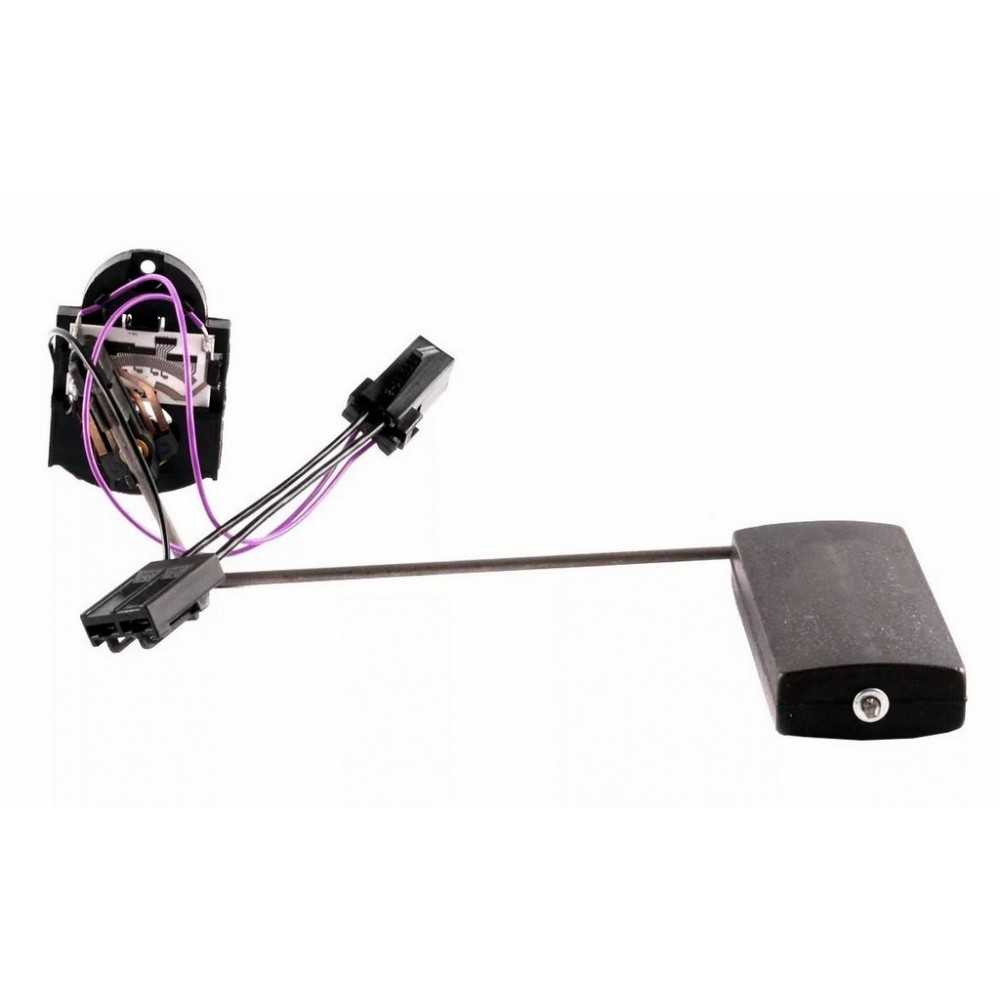

Снятие или замена датчика топлива на ВАЗ-2110

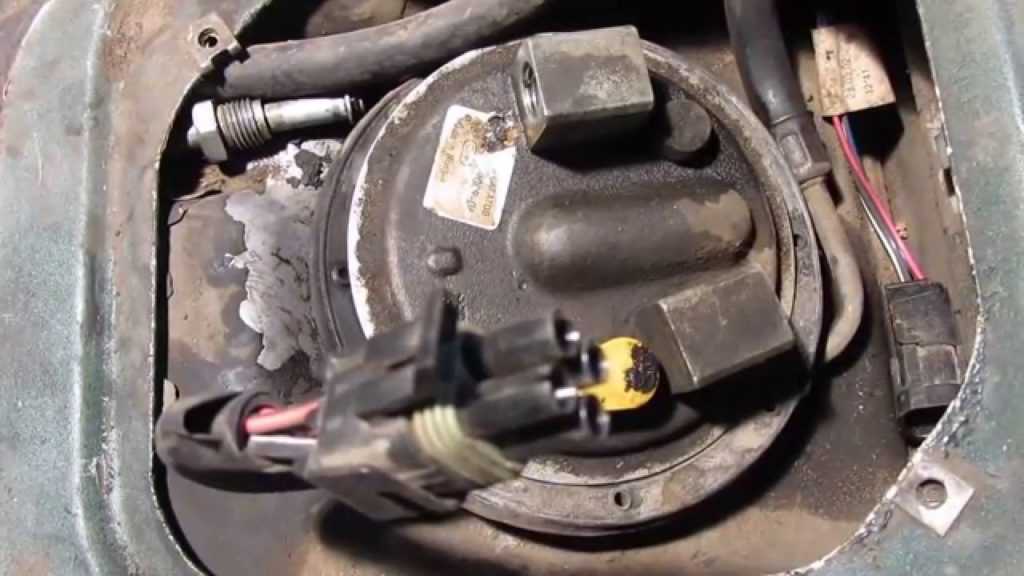

Чтобы демонтировать топливный модуль и снятт с него ДУТ ключом на 17 откручиваем штуцеры топливных трубок подачи и обрата. Трубки отводим в сторону.

Потом торцевой головкой № 7 откручиваем гайки крепления прижимного кольца. Так как гайки обычно сильно затянуты и могут быть окисленными (подржавевшими), то применяют WD-40 (или аналогичное средство), а их затяг можно ослабить легкими ударами молотка по неострому зубилу или рукоятке плоской отвертки, «жало» которых ставят на ребро гайки.

Затем прижимное кольцо, поддев отверткой, извлекаем из люка. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняем.

Крестовой отверткой откручиваем 2 винта, крепящих ДУТ к топливному модулю. Отсоединяем провода ДУТ от разъемов модуля. Если это сложно сделать на собранном модуле, то его разбирают: отгибаем со стороны насоса (снизу модуля) фиксаторы двух трубчатых направляющих, а затем разъединяем верхнюю и нижнюю части модуля.

Снятый ДУТ можно осмотреть и в случае устранимых неисправностей подремонтировать и поставить на место, либо сразу произвести его замену. Установку ДУТ производим в порядке, обратном демонтажу. При сборке рекомендуется нанести на прижимное кольцо и уплотнители под него бензостойкий герметик.

Прежде чем закрыть люк проема кузова над топливным модулем, следует проверить герметичность подсоединения топливопроводов. Для этого после подсоединения «массы» АКБ включают на 5 с зажигание, наблюдая при этом нет ли утечки бензина.

Перед приобретением нового датчика необходимо выяснить маркировку стоявшего на ВАЗ-2110 – лучше заменять вышедший из строя прибор такой же моделью.

Специалисты не рекомендуют выбирать датчик «на глаз», потому что есть с десяток разновидностей ДУТ, отличающихся величиной сопротивления.

Если не угадать с нужной модификацией, то потом стрелка указателя на приборной панели может «плавать». Каталожный номер нанесен на корпусе датчика.

Демонтаж топливного модуля и снятие с него ДУТ на Ладе Калина:

1. Сжав пружинные фиксаторы наконечников топливопроводов, отсоединяем трубки подачи и возврата бензина от модуля, а затем отводим их в сторону.
2. Нанося легкие удары молотка по бородку, приставленному к прижимному кольцу модуля, отворачиваем последнее против часовой стрелки.
3. Прижимное кольцо, поддев отверткой, извлекаем из люка.
4. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняют.
5. Отгибаем со стороны насоса фиксаторы двух трубчатых направляющих, а затем сдвигаем крышку модуля.
6. Отсоединяем от выводных контактов регулятора давления бензина, который установлен в крышке модуля, провода, идущие к насосу (снимаем их наконечники).
7. Отжав фиксатор разъема, установленного на крышке модуля, отсоединяем колодку с проводами.
8. Шлицевой отверткой на разъеме топливного насоса, выступающего из корпуса модуля, освобождаем фиксатор крепления колодки проводов.
9. Аккуратно отсоединяем колодку с проводами от насоса.
10. У ДУТ, стоящего сбоку корпуса модуля, освобождаем 2 фиксатора его крепления.
11. Сдвигаем ДУТ по пазам его посадочного места на модуле и снимаем.

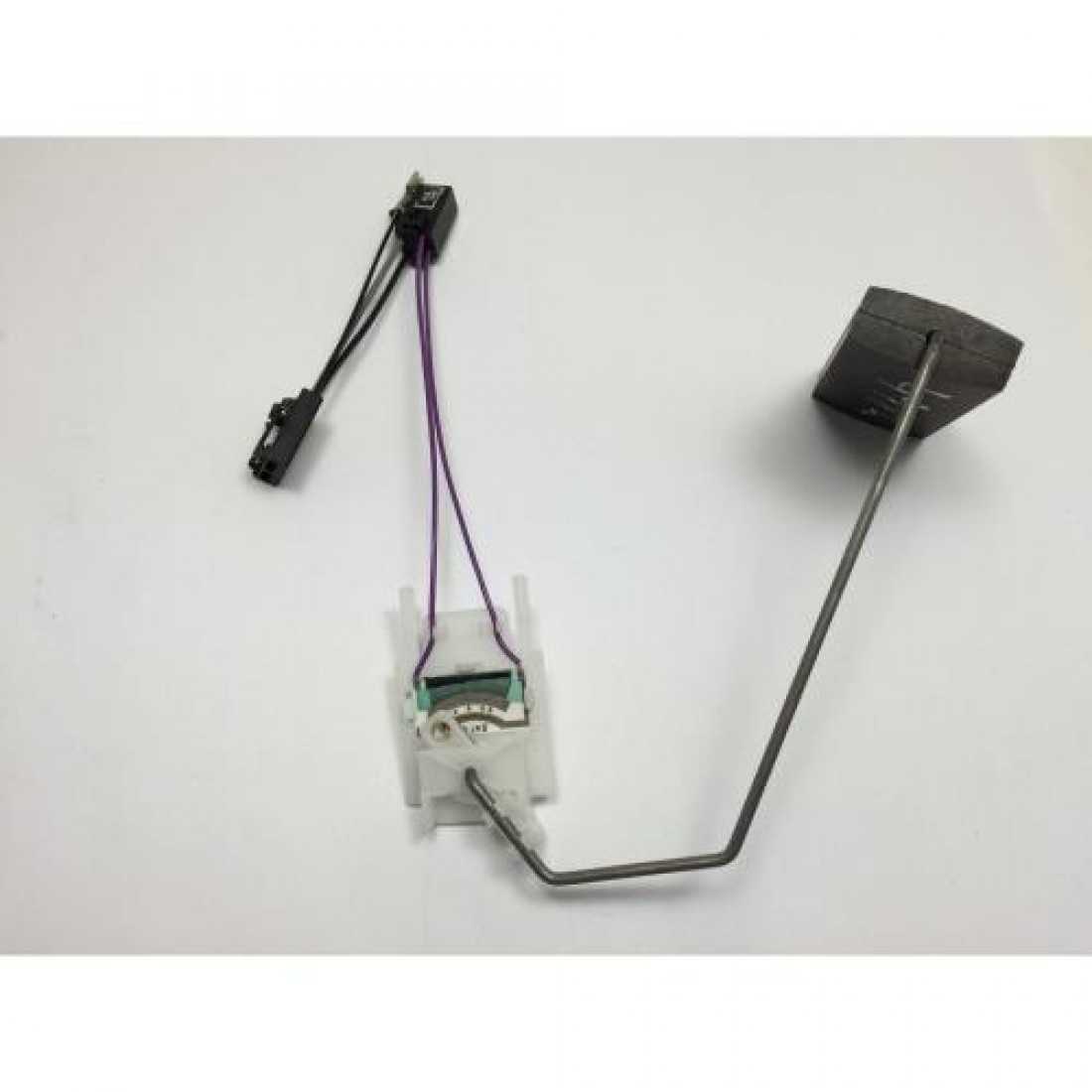

Демонтированный ДУТ Лады Калина сразу меняют или осматривают и ремонтируют в случае устранимых дефектов. Устанавливаем отремонтированный или новый ДУТ и собираем модуль в обратной последовательности.

Аккуратно заведя рычаг с поплавком в отверстие бензобака, ставим топливный модуль на место и ориентируем его таким образом, чтобы стрелка, нанесенная на крышке модуля, указывала назад (по ходу авто), а фиксирующий выступ крышки зашел в паз фланца отверстия бака.

Ставим прижимное кольцо, а затем поворачиваем его до упора по часовой стрелке. Убедившись в надежности крепления модуля, подсоединяем разъем с проводами и трубки топливопровода. Подсоединяем «массу» АКБ. Включаем на 5 с зажигание, чтобы проверить герметичность подсоединения топливопровода. Устанавливаем на место крышку люка, а затем нижнюю часть заднего сиденья.

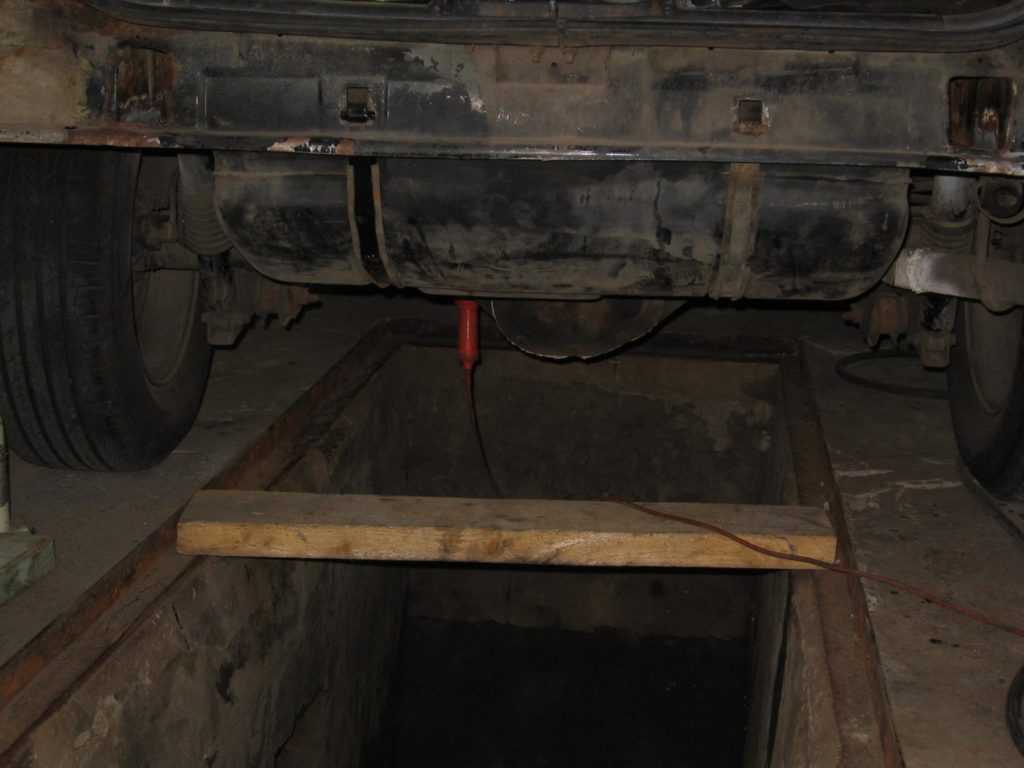

Замена топливного бака

Перед проведением замены бака рекомендуется обезопасить себя от возможных неприятностей и снять провод в минусовой клеммы аккумулятора. Работа будет выполнена максимально быстро и правильно только при участии помощника.

Насос рекомендуется вытащить сразу после отключения, чтобы не повредить датчик и топливные магистрали

После снятия старого бензобака потребуется выполнить следующие операции по установке нового:

Установить новую прокладку датчика уровня топлива и вместе с ней опустить датчик на его место в баке.

После чего приподнять бак сначала с задней, потом с передней стороны, установить его на новые хомуты, прикрутив их к кузову новыми болтами.

Далее подключить топливные шланги, сепаратор и воздушные трубки.

После этого перейти в салон и подключить датчик уровня топлива и насос к разъёмам.

Лючок закрыть, прикрутить на винты и установить подушку сиденья на место.

После установки необхоидимо убедиться, что подключены все топливные магистрали и провода датчиков

После замены бака нужно убедиться в его работоспособности: завести мотор, посмотреть, нет ли проблем с подачей топлива и утечек из-за некачественного подсоединения.

На сегодняшний день отремонтировать и заменить бензобак на «десятке» можно в любом СТО. Однако эта процедура не считается сложной для самостоятельного выполнения. Поэтому целесообразнее снять, отремонтировать или поменять бензобак своими руками.

Освещение

Лампочки, Лампа фары, Галогеновые лампы, Ксеноновые лампы, Диодные лампы, Лампа Птф, Лампа заднего Птф, Лампа заднего фонаря, Лампа тормоза, Лампочка подсветки номера, Лампочка стоп сигнала, Лампа заднего хода, Лампочка габаритов, Лампочка поворотника, Лампа панели приборов, Лампа багажника, Лампа подкапотная, Лампа освещения салона, Лампа подсветки печки, Фара, Фара левая, Фара правая, Фара ксенон, Омыватель фар, Насос омывателя фар, Форсунка омывателя фар, Корректор фар, Дополнительная фара, Фара искатель, Блок розжига фары, Датчик дорожного просвета, Крепление фары, Крышка фары, Отражатель фары, Светодиодная фара, Стекло фары, Противотуманка (ПТФ), Противотуманная фара, Крепление Птф, Противотуманный фонарь, Рамка Птф, Задний фонарь, Фонарь заднего хода, Стоп сигнал, Ходовые огни, Габаритные огни, Отражатель (катафот), Боковой габарит, Стояночные огни, Поворотник, Боковой поворотник, Задний поворотник, Передний поворотник, Повторитель, Плафоны, Подсветка номера, Подсветка багажника, Подсветка двери, Подсветка двигателя, Подсветка панели приборов, Подсветка салона, Проблесковый маячок

Замена сеточки бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Сито топливного насоса — это топливный фильтр, он находится в самом топливном насосе, поэтому до того, как бензонасос начнет перекачивать бензин в двигатель, он пройдет через этот фильтр и будет очищен, затем бензин проходит через топливо линий и по пути (возле бака). топливо) встречает еще один фильтр, так называемый фильтр тонкой очистки, который очищает бензин от мелких частиц грязи и удаляет воду (вода может убить двигатель автомобиля, и она может попасть туда из-за некачественного топлива, разливаемого на дешевых заправочных станциях), и после прохождения обоих этих фильтров топливо будет подаваться в двигатель, и если есть избыток, подаваемый Но со временем любой фильтр становится бесполезным и забивается, что начинает вызывать вибрацию автомобиля, люфт и нестабильную работу на холостом ходу, но это не самое страшное, а хуже всего то, что при сильном загрязнении фильтра грубой очистки бензонасос начинает изнашиваться и очень быстро выходит из строя, поэтому периодически бензонасос все равно нужно снимать и менять в нем, этот фильтр стоит копейки, но все же некоторым удается его почистить и повторно использовать его для использования, мы не рекомендуем его, потому что все загрязнения от него никуда не денутся, а мелкие частицы все равно останутся.

Где экран бензонасоса? Из названия уже можно понять, что эта сетка (фильтр грубой очистки) есть в топливном насосе, но насосы у автомобилей десятого семейства разные.путь сломается, так что ищите эти колодки и, нажав на зажимы, которые их удерживают, осторожно отсоедините их (какие зажимы вам нужно будет нажать, которые затем сгибаются, обе колодки прикреплены по-разному, как их отсоединить можно четко увидеть на видеоролик, который приведен в самом конце статьи). 4) И теперь, когда стопорное кольцо удаляются, оба блок отключен, вы можете вручную захватить верхнюю часть насоса и по дорожкам, чтобы отделить два корпуса между ними, когда они разъединены, один корпус будет установлен в стороне и насос корпус все еще находится в ваших руках, и аналогичным образом с помощью отвертки отсоедините сетку и снимите ее при замене новой. 4) И теперь, когда стопорное кольцо удаляются, оба блок отключен, вы можете вручную захватить верхнюю часть насоса и по дорожкам, чтобы отделить два корпуса между ними, когда они разъединены, один корпус будет установлен в стороне и насос корпус все еще находится в ваших руках, и аналогичным образом с помощью отвертки отсоедините сетку и снимите ее при замене новой

4) И теперь, когда стопорное кольцо удаляются, оба блок отключен, вы можете вручную захватить верхнюю часть насоса и по дорожкам, чтобы отделить два корпуса между ними, когда они разъединены, один корпус будет установлен в стороне и насос корпус все еще находится в ваших руках, и аналогичным образом с помощью отвертки отсоедините сетку и снимите ее при замене новой.

Установка: Новые сетки собираются на машине в порядке, обратном разборке, при сборке проследить, чтобы она надежно зафиксировалась и не отваливалась, с бензонасосом ситуация такая же при сборке и установке, пока все установлено. , рекомендуем не торопиться и не класть бензонасос в люк с подушкой на заднем сиденье, а еще лучше попросите помощника повернуть ключ в замке зажигания примерно на 5 секунд и вы увидите, течет ли бензин из под топливопроводами или где-либо еще, всю систему нужно загерметизировать и при необходимости заменить изношенные детали на новые.

Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.

Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

• Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
• При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя. Перечислим все элементы по одному:

Перечислим все элементы по одному:

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Перечислим артикулы остальных датчиков:

• ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
• ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
• ДПДЗ: 2112-1148200;
• РХХ: 2112-1148300-02;
• ДПКВ: 2112-3847010, -01, -03, -04;
• ДТОЖ: 2112-3851010, -01, -02, -05;
• Датчик скорости: 2110-3843010-13, -18;
• ДПРВ: 2112-3706040, -02, -03;
• ДД: 2112-3855020, -01, -02, -03;
• Датчик давления масла: 2106-3829010, -01, -02;
• Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
• Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

carfrance.ru
