О датчике коленвала ваз 2107: конструкция, неисправности и замена

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется

Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика

Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое

В противном случае, через некоторое время вам нужно подменять все на новое.

Как заменить адсорбер на классике

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

3) Затем при помощи всё той же отвёртки вам нужно будет ослабить хомут и снять ещё один шланг, но только на этот уже раз вам придётся снять шланг подвода паров который располагается чуть ниже того шланга который вы отсоединяли ранее от клапана продувки.

4) После этого возьмите гаечный ключ и им отверните болт стяжного хомута, который крепит сам адсорбер (Имеется ввиду крепит стяжной хомут, а не болт) и когда болт будет выкручен, снимите адсорбер с автомобиля вынув его для этого через верхнюю часть автомобиля.

Установка: Устанавливается данный агрегат на своё место в обратном порядке снятию.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.Однако, как проверить клапан адсорбера на наличие поломок?Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».Признаки, по которым можно механически определить неисправность клапана адсорбера:

Возможные неисправности

Как снять шаровую опору без съемника Когда под рукой его нет

Деталь, рассчитанная на использование в течение 10 лет.

Список возможных проблем:

лопнувшая каучуковая прослойка, от которой появляется шум при работе двигателя (признаком служит характерный гур и грм); самопроизвольное откручивание, срезанными деталями; изношенные канавки, которые влияют на преждевременный износ ремней; при биении во время аварии может отколоться часть детали, что влечет дальнейшие поломки (потому после аварии важно проверять техническую исправность автоваза);

Покупая отдельно функциональный диск необходимо выбирать оригинальную деталь, сколько бы она не стояла. Это содействует надежной и долгой работе автомобиля. Даже если простую деталь обточить, то размер может не совпасть.

Где находится?

Сальники находятся в небольших отверстиях, на крышках привода распределительного вала. Находясь на концах валов, они выполняют две роли, первая это препятствует вытеканию масла и вторая это защита узлов от попадания пыли и грязи в систему. На фото красным обведена крышка распределительного вала. Синяя стрелочка показывает, где расположен шкив коленвала, за которым и находится манжет.

Шкив коленвала скрывается за генератором. В нижней части моторного отсека размещён диск, который плотно зафиксирован на валу сцепления, он и является шкивом. По конструкции этот сегмент разделяется на два вида: обычные или с демпфером. Последние имеют дополнительное внешнее массивное кольцо с резиновой прокладкой, что обеспечивает улучшенное поглощение вибрации. На первый взгляд процедура может показаться абсолютно простой. Однако есть несколько нюансов.

Необходимо зафиксировать коленвал так, чтобы он не вращался. Высокая сила сжатия крепёжных элементов также доставляет немало хлопот. При установке болт шкива закручивается с достаточно большим усилием. Чтобы он самопроизвольно не откручивался, степень зажатия постепенно увеличивается в процессе работы силового агрегата.

Конструкция датчика положения коленвала

Конструкция ДПКВ несложна, и состоит из небольшого количества элементов. В частности, его основным элементом является намагниченный стальной сердечник, на который намотан тонкий медный провод. Сверху же их прикрывает пластмассовый (пластиковый) корпус. Естественно, что в медной обмотке все провода изолированы между собой (это может быть реализовано по-разному, например, посредством компаундной смолы или обычной изоляции из ПВХ или другого материала).

Принцип действия устройства заключается в следующем. В непосредственной близости от датчика вращается «мониторинговый» диск с зубьями по периметру. Два из них отсутствуют, образуя некую пустоту. Основная задача датчика — фиксировать прохождение этого участка и подавать соответствующие сигналы на ЭБУ. Если он будет делать это с опозданием или со слабым сигналом, то электронный блок будет выдавать некорректную информацию в топливную систему, и будет образовываться смесь неоптимального состава.

Признаки неисправности датчика

Описанные ниже неисправности могут оказаться признаками поломок и других узлов или механизмов. Однако при появлении хотя бы одного из них необходимо, в том числе проверить работоспособность датчика положения коленвала, благо выполнить это не составляет особого труда.

Итак, к признакам поломки ДПКВ относятся:

Описанные причины, кроме прочих, являются следствиями особой конструкции ДПКВ, которая описана далее.

Детонация — это взрывное горение смеси в двигателях внутреннего сгорания. Для борьбы с этим явлением для инжекторных автомобилей ВАЗ-2107 предусмотрен датчик детонации. Более ранние модели без электронной системы зажигания, подобными узлами не оснащались. Статья содержит информацию о том, где находится этот узел, за что отвечает, по какому принципу осуществляет свою работу. Также будут приведены способы обнаружения и устранения неисправности в работе датчика детонации.

Замена датчика положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Датчик положения коленвала — он следит за тем в каком месте коленвал находиться во время работы и в определённом месте (Когда поршни будут в ВМТ находиться), датчик посылает сигнал на контроллер а тот в свою очередь заливает топливо в двигатель через форсунки и искру даёт через свечи зажигания, благодаря этому датчику всё это делается совместно, то есть сперва топливо заливается а потом при помощи искры оно сжигается, если этот датчик выйдет из строя (Полностью имеет ввиду), то двигатель вы уже не заведёте потому что он не сможет передать сигнал когда поршни будут в ВМТ находиться, в связи с этим топлива и искры не будет, поэтому двигатель и не заведётся.

Примечание! Чтобы произвести замену этого датчика, много инструментов и не нужно, достаточно взять всего лишь одну отвёртку с крестообразным наконечником, ну и конечно же сам новый датчик понадобиться!

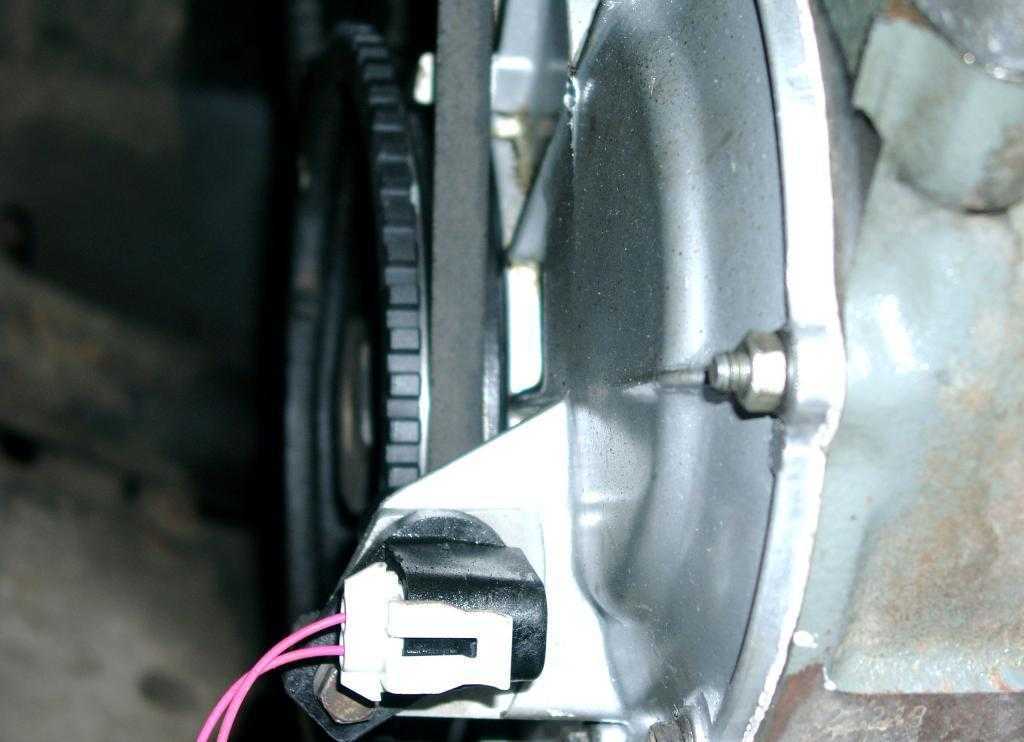

Где находиться датчик коленвала? В инжекторной классике он на кронштейне установлен крышки распределительного вала (Крышка указана зелёной стрелкой, а кронштейн на котором датчик находиться красной), направлен он в сторону шкива коленчатого вала, на фото ниже к сожалению шкив уже снят и вы не сможете его увидеть, но на вашем автомобиле он будет установлен, а устанавливается шкив на сам вал (Коленчатый вал), данный вал синей стрелкой ещё указан.

Когда нужно менять датчик положения коленвала? Ещё раз повторимся, датчик коленвала это один единственный датчик в инжекторной классике при выходе их строя которого двигатель уже не заведётся, поэтому если у вас загорелся «check engine» и автомобиль не заводиться, то можете на этот датчик грешить, конечно же первом делом вы его должны будете снять а потом проверить (О том как выполнить проверку мы напишем чуть позже, поэтому по мере прочтения статьи вы узнаете как это сделать), кстати даже при выходе этого датчика (Смотря что внутри него сломалось) двигатель всё же может завестись, но работать он будет либо не ровно (Плавать обороты будут), либо мощность ощутимо пропадёт ну и глохнуть он ко всему этому скорее всего на низких оборотах будет.

Как заменить датчик положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Примечание! Прежде чем поехать в автомагазин за покупкой данного датчика, рекомендуем вам на старом маркировку проверить, тем более его снять меньше чем за минуту можно, или ещё проще, прибудьте в автомагазин на машине (Если это возможно) и там прямо датчик с неё этот снимите, после этого продавцу покажите чтобы именно такой дал, просто у каждого датчика сердечник (Если вы не знаете что такое сердечник, то статью изучите: «Что такое ДПКВ?») имеет свою длину и если он не будет в норме (К примеру вы более длинный датчик поставите) то машина у вас не будет правильно работать, да и вообще скорее всего конец сердечника в зубья шкива коленвала у вас упираться будет, поэтому датчик должен быть именно той же длинны как и старый у вас был, который вы сняли с автомобиля, учтите это!

Снятие: В снятие нет ничего сложного как мы уже это сказали ранее, сперва главное колодку проводов от датчика отсоедините (см. фото 1), данная колодка крепиться за счёт фиксатора, отогните его немного и после чего вынимайте колодку (Когда вынете, смотрите чтобы вода на во внутрь её не попала), затем отвёрткой отверните винт который сам датчик удерживает (см. фото 2) и после этого потянув за датчик, выньте его из кронштейна в котором он установлен.

Примечание! Если у вас на улице идёт дождь к примеру и если вы прото боитесь то что короткое замыкание может произойти при попадании воды во внутрь колодки проводов, то в таком случае отсоедините клемму минус с АКБ и после вы можете уже ничего не бояться, так как система у вас будет обесточена, но так же старайтесь чтобы вода не попадала в колодку! (Если вы не умеете обесточивать аккумулятор, тогда изучите статью в которой в пункте 1 описано как скинуть клемму с АКБ, данная статья называется: «Замена аккумулятора на ВАЗ»)

Установка: Устанавливается датчик на своё место точно так же как и снимается, кстати если вы желаете проверить старый ваш датчик на работоспособность, тогда изучите про это подробную стать, называется которая: «Проверка ДПКВ на исправность».

Признаки неисправности и проверка работоспособности

Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.

Стоимость данного элемента, как правило, невысока. Цена отличается в зависимости от качества исполнения датчика и завода-изготовителя. В среднем, он стоит в пределах от 250 до 500 рублей.

Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:

Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.

Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.

В ВАЗ-2107 датчик детонации находится возле выпускного коллектора, конструктивно исполнен как массивная шайба, которая крепится на двигателе автомобиля с помощью болта.

Датчик детонации можно проверить двумя способами:

Способ проверки Выполняемые действия

Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.

В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.

Как проверить датчик

Чтобы выяснить состояние датчика необходимо выполнить проверку элемента. Сделать это можно несколькими способами. Рассмотрим их:

1. Самым простым вариантом является установка заведомо исправного прибора, который можно взять, например, у знакомого по гаражу. Если при проверке проблема исчезнет и двигатель начнёт работать без перебоев, то придётся обратиться в магазин за покупкой нового датчика.

2. Диагностика мультиметром. Для этого прибор устанавливают на предел измерения напряжений и производят замер на выходе датчика. Если он исправен, то показания мультиметра должны составить в пределах 0,4–11 В.

3. Можно имитировать датчик. Процедура проста: вынимаем разъем ДХ с трамблёра, проворачиваем ключ в замке зажигания в положение «зажигание» и соединяем между собой 3-й и 6-й вывод коммутатора. Можно использовать последовательно соединённый светодиод и резистор на 1 кОм, которые подключают таким же образом. При появлении искры это будет говорить о том, что проверяемый прибор своё отработал.

Видео: проверка датчика мультиметром

https://youtube.com/watch?v=VZaXf3MAJ6o

Проверку датчика Холла на ВАЗ 2107 можно выполнить и без прибора. В этом случае последовательность действий будет следующей:

1. Выкручиваем свечу зажигания на одном из цилиндров или используем запасную и подключаем её к высоковольтному проводу от катушки зажигания.
2. Резьбу свечи соединяем с массой кузова.
3. Снимаем датчик, подсоединяем разъем от коммутатора и включаем зажигание.
4. Проводим металлическим предметом, например, отвёрткой возле сенсора. Если искра на свече появилась, то проверяемый прибор исправен.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Признаки неисправности

Проблемы с трудным стартом двигателя, переливом или неполным сгоранием топлива, могут возникнуть по разным причинам. Неисправность датчика коленчатого вала может быть одной из них.

Симптомами неисправности могут быть:

1. Заметное ухудшение динамической характеристики автомобиля. Двигатель нестабильно работает на малых оборотах, автомобиль медленно разгоняется, не ускоряется.
2. Обороты двигателя «плавают». Это заметно даже по стрелке тахометра на малых оборотах. Стрелка смещается то выше, то ниже положения в «800» оборотов.
3. Заметное увеличение расхода топлива.
4. Появляется детонация при нагрузках или остановке двигателя.
5. Двигатель не заводится либо глохнет при запуске.

Причина подобных неисправностей кроется в конструкции ДКПВ.

За что отвечает датчик детонации на ВАЗ 2107

Детонация является крайне нежелательным явлением. При нормальной работе двигателя транспортного средства фронт пламени двигается с максимальной скоростью до 30 м/с, а при детонировании топлива скорость иногда достигает величины в 2000 м/с.

В результате ударного воздействия такой силы на поршни, а также головку блока цилиндров (ГБЦ), высока вероятность серьезных поломок уже после пробега автомобилем в 6000 км.

Вследствие детонации, в первую очередь, страдает газораспределительный механизм автомобиля (ГРМ), а также поршневая группа. Чтобы этого не происходило, используется датчик детонации. Топливная смесь должна начинать возгораться до того момента, когда поршень достигнет верхнего положения. Процесс воспламенения должен заканчиваться при возврате поршня.

При детонации преждевременное возгорание начинается до того момента, когда между электродами автомобильной свечи возникнет искра. На поршень производится сильное воздействие, в результате этого двигатель теряет мощность, при этом расход топлива значительно увеличивается.

В случае с форсированными двигателями детонация возникает при повышенных оборотах и способна вывести двигатель из строя буквально за несколько секунд.

Детонация происходит по нескольким причинам. Из них:

Детонация иногда происходит даже при выключенном зажигании. Двигатель продолжает и дальше работать, хотя подача искры прекращена. Причина такого явления — сильное нагревание частей ЦПГ, или проще говоря «калильное зажигание».

Особенностью двигателя имеющего инжектор, является возможность трамблером менять угол опережения. Все современные автомобили оснащаются именно инжекторными двигателями.

Как самостоятельно заменить датчик коленвала Нива Шевроле

Необходимые материалы, инструменты:

• ключ на «10»;
• головка, вороток, удлинитель воротка;
• ветошь;
• дополнительное освещение по мере необходимости;
• новый ДПКВ;
• отвертка с крестообразным наконечником.

Регламент:

• помещаем машину на смотровой канал;
• фиксируем колеса противооткатными башмаками;
• выжимаем стояночный тормоз;
• из-под днища машины отвинчиваем шесть болтов – фиксаторов металлической защиты поддона картера;
• отверткой аккуратно поддеваем колодку с клеммами, снимаем, отводим в сторону;
• выкручиваем винт – фиксатор с датчика;
• извлекаем контролер;
• проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
• вставляем новый контролер;
• привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. Детально с пошаговым руководством ознакомьтесь по видео.

Роль датчика положения коленвала в системе инжекторного двигателя

Датчик положения коленвала измеряет, в какой точке вращения находится коленвал двигателя. Информация, полученная от датчика, передается в электронный блок управления двигателем (ЭБУ). ЭБУ использует эту информацию для определения момента зажигания, фазы впрыска топлива и других параметров, необходимых для оптимальной работы двигателя.

Попадание воздуха и топлива в цилиндры двигателя должно происходить в строго определенные моменты времени. Если момент зажигания или фаза впрыска топлива не совпадают с положением коленвала, двигатель может работать неэффективно, что приведет к низкой мощности, высокому расходу топлива и ухудшению экологических показателей.

Датчик положения коленвала обычно состоит из генератора импульсов и электронной части. Генератор импульсов представляет собой магнитный диск со специально расположенными металлическими зубцами, который закреплен на коленчатом валу. При его вращении, металлические зубцы создают магнитные импульсы, которые затем обрабатываются электронной частью датчика. Электронная часть сопоставляет импульсы с определенными углами коленчатого вала и отправляет соответствующую информацию в ЭБУ.

Преимущества использования датчика положения коленвала	Недостатки использования датчика положения коленвала
1. Обеспечивает точность и стабильность работы двигателя;	1. В случае поломки датчика, двигатель может полностью остановиться или работать в аварийном режиме;
2. Позволяет оптимизировать момент зажигания и фазу впрыска топлива для повышения эффективности и экологических характеристик двигателя;	2. Необходимо регулярно проверять и поддерживать датчик в исправном состоянии;
3. Улучшает динамику двигателя и снижает вибрацию;
4. Позволяет эффективно контролировать работу системы впрыска топлива и системы зажигания;

Важно отметить, что датчик положения коленвала может подвергаться износу и повреждениям, поэтому регулярная проверка и замена датчика при необходимости являются важными процедурами для надежной работы двигателя инжекторного автомобиля ВАЗ 2107

Как проверить датчик коленвала ВАЗ

 Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Замена датчика положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Датчик положения коленвала – он следит за тем в каком месте коленвал находиться во время работы и в определённом месте (Когда поршни будут в ВМТ находиться), датчик посылает сигнал на контроллер а тот в свою очередь заливает топливо в двигатель через форсунки и искру даёт через свечи зажигания, благодаря этому датчику всё это делается совместно, то есть сперва топливо заливается а потом при помощи искры оно сжигается, если этот датчик выйдет из строя (Полностью имеет ввиду), то двигатель вы уже не заведёте потому что он не сможет передать сигнал когда поршни будут в ВМТ находиться, в связи с этим топлива и искры не будет, поэтому двигатель и не заведётся.

Примечание! Чтобы произвести замену этого датчика, много инструментов и не нужно, достаточно взять всего лишь одну отвёртку с крестообразным наконечником, ну и конечно же сам новый датчик понадобиться!

Где находиться датчик коленвала? В инжекторной классике он на кронштейне установлен крышки распределительного вала (Крышка указана зелёной стрелкой, а кронштейн на котором датчик находиться красной), направлен он в сторону шкива коленчатого вала, на фото ниже к сожалению шкив уже снят и вы не сможете его увидеть, но на вашем автомобиле он будет установлен, а устанавливается шкив на сам вал (Коленчатый вал), данный вал синей стрелкой ещё указан.

Когда нужно менять датчик положения коленвала? Ещё раз повторимся, датчик коленвала это один единственный датчик в инжекторной классике при выходе их строя которого двигатель уже не заведётся, поэтому если у вас загорелся “check engine” и автомобиль не заводиться, то можете на этот датчик грешить, конечно же первом делом вы его должны будете снять а потом проверить (О том как выполнить проверку мы напишем чуть позже, поэтому по мере прочтения статьи вы узнаете как это сделать), кстати даже при выходе этого датчика (Смотря что внутри него сломалось) двигатель всё же может завестись, но работать он будет либо не ровно (Плавать обороты будут), либо мощность ощутимо пропадёт ну и глохнуть он ко всему этому скорее всего на низких оборотах будет.

Замена датчика Холла на ВАЗ 2107

Процесс замены ДХ не самый приятный, поскольку придётся не только снять, но и полностью разобрать распределитель зажигания. Для начала нужно приобрести сам сенсор и подготовить такие инструменты:

• ключ на 13 (рожковый или накидной);
• отвёртку;
• плоскогубцы;
• молоток.

Прежде чем приступить к разборке трамблёра, нужно обратить внимание, как он расположен. Лучше всего сделать метки на его корпусе и блоке цилиндров. Если регулировка зажигания для вас не является сложным мероприятием, то распределитель можно демонтировать без всяких меток

Процедура по снятию и замене датчика на «семёрке» производится в следующей последовательности:

Если регулировка зажигания для вас не является сложным мероприятием, то распределитель можно демонтировать без всяких меток. Процедура по снятию и замене датчика на «семёрке» производится в следующей последовательности:

1. Снимаем минусовую клемму с АКБ, крышку с распределителя зажигания, вакуумный шланг и отсоединяем разъем, который идёт к датчику.

2. Для снятия трамблёра откручиваем болт на 13, снимаем шайбу и вынимаем сам распределитель.

3. Чтобы разобрать распределитель зажигания, необходимо выбить штифт, который удерживает вал. Для этого используем подходящую по размеру наставку, а сам трамблёр для удобства зажимаем в тиски.

4. Снимаем пластиковый стопор и вынимаем вал.

5. Откручиваем два винта датчика Холла и два винта разъёма сенсора.

6. Отворачиваем крепление вакуумного корректора и вынимаем датчик через отверстие.

7. Установку нового датчика и сборку производим в обратном порядке.

После демонтажа и разборки трамблёра рекомендуется очистить вал от нагара, например, путём отмывания в солярке. Что касается ремонта датчика, то этот элемент считается неремонтопригодным и при его выходе из строя необходима только замена. К тому же стоимость его не так высока, в пределах 200 р.

Видео: как заменить датчик Холла на автомобилях семейства ВАЗ

При возникновении сбоев в системе зажигания автомобиля, связанных с датчиком Холла, для их устранения необязательно обращаться в сервис. Диагностировать неисправность можно своими силами даже при отсутствии специальных приборов. Главное, ознакомиться с простыми и понятными рекомендациями и чётко их соблюдать.
