Регулировка света фар автомобиля ваз 2110, 2111, 2112

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:. Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно. Открывается капот и подготавливается отвертка или другой инструмент для регулировки

Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом

Верхний край светового потока (он четко виден) должен располагаться по линии

Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом. Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

• установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
• просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
• на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

https://youtube.com/watch?v=A5V9S6oN9tw

Алгоритм регулировки

Последовательно выполняем следующие:

• Закрываем правую фару картоном или другим материалом, не пропускающим свет;
• Поворачиваем гидрокорректор в первое положение (І);

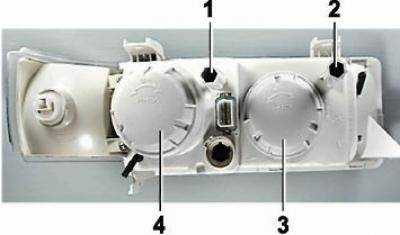

• Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
• Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде. Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить. Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Как правильно отрегулировать фары на ВАЗ 2110 и 2112 своими руками

Регулировка фар ВАЗ 2110 требуется для обеспечения оптимального угла светового потока и улучшения видимости при плохих погодных условиях. Оптика с нарушенными углами снижает яркость освещения обочины и дороги перед автомобилем. Высоко поднятый луч может ослепить встречного автовладельца и привести к серьезному ДТП.

Когда нужна регулировка

Корректировка положения рефлектора требуется в следующих случаях:

• луч дальнего и ближнего света направлен слишком низко или высоко;
• основное пятно направлено в сторону обочины или встречного транспорта.

Проверка и корректировка фонарей понадобится после замены лампочек, затяжной поездки по разбитому участку дороги или небольшого ДТП.

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

Процесс регулировки

Чтобы повысить точность, следует дополнительно приготовить инструменты:

• строительный уровень;
• плотную ткань или картон;
• средство для мытья окон;
• перчатки;
• противооткатные башмаки;
• чистые салфетки.

Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.

1. Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
2. Уложить груз на место водителя или посадить на него помощника.
3. Покачать кузов для расслабления сайлентблоков и пружин.
4. Проверить уклон кузова уровнем.
5. Установить электрокорректор в нулевое положение.
6. На стене отметить центр машины вертикальной линией.
7. Нанести линии А и В на расстоянии 1108 мм.
8. Начертить отметку высоты в 60 см горизонтальным пунктиром.
9. Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.

Четкие отметки на стене увеличат точность фар в процессе работ.

Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.

Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.

Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.

• заглушить двигатель ВАЗа;
• включить свет;
• накрыть одну фару картоном;
• с помощью ручек выставить пучок фар по схеме;
• откорректировать второй фонарь ВАЗа.

При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.

Модернизация

С завода на ВАЗ 2112 и ВАЗ 2110 устанавливается 2 типа фонарей:

Российский фонарь легко отличить по встроенной линзе в ближнем модуле. На немецкой фаре используется рефлектор.

Автовладельцы ВАЗ часто устанавливают фары от Bosch из-за широкого пучка и лучшей освещенности во время сумерек, дождя, тумана. Собирающая линза в фаре от «Киржач» светит кучно и недостаточно затрагивает обочину.

Модернизировать свет и улучшить обзор в ночное время можно с помощью монтажа оптики от Bosch и правильной ее настройки по схеме.

Своевременная корректировка угла света в ВАЗ поможет хорошо ориентироваться на темных участках трассы, не мешать водителям встречного потока и без проблем пройти ежегодный техосмотр.

Полное описание процесса регулировки фары автомобиля

Несомненно, регулировку фар лучше доверить специалистам, работающим на станции технического обслуживания. Однако минус такого варианта в том, что за данный процесс, как за тот или иной, необходимо заплатить установленную сумму денег. Но есть и плюс этого метода – работники СТО обладают профессиональным оборудованием, которое позволит качественно и грамотно настроить работу фар вашего автомобиля.

В случае, если вы не располагаете необходимыми средствами или хотите сэкономить на данной процедуре, можно выполнить регулировку своими силами. Ниже указаны действия, необходимые для этого процесса.

Подготовка автомобиля. Чтобы правильно настроить сигнальные фонари, транспортное средство, в любом случае, подлежит базовой подготовке, которая состоит из нескольких несложных действий. Для начала необходимо очистить от пятен и загрязнений головную оптику, а затем пройтись по ним сухой чистой ветошью. Поверхность отражателей и линз должна быть без дефектов, так как они затрудняют корректное формирование светового потока. У шин должно быть идентичное давление и размер, которое можно найти в инструкции по использованию автомобиля, так же там будут указаны советы и рекомендации от изготовителя. Потребуется заполнить топливный бак специальной смесью хотя бы на 50%. Так же вес автомобиля должен быть таким же, как и при его ежедневном использовании

Однако необходимо обратить внимание, чтобы на какой-либо оси не было перегруза

Организация площадки.

Необходимо найти и подготовить идеально ровную горизонтальную площадь для автомобиля, чтобы процесс регулирования был произведен безошибочно. Чтобы обеспечить вспомогательную фиксацию автомобиля необходимо добавить противооткатные «башмаки» (упоры) под колеса.

Приготовление главного экрана.

Ровная стена будет идеальным средством для размещения схемы регулировки автомобильных фар, но так же отлично подойдут ворота от гаража или же лист фанеры.

Порядок установки схемы регулировки корректора своими руками

• Необходимо подъехать на автомобиле вплотную к стене;
• Обозначается на стене центр самой машины;
• Затем двумя точками отмечается центральная ось каждой лампы;
• Отъехав от экрана на автомобиле на расстояние 7,5 метров, через три заданные точки необходимо провести три вертикальные линии, назовем их «А», «О», «В»;
• Затем проведите горизонтальную линию на стене под номером «1», которая будет соединять точки центра ламп;
• Горизонтальная линия под номером «2» будет располагаться на 5-7,5 см ниже первой;
• Точки, обозначенные буквой «Е», показывают пересечение линий «В» и «А» с прямой под номером «2».

Регулирование автомобильных фар.

Вот мы и перешли к ключевому этапу в нашем процессе. Несмотря на кажущуюся сложность такого действия, это один из самых простых этапов, даже для тех, кто впервые с этим сталкивается. Итак, перечень необходимых действий:

• Для начала включаем ближний свет;
• Одну из фар необходимо закрыть каким-нибудь плотным материалом или чем-либо подобным, что есть у вас в арсенале;
• Для корректировки светового потока таким образом, чтобы точка, находящаяся в центре верхней границы, совпала с точками обозначенными буквой «Е» на нашей схеме, необходимо воспользоваться регулировочными винтами, они обычно находятся на внутренней стороне фар;
• Другая фара регулируется таким же образом.

Из всего вышеописанного можно сделать вывод, что регулировка фары своми руками является простым процеесомо, для этой процедуры не понадобится специальная аппаратура и это не займет много времени, так же с этим справится даже начинающий водитель.

Монтаж противотуманных фар

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

Ещё кое-что полезное для Вас:

Модернизация задних фонарей ВАЗ 2108-2115,2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале «За рулем».

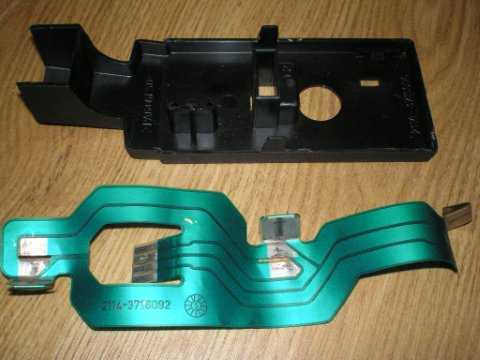

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

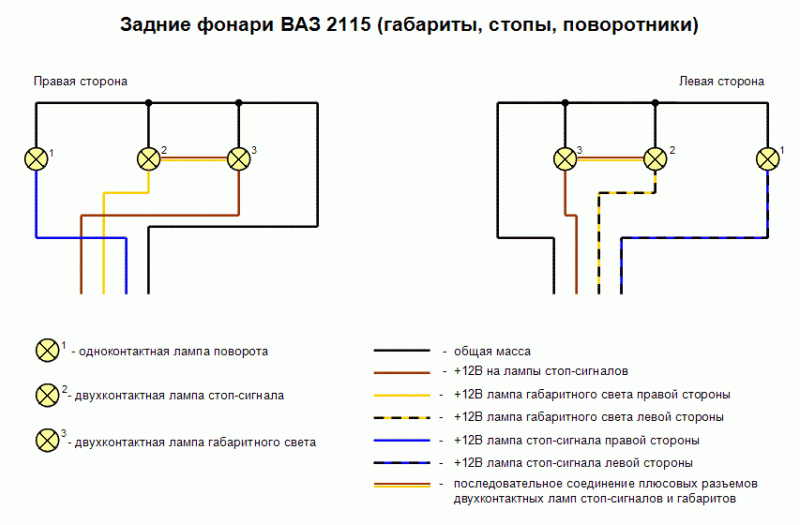

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

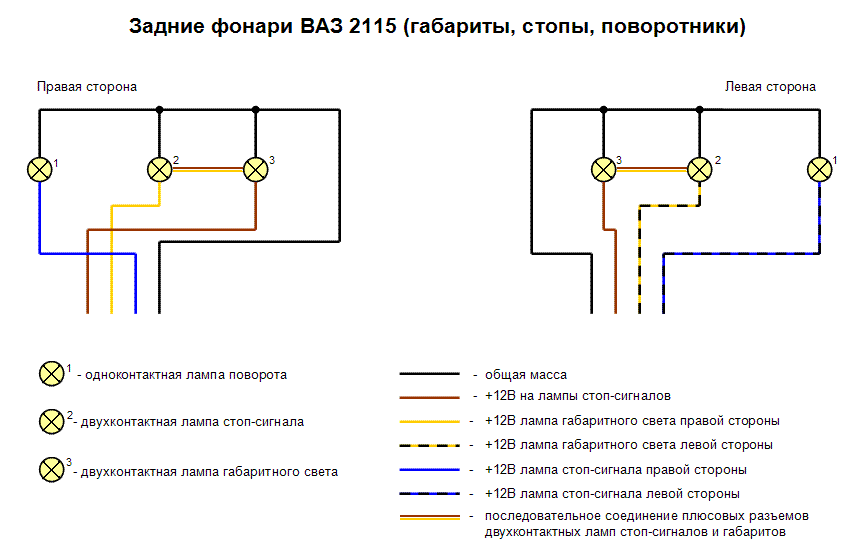

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку.

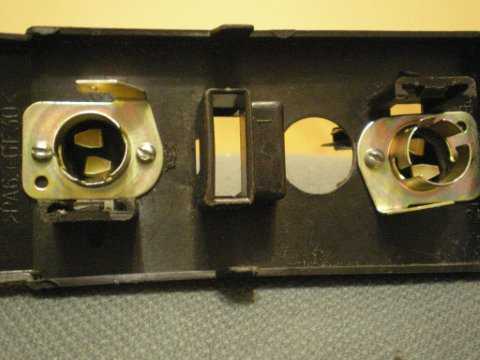

Теперь надо вооружиться терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах где были установлены ранее. Металлическую часть патрона пришлось немного доработать, а именно на патронах габаритов и стоп-сигналов выводы для наконечников пассатижами переместить на 180 градусов, а с патронов указателей поворота вообще их выкусил.

высверленные и доработанные напильником отверстия под патроны

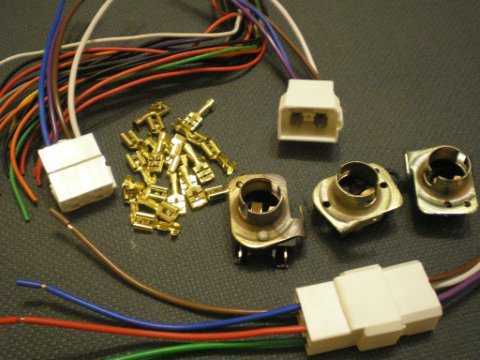

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.

Автор материала ; Александр Кузьмин, 27 лет

Выбор осветительных приборов Ваз 2110 – 2112

Водителям, в первую очередь, всегда важен хороший ближний свет. Фары Киржач оснащены линзой для ближнего света и, соответственно, отражателем для дальнего. Bosch использует отражатели в обоих случаях. В отличии от отражателя, линза имеет значительно более четкую световою линию, помимо этого, осветительные приборы “Киржач” можно вполне законно «комплектовать» ксеноном, что не предусмотрено для “Бош”.

Однако если сравнивать результаты обзора специалистов и мнения автовладельцев, то стоит отметить, что они несколько отличаются. Фары “Bosch” имеют слабую засветку с боковой стороны в ближнем свете, но, помимо этого, именно они вызывают предпочтение. Кроме этого, они имеют большую поверхность под ближний свет из-за отражателя. Это наилучшим образом сказывается на качестве автомобильного освещения дороги в пасмурную погоду.

Для того, чтобы в ночное время освещение было максимально продуктивным, выбрать качественную оптику не достаточно. Следует правильно фары отрегулировать, а также иметь чистые стекла (следует о стекла закрепляют на герметик, а вот на Bosch они держатся на уплотнителях. Это делает процесс замены стекол проще). Однако самым лучшим вариантом будет использование ярких галогеновых ламп для автомобильных осветительных приборов

Как разобрать фару бош ваз 2110

Ремонт ВАЗКак разобрать фару бош ваз 2110

Блок фара может демонтироваться для ремонта, замены на новую, либо для тюнинга или доработки. В этой статье расскажем про снятие и разборку фары ВАЗ десятого семейства в зависимости от ее производителя (Bosch или Киржач).

Отсоединить колодки с проводами от передних фар и снять верхнюю решетку радиатора, открутив пару болтов “на 10”.Затем отсоединить колодки с проводами от указателей поворотов и снять гидрокорректор, нажав на защелку и повернув его на 90 градусов по часовой стрелке.Открутить три болта крепление фары ключом “на 10”, отодвигаем ее назад. Сдвинуть ресничку фары к центру на 4см, выводя ее край из зацепления с крылом.Ослабляем затяжку двух болтов верхнего крепления буфера. Снять ресничку, нажимая на нижнюю часть накладки так, чтобы ее фланец вышел из зацепления с передним буфером.Отвернуть последнюю гайку крепления с помощью “ключа на 10” и снять снять фару:

xn--2111-43da1a8c.xn--p1ai

Переносим линзу ближе к отражателю

Что даст приближении линзы ближе к отражателю ? Получается, что площадь линзы, на которую падают лучи – уменьшается, а следовательно уменьшается рабочая кривизна линзы, т.е. углы падения/отражения изменяются в нужном для нас направлении.Рассмотрим на примере приближения линзы к отражателю на 26мм. Делаем замеры.

Затем помечаем линией место среза на модуле.При перемещении линзы, шторка должна оставаться на постоянном расстоянии (из-за фокусного расстояния самой линзы) 50-51 мм.Отпиливаем по намеченному, делаем надрезы и закрепляем линзу на модуле. В результате модуль станет короче штатного.

Чем ближе мы будем приближать линзу, тем меньшая площадь линзы будет использоваться для отражения, что приводит к её перегреву.Поэтому самым оптимальным вариантом, при котором ширина пучка будет достаточной – это приближение линзы на 10мм.

В результате пучок стал больше, не только в ширину, но и в высоту !Некоторые еще пробуют переворачивать линзу, в результате пучок также становился шире, но нет четкости и равномерного свечения.

xn--2111-43da1a8c.xn--p1ai

Тюнинг фар ВАЗ 2110 (Bosch) v2

Очередной вариант тюнинга фары Bosch предложил kuzma151. Так же используя светодиодную ленту сделал оптику в белом свечении.  Снимаем фару с машины. Разбираем фару Bosch. Благо она на защелках.

 Видим что шарнир регулировки отражателей в горизонтальной плоскости не стоит в своем пазу – ставим на место. Но что-то там не так, т.к. пока с ней ковырялся еще пару раз выходил. Поэтому кстати на неровной дороге свет дергался как угорелый из фары…

Купил светодиодную ленту на строительном рынке за 500р/метр. Типа герметичная. Сначала по периметру отражателей, показываем жене.. наблюдаем реакцию.. Затем просто ставим ленту по верху, и опять спрашиваем жену, как лучше.

По утвержденному варианту работаем, то есть ждем когда она уйдет на работу – идем в ванну мыть снятые стекла.

xn--2111-43da1a8c.xn--p1ai

Покраска маски фар Киржач

Популярный способ, потому что яркость освещения фар от такой тонировки не страдает.Снимаем фары с автомобиля. Разбираем фару Киржач: Отщелкиваем стекло фары. Возможно стекло придется открепить от герметика, аккуратно канцелярским ножом. Снимаем маску фары после того, как открутим три винта.

Далее разбирать фару имеет смысл, если Вы решили кроме маски фары красить еще и корпус.Снимаем прижимную пружину через отверстие для гидрокорректора.Чтобы снять модуль с отражателем нужно максимально закрутить регулировку, подсунуть ручку отвертки и выкручивать винт регулировки.

Когда регулировочный болт выскочит, вынимаем модуль с отражателем из пазов.Подготовка поверхности для покраски: поверхности пластика нужно зашкурить и обезжирить

Можно использовать прозрачный грунт из баллончика. Важно, использовать обычную краску для покраски внутри фары не совсем правильно, т.к

температура внутри фары высокая, то краса со временем может выгореть. Поэтому рекомендуется использовать высокотемпературную краску (цена 350-400р) или называют еще жароустойчивой. Купить высокотемпературную краску можно в магазине, где продают обычную аэрозольную краску для покраски кузова.

После того, как краска застынет (обычно через сутки), собираем передние фары в обратном порядке.Вот так будет выглядеть черный матовый цвет фар.Покраска фар Киржач в черный цвет закончена !

xn--2111-43da1a8c.xn--p1ai

Регулировка фар ВАЗ 2110 своими руками

Наверное, ни для кого не секрет, что очень много аварий происходит в темное время суток и подавляющее большинство из них, так или иначе, связаны с плохой видимостью, неправильной настройкой головного света или плохо отрегулированными фарами.

Большинство современных автомобилей оборудованы электронными регулировщиками, которые самостоятельно, без участия водителя производят автокоррекцию фар в зависимости от загруженности, накачки шин и прочих факторов. Правильная регулировка фар исключит возможность ослепления встречных автомобилей во время движении в темное время суток, позволит своевременно обнаружить любое препятствие и дорожные знака. В случае если в автомобиле отсутствует авторегулировка фар ответственность ложится на самого автовладельца, именно ему необходимо будет следить за тем как настроены осветительные приборы. Проще всего отправиться на СТО, где регулировка света фар происходит быстро и точно. Однако такой вариант не всегда по карману, да и не везде есть СТО, к примеру, в небольших поселках такого сервиса нет, поэтому многие водители задаются вопросом, как отрегулировать фары в домашних условиях. Сегодня я расскажу как делается регулировка фар на примере ВАЗ 2110, благодаря настройке вы сможете добиться максимально эффективной производительности осветительных приборов, а также избежать ослепления автомобилистов, которые движутся по встречной полосе.

Прежде чем приступить к регулировке необходимо произвести подготовительные работы. От того насколько качественно они будут выполнены в большей степени зависит точность регулировки.

1. Тщательно вымойте фары. Нередко загрязнения линз не позволяют световому потоку пробиться наружу.
2. В некоторых случаях причиной рассеянного или слабого света становятся дефекты стекла фар. Чтобы выявить повреждения нужно после помывки произвести внимательный осмотр поверхности стекла, обнаружив сколы или трещины — замените стекло.
3. При необходимости внимательно осмотрите отражатель на предмет повреждений или нарушений, замените отражатель если он имеет дефекты.
4. Для того чтобы усилить световой поток можно установить галогеновые лампы или еще лучше установить ксенон на ВАЗ 2110 (как это сделать читайте в моих предыдущих статьях).

Регулировка света фар производится в идеальных условиях приближенным к тем, которые на СТО. Автомобиль должен быть полностью укомплектован (бак заправлен, запаска, давление в шинах должно быть таким как указано в руководстве по эксплуатации ВАЗ 2110).

Регулировка фар ВАЗ 2110 — пошаговое руководство

1. Найдите абсолютно ровную площадку, возле которой будет гладкая стена, чтобы свет фар падал на нее под углом 90°.
2. Установите автомобиль на расстоянии 5 м от стены.
3. Вам понадобится помощник, который будет выполнять «вашу» роль, сидя на водительском сидении водителя, его вес должен соответствовать вашему. Как вариант можете использовать мешки с песком.

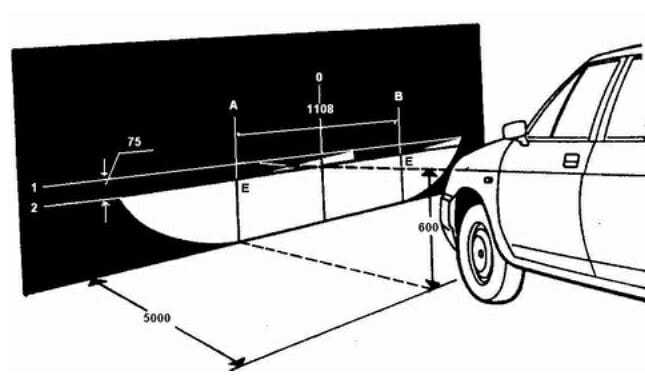

На импровизированном экране начертите такой рисунок см. фото.

4. Вертикальные линии: осевая О, А и В, должны прийти через точки Е, они соответствуют центру каждой из фар.
5. Линии должны проходить симметрично по отношению к осевой линии машины.
6. Проведите еще одну линию на высоте, которая соответствует расстоянию середине фар (мерять от пола), а немного ниже, на 65 мм проведите вторую линию, которая соответствует центрам световых пятен.

Если на вашем авто есть гидрокорректор фар, установите его ручку расположенную на приборной панели в положение, которое соответствует нагрузке автомобиля ВАЗ 2110 с одним водителем.
Теперь включите ближний свет фар и поочередно, начиная с правой фары (левую в это время необходимо закрыть куском плотной ткани или картоном. Регулировка света фар ВАЗ 2110 приводится посредством регулировочных винтов (см. фото.) 1 и 2.

Регулировка фар ВАЗ 2110 своими руками

У вас должно получиться следующее: верхняя граница световых пятен совпадает с линией 2, при этом точки пересечения наклонного и горизонтального участков световых пятен совпадают с точками Е.

Если у вас вышло как показано на фото, значит — регулировка фар у вас получилась, если же нет, начните сначала, и попробуйте отрегулировать фары повторно.

➤ Регулировка фар на Ладе Гранте — описание процесса

Заводская регулировка фар на Лада Гранта не идеальная, зачастую владельцы самостоятельно настраивают оптику под «свои нужды».

Процесс корректировки не сложный, под силу каждому водителю. При отсутствии времени обратитесь в сервисный центр для оказания помощи.

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

• Брак при изготовлении;
• Из-за повреждения не работает регулятор наклона фары;
• Нарушение условий эксплуатации;
• Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
• Негативные последствия аварии, удара, столкновения;
• Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Порядок действий при регулировке фар Лада Гранта своими руками

Подготовка инструмента: отвертка, шестигранник.

• Установка машины в периметр ремонтной зоны, на ровную платформу.
• Проверка давления в колесах, наличие запасного колеса в багажнике, вес груза на водительском сиденье в 75.0 кг.
• Регулировка / корректировка светового луча на расстоянии не более 3.0 метров от стены.
• Поочередная проверка угла освещения каждой из фар.
• Завершение работ, тестирование на исправность и точность освещения.

Система освещения на Лада Гранта (лифтбек) полностью идентична с Калина, Приора, Веста. Поворотник, дальний свет, дневные ходовые огни (далее – ДХО) расположены вместе, в одном модуле.

Каждая из ламп помещается в отдельный патрон с возможностью автономной корректировки гидроцилиндром. Регулировка света фар осуществляется двумя шестигранными винтами:

• верхний отвечает за горизонтальное положение светового луча,
• нижний за вертикальное.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

• Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
• На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
• Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
• Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

• Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
• При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
• Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
• При необходимости, повторите процесс настройки вновь.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.
