Проверка карданных валов на износ деталей на ваз 2101-ваз 2107

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

набор ключей;
набор отверток;
микрометр;
расходные материалы (вкладыши, сальники, полукольца);
динамометрический ключ.

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Проверка состояния крестовины

Автомобиль ВАЗ 2107 надо загнать на смотровую яму или на подъемник. Стоит помнить о технике безопасности! Машину обязательно нужно ставить на ручник перед началом всех работ.

Для диагностики крестовины, вам необходимо удерживать одной рукой фланец редуктора, а второй – сам карданный вал.
Сделайте повороты во все стороны, не должно быть люфта и характерных щелчков. Если какая-то неисправность обнаружена, значит требуется замена крестовины.

Также могут послужить для ее замены, следующие причины:

разрушение или деформация крестовины;
при движении на скорости происходит вибрация;
характерные щелчки при трогании с места, в области карданного вала.

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
Промежуточная карданная опора крепится на кронштейн (15).
Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Шатуны

Нижнюю головку шатуна обрабатывают в сборе с крышкой, поэтому при разборке, контроле и сборке следует сохранять комплектность шатуна и крышки шатуна. Крышки шатунов центрируют по шлифованным поверхностям шатунных болтов. Ремонт верхней головки шатуна обычно заключается в выпрессовывании, запрессовывании и растачивании втулки. Усилие запрессовки втулки должно быть не менее 7 000 Н, При ремонте верхней головки шатуна размеры под втулку и палец должны соответствовать размерам, рекомендованным заводом-изготовителем. Для подбора пары поршневой палец — шатун размеры верхней головки шатуна (диаметр от-верстия под втулку) подразделяют на размерные группы, которые отличаются друг от друга на 0,0025 мм.

Как заменить крестовины карданного вала на ВАЗ 2101-ВАЗ 2107?

Примечание!
Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание!
Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

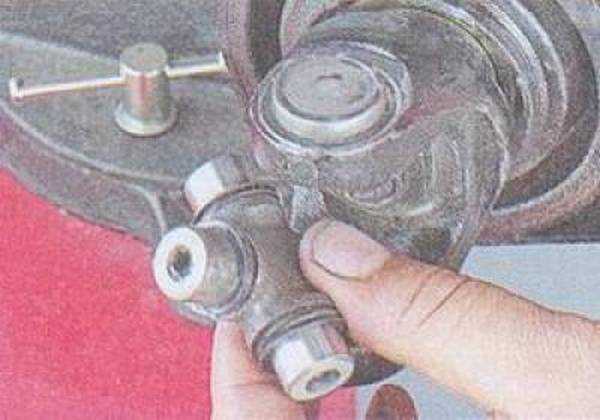

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание!
Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик:
Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:

Важные моменты замены троса

Откручивание крепление

Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

рожковый ключ на 13;
головка на 13 с воротком или трещоткой;
медная или алюминиевая наставка;
молоток;
сжимные плоскогубцы с тонкими губками;
универсальный съёмник;
зубило;
новая крестовина;
смазка «Фиол-1» или «ШРУС-4»;
большая отвёртка.

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

Откручиваем крепление кардана ключом на 13.
Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
Зубилом на фланце эластичной муфты делаем отметку положения кардана.
Отвёрткой отгибаем обойму уплотнителя возле муфты.
Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
Откручиваем центральное крепление и придерживаем сам кардан.
Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

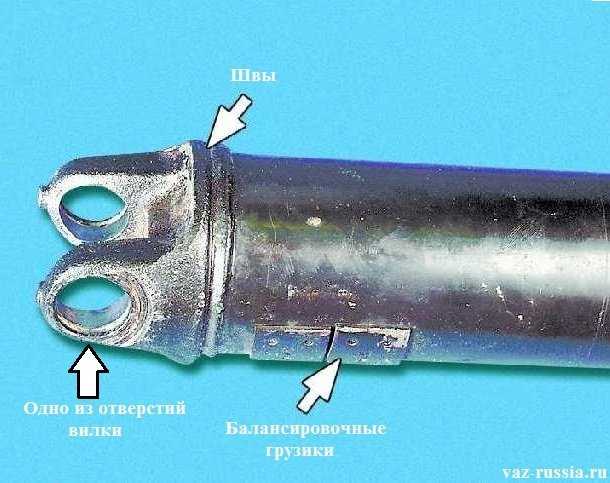

Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
Извлекаем стопорные кольца специальными клещами.
Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
Аналогичным образом выпрессовываем противоположный подшипник.
Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.
Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

С новой крестовины снимаем чашки и заводим её в проушины.
Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

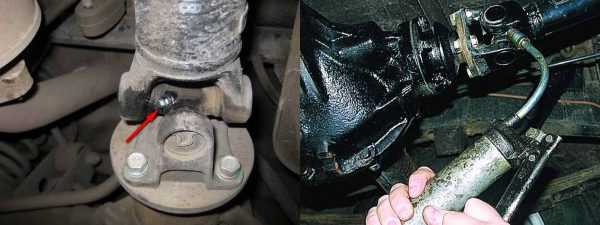

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Диагностика неисправности

Когда вы услышали что-то неисправное в движении авто и возникло подозрение на неполадки в работе карданного вала, следует сразу разобраться и выявить причины неисправности. Для этого не обязательно ехать на станцию, данную работу можно провести и самостоятельно.
Новичкам не стоит делать самим, а те, кто хоть немного понимают, могут и сами устранить неисправность. Итак:

Загоняем машину на яму и спускаемся;
Одной рукой придерживаем фланец, который ведет к шестерне редуктора, и одновременно, второй рукой берем вал;
Делаем их поворот в разные стороны и прислушиваемся. Если наблюдается люфт в соединении, тогда это означает, что поверхности изношенны и требуется замена крестовин кардана ваз 2107;

Однако следует сказать и еще одно, при неисправности одного подшипника вы можете и не заметить люфта.Тогда просто надо визуально посмотреть на весь механизм:

Берем ключ на 13-ть и отсоединяем карданный вал от фланца. После этого смотрим на состояние всего узла.

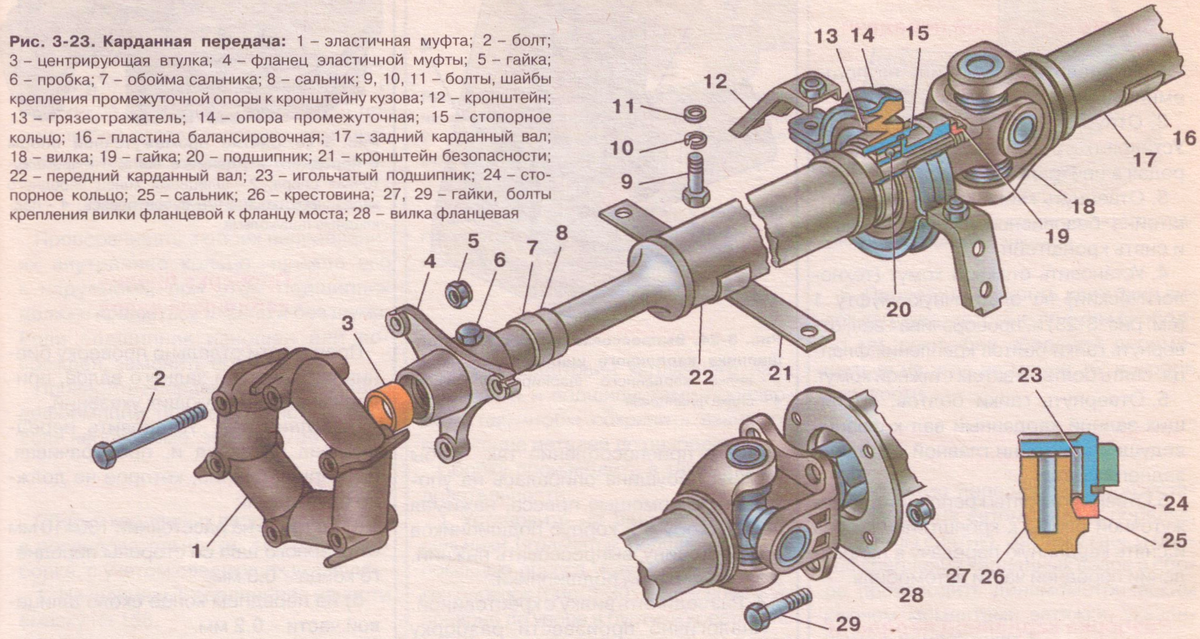

Кардан ВАЗ-2107 — устройство, схема, детали

Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров. Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала. Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки. Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами. В настоящее время (начиная с 1988 г.) карданные валы комплектуют шарнирами повышенной долговечности. На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины. Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

Описание конструкции Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров. Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески. Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров. Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала. Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки. Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами. В настоящее время (начиная с 1988 г.) карданные валы комплектуют шарнирами повышенной долговечности. На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины. Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

Войдите, чтобы оставлять комментарии

Вопрос

С какого-то времени появилась вибрация, начинается со скорости 60 кмч и прекращается после 120. Заменил подвесной, заменил редуктор. Не прекращается. Залез сам. Снял кардан, осмотрел, на креплении подвесного к корпусу не до конца расточены отверстия, из-за этого подвесной крепится с натяжкой и по этому с наклоном. Расточил отверстия. Подвесной сел хорошо. Вибрация пропала. Проездил 20000 км. Появилась опять. Грешил не колеса. Вроде отбалансировал, вибрация не пропала. Поменял с зимней на летнюю резину, все то-же самое. Что не делал не исчезает. Есть небольшой люфт левой задней полуоси. Может из-за этого? А может быть не смазанное шлицевое соединение кардана?

Войдите, чтобы оставлять комментарии

Занятно пишете, жизненно.

Занятно пишете, жизненно. Все-таки, для того, чтобы делать по-настоящему интересный блог, нужно не только сообщать о чем-то, но и делать это в интересной форме.

Признаки неисправности крестовин

Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:

удары и стуки;
вибрации ходовой части;
скрипы во время движения или ускорения.

Щелчки и удары

Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.

Во время диагностики зазора в крестовинах на коробке должна быть включена нейтральная передача.

Видео: люфт крестовины кардана

Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.

Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.

Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.

Видео: как скрипит крестовина кардана

Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.

Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.

Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.

Как можно долго сохранить кардан без ремонта и разбора?

берегите днище автомобиля от больших булыжников, камней, летящей на скоростях щебенки в кардан;
применяйте правильную смазку ШРУС – 4, ФИОЛ – 2у, красьте кардан. Предохранение от коррозии позволит дольше сохранить центровку;
чаще проверяйте доступные соединения и защитные кронштейны, подтягивайте соединения;
не ленитесь проверять зазоры в шарнирах и своевременно их регулировать;
осмотр муфты ежеквартально на предмет трещин в резине или дефектов позволит вам заменить ее, в противном случае может выйти из строя вся карданная передача, а это выйдет дороже.
Регулярно смазывайте карданную передачу ВАЗ 2107.
