Карданный вал автомобиля ваз 2107 снятие и установка

Установка новых элементов

Теперь, когда шарнир разобран, можно приступить к установке новой детали. Для этого нужно вынуть новую крестовину из упаковки и аккуратно снять с неё колпачки, да так, чтобы не рассыпались её игольчатые подшипники. Далее:

Проверить наличие смазки в подшипниках.
Новую деталь нужно завести в шарнир и надеть первый колпачок на одну из осей (шеек). Аккуратно запрессовать его на место, придерживая двумя пальцами другой руки за две оси, расположенные под углом в 90° относительно колпачка. Затем защёлкнуть стопорное кольцо в канавку на оси. Для этой цели лучше использовать новые кольца — они прилагаются к новой детали.
Перевернув кардан на 180° вставить второй колпачок, чуть приподняв его и выдвинув немного из первого колпачка. При помощи выколотки (можно при неимении таковой применить головку торцевого ключа соответствующего размера) подшипник ставится на место и стопорится кольцом.
Теперь можно поставить фланец (ответную часть) на место и установить третий подшипник, действуя точно так же, как и в предыдущих случаях, не забывая об установке стопорного кольца. Для того, чтобы правильно установить очередной подшипник, нужно подпереть чем-нибудь, например, той же головкой колпачок, расположенный напротив.
Последним ставится подшипник с пресс-маслёнкой

Здесь нужно соблюдать особую осторожность, чтобы не повредить маслёнку при запрессовке. Прежде всего нужно открутить её саму для выхода из подшипника лишней смазки через отверстие. Маслёнка откручивается любым имеющимся ключом № 7 или 8

Если стопорное кольцо встаёт не до конца, следует осадить подшипник, предварительно подставив с противоположной стороны всё ту же головку, забивая его с помощью такой же оснастки. Ввернуть пресс-маслёнку на своё место.

Маслёнка откручивается любым имеющимся ключом № 7 или 8. Если стопорное кольцо встаёт не до конца, следует осадить подшипник, предварительно подставив с противоположной стороны всё ту же головку, забивая его с помощью такой же оснастки. Ввернуть пресс-маслёнку на своё место.

Все эти операции нужно повторить со второй крестовиной — различий как таковых в этом нет.

Установка карданного вала производится в порядке, обратном демонтажу. Для этого нужно сделать:

шлицевую часть вставить на своё место, придерживая плечом карданный вал (будет лучше, если это поможет сделать кто-то другой);
прикрутить подвесное устройство на своё штатное место;
присоединить фланец к редуктору.

Не забывать о стопорных кольцах во избежание скорейшего выхода из строя шарниров карданного вала! И также надо тщательно, но без фанатизма закрутить все болты и гайки. Кроме того, нельзя забывать и о совмещении меток на шарнирном соединении.

Теперь нужно проверить машину в ходу на отсутствие вибраций и шумов под ней.

Выбор запчасти

Для того, чтобы ремонтировать этот узел пореже, нужно приобретать запчасти хорошего качества. От правильного выбора крестовины, зависит, как часто нужно будет производить её замену. Выбор крестовины:

Желательно покупку делать в специализированных магазинах и рынках, где есть сертификаты качества и торговцы дорожат своей репутацией. У случайных же продавцов, которые торгуют на стихийных рынках от случая к случаю, лучше ничего и никогда не покупать. Кроме того, нормальная торговая точка даёт гарантию, которая позволяет в течение 14 дней вернуть товар, если с ним что-то не так.
Запасная часть должна быть от известного, проверенного годами бренда, а не какого-то сомнительного качества.
Крестовину следует покупать снабжённую пресс-маслёнкой (тавотницей), через которую всегда можно обновить смазку в подшипниках с помощью нагнетателя («шприца») — как ручного, так и электрического. Такая деталь прослужит дольше.

И ещё один действенный способ проверки. Вынутую из упаковки крестовину надо положить на кусок стекла — стеклянный прилавок вполне подойдёт, или на то же зеркало бокового вида (снятое, разумеется). Держа пальцами противоположные оси крестовины, нужно попробовать покачать их на этой поверхности. Далее так же нужно поступить и с другими осями. Затем провернуть деталь и ту же операцию проделать снова. В процессе проверки не должно быть стуков о поверхность стекла, что будет свидетельствовать об отсутствии деформаций детали.

Следует купить сразу две детали, потому как после замены одной очень скоро последует замена другой. Многие сразу же меняют и подшипник подвесного устройства, чтобы в скором времени не заниматься повторением пройденного, то есть всё разбирать, теряя время и собственные нервы.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

https://youtube.com/watch?v=yViVuF1_nt4

Неисправности рассматриваемого механизма бывают следующие:

выход из строя крестовин;
разрушение подвесного подшипника;
нарушение конфигурации(дисбаланс) вала;
поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Что такое полуоси Ваз 2107, и как их заменить

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием. Работы по демонтажу кардана осуществляются в следующем порядке:

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.

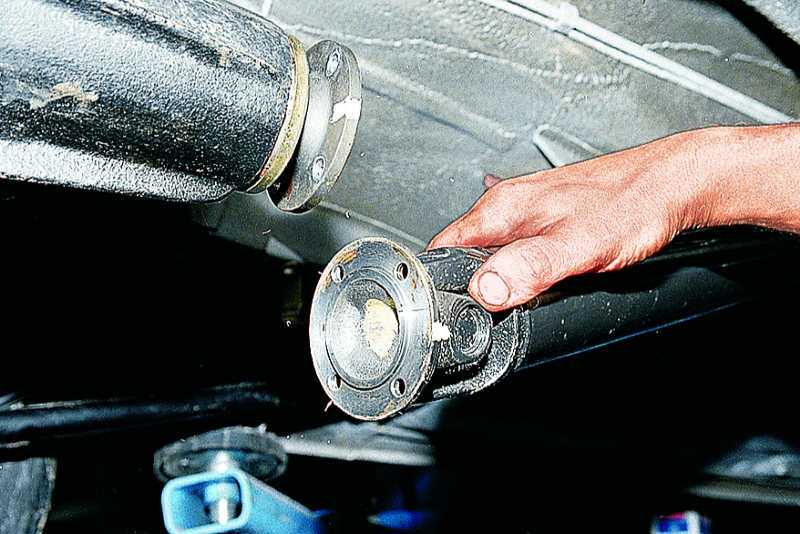

После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Добро пожаловать! Проверка кардана – по другому такую проверку принято называть «Дефектовка деталей карданной передачи», где слово «Дефектовка» означает определение причины неисправности какого-либо оборудования.

Примечание! Для дефектовки карданных валов вам понадобятся: Индикатор часового типа, а так же щетка и нутромер!

Когда нужно менять проверять кардан на исправность? Во-первых карданные валы необходимо проверять при появлении вибрации из зоны их нахождения. (Обычно такое происходит при деформации валов, вследствие наезда на большую кочку или ещё либо)

Во-вторых их нужно нужно проверять на исправность, при появлении различного из зоны их установки рода стуков. (Стуки особенно будут слышны при переключение передачи и при трогании с места)

Примечание! В основном стуки доносившиеся из зоны карданной передачи говорят об сильном износе крестовин или же об износе шлицев вала!

Трансмиссия ВАЗ

Передача крутящего момента от коробки передач к главной передаче осуществляется карданной передачей, которая дает возможность передавать крутящий момент под постоянно изменяющимся углом (вследствие эластичной подвески заднего моста).

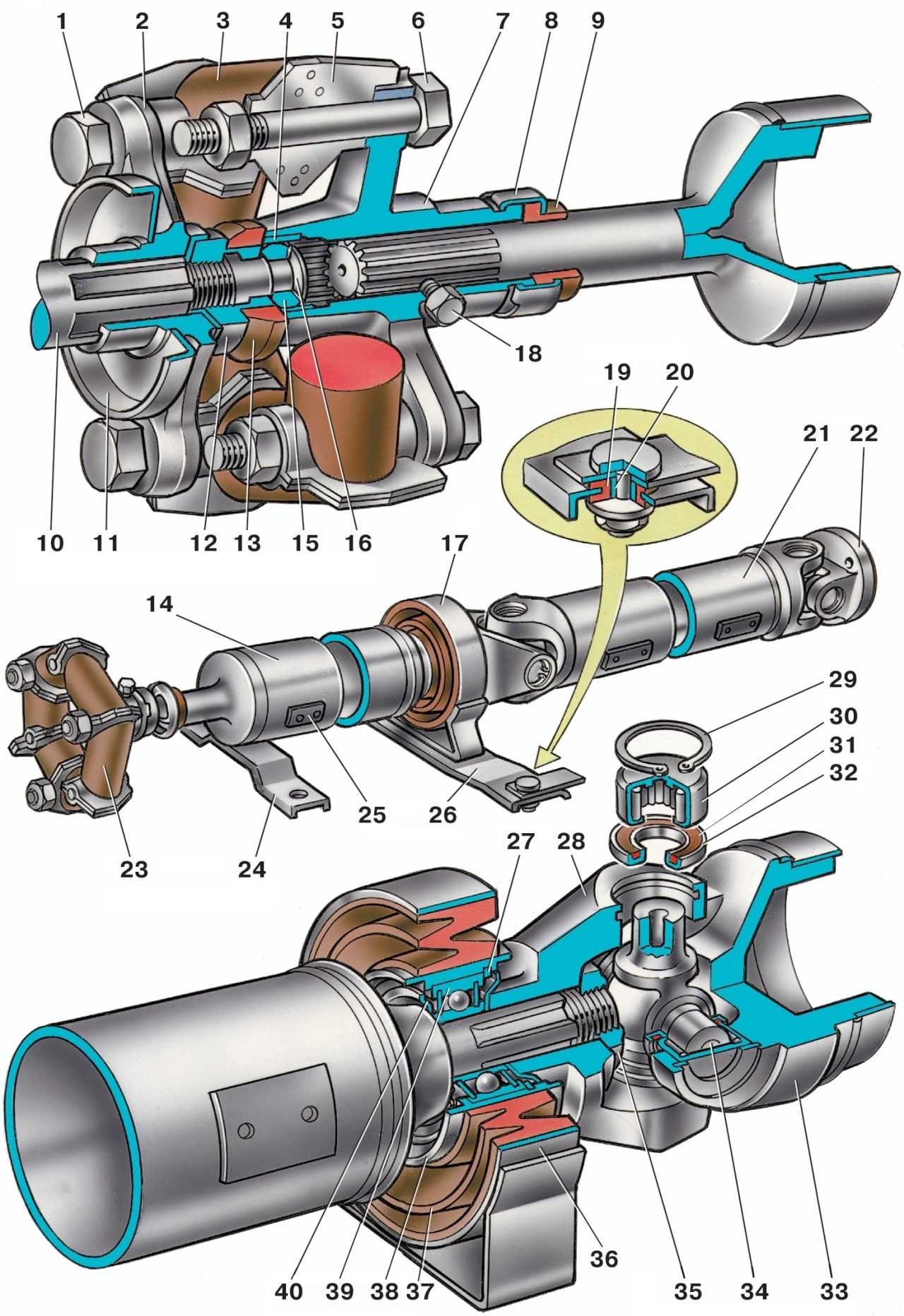

Карданная передача состоит из переднего 14 и заднего 21 карданных валов, промежуточной опоры 17, эластичной муфты 23 и двух карданных шарниров. Задний шарнир через вилку 22 соединяется с фланцем ведущей шестерни главной передачи.

Передний карданный вал. Изготовлен из тонкостенной стальной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую эластичную муфту соединяется с фланцем 2 вторичного вала 10 коробки передач болтами 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала коробки передач, и центрирующая втулка 4, запрессованная во фланец 7. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазывающий материал удерживается резиновым сальником 9, который помещен в стальной обойме 8, а с другой стороны — уплотнителем 13, надетым на гайку 12. Задний шлицевый наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал. Изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора. Поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина в свою очередь крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника.

В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от грязи.

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

Эластичная муфта. Поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, из которых три заходят в пазы фланца вторичного вала коробки передач, а остальные — в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир. Состоит из двух закрепленных на валах вилок 28 и 36 и крестовины 35, которая соединяет вилки между собой. На полые шины крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотнен сальником, расположенным в металлической обойме 31. Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждому размеру кольца соответствует определенный цвет: 1,62 — желтый; 1,59 — черный; 1,56 — синий; 1,53 — темно-коричневый; 1,50 — неокрашенное. Подбором стопорного кольца той или иной толщины обеспечивается осевой зазор крестовины в пределах 0,01-0,04 мм.

С 1988 г. на части автомобилей, а в дальнейшем на все автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальники крестовины и более резким переходом трубы переднего карданного вала в шлицевый наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников 2 радиально-торцового уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать новые крестовины (ВАЗ-2105) в вилки старых карданных валов (ВАЗ 2103-06) нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборочно-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

В начало страницы

Сборка крестовины ВАЗ 2107

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»).

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Внимание! При сборке деталей карданного вала не забывайте про метки которые вы наносили они должны совпадать.

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

После того, как вы выполнили проверку технического состояния карданного вала на автомобиле ваз 2105 и выявили определенные неисправности, можно приступать к его снятию, с целью проведения последующего ремонта. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Установите автомобиль на смотровую яму, эстакаду или подъемники. После чего переведите рычаг переключение скоростей в нейтральное положение. Далее вывесите заднее колесо.

На автомобиле с инжекторным двигателем предварительно необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Для этого отворачиваем гайки его крепления к шпилькам кузова и снимаем, аккуратно выведя из пространства над выхлопной трубой.
Далее с помощью керна сделайте метку на фланце ведущей шестерни редуктора заднего моста относительно вилки карданной передачи. Чтобы при последующей сборке кардан установить в идентичное положение.

После чего очистите от грязи поверхность гаек крепления вилки кардана и обработайте их проникающей смазкой, чтобы они лучше откручивались.

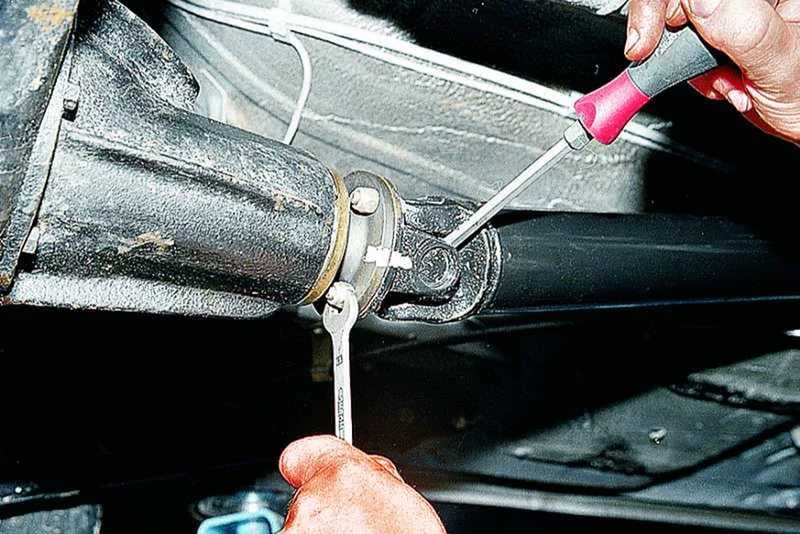

Зафиксируйте вал от проворачивания с помощью большой плоской отвертки, при этом отвертку вставляйте в том место, чтобы ее стержень так же прижимал головку болта, тем самым фиксируя его от прокручивания.
Рожковым ключом на тринадцать откручиваем все гайки крепления болтов и снимаем их.
Подвяжите карданный вал проволкой к кузову, чтобы при последующем демонтаже опор он не провисал.
Далее в передней части шлицевого соединения с эластичной муфтой, плоской отверткой разгибаем усики обоймы сальника.

Теперь сдвиньте обойму по валу.
Отверните гайки крепления промежуточной опоры кардана к кузову автомобиля.
Теперь можно снимать кардан по направлению к заднему мосту, выведя его из зацепления с эластичной муфтой и предварительно отвязав удерживающую подвязку.

На этом ремонтные работы по снятию карданного вала на автомобиле ваз 2105 завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности.

Источники

http://vaz-russia.ru/remont/remont-kardannogo-vala-na-vaz-2101-vaz-2107.html
http://remontavtovaz.ru/vaz-2107/zamena-krestoviny-kardannogo-vala-vaz-2107.html
http://remont-vaz2106.ru/vaz-2105-kak-snyat-kardannyj-val

Сколько масла заливать в двигатель ВАЗ 2101

Первое поколение 2101, 1970-1988

ВАЗ-2101 позаимствовал у Фиата кузов и технические компоненты, но с адаптацией под российские условия. При этом автомобиль оснащался двигателем с нижним расположением распредвала (у Фиата – с верхним). Бензиновый мотор 1.2 выдавал приемлемые по тем меркам 64 л. с. Советский автомобиль получил усиленное сцепление и улучшенную 4-ступенчатую «механику». Кроме того, подверглась модернизации конструкция задней зависимой подвески, а также были установлены барабанные тормоза (вместо дисковых). В 1974-м машину стали предлагать с 69-сильным мотором объемом 1.3 л. ВАЗ-2101 продавали не только в СССР, но и в других странах – например, в Великобритании, специально для которой изготавливались праворульные версии 2101. Автомобиль оснащался бензиновыми моторами 1.3, 1.5, 1.6 и 1.7 литра. В 2000-ых изготовили версию с 50-сильным дизелем 1.5.

Также читайте: Моторное масло для двигателя Great Wall Safe

Бензиновые двигатели 1970-1988

1.2 59 л. с. (2101), объем масла – 3,75 литра, допуск и вязкость: API-SG; SAE 5W-40, 0W-40, 0W-30, 10W-30, 10W-40, 5W-30
1.3 64 л. с. (21011), объем масла – 3,75 литра, допуск и вязкость: API-SG; SAE 5W-40, 0W-40, 0W-30, 10W-30, 10W-40, 5W-30

Установка крестовины ВАЗ

2101-2202110 Манжета 2101-2202115 Обойма манжеты 21211-2201015-01 Вал карданный задний 21211-2201023 Вилка фланцевая карданного вала 21211-2201047 Вилка скользящая карданного вала 21211-2202025 Подшипник качения (обзначение ГПЗ — СН192819НРС10) без крестовины 21211-2202029 Пресс-масленка 21211-2202034 Пресс-масленка 21211-2202043 Кольцо стопорное 1,45 мм 21211-2202044 Кольцо стопорное 1,48 мм 21211-2202045 Кольцо стопорное 1,52 мм 21211-2202046 Кольцо стопорное 1,56 мм 21211-2202047 Кольцо стопорное 1,60 мм 21211-2202048 Кольцо стопорное 1,64 мм 21211-2202049 Кольцо стопорное 1,67 мм 21211-2202050 Кольцо стопорное 1,40 мм 21211-2203015-01 Вал карданный передний

Основные неисправности карданного вала

Чаще всего в конструкции кардана у вазовской семерки выходят из строя крестовины и подшипника. Крестовины, как правило, ломаются по причине заводского брака, а подшипники изнашиваются потому, что им не хватает смазки. Если и еще несколько неисправностей, которые также распространены, но встречаются гораздо реже:

Механические воздействия на карданный вал.
Скопление грязи.
Выход из строя муфт.
Износ фланцев кардана.

Все эти неисправности довольно легко устранимы. При наличии определенных слесарных навыков можно просто заменить изношенную деталь или отремонтировать подшипники.

Необходимые инструменты

Прежде чем начинать работу обязательно запаситесь всем необходимым. Итак, чтобы отремонтировать карданный вал вам понадобиться:

Набор гаечных ключей или торцевых головок.
Набор отверток.
Деревянный молоток.

Ремонт карданного вала

Конструкция карданного вала ВАЗ 2107

Снять карданный вал в случае необходимости можно, даже не имея, под рукой подъемника или ямы. По крайней мере, это касается ВАЗ 2107. Однако прежде чем приступать к работе следует все-таки познакомиться с конструкцией кардана.

Конструкция карданного вала

Сам вал состоит из двух частей, соединенных крестовиной
В первой части кардана ваз 2107 содержится эластичная муфта, с помощью которой к валу подсоединяется коробка передач.
Подшипники. Постарайтесь, кстати, не рассыпать их, когда будете демонтировать карданный вал.

Демонтаж карданного вала

Как бы то ни было, лучше если собрались снимать кардан ваз 2107 воспользоваться подъемником или сделать это в гараже с ямой – так будет гораздо удобнее.

Итак, приступаем к снятию карданного вала, дабы поменять крестовины муфту или подшипники.

Фиксируйте задние колеса и обязательно поставьте автомобиль на ручник, чтобы он не скатился.
Откручивайте 4 болта в том месте, где редуктор соединяется с карданом ВАЗ 2107.
Далее, выкручивайте гайки, которыми подвесной подшипник крепится к днищу – их должно быть две.
Теперь нужно очень аккуратно стукнуть деревянным молотком, чтобы выбить вал со шлицев. По идее он должен отсоединиться от муфты, которая останется на коробки. (если муфту ваз 2017 не подлежит замене снимать ее не нужно. Если неисправна именно она – меняйте и собирайте карданный вал).
Далее, обязательно поставьте метки на тех местах где стоял кардан. В случае если вы не будете менять его и установите в итоге не так, в подарок получите множество неприятных ощущений, в том числе гул и вибрацию в салоне.
Теперь можно в случае необходимости переходить к замене крестовины. С помощью специального съемника вытягивайте стопорные кольца, удерживающие стаканы крестовины в пазах.
Далее, извлекаем сами стаканы, опять же при помощи деревянного молотка. Просто наносите резкие удары в районе крестовины и за счет вибрации стаканы сами выйдут из пазов и их можно будет вытащить с помощью плоскогубцев.
Старая деталь ремонту не подлежит поэтому вытащенную крестовину выкидывайте не задумываясь.
Теперь можно приступать к сбору кардана ваз 2107. Самое сложно как раз установить стаканы обратно. Начинаем собирать с того места где соединяются половины карданного вала. Крестовину размещайте в центре, а один из стаканов упирайте в стакан. После можно разместить второй стакан и установить их на место, все тем же деревянным молотком.
Дальнейшие действия не представляют особых сложностей. Просто собирайте карданный вал в обратном порядке. При этом не забывайте смазывать его составные части и не забудьте о метках, которые вы делали на месте где был установлен старый кардан.

Расточка блока под сетку или зеркало

Как бы я не утверждал, что расточка блока под зеркало лучше, чем под сетку, это многим покажется не убедительно.

Поэтому, постараюсь объяснить так, чтобы сами поняли разницу.

Когда поршень с поршневыми кольцами трется о стенку цилиндра виде сетки, сетка из себя представляет грубую шлифовку крупной наждачкой. Цилиндр с сеткой получается как мелкий напильник, конечно этот напильник сразу начинает стачивать поршневые кольца и поршень. В свою очередь поршневые кольца с поршнем стачиваясь сглаживают сетку в цилиндре, постепенно набивая зеркало. Итог, поршень с кольцами набивают зеркало в цилиндре, но сами уже на половину изношены, плюс большая выработка в самом цилиндре. Движки сделанные под сетку долго не живут, очень быстро начинают жрать масло.

Трансмиссия ВАЗ

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

В начало страницы

Советы по замене карданного вала ВАЗ 2107

Стоимость указана на лето 2017 года по Москве и области.

Наличие смотровой ямы, необходимого инструмента, умелых рук поможет справится с заменой кардана ВАЗ 2107 своими руками и сэкономить на ремонте.

При откручивании карданного вала используйте накидные ключи! Так как при использовании рожкового ключа грани гаек слизываются, а шляпки болтов и так имеют округлую форму — в следующий раз открутить соединении будет проблематично.
Очистив шлицы фланца эластичной муфты и карданного вала, наносим на них смазку (Фиол-2У, ШРУС-4 или аналоги), после сборки соединения устанавливаем обойму сальника на место и загибаем ее фиксирующие усики.

Для выполнения работы нам понадобятся:

смотровая яма;
отвертка и зубило;
молоток;
накидные ключи «на 13», «на 10»;
рожковые ключи «на 13», «на 24»;
проникающая жидкость WD-40;
смазка для шлицевых соединений Фиол-1, Фиол-2У, ШРУС-4 или их аналоги;
новый карданный вал.

Обрабатываем места креплений деталей проникающей смазкой.

На всякий случай, даже если мы меняем кардан на новый, перед разборкой карданной передачи зубилом или краской ставим метки взаимного расположения деталей.

Чтобы предотвратить проворачивание болтов, устанавливаем отвертку в стык между шляпкой болта и фланцем кардана.

Берем ключ «на 13»…

… и откручиваем четыре самоконтрящиеся гайки соединения фланцев.

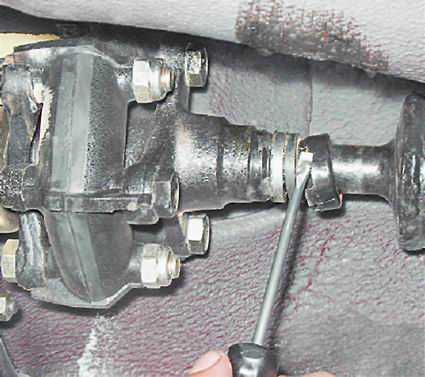

Отверткой отгибаем четыре стопорных усика на обойме уплотнения около эластичной муфты…

… и сдвигаем её вместе с уплотнением в сторону карданного вала.

Ключом «на 13» отворачиваем две гайки крепления кардана к поперечине промежуточной опоры.

Устанавливаем отвёртку или зубило в стык фланцев.

Нанеся удар по зубилу молотком, разъединяем стык фланцев.

Берем ключ «на 24» и проверяем надёжность фиксации гайки фланца к ведущей шестерни, повернув ключ влево-вправо. Гайка не должна прокручиваться и оставаться законтренной.
