Как влияет датчик коленвала на запуск двигателя?

8.9 Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Рассоедините разъем электропроводки датчика и подключите омметр к контактным клеммам. При температуре 20 С требуемое сопротивление составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене. Если результат измерения соответствует номинальным требованиям, обратитесь к схемам электрических соединений (см. Главу Бортовое электрооборудование) и проверьте исправность состояния электропроводки на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии признаков нарушения качества заземления черного провода жгута электропроводки датчика. Если никаких нарушений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта.

1. Отсоедините от датчика электропроводку. Включите зажигание. удостоверьтесь в наличии напряжения батареи на клемме красного провода разъема со стороны жгута. Если напряжение отсутствует, проверьте состояние электропроводки на участке цепи между реле ECCS и батареей (не забудьте в первую очередь проверить состояние предохранителей). Проверьте исправность состояния реле ECCS и электропроводки, идущей от него датчику (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Удостоверьтесь в наличии напряжения амплитудой в 5.0 В на клемме белого провода. Если напряжение отсутствует, проверьте состояние цепи на участке между РСМ и датчиком. При исправной цепи отгоните автомобиль на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта. Удостоверьтесь также в отсутствии признаков нарушения качества заземления черного провода жгута. 2. Снимите датчик. Выключите зажигание и подсоедините к датчику его электропроводку. Подключите положительный щуп вольтметра к клемме черного провода с обратной стороны разъема (подробнее см Главу Бортовое электрооборудование). Отрицательный щуп заземлите на массу. Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать показание 5.0 В. При отведении металла амплитуда сигнала должна быстро падать до нуля. Неисправный датчик подлежит замене. Замечание: В редких случаях причиной введения кода неисправности может оказаться нарушение целостности зубчатого венца маховика/приводного диска.

1. Отсоедините от датчика электропроводку. 2. Выверните крепежный болт и снимите датчик. Установка производится в обратном порядке.

Особенности проверки датчика с применением мультиметра

Это достаточно простой метод проверки, но при этом нет полной гарантии, что поломка будет обнаружена. При переключении мультиметра в режим омметра, можно измерять сопротивление обмотки. на датчике коленвала. Если устройство исправно, прибор покажет величину этого параметра в пределах от 550 до 750 Ом.

Аппаратом проверяется, какое сопротивление будет на катушке индуктивности. Если она с дефектами, прежде всего параметры датчика окажут влияние на величину сопротивления. Первоначально требуется выбрать необходимый диапазон параметров. Обычно максимальное сопротивление – 2 кОм. Затем требуется проверка показателя на выводных клеммах щупами. Его величина должна колебаться от 500 до 700 Ом. Но, чтобы полностью в этом быть уверенным, стоит внимательно познакомиться с инструкцией к транспортному средству для уточнения этого параметра. Если значение будет в пределах, указанных в документе, катушка считается исправной, что позволяет после проверки приступать к дальнейшим действиям. При отсутствии соответствия показателей заданным изготовителем пределов, понадобится выполнить замену датчика оборотов коленвала новым.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

загорание на приборной панели значка Check Engine;
потеря динамики автомобиля;
нестабильные обороты двигателя;
мотор глохнет самопроизвольно;
детонация в момент нажатия педали акселератора;
двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Как самостоятельно заменить датчик коленвала Нива Шевроле

Необходимые материалы, инструменты:

ключ на «10»;
головка, вороток, удлинитель воротка;
ветошь;
дополнительное освещение по мере необходимости;
новый ДПКВ;
отвертка с крестообразным наконечником.

А еще интересно: Нива шевроле датчик детонации — Автожурнал MyDucato

Регламент:

помещаем машину на смотровой канал;
фиксируем колеса противооткатными башмаками;
выжимаем стояночный тормоз;
из-под днища машины отвинчиваем шесть болтов – фиксаторов металлической защиты поддона картера;
отверткой аккуратно поддеваем колодку с клеммами, снимаем, отводим в сторону;
выкручиваем винт – фиксатор с датчика;
извлекаем контролер;
проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
вставляем новый контролер;
привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. Детально с пошаговым руководством ознакомьтесь по видео.

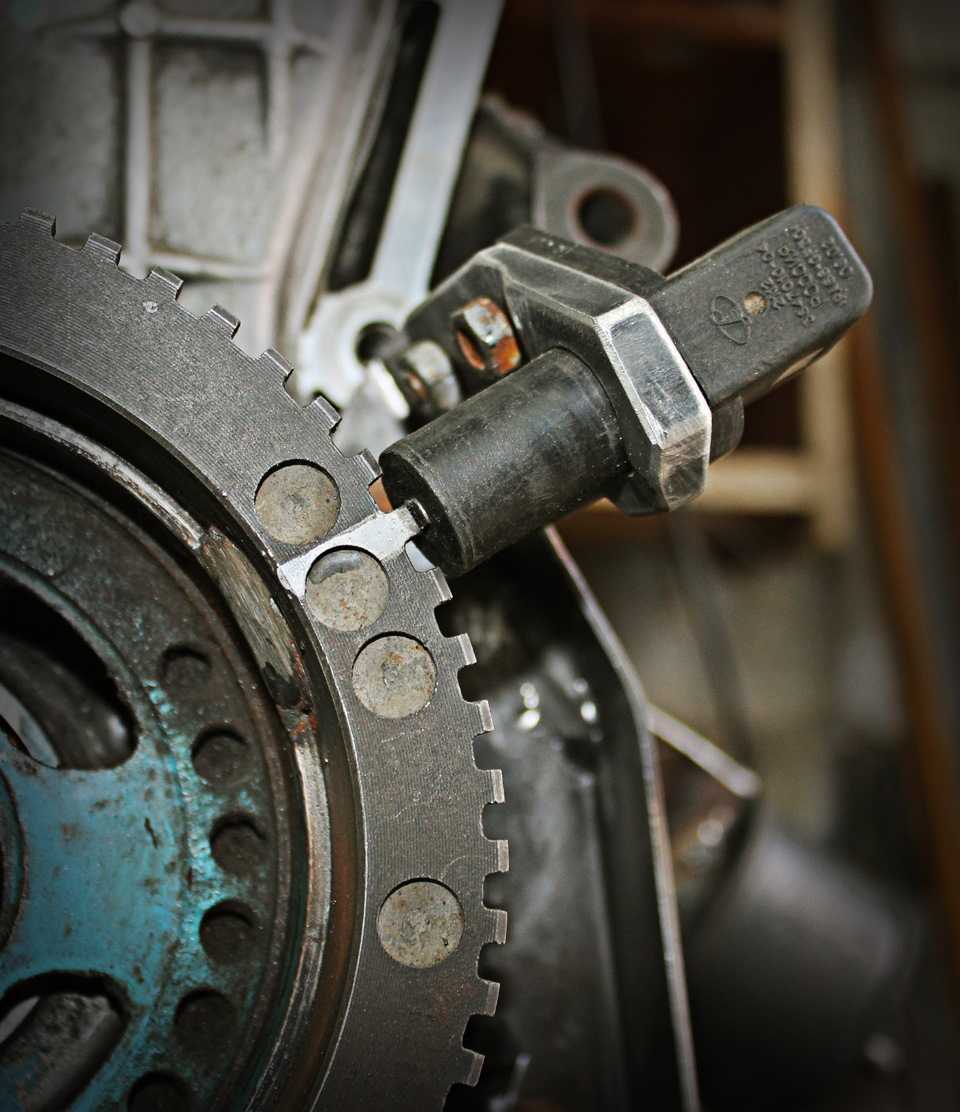

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Назначение датчика коленвала и способы проверки

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Выход из строя датчика температуры охлаждающей жидкости

Как ни странно поломка датчика температуры тосола, скажется на запуске двигателя. При отсутствии сигналов с датчика температуры охлаждающей жидкости, электронный блок управления примет температуру двигателя равную нулю градусов Цельсия и опираясь на алгоритмы программы, которые заложены на заводе изготовителе будет подготавливать рабочую смесь согласно этой температуре. Поэтому сигналом неисправности датчика температуры охлаждающей жидкости служит затрудненный запуск при отрицательных температурах.
Следующим «плохим» сигналом, что с датчиком не все нормально, это детонация двигателя, возникающая, когда вы стоите летом в пробке.
Возможность ремонта датчика температуры охлаждающей жидкости — нету.

Способы проверки в гаражных условиях

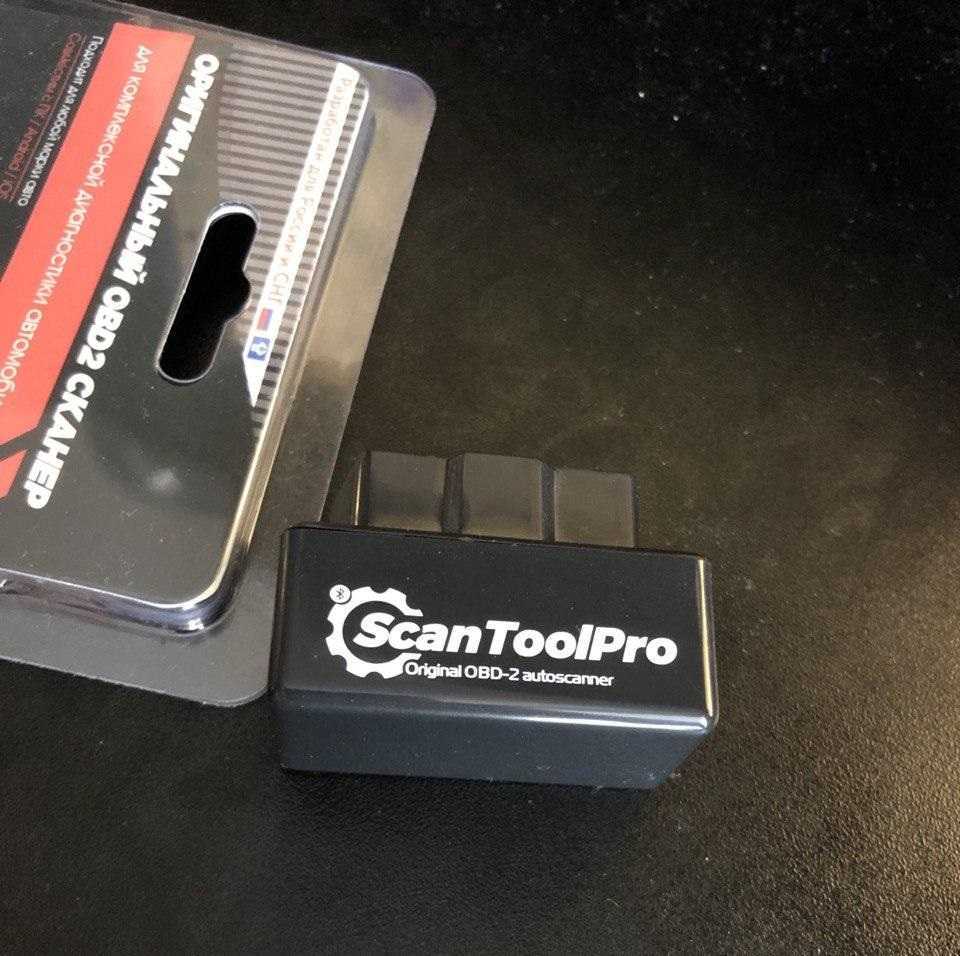

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет

Прочистите контакты разъема от окисления. Осмотрите проводку на предмет оплавления либо перелома

Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет. Прочистите контакты разъема от окисления. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Источник

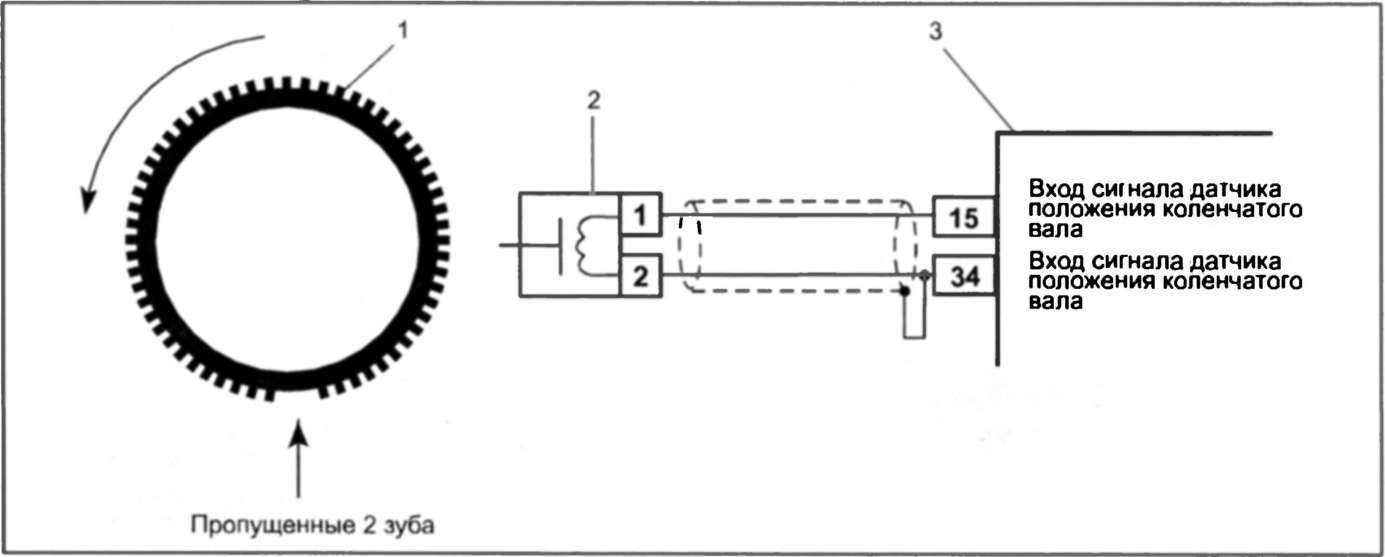

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
управляет системой фаз газораспределения;
управляет работой отдельных компонентов системы улавливания паров топлива;
контролирует и корректирует работу других систем двигателя.

Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Как проверить датчик коленвала на работоспособность

Шаг	Описание
Шаг 1	Проверьте соединение датчика коленвала. Убедитесь, что разъем надежно подключен к датчику и проводам.
Шаг 2	Используйте мультиметр для проверки сопротивления датчика коленвала. Подключите мультиметр к контактам датчика и проверьте, сопротивление находится в пределах допустимого значения.
Шаг 3	Проверьте сигнал датчика коленвала с помощью осциллографа. Подключите осциллограф к контактам датчика и проверьте, поступает ли сигнал при вращении коленвала.
Шаг 4	Очистите и проверьте зубчатый диск коленвала. Проверьте, нет ли повреждений или загрязнений на зубчатом диске, который взаимодействует с датчиком коленвала.
Шаг 5	Проверьте цепь питания датчика коленвала. Убедитесь, что питание подается на датчик, а также проверьте предохранители и реле, связанные с цепью питания.

Следуя этим шагам, вы сможете определить, работает ли датчик коленвала и выявить любые проблемы, которые могут влиять на работу бензонасоса или двигателя в целом. Если вы не уверены в своих навыках или не имеете необходимого оборудования, обратитесь к специалисту, чтобы он провел более детальную проверку и ремонт при необходимости.

Как проверить работоспособность датчика

Рекомендуется производить проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

холодный или прогретый двигатель не заводится;
во время работы под нагрузкой возникает детонация;
плавают обороты холостого хода;
снижается мощность двигателя, пропадает динамика;
скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.
