Замена цепи грм ваз 2107 своими руками, карбюратор, инжектор, фото, видео

Снятие верхней и нижней крышки ГРМ

Перед заменой цепи ГРМ на ВАЗ 2105 карбюратор необходимо снять верхнюю и нижнюю крышку ГРМ, чтобы получить доступ к цепи и заменить ее безопасно и эффективно.

Шаг 1: Сначала необходимо отсоединить провод от клеммы аккумулятора, чтобы исключить случайное включение стартера во время работы.

Шаг 2: Затем нужно снять колесо правой передней стороны, чтобы получить легкий доступ к моторному отсеку и ГРМ.

Шаг 3: С помощью специального ключа следует разжать натяжитель ГРМ и снять его с цепи, чтобы освободить цепь от натяжительной муфты.

Шаг 4: После этого необходимо ослабить болты, которые крепят верхнюю крышку ГРМ. Они обычно расположены вокруг периметра крышки и могут быть затянуты довольно крепко, поэтому может потребоваться использование соответствующего инструмента.

Шаг 5: После откручивания болтов верхней крышки следует аккуратно снять ее, открывая доступ к натяжителю и цепи ГРМ.

Шаг 6: Также следует ослабить болты, крепящие нижнюю крышку ГРМ к двигателю. Они расположены вокруг периметра крышки и могут быть затянуты довольно крепко.

Шаг 7: После ослабления болтов следует аккуратно снять нижнюю крышку ГРМ, открыв доступ к нижней части цепи и шестерням.

Теперь верхняя и нижняя крышки ГРМ на ВАЗ 2105 карбюратор успешно сняты, и можно приступать к замене цепи ГРМ. Следующим шагом будет снятие старой цепи и установка новой, натягивание цепи и повторная сборка ГРМ.

Замена цепи ГРМ

Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.
Снимаем клапанную крышку, открутив восемь гаек на 10.
Крепление клапанной крышки.
Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.
Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.
Метка шкива коленвала.
На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

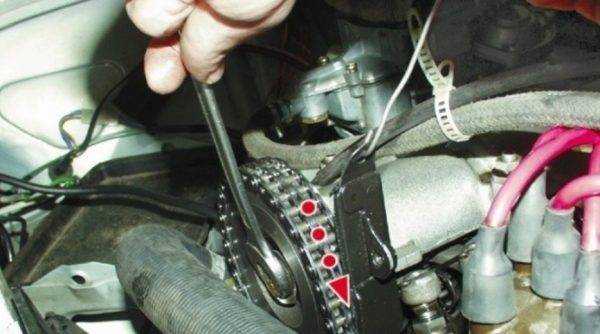

Метки распределительного вала.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

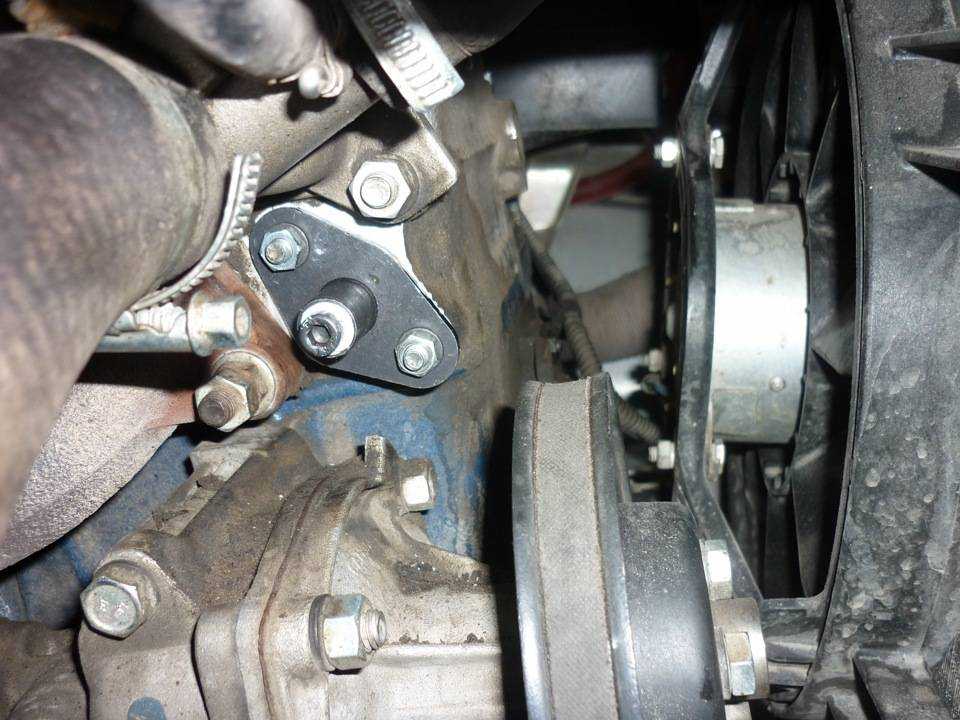

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ. Натяжитель цепи ГРМ.

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала. Крепление звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену. Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка. Крепление передней крышки ГРМ.

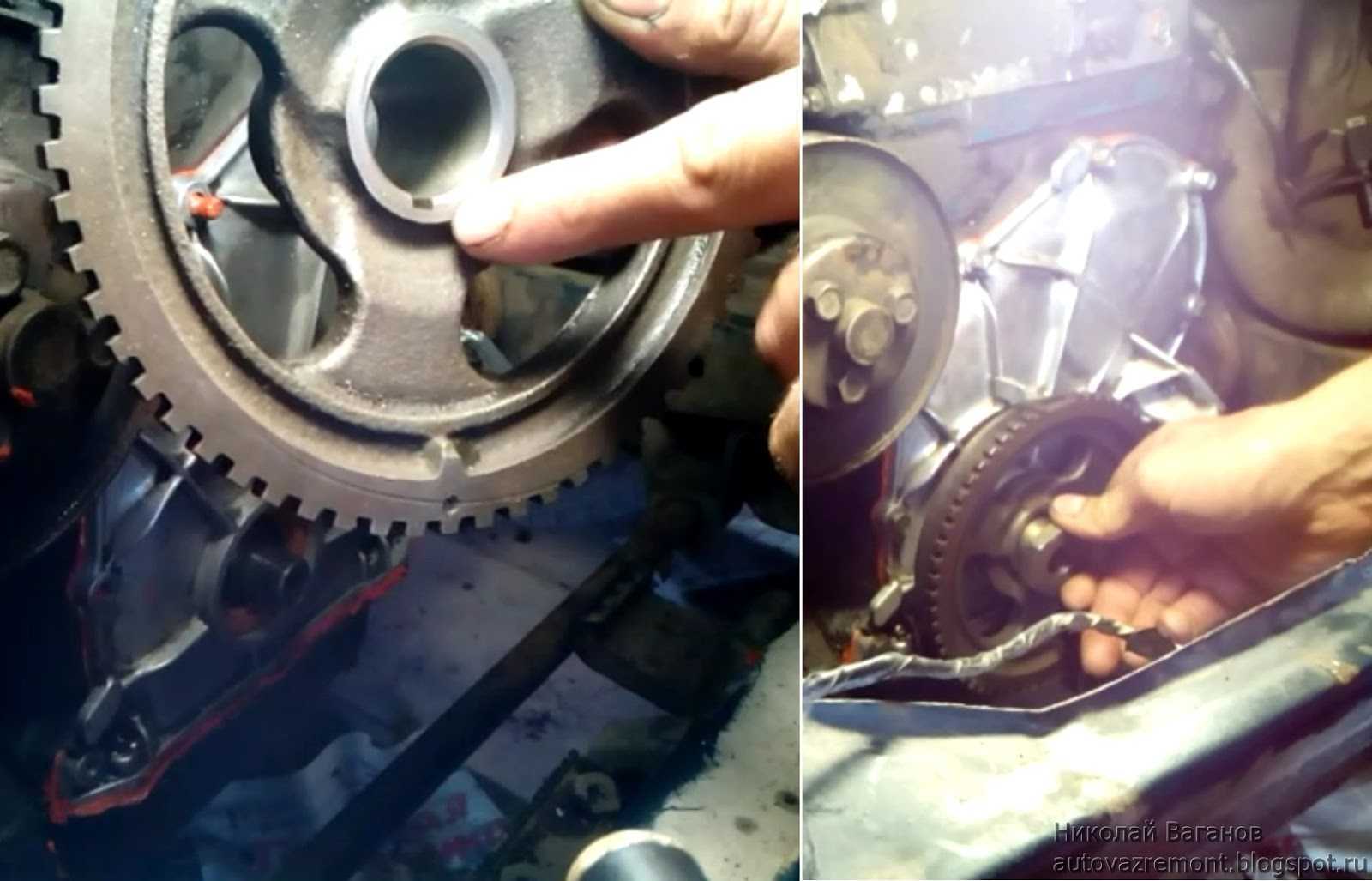

Метка на звездочке коленвала должна совпадать с меткой на блоке. Метка звездочки коленвала.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

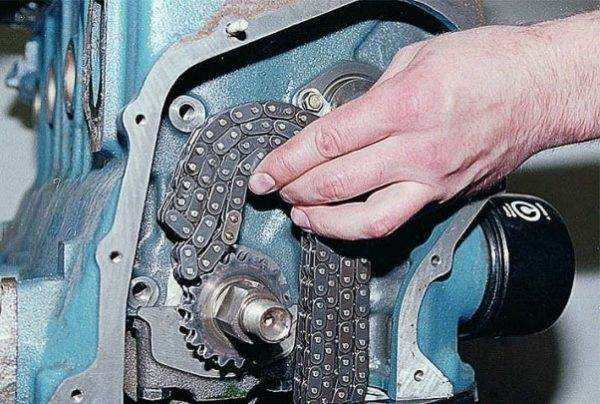

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

Новую цепь ГРМ обязательно смазываем моторным маслом.
Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
Проверяем метку коленвала.
Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой. Натяжитель цепи ГРМ.
Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток. Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

автоматические;
механические;
гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Ваз 2105 – замена цепи привода распределительного вала

Замену цепи привода распределительного вала на автомобиле ваз 2105 и других моделей из серии «классика» выполняем в том случае, если не удается восстановить нужную степень натяжения обычным методом с помощью натяжителя. Вердикт однозначен — цепь вытянулась выше допустимых пределов и ее необходимо менять. Демонтажные работы на всех типах двигателей классики идентичны, поэтому рассмотрим процесс замены на примере самого ходового движка семейства ваз 2103. На инжекторном двигателе последовательность работ так же идентична с одной лишь разницей, что вам придется отсоединить колодку с проводами от датчика положения коленчатого вала.

Для выполнения ремонтных работ готовим стандартный набор инструментов, а именно гаечные ключи разного калибра от десяти и до семнадцати, отвертки, пассатижи и т.д. Для ремонта нет необходимости загонять автомобиль на яму. При наличие всего необходимого приступаем к процессу, последовательность действий которого выглядит следующим образом:

Снимаем клапанную крышку и проворачивая коленчатый вал по ходу его вращения, совмещаем метки на звездочке распределительного вала с меткой на корпусе крышки подшипников распредвала.

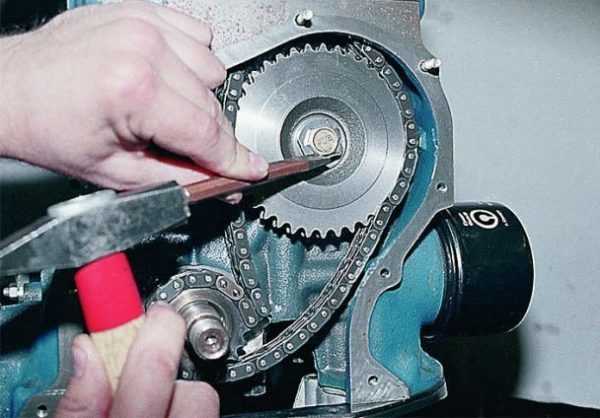

Далее, с помощью плоской отвертки и молотка, отгибаем лепестки стопорной шайбы болта крепления звездочки распредвала.
Теперь нам необходимо ослабить болт. Для этого стопорим автомобиль стояночным тормозом и включением любой передачи. Просто ослабляем болт, полностью его не выкручивая.
Снимаем успокоитель цепи ваз 2105 и башмак натяжителя. Для снятия всего этого хозяйства нам необходимо снять переднюю крышку цепи распределительного вала, отвернув по периметру все болты ее крепления. Между крышкой и блоком устанавливается уплотнительная прокладка, которую не зависимо от состояния, при последующей сборке, необходимо заменить на новую.

Ослабляем и полностью выкручиваем ограничительный палец цепи.
Далее нам необходимо разогнуть лепестки стопорной шайбы звездочки вспомогательных устройств. Используем плоскую отвертку с длинным стержнем и молоток.

Отворачиваем болт крепления звездочки вспомогательных устройств

Чтобы звездочка не проворачивалась, осторожно фиксируем ее плоской отверткой, вставив стержень между зубьев и уперев отвертку в блок цилиндров. После того, как болт будет откручен, с помощью небольшой монтажной лопатки, стягиваем звездочку с вала

Полностью выкручиваем болт крепления звездочки распределительного вала и аккуратно приподняв цепь, снимаем звездочку с вала.
Опускаем цепь вниз и снимаем ее со звездочки коленчатого вала, а саму звездочку распредвала устанавливаем на место, совместив метки так как они были.

После снятия звездочки распредвала, вспомогательных устройств, коленвала (если требовалось), категорически запрещается проворачивать коленчатый вал, вал вспомогательных устройств и распредвал, так как это приведет к сбою системы зажигания и при сборке автомобиль не заведется.

После снятия старой цепи можно приступать к установке новой. Новая цепь одевается на звездочку вспомогательных устройств, после чего сама звездочка устанавливается на свое место и фиксируется болтом крепления (не забудьте установить новую стопорную шайбу).

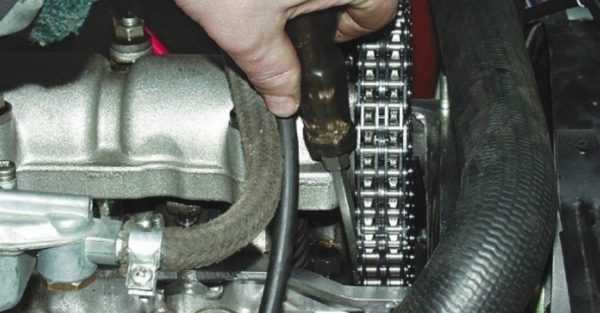

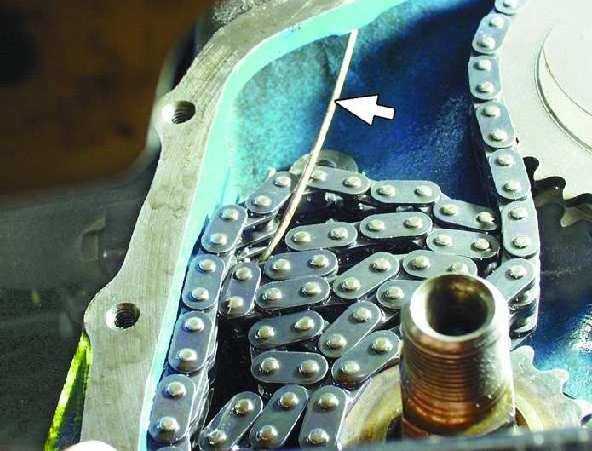

Подготовьте длинный металлический крючок, которым сверху подцепите цепь и вытяните ее к звездочке распредвала. Оденьте цепь на звездочку. Звездочку закрепите и загните лепестки стопорной шайбы.

Все. На этом сам процесс замены старой цепи привода распределительного вала ваз 2105 можно считать завершенным. На заключительном этапе установите натяжитель, башмак натяжителя и успокоитель цепи и ограничительный палец в порядке обратном снятию. Проверьте качество затяжки всех болтов крепления элементов системы. Выключите скорость и стояночный тормоз и проверните на несколько оборотов коленчатый вал и проверьте совпадение меток на звездочке и крышке подшипников распредвала. Если метки не совпадают, то необходимо перекидывать цепь на звено либо вперед или назад. В случае если установка прошла успешно и метки совпали, затяните колпачковую гайку натяжителя. Проверьте и если необходимо отрегулируйте зажигание. На этом ремонтные работы завершены.

Порядок замены цепной передачи

Установите машину на ровную площадку. Откройте капот, отсоедините аккумулятор. Снимите воздушный фильтр, отключите и отодвиньте трос воздушной заслонки. Отсоедините патрубок и все электрические приводы.
Снимите вентилятор и валик помпы. Демонтируйте ремень генератора и тщательно осмотрите его – на поверхности не должно быть глубоких трещин и прочих повреждений. При наличии дефектов требуется заменить его на новый.
Снимите защиту поддона, тщательно очистите его крышку. Открутите пробку клапанов, отверните винт звездочки распредвала. Открутите гайку храповика с помощью гаечного ключа.
Теперь начините прокручивать коленвал до того момента, как полностью совпадут метки на нем и на кожухе мотора. Также нужно, чтобы совпали метки на корпусе подшипников и звездочках распределительного вала.
Снимите закрывающий мотор кожух. Для этого нужно выкрутить несколько болтов и демонтировать успокоитель.
Отверните винт крепления масляного насоса. Вынимать его нет необходимости – нужно лишь ослабить и оставить на месте.
Теперь можно перейти к демонтажу механизма натяжных элементов. Извлеките магистраль ММ, снимите датчик давления, а затем и сам натяжитель.
Выверните винт на шестерне распределительного вала и снимите шестерню. После этого снимите цепь ГРМ.

На этом процесс разбора завершен. Теперь нужно собрать механизм.
Возьмите новые сальники и установите их на места старых. Сначала меняется сальник коленвала. После удаления старого компонента установочное место нужно очистить от загрязнений. Новый сальник желательно смазать моторной жидкостью.
Новую цепь также смажьте. После этого наденьте привод на шестерню коленчатого вала, масляного насоса и распредвала. Строго соблюдайте именно эту последовательность. В процессе натяжки цепи следите, чтобы не было нарушено совпадение меток.
Установите натяжитель, тщательно заверните гайки крепления. Закрутите винты на звездочках. И снова проверьте совпадение меток. Для этого проверните коленвал вправо, как уже делали ранее.
Поставьте на место ремень генератора – старый (если он в исправном состоянии) или новый.
Смажьте прокладку, которую будете устанавливать на головку блока цилиндров, и поместите ее на место. Не забудьте удалить следы старого расходника с посадочного места.
Верните на свое место головку блока цилиндров и тщательно закрутите все крепежи. Поставьте обратно остальные детали.

После завершения ремонта проверьте работу механизма. Для этого запустите мотор и послушайте, как он будет работать. На слух можно определить, все ли сделано правильно или допущены ошибки. Если звук будет шуршащим, привычным, значит автомобиль исправен. При наличии скрежета процедуру нужно повторить, чтобы понять, что сделано не так.

Товары по теме

Автоматический натяжитель цепи Пилот для двигателя ВАЗ 21214

Комплект звездочек ГРМ 21214

Комплект ГРМ для ВАЗ 21214 Шеви

Два способа размещения цепи ГРМ в двигателе

В двигателестроении используется два вида расположения привода ГРМ. Условно назовем их передним и задним. «Переднее», когда привод ГРМ расположен с той же стороны, что и приводной ремень навесных агрегатов. «Заднее», когда привод ГРМ размещен со стороны маховика и коробки передач. Обычно производители используют переднее расположение привода ГРМ, так как при такой схеме проще осуществлять доступ и ремонт системы. Однако уже несколько лет такие компании, как Audi и BMW, практикуют размещение привода ГРМ на задней стороне двигателя: Audi A6 C6 3.0 TDI, BMW 320d E90 (N47), BMW 530 F10. Это значительно усложняет обслуживание ГРМ. К счастью, такие смелые решения, применяются только в некоторых моторах с цепным приводом ГРМ, и никогда не применяются в двигателях с зубчатым ремнем.

Цепь ГРМ ВАЗ 2107: самостоятельная замена

Вот этот элемент

При эксплуатации транспортного средства цепь ГРМ вытягивается. Связано это с увеличением шага между звеньями. Удлинение цепи на ВАЗ 2107 необходимо контролировать, проверяя возможность ее натяжения

Автомеханики в этом случае советуют уделить внимание фазам. При совпадении метки звездочки газораспределительного механизма с отметкой корпуса подшипника, когда при этом данный показатель на шкиве коленчатого вала расположен ниже метки на передней крышке мотора на 10 мм, потребуется поменять своими руками цепь ГРМ

Проводится данная работа также при сколе втулок и наличии трещин на щетках

Замена башмака натяжителя цепи ВАЗ 2107 осуществляется при выявлении дефектов данной детали

Проводится данная работа также при сколе втулок и наличии трещин на щетках. Замена башмака натяжителя цепи ВАЗ 2107 осуществляется при выявлении дефектов данной детали.

Чем грозит неисправность цепи

Из-за увеличения шага цепи мотора ВАЗ 2107 инжектор работает неровно на холостом ходу. Объясняется это тем, что каждое звено изнашивается по-разному. В некоторых случаях может отломиться успокоитель, ограничительный палец либо уголок башмака. Замена цепи ГРМ ВАЗ 2107 осуществляется с учетом данных нюансов.

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Прежде чем установить своими руками цепь ГРМ ВАЗ 2107, рекомендуется ее тщательно осмотреть. Звенья и втулки должны быть закаленными. При обнаружении сырого металла данная запчасть не устанавливается. Проверять натяжитель можно руками. Если прогиб равняется 7-10 мм, она считается новой и пригодной к использованию. Оригинальными изделиями данного типа является продукция производителя Sachs.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

2101 и 21011 имеют 114 звеньев;
2103 и 2106 имеют 116 звеньев.

Основные методы замены детали

Как установить цепь на ВАЗ 2107, знают опытные автомеханики. Они выделяют 2 метода.

Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Для установки цепи ГРМ ВАЗ 2107 потребуется следующий инвентарь: ключи, тиски, карандаш (мел), линейка.

Мастер снимает цепь

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

Замена цепи предусматривает демонтаж переднего щита мотора. Нужно помнить о 3 болтах снизу, они фиксируют поддон. После снятия крышки рекомендуется сделать отметку положения звездочки дополнительных элементов. Этот шаг исключает серьезную регулировку зажигания, которая выполняется после монтажа новой цепи на ВАЗ 2107.

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

Ремонт цепного привода ГРМ ВАЗ 2107

Одна из вероятных причин цепной погремушки — это его растяжение и повреждение натяжителя. В результате цепной привод не может быть правильно натяженным, существует однообразный шум в двигателе, аналогично работе дизельного двигателя. В большинстве случаев звук слышен, когда двигатель работает на холостом ходу при холодном двигателе.

Замена успокоителя

Если напряжение слишком слабое, цепочка может быть слишком быстро растягиваться и скользить на зубах шестерни. Это может быть результатом сломанной челюсти, натяжителя или ведущего ролика. Если цепь подскочила, зажигание твердо нерешено. В этом случае необходимо отремонтировать обязанности цепочки ГРМ.

В случае сбоя цепного механизма не следует задерживаться с ремонтом. В противном случае возможны последствия, которые приводят к дорогостоящему ремонту. Рассмотрите шаг за шагом процедуру восстановления компонентов зубчатой полосы на «Семь».
Чтобы заменить стабилизатор цепи привода, приготовьте следующий список инструментов:
Набор плоских клавиш и колпачок;
отвертка;
длинный пинцет, магнитная телескопическая ручка или крючок из жесткого провода;
Прокладка крышки головки двигателя;
Автомобильный герметик;

Новая цепная руководство VAZ 2107.

Видео: как заменить успокоитель на «семёрке»

Замена натяжителя

Процедура замены стабилизатора цепи сводится к следующему:

Мы снимаем воздушный фильтр, для этой цели мы откручиваем 3 гайки, которые защищают крышку корпуса и 4 монтажных гайки на карбюратор.

Замена башмака

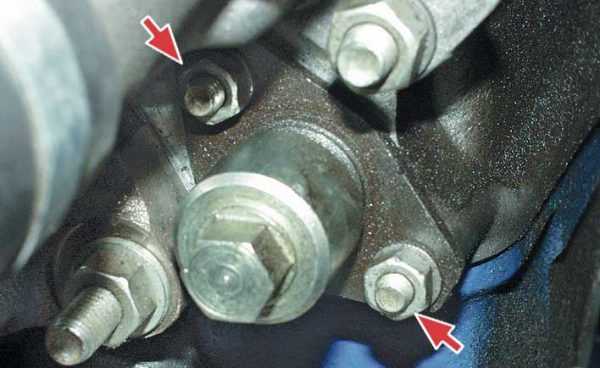

Удалите 2 натяжителя крепления гайки на приводную единицу с помощью клавиши 13.

Перед установкой натяжителя открутите гайку и нажмите стержень, а затем затяните гайку.
Ремонтные работы, связанные с обменом слинга Начните с подготовки инструментов:
отвертки;
Ключи;
замазка сборки;

Ключ к гайке шкива коленвала или плоский ключ 36 мм.
Порядок операций при замене части выглядит следующим образом:

Видео: как заменить натяжитель цепи на «Жигулях»

Замена цепи

Разберите картер привода.

После ослабления крепления генератора мы вынимаем ремень и от круга ленты коленвала.
Замена цепи необходимо в следующих случаях:

Если он растягивается, то есть, когда натяжитель не обрабатывает стресса;

После прохождения 80-100 тысяч. км
Из инструментов, которые вам нужно подготовить:
молоток;
отвертка;
Ключи;
замазка сборки;

Кусок провода;

Ключ, чтобы повернуть коленчатый вал.

Снимите крышку клапана от двигателя.

Если персонажи не совместимы, поверните коленчатый вал, пока они не будут выровнены.

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Полезный пост?

Да

Нет

Полезное видео

Здесь мы поговорим о самостоятельной замене цепного привода ГРМ на Нива 21214. ГРМ влияет на работу всего автомобиля, поэтому значение данного узла недооценивать не стоит. Замена цепного привода – это достаточно непростой процесс, который, однако, под силу любому автолюбителю, при условии, если он будет соблюдать инструкции и проявит чуточку усердия.

Цепь имеет значительные преимущества перед ременной передачей. К ним, в первую очередь, относится ее надежность. Если ремень может порваться, то с цепью это случается крайне редко. Обычно она просто растягивается. Служит она намного дольше ремня, а значит, и менять ее нужно реже. Но все же и цепь не вечна, и через некоторое время ее тоже приходится менять на новую

При самостоятельной замене цепи очень важно правильно выставлять метки и соблюдать технику безопасности
