Распиновка диагностического разъема ваз 2110 старого образца

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

https://www.youtube.com/watch?v=uTN6Fovq5eQ

Как вам статья?

Мне нравитсяНе нравится

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью .

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

не включается какая-либо передача;
при переключении передач появляются шумы, рывки, пробуксовки;
повышенный расход топлива;
обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Как подключить разъем обд Ваз 2111

Если вам требуется подключить разъем обд (онборддиагностики) на Ваз 2111 для чтения ошибок и параметров вашего автомобиля, следуйте указанным шагам:

Шаг 1: Найдите разъем обд. Обычно он расположен под рулем автомобиля, возле педалей газа и тормоза

Осмотрите нижнюю часть панели приборов и обратите внимание на наличие крошечного разъема с отверстием для подключения

Шаг 2: Проверьте, соответствует ли разъем обд вашей модели Ваз 2111. Обычно разъемы обд имеют стандартный размер и форму, но могут иметь некоторые отличия в зависимости от конкретной модели и года выпуска автомобиля.

Шаг 3: Подготовьте кабель для подключения разъема обд. Обычно кабели для подключения разъема обд поставляются в комплекте с диагностическим сканером или можно их приобрести отдельно. Убедитесь, что у вас есть кабель с нужными разъемами для вашей модели Ваз 2111 и диагностического сканера.

Шаг 4: Подключите кабель от диагностического сканера к разъему обд Ваз 2111. Вставьте конец кабеля с разъемом в отверстие разъема обд вашего автомобиля. Убедитесь, что разъем был вставлен полностью и надежно закреплен в разъеме обд.

Шаг 5: Подготовьте ваш диагностический сканер. Если у вас уже есть диагностический сканер, подготовьте его к работе, следуя инструкциям производителя. Если у вас еще нет диагностического сканера, получите его и установите на своем компьютере или мобильном устройстве.

Шаг 6: Подключите ваш диагностический сканер к компьютеру или мобильному устройству. Подключите сканер кабелем USB или Bluetooth, чтобы установить связь между сканером и устройством, на котором вы запустите программу для чтения данных с разъема обд.

Шаг 7: Запустите программу для чтения данных с разъема обд. Откройте программу, которая совместима с вашим диагностическим сканером, и выполните все необходимые настройки для подключения к разъему обд вашего автомобиля. Следуйте инструкциям программы для чтения данных и получения доступа к информации о вашем автомобиле.

Шаг 8: Прочитайте информацию с разъема обд Ваз 2111. После установки связи с разъемом обд и запуска программы для чтения данных вы сможете просмотреть ошибки и параметры вашего автомобиля. Ознакомьтесь с этой информацией и примите соответствующие меры для устранения проблем автомобиля.

Следуя этим шагам, вы сможете успешно подключить разъем обд Ваз 2111 и получить доступ к важным данным о вашем автомобиле.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
Адаптер	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
Кабель	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
Софт	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
Контроллер отправляет в ответ информацию.
Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

https://youtube.com/watch?v=2RWzbHFrppk

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

В разъем возле рулевой колонки OBD вставляется адаптер;
Компьютер при этом нужно уже включить;
Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
Далее подключаем программу, с помощью которой осуществляется тестирование;
Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
Приступайте к проверке.

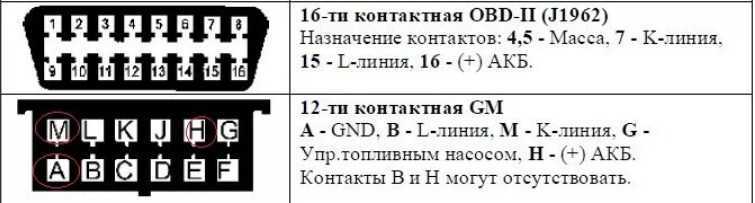

Распиновка

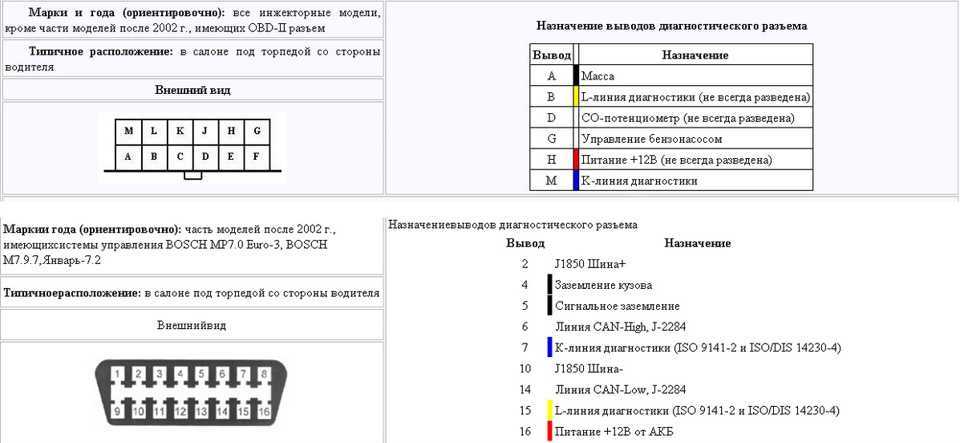

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

Контакт А — несет ответственность за подключение массы;
Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
Контакт М — служит для подключения K-Line;
Контакт Н — питание +12В;
Контакт G — контролирует работу бензонасоса.

Важная информация перед использованием OBD разъема на ВАЗ 2111

1. Проверьте совместимость:

Перед использованием OBD разъема на ВАЗ 2111 убедитесь, что ваш автомобиль совместим с этим типом разъема. OBD разъем используется для диагностики и чтения информации о состоянии автомобиля. Убедитесь, что ваш автомобиль имеет OBD разъем стандарта OBD-II, который широко применяется на большинстве автомобилей, выпущенных после 1996 года.

2. Понимание кодов ошибок:

Перед использованием OBD разъема на ВАЗ 2111 важно понимать коды ошибок, которые могут быть получены в результате диагностики. Коды ошибок представляют собой комбинацию цифр и букв, которые указывают на конкретную проблему в автомобиле

Перед использованием OBD разъема, ознакомьтесь с документацией, которая содержит подробную информацию о различных кодах ошибок и их значениях.

3. Используйте профессиональное оборудование:

Для подключения и использования OBD разъема на ВАЗ 2111 рекомендуется использовать профессиональное оборудование, которое обеспечивает точные и надежные результаты диагностики. Возможно, вам придется приобрести OBD-II сканер, который может подключаться к разъему и считывать информацию с автомобиля. Выберите проверенные и надежные модели оборудования для достижения наилучших результатов.

4. Обращайтесь к специалисту:

Если вы не уверены в своих навыках или недостаточно опытны в использовании OBD разъема на ВАЗ 2111, лучше обратиться к специалисту. Профессионал сможет провести диагностику автомобиля более точно и предложить рекомендации по устранению проблемы. Не стесняйтесь обращаться за помощью, чтобы избежать неправильных диагнозов и повреждений автомобиля.

5. Бережное использование:

При использовании OBD разъема на ВАЗ 2111 следует быть внимательным и осторожным, чтобы избежать повреждений разъема или автомобиля. Правильно подключайте кабель и избегайте резких движений, которые могут вызвать обрыв соединения

Также важно следовать инструкциям производителя оборудования и не пытаться использовать разъем или сканер без необходимых знаний и навыков

Использование OBD разъема на ВАЗ 2111 может быть полезным для диагностики и мониторинга состояния вашего автомобиля

Однако, перед использованием разъема, необходимо ознакомиться с важной информацией, чтобы получить точные и корректные результаты диагностики. Следуйте указанным выше рекомендациям и при необходимости обращайтесь к профессионалам, чтобы обеспечить безопасность и правильную работу вашего автомобиля

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

Соединяете контакт «В», который имеет колодка диагностики и «массу»;
Ключ в зажигании поворачиваете на третье положение, машину не заводите;
Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/provodka.html

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

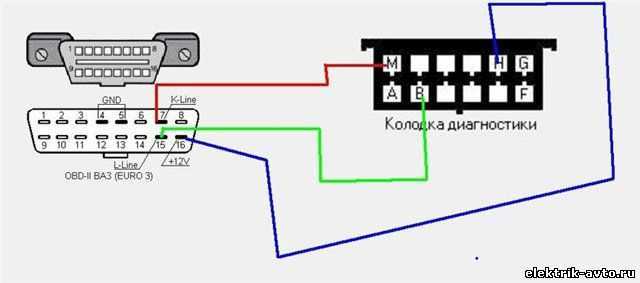

Схема подключения ELM327 к диагностической колодке 12 PIN

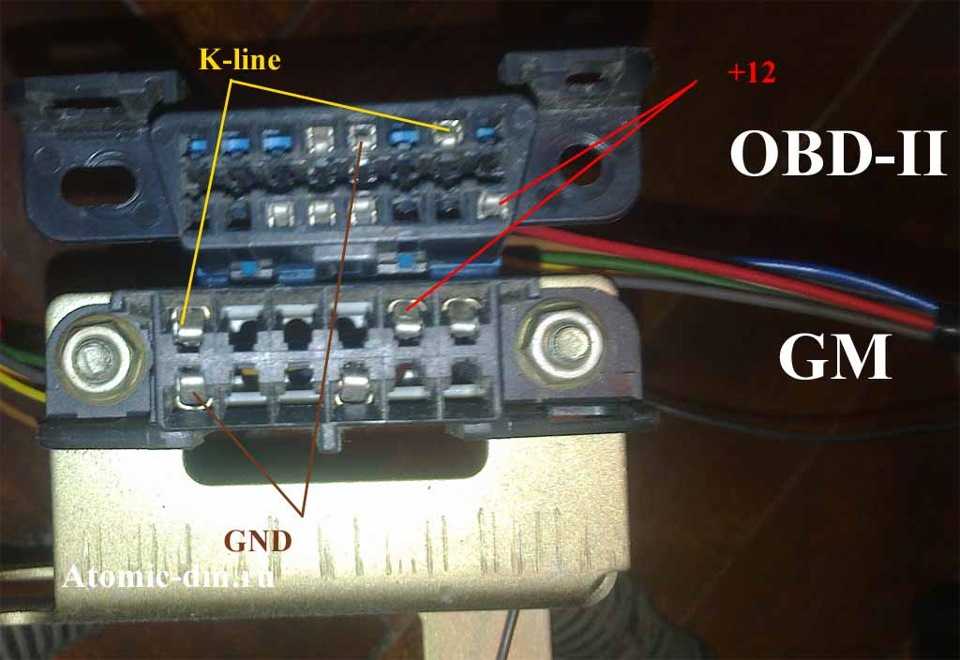

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке

Материалы для скачивания:

Распиновка на некоторые автомобили
Коды ошибок OBD 2
Коды ошибок ВАЗ
Коды ошибок для контролеров Микас 10.3/11

Вениамин
Распечатать

Используемые программы и приложения

Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностки Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.

Распространенными и популярными программами для диагностики Ваз и Газ в настоящее время являются:

• OpenDiagPro. Предназначена для машин с инжектором. Контролирует не только все основные цифровые и графические параметры силового агрегата, но указывает на ошибки ЭБУ. Имеется версия для ПК и смартфонов, используют для диагностики через 16 pin OBD2.• Diagnostic Tool v1.31.2 — функциональная программа, огромное число регулировок. Работает через KLine (VAG адаптер-кабель). Распространяется только версия для компьютеров и ноутбуков. • Стандартная программа My Tester VAZ, используют при выпуске автомобиля с завода. Так же подойдет для диагностических операций. Только версия для ПК.• Программа KWP_D дает возможность производить проверку всех марок отечественных машин, ряда популярных иномарок, их силовых агрегатов. Версия только для настольных ПК.• Интерес пользователям также представляет программа АВТОВАЗ New. Она помогает проводить ревизию впрыска топлива, управлять работой форсунок, бензонасоса. Только версия для ПК. Работает так же через KLine (VAG).

Альтернативные способы подключения к диагностическому разъему на ВАЗ 2111

На ВАЗ 2111 диагностический разъем расположен внутри салона автомобиля, под панелью приборов. Однако, в случае поломки разъема или невозможности достучаться до него, существуют альтернативные способы подключения к системе диагностики.

1. Использование адаптера ISO-клемма.

Адаптер ISO-клемма позволяет подключиться к разъему ISO, который находится в задней части автомобиля, под капотом. Для этого необходимо знать номера контактов в ISO-разъеме и правильно подключить провода адаптера к соответствующим контактам.

2. Использование адаптера OBD-II Bluetooth.

Адаптер OBD-II Bluetooth позволяет беспроводно подключиться к диагностическому разъему автомобиля через Bluetooth. Для этого необходимо установить специальное приложение на смартфон или планшет, которое будет получать данные с автомобиля и отображать их на экране устройства.

3. Использование адаптера USB-переходник.

USB-переходник позволяет подключиться к диагностическому разъему автомобиля через USB-порт компьютера или ноутбука. Для этого необходимо установить специальное программное обеспечение на компьютер, которое будет получать данные с автомобиля и отображать их на экране компьютера.

Использование альтернативных способов подключения к диагностическому разъему на ВАЗ 2111 может быть полезным в случае недоступности или повреждения оригинального разъема

Важно помнить, что для корректной работы диагностического оборудования необходимо использовать соответствующие адаптеры и программное обеспечение

Руководство по компьютерной диагностике

Буквально несколько лет назад компьютерную диагностику можно было провести только в автосервисе. В настоящее время самодиагностика ВАЗ доступна любому водителю. Для ее проведения на ВАЗ необходим компьютер, планшет или ноутбук, диагностический адаптер.

Для подключения адаптера необходимо наличие диагностического разъема (колодки). Он в обязательном порядке присутствует в автомобилях ВАЗ 2109 инжектор, а также других моделях с инжекторным двигателем. K-Line адаптеры VAGCOM напрямую подключаются к электронному блоку управления через 16-типинтовый диагностический разъем (колодку) OBD-II. На некоторых моделях установлен разъем 12 pin, который несовместим с адаптером. В этом случае необходимо приобрести дополнительно переходник или K-Line сканер с корпусом OBD1 (GM12).

Главное при проведении компьютерной диагностики — правильно подключить сканер к диагностическому разъему машины. Для этого необходима распиновка колодки.

Распиновка разъема на ВАЗ, УАЗ и ГАЗ

После подключения считываются основные сигналы и информацию об узлах и системах автомобиля можно прочитать. Для считывания информации необходимо специальное программное обеспечение, которое можно скачать в интернет ресурсах либо оно прилагается к адаптеру.

Для проверки необходимо вставить адаптер в диагностический разъем ВАЗ. В основном диагностические разъемы на автомобилях ВАЗ расположена под торпедой.

Но для разных моделей месторасположение отличается:

на ВАЗ 2109, 2108 с инжектором — под вещевой полкой;
на ВАЗ 2115 — под прикуривателем;
на Лада Приора — за бардачком;
на Лада Калина — над прикуривателем;
на ВАЗ 2110, 2111, 2112 — с правой стороны от рулевой колонки.

Разъем справа от рулевой колонки

По времени проверка не занимает много времени. С одной стороны адаптер подключается к ЭБУ машины, с другого конца провода находится вход USB, к которому подключается персональный компьютер или ноутбук. Программа, предлагающаяся к сканеру, обычно записана на CD-диск. Она без проблем устанавливается на компьютер.

Интерфейс русифицирован, поэтому настройки выполнить может даже неопытный пользователь. Расшифровку кодов можно найти в приложении к диагностическому оборудованию. Расшифровав коды ошибок, можно самостоятельно выполнить диагностику.

K-Line адаптер позволяет:

получить данные датчиков в цифровом и графическом виде;
считывает коды ошибок, хранящиеся в контроллере, и дает возможность удалить ненужную информацию;
адаптировать работу некоторых механизмов;
кодировать блоки управления с возможностью активировать и отключать ряд функций;
устанавливать сервисные интервалы;
проверять работу некоторых узлов и систем.

Расположение OBD-разъема на ВАЗ 2111

На ВАЗ 2111 OBD-разъем расположен под приборной панелью, вблизи водительского места. Обычно он находится в нижней части панели, справа от руля или под ней.

Чтобы найти OBD-разъем, можно проследовать следующим образом:

Сядьте на водительское сиденье.
Посмотрите на нижнюю часть приборной панели, справа от руля.
Проверьте, нет ли защитной крышки или отсека, закрывающих разъем.

Обычно OBD-разъем на ВАЗ 2111 имеет форму треугольника с 16 контактами. С его помощью можно осуществлять диагностику автомобиля, проверять и сбрасывать ошибки, а также выполнять другие функции.

Помните, что для работы с OBD-разъемом важно использовать совместимое диагностическое оборудование. Ознакомившись с местом расположения OBD-разъема на ВАЗ 2111, вы сможете легко подключить диагностическое оборудование и выполнять необходимые процедуры диагностики и обслуживания своего автомобиля

Ознакомившись с местом расположения OBD-разъема на ВАЗ 2111, вы сможете легко подключить диагностическое оборудование и выполнять необходимые процедуры диагностики и обслуживания своего автомобиля.

Адаптер OBD2

Каждый автомобиль должен быть оснащен диагностическим адаптером OBD2.

Его удобно применять для:

диагностики систем автомобиля;
идентификации и анализа ошибок;
контроля работы силового агрегата;
контроля напряжения, скорости, пробега, температуры;
для отслеживания расхода топлива;
контроля состояния панельных приборов;
отслеживания пробега и др.

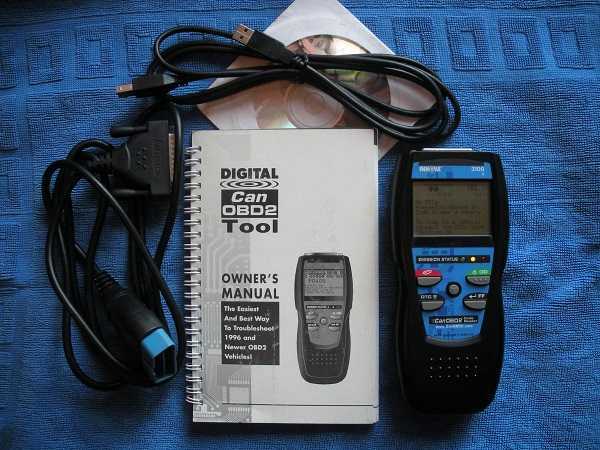

Адаптер OBD-2 для сканирования

При выборе сканера, следует ориентироваться на его возможности.Более точную диагностику дают дорогие устройства. При невозможности купить дорогой сканер, следует выбирать сканирующее устройство, изготовленное для данной марки автомобиля.

Разъем OBD2 служит для связи сканера с ЭБУ. С помощью распиновки осуществляется подключение сканера к электропитанию автомобиля и заземлению, что обеспечивает его бесперебойную работу. Благодаря протоколам OBDII контролируются параметры, влияющие на чистоту воздуха. Это защита окружающей среды.

Наличие разъема OBD2 позволяет контролировать исправность автомобиля своими силами, не прибегая к помощи дорогостоящей диагностики.

Загрузка …

Находим диагностический разъем на авто ВАЗ-2110

Независимо от модификации «десятки», диагностический разъем будет располагаться с правой стороны от водительского места в нижней части рулевой колонки. То есть сразу под рулем. Такое нахождение можно назвать достаточно удобным, так как при использовании портативного компьютера (в его качестве может одинаково успешно применяться как ноутбук, так и любой современный планшет), все необходимые операции выполняются прямо на водительском месте, без необходимости демонтировать какие-либо узлы и механизмы.

Для сравнения – в автомобилях УАЗ старой модификации разъем располагается под капотом, что несколько осложняет выполнение диагностических работ.

В новой версии УАЗ Патриот производитель устранил этот недостаток. Теперь колодка устанавливается под рулевой колонкой, как и в ВАЗ-2110.

Как установить софт на обд 2 Ваз 2110?

Шаг 1: Получение программного обеспечения

Существует множество программных приложений, которые поддерживают обд 2 и могут быть использованы для работы с Ваз 2110. Некоторые из них являются бесплатными, в то время как другие требуют покупки или активации. Выберите подходящее приложение и загрузите его с официального сайта или других надежных источников.
Шаг 2: Подключение обд 2 к автомобилю

Для установки софта на обд 2 Ваз 2110 необходимо сначала подключить сам обд 2 к автомобилю. Подключение обд 2 происходит через диагностический разъем автомобиля, который находится обычно под рулем или на нижней панели приборов. Проверьте руководство пользователя вашего обд 2 или автомобиля для определения точного расположения разъема.

После того, как разъем найден, подключите обд 2 к разъему с помощью соответствующих кабелей и разъемов. Убедитесь, что подключение прочное и надежное.
Шаг 3: Установка программного обеспечения

После подключения обд 2 к автомобилю, следующим шагом является установка программного обеспечения. Следуйте инструкциям, предоставленным с программным обеспечением, чтобы выполнить его установку.

Обычно процесс установки программного обеспечения включает запуск установочного файла и следование инструкциям мастера установки. Убедитесь, что все необходимые компоненты и драйверы установлены правильно и все зависимости удовлетворены.
Шаг 4: Соединение с обд 2 и настройка

После установки программного обеспечения запустите его и следуйте инструкциям для соединения с обд 2. Обычно это включает выбор типа подключения (беспроводное или проводное) и ввод соответствующих настроек, таких как COM-порт или bluetooth-устройство.

После успешного соединения с обд 2, настройте программное обеспечение в соответствии с требованиями вашего автомобиля. Обычно это включает выбор модели автомобиля, год выпуска и других параметров. Следуйте инструкциям программы для настройки.
Шаг 5: Использование программного обеспечения

После установки и настройки программного обеспечения на обд 2 Ваз 2110 вы можете начать его использование. Используя программу, вы сможете читать коды ошибок, анализировать параметры двигателя, осуществлять мониторинг и многое другое.

Учтите, что некоторые функции могут быть недоступны в бесплатных версиях программного обеспечения, поэтому рекомендуется приобрести полную версию для расширения возможностей.

Следуя этим шагам, вы сможете установить софт на обд 2 Ваз 2110 и начать использовать его для диагностики и мониторинга вашего автомобиля. Не забывайте следовать инструкциям программного обеспечения и быть внимательными при работе с данными автомобильными системами.
