Как проверить состояние ГРМ
Состояние деталей газораспределительного механизма проверяется при проведении технического обслуживания. Проверить степень износа деталей автовладелец может в любое время, выполнить такую работу несложно. Внеплановый осмотр ГРМ следует проводить в случае, когда в районе ремня газораспределительного механизма появляется подозрительный свист или гул.
Осмотр производим следующим образом:
- глушим двигатель и поднимаем капот;
- отворачиваем крепления (4 болта) верхнего кожуха ГРМ;

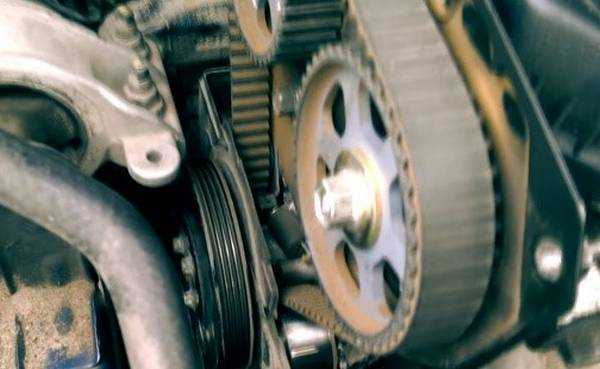

после снятия кожуха делаем визуальный осмотр ремня.
На корде ремня ГРМ не должно быть никаких трещин, заусенцев, потертостей. Также следует посмотреть состояние зубьев – они должны быть целыми, без каких-либо повреждений. Чтобы осмотреть весь ремень по кругу, следует проворачивать коленчатый вал.
Натяжку проверяют надавливанием пальца руки на ремень между распределительными валами – согласно инструкции, под давлением 10 кг прогиб ремня должен составить 10 мм. Состояние роликов ГРМ в данном случае определить не удастся, но можно запустить двигатель при снятом верхнем кожухе. Если при работе от роликов будет идти шум, нужно производить их замену. Рекомендуется менять сразу весь комплект, то есть, оба ролика (натяжной и паразитный) и сам ремень.
Также проверку натяжки ремня ГРМ можно осуществить следующим способом:
- снять верхний кожух;
- запустить мотор;
- рукой произвести подгазовку дроссельной заслонкой.
Во время увеличения оборотов следует понаблюдать за поведением ремня. Если при сбросе газа он начинает вибрировать, значит, его натяжка слабая. В том случае, если ремень при подгазовке свистит, скорее всего, он перетянут, и его следует ослабить.
Следует знать, что слишком слабо натянутый ремень ГРМ может перескочить на зубьях, и это приведет как минимум к перебоям в работе двигателя, а в худшем случае может произойти обрыв ремня. Поэтому проверку натяжки следует производить периодически во избежание серьезных проблем с мотором.
Kia Spectra
Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:
- пятидверный хэтчбек;
- четырехдверный седан.
Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской компанией, «ИжАвто» был вынужден выпустить небольшую партию автомобилей летом 2011 года.
Процесс замены
Итак, вынимаем наши рабочие инструменты, достаем купленный заранее комплект передачи и начинаем процедуру замены ремня. Открываем капот и снимаем крышку с механизма ГРМ. Для этого придется открутить несколько болтов.
Ослабляем помпу и снимаем ремень дополнительных агрегатов. Снимаем картерную защиту и правое колесо спереди. Теперь ослабляем крепление подушки силового агрегата и откручиваем подушку. Нам будет мешать щуп, которым производятся замеры уровня масла. Снимаем и его вместе с кронштейном крепления. Демонтируем верхнюю и нижнюю крышки ГРМ, предварительно выкрутив шкив коленвала. Для этого потребуется резко надавить на тормоз на пятой передаче. Здесь вам и потребуется помощник. Теперь с двигателя необходимо снять шкив. После этого демонтируется нижняя защита.
Ослабляем ролик натяжения и отводим его. Так мы ослабляем натяжение передачи, после чего ремень может быть снят. Теперь необходимо выставить метки. Отнеситесь к этой процедуре серьезно, так как правильное положение установочных меток имеет большое значение. Чтобы выставлять метки было удобно, нужно приподнять правую часть автомобиля при помощи домкрата. Метки, нанесенные на шкив, должны совместиться с метками на корпусе механизма. Снимаем старый ремень. Посмотрите на фотографию ниже. Именно так должны располагаться метки.
Теперь совмещаем метку, нанесенную на выступ возле шкива дополнительных агрегатов, с меткой на самом шкиве. Сейчас уже можно заниматься натяжкой нового ремня. Следите за тем, чтобы шкивы при этом не проворачивались. Подгоняем совпадение зубьев, изменяя положение коленчатого вала. Теперь регулируем натяжку передачи. Коленвал для этого необходимо провернуть на 2 оборота вправо. После этого ремень будет натянут нижней пружиной.
Еще раз проверьте корректность совпадения нанесенных меток. Установку ремня придется осуществить повторно, если они не будут совпадать. Теперь затягиваем натяжитель до самого упора. После этого все остальные снятые детали следует установить в обратной последовательности.
Все, теперь заводим автомобиль и слушаем, как он работает. При обнаружении посторонних шумов процедуру придется повторить, так как шум работающего механизма должен быть ровным, без скрежета или свиста.
Почему может оборваться ремень ГРМ
Не всегда ремень газораспределительного механизма меняется строго по регламенту, в некоторых случаях происходит его преждевременный обрыв. Есть причины, по которым ГРМ выходит из строя раньше времени:
- на газораспределительный механизм попало масло, это может произойти в том случае, если моторное масло потекло из переднего сальника коленчатого вала или с клапанной крышки;
- был установлен ремень неоригинального производства, у которого качество не соответствует необходимым нормам;
- ремень может выйти из строя раньше времени, если его перетянули больше нормы при установке;
- если ремень ослаб, он начинает «гулять», и так же обрывается;
- заклинил или с трудом вращается водяной насос, из-за этого ремень перескакивает на зубьях, а затем рвется;
- каким-то образом под кожуха ремня ГРМ попал посторонний предмет, например, открутился болт крепления внутреннего кожуха;
- заклинил один из двух распределительных валов;
- заклинил один из двух натяжных роликов.

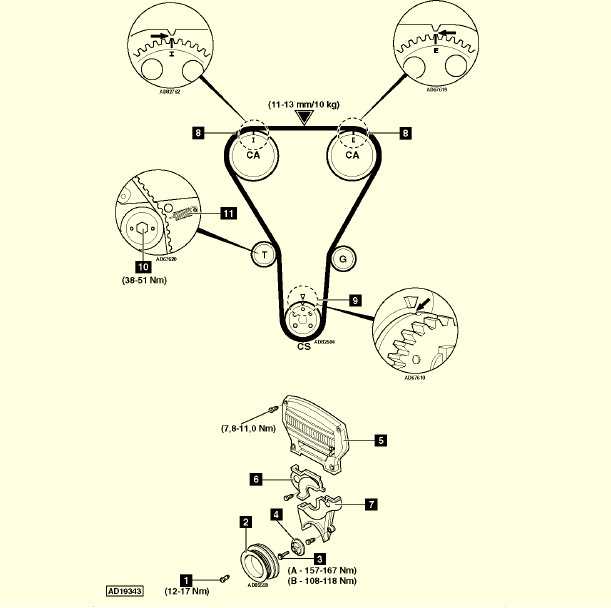

Установка поршня первого цилиндра в положение ВМТ Киа Спектра / Kia Spectra
| Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. |

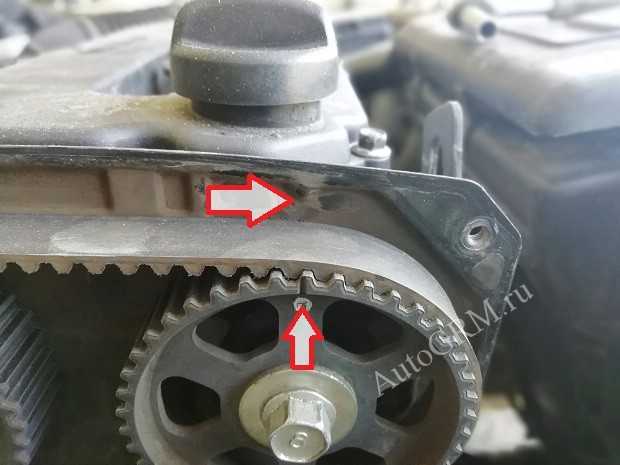

| Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на маховике или шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). |

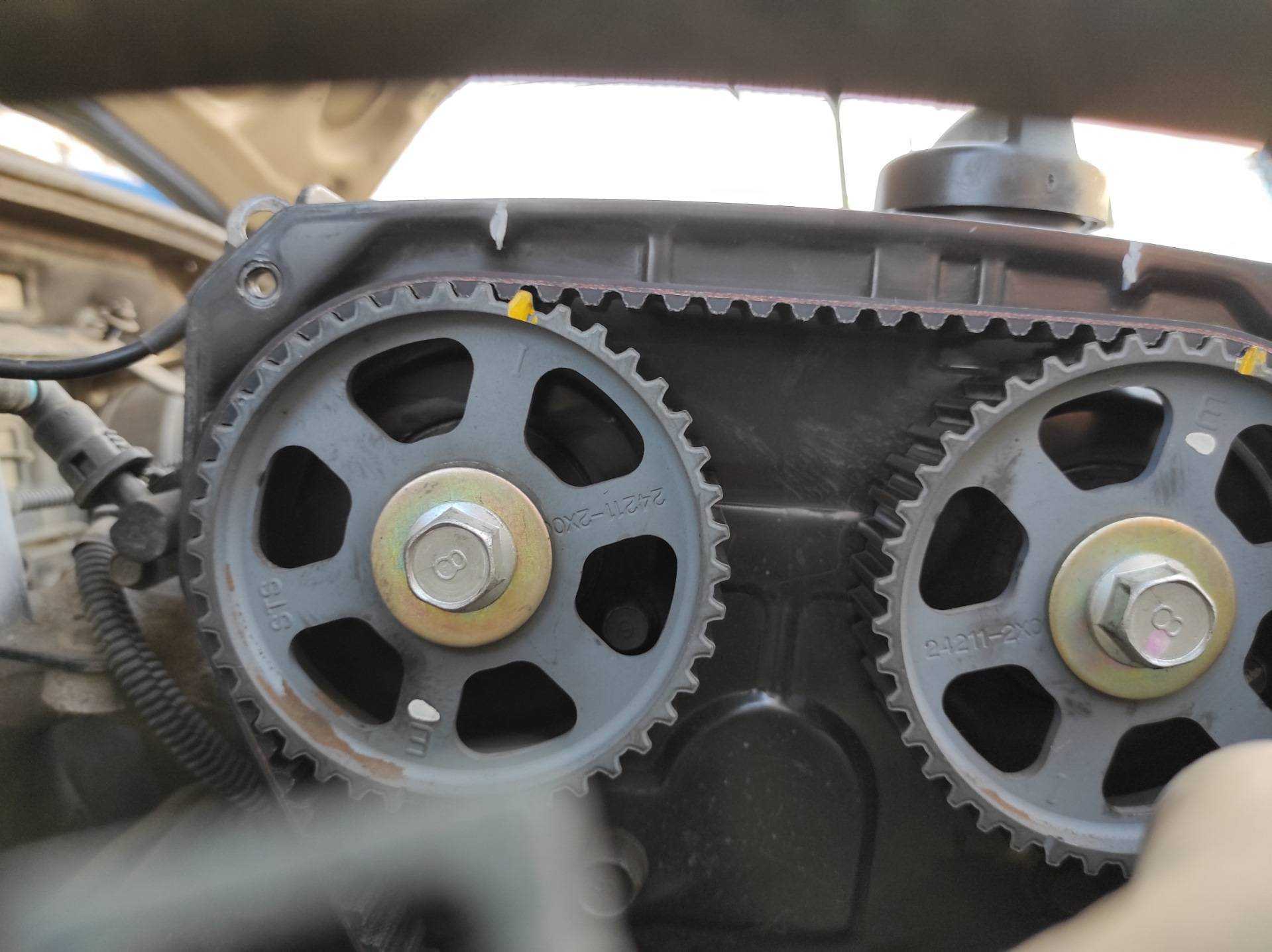

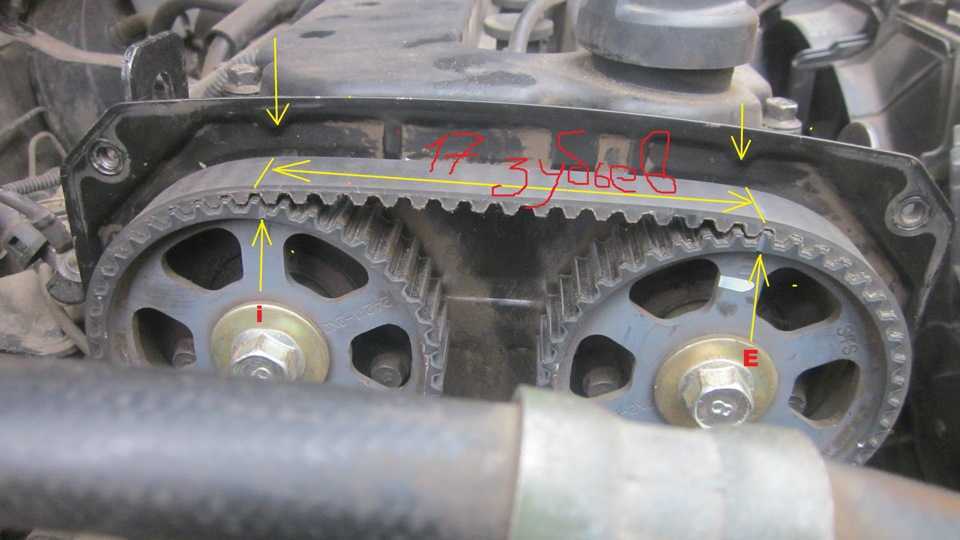

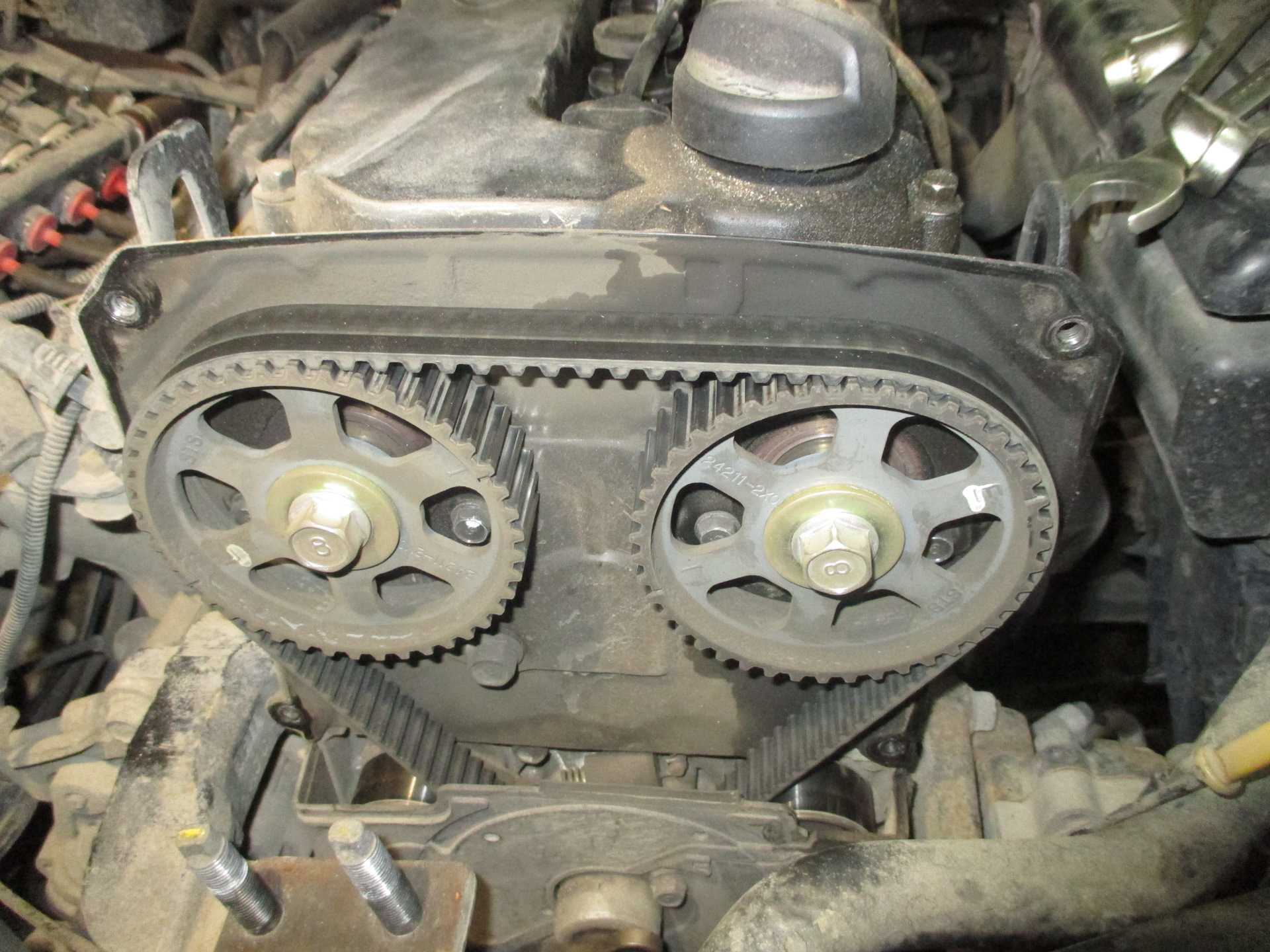

| На двигателях автомобилей KIA Spectra метки ВМТ нанесены на зубчатых шкивах распределительных валов (на шкиве впускного вала метка «I», на шкиве выпускного вала метка «E»)… |
| …и на задней крышке ремня привода распределительных валов (выступы). |
| Вам потребуется накидной ключ «на 21». |
|
|
|
ДвигательНеисправности двигателяПроверка компрессииСнятие верхней крышки двигателяСнятие брызговиков двигателяЗамена опор силового агрегатаЗамена защитного брусаУстановка поршня в ВМТЗамена ремня ГРМ и роликовЗамена маховикаЗамена прокладки крышки ГБЦПрокладка впускного коллектора Замена прокладки ГБЦУплотнение масляного картера Прокладка выпускного коллектораЗамена сальника распредвалаЗамена маслосъёмныз колпачковЗамена сальников коленвалаЗамена распределительных валовЗамена гидрокомпенсаторовНеисправности гидрокомпенсаторовПереборка ГБЦПритирка клапановЗамена масляого насосаСистема охлаждения двигателяНеисправности системы охлажденияСнятие вентиляторов радиатораЗамена радиатораЗамена водяного насосаЗамена термостатаЗамена расширительного бачкаCистема выпуска отработавших газовПодушки подвески глушителяЗамена выпускного коллектораКаталитический нейтрализаторЗамена дополнительного глушителяЗамена промежуточной трубыЗамена главного глушителяСнятие термоэкранов и термокожуховСистема питания двигателяПроверка давления топлива в системеСброс давления топлива в системеЗамена корпуса воздушного фильтраЗамена топливного насосаЗамена топливного бакаЗамена дроссельного узлаЗамена регулятоа холостого ходаСнятие топливной рампы и форсунокЗамена регулятора давления топливаЗамена троса дроссельной заслонкиЗамена адсорбераЗамена клапана продувки адсорбера
Kia Spectra
Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:
- пятидверный хэтчбек;
- четырехдверный седан.
Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской был вынужден выпустить небольшую партию автомобилей летом 2011 года.
Генератор Kia Spectra
Для подачи электричества в бортовую сеть Киа Спектра служит генератор. В процессе эксплуатации он может выйти из строя. Неисправность источника питания делает невозможной нормальную работу двигателя. При некоторых поломках генератора значительно сокращается ресурс АКБ, электроники и прочих потребителей. Поэтому при выходе из строя узла, ему необходима замена либо ремонт.
Обзор генератора на Киа Спектра
На автомобиле Киа Спектра применяется трехфазный синхронный генератор переменного напряжения. Он имеет электромагнитным возбуждением. В конструкцию узла входит электронный регулятор и выпрямительный блок.
На валу генератора находится крыльчатка вентилятора. Она создает воздушный поток, который охлаждает обмотки. Также на валу имеется приводной шкив.
В конструкции генератора имеются два подшипника закрытого типа. Они удерживают вал. Подшипники не требуют обслуживания, так как заложенная смазка рассчитана на весь срок службы.
Статор генератора имеет рабочую обмотку, соединение которой выполнено по схеме «звезда». Фазные выводы соединены с встроенным выпрямительным блоком. На роторе расположена обмотка возбуждения.
Ее выводы припаяны к двум контактным медным кольцам, которые смонтированы на вал. Питание обмотки возбуждения осуществляется через две щетки.
Артикульный номер и стоимость оригинального генератора Киа Спектра и его аналогов
Оригинальный генератор Киа Спектра имеет артикульный номер 0K30D-18-300. Цена узла составляет 10000-14000 рублей. В продаже есть бывшие в использовании источники питания с авторазборок. Стоимость б/у начинается от 2 тыс. рублей.
При этом остаточный ресурс генератора определить практически невозможно. По этой причине многие владельцы предпочитают приобретать более дешевые аналоги от сторонних производителей. В таблице ниже представлены наилучшие альтернативы оригинального узла.
Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора Киа Спектра
ПроизводительАртикульный номер генератораПримерная стоимость, рубль
| Messmer | 210370 | 6400-7000 |
| Behr-Hella | 8EL738176001 | 8500-9000 |
| ERA | 210370 | 6380-6700 |
| Cargo | 113656 | 6420-6700 |
| Dashi | DAB020 | 4400-5000 |
Требуемые инструменты
Для ремонта и замены генератора на Киа Спектра необходимы инструменты, перечень которых приведен в таблице ниже.
Таблица — Перечень необходимых инструментов для замены генератора
НаименованиеПримечание
| Торцовая головка | «на 14» |
| Рожковый ключ | «на 15» |
| Съемник | Для подшипников |
| Паяльник | Мощностью 25-60 Вт |
| Проникающая смазка | Для разъединения резьбовых соединений, которые прикисли или покрылись коррозией |
| Ветошь и металлическая щетка | Для очистки креплений и рабочих поверхностей |
Процесс замены генератора на Киа Спектра
Для замены генератора на Киа Спектра рекомендуется воспользоваться нижеприведенной инструкцией либо посмотреть соответствующее обучающее видео.
- Открыть капот.
- Обесточить бортовую сеть. Для этого следует скинуть минусовую клемму с аккумуляторной батареи.
- Отсоединить клеммную колодку с жгутом проводов от генератора. Для этого потребуется отжать фиксатор разъема.
- Открутить гайку крепления наконечника силового провода.
- Скинуть наконечник силового провода с вывода генератора.
- Снять ремень, который накинут на приводной шкив генератора.
Выкрутить болт, который фиксирует генератор к натяжной планке.
Отвернуть болт, который крепит узел к кронштейну силового агрегата.
- Снять генератор с Киа Спектра.
- Установить новый узел в порядке обратном снятию.
- Отрегулировать натяжение ремня.
- Запустить двигатель и проконтролировать работу генератора визуально и померив напряжение в бортовой сети.
Ремонт генератора
Приобретение генератора обходится весьма дорого автовладельцу. При этом узел обладает высокой ремонтопригодностью. Поэтому очень часто более целесообразно выполнить ремонт источника питания, а не его замену на новый.
Большинство ремонтных мероприятий проводится на демонтированном узле. Поэтому в первую очередь следует снять генератор с Киа Спектра.
Демонтированный генератор
Если причина неисправности узла неизвестна, то важно провести полную дефектовку источника питания. Для этого следует его разобрать и визуально осмотреть. Помимо визуального осмотра важно выполнить проверку мультиметром
Прозвонка позволяет выявить обрыв обмотки, ее пробой на корпус или межвитковое замыкание
Помимо визуального осмотра важно выполнить проверку мультиметром. Прозвонка позволяет выявить обрыв обмотки, ее пробой на корпус или межвитковое замыкание
(adsbygoogle = window.adsbygoogle || []).push({}); Как проверить состояние ГРМ
Состояние деталей газораспределительного механизма проверяется при проведении технического обслуживания. Проверить степень износа деталей автовладелец может в любое время, выполнить такую работу несложно. Внеплановый осмотр ГРМ следует проводить в случае, когда в районе ремня газораспределительного механизма появляется подозрительный свист или гул.
Осмотр производим следующим образом:
- глушим двигатель и поднимаем капот;
- отворачиваем крепления (4 болта) верхнего кожуха ГРМ;
- после снятия кожуха делаем визуальный осмотр ремня.
На корде ремня ГРМ не должно быть никаких трещин, заусенцев, потертостей. Также следует посмотреть состояние зубьев – они должны быть целыми, без каких-либо повреждений. Чтобы осмотреть весь ремень по кругу, следует проворачивать коленчатый вал.
Натяжку проверяют надавливанием пальца руки на ремень между распределительными валами – согласно инструкции, под давлением 10 кг прогиб ремня должен составить 10 мм. Состояние роликов ГРМ в данном случае определить не удастся, но можно запустить двигатель при снятом верхнем кожухе. Если при работе от роликов будет идти шум, нужно производить их замену. Рекомендуется менять сразу весь комплект, то есть, оба ролика (натяжной и паразитный) и сам ремень.
Также проверку натяжки ремня ГРМ можно осуществить следующим способом:
- снять верхний кожух;
- запустить мотор;
- рукой произвести подгазовку дроссельной заслонкой.
Во время увеличения оборотов следует понаблюдать за поведением ремня. Если при сбросе газа он начинает вибрировать, значит, его натяжка слабая. В том случае, если ремень при подгазовке свистит, скорее всего, он перетянут, и его следует ослабить.
Следует знать, что слишком слабо натянутый ремень ГРМ может перескочить на зубьях, и это приведет как минимум к перебоям в работе двигателя, а в худшем случае может произойти обрыв ремня. Поэтому проверку натяжки следует производить периодически во избежание серьезных проблем с мотором.
Необходимые инструменты для замены
Процедура замены ремня ГРМ на машине Киа Спектра требует определенных приспособлений, инструментов и навыков. Это делать удобнее всего на подъемном устройстве. Помимо этого, понадобиться один помощник.
Чтобы произвести замену зубчатого ремня самостоятельно, достаточно использовать обычный инструментарий:
- Монтировку.
- Пассатижи.
- Домкрат.
- Набор ключей (накидных, рожковых).
- Головки с удлинителем.
- Плоскую отвертку.
- Чистую ветошь.
- Автомобильную лампу.
Кроме инструментов необходимо приобрести и приготовить расходные материалы. Специалисты рекомендуют покупать только оригиналы, это значительно снизит риск приобретения некачественных изделий.
Как проверить состояние ГРМ
Состояние деталей газораспределительного механизма проверяется при проведении технического обслуживания. Проверить степень износа деталей автовладелец может в любое время, выполнить такую работу несложно. Внеплановый осмотр ГРМ следует проводить в случае, когда в районе ремня газораспределительного механизма появляется подозрительный свист или гул.
Осмотр производим следующим образом:
- глушим двигатель и поднимаем капот;
- отворачиваем крепления (4 болта) верхнего кожуха ГРМ;
- после снятия кожуха делаем визуальный осмотр ремня.
На корде ремня ГРМ не должно быть никаких трещин, заусенцев, потертостей. Также следует посмотреть состояние зубьев – они должны быть целыми, без каких-либо повреждений. Чтобы осмотреть весь ремень по кругу, следует проворачивать коленчатый вал.
Натяжку проверяют надавливанием пальца руки на ремень между распределительными валами – согласно инструкции, под давлением 10 кг прогиб ремня должен составить 10 мм. Состояние роликов ГРМ в данном случае определить не удастся, но можно запустить двигатель при снятом верхнем кожухе. Если при работе от роликов будет идти шум, нужно производить их замену. Рекомендуется менять сразу весь комплект, то есть, оба ролика (натяжной и паразитный) и сам ремень.
Также проверку натяжки ремня ГРМ можно осуществить следующим способом:
- снять верхний кожух;
- запустить мотор;
- рукой произвести подгазовку дроссельной заслонкой.
Во время увеличения оборотов следует понаблюдать за поведением ремня. Если при сбросе газа он начинает вибрировать, значит, его натяжка слабая. В том случае, если ремень при подгазовке свистит, скорее всего, он перетянут, и его следует ослабить.
Следует знать, что слишком слабо натянутый ремень ГРМ может перескочить на зубьях, и это приведет как минимум к перебоям в работе двигателя, а в худшем случае может произойти обрыв ремня. Поэтому проверку натяжки следует производить периодически во избежание серьезных проблем с мотором.
Kia Spectra
Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:
- пятидверный хэтчбек;
- четырехдверный седан.
Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской компанией, «ИжАвто» был вынужден выпустить небольшую партию автомобилей летом 2011 года.
Процедура замены
Снимаем декоративную крышку двигателя. Откручиваем четыре болта на 10 верхней крышки ГРМ.
Откручиваем натяжной болт насоса ГУР, снимаем ремень гидроусилителя руля. Как то плохо сфотографировал, не очень понятно получилось.
Далее, пока вы не сняли ремень генератора ослабляем три болта на 10 крепления шкива помпы.
Ослабляем контрящий болт на 13 и натяжной на 10 и сдвинув генератор снимаем ремень генератора. После снимаем шкив помпы.
Блокировка коленвала
Стопорим коленвал, в случае АКПП, вставив специально обученную отвертку в маховик.
Если у вас механика, то застопорить коленвал можно включив пятую передачу вставив отвертку в вентиляционные отверстия тормозного диска в районе суппорта.

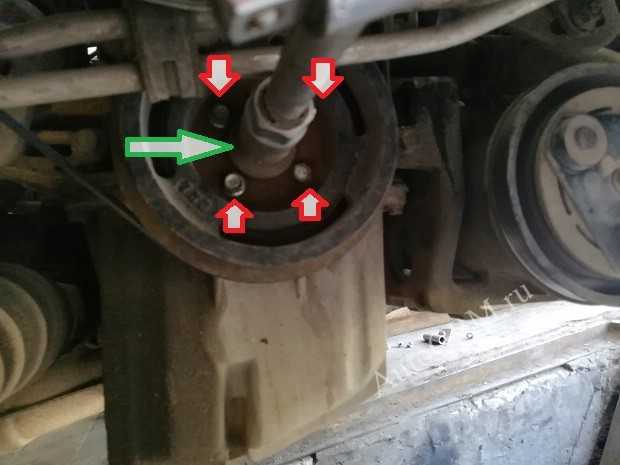

Откручиваем болт коленвала и четыре болта крепящие шкив.

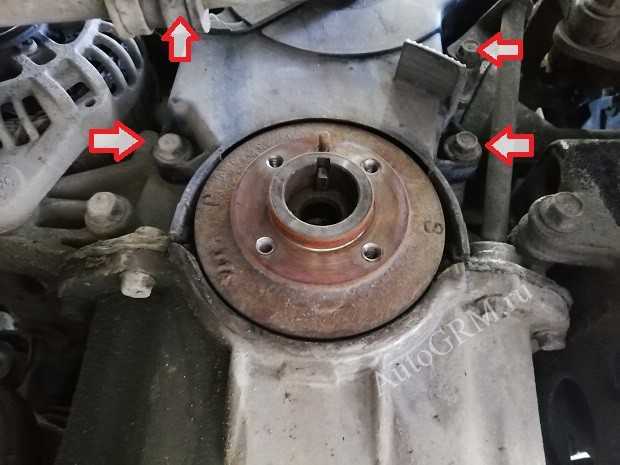

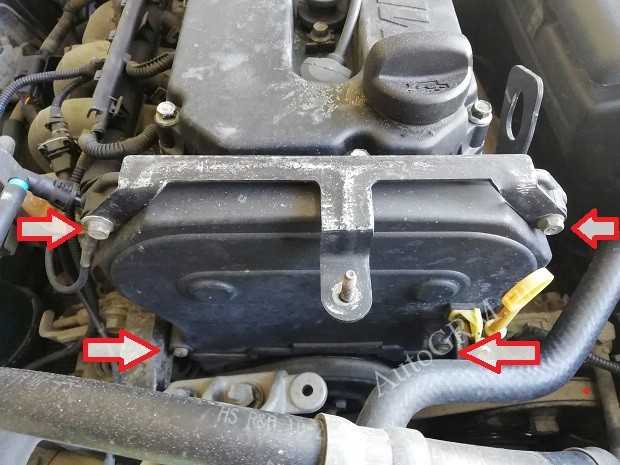

Откручиваем четыре болтика на десять крепления нижней крышки ремня ГРМ.
Ну и еще два болта средней крышки ГРМ.

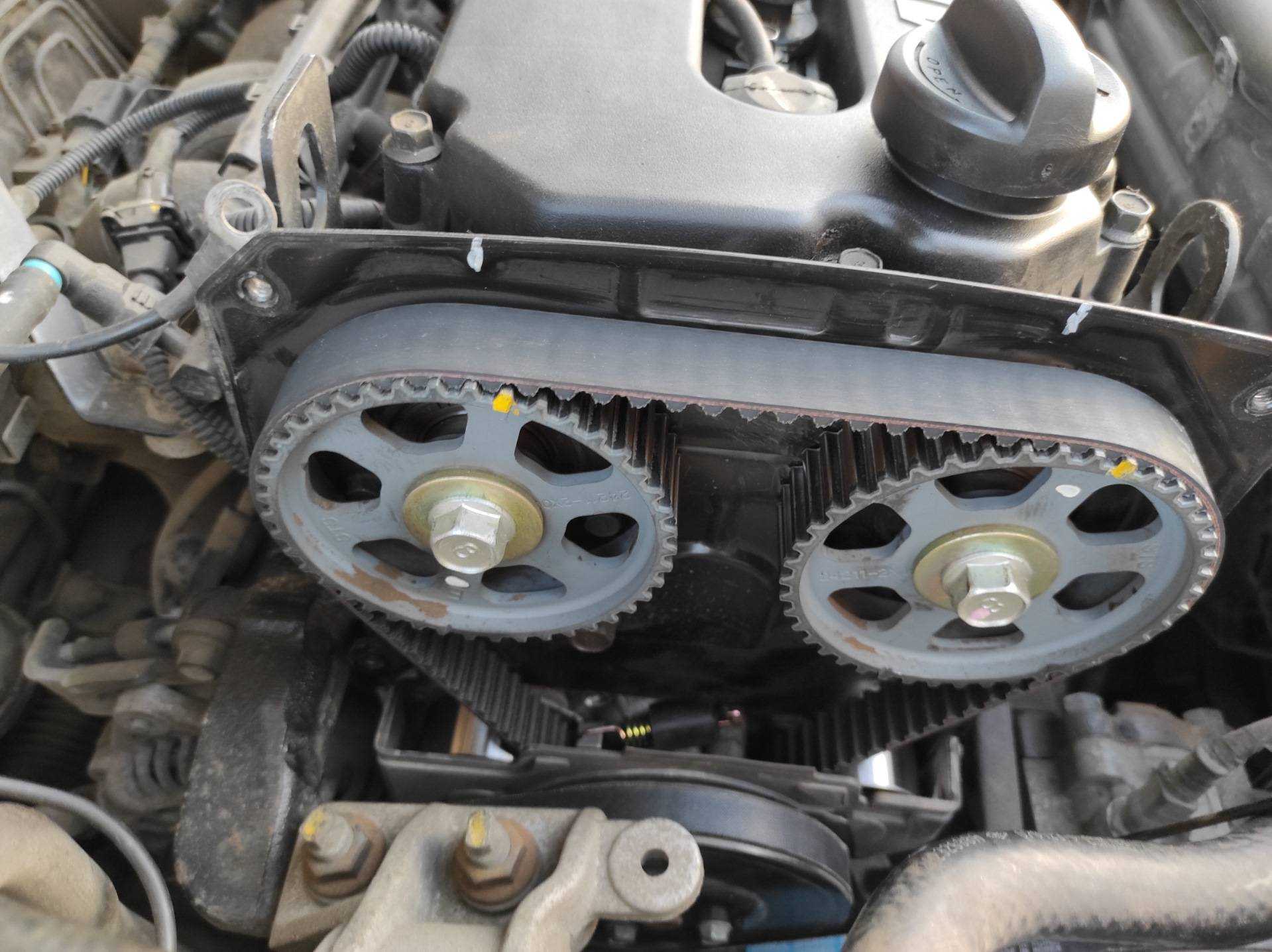

Выставляем верхнею мертвую точку. Для этого, временно закрутив болт коленвала вращаем его, обязательно по часовой стрелки до совпадения меток на звездочках распредвалов и задней крышки ГРМ.
Соответственно метка на звездочке коленвала должна совпасть с меткой на масленом насосе.
Ослабляем болт на 13 натяжного ролика ГРМ и снимаем ремень.

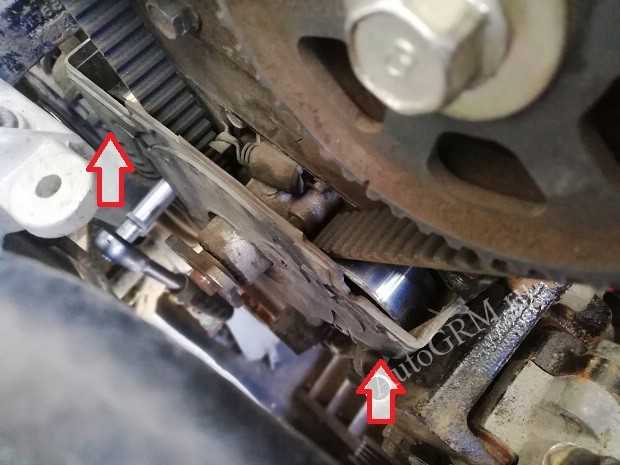

Обратите внимание что ремень ГРМ натягивается при помощи пружинки
Снимаем натяжной и обводной ролики. Устанавливаем новые ролики, болт обводного затягиваем, а натяжного просто наживляем. Не забудьте про пружинку. Мне удобно установить ее сразу, некоторые ставят ее после установки ремня.
Kia Spectra
Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:
- пятидверный хэтчбек;
- четырехдверный седан.
Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской компанией, «ИжАвто» был вынужден выпустить небольшую партию автомобилей летом 2011 года.
Как проверить состояние ГРМ
Состояние деталей газораспределительного механизма проверяется при проведении технического обслуживания. Проверить степень износа деталей автовладелец может в любое время, выполнить такую работу несложно. Внеплановый осмотр ГРМ следует проводить в случае, когда в районе ремня газораспределительного механизма появляется подозрительный свист или гул.
Осмотр производим следующим образом:
- глушим двигатель и поднимаем капот;
- отворачиваем крепления (4 болта) верхнего кожуха ГРМ;
после снятия кожуха делаем визуальный осмотр ремня.
На корде ремня ГРМ не должно быть никаких трещин, заусенцев, потертостей. Также следует посмотреть состояние зубьев – они должны быть целыми, без каких-либо повреждений. Чтобы осмотреть весь ремень по кругу, следует проворачивать коленчатый вал.
Натяжку проверяют надавливанием пальца руки на ремень между распределительными валами – согласно инструкции, под давлением 10 кг прогиб ремня должен составить 10 мм. Состояние роликов ГРМ в данном случае определить не удастся, но можно запустить двигатель при снятом верхнем кожухе. Если при работе от роликов будет идти шум, нужно производить их замену. Рекомендуется менять сразу весь комплект, то есть, оба ролика (натяжной и паразитный) и сам ремень.
Также проверку натяжки ремня ГРМ можно осуществить следующим способом:
- снять верхний кожух;
- запустить мотор;
- рукой произвести подгазовку дроссельной заслонкой.
Во время увеличения оборотов следует понаблюдать за поведением ремня. Если при сбросе газа он начинает вибрировать, значит, его натяжка слабая. В том случае, если ремень при подгазовке свистит, скорее всего, он перетянут, и его следует ослабить.
Следует знать, что слишком слабо натянутый ремень ГРМ может перескочить на зубьях, и это приведет как минимум к перебоям в работе двигателя, а в худшем случае может произойти обрыв ремня. Поэтому проверку натяжки следует производить периодически во избежание серьезных проблем с мотором.
Когда менять ГРМ
Ремень ГРМ имеет свой ресурс, по рекомендации завода-изготовителя его положено менять через каждые 45 тыс. км пробега (ТО-3). Скорее всего, ижевский завод перестраховался, но лучше с заменой не затягивать, и менять ремень следует приблизительно через каждые 60 тыс. км.
При каждом техническом обслуживании положено проверять состояние ремня ГРМ, также осматривать натяжные ролики. Автовладельцам следует учесть, что если произойдет обрыв ремня или он перескочит на несколько зубьев, по всей вероятности, загнутся клапана в головке блока цилиндров. Поэтому вопрос, когда менять ГРМ, всегда остается открытым – если вы считаете, что ремень уже изношен, лучше работу выполнить, не откладывая дело в долгий ящик.
