Замена ГРМ KIA Cerato, Carens, Sportage 2,0 Двигатель G4GC
Замена ГРМ KIA Cerato 2,0 – Carens 2,0 CWT – Sportage 2,0
Снятие ремня KIA Cerato
Примечание (двигатели с изменяемыми фазами газораспределения): перед снятием ремня привода ГРМ нанесите метки мелом или краской на звездочки распределительных валов и регуляторы распределительных валов.
1. Вывесите переднюю часть автомобиля и установите опорные стойки.
□ Верхнюю крышку двигателя.
□ Правое переднее колесо.
3. Вывесите двигатель.
4. Снимите промежуточный кронштейн правой опоры двигателя.
5- Ослабьте болты шкива насоса охлаждающей жидкости. 6. Снимите:
□ Дополнительные приводные ремни,
□ Шкив насоса охлаждающей жидкости.
□ Верхнюю крышку ремня привода ГРМ (1).
7. Проверните коленчатый вал по часовой стрелке до ВМТ поршня первого цилиндра. Убедитесь, что установочные метки совмещены (2).
8. Убедитесь, что отверстие звездочки распределительного вала совмещено с меткой на крышке подшипника распределительного вала (3).
9. Если нет: проверните коленчатый вал на один оборот
□ Болт шкива коленчатого вала (4).
□ Шкив коленчатого вала (5).
□ Направляющую шайбу звездочки коленчатого вала (6).
□ Нижнюю крышку ремня привода ГРМ (7).
11. Ослабьте болт ролика натяжителя (8).
12. Снимите ремень привода ГРМ.
Если ремень будет использован повторно, пометьте мелом направление вращения на ремне.
Установка ремня KIA Cerato
1. Проверьте плавность работы ролика натяжителя и направляющего ролика. Замените при необходимости.
2. Убедитесь, что отверстие звездочки распределительного вала совмещено с меткой на крышке подшипника распределительного вала (3).
3. Убедитесь, что установочные метки совмещены (9)
4. Наденьте ремень против часовой стрелки, начиная со звездочки коленчатого вала.
5. Убедитесь, что ремень туго натянут между звездочками
6. С усилием прижмите ролик натяжителя к ремню при» вода ГРМ, чтобы натянуть ремень.
7. Слегка затяните болт ролика натяжителя (8).
8. Плавно проверните коленчатый вал по часовой стрелке так, чтобы два зуба звездочки распределительного вала прошли за установочную метку.
9. Поверните натяжитель против часовой стрелки для натяжения ремня, Используйте ключ-шестигранник.
10. Затяните болт ролика натяжителя (8). Момент затяжки: 42-54 Нм.
11. Нажмите на ремень с усилием 2 кг. Ремень должен прогнуться на 4-6 мм.
12. Если нет: отрегулируйте положение ролика натяжителя.
13. Проверните коленчатый вал на два оборота по часовой стрелке.
14. Убедитесь, что отверстие звездочки распределительного вала совмещено с меткой на крышке подшипника распределительного вала (3).
15. Убедитесь, что установочные метки совмещены (9).
16. Установите детали в порядке, обратном снятию.
17. Затяните болт шкива коленчатого вала (4). Момен-затяжки: 167-177 Нм.
голоса
Рейтинг статьи
Описание замены ремня ГРМ на Hyundai Tucson с двигателем 2.0 16v с фото и видео
Hyundai Tucson 2006 года с 16-клапанным двигателем G4GC (DOHC, 142 л.с.). Плановая замена ремня ГРМ на 60 000 км. пробега. Хотя данный двигатель оборудован системой изменения фаз газораспределения для впускных клапанов (CVVT) для замены ремня ГРМ особых приспособлений не потребуется. Меняем также все ремни навесных агрегатов, их три, натяжной и обводной ролик.
Поскольку помпа приводится не ремнем ГРМ ее не меняем. Вся процедура заняла два с половиной часа, за это время было выпито четыре чашки кофе, съедены два бутерброда и порезан один палец.
А вот и сам пациент.
Как мы и обещали под капотом двухлитровый рядный двигатель.
Схема сервисных ремней.
Перед тем как снять ремни привода навесных агрегатов, ослабляем четыре болта на десять крепящих шкивы помпы. Если этого не сделать сейчас, то после снятия ремней застопорить ее будет очень сложно. Ослабляем верхний и нижний болт гидроусилителя и сдвигаем его к двигателю.
Под гидроусилителем находится генератор, сфотографировать не удалось. Ослабляем нижний болт крепления и по максимуму выкручиваем регулировочный.
Снимаем ремень генератора и гидроусилителя. Откручиваем болты крепящие шкивы помпы и снимаем их. Запоминаем что снизу стоял маленький и какой стороной они стояли к помпе.
Откручиваем четыре болта на десять верхней зашитой крышке ГРМ.

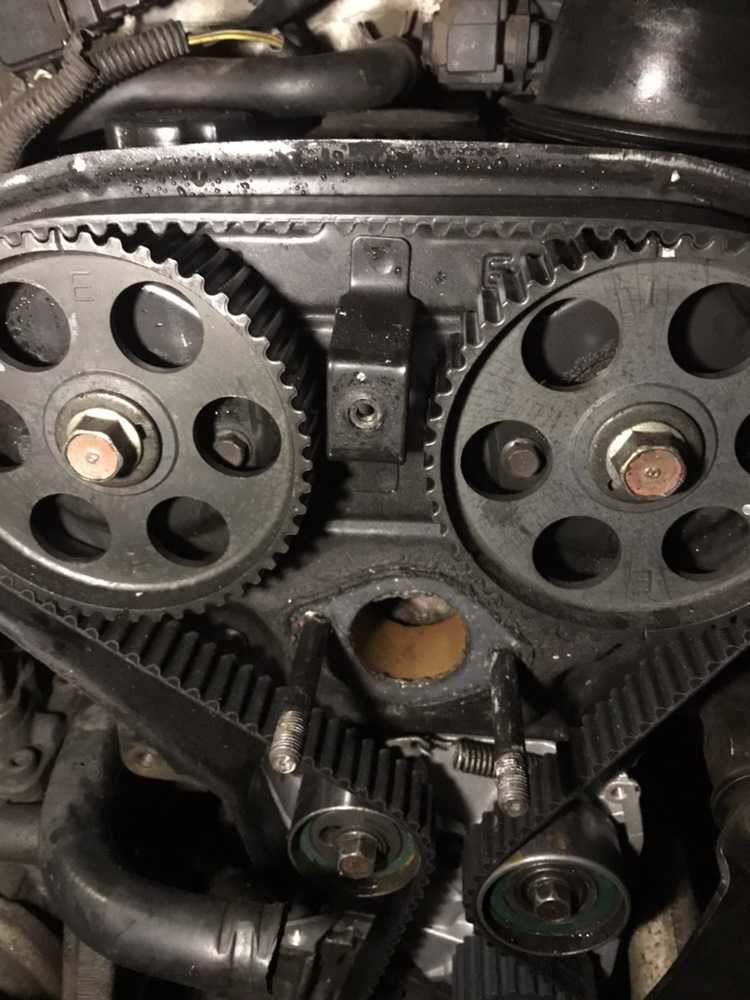

Снимаем защиту и поддонкрачиваем двигатель. Откручиваем три гайки и один болт крепящих опору двигателя.
Снимаем переднее правое колесо и откручиваем пластиковый брызговик.
Перед нами предстал шкив коленвала и натяжной ролик ремня кондиционера.
Откручиваем натяжной болт до ослабления ремня кондиционера и снимаем последний.
А теперь самое интересное. Выставляем верхнюю мертвую точку. За болт коленвала, обязательно по часовой стрелке, проворачиваем коленвал так что бы метки на шкиве и метка с буквой Т на защитной крышке совпали. Фотографировать очень неудобно поэтому покажем на снятых деталях.
Сверху на шкиве распредвала имеется небольшое отверстие, а не ГБЦ паз. Необходимо чтобы отверстие встало напротив паза. Поскольку заглядывать туда очень неудобно, проверяем так: в отверстие вставляем подходящею по размеру ровную железяку, я использую тонкое сверло. Смотрим сбоку и видим насколько точно мы попали в метку. На фото метки не совмещены для наглядности.
Откручиваем болт крепления шкива коленвала и снимаем его вмести с защитным колпачком. Для блокировки шкива используем самодельный стопор.
Откручиваем четыре болта держащих нижнею защитную крышку.

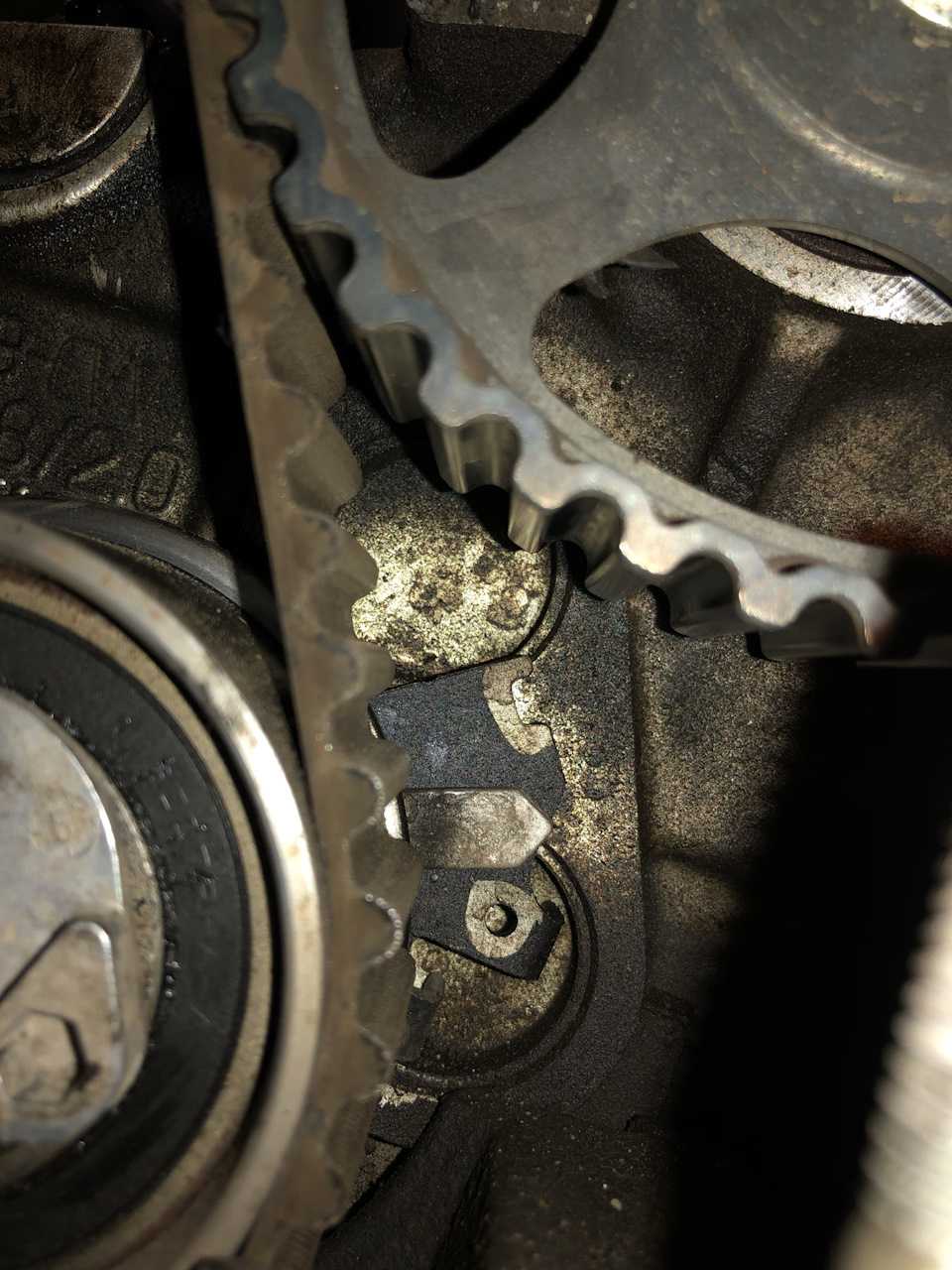

Снимаем ее. Метка на коленвале должна совпасть.

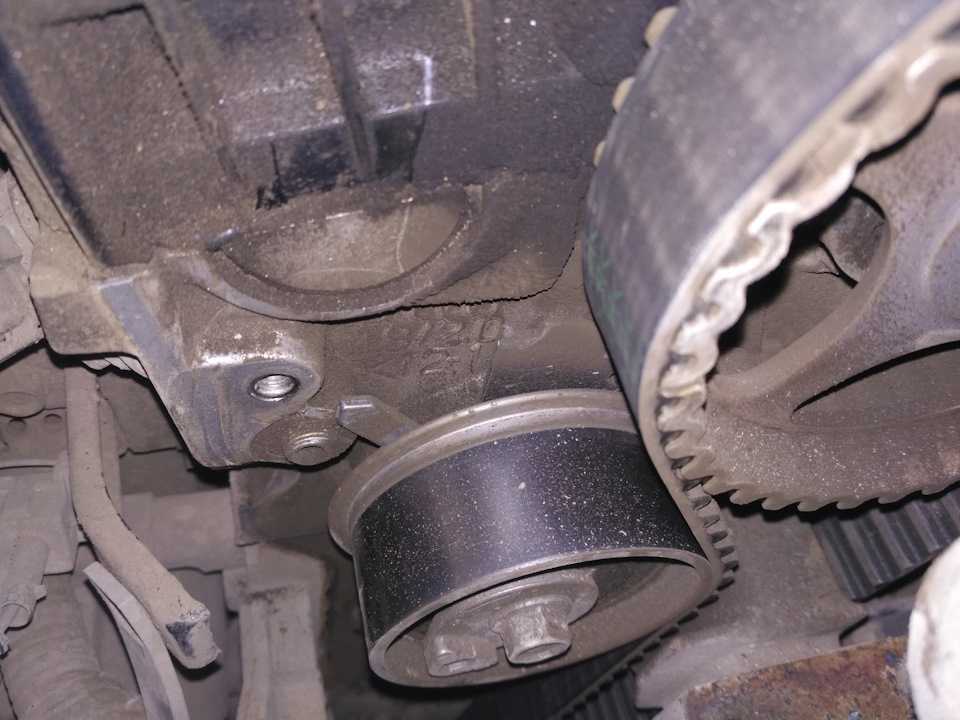

Откручиваем натяжной ролик и снимаем его. Запоминаем как он стоял.

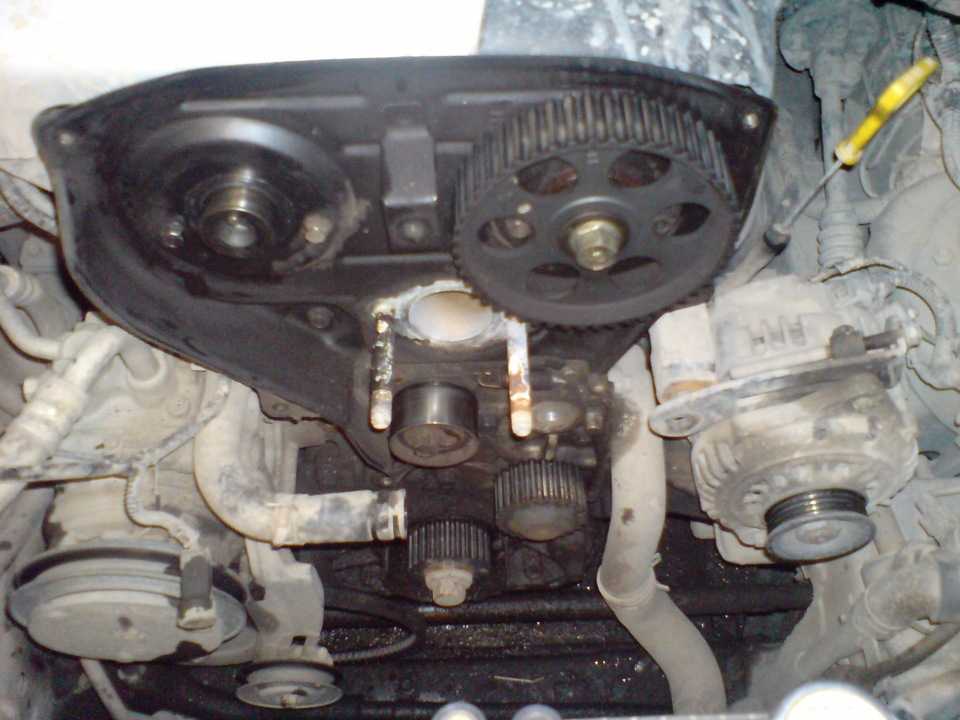

Снимаем ремень ГРМ и обводной ролик который находится справа посредине блока цилиндров.

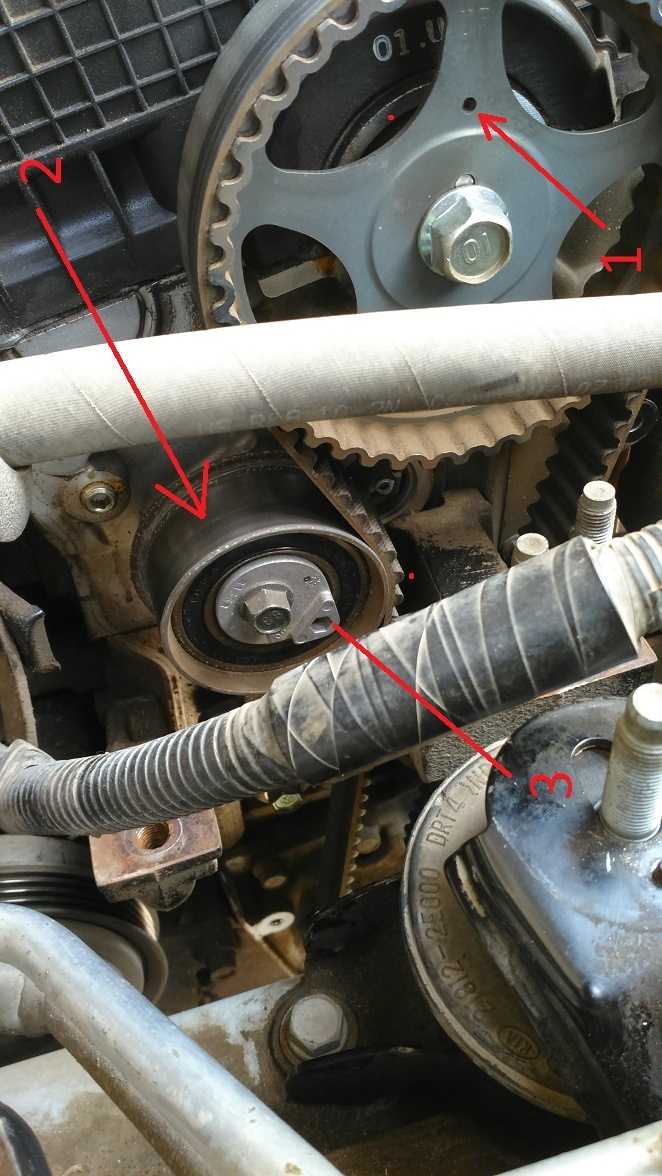

Ставим новые ролики. Натяжной ролик имеет направления натяжки, указано стрелкой и метку до которой должна дойти стрелка при правильной натяжке.
Проверяем совпадение вех меток.
Ставим новый ремень ГРМ, сначала одеваем на шкив коленвала, обводной ролик, шкив распредвала и натяжной ролик. Нисходящая ветвь ремня должна быть натянута, для этого на один два градуса поворачиваем шкив распредвала по часовой стрелки, одеваем ремень, поворачиваем шкив обратно. Еще раз проверяем все метки. Шестигранником проворачиваем натяжной ролик до момента, когда стрелка совпадет с меткой. Затягиваем натяжной ролик. Проворачиваем коленвал два оборота и проверяем совпадение меток. Так же проверяем натяжку ремня ГРМ по стрелки на натяжном ролике. В умной книге написано, что натяжка считается правильной если при прикладывании к ремню нагрузки в два килограмма его провис составляет пять миллиметров. Трудно представляется как это сделать, а тем более измерить.
Если все метки совпали и натяжка в норме, приступаем к сборке. Со шкивами помпы пришлось помучится, хоть они и имеют центрующий паз, но держать их и одновременно наживлять болты очень неудобно, поскольку расстояние до лонжерона порядка пяти сантиметров. Устанавливаем на место все детали в порядке обратном снятию. Заливаем все жидкости которые слили. Заводим автомобиль и с чувством глубокого самоудовлетворения отправляемся вперед на встречу приключениям. Вот такая, сравнительно несложная, процедура замены ремня ГРМ на тусане.
