Замена сцепления на Киа Рио

Такой узел как сцепление состоит в числе наиболее важных и ответственных систем автомобиля с механической трансмиссией. При эксплуатации практически все детали этого механизма подвержены постепенному износу, поэтому возникновение поломок является естественным фактором. Такое положение дел также применимо и к успешной корейской модели Киа Рио 2 и даже версии Киа Рио 3. В данной статье мы разберемся, как происходит замена сцепления, а также как отрегулировать сцепление на таком автомобиле, как Киа Рио 3.

Основной функцией узла сцепления служит обеспечение передачи вращающего момента от маховика мотора к трансмиссионным валам и дальше к колесам. Для управления данной системой фигурирует специальная педаль в салоне, при нажатии на которую происходит так называемый выжим сцепления, что подразумевает временное физическое прекращение взаимной связи между двигателем и трансмиссионным агрегатом. Это необходимо для того, чтобы безболезненно переключить передачу.

Для сцепления характерны некоторые поломки, обнаружить и исправить которые владелец может собственноручно. К примеру, когда при выжиме педали в салон доносится характерный шуршащий звук, то это свидетельствует об износе подшипника сцепления. Проблема устраняется только посредством замены данного элемента.

Также причиной возникновения посторонних шумов может служить некорректная работа самого диска сцепления. Когда проявление шумов наблюдается при изменении скоростного режима, то это может означать износ крепежных компонентов системы. Также система способна напомнить о себе через педаль сцепления, которая при наличии неисправности будет вибрировать в момент нажатия.

Все сказанное намекает владельцу на необходимость внимательно относиться к данному узлу, что позволит, как выявить неисправность, так ее и своевременно устранить, а также знать, как прокачать сцепление на таких моделях, как Киа Рио 2 и соответственно Киа Рио 3.

Принцип работы сцепления автомобиля Kia Rio

Принцип работы: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск закреплены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение — диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.

Когда необходима передача вращения от двигателя на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.

Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник, который перемещаясь, начинает давить на выжимные рычаги, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.

Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск. При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали сцепления и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.

Процесс осмотра и замены сцепления

Для того чтобы разобрать, осмотреть на наличие неисправностей, и заменить сцепление без посещения автосервиса, понадобится помощник и до 6-7 часов свободного времени. Всю процедуру можно провести в гаражных условиях. Необходимо наличие «ямы» или подъёмных механизмов.

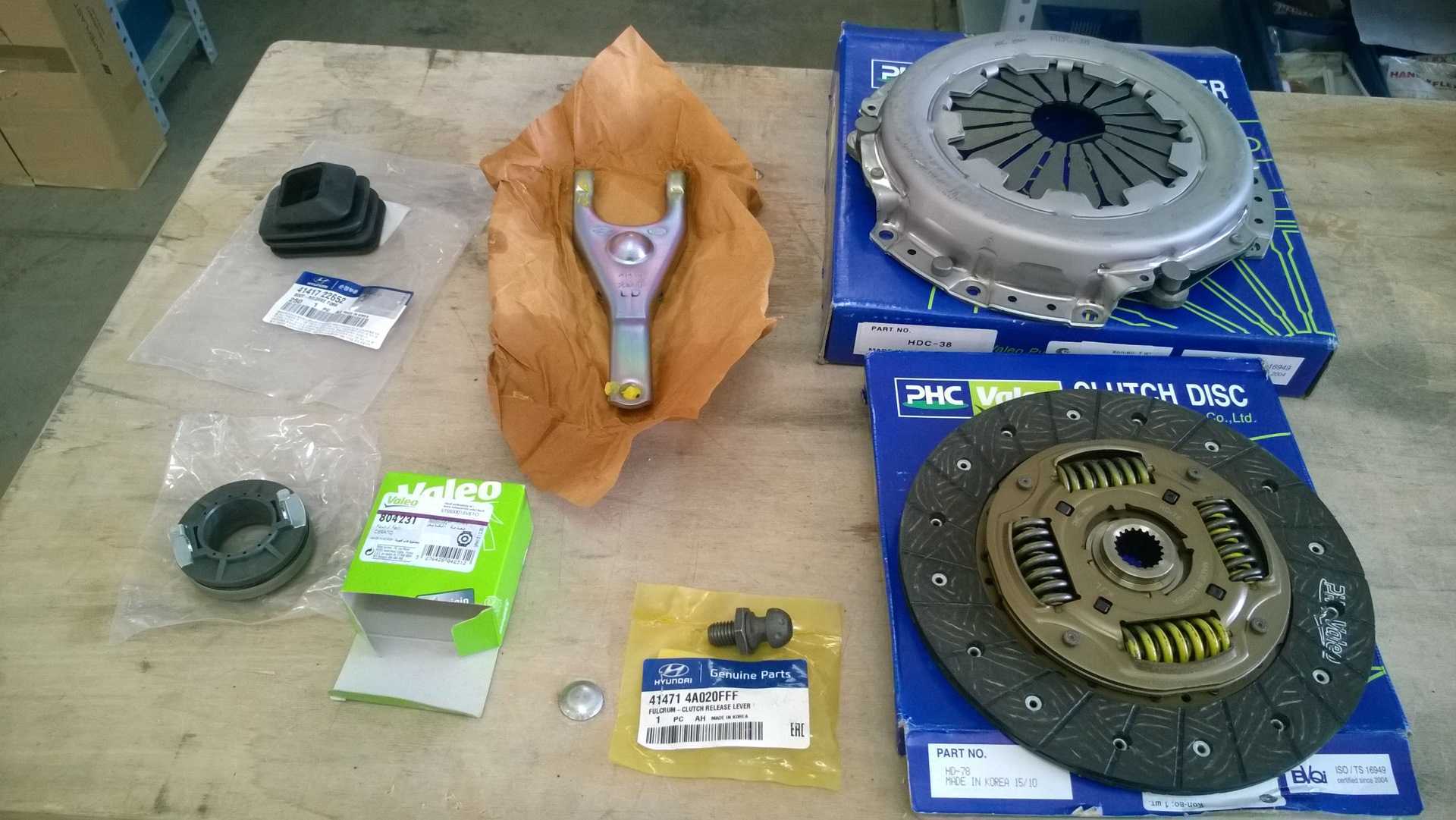

Необходимый инструмент

• Ключи с набором головок;
• отвёртки;
• запасные конструкционные части сцепления;
• сальник первичного вала КПП;
• краска;
• штангенциркуль;
• молибденовая смазка;
• перчатки.

Демонтаж и замена сцепления на Киа Рио

Давайте рассмотрим подробнее некоторые манипуляции с механизмом сцепления, указанные в таблицах выше.

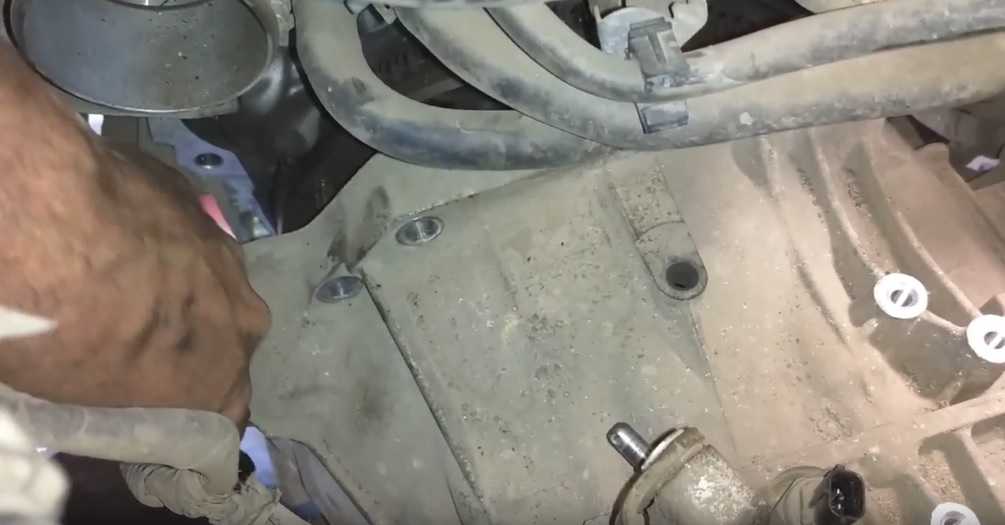

Для получения доступа к сцеплению, первым делом, необходимо демонтировать КПП.

Для того чтобы отсоединить нажимной и ведомый диски от маховика, нужно открутить шесть болтов, скрепляющих конструкцию воедино.

Чтобы маховик не прокручивался, можно вставить между зубьями отвёртку.

Выкручивание болтов лучше осуществлять постепенно: по два оборота на болт с переходом по кругу от одного к другому.

В процессе снятия поддерживайте ведомый диск от падения.

Теперь, необходимо провести тщательный визуальный контроль различных элементов сцепления.

Осмотрите ведомый диск и поверхность фрикционных накладок на предмет отсутствия трещин и общего износа.

Проверьте заклёпки. Утопление их головок не допускается менее 0,3 мм, при этом, не должно чувствоваться ослабление заклёпочных соединений. Подтверждение любого из этих признаков – прямая дорога к замене.

Обратите внимание на масляные подтёки на поверхности фрикционных накладок. Если заметили следы, необходимо проверить сальник первичного вала КПП и, при необходимости, заменить и его

Теперь, проверьте демпферные пружины ведомого диска. Для этого, постарайтесь рукой произвести их перемещение в гнёздах ступицы. При ослаблении пружин или их полной поломке – замените его.

Помимо этого, проверьте ведомый диск на «биение». При величине «биения» более 0,5 мм, замена так же необходима.

Следует провести осмотр поверхностей трения нажимного диска и маховика. Они подлежат замене, если были обнаружены глубокие царапины, риски, следы перегрева и сильного износа.

На диафрагменной пружине так же должны отсутствовать любые трещины и деформации. Места, в которых лепестки пружины контактируют с подшипником выключения сцепления, могут иметь износ не более 0,8 мм.

Не допускаются деформации и изменения геометрии соединительных звеньев кожуха и диска, а так же трещины и следы износа на опорных кольцах нажимной пружины.

Когда осмотр и замеры произведены, а части, непригодные для дальнейшей эксплуатации, заменены на новые, можно проводить сборку. Однако, прежде всего, необходимо оценить легкость перемещения ведомого диска по шлицам первичного вала КПП. В случае заедания, следует выявить его причины и устранить их.

Затем, нанести молибденовую смазку на шлицы ступицы ведомого диска.

Во время установки узла, для начала нужно провести установку ведомого диска, используя для этого оправку. Установить кожух, совмещая оставленные краской метки.

Не забудьте, чтобы выступающая часть ступицы ведомого диска «смотрела» в сторону диафрагменной пружины кожуха.

Останется только затянуть болты. Равномерно затягивайте их, по одному обороту на каждый. Затягивание желательно проводить по кругу, чередуя диаметрально-противоположные друг другу болты.

Теперь можно снять оправку, установить на место КПП и проверить работу сцепления.

Регулировка механизма

После установки новых деталей переходим к следующему этапу — отладке сцепления. Здесь нет ничего сложного, ведь вам не понадобится никаких определенных знаний и инструментов. Операция потребует лишь несколько ключей для подтягивания болтов и линейку для измерения расстояния.

Рассмотрим, как отрегулировать сцепление Киа Рио 3. Сначала надо проверить, насколько педаль ходит вхолостую. По всем стандартам ход должен быть от 6 до 13 миллиметров. Чтобы проверить этот показатель, понадобится выжать педаль до начала сопротивления. На следующем этапе нужно замерить расстояние от днища автомобиля до крайней точки положения педали.

После замеров приступаем к самому процессу регулировки. Он заключается в необходимости ослабить гайки и настроить датчик, показывающий все изменения педали. Если же после настройки ничего не произошло или она невозможна, то понадобится произвести замену всего агрегата.

В чём наши преимущества?

Сервисов технического обслуживания сегодня огромное множество. Для того чтобы устранить всевозможные неполадки, необходимо обратиться к нам, потому что:

1. Наши специалисты имеют профильное образование и многолетний стаж.

2. Наш автосервис оснащён современным оборудованием, необходимым для качественного ремонта.
3. Мы даём гарантии качества.
4. В короткие сроки устраняем всевозможные проблемы.
5. Наши цены удовлетворят огромное количество наших клиентов.

Проблема с автотранспортом доставляет массу неудобств. Любой водитель хочет как можно быстрее это исправить, причём качественно и недорого. Поэтому из огромного списка сервисов мы советуем именно нас.

А для того чтобы неисправности касались вашего автомобиля как можно реже, необходимо:

• Своевременно проводить ТО вашего автомобиля;
• Сменить агрессивную манеру управления на более спокойный стиль;
• Быстро реагировать на всевозможные признаки неполадок.

Необходимо быть более внимательным к своему автомобилю, чтобы он прослужил как можно дольше.

Как правильно заменить сцепление?

Итак, замена сцепления – это довольно простой процесс, хоть и требует затрат времени. Конструкция автомобиля Киа Рио 2012 года позволяет совершить такой ремонт самостоятельно, а займет это приблизительно 5 часов. Далее мы детально разберем, что и как нужно делать и в какой последовательности.

Сразу хочется отметить, что произвести замену сцепления в одиночку не получится – на некоторых этапах без помощника не обойтись. Сделать замену можно несколькими способами:

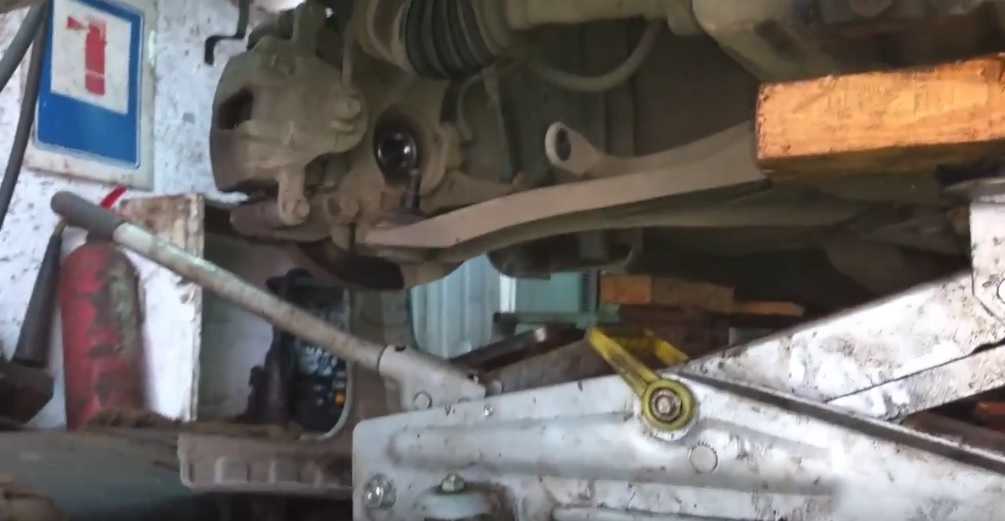

1. Поднять автомобиль на подъемнике;
