Предохранители kia optima с 2015 года

Passenger compartment

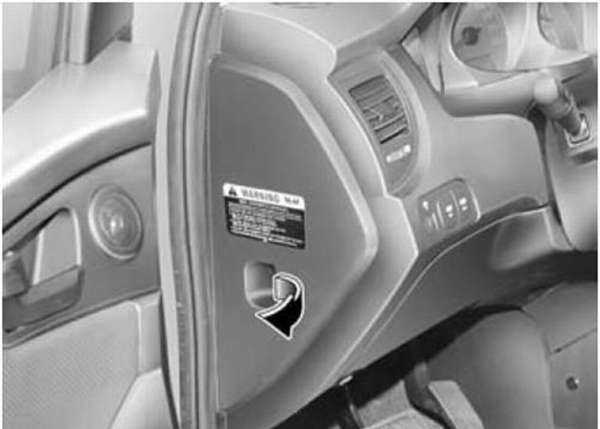

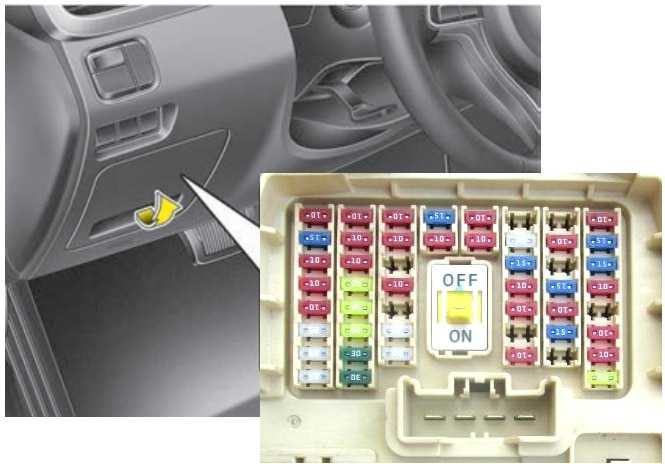

Located in the dashboard, on the driver’s side, behind the protective cover.

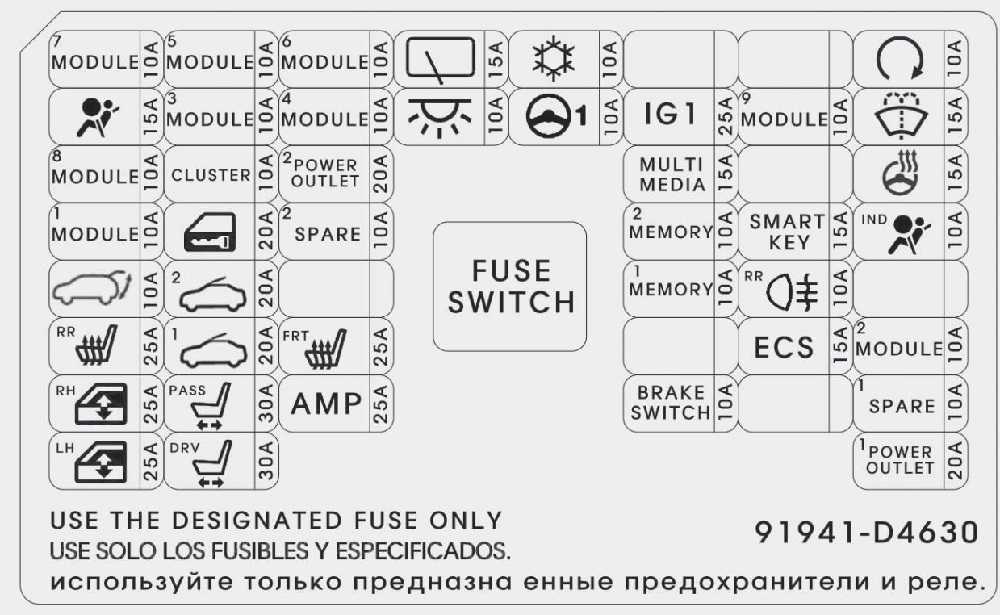

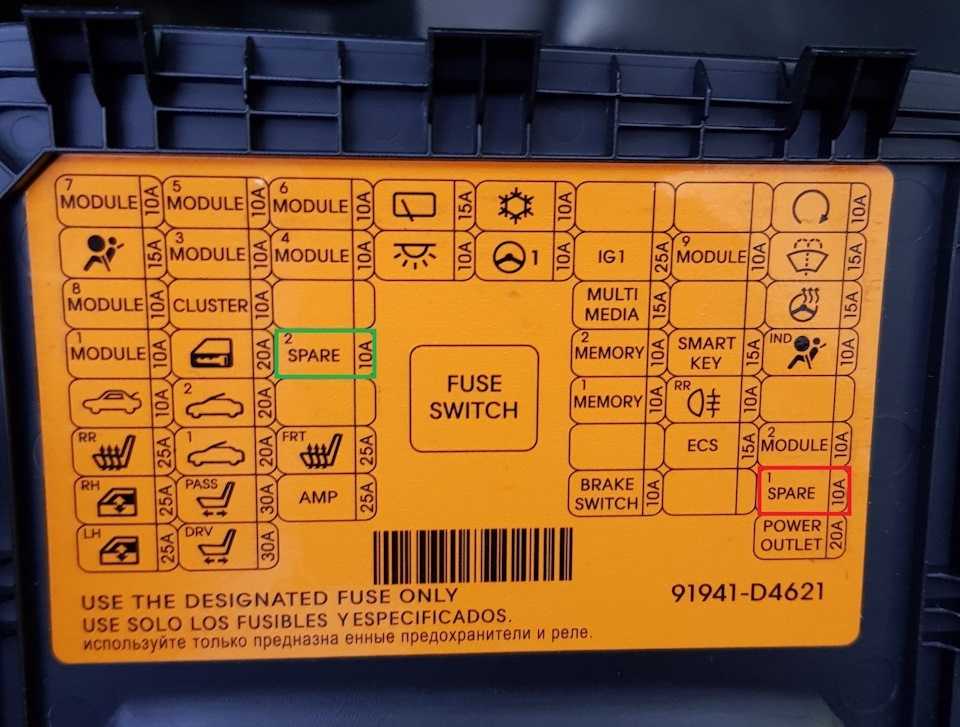

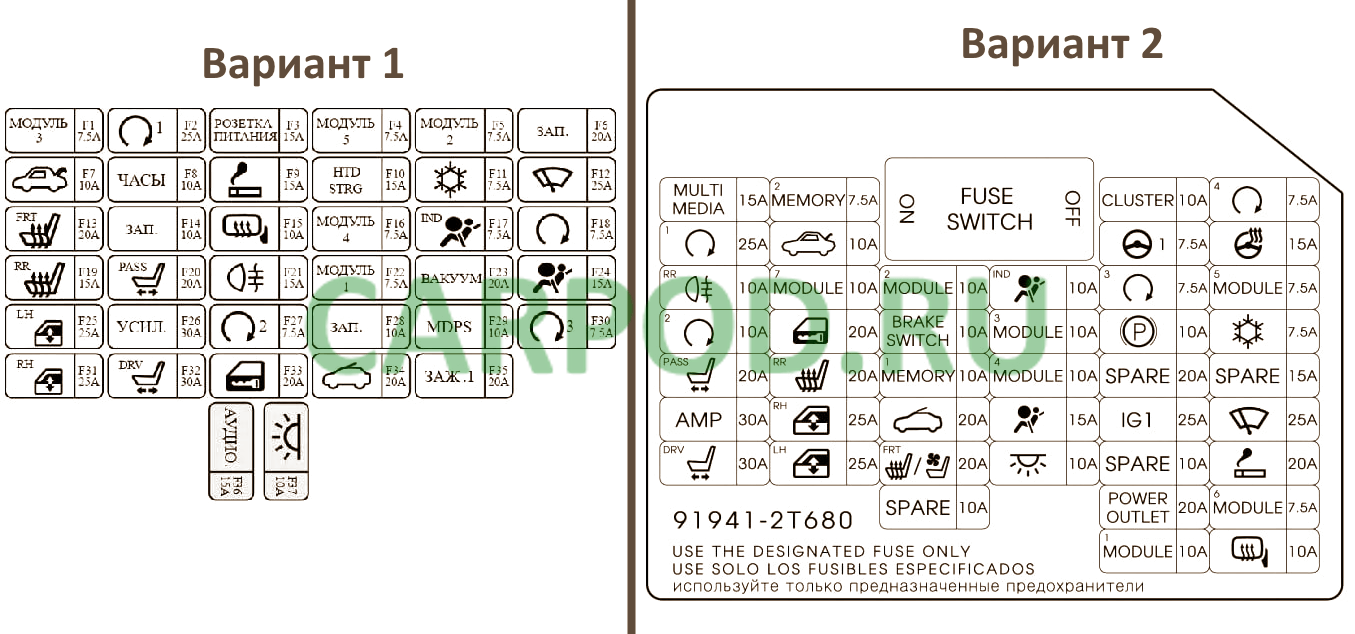

Legend

Protected components

MODULE 7	10A Around view unit, front seat ventilation control module, front seat heating control module, rear seat heating control module
MODULE 5	10A A / C control unit, electro chromatic mirror, shock stripe switch, left / right headlight, headlight range control module, audio / video and navigation head unit, lever to open fuel filler flap and boot lid, lever indicator gearshift, driver IMS module, driver IMS module, oil level sensor (D4FD), DC converter current in dc. current (amplifier) ​​/ (audio), front air ventilation control module, heated front seats with rear seat heaters
MODULE 6	10A BCM Smart Key Control Module
CONDIER	10A A / C Control Module, E / R Connection Panel (RLY. 3 – Fan Relay), Ionizer, Diesel Engine Connection Panel (RLY. 3/4 – PTC Heater Relay # 2/3)
«START»	10A ICM (security device relay) relay box [with smart key / IMMO. – A / T, DCT] Transmission range switch, PCM (G4KH / G4KE) [with smart key / IMMO. – M / T] PCM / ECM (G4ND / D4FD), Smart Key Control Module, E / R Backplane (RLY. 5 – Start Relay]
SAFETY BAG	15A SRS control module
MODULE 3	10A BCM, automatic transmission lever position, brake light switch, DBL module, keyboard, air conditioning control module
MODULE 4	10A Console Switch, Left / Right Non-Visible Collision Warning Radar, ECS Module, Parking Assist Control Module, Intelligent Cruise Control Module, FCA Frontal Collision Avoidance System Module, Lane Keeping Assist Module, Clutch Sensor
INTERIOR LAMP	10A Interior lamps and luggage compartment lamp
ELECTRIC POWER STEERING	7.5A MDPS Module (Column / Pillar) Steering Wheel Angle Sensor
IG1	25A PP block (fuse – GLOW, TCU2, ABS3, VACUUM PUMP2, ECU3)
MODULE 9	10A Immobilizer module, smart key control module
WASHER	15A Multi-function switch (wiper slow mode switch and washer glass)
MODULE 8	10A Air conditioning control module, door module driver / passenger
CLUSTER	Instrument cluster (IG1)
MULTI-A	15A Audio, audio / video and navigation head unit, low-voltage DC converter current in dc. current (audio)
HTD STRG	15A BCM (heated steering wheel)
MODULE 1	10A Console switch, key electromagnet, driver / passenger door module
DOOR LOCKING	20A Door Lock Relay, Door Unlock Relay, ICM Relay Box (Interlock Relay)
MEMORY 2	10A Horn Control Module, Ultrasonic Intrusion Protection Sensor
INT. KEY	15A Smart key control module
IND. CUSHION WITHOUT STY	10A Instrument Cluster (Airbag Indicator Power)
TRUNK	Trunk lid relay, fuel filler flap and trunk opener switch, trunk lid opener motor, ICM relay box (fuel filler flap open relay)
ROOF ROOF 2	20A Sunroof control module (roller)
MEMORY 1	10A Instrument cluster, A / C control module, diagnostic socket, BCM, wireless charging, driver IMS module, rain sensor, ICM relay box (door mirror folding / unfolding relay), safety indicator, automatic light sensor and photo sensor, driver / passenger door module
CONTRADICT. HEADLAMP, REAR	10A ICM Relay Box (Rear Fog Lamp Relay)
OBGR. SEAT, REAR	25A Rear seat heater control module
ROOF ROOF 1	20A Sunroof control module (glass)
HEATING. SEAT, PER.	25A Front seat ventilation control module, front seat heater control module
ECS SYSTEM	15A ECS Module
MODULE 2	10A Audio, audio / video and navigation head unit, keyboard, all-round view unit, amplifier, DC converter. current in dc. current (amplifier), DC converter current in dc. current (audio), electric outside mirror switch, onboard electronics control module BCM, wireless charger, rear USB charger, MTS emergency call module, E / R connection panel (RLY. 7 – socket relay)
ETC. EL. GLASS POD.	Right Power Window Relay, Rear Left Power Window Module, Rear Left Power Window Switch, Power Window Master Switch, Power Window Safety Module, Passenger Door Power Window Safety Module, Driver’s Door
P/SEAT PASS	25A Passenger Seat Manual Switch, Input Relay Module, Passenger Seat Backrest Limit Switch
REINFORCED.	25A Amplifier (JBL / MOBIS), DC converter current in dc. current (amplifier)
BRAKE SWITCH	10A Brake light switch, immobilizer module, smart key control module, start / stop button switch
P/WDW LH	25A Left Power Window Relay, Rear Right Power Window Module, Rear Right Power Window Switch, Power Window Master Switch, Driver’s Door Power Window Safety Module Passenger Door Power Window Safety Module
P/SEAT DRV	30A Driver seat manual switch, driver IMS module
POWER OUTLET	20A Cigarette Lighter Sockets

Некорректная работа реле прикуривателя

Если прикуриватель в автомобиле Kia Optima перестал работать, причиной может быть некорректная работа реле прикуривателя. Реле – это электромеханическое устройство, которое служит для управления электрической цепью. В случае прикуривателя, реле контролирует подачу электричества к нагревательному элементу и обеспечивает его правильную работу.

Загорания индикатора на панели приборов при нажатии на кнопку прикуривателя и отсутствие реакции со стороны прикуривателя могут свидетельствовать о неправильной работе реле. Однако, перед тем как делать выводы, необходимо убедиться, что проблема не связана с другими факторами, такими как поврежденные провода или неработающая батарея.

Для проверки работы реле прикуривателя, можно использовать мультиметр или сделать это визуально:

1. Сначала, выключите зажигание автомобиля и отсоедините аккумулятор, чтобы исключить возможность получения травмы.
2. Расположение реле прикуривателя может различаться в зависимости от года выпуска и модели автомобиля Kia Optima. Обычно, реле прикуривателя находится в блоке предохранителей под капотом. Используйте руководство пользователя для точного определения его местонахождения.
3. После нахождения реле, придайте ему легкий толчок, чтобы убедиться, что оно надежно подключено и не отсоединилось.
4. Включите зажигание и нажмите кнопку прикуривателя. При этом, реле прикуривателя должно щелкнуть. Если это не происходит, возможно, что реле неисправно и нужно заменить.

Если после проведенной проверки вы установили неисправность реле прикуривателя, вам потребуется приобрести новое реле и заменить его самостоятельно или обратиться к специалистам автосервиса Kia для проведения данной процедуры.

Неисправное реле прикуривателя может быть причиной некорректной работы прикуривателя в автомобиле Kia Optima. Если после проведенных проверок вы убедились, что проблема именно в реле, рекомендуется заменить его, чтобы восстановить работоспособность прикуривателя. В случае, если вы не уверены в своих навыках или не хотите самостоятельно производить замену реле, рекомендуется обратиться к специалистам автосервиса Kia для проведения данной процедуры.

Как заменить предохранители на Киа Оптима

Предохранители на автомобиле Киа Оптима защищают электрические цепи от перегрузок и коротких замыканий, их необходимо проверять и менять регулярно. Если вы заметили, что какая-то функция или прибор не работает, возможно, у вас сгорел предохранитель.

Чтобы заменить предохранители на Киа Оптима, выполните следующие шаги:

1. Подготовьтесь. Перед тем как начать, убедитесь, что автомобиль выключен и рукоятка с панели приборов находится в положении «Off». Вам понадобится набор запасных предохранителей соответствующего типа для вашей модели Киа Оптима.
2. Найдите блок предохранителей. Блок предохранителей обычно находится в подкапотном пространстве или на панели приборов в салоне автомобиля. Используйте руководство по эксплуатации для определения точного местоположения блока предохранителей на вашей модели Киа Оптима.
3. Откройте крышку блока предохранителей. Если блок предохранителей находится под капотом, снимите крышку, повернув ее в соответствующем направлении. Если блок предохранителей находится в салоне, найдите крышку на панели приборов и снимите ее при помощи отвертки или ключа.
4. Определите сгоревший предохранитель. Внутри блока предохранителей должна быть схема с расположением различных предохранителей и их номиналами. Используйте схему, чтобы определить сгоревший предохранитель.
5. Извлеките сгоревший предохранитель. При помощи пассажирской петли или щипцов аккуратно извлеките сгоревший предохранитель из пластикового держателя.
6. Установите новый предохранитель. Вставьте новый предохранитель в пластиковый держатель и убедитесь, что он плотно встал на место.
7. Закройте крышку блока предохранителей. Передвиньте крышку блока предохранителей обратно на место и зафиксируйте ее.

После замены предохранителя проверьте работу соответствующей функции или прибора в автомобиле. Если проблема не решена, возможно, требуется дальнейшая диагностика электрической системы вашего Киа Оптима.

Предохранители Kia Rio II

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) может быть два блока с предохранителями и реле.

Основной блок

Основной блок моторного отсека расположен с левой стороны автомобиля (если лицом к машине смотреть на капот, то вправо).

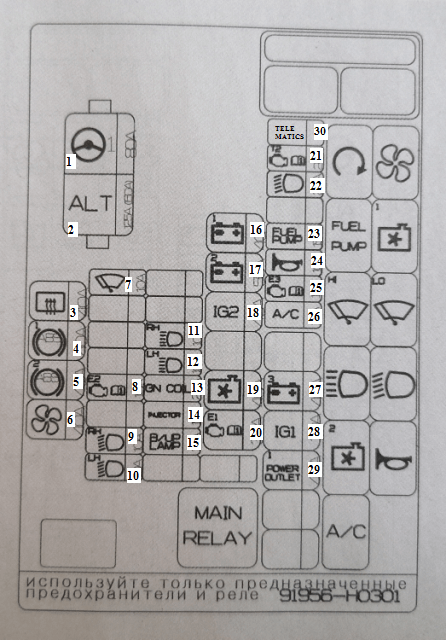

Обозначение предохранителя

Схема предохранителей в главном блоке моторного отсека

нет на диаграмме	Название предохранителя	Предохранитель	Защищенная цепь
1	МДПС 1	80 А	Электроусилитель руля (MDPS)
2	Генератор (ALT)	Двигатель 1,4 л: 125 А Двигатель 1,6 л: 150 А	Предохранители — аккумулятор 1, аккумулятор 2, зажигание 2, нагреватель топливного фильтра, вентилятор охлаждения, ECU1, TCU2, ближний свет, топливный насос, звуковой сигнал, ECU3, кондиционер, аккумулятор3, зажигание1, розетка1
3	Обогрев заднего стекла	40 А	Распределительная коробка панели приборов (реле обогрева заднего стекла)
4	АБС 1 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
5	АБС 2 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
6	Поклонник	40 А	Реле вентилятора кондиционера
7	Дворники	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
восемь	ЭБУ 2 (E2)	10 А	Соединительный разъем
девять	Ближний свет правой фары (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближнего света (LH)	10 А	Ближний свет, левая фара
одиннадцать	Правая фара дальнего света (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальнего света (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (КАТУШКА ЗАЖИГАНИЯ)	20 А	Катушки зажигания №1-4, конденсатор
14	Инжектор (INJECTOR)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и трансмиссией), ЭБУ электронного ключа, форсунки №1-4
15	Фары заднего хода (лампа B / UP)	10 А	Переключатель фонарей заднего хода
16	Батарея 1	40 А	Распределительная коробка комбинации приборов (предохранители — задний противотуманный свет, дневные ходовые огни, фары, аудиосистема, замок двери, датчик положения педали тормоза)
17	Аккумулятор 2	50 А	Распределительная коробка панели приборов (предохранители — электрические стеклоподъемники, левая противомоскатная дверь, обогрев заднего сиденья, реле электрического стеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Замок зажигания, соединительный блок PDM (реле IG2), реле стартера
19	Вентилятор	40 А	Реле вентилятора охлаждения №2, реле вентилятора охлаждения №1
ветры	ЭБУ 1 (E1)	30 А	Главное реле
21 год	MA 2 (T2)	20 А	PCM (комбинированный модуль управления двигателем и трансмиссией)
22	Левый ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер (A / C)	10 А	Реле кондиционера
27	Аккумулятор 3	40 А	Распределительная коробка панели приборов (предохранители — стоп-сигнал, электронный ключ, будка экстренного вызова, указатель поворота, противотуманная фара, иммобилайзер, реле задних фонарей)
28 год	Зажигание 1 (IG1)	30 А	Замок зажигания, блок реле PDM (реле IG1, реле ACC)
29	Розетка 1	40 А	Распределительная коробка панели приборов (реле розетки)
тридцать	Телематика	10 А	Устройство мониторинга

Обозначение реле

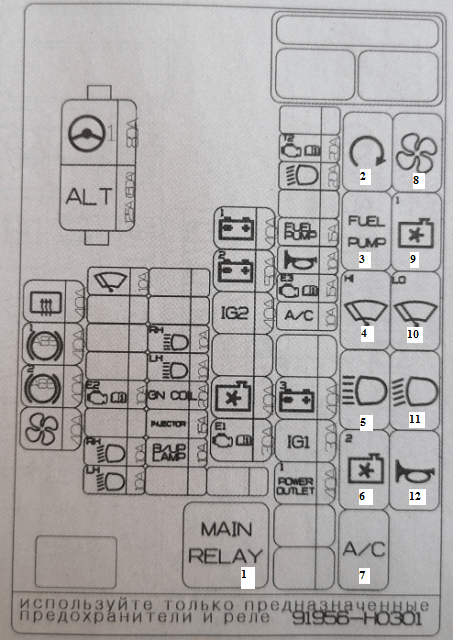

Схема реле в моторном отсеке

нет на диаграмме	Название реле	Вид
1	Главное реле	МИНИ
2	Реле стартера	МИКРО
3	Реле топливного насоса	МИКРО
4	Реле нет. 2 дворника	МИКРО
5	Реле дальнего света	МИКРО
6	Реле вентилятора охлаждения №2	МИКРО
7	Реле кондиционера	МИКРО
восемь	Реле вентилятора кондиционера	МИКРО
девять	Реле вентилятора охлаждения №1	МИКРО
10	Реле нет. 1 дворник	МИКРО
одиннадцать	Реле фар	МИКРО
12	Реле звукового сигнала	МИКРО

Дополнительный блок

Схема

Вот реле и предохранители, отвечающие за подогрев (особенно обогреватель лобового стекла)

При проверке блока предохранителей также см. Схему, расположенную под крышкой блока предохранителей.

После проверки предохранителей под капотом (в моторном отсеке) убедитесь, что крышка агрегата закрыта до щелчка, иначе может произойти повреждение электрической системы из-за попадания воды в агрегат.

Какие предохранители на Kia Rio

На вопрос, какие предохранители используются на Kia Rio и X (X-line) 4 поколения, мы отвечаем:

В автомобиле используются предохранители трех типов:

1. Тип ножа (для малых токов);
2. Картридж;
3. Мультиплавы (на большие токи).

Розетка в Kia Optima

Розетка в Kia Optima представляет собой удобное устройство, которое позволяет подключать различные электронные приборы прямо в автомобиле. Это особенно полезно во время длительных поездок, когда необходимо зарядить мобильные устройства или использовать другие электронные аксессуары.

Розетка располагается в салоне автомобиля и обычно находится на центральной консоли, возле рулевого стола или в задней части салона для пассажиров задних рядов. Она имеет стандартный формат и может принимать различные виды разъемов, такие как USB или прямой вход питания.

Для использования розетки в Kia Optima достаточно вставить подходящий разъем в гнездо и подключить требуемый прибор. Перед подключением следует убедиться, что прибор совместим с электрической системой автомобиля и не превышает максимально допустимое потребление энергии.

Если розетка в Kia Optima перестает работать, возможно, что вышел из строя предохранитель, защищающий ее от перегрузок и короткого замыкания. Для замены предохранителя следует ознакомиться с инструкцией по эксплуатации автомобиля, чтобы найти его местоположение и правильные характеристики предохранителя.

Замена предохранителя розетки в Kia Optima обычно производится следующим образом:

1. Откройте крышку щитка предохранителей, который находится в салоне автомобиля или в багажном отделении.
2. Найдите предохранитель, отвечающий за работу розетки, согласно информации в инструкции по эксплуатации.
3. Снимите предохранитель, используя пассатижи или специальные клещи.
4. Установите новый предохранитель того же типа и характеристик.
5. Закройте крышку щитка предохранителей.

После замены предохранителя розетка в Kia Optima должна заработать нормально. Если проблемы с работой розетки продолжаются, рекомендуется обратиться в авторизованный сервисный центр для диагностики и ремонта.

Основные виды предохранителей

Условно предохранители можно поделить на внешние и внутренние, поэтому важно правильно установить место локализации поломки, чтобы экстренно ее устранить. В салоне и под капотом есть особые защитные приспособления для нормализации подачи тока. Предохранители в салоне

Предохранители в салоне

В салоне установлено много предохранителей, но среди основных можно выделить несколько вариантов.

Название	Описание
TAIL RH	Предохранитель для управления освещением транспортного средства, в том числе и фар.
RR HTR	Устройство для обогрева заднего стекла автомобиля.
HAZARD	Реле аварийной сигнализации для бесперебойного соединения.
ECU(B+)	Блок управления трансмиссией и иммобипайзером.
RR WIPER	Предохранитель для панели приборов, который позволяет удобно и безопасно пользоваться открывшимися функциональными возможностями.
C/LIGHTER	Предохранительный блок для прикуривателя.
S/HTR	Реле для включения и выключения обогрева сидений у водителя и пассажира.

Предохранители под капотом

Под капотом сконцентрированы, в основном, технические детали, поэтому обеспечивается точное и слаженное функционирование всего автомобиля без какой-либо вероятности перегорания проводов.

В таблице представлены основные виды предохранителей, используемых в моторном отсеке автомобиля Киа Спортейдж 2.

Название	Описание
ALTERNATOR	Устройство для работы аккумуляторной батареи и системы переменного тока.
BLOWER	Предохранитель для работы вентилятора.
ECM	Главное предохранительное реле, которое дополнительно отвечает за работу топливного насоса.
4WD	Реле предохранителя для обеспечения нормальной работы двигателя.
ATM	Предохранитель автоматической коробки переключения передач.

Преимущества использования розетки в Kia Optima

Розетка является одним из дополнительных удобств, предлагаемых в автомобиле Kia Optima. Наличие розетки в салоне автомобиля позволяет использовать электрические устройства и заряжать их во время поездок. Это очень полезная функция, которая приносит множество преимуществ владельцам Kia Optima.

• Удобство в использовании: Розетка расположена в удобном месте салона, что позволяет легко подключать и заряжать различные электрические устройства, такие как ноутбуки, смартфоны, планшеты и другие гаджеты. Благодаря этому, водитель и пассажиры могут комфортно проводить время во время поездок и не беспокоиться о разрядке их устройств.

• Возможность работы в дороге: Благодаря наличию розетки, водитель или пассажиры могут выполнять работу или делать неотложные дела во время поездки. Например, можно подключить ноутбук и работать над проектом или отвечать на электронные письма. Это особенно полезно при длительных поездках или поездках в командировку.

• Зарядка устройств: Розетка позволяет заряжать различные электронные устройства, что является особенно важным для владельцев смартфонов, планшетов или навигационных систем. Благодаря наличию розетки, можно быть уверенным, что устройства всегда будут заряжены и готовы к использованию.

Использование розетки в Kia Optima имеет множество преимуществ, которые делают поездки более комфортными и удобными, предоставляя возможность заряжать и использовать различные электронные устройства. Если вам нужно быть всегда на связи или работать в дороге, то наличие розетки в Kia Optima будет очень полезным функциональным элементом автомобиля.

Обрыв или короткое замыкание в системе прикуривателя

Если прикуриватель в Kia Optima перестал работать, одной из возможных причин может быть обрыв или короткое замыкание в системе прикуривателя.

Обрыв в системе прикуривателя может возникнуть из-за повреждения проводов, соединяющих прикуриватель с аккумулятором автомобиля. Провода могут стереться, обрезаться или разорваться в результате их старения или неправильной эксплуатации.

Короткое замыкание, с другой стороны, происходит, когда провода прикуривателя приходят в контакт друг с другом или с каркасом автомобиля. Это может вызывать перегорание предохранителей или повреждение системы электропитания автомобиля.

Чтобы устранить обрыв или короткое замыкание в системе прикуривателя, необходимо выполнить следующие шаги:

1. Проверьте состояние проводов прикуривателя. Осмотрите их на предмет повреждений, разрывов или обрывов. Если необходимо, замените поврежденные провода.
2. Убедитесь, что провода прикуривателя надежно подключены к аккумулятору автомобиля. Проверьте клеммы аккумулятора на наличие окисления или загрязнений и, при необходимости, очистите их.
3. Проверьте предохранители, отвечающие за работу прикуривателя. Убедитесь, что они не перегорели. Если предохранитель перегорел, замените его новым предохранителем соответствующего номинала.
4. При необходимости, протестируйте систему прикуривателя на работоспособность, подключив другое устройство, такое как зарядное устройство для мобильного телефона, к прикуривателю. Если устройство начинает заряжаться, это может указывать на отсутствие обрыва или короткого замыкания в системе прикуривателя.

В случае, если после выполнения указанных шагов прикуриватель все еще не работает, рекомендуется обратиться в автосервис Kia для диагностики и устранения проблемы.

Где предохранитель кондиционера на Киа Оптима?

Теперь мы будем искать где предохранитель кондиционера на вашем Kia Optima является. Система кондиционирования воздуха связана с несколькими электронными элементами, и на вашем автомобиле может быть несколько предохранителей, в зависимости от года выпуска и имеющихся у нее опций. Однако, помимо предохранителей, есть еще реле, которое управляет правильным процессом кондиционирования воздуха. Мы будем помогать вам один за другим Найдите предохранитель и реле кондиционера на вашем Kia Optima .

Замена предохранителей внутреннего кондиционера вашего Киа Оптима

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего автомобиля Kia Optima. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы определите его точное положение благодаря руководству по эксплуатации вашего Kia Optima

Просмотрите руководство по эксплуатации на крышке блока предохранителей

чтобы найти предохранитель (-ы) кондиционера вашего Kia Optima , проверьте все предохранители со словом «кондиционер» в их названиях.

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала. Если один из них вышел из строя, замените его новым предохранителем

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера вашего Киа Оптима

Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:

• Откройте блок предохранителей вашего Kia Optima, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или сверьтесь с руководством по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители как предохранитель стартера на Киа Оптима, или предохранитель звукового сигнала, не думайте дважды, чтобы ознакомиться с нашим веб-контентом, посвященным этим предохранителям.

Если вы хотите больше руководств по Kia Optima, перейдите на наш Kia Optima категория.

Как заменить предохранитель

Если вы столкнулись с проблемой неработающей розетки в автомобиле Kia Optima, возможно, дело в перегоревшем предохранителе. В этом случае следует заменить предохранитель. Для этого выполните следующие шаги:

1. Откройте крышку блока предохранителей, который находится под рулем автомобиля.
2. Найдите предохранитель, соответствующий розетке, которая перестала работать. Обычно предохранители различных систем обозначены специальными символами или цифрами.
3. Аккуратно извлеките перегоревший предохранитель с помощью плоскогубцев или специальной пинцетки.
4. Вставьте новый предохранитель в тот же слот, из которого был извлечен старый.
5. Проверьте работу розетки, чтобы убедиться, что проблема была решена.

Если после замены предохранителя розетка всё еще не работает, возможно, виновато нечто другое, например, электрический провод или сама розетка. В таком случае лучше обратиться к профессионалам для диагностики и ремонта.

Порядок замены предохранителя

Для замены предохранителя розетки на Kia Optima следуйте следующим шагам:

1. Выключите двигатель и зажмите ручной тормоз.
2. Откройте крышку блока предохранителей, которая расположена на панели приборов, слева от руля. Удостоверьтесь, что двигатель полностью остановлен и ключ зажигания выведен в положение «LOCK».
3. Найдите предохранитель, который отвечает за розетку. Обычно на крышке блока предохранителей есть схема расположения предохранителей и их назначение. Воспользуйтесь этой схемой для быстрого определения нужного предохранителя.
4. С помощью плоскогубцев или специального предохранительного ключа аккуратно вытащите поврежденный предохранитель. Проверьте его на наличие перегоревших проводов или признаков повреждения.
5. Установите новый предохранитель в отверстие и убедитесь, что он правильно зафиксирован и не вибрирует.
6. Закройте крышку блока предохранителей и убедитесь, что она надежно зафиксирована.
7. Заведите двигатель и проверьте работу розетки. Убедитесь, что устройство подключено к розетке правильно и отображает признаки работы.

Если проблема с розеткой не была решена после замены предохранителя, рекомендуется обратиться к специалисту сервисного центра Kia для более глубокой диагностики и ремонта.

Engine compartment

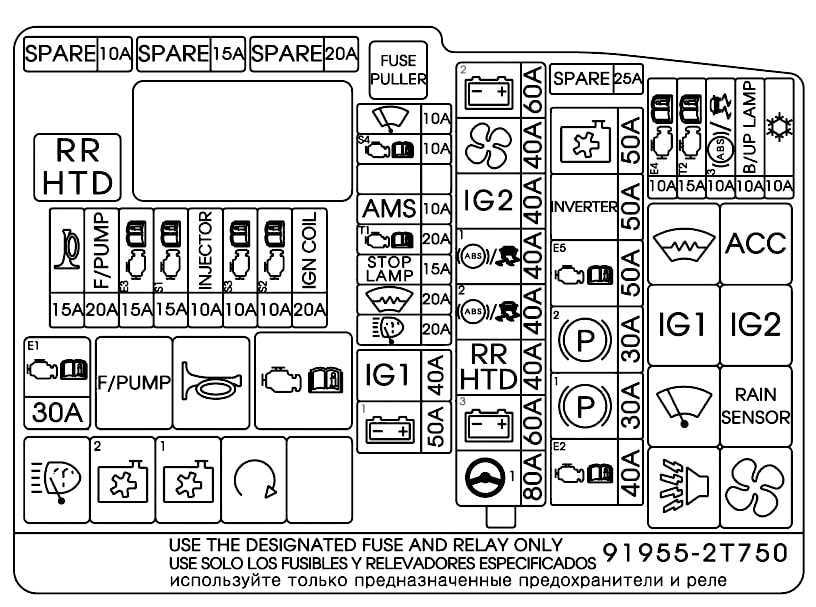

Main fuse box

Located on the left side of the engine compartment.

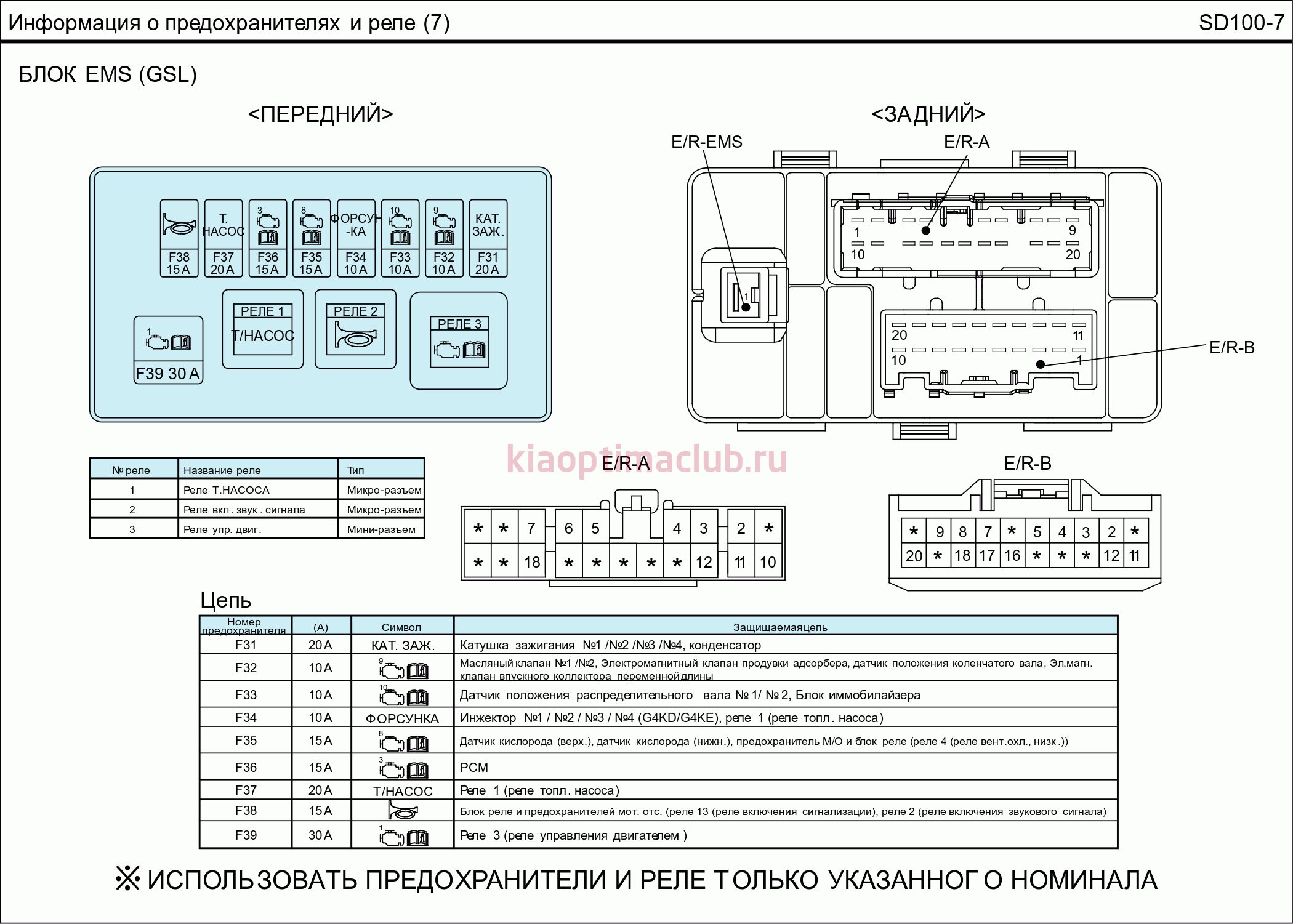

Diagram

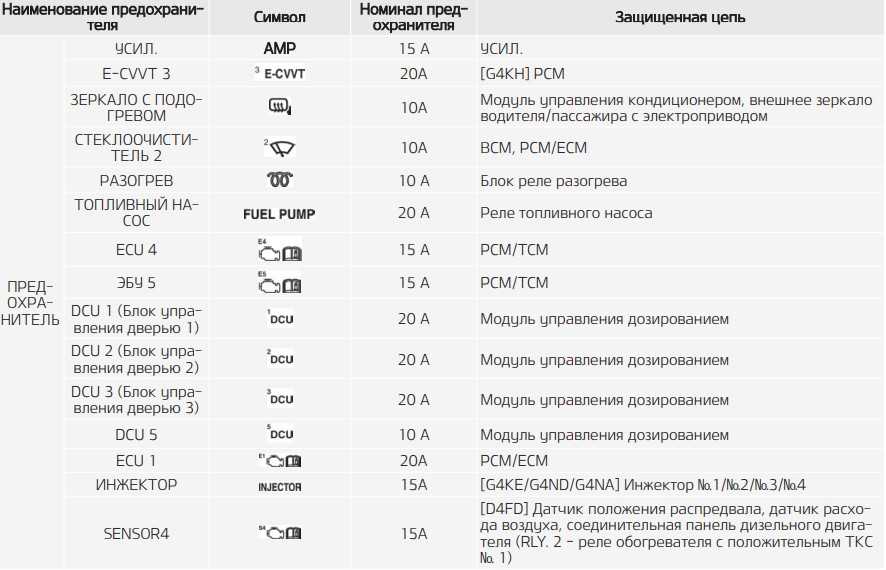

Designation

Assignment

MDPS1	80A MDPS unit (column type)
COOLING FAN 2	60A [G4KH / G4FJ] Cooling Fan Relay 1, Cooling Fan Relay 2
COOLING FAN 1	50A Cooling fan relay 1
B+ 3	50A Intelligent backplane (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS
REAR HEATED	50A Rear Heated Relay
DCT1	40А TCM
BLOWER	40A Blower relay
POWER OUTLET 1	40A Power socket relay
IG2	30A [W / O Smart Key] Start Relay, Ignition Switch, Start Relay, PCB Block (IG2 Relay)
MDPS 2	100A MDPS Block (Rack)
B+1	60A Intelligent connection block (fuse – SUNROOF1, SUNROOF2, S / HEATER RR, P / SEAT DRV, P / SEAT PASS, P / WINDOW LH, P / WINDOW RH, TRUNK)
B+5	60A PCB block (engine control relay, fuse – TCU1, ECU2, FUEL PUMP, HORN, WIPER1)
B+2	60A Intelligent distribution block (IPS 1, IPS 4, Fuse – AMP, S / HEATER FRT)
ABS1	40A ESC control module
IG1	40A Ignition Switch [W / O Smart Key], PCB Assembly (IG1 / ACC Relay)
DCT 2	40А TCM
ABS 2	30A ESC control module, universal diagnostic socket
B+4	40A Intelligent Distribution Unit (Leakage Circuit Breaker Fuse – INTERNAL LAMP, MEMORY 1, MULTIMEDIA, Fuse – DOOR LOCK, MODULE 1, INTELLIGENT KEY, BRAKE SWITCH)
E-CVVT 1	40A E-CVVT Relay
VACUUM PUMP 1	20A Vacuum pump
DEICER	20A RLY. 10 (anti-icer relay)
AMS	10A Battery sensor
E-CVVT 2	20А PCM
A / CON	10A Air conditioning control module
E-CVVT 3	20А PCM
HEATED MIRROR	10A Air conditioning control module, outside mirror, driver / passenger, electric
WIPER 2	10А BCM, PCM / ECM
H/LAMP HI	20A High beam headlamp (relay)
FUEL PUMP	20A Fuel pump relay
ECU 1	20А PCM / ECM
SENSORS 2	10A E / R Junction Box (Fuel Pump Relay, Cooling Fan Relay 1/2), Oil Control Valve (Exhaust), Purge Control Solenoid Valve, Variable Air Flow Solenoid Valve, CanisterClose Valve
TCU 2	15A Gearbox switch, TCM
ABS 3	10A ESC module, multipurpose control connector
POWER OUTLET 3	20A Rear socket
B/UP LAMP	10A PCM / TCM, Gear shift switch, Audio, Electrochromic mirror, Rear combination lamp (IN) LH / RH
SENSOR 1	15A Oxygen sensor (up / down)
IGN COIL	20A Ignition coil No. 1 / No. 2 / No. 3 / No. 4
ECU 2	10А PCM / ECM
TCU 1	10А PCM / TCM
VACUUM PUMP 2	10A Vacuum pump, vacuum circuit breaker
ECU 2	10А PCM / ECM
POWER OUTLET 2	20A Front socket No. 1
HORN	20A Signal Relay, ICM Relay (Burglar Alarm Relay)
WIPER 1	30A Wiper relay

Additional box

Installed on vehicles with diesel engines.

Diagram

Appointment

• 80A – Glow plugs (Heating relay block)
• 40A – Fuel filter heater (relay)
• PTC HEATER – additional heater

Main fuse

The main power fuse is located on the positive terminal of the battery and is designed as a high-power fusible link.

And if you have any questions, ask them in the comments.
