Установка камеры заднего вида на Kia Rio

Сегодня на рынке появляется множество современных электронных устройств, которые пополняют список оборудования, призванного обеспечивать высокий уровень безопасности и комфорта. Так, еще совсем недавно у водителей вызывали настоящий восторг парктроники, а теперь это обыденные устройства, позволяющие водителю безопасно припарковаться.

Производитель практичного и популярного на отечественном рынке автомобиля Киа Рио регулярно его оснащает новыми электронными аксессуарами. Стоит рассмотреть камеру заднего обозрения. Для автомобиля Киа Рио она бывает в 2-х исполнениях: стандартном и штатном. Функциональные возможности обоих классов идентичны и отличаются только способом установки.

Особенности монтажа устройства

Первоначально удаляется обшивка багажного отделения. Работать следует как можно аккуратнее, так как в противном случае есть риск повредить материал. Затем снимают фонарь подсветки номера. Камера заднего хода устанавливается аккуратно и плотно в гнездо и фиксируется скобами и винтиками.

Следующий этап – подсоединение проводки. В комплектацию традиционно входит шнур с двумя разъёмами. Один из них подключает камеру, а другой – питание задней фары.

После подсоединения проводки устройство Kia Rio будет работать, но перед поездкой не забудьте вернуть подсветку номера на своё место. Для трансляции на мониторе видеокабель протягивают до места экрана.

Преимущества установки

Что дает установка видеокамеры заднего вида водителю Kia Rio?

По сравнению с парктроником она имеет следующие преимущества:

• обзор пространства за багажником автомобиля полный. Другие машины, особенности разметки и дорожной ситуации можно рассмотреть внимательно, при необходимости увеличив. Препятствие можно увидеть и оценить степень его опасности;
• установленная у номерного знака камера выглядит элегантно и эстетично. Для ее установки, в отличие от монтируемых к бамперу датчиков парктроника, нет необходимости сверлить отверстия в корпусе, особенно если уже предусмотрен крепежный болт;
• ряд моделей камер может работать в инфракрасном диапазоне в ночное время, а веб-камеры способны передавать информацию на сервер, где она может храниться и обрабатываться;
• автомобильные камеры имеют функцию проецирования на изображение парковочной разметки, что поможет водителю ориентироваться в тесных городских пространствах.

Какой комплектацией обладает камера и как ее смонтировать?

Как отмечалось, среди доступных для KIA Rio камер присутствуют устройства двух типов. Универсальная категория оборудования одинаково хорошо подойдет к различным моделям, невзирая на поколение их происхождения. Штатное устройство следует подбирать под конкретную модификацию «корейца». Первый тип подлежит монтажу в багажную дверь (в место под номерным знаком), а второй можно приобрести в комплексе с фонарем, предназначенным для подсветки заднего номера авто.

Вместе с элементом видеосъемки может поставляться дисплей, однако в большинстве вариантов его приобретают отдельно. В обязательный комплект к элементе производители прилагают видеокабели. Их длина достигает шести метров. Генерируемая камерой картинка, подлежит транслированию в специальный монитор, который интегрирован в салонное зеркало заднего обзора. Как вариант, трансляция может осуществляться на дисплей комплекса мультимедиа.

Камера заднего вида Киа Рио

Современные электронные устройства, которые постоянно пополняют список оборудования в автомобиле, призваны обеспечивать водителю и пассажирам соответствующий уровень комфорта и безопасности. К примеру, не так давно парктроники вызвали у общественности настоящий восторг, а теперь это обыденные средства, позволяющие владельцу автомобиля безопасно припарковаться. Регулярно обзаводится прогрессивными электронными аксессуарами и практичная модель Киа Рио. Рассмотрим камеру заднего обозрения. Для Киа Рио она бывает в двух исполнениях: штатном и стандартном. Функциональные возможности обоих классов элементов идентичны, а отличия заключены в том, как осуществляется установка камеры заднего вида.

Какими преимуществами обладают устройства для заднего обзора?

Для модели Киа Рио такое устройство, как камера заднего вида наделена рядом преимуществ. Большинство владельцев, испытавших этот аксессуар в действии, единым голосом твердят об отсутствии у элемента видеосъемки негативных сторон.

К положительным аспектам устройства следует относить такие:

• исключительную эстетику, ведь по сравнению с парктрониками, где датчики вровень выпирают над бампером, камера заднего вида абсолютно невидима постороннему глазу.
• бесшумность действия;
• способность объектива транслировать изображение с высокой четкостью;
• завидное качество обзора вне зависимости от времени суток;
• способность к реализации на дисплее цветной картинки с обозначенными контурами парковочных линий (появление изображения происходит сразу после активации задней передачи трансмиссии).

Все виды камер, которые подходят к Киа Рио, могут похвастаться большим углом в плане обзорности. Данный показатель достигает 170 градусов. Объектив прибора заключен в прочный корпус и обладает параметром в 1,8 мм. Такая конструкция позволяет уберечь оптическое устройство от вредного проникновения влаги, пыли и прочих загрязняющих сред. Модификации оборудования способны на реализацию изображения с разрешением:

• 628 х 582 точки;
• 704 х 576 пикселей.

Какой комплектацией обладает камера и как ее смонтировать?

Как отмечалось, среди доступных для KIA Rio камер присутствуют устройства двух типов. Универсальная категория оборудования одинаково хорошо подойдет к различным моделям, невзирая на поколение их происхождения. Штатное устройство следует подбирать под конкретную модификацию «корейца». Первый тип подлежит монтажу в багажную дверь (в место под номерным знаком), а второй можно приобрести в комплексе с фонарем, предназначенным для подсветки заднего номера авто.

Вместе с элементом видеосъемки может поставляться дисплей, однако в большинстве вариантов его приобретают отдельно. В обязательный комплект к элементе производители прилагают видеокабели. Их длина достигает шести метров. Генерируемая камерой картинка, подлежит транслированию в специальный монитор, который интегрирован в салонное зеркало заднего обзора. Как вариант, трансляция может осуществляться на дисплей комплекса мультимедиа.

Установка видеосъемки заднего обзора

Сама установка камеры заднего вида выглядит таким образом.

1. Сначала демонтируем обивку в багажном отсеке KIA Rio.
2. Теперь снимаем задний осветительный прибор, служащий для подсветки номерного знака кормы.

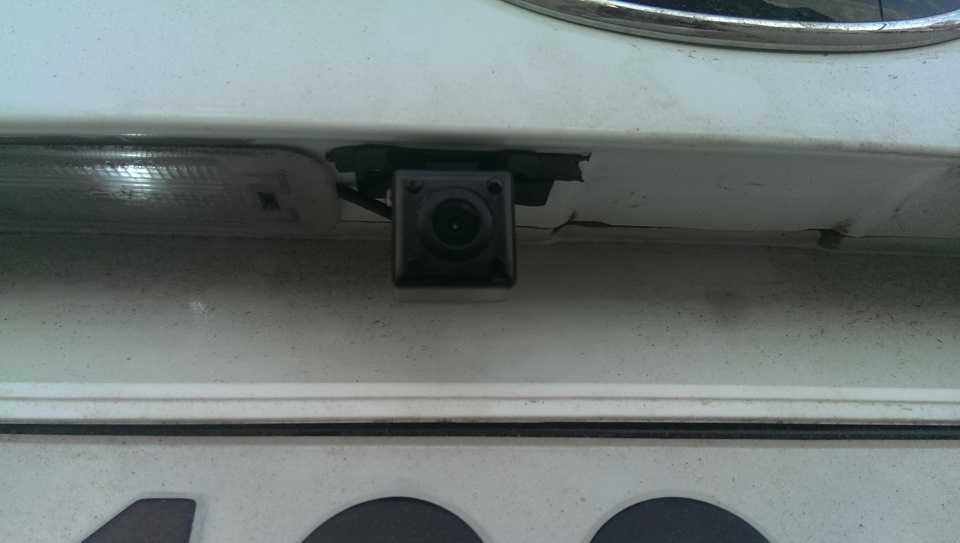

3. Камеру погружаем в гнездо и фиксируем с помощью заранее приготовленного крепежа.
4. Следующим действием станет подключение к бортовой электросети.
5. У шнура, входящего в комплект с камерой, присутствует пара разъемов. Первый коммутируем непосредственно с устройством, а второй подключаем к питающему кабелю задней фары KIA Rio.
6. После полной коммутации проводки приступаем к установке лампы освещения номера.
7. Протяжку видео-провода следует осуществлять до той точки салона, где предполагается монтаж дисплея. Рекомендуется проводку расположить в гофрированных патрубках, присутствующих изначально в автомобиле.
8. Теперь монтируем сам экран.
9. По завершении всего перечня операций производим проверку функциональности.
10. Если все работает, то возвращаем на место ранее демонтированную обивку багажного раздела.

Подведем итоги

Когда установка камеры заднего вида осуществленыа корректно, то при активации задней передачи на мониторе возникает соответствующая картинка. Сегодня нельзя переоценить роль камеры, особенно для начинающих автомобилистов, ведь камера заднего вида призвана оказывать незаменимую помощь в маневрировании в стесненных зонах на парковке.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Рейтинг топ-10 по версии КП

Выбор редакции

2. AVEL AVS311CPR/980 CCD IPAS (средняя цена 4700 рублей)

Эта недешевая камера заднего вида оправдывает свою цену технологией, которая применена в матрице. CCD ныне не так чтобы активно используется в современной фото- и видеотехнике, а вот в специализированных устройствах вроде камеры заднего вида ей самое место. А дело в увеличенной светочувствительности — картинка ночью получается немногим хуже, чем при дневном свете (конечно, если речь идет о технической съемки). Причем разрешение аж 960 на 496 пикселей, что немало для подобного рода устройств. AVS имеет металлический корпус. Крепление следующее: благодаря специальной шпильке камера просто устанавливается в просверленное отверстие и фиксируется гайкой с другой стороны. С одной стороны просто и быстро, но сверлить кузов некоторые владельцы не захотят. Камера изменяет линии разметки исходя из направления движения конкретного автомобиля.

3. Blackview IC-01 (средняя цена 750 рублей)

Разброс цен на эту камеру фантастический — от 750 до 3000 рублей. В чем дело судить не беремся, но лучше поискать эту камеру дешевле. Здесь используется CMOS-сенсор с разрешением 762 х 504 пикселей. Причем производитель заявляет, что минимальная освещенность для этой камеры 0.2 лк. Оставим это на совести создателей, но без внешнего источника света, причем довольно мощного, камера совершенно беспомощна в темноте. Крепление камеры навесное, на миниатюрном кронштейне — так что, как и куда ее поставить стоит решать отдельно. Защита от внешнего воздействия заявлена на уровне IP67. Вариант неплохой, но только по минимальной цене

На какие еще камеры заднего вида стоит обратить внимание

5. AutoExpert VC-208 (средняя цена 1900 рублей)

Достаточно популярная модель камера заднего виды, лучшее место для которой — над рамкой регистрационного номера. Несмотря на CMOS-сенсор работа в темноте здесь терпима. Посетовать можно на то, что несмотря на заявленный угол обзора в 170 градусов, как жалуются пользователи, он несколько уже, а это для парковочной камеры не очень хорошо. Разрешение картинки, которая поступает с камеры на дисплей, составляет 648 на 488 пикселей. Не боится VC-208 мороза, как и влаги с пылью. Кстати, можно в этой камере отключать в настройках парковочные линии.

6. DIGMA DCV-210 (средняя цена 1200 рублей)

Доступная врезная камера заднего вида для автомобиля. В актив этой модели можно записать инфракрасную подсветку, которая, в теории, дает выигрыш в темное время суток. Но сенсор CMOS, конечно, имеет свою специфику. Разрешение картинки не самое высокое — 640х480 точек. Подключается к монитору камера с помощью комплектных проводов под видеовыход. Здесь заявлена защита от воды по IP67, но реальные пользователи жалуются, что камера может внезапно умереть из-за того, что пропустила воду. Ну и с инсталляцией надо что-то думать — камера врезная, в комплекте даже есть фреза. И кузов сверлить вряд ли кто-то захочет, так что только в пластиковую фурнитуру или бампер.

8. SHO-ME CA-9030D (средняя цена 800 рублей)

Универсальная и очень недорогая камера заднего вида для автомобиля. Здесь использован фотосенсор CMOS, разрешение которого составляет 728 x 628 пикселей. Влагозащита заявлена по стандарту IP67. И вроде все неплохо в этой камере, но производитель сэкономил на комплектном кабеле, которым подключается камера к монитору. Он здесь есть, но провод не экранирован из-за чего изображение часто будет в помехах. Ну зато ночью камера неплохо справляется со своей функцией — помочь припарковать машину.

9. Blackview UC-27 (средняя цена 750 рублей)

И снова недорогая накладная камера заднего вида. Хотя, тут есть и парковочные линии, и зеркальное отображение картинки. Последняя не слишком хорошего качества — пользователи жалуются на рябь, замыленность и просто подслеповатость в темноте. Хотя последнее присуще многим камерам на CMOS сенсоре без подсветки. Кстати, в продаже можно чуть дороже встретить версию с приставкой Pro в названии — в ней и разрешение побольше и светочувствительность повыше.

10. AVEL AVS309CPR (средняя цена 3500 рублей)

Раз уж начали камерой заднего вида в виде рамки под номер, то ею и закончим. AVEL AVS309CPR достаточно продвинутое устройство по меркам класса. И выдает рамка отличную картинку. Во-первых, разрешение здесь — настоящее HD. Во-вторых, светочувствительность здесь настолько высока, что достигает 0,01 лм. Мало того, здесь есть компенсация встречной засветки, автоматические настройки экспозиции и баланса белого. У камеры двухлетняя гарантия. Что еще для счастья надо?

Как установить и подключить

Самостоятельная установка камеры вида Киа Рио не создает трудности. Для проведения работы требуются изолента, отвертки, нож, клипсы и ключи. Монтаж видеокамеры можно разделить на несколько основных этапов:

1. Проводится снятие обшивки, после чего нужно вытащить плафон. Крепление панелей проводится при помощи винтов и пистонов. Для повышения надежности используются фиксаторы, на которые достаточно немного нажать.

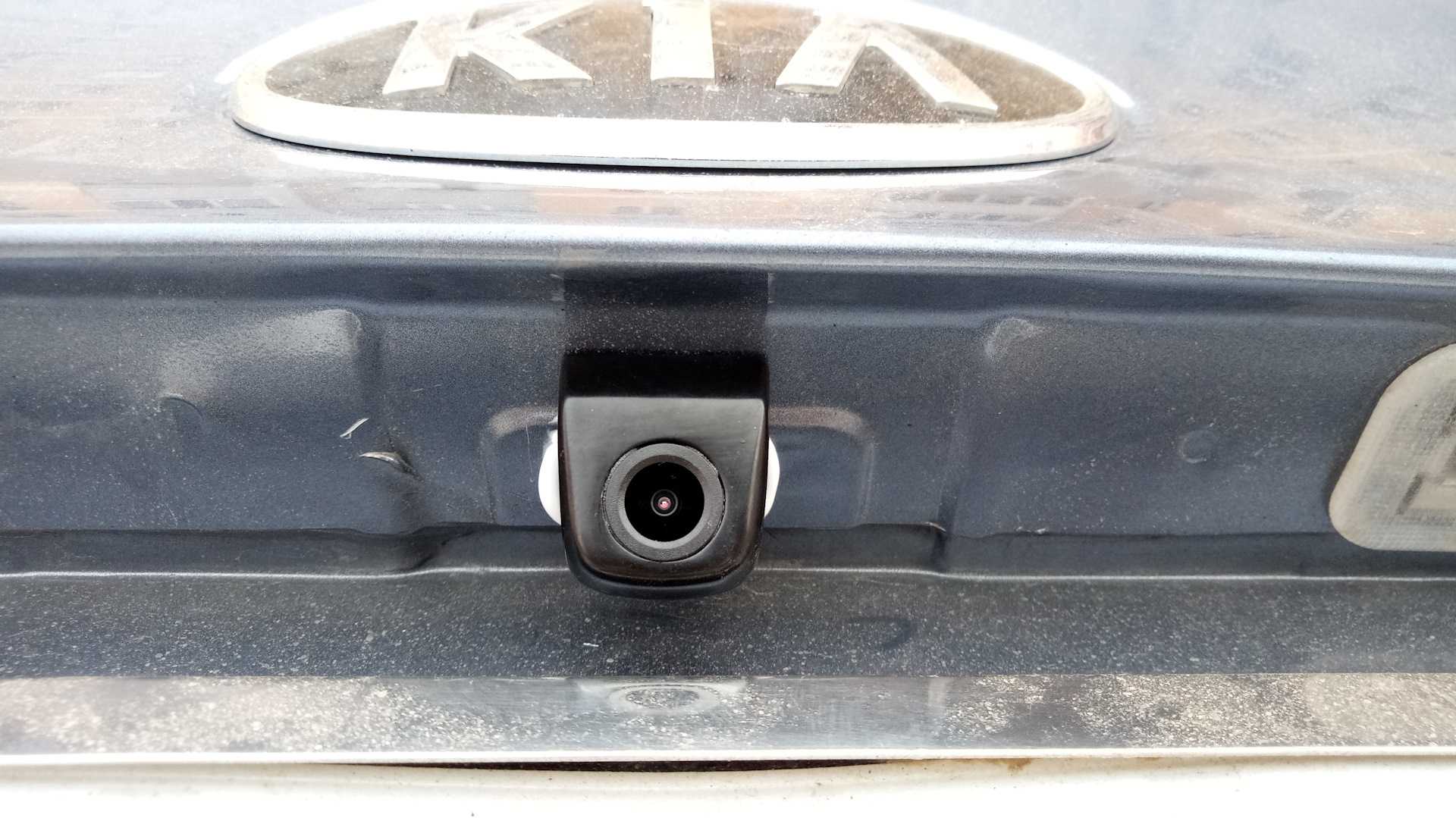

2. Установить устройство можно вместо плафона, который предназначен для освещения номера. Это место подходит больше всего, т. к. обеспечивается требуемый обзор и защита от воздействия окружающей среды.
3. Если устанавливаем устройство в автомобиле, который поставлялся без камеры, приходится прокладывать кабель через весь салон к торпеде. В большинстве случаев кабель прокладывается по полу под отделочным материалом или под пластиковой защитой порога, но в некоторых случаях крепится на крыше.
4. После укладки провода проводится подключение устройства к фонарю заднего хода, а также к головному устройству. Подобная схема определяет то, что система будет включаться исключительно при движении задним ходом.
5. На момент подключения в ГУ тюльпан соединяется с гнездом CCD IN.
6. Штекер, расположенный в задней части, состоит из массы, габаритного огня, штекера заднего хода противотуманных фар. Рекомендуется использовать при соединении специальную клипсу-коннектор.
7. При отсутствии штатного монитора следует провести установку внешнего, к которому будет подключаться устройство для записи видео. Часто он размещается над зеркалом.
8. После завершения процедуры следует проверить работу системы. Для этого включается задняя передача. В некоторых случаях приходится проводить корректировку положения камеры, т. к. даже незначительное смещение становится причиной, по которой пользоваться системой некомфортно.

Если вблизи устройства расположен болт, то следует пустить на него массу. Поставить оригинальное устройство на штатное место достаточно просто, но в некоторых случаях приходится изменять его форму и размеры.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном

Если качество последней устраивает, смысла в установке второго монитора нет.

Особенности камеры

Устройство может быть универсальным и рассчитанным на любые автомобили. Штатная камера для Киа Рио создана с учётом особенностей модели. Различия между двумя предложениями заключаются только в проведении монтажных мероприятий.

• достойная эстетика. Объектив незаметен для окружающих людей, имеет красивое исполнение;
• гарантируется чёткое и качественное изображение. Обзор будет достаточным в любое время суток;
• предусматривается передача цветной картинки с парковочной разметкой. В этом случае настройка выполняется с максимальным успехом;
• большой угол обзора, достигающий 170 градусов. Это одно из основных преимуществ. Объектив обладает параметрами 1.8 миллиметра и корпусом высокой прочности. Корпус гарантирует защиту от внешних факторов: пыли, влаги, грязи;
• выдача изображения с разрешением 628х582 и 704х576 пикселей.
