Снятие и установка топливной рампы chevrolet niva

Проверка и замена форсунок Niva Chevrolet

Форсунки закреплены на рампе с помощью пружинных фиксаторов. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами, которые всегда надо заменять новыми при снятии и установке форсунок.

Контроллер управляет электромагнитным клапаном форсунки, который пропускает топливо через направляющую пластину, обеспечивающую распыление топлива.

Направляющая пластина имеет отверстия, которые направляют топливо, образуя конический факел.

Факел топлива направлен на впускной клапан. До попадания топлива в камеру сгорания происходит его испарение и перемешивание с воздухом.

Форсунка, у которой произошел прихват клапана в частично открытом состоянии, вызывает потерю давления в рампе форсунок после выключения электробензонасоса, поэтому на некоторых двигателях будет наблюдаться увеличение времени прокрутки.

Кроме того, форсунка с прихваченным клапаном может вызвать калильное зажигание, т.к. некоторое количество топлива будет попадать в двигатель после того, как он заглушен.

Признаками неисправности форсунок могут быть:

• – затрудненный пуск двигателя;
• – неустойчивая работа двигателя;
• – двигатель глохнет на холостом ходу;
• – повышенная частота вращения коленчатого вала на холостом ходу;
• – двигатель не развивает полной мощности, недостаточная приемистость двигателя;
• – рывки и провалы в работе двигателя при движение автомобиля;
• – повышенный расход топлива;
• – повышенное содержание СО и СН в отработавших газах;
• – калильное зажигание из-за негерметичности форсунок.

Вам потребуются те же инструменты, что и для снятия топливной рампы.

Снимите топливную рампу (см. «Снятие и установка топливной рампы Niva Chevrolet») и вновь присоедините к ней топливные магистрали.

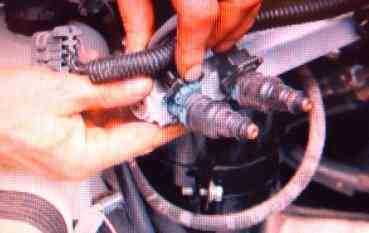

Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок.

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

При снятии форсунок, соблюдать осторожность, чтобы не повредить распылители. Форсунка не разбирается

Не допускается погружение форсунок в моющие жидкости, т.к. форсунки содержат электрические узлы.

Не допускается попадание моторного масла внутрь форсунки.

Модели производства с 2009 года выпуска немного отличаются, но принцип одинаков

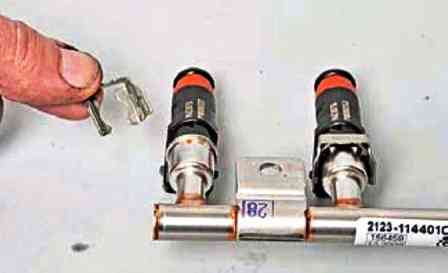

Отверткой сдвигаем фиксатор форсунки

Покачивая форсунку, вынимаем ее из рампы

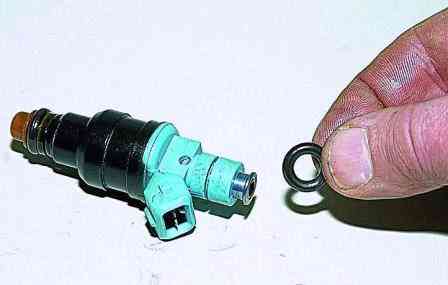

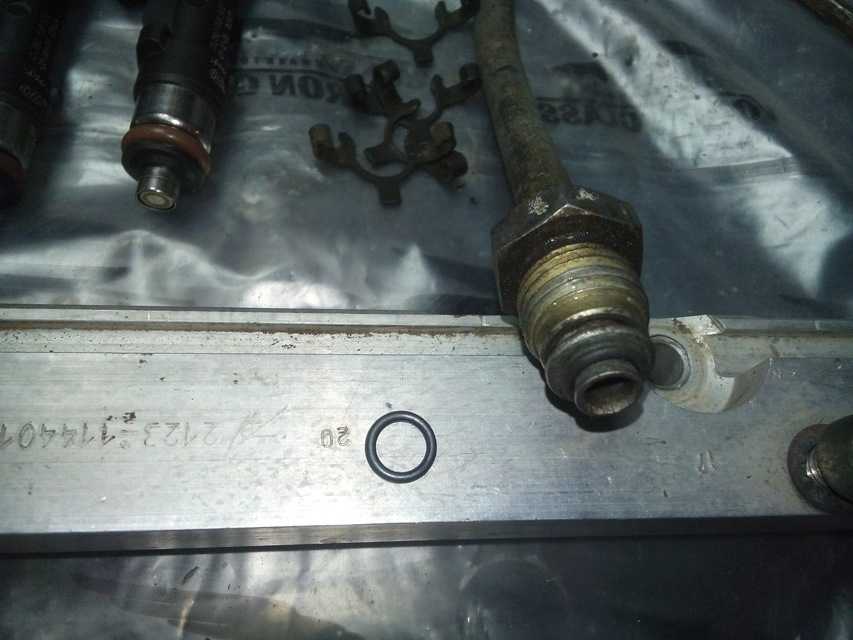

Поддев отверткой с тонким лезвием, снимаем уплотнительные кольца с корпуса форсунки и распылителя

Уплотнительные кольца форсунки одинаковые

Также демонтируем остальные форсунки

Сопротивление обмотки форсунки проверяем тестером.

Сопротивление должно быть в пределах 11–15 Ом.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца с корпуса форсунки и распылителя

Аналогично демонтируем другие форсунки.

Установку форсунок на рампу проводим в обратной последовательности.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Расположив на впускной трубе под форсунками прозрачные колбы (можно использовать пластиковые бутылки), проворачиваем стартером коленчатый вал двигателя.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов.

Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание.

Из отверстий распылителя форсунки должны идти характерного вида струи, образуя конический факел.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.

Запах бензина в автомобиле. Система питания. Адсорбер. Работа двигателя Lada Niva 4х4 2-я ч.

https://youtube.com/watch?v=NPM7Y8CLUaM

Провалы при нажатии на педаль газа на инжекторе

Категория: Все о ремонте

Характеристики автомобиля: Габариты авто следующие, длина — 3255, ширина — 1100, высота — 1001 мм. Колесная база составляет 2177 мм. Дорожный просвет 187 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 75 мм, ход поршня – 70 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Фирса

Cмотрите ВИДЕО про снятие форсунок с шевроле нива.

Рассуждение автовладельца по имени Елеазар :Выше.

Дата выхода: 17. 02. 2019 года

Смех в теме: — Мама, а мороженое полезнее чем сосиски?— Сынок, сейчас даже покурить полезней, чем сосиски!

Увы для меня промывка форсунок никаких результатов не принесла(((( так и троит(( Может у кого-то будут мысли по этому поводу?

Нива Шевроле, как большинство современных автомобилей, оборудована инжекторным двигателем с системой впрыска топлива.

Электромагнитные форсунки — ключевые элементы этой системы. Они распыляют нужное количество бензина, формируя воздушно-топливную смесь, которая поступает в камеры сгорания. Клапаны, встроенные в форсунки, открываются по команде ЭБУ двигателя.

Это позволяет дозировать подачу топлива в цилиндры.При возникновении неисправностей ухудшаются параметры работы двигателя. В случае серьезных проблем мотор начинает троить или вовсе перестает заводиться.

Химическая очистка инжектора

К способам химической очистки инжектора можно отнести не только использование описанных выше жидкостей. Существуют, например, специальные присадки в топливо, которые в некоторой мере чистят форсунки и снимают нагар с клапанов. Но это скорее профилактическое средство, при сильном загрязнении оно не очень эффективно.

Промывка форсунок без снятия с двигателя состоит из некоторого количества этапов.

1. В первую очередь необходимо отключить топливный насос. Для этого достаточно во время работы двигателя, дождаться, когда он самостоятельно заглохнет. Давление в топливной системе будет снято, можно приступать к выполнению основных этапов работы.
2. Далее необходимо подсоединить шланг самодельной установки и затянуть соединение хомутом. Хомут должен сидеть достаточно надежно, чтобы не было разрыва во время работы. Давление в системе будет достигать примерно три атмосферы, поэтому следует быть аккуратным.
3. Перекрытие возвратки. Если этого не сделать, жидкость для промывки форсунок может попасть в бак, что нежелательно.
4. Заливка промывочной жидкости в предназначенную для нее емкость.
5. Подключение жидкостного насоса к электропитанию.
6. Основной этап. Перед тем как промыть форсунки, следует еще раз убедиться, что все соединения надежны. На этом этапе необходим помощник, который запустит двигатель. Теперь следует запустить жидкостный насос, доведя давление до трех атмосфер. Все, процесс очистки пошел. В зависимости от количества используемой промывочной жидкости очистка форсунок будет длиться от десяти до двадцати минут. Стандартное количество винса на один автомобиль – 500 миллилитров. Просто необходимо подождать, когда он закончится.
7. Визуально проверить выхлоп. Если очистка идет эффективно, под конец процесса промывки инжектора не должно быть дыма.
8. Замена свечей, если в этом есть необходимость.
9. Под конец необходимо отключить самодельный аппарат для промывки форсунок и восстановить систему, то есть подключить все шланги, подключить предохранитель топливного насоса и тому подобное.
10. Проверить работу двигателя после промывки. Если ранее обнаруженные проблемы больше никоим образом не проявляются, значит промывка была проведена эффективно.

Специалисты утверждают, что качественная промывка инжектора позволяет существенно снизить расход топлива. Наверное, более правильным будет считать приведение расхода топлива в норму. Во всяком случае, возможность существенной экономии бензина или дизельного топлива имеется.

Самостоятельная промывка дизельных форсунок проводится абсолютно тем же способом, что и промывка бензиновых. Вполне подойдет описанная выше самодельная установка, и алгоритм работы тоже. Конечно, чистка дизельных форсунок требует тщательного подбора промывочной жидкости и определенной аккуратности в работе.

Самостоятельно форсунки тоже можно промыть, сняв их с двигателя. Для этого существует специальный спрей, и установка для очистки отличается от описанной выше.

Таким способом промыть инжектор своими руками можно, и достаточно эффективно, но это более длительный, да и более сложный процесс.

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

Причины и Признаки неисправности свечей и катушек зажигания. Признаки неисправности катушек зажигания РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

заменить новыми манжеты, которые утратили свои характеристики.

Основные неисправности и особенности замены топливных трубок в Ниве Шевроле

Система питания двигателя обеспечивает бесперебойную подачу топлива от бензобака в работающий мотор автомобиля. Один из элементов системы подачи — топливные трубки, гибкие шланги, топливопроводы подачи и отвода бензина, а также магистральные топливные трубки.

Замена топливных трубок на Шевроле Нива — не самая легкая задача. Если заменить гибкие шланги достаточно просто, то ремонт или замена стальных трубок — трудоемкий процесс. Он осложняется ограниченным доступом — работы могут проводиться под днищем автомобиля, поэтому для замены может понадобиться подъемник или смотровая яма. Дополнительную сложность представляет то, что система подачи топлива всегда находится под давлением, так что перед проведением работ необходимо удалить весь бензин из системы.

Особенности замены своими руками

Перед тем, как приступить к замене или ремонту топливопроводов, необходимо сбросить давление в системе подачи бензина к мотору. Для этого придется выполнить следующие действия.

Затем переходят к демонтажу и замене неисправных элементов топливной системы. Перед этим требуется обесточить автомобиль, отсоединив минусовую клемму аккумуляторной батареи.

Демонтаж гибких шлангов выполняется из моторного отсека.

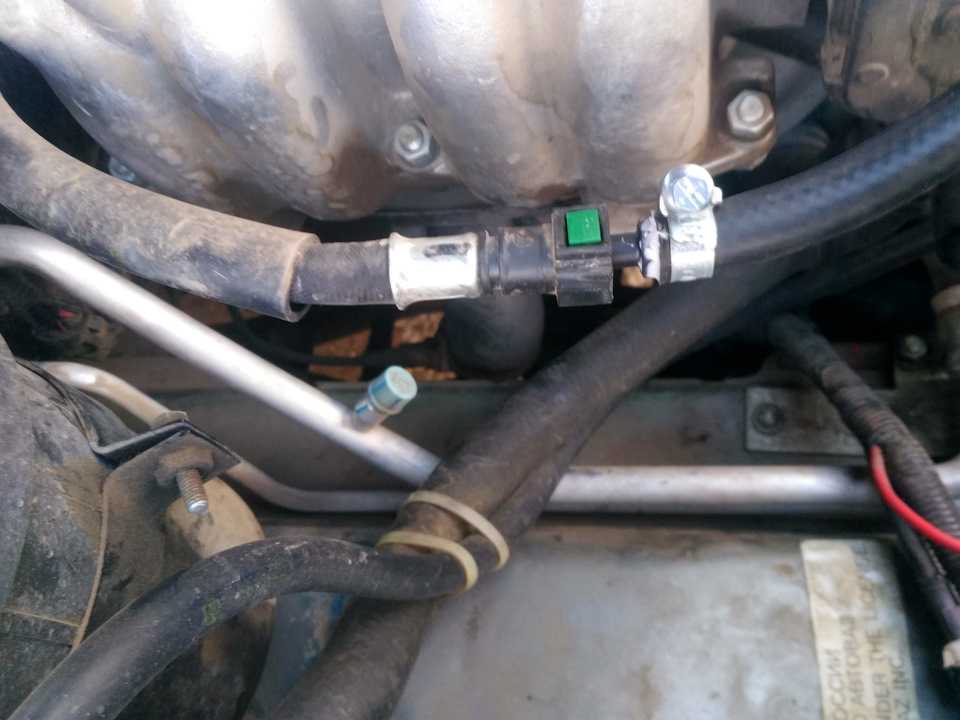

1. Место крепления шлангов к входной трубке обозначается желтой предупреждающей маркировкой. Требуется снять шланг с трубки, отсоединив пластиковый фиксатор и потянув шланг в противоположном направлении.

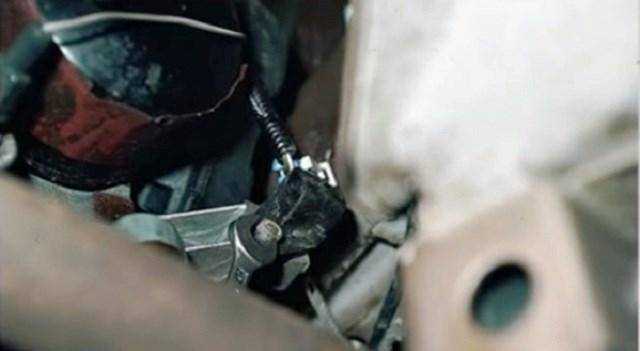

2. Второй конец шланга присоединяется к топливному фильтру на крепежную гайку. Открутить ее можно ключом на 10.
3. После осмотра мест креплений приступают к монтажу нового шланга. Он крепится аналогичным способом — конец, присоединенный к топливопроводу, присоединяется на фиксирующую гайку, другой конец — на пластиковый фиксатор.

Таким же способом меняют шланг, соединяющий выходную трубку и топливопровод бензобака.

Замена металлических элементов может потребовать использования подъемника или смотровой ямы. Магистральные топливопроводы проложены под днищем автомобиля, поэтому для осмотра на предмет повреждений понадобится фонарик.

Как уже говорилось, если поврежденный участок небольшой (не более 15 см), то его можно отрезать болгаркой и заменить на шланг. Подойдут только армированные шланги из бензостойкой резины, имеющие маркировку Fluroelastomer (фторкаучук). Шланг надевается на топливопровод, поэтому его внутренний диаметр должен равняться внешнему диаметру трубы.

Если размер удаленного поврежденного участка превышает 15 см, для замены используют металлическую трубку. В качестве соединительных элементов выступают отрезки армированного шланга, надеваемые на металлические окончания трубопровода и соединительной трубки. Длина каждого из отрезков шланга не должна превышать 10 см.

Если повреждение топливных трубок Шевроле Нивы имеет больший объем, то их ремонт нецелесообразен. В таком случае придется менять топливопроводы на новые.

Отводящая и подводящая трубки топливной магистрали снимаются достаточно просто. Для этого не нужно использовать подъемник или смотровую яму — все работы выполняются из подкапотного пространства.

1. Обесточить автомобиль, отключив минусовую клемму аккумулятора.
2. Отсоединить резиновый шланг, крепящийся к трубке на фиксатор.
3. Второй конец трубки открутить от топливного фильтра с помощью ключа на 10.

Магистральные топливопроводы, соединяющие бензобак с топливным фильтром, снимают после установки Шеви Нивы на смотровую яму.

1. Немного опустить бензобак, чтобы он не мешал демонтажу. Для этого следует используют монтажку, которой отдавливают бензобак, пока он немного не сойдет с петель крепления.
2. Отсоединить гибкий шланг, соединяющий магистраль с топливным фильтром. Если меняется отводящая магистраль, отсоединить шланг, соединяющий ее с отводящей трубой.
3. К бензобаку магистраль присоединяется с помощью пружинных зажимов. Для отсоединения потянуть трубку в противоположную сторону. После того, как зажим отсоединился, вытянуть магистраль руками.
4. Установить новую трубку. Если меняют магистраль подачи топлива, то ее длинный конец заводят в подкапотное пространство и прикрепляют к шлангу соединения с топливным фильтром. Другой конец присоединяют к бензобаку на пружинные зажимы.
5. При замене отводящей магистрали один ее конец крепят к бензобаку на зажимы, другой привинчивают к шлангу, соединяющему магистраль с трубкой отвода бензина.

Неожиданная замена форсунок

Всем привет! Давно хотел посмотреть-почистить форсунки, т.к. симптомы, которые выдавала машина, того требовали. Основной целью данной профилактики было то, чтоб машина заводилась с «пол тычка», без подгазовки.

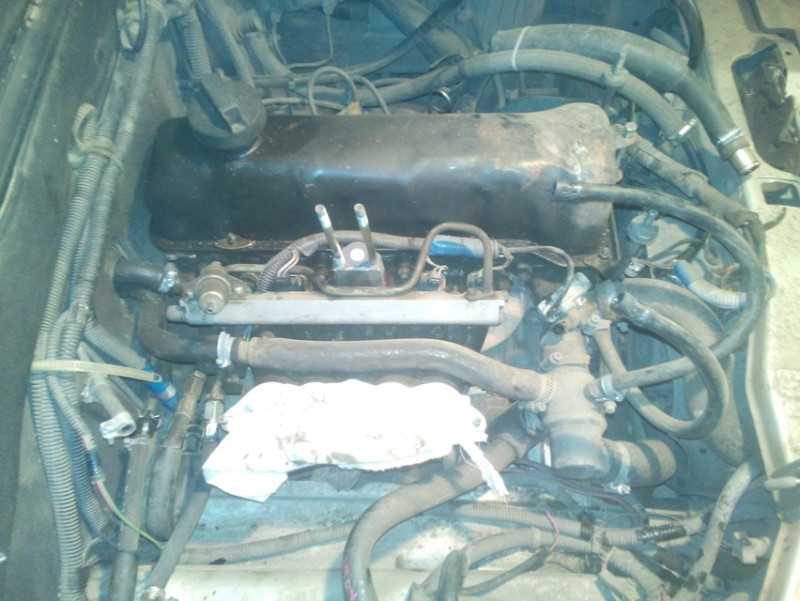

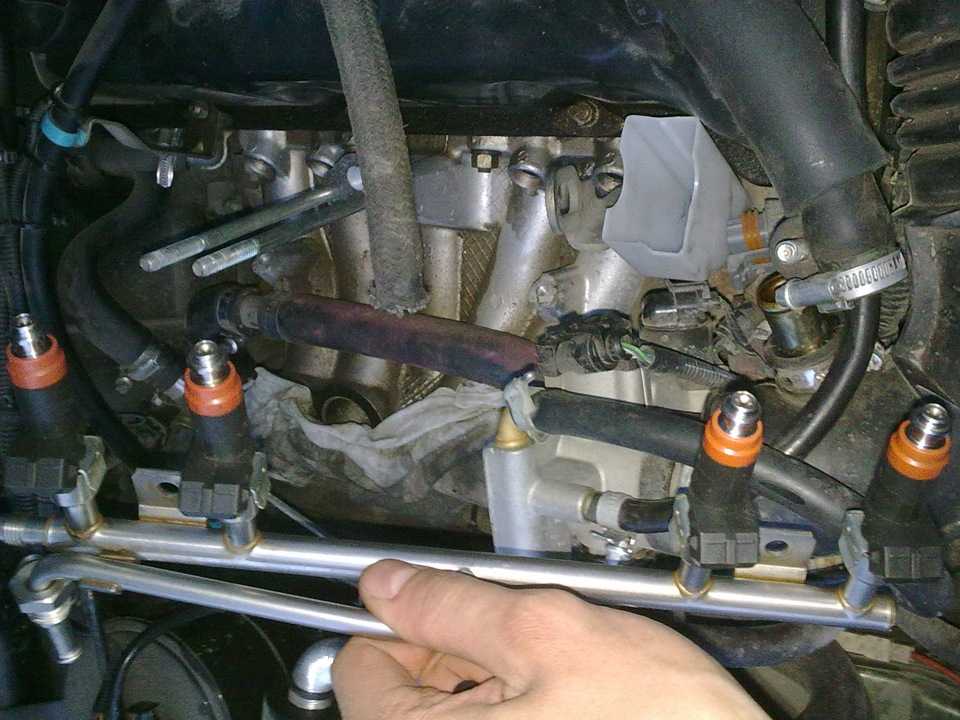

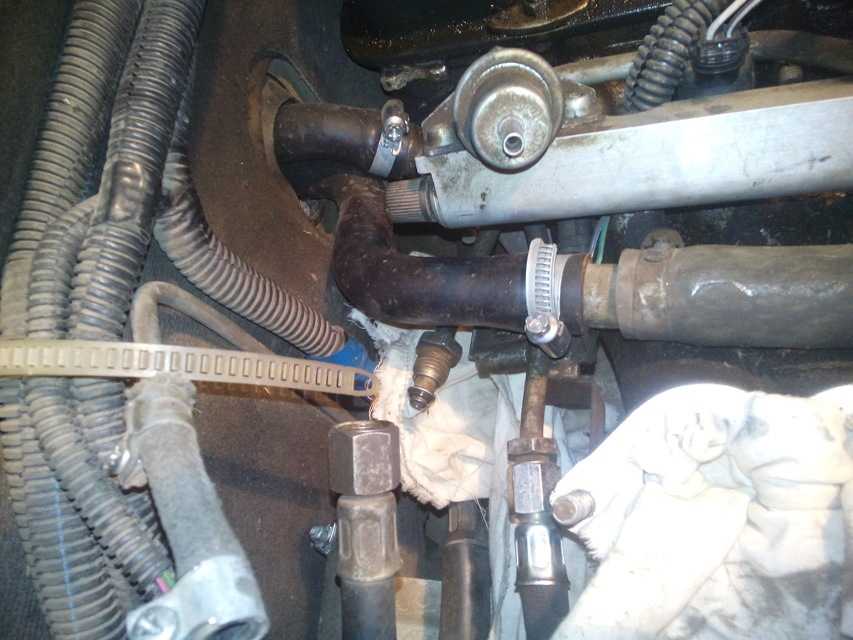

Последовательность операции снятия топливной рампы не хитрая. Сбрасываем давление в топливопроводе, отключаем АКБ, скидываем клемники с датчиков вокруг дросселя, дергаем всякие шланги с него же, отворачиваем гайки с рессивера…

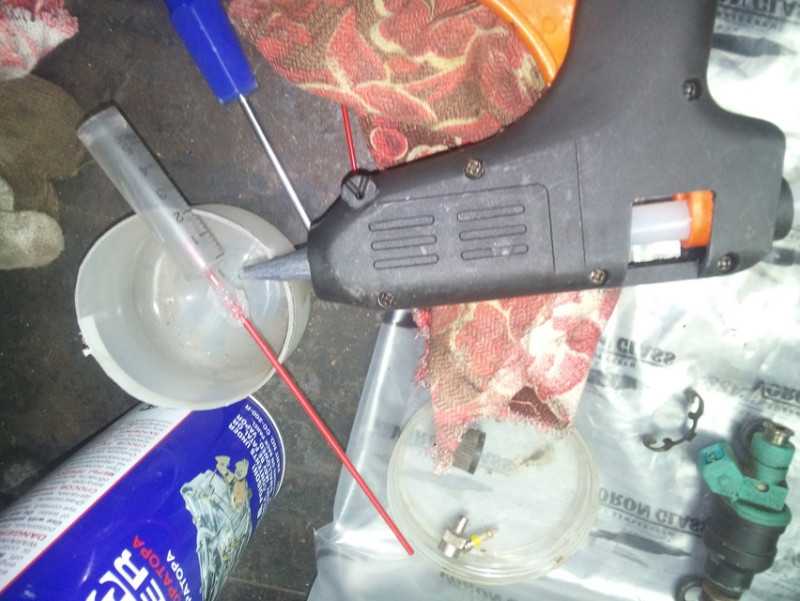

Вообщем в результате чистки, как я предполагал, было обнаружено, что 3 из 4-х форсунок текут (((

Вообщем, используя результаты мучений другого шнивоводаwww.drive2.ru/l/6886654/www.drive2.ru/l/6882174/было решено бежать за аналогами родных форсунок Bosch 0 280 158 502, т.к. мои уже были сняты с производства. Собирал их по разным магазинам по 1-2 штуке. Цены оказались на момент скачков доллара разные от 600 р до 1000р. В итоге за все 4 отдал 3000 р.

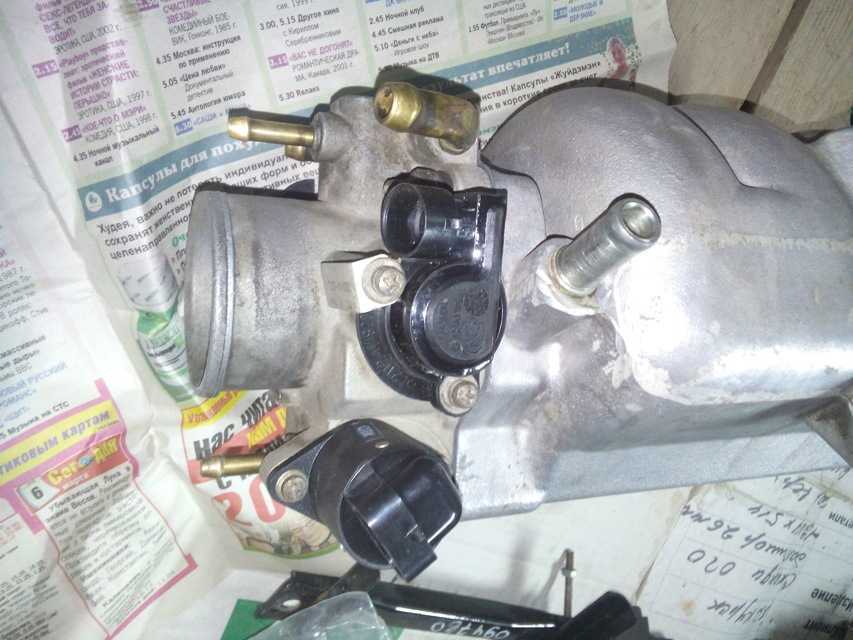

Причем заменой датчиков заодно решал проблему периодического зависания стрелки в районе 1500 об. на холостом ходу. При замере штока старого РХХ оказалось, что он длиннее положенных 23 мм.

Важно сразу не заводить, а сначала просто накачать поворотом ключа бензин в систему, потом проверить на отсутствие подтеков, ещё раз оглянуть все ли провода и шланги подсоединил и только после этого заводим.У меня завелась с первого раза и без всяких дерганий движка и без подгазовок, как будто тока что с конвеера. Двигатель работал ровно и спокойно

Я был очень рад. Во время пробной поездки был хороший отклик на педаль газа и появилась бодрость движения. Цель была достигнута — вот уже 2 дня заводится с первого раза в любом состоянии (и на холодную и на горячую)! Холостой ход тоже в норме (800 об.)

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

1. Выключаем зажигание.
2. Поднимаем крышку капота.
3. Находим, где установлен датчик.
4. Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.
5. Извлекаем колодку.

Извлечение колодки из разъема Откручиваем болт.

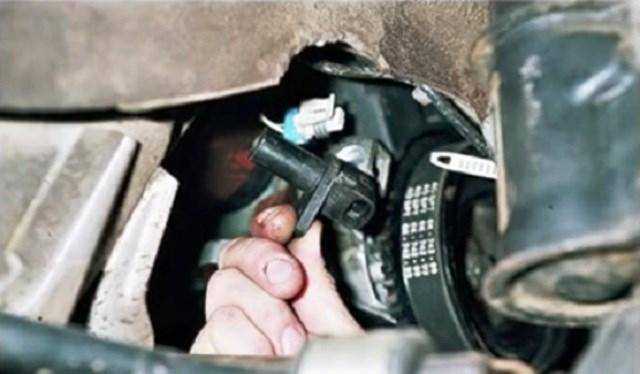

Откручиваем закрепляющий болт Снимаем датчик положения вала.

Вытаскиваем требуемую деталь

Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора

Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно. Пред установкой нового датчика очищаем место установки. Ставим новый или старый, в случае если вы определили, что он исправен

Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров. С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ. Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения

Ставим новый или старый, в случае если вы определили, что он исправен. Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров. С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ. Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.

Необходимый зазор

Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.

Два типа регуляторов давления топлива

На автомобилях «Шевроле-Нива» до 2009 года выпуска РДТ устанавливался на топливной рампе. К корпусу РДТ подходили напорный топливопровод от бензонасоса. Излишки горючего возвращались в бензобак по сливному трубопроводу, в просторечии «обратке». Также к отдельному патрубку корпуса подходила трубка подачи разрежения от впускного коллектора.

Автомобили, выпущенные после 2009 года, оснащены топливным модулем, в котором установлены фильтр грубой очистки топлива, турбинный электробензонасос с реле управления, датчик уровня топлива и регулятор давления топлива. Таким образом, современный РДТ превратился в обычный переливной клапан, что упростило его конструкцию и повысило надежность системы питания в целом. Функцию определения требуемого моментного количества топлива взял на себя блок ЭУД, суммируя показания датчиков положения дроссельной заслонки и массового расхода воздуха и управляя форсунками. В электронной части ЭУД произошел переход от процессора (контроллера) типа «7.0» к «7.9.7».

Важно! Контроллеры «7.0» и «7.9.7» не взаимозаменяемы. Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается. Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя

При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах

Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах

Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается. Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах.

Про неисправности

Характерные признаки неисправного РДТ:

• Неустойчивая работа двигателя на холостом ходу, двигатель запускается с трудом и первые минуты после запуска «троит»;
• Из-за поступающей в цилиндры неравномерно обогащаемой бензовоздушной смеси, «плавает» число оборотов коленвала на холостом ходу;
• Двигатель «не тянет» и «тупит», то есть не развивает былой мощности и утрачивает приемистость;
• При движении чувствуются рывки и подергивания, замедленные реакции на нажатие педали управления дроссельной заслонкой;
• Возрастает расход топлива, повышается содержание СО и СН в выхлопных газах.

Самостоятельная диагностика

Необходимо отметить, что большинство признаков неисправности РДТ совпадают или очень похожи на проблемы с электробензонасосом или форсунками.

При расположении регулятора в топливной рампе, для его проверки следует:

Отвернуть с торца рампы пробку контрольного клапана, в котором расположен обычный золотник, как в колесах автомобиля. Во внутренней резьбе пробки расположено уплотнительное кольцо, состояние которого тоже нужно проверить и при необходимости заменить кольцо или пробку в сборе;

Пользуясь металлическим колпачком от «пипки» колеса, вывернуть золотник из контрольного клапана и навернуть на клапан шланг обычного компрессометра, предварительно открутив переходник со свечной резьбой;
Запустить двигатель на холостых оборотах и по компрессометру определить давление в топливной рампе. При исправном бензонасосе прибор покажет 2,8…3,0 кг/см2. Если при этом пассатижами (аккуратно!) пережать шланг «обратки», давление должно возрасти до 5,0…6,0 кг/см2.
Заглушить двигатель. Наблюдая за показаниями компрессометра, убедиться , что остаточное давление в рампе сохраняется в пределах 2,8 …3,0 достаточно длительное время, хотя бы 10-15 минут.
Если всё так, ваш регулятор давления топлива и бензонасос исправны. Если при пережиме «обратки» давление в рампе не поднималось или поднялось незначительно – неисправен бензонасос

Если давление в рампе быстро снижается – неисправен РДТ.
Снять компрессометр, ввернуть золотник, навернуть и осторожно затянуть пробку контрольного клапана.

Устройство и принцип работы

Топливная система Chevrolet Niva состоит из нескольких элементов, к числу которых относятся и топливопроводы различного устройства и назначения:

• металлическая трубка подачи бензина к топливной рампе;
• стальная трубка отвода бензина от рампы;
• гибкие шланги высокого давления, соединенные с топливным фильтром;
• стальные трубопроводы, идущие от бензобака и расположенные под днищем автомобиля.

Стальные трубопроводы отходят от топливного бака и отвечают за подачу и отвод бензина. Труба подачи бензина соединяется с топливным фильтром посредством гибкого прорезиненного или нейлонового шланга. Бензин, проходит через топливный фильтр, очищающий бензин от посторонних примесей. С другой стороны фильтра отходит еще один прорезиненный шланг, соединяющийся с трубопроводом подачи топлива в рампу.

В том случае, если в рампу попадает избыток бензина, он отводится от нее посредством стальной трубы отвода топлива. Ее конец соединен с гибким шлангом, который ведет к топливопроводу возврата бензина обратно в бензобак. Таким путем излишки бензина, неиспользованные двигателем, возвращаются в бензобак.

Проверка давления топлива в системе питания двигателя Chevrolet Niva

Детали и расходники:

• Маслобензостойкий армированный шланг (с внутренним диаметром 12 мм)
• Хомут

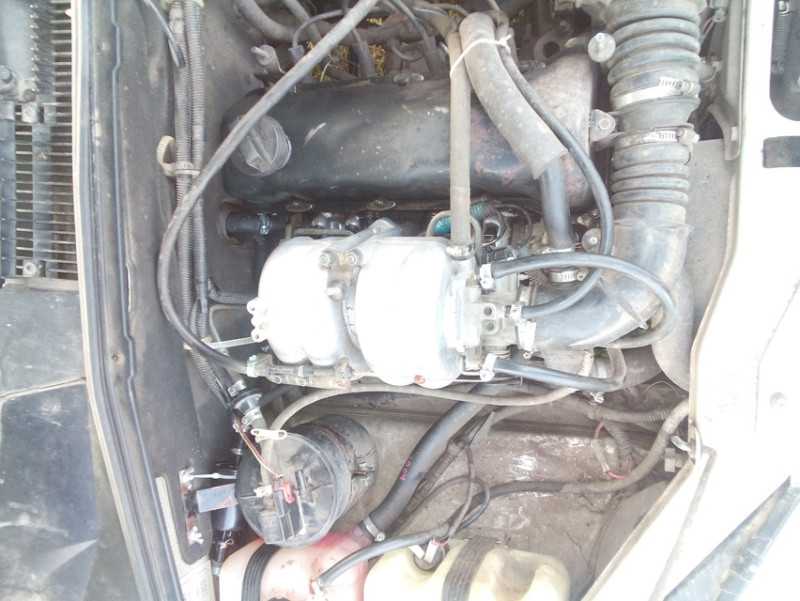

Примечания: Сбрасываем давление в системе питания двигателя. Снимаем экран двигателя. Давление топлива в рампе можно проверить специальным приспособлением или обычным манометром. Приспособление состоит из манометра, к которому подсоединен армированный топливный шланг. На другом конце шланга закреплен наконечник (похожий на наконечник шинного насоса), который можно навернуть на резьбовой штуцер рампы. В приспособлении предусмотрен клапан для стравливания давления топлива.

Приспособление для проверки давления топлива: 1 — манометр; 2 — клапан для стравливания давления; 3 — шланг; 4 — наконечник

1. Отворачиваем пластмассовый колпачок штуцера на топливной рампе

2. Наворачиваем на штуцер рампы наконечник приспособления.

При этом штифт, расположенный внутри наконечника, нажимает на стержень клапана золотника, установленного в штуцере рампы. При отсутствии специального приспособления для проверки давления топлива можно применить обычный манометр (например, от шинного насоса). На резьбовой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.

3. Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы (для наглядности показано на снятой рампе):

а. C 2009 года выпуска.

б. До 2009 года выпуска.

4. Вынимаем золотник.

а. С 2009 года выпуска.

б. До 2009 года выпуска.

5. На штуцер рампы надеваем шланг манометра и закрепляем его хомутом. Включаем зажигание. При этом должен включиться топливный насос, работу которого можно проконтролировать на слух. Пускаем двигатель и при его работе на холостом ходу.

a. С 2009 года выпуска.

Измеряем давление топлива в системе, которое должно быть равным 3,6–4,0 бар. Если давление в системе больше 4,0 бар — неисправен регулятор давления топлива. После выключения зажигания давление может незначительно снизиться и затем стабилизироваться на некоторое время.

б. До 2009 года выпуска.

Пониженное, но стабильное давление топлива в системе питания может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью топливного насоса или регулятора давления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять, слить из фильтра остатки топлива и через отрезок шланга продуть (можно ртом). Сопротивление проходу воздуха при продувке должно быть незначительным. В противном случае заменяем топливный фильтр новым, который рекомендуем всегда иметь в запасе.

Проверку состояния сетчатого фильтра проводим после демонтажа и разборки топливного модуля/топливного насоса. В случае сильного загрязнения сетчатого фильтра очищаем и промываем его. Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть неисправность насоса, не герметичность соединений топливного модуля или не герметичность форсунок.

Для поиска причины неисправности вновь пускаем двигатель и после его остановки полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление стабилизируется, то неисправен насос или регулятор давления топлива либо негерметичны соединения топливного модуля. Если же давление продолжает падать — негерметична одна или несколько форсунок. Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива.

В статье не хватает:

Качественных фото ремонта

Шеви нива форсунки топлива

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ). 2. Двухфакельные форсунки для рампы без слива. У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении.

В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать.

В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.

Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с. Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе.

То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом.

Теперь конкретика.

Сливная рампа (старого образца)

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика.

Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных».

Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые.

Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.
