Топливный фильтр Chevrolet Niva

Для очистки горючего от мусора на автомобиле Нива Шевроле стоит топливный фильтр. В процессе эксплуатации ему требуется периодическая замена, так как расходник теряет пропускную способность, забиваясь грязью.

Поменять фильтр не сложно своими руками, а в случае возникновения трудностей всегда есть возможность посмотреть соответствующее тематическое видео.

Артикул и стоимость топливного фильтра Шевроле Нива

На Шеви с двигателем на 1.7 литра стоит оригинальный топливный фильтр с каталожным номером 90353562. Стоимость фирменного расходника находится в пределах от 500 до 800 рублей. В продаже имеются аналоги родного расходника. В таблице ниже представлен перечень наилучших брендов, изделия которых хорошо зарекомендовали себя на Ниве.

Таблица — Аналоги топливного фильтра на автомобиль Шевроле Нива с двигателем на 1.7 литра

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Mann-Filter	WK512	460-520
Febi	17635	320-400
Knecht-Mahle	KL84	230-300
Hengst	H110WK	320-450
Finwhale	PF001M	210-250

На автомобилях с двигателем на 1.8 литра стоит оригинальный топливный фильтр с артикульным номером 25121074. Его цена находится в пределах от 300 до 500 рублей. В таблице ниже представлены лучшие аналоги родного расходника, которые рекомендуется ставить на машину.

Таблица — Альтернативы родного фильтра на автомобиль Шевроле Нива с мотором на 1.8 литра

Бренд производителя	Номер по каталогу	Примерная цена, рубль
Bosch	450905273	500-560
Purflux	EP163	240-270
Sakura	FS2301	200-270
Parts-Mall	PCC003S	120-180
Meyle	1002010013	200-230

Расположение топливного фильтра

Расположение топливного фильтра зависит от года выпуска автомобиля. До 2006 года расходник находился под капотом. В моторном отсеке он занимал место со стороны пассажира. Фильтр зафиксирован хомутом со стяжным болтом на кронштейне.

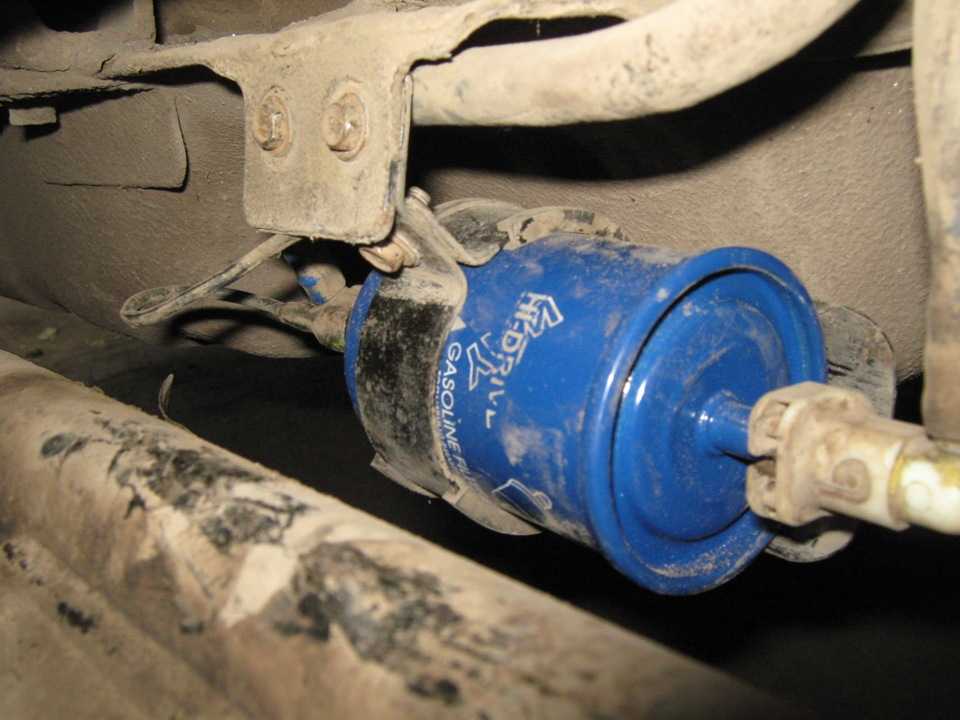

После 2006 года фильтр на Ниве был перенесен под днище. Он находится около заднего правого колеса. Для защиты от грязи и агрессивной окружающей среды фильтр прикрыт пластиковым кожухом.

На автомобиле имеется фильтр грубой очистки топлива. Он выполнен в виде сеточки. Она находится в сборе с топливным модулем, который помещен в бензобак.

Замена фильтра на Шевроле Нива

Для замены фильтра на автомобиле после 2006 года выпуска рекомендуется следовать пошаговой инструкции, которая представлена ниже.

Сбросить давление в топливном контуре. Для этого необходимо обесточить бензонасос, вытащив его реле или предохранитель, либо сбросив клеммную колодку. После этого требуется завести машину и дождаться, когда силовой агрегат заглохнет. Приступать к дальнейшей работе можно лишь повращав несколько секунд коленвал стартером.

Открутить крепления защитного кожуха.

Снять пластиковый защитный кожух.

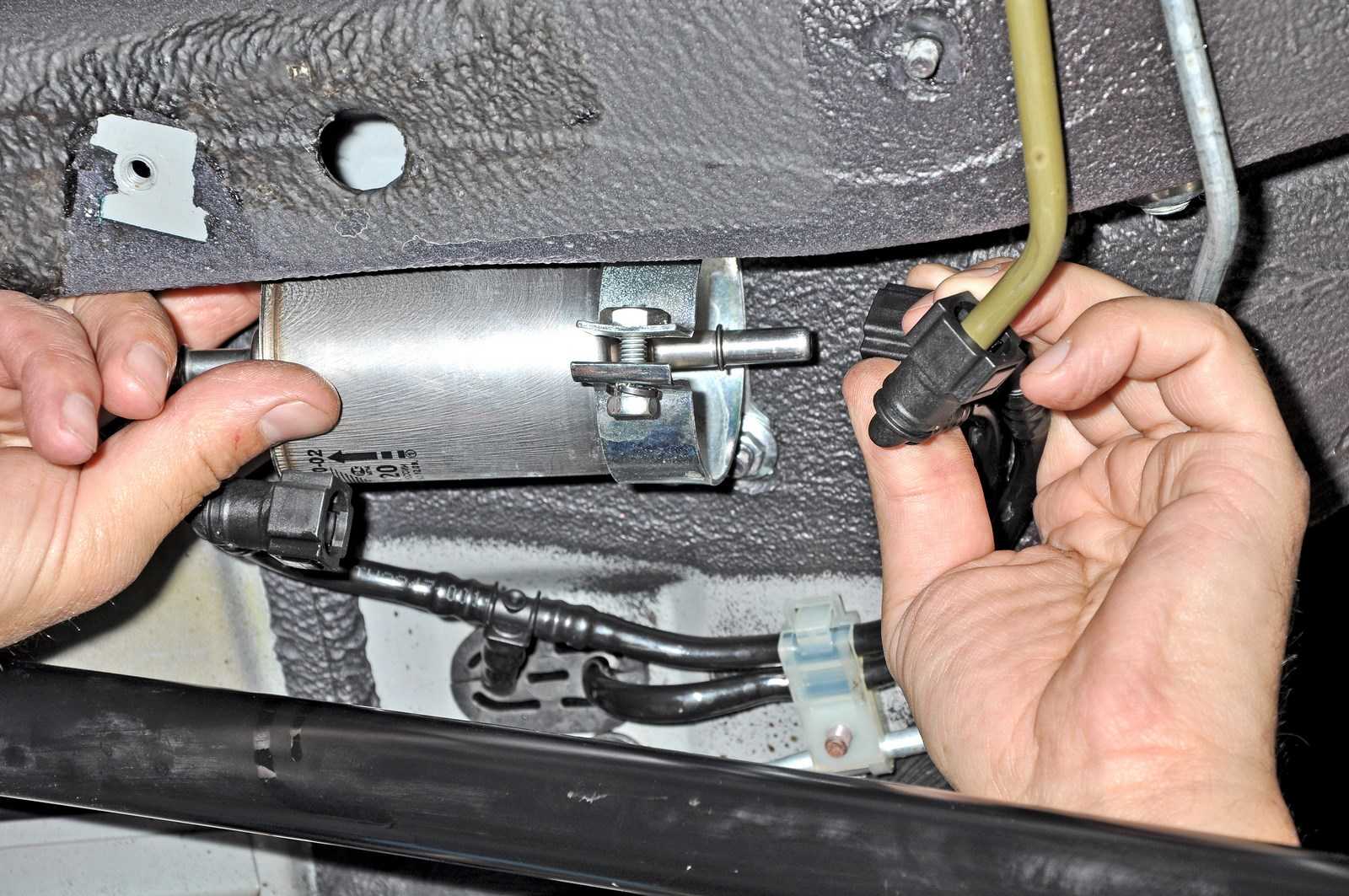

Снять трубки с патрубков фильтра.

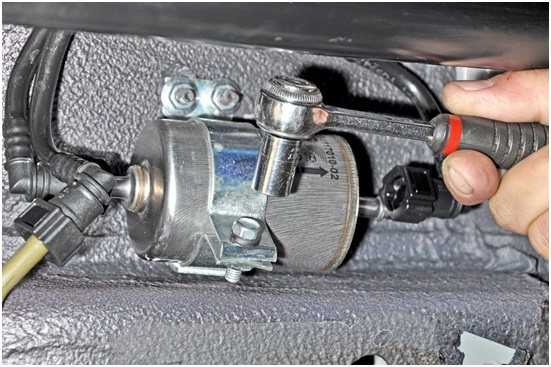

Послабить стяжной болт хомута.

Вытащить старый фильтр.

Установить новый фильтр, учитывая направление потока топлива.

Запустить силовой агрегат и проконтролировать отсутствие утечек.

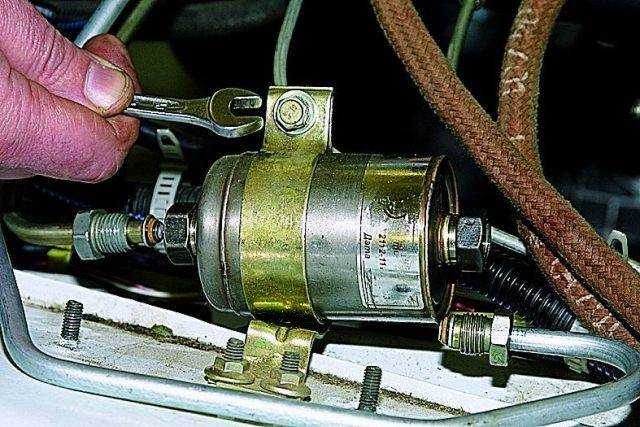

Замена фильтра, который находится в моторном отсеке

Для замены фильтра, расположенного в подкапотном пространстве, необходимо следовать приведенному ниже алгоритму.

Сбросить давление в топливной магистрали.

Отсоединить трубки от патрубков.

Послабить хомут.

Изъять старый фильтр.

Установить новый фильтр и проконтролировать отсутствие утечек бензина.

Замена сеточки-фильтра Шевроле Нива

Чтобы заменить сеточку-фильтр грубой очистки топлива на Шевроле Нива, необходимо следовать нижепредставленной инструкции.

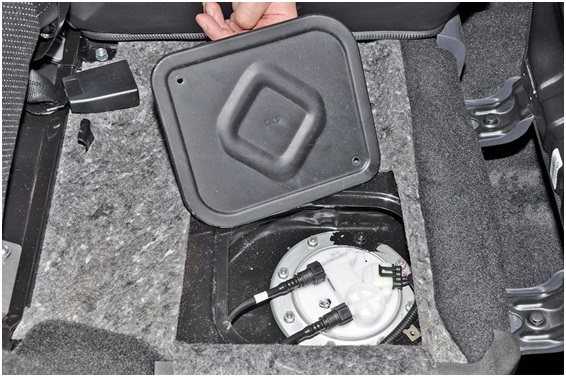

Поднять заднее сидение.

Открутить винты, которые фиксируют крышку лючка.

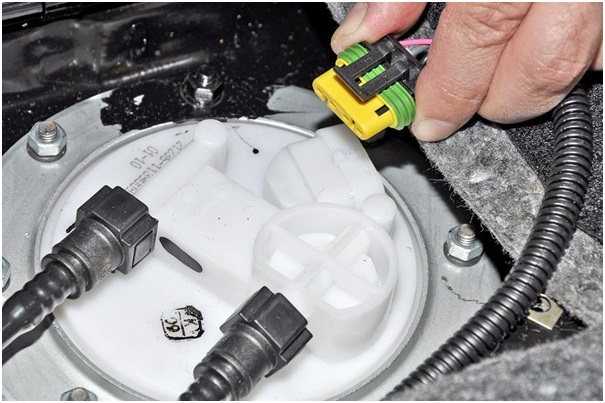

Снять клеммную колодку питания бензонасоса.

• Запустить двигатель и дождаться, когда он заглохнет. Провернуть коленвал стартером.
• Отсоединить трубки от патрубков топливного стакана.
• Открутить фиксатор топливного модуля.
• Изъять стакан.

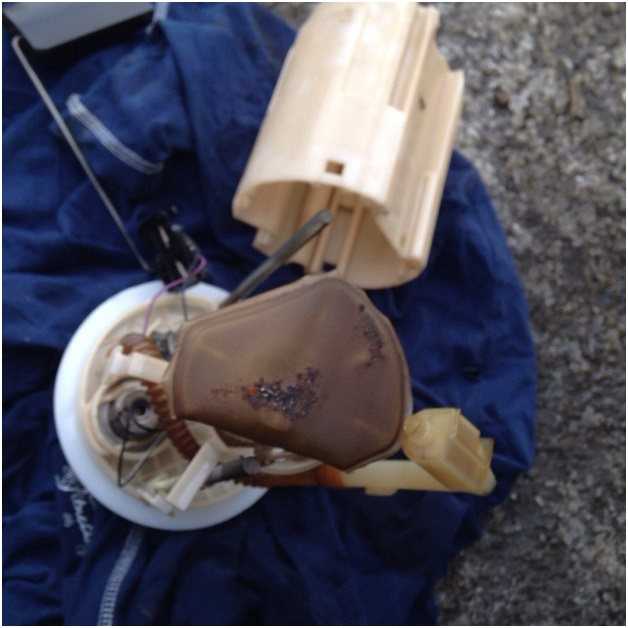

Разобрать топливный модуль.

Заменить фильтр-сеточку.

Собрать все в обратном порядке.

Выбор топливного фильтра на «Шевроле Нива»

Штатный фильтр, используемый на «Шевроле Ниве» — это быстросменный элемент, аналогичный тем, что сейчас ставятся на «Гранту» и «Калину 2» по установочным размерам, но имеющий металлический корпус, что по понятным причинам предпочтительнее. Его оригинальный номер 2123-1117010-02, и аналоги выпускаются большинством производителей.

Это неудивительно, так как он достался «Шевроле Ниве» от компании General Motors – аналогичные использовались на Chevrolet Lanos, Lacetti, Daewoo Matiz. В числе аналогов укажем на MANN WK 512, Bosch 0450905969, Champion CFF100225.

Их цена немногим отличается от стоимости оригинального фильтра АвтоВАЗ, а в приобретении более дешевых заменителей нет практического смысла: вряд ли стоит экономить сто рублей, рискуя столкнуться в будущем с загрязнением форсунок.

Замена топливного фильтра Шевроле Нива

Благодаря всеобщей изученности конструкции, замена топливного фильтра Шевроле Нива своими руками может быть выполнена даже начинающим автолюбителем. Рассмотрим как процедуру замены фильтра тонкой очистки топлива на двигателях объемом 1.7 и 1.8 л, так и установку новой сеточки бензонасоса.

Выбор топливного фильтра на Шевроле Нива

Топливный фильтр тонкой очистки на Chevrolet Niva унифицирован со многими другими моделями GM (Lacetti, Matiz, Nubira). Среди производителей с наилучшей репутацией можно выделить:

• Bosch,
• Knecht (KL83),
• Mahle Original,
• Mann-Filtre (WK512).

Как часто нужно производить замену?

Рекомендуется менять фильтр тонкой очистки каждые 45 тыс. км (в некоторых источниках – 30 000 км) либо раз в 3 года. Замена сеточки бензонасоса не регламентируется, поэтому производится в случае засорения либо в профилактических целях каждые 100 тыс. км.

Засорение фильтрующих элементов приводит к снижению пропускной способности фильтра, из-за чего у вас могут начать следующие проблемы:

• «вялые» отклики двигателя на нажатие педали акселератора;
• трудный запуск мотора;
• провалы при сильном нажатии педали газа на низких оборотах. В особо запущенных случаях двигатель начинает подтраивать и даже может заглохнуть.

Конструкция системы питания

До 2006 фильтр тонкой очистки устанавливался в подкапотном пространстве у моторного щита.

Но на большинстве Chevrolet Niva ТФ располагается возле бака под днищем. За неимением смотровой ямы, из которой удобней всего производить работы, заднюю часть необходимо зафиксировать на упорах в приподнятом состоянии. Сеточка грубой фильтрации топлива является составной частью топливного модуля и находится в баке.

При покупке будьте внимательны, так как встречаются 2 вида конструкции: «прямоугольник со срезанной стороной» и «сектор круга» (устанавливался на авто до 2006 г.в.). Для ТФ такой формы на дне стакана имеется специальная отформовка, поэтому установка прямоугольного фильтрующего элемента нежелательна.

Обратный клапан в топливном модуле препятствует сливу бензина в бак после остановки двигателя, поэтому в системе всегда поддерживается определенное давление бензина. Перед началом замены давление необходимо сбросить. Для этого необходимо завести мотор, после чего достать предохранитель бензонасоса. Проработав еще некоторое время на остаточном давлении, двигатель заглохнет.

Замена топливного фильтра Шевроле Нива

Торцевой головкой на 10 открутите пластиковую защиту ТФ.

Отсоедините входной и выходной топливный шланг (по бокам защелкивающихся соединений будут 2 фиксаторы, которые при снятии нужно вдавить внутрь разъема). Несмотря на отсутствие в магистрали давления, из шлангов вытечет немного бензина.

Ослабьте гайку стягивающего болт металлического хомута (если гайка прикипевшая, болт в момент прокручивания, скорее всего, будет прокручиваться, поэтому кроме торцевой головки на 10 потребуется еще и накидной ключ на 10).

Выведи старый ТФ из хомута и перелейте в приготовленную заранее емкость оставшийся в нем бензин.

Установите новый фильтр. Помните, что на корпусе фильтра стрелкой указано направление движения топлива. Остается лишь установить шланги до характерного щелчка соединителей и собрать оставшиеся элементы в обратном к снятию порядке.

Заменив самостоятельно топливный фильтр на Шевроле Нива, несколько раза включите на 5-8 секунд зажигание, чтобы перед первым пуском двигателя бензонасос заполнил систему горючим.

Видео:

1. Поднимите правую подушку заднего ряда сидений.
2. Отверните два шурупа, крепящие заглушку технологического отверстия.
3. Отсоедините разъем электропитания.
4. Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
5. Отсоедините фиксаторы и снимите топливные шланги.
6. Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
7. Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
8. Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
9. Для начала разборки топливного модуля отсоедините фишки электропитания.
10. Вытащите из паза трубку обратного слива топлива.
11. Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.

Назначение и признаки необходимости замены

Основным назначением топливного фильтра является очищение топлива, поступающего из бака автомобиля по топливным магистралям. Любое топливо, сколько бы оно ни стоило, содержит в своем составе множество инородных частиц, пыли, грязи, воды и прочих веществ. Чтобы эти вещества не попали в цилиндр, на пути устанавливается специальный фильтр очистки.

С целью улучшения качества очищения различных примесей в топливе было основано два вида изделий: тонкой и грубой очистки. Для чего они предназначены, рассмотрим далее.

Изделие грубой очистки предназначен для улавливания частиц, размер которых составляет до 0,1 мм. Данное изделие имеет форму сеточки, которая изготавливается из латунного материала. Устройство грубой очистки на внедорожнике Нива Шевроле устанавливается непосредственно в бензонасосе.

Устройство тонкой очистки служит для очищения топлива от примесей размером до 0,001 мм. Представляет он собой цилиндрическое основание, внутри которого имеется сеточка с мелкими фракциями (ячейками). Размещается такое изделие в топливной системе автомобиля между рампой и бензонасосом. В случае его засорения требуется осуществить замену. Изделие грубой очистки подлежит промыванию, поэтому не нуждается в периодичной замене.

Стоит также заметить, что в моделях внедорожника Нива Шевроле до 2009 года топливный фильтр тонкой очистки размещается под капотом в моторном отсеке. Более новые (рестайлинговые) модели Шевроле Нив, получившие новый дизайн от Bertone, имеют в комплектации изделие, располагающееся под днищем. Рассмотрим процесс замены фильтра для автомобилей Нива Шевроле с 2009 года выпуска. Замена изделия для моделей до 2009 года осуществляется аналогичным образом.

Откручиваем защитный экран

Сигналом для того, что требуется замена изделия, являются следующие характерные признаки:

1. При движении вверх ощущается затрудненная работа мотора;
2. Наличие посторонних шумов при прогревании мотора;
3. Замечается увеличение расхода горючего.
4. Не запускается или запускается с трудом мотор автомобиля.
5. Агрегат работает с рывками.

Снимаем защитный кожух

При обнаружении таковых факторов следует произвести замену топливоочистительного устройства. Еще одним признаком, который указывает на необходимость замены изделия, является километраж. Примерно каждые 10-15 тыс. км нужно осуществлять замену топливоочистителя.

Замена устройства для рестайлинговых моделей

На внедорожнике Нива Шевроле с 2009 года топливный фильтр размещается под днищем, а, точнее, под правым задним колесом, который закрывается кожухом. На основании этого проводить ремонтные работы следует на смотровой яме или эстакаде.

Освобождаем фильтр от крепления

Проверить наличие давления в системе можно путем отворачивания колпачка штуцера топливной рампы и нажать на стержень золотника. Если необходимо сбросить давление, тогда выполняются следующие действия:

• В салоне автомобиля необходимо установить подушку заднего сидения в вертикальное положение. Под подушкой находится шумоизоляция, которую следует также отвернуть.
• Под бесшумкой находится крышка, которая зафиксирована двумя саморезами. Эти саморезы нужно вывинтить и извлечь крышку.
• Под крышкой расположены колодки с проводами от топливного модуля. Чтобы стравить давление в системе необходимо фиксаторы колодок отсоединить и завести мотор. Двигатель оставляем работать до момента, пока он сам не заглохнет. Теперь в системе отсутствует давление и можно приступать к замене фильтра.

Отсоединяем топливные трубки

Приступаем к процессу замены:

Опускаемся в смотровую яму и с помощью ключа на «10» производим отвинчивание креплений защитного кожуха. Кожух извлекается. Снимается наконечник со штуцера фильтра путем сжатия двух фиксаторов отводящей трубки. Ключом на «10» осуществляется ослабление стяжки хомута, который крепит фильтр. Фиксаторы на проводящей трубке необходимо сжать и сдвинуть фильтр до момента выведения его из закрепления хомутом

В устройстве содержится некоторое количество топлива, которое осторожно сливается в емкость

На дорестайлинговых Шнивах замена осуществляется также, только фильтр находится под капотом, со стороны пассажира. Для его замены необходимо выполнить те же действия для замены, за исключением снятия защитного кожуха – который там отсутствует.

Теперь новый фильтр тонкой очистки устанавливается в последовательности обратной снятию. Не забудьте о правильности направления стрелок на устройстве. На основании всего вышесказанного, следует заметить, что замена данного изделия не требует особых навыков и осуществляется на протяжении 20-30 минут, что делает процесс еще более приятным.

Замена сменного элемента воздушного фильтра

Если герметик сильно засох и крышка не снимается, не нужно прикладывать усилия — так вы повредите элемент. Аккуратно поддевайте края по всему периметру.

В крайнем случае нагрейте его феном. После этого извлекаем грязный фильтрующий элемент наружу и устанавливаем новый. Ввиду прямоугольной формы, перепутать его расположение очень трудно. Он располагается поролоновой кромкой к верху капота. После этого, по всему периметру крышки промазываем герметик и устанавливаем элемент на свое место.

Чтобы с дальнейшим демонтажем не было проблем, следует использовать силиконовый герметик. Он обеспечивает надежную защиту от внешних факторов, при этом легко удаляется на пластиковой поверхности.

Как видите, с этим может справиться каждый. В салон будет попадать снова чистый и свежий воздух.

Кстати, на фото ниже представлено, как выглядит старый и новый элемент. Как видите, степень загрязнения существенная.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Chevrolet Niva — труженик автомобильного мира. Почти всегда машина используется для поездок в сложных условиях: по грязи, пыли, в условиях повышенной влажности. В сочетании с не самым качественным бензином это сильно снижает срок эксплуатации топливного фильтра. О том, как произвести замену этого расходника на Шевроле Нива, рассказано ниже

Где он стоит

В Chevrolet Niva, выпущенных до 2009 года:

1. Откройте моторный отсек;
2. Найдите щиток передка кузова;
3. Топливный фильтр расположен на правой стороне этой части авто.

В рестайлинговых моделях (после 2009 г.) изделие находится под днищем, рядом с правым задним колесом. В таких автомобилях фильтр оснащён защитным кожухом, который придётся снимать. Для замены нужна будет эстакада или смотровая яма.

Здесь находится топливный фильтр в рестайлинговых Chevrolet Niva

Как выбрать фильтр на Шевроле Нива

Изучите характеристики старого топливного фильтра. Запишите или запомните его объём. Покупая новое изделие, берите модель либо такого же, либо большего объёма — ни в коем случае нельзя ставить меньший вариант.

Фильтры небольших размеров быстро забиваются и не могут пропускать большое количество топлива, что приведёт к потере ходовых характеристик и быстрому расходу горючего.

Обратите внимание на изделия, в которых в качестве фильтрующего элемента используются сетка и магнит — они обеспечивают наилучшую очистку

Важно. Перед началом замены фильтра обязательно проверьте давление

Для этого отверните колпачок штуцера топливной рампы и нажмите на основную часть золотника

Перед началом замены фильтра обязательно проверьте давление. Для этого отверните колпачок штуцера топливной рампы и нажмите на основную часть золотника

Важно. Перед началом замены фильтра обязательно проверьте давление

Для этого отверните колпачок штуцера топливной рампы и нажмите на основную часть золотника.

Нет времени ждать? Можно уменьшить давление искусственно.

1. В салоне установите подушку заднего сиденья вертикально. Под ней найдите шумоизоляцию и отверните её.
2. Под шумоизоляцией расположена крышка на двух саморезах. Открутите их и снимите крышку.
3. Внизу находятся колодки с проводами, которые идут от топливного модуля. Для сброса давления отключите фиксаторы колодок и заведите двигатель. Пусть он работает, пока не заглохнет автоматически. Всё, можно менять фильтр.

Поднимаем подушку заднего сиденья

Откручиваем саморезы, фиксирующие крышку под шумоизоляцией

Отсоединяем фиксаторы колодок

Техника безопасности

Работа с элементами топливной системы требует строгого соблюдения правил пожарной безопасности! Ни в коем случае не курите рядом с ней, не подходите к автомобилю с источниками открытого огня. Для работ лучше выбрать помещение, в котором нет работающей на природном газе техники.

Как поменять

В смотровой яме или на эстакаде открутите крепления защитного кожуха. Для этого используется ключ на 10. Достаньте кожух.Снимаем защиту фильтра

Найдите штуцер фильтра, снимите с него наконечник. Для этого нужно сжать два фиксатора, которые расположены на отводящей трубке.
Ослабьте стяжки хомута, удерживающие само изделие. Для этого используйте гаечный ключ соответствующих размеров.
Сожмите фиксаторы на проводящей трубке. Двигайте топливный фильтр, пока он не будет выведен из крепежа хомутом.
Аккуратно слейте оставшееся в фильтре горючее в заранее подготовленный контейнер.
Отсоедините штуцер второй трубки и отведите трубки в стороны. Изучите уплотнительные кольца. Если на них есть следы износа, обязательно установите новые.
Открутите болт хомутика и достаньте фильтр.Достаем топливный фильтр

После установки нового изделия нужно повторить процессы в обратной последовательности

Обратите внимание на стрелку, нарисованную на задней части изделия. Она должна указывать на заднюю часть машины

Не забудьте надеть на штуцеры наконечники трубок — делать это нужно, пока фиксаторы не щёлкнут.
Завершив работу, включите зажигание и проверьте, герметично ли присоединён каждый элемент.

На старых моделях

Процесс замены фильтров на автомобилях, выпущенных до 2009 года, примерно такой же. Отличается только его расположение и отсутствие защитного кожуха, так что снимать дополнительные элементы не придётся.

Если сделать все правильно, замена топливного фильтра не займёт и часа

Важно помнить о защите от открытого огня и воздействия природного газа

• Дмитрий Буймистров
• Распечатать

Замена топливного насоса Niva Chevrolet

Если падает мощность двигателя, слышен повышенный шум или периодические «подвывания» при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Сначала проверьте давление в системе подачи топлива, подключив манометр к клапану на рампе в подкапотном пространстве (см. «Снижение давления топлива Niva Chevrolet»).

Если давление в системе меньше 250 кПа (2,5 кгс/см 2 ), замените топливный фильтр (см. «Замена топливного фильтра Niva Chevrolet»).

Если это не поможет, попробуйте снять насос и промыть сетку его приемника (см. «Ремонт модуля топливного насоса Niva Chevrolet»).

Если и в этом случае давление не возрастает, топливный насос необходимо заменить.

Вам потребуется ключ «на 10» (удобнее пользоваться торцовым ключом).

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

Откиньте вперед правую часть подушки заднего сиденья.

Отогните вырезанную часть шумоизоляции, под которой находится крышка люка над топливным баком.

Выверните два винта крепления и снимите крышку люка.

Отсоедините от переходной колодки насоса колодку жгута проводов.

Отжав пружинные фиксаторы, снимите с патрубков насоса топливные шланги

Чтобы из патрубков насоса избыточным давлением паров не вытеснялся бензин, снимите пробку наливной горловины

Отверните восемь гаек крепления насоса (под гайками расположены пружинные шайбы).

Поднимите насос вверх, наклоните его, чтобы вывести из люка поплавок датчика указателя уровня топлива, и снимите насос вместе с прижимным кольцом.

Если уплотнительное кольцо насоса осталось на баке, снимите его и осмотрите.

Сильно обжатое, потерявшее упругость или надорванное кольцо замените.

Если при снятии насоса стакан-накопитель остался в баке, извлеките его и перед обратной установкой насоса зафиксируйте на корпусе насоса пистонами.

Наденьте на насос уплотнительное кольцо и установите насос в бак, правильно сориентировав его относительно топливных шлангов

При заворачивании гаек крепления насоса прижмите кольцо с насосом, преодолевая сопротивление пружины, установленной в насосе

Если автомобиль выпуска после 2009 года, то смотрим эту статью — Ремонт модуля топливного насоса Niva Chevrolet

Источник

Какие элементы имеет смысл ремонтировать

Уплотнительные кольца, фиксаторы и гибкие шланги можно назвать типичными расходниками. Срок их службы невелик, а ремонт нецелесообразен. Соединительные шланги стоят в пределах нескольких сотен рублей, соединительные элементы еще дешевле, так что намного проще заменить их на новые.

Совсем другое дело — стальные трубопроводы. В руководстве по пользованию Chevrolet Niva указано, что поврежденная часть топливной магистрали может быть отремонтирована. Ремонт производится путем замены поврежденного участка на армированный шланг. Решение о целесообразности ремонта принимается на основе измерения длины поврежденного участка бензопровода.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании.

Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.

Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Где стоит и зачем нужен топливный фильтр

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.

Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.

В данной статье будет рассмотрена замена фильтра на новых машинах.

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

1. Новый фильтр тонкой очистки топлива.
2. Комплект рожковых ключей.
3. Комплект торцовых головок с воротком.
4. Отвёртка крестовая (средних размеров).

1. Автомобиль устанавливается на смотровую яму.
2. Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

   Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть

3. Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.

   Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой

4. К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

   Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор

5. После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
6. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.

   Делать это удобно торцовой головкой на 10

7. На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.

   Эти штуцеры достаточно просто сжать пальцами

8. Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.

   Для его извлечения следует ослабить болт на 10 на крепёжной скобе

9. На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

https://youtube.com/watch?v=kFcpA5Lp-OM

Важные моменты

• Любые работы с топливной системой должны производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников огня.
• Извлекать старый фильтр нужно аккуратно, так как в нём практически всегда остаётся бензин, который может попасть в глаза человеку, находящемуся в смотровой яме.
• Устанавливать новый фильтр нужно по ходу движения топлива. Для этого на каждом фильтре имеется стрелка, показывающая направление движения бензина.
• Сжимая пластиковые штуцеры при снятии их с фильтра, не следует прилагать больших усилий. Несмотря на кажущуюся прочность, они очень хрупкие.
• В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс. км пробега. Но с учётом качества отечественных дорог и бензина сотрудники автосервисов рекомендуют менять фильтр через каждые 15 тыс. км.

Замена фильтра тонкой очистки — задача, которая вполне по силам тому, кто хоть раз держал в руках отвёртку и торцовый ключ. Самое главное — не забыть сбросить давление в топливной системе, иначе неприятностей не избежать. И разумеется, нельзя забывать о технике безопасности. Все работы должны производиться вдали от источников огня, а работать следует только в перчатках и защитных очках.

Замена топливного фильтра на других моделях автомобилей:

• Лада Гранта
• Лада Приора
• ВАЗ 2114
• Форд Фокус 2

• Алексей Степанов
• Распечатать

Как заменить топливный фильтр на шевроле нива

Замена топливного фильтра на Шевроле Нива должна происходить по регламенту каждые 30 000 километров. Но условия эксплуатации большинства автомобилей в нашей стране довольно жесткие, особенно по сравнению с Европой. Большое количество дорог с грунтовым покрытием, некачественное топливо, отсутствие контроля за вредными выбросами в мегаполисах. Причин можно назвать много, но все эти факторы влияют прежде всего на уровень износа деталей. Поэтому следует оценить качество работы топливного фильтра в автомобилях Нива немного раньше, чем рекомендуется в ТО.

Внимание! При проведении работ с горючими веществами и топливной системой категорически запрещается курить, а так же располагать инструмент и материалы рядом с открытыми источниками огня. При проведении работ в зимний период рекомендуется не использовать обогреватели и тепловые пушки

Так же необходимо помнить, что в топливной системе и бензонасосе постоянно поддерживается высокое давление, поэтому после остановки двигателя необходимо подождать не менее трех часов, перед тем как ослаблять крепеж топливных приводов.

Как можно снизить давление в топливной системе? Существует несколько способов:

• Необходимо открутить гайку, которая крепить крышку блока управления двигателем, которая расположена внутри салона.
• После снятия крышки отключить предохранитель, отвечающий за работу топливного насоса.
• Включить двигатель на холостых оборотах и дать ему поработать до тех пор, пока он не израсходует все горючее, оставшееся в отливной системе.
• После того, как двигатель сам заглохнет из-за недостатка бензина, можно будет вернуть предохранитель на место.

• позади топливной рампы, располагается контрольный клапан системы, который обычно закрывают пластмассовым колпачком. Внешне он похож на золотник, используемый для контроля давления в колесах.
• чтобы слить топливо необходимо нажать на золотник отверткой. Эту операцию нужно проводить только на отключенном и остывшем двигателе, потому что топливо будет выходить под высоким давлением и возможно его попадание на некоторые элементы двигателя.

Признаки необходимости замены топливного фильтра.

• Прежде всего, это появление постороннего шума при работе двигателя.
• При движении в гору чувствуется недостаточная мощность автомобиля.
• Обороты двигателя плавают, чувствуются рывки.
• увеличивается расход горючего при спокойном стиле езды.
• проблемы с запуском холодного двигателя.

Если присутствуют все или несколько вышеперечисленных проблем, и исключена вероятность того, что они вызваны другими конструктивными элементами автомобиля, значит пришло время приступить к замене топливного фильтра Нива Шевроле.

Расположение топливного фильтра

Перед тем, как приступить к замене топливного фильтра надо снять защитный кожух из пластмассы, который расположен в задней части автомобиля, в правой части.

Все работы по замене лучше проводить с на эстакаде или подъемнике.

Для работы понадобятся следующие инструменты:

• набор ключей с головками на 10, 17 и 19
• ветошь или тряпки
• емкость для слива оставшегося топлива
• набор уплотнительных колец.

Инструкция по замене:

1. Перед тем, как заменить бензиновый фильтр необходимо отключить клеммы аккумулятора.
2. Снимаем кронштейн для запасного колеса
3. Ключами на 19 и 17 откручиваем штуцер топливопровода и сливаем бензин в заранее подготовленную емкость.
4. Отводим трубки в сторону, освобождая фильтр. Рекомендуется менять уплотнительные кольца при каждой замене фильтра, поскольку их ресурс и фильтрующего элемента примерно одинаков.

5, Ослабляем хомут с помощью ключей на 10.

6, Убираем изношенный фильтр.

7.Производим установку нового фильтра на Нива Шевроле.

8,После этого производим установку всех компонентов в обратной последовательности.

Устройство и принцип работы

Топливная система Chevrolet Niva состоит из нескольких элементов, к числу которых относятся и топливопроводы различного устройства и назначения:

• металлическая трубка подачи бензина к топливной рампе;
• стальная трубка отвода бензина от рампы;
• гибкие шланги высокого давления, соединенные с топливным фильтром;
• стальные трубопроводы, идущие от бензобака и расположенные под днищем автомобиля.

Стальные трубопроводы отходят от топливного бака и отвечают за подачу и отвод бензина. Труба подачи бензина соединяется с топливным фильтром посредством гибкого прорезиненного или нейлонового шланга. Бензин, проходит через топливный фильтр, очищающий бензин от посторонних примесей. С другой стороны фильтра отходит еще один прорезиненный шланг, соединяющийся с трубопроводом подачи топлива в рампу.

В том случае, если в рампу попадает избыток бензина, он отводится от нее посредством стальной трубы отвода топлива. Ее конец соединен с гибким шлангом, который ведет к топливопроводу возврата бензина обратно в бензобак. Таким путем излишки бензина, неиспользованные двигателем, возвращаются в бензобак.
