Здравствуйте, уважаемые автолюбители! Продолжением темы безопасного движение автомобиля, является своевременное выявление неисправностей, правильная диагностика и ремонт рулевого управления авто.

В рулевом управлении самой уязвимой является система рулевого привода, а именно рулевые тяги и внешние рулевые наконечники. Это как раз те элементы, которые в большей степени испытывают на себе все неровно – кочечные особенности наших дорог.

Ремонт рулевых тяг, по сути своей имеет прямой синоним – замена рулевой тяги или замена наконечника рулевой тяги. Дело в том, что сама рулевая тяга редко выходит из строя, если только водитель не приложит к этому упорных усилий, двигаясь по бордюрам, например.

Поэтому основным объектом процедуры ремонта (замены) рулевой тяги является наконечник с шаровым шарниром рулевой тяги. Ну, и по ходу действия, в обязательном порядке необходимо менять пыльник рулевой тяги. Даже если он не имеет видимых механических повреждений в виде трещин или порывов.

Задачу пыльника рулевой тяги подробно объяснять не нужно. Понятно, что пыльник защищает шаровый шарнир рулевой тяги от попадания в него всего лишнего из внешнего мира.

Когда требуется ремонт рулевых тяг и наконечников

Диагностика неисправностей рулевого управления облегчается тем, что практически 100% неисправностей в рулевом управлении, водитель почти сразу ощущает своими руками или видит по траектории движения авто: люфт рулевого колеса, биение рулевого колеса, автомобиль на прямом отрезке дороги, начинает уводить в ту или иную сторону и так далее.

Или, вы проводите плановую диагностику и во время проверки обнаруживаете люфт рулевой тяги. А, как правило, ремонт рулевой тяги тянет за собой замену наконечника, ну и пыльника – по умолчанию.

В любом из случаев отклонения от привычного поведения авто или состояния руля, нужно не откладывая в долгий ящик провести диагностику рулевого управления. Ну, а там  до замены наружных наконечников, рулевых тяг и пыльников, совсем недалеко.

Как сделать ремонт рулевого привода

Ремонт рулевых тяг, замена наконечников и пыльников, в принципе, дело подвластное любому водителю. Немного времени, и соблюдение технологической цепочки. При ремонте не забывайте о том, что у описанных технологических операций, могут существовать нюансы при применении советов на практике.

Вы ведь понимаете, что существуют конструкционные особенности на разных марках авто. Но принцип, в любом случае одинаков. Итак, приступим к замене рулевой тяги, наконечника и пыльника.

Обязательные условия: пыльники менять в любом случае, погнутые наконечники менять обязательно, не нужно их реставрировать кувалдой. Не так много они стоят, но много значат.

• Начинаем, как всегда, с соблюдения элементарных мер безопасности: автомобиль ставим на «ручник», под задние колеса ставим «башмаки» или упоры из подручных материалов, поддомкрачиваем автомобиль и ставим его на упор.
• Обработать WD-40 гайку крепления рулевой тяги на поворотном рычаге и отвернуть ее.
• Вынуть шплинт гайки крепления шарового шарнира тяги, которой он крепится к поворотному рычагу. И открутить гайку.
• Для выпрессовки пальца шарового рулевой тяги из поворотного рычага, понадобится съемник. При его отсутствии специалисты рекомендуют воспользоваться молотком и небольшим ломиком (монтировкой).
• Далее, отгибаем концы стопорной пластины и расконтриваем болты крепления обеих рулевых тяг к рулевому механизму.
• Снимаем рулевую тягу.
• В тисках зажать рулевую тягу и ослабить контргайку крепления наконечника на муфте.
• Перед тем, как выкрутить наконечник сделайте на нем пометку или считайте количество витков. Это понадобится для того, чтобы произвести установку нового наконечника, как можно правильнее и доехать до поста развал схождения.
• Замените пыльник, для этого снять уплотнительное пружинное кольцо, которое держит пыльник. Снимаем пыльник с рулевого наконечника.
• Производим замену наконечника: надеваем пыльник и вкручиваем наконечник по отметке (количеству витков).
• Сборку элемента рулевой трапеции, производим в обратном порядке.

Естественно, на бумаге это получается быстро и непринужденно. Если же у вас нет определенного опыта по ремонту рулевой тяги, то на практике этот процесс займет определенное время.

Тем не менее, вы убедились в том, что ремонт (замена) рулевой тяги, наконечника и пыльника не требуют от вас академических знаний. У вас все получится.

Реставрация шаровых, рулевых наконечников, тяг. Растяжка Как сделать крыльцо для беседки

Инструкция по замене рулевой рейки

Сложность производимых работ во многом зависит от типа и расположения рулевой рейки. Механические рейки обычно располагаются в верхней части моторного отсека и имеют относительно удобный доступ. Демонтаж рулевой рейки вполне возможно произвести самостоятельно на любой площадке.

Гидравлические рейки в основном расположены в нижней части между двигателем и подрамником. Доступ к рейке достаточно ограничен, работы производятся на подъемнике, эстакаде или смотровой яме. В отдельных случаях требуется снятие подрамника. В связи с определенными сложностями замену или ремонт гидравлической рейки рекомендуется производить в сервисном центре.

Рассмотрим последовательность действий, как снять рулевую рейку на автомобиле ВАЗ 2114.

Необходимые материалы и инструменты

При проведении самостоятельных работ по замене рулевой рейки потребуются:

• съемник для снятия рулевых наконечников;
• шестигранник №17;
• жидкость для смазки wd-40;
• литол;
• слесарный набор ключей и головок;
• молоток;
• зубило;
• ветошь.

Демонтаж рулевой рейки

Алгоритм снятия рулевой рейки производится следующим образом:

1. Автомобиль устанавливается на ровной площадке с твердым покрытием. Фиксируется стояночный тормоз и под задние колеса устанавливаются противооткатные упоры. Блокируется рулевое колесо. Снимается минусовая клемма аккумулятора.
2. Домкратом поднимается передняя часть автомобиля и устанавливается на подставки. Снимаются передние колеса для обеспечения доступа к рулевым тягам.
3. Гайки наконечников обрабатываются wd-40 и откручиваются. Используя съемник, извлекаются пальцы наконечников из гнезд амортизаторных стоек.
4. В салоне откручивается и извлекается стопорный болт на карданном сочленении.
5. Для удобного доступа к рейке демонтируется абсорбер.
6. Откручиваются и удаляются гайки крепления рулевой рейки.
7. Сняв рейку с крепежных шпилек, разъединяется шлицевое соединение рулевого вала и исполнительного механизма.
8. Рейка извлекается из подкапотного отсека.

Установка рулевой рейки

Перед установкой следует снять боковые заглушки на новой рейке и наполнить отверстия литолом. Установить на рейку рулевые тяги с наконечниками. При монтаже рулевой рейки потребуется помощь второго человека для установки шлицевого соединения. Разжать шлицевой хомут можно, воспользовавшись зубилом.

Установленная на шпильки рейка крепится гайками. Наконечники устанавливаются в гнезда и фиксируются. Устанавливаются колеса, автомобиль снимается с подставок.

После монтажа новой рейки необходимо на стенде геометрии проверить и установить параметры схождения колес.

Особенности замены сальника рулевой рейки

Для выполнения процедуры понадобятся специальные инструменты и расходные материалы (смазка, техническое масло, новые резинотехнические элементы и так далее). Не имея должного опыта и навыков, не стоит пытаться выполнить все этапы работы самостоятельно. Непрофессиональное обращение может стать причиной порчи новой детали или возникновения серьезных поломок.

Такая работа считается достаточно кропотливой, поэтому выполнять ее следует с особой тщательностью. Первым делом необходимо разобрать рулевой узел. Удалить изношенные запчасти, а после тщательно почистить рейку от загрязнений и остатков отработки технической жидкости. Тщательно смазать необходимые участки и надеть новую деталь. Собрать устройство и надежно зафиксировать крепежи. Помните, что своевременное ТО поможет продлить срок службы устройства и улучшит управляемость самого автомобиля.

(Пока нет оценок)

Ремонт рулевой рейки Лачетти в автосервисе

После ремонта вам обязательно дадут гарантию на выполненные работы. Для того, чтобы продлить безопасную эксплуатацию автомобиля, соблюдайте несколько проверенных временем и людьми правил:

• При ремонте проверяйте, какие стяжки поставили к пыльникам. Они не должны быть пластиковыми. В противном случае, коррозия вала-рейки и полная замена узла.
• Неизбежные повреждения при езде по неровным дорогам можно уменьшить, если аккуратно вести машину по ним. Также нужно плавно проезжать трамвайные рельсы и лежачих полицейских.
• Старайтесь избегать длительных стоянок, особенно во влажных местах.

Относитесь внимательно к состоянию своего автомобиля, ремонтируйте его вовремя и тогда езда всегда будет комфортной и безопасной!

Именно такой вид этого устройства сегодня является наиболее популярным, хотя уже существуют рейки с электрическим приводом, а не за горами появление и электронного.

Применение гидроусилителя руля в автомобиле Шевроле Лачетти сделало его управление во много раз легче, безопаснее и комфортнее.

Такого типа рулевая рейка позволяет выполнять развороты на ограниченном участке, что очень актуально для езды в современных мегаполисах, перегруженных автотранспортными средствами.

Гидравлический привод рулевой рейки предусматривает, естественно, для его полноценной работы использование масла.

А раз так, то сразу возникает необходимость в специальных уплотнителях для удержания масляной жидкости во всех узлах, деталях и их соединениях.

Таковыми специальными уплотнителями в рулевой рейке и являются сальники .

Они устанавливаются с каждого конца рейки, а также сверху на червяке.

От состояния этих сальников зависит постоянное наличие в нужном количестве масла в устройстве, что обеспечивает его нормальную и надёжную работу.

При выходе со строя хотя бы одного из них появляется подтекание масла, что неизбежно приводит к постепенному уменьшению общего количества смазывающего материала во всей рейке.

А так, как рулевая рейка призвана обеспечивать безопасное управление транспортным средством, то и целостность всех её сальников становится также очень важным вопросом.

Поэтому за состоянием всей рулевой рейки необходимо постоянно следить и при появлении подтеканий масла сразу принимать меры к ремонту или замене.

Стук в Лачетти спереди. Возможные причины

Конечно, рейка будет в любом случае оставаться в приоритете, но стоит вкратце рассмотреть и другие причины грохота в передней части Лачетти

В первую очередь давайте обратим внимание на стойки стабилизатора. После 30-50 тысяч пробега вполне может начать постукивать правая стойка, но это зависит от качества дорог

Стойку проверить просто, достаточно покачать автомобиль в вертикальном направлении или попытаться пошевелить стойку стабилизатора. Если есть малейший люфт, стойку будем менять. О том, как заменить втулки стабилизатора и стойки подробно написано здесь.

Кроме того, обратим внимание на втулки штанги стабилизатора, хотя стук может возникнуть только при сильном износе втулок, а до этого будет явно не хватать поперечной устойчивости кузова, машина будет сильно крениться в поворотах. Шианга стабилизатора

Шианга стабилизатора

Попытаемся добраться до рулевой колонки и промежуточного вала, пошатаем рулём и послушаем, не стучит ли крестовина. Это тоже один из самых вероятных источников стука. Если постукивает крестовина, её можно смазать, стук может пропасть, но ненадолго, поэтому если дело в промежуточном валу, его лучше заменить сразу. Именно этот стук часто путают со стуком рейки и борются с ветряными мельницами, хотя рейка может быть в полном порядке.

Остальные элементы ходовой будут проявлять себя более явно. К примеру, изношенный ступичный подшипник начнёт шуметь, а наконечники рулевых тяг просто проверить покачиванием руля с одновременным контролем люфта на наконечнике или же просто пошатать сам наконечник и проверить состояние гайки.

Замена своими руками

При повреждении сальника, его нужно срочно заменить. Деталь рекомендуется менять раз в три года, за этот промежуток она полностью изнашивается.

Соблюдение ряда рекомендаций позволит правильно установить сальник:

перед началом монтажа поверхность смазывается;
из упаковки сальник осторожно извлекается руками;
при установке новой детали нельзя использовать тяжелые предметы для простукивания;
изделия нужно размещать при согласовании с центром вала;
перед установкой сальника в гнездо необходимо обеспечить соответствие его температуры условиям среды;
не допускать попадание смазки на рабочие кромки;
демонтированный сальник нельзя устанавливать повторно.

Как на Калине поставить руль прямо?

После ремонта или замены рулевой рейки руль не всегда удается поставить так, чтобы он смотрел прямо, потому у многих автолюбителей возникает вопрос: как Калине поставить руль прямо? Действительно, когда при движении по прямой руль стоит прямо, то это не только приятно, но и удобно. За него просто удобнее держаться.

Чтобы затем выставить руль прямо, сначала, во время движения по прямой, сделайте отметку в верхней точке руля, а когда приедете к месту ремонта, то поставьте руль так, чтобы эта точка была в самом верху. Далее потяните на себя центральную часть руля, она отсоединится и окажется у Вас в руках.

Клеммы звукового сигнала надо отсоединить, центральную часть рулевого колеса можно отложить в сторону.

Ключом на 24 откручиваем гайку крепления рулевого колеса к рулевому валу.

Не забудьте отметить маркером положение рулевого колеса относительно вала.

А теперь берем руль двумя руками (на 9 и на 3 часа) и попеременно покачивая каждой рукой к себе и от себя, аккуратно снимаем рулевое колесо со шлицов рулевого вала. Как только руль снимется со шлицов, поворачиваем его в то положение, которое Вам нужно (то есть ставим прямо) и снова надеваем на шлицы. Теперь, при движении прямо, руль у Вас будет тоже смотреть прямо.

У меня руль слегка косил вправо, поэтому я переставил его на один шлиц влево, вот так:

Еще записи про Chevrolet Lacetti:

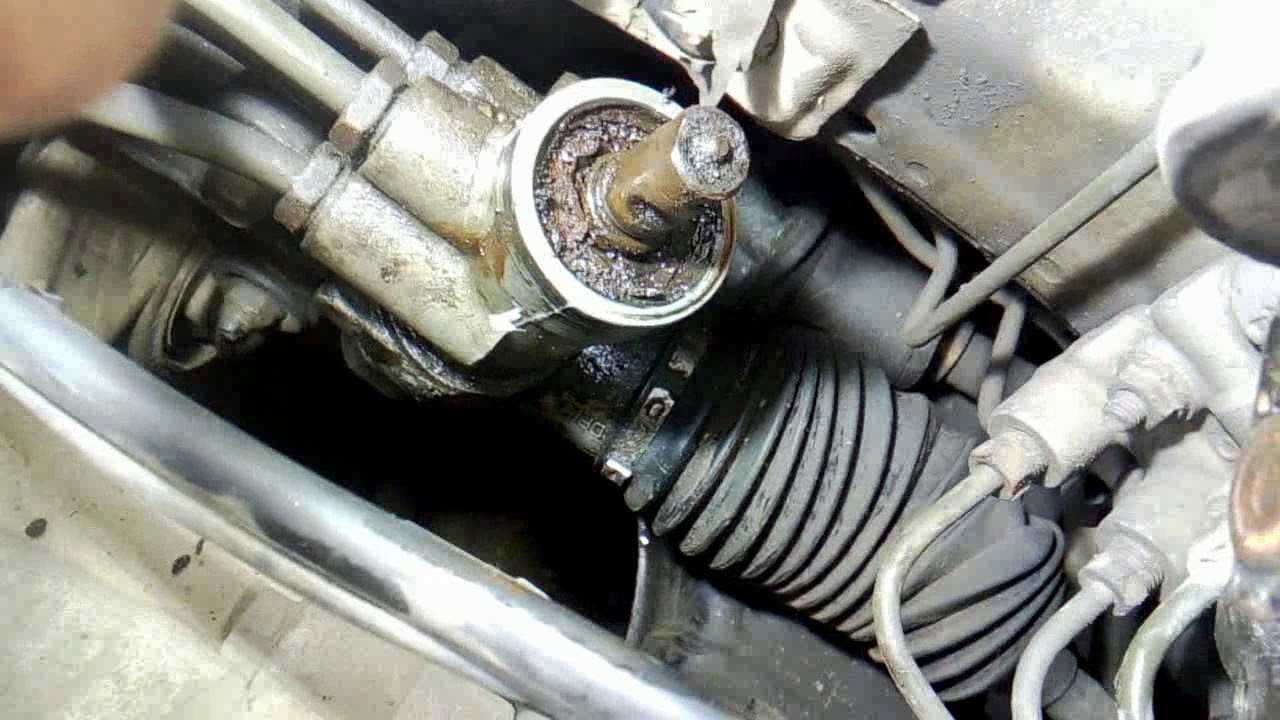

В торцевой части корпуса рейки расположены защитные сальники, препятствующие утечке масла, которое находится внутри корпуса рейки. Кроме того, они не позволяют попасть внутрь пыли и влаги, это на тот случае если из строя выйдут пыльники рулевой рейки. Влияние влаги также способно нанести непоправимый вред рулевой рейке, коррозия разрушает рабочую поверхность вала, а песок препятствует нормальному вращению. Ремонт рулевой рейки возможен однако не всегда рентабелен, специалисты выполняют сложную работу в виде проточки вала на координатном станке, после чего устанавливают комплект сальников немного большего диаметра.

Навигация по сайту

Здесь потребуется помощник, задача которого при помощи отвертки разъединить соединение хвостовика и рулевого вала на рейке. Тщательно обработайте жидкостью WD соединения, а сами тем временем, не спеша опустите подрамник вниз. Эту фазу можно считать завершенной, считайте, что подрамник вместе со стабилизатором и рейкой — сняты!

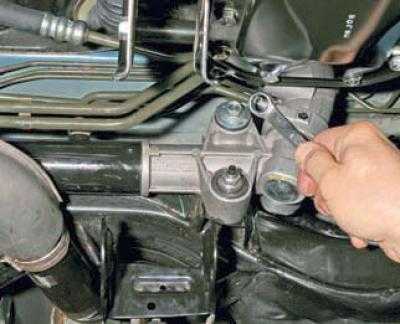

Открутите четыре болта крепления, которыми рулевая рейка крепится к подрамнику. Для профилактики снимите стабилизаторы и смажьте резиновые втулки той же пластичной смазкой, это исключит вероятность возникновения скрипов подвески, коме того сама работа подвески существенно улучшится, а езда станет более комфортной и мягкой.

снятие и ремонт рулевой рейки, без снятия подрамника. Меган 2.

Теперь собственно сама замена рулевой рейки Возьмите новую рулевую рейку и соберите все в обратном порядке. Во время установки не забудьте убрать пробки-заглушки из отверстий ГУРа. Все как следует смазываем герметиком в тех местах где он нужен, соединение катализатора и фланца выпускной трубы нужно смазать графитной смазкой.

Соединение шаровой опоры и ступицы, как правило, разъединяется без особых усилий. Открутите два крепежных болта нижней опоры двигателя, затем полностью снимите ее. Далее необходимо снять поперечную рейку, для этого нужно открутить четыре болта. Аккуратно открутите три гайки, которыми крепится фланец приемной трубы к катализатору, а также поддерживающий крепежный кронштейн к блоку двигателя.

На рамке под радиатором отключите разъем лямбда-зонда. В удобном для себя месте подвесьте всю приемную трубу глушителя.

Все, что осталось сделать это — демонтировать подрамник, сделать это можно посредством откручивания крепежных болтов, но не спешите выкручивать болты полностью, оставьте несколько витков резьбы. Установите спец-подставку под подрамник и теперь полностью выкрутите четыре крепежных болта.

Установку рулевого механизма проводим в обратной последовательности. Перед монтажом рулевого механизма устанавливаем среднее положение рейки прямолинейное движение автомобиля. Болты и гайки крепления трубы и картера рулевого механизма к подрамнику затягиваем предписанными моментами см.

Перед подсоединением трубок сливной и нагнетательной магистралей к картеру рулевого механизма проверяем состояние резиновых уплотнительных колец. При их повреждении разрывы, трещины, вмятины заменяем кольца новыми. Некоторые операции придется выполнять сверху, то есть — под капотом. Открутите болт в соединении рулевого вала, а также его хвостовика на рулевой рейке.

Далее, используя шприц, удалите лишнюю жидкость из бачка гидроусилителя руля ГУР. На этом все работы в подкапотном пространстве завершены. Поднимите переднюю часть автомобиля, используя один из перечисленных выше вариантов.

В районе правого лонжерона на подрамнике необходимо открутить болт скобы, удерживающей трубку ГУР. Замена рулевой рейки Шевроле Лачетти своими руками Теперь можно выкрутить из рулевой рейки два штуцера шлангов гидроусилителя. Подготовьте пустую тару, поскольку часть жидкости может выливаться из системы.

Теперь можно приступать к частичной разборке подвески, это необходимо для того чтобы снять подрамник. Используя жидкость WD, обработайте все резьбовые соединения:
