Тугой руль. замена крестовины рулевого вала

Регулировка рулевой рейки

Если у вас возникла проблема с управлением автомобиля, которая проявляется в том, что руль начинает дребезжать или работать неравномерно, то в большинстве случаев это связано с проблемами в рулевой рейке. Решить эту проблему можно с помощью регулировки рулевой рейки.

Обратите внимание, что регулировка рулевой рейки является довольно сложным процессом, который не следует выполнять самостоятельно, если вы не имеете необходимых навыков и опыта. Лучше всего обратиться к специалистам в автосервисе

Специалисты обычно начинают регулировку рулевой рейки с проверки уровня масла в системе. Затем они находят регулировочный болт на рулевой рейке и начинают вращать его для настройки жесткости работы рейки. По мере изменения положения болта, специалисты проверяют работу руля и вносят необходимые корректировки.

После завершения регулировки рулевой рейки специалисты проводят тест-драйв автомобиля, чтобы убедиться, что управление стало более плавным и комфортным. Если все сделано правильно, вы заметите явное улучшение работы руля.

Ремонт Шевроле Лачетти своими руками — руководство

«Шевроле Лачетти» пользуется заслуженной популярностью сред отечественных автовладельцев. Действительно, эта машина обладает современным дизайном, достаточной мощностью (выпускаются модели с двигателями объемом 1,4; 1,6 и 1,8 литра).

Цена же такого автомобиля весьма приемлема. Что особенно приятно, что «Лачетти» рассчитана именно на наши климатические и дорожные условия. По этой причине ремонт автомобилей Шевроле выполняется нечасто.

Особенно редко вам придется сталкиваться с неисправностями, если вы не будете игнорировать плановые технические осмотры, а также станете эксплуатировать машину в «щадящем» режиме, то есть без лишних «выкрутасов». Как правило, ремонт Шевроле Лачетти своими руками — это вынужденная необходимость.

Да и неисправности могут быть различные — например, заменить прокладку или протекший шланг вполне можно самостоятельно, а вот если нужно проверить генератор — вам прямой путь в автосервис. Нередко можно услышать жалобы на этот автомобиль.

Однако ремонт двигателя, например, очень часто состоит из мелочей — скажем, вышла из строя катушка зажигания или образовалась протечка охлаждающей жидкости. Причем своевременное посещение автосервиса может избавить вас и от этих проблем.Если вы решили выполнить на ремонт своими руками. то вам потребуется руководство по ремонту Шевроле Лачетти.

Далее выполняется диагностика, проводится подбор необходимых комплектующих и инструмента. Понятно, что приобретать следует качественные, лучше всего оригинальные запасные части.

В этом случае вы сможете быть уверены в длительном эксплуатационном периоде ваших покупок.Шевроле Ланос, как и Лачетти, может быть даже усовершенствована своими руками. Вы можете улучшать как силовой агрегат, так и динамику. Главное в этом вопросе — не переусердствовать, поскольку слишком мощный двигатель приведет к перегрузке остальных узлов и агрегатов, что, в свою очередь, будет способствовать их быстрому износу.

Хронические заболевания «Лачетти»

После того, как ваш «железный конь» пройдет около шестидесяти тысяч километров, даст знать о себе качество сборки и комплектующих. Чтобы максимально упростить себе жизнь в этот период, вам следует знать слабые места — для того, чтобы вовремя устранить неисправность, пока она не вошла в «привычку».

Например, ремонт рулевой рейки может стать настоящей головной болью для владельца, если вовремя не устранить причины, приводящие к поломке узла.Вполне возможно, что вы уже столкнулись и с такой операцией, как кузовной ремонт. Конечно, капитальный ремонт выполняется только после ДТП, а коррозия после 60 тыс. км пробега — редкость. Но кузовной ремонт — это, прежде всего, поддержание лакокрасочного слоя в «рабочем» состоянии, обеспечивающем защиту металлического корпуса. Так что все без исключения повреждения подлежат немедленному удалению.Итак, какие же неисправности возникают в данной модели авто чаще всего:

посторонние звуки под капотом («цоканье») — в основном, являются следствием неправильной регулировки впускного коллектора (геометрии),подергивания авто, возникающие при холостом ходу или при разгоне — проверке подлежат свечи, колпачки или катушка,стуки в рулевом могут быть спровоцированы люфтом в рулевом механизме либо преждевременным износом рейки,в условиях заводской сборки устанавливаются не очень качественные амортизаторы. Желательно заменить их на более надежные с регулируемой жесткостью,ремонт АКПП нужен в том случае, если при переключении передач появляются посторонние звуки. Зачастую на этом этапе ремонт заключается в регулировке узла и его смазке,так называемые «короткие» передачи — излишне высокие обороты на пятой передаче при движении по трассе со скоростью около 140 километров час приводят к нерациональному расходу топлива и быстрому вырабатыванию ресурсов двигателя.

Скажем, неисправности инжекторного двигателя должны устраняться только с использованием специализированного профессионального оборудования. Следует отметить, что наиболее экономичной с точки зрения расхода топлива является скорость в 85-90 км/час.

Если же вы предпочитаете быструю езду — на уровне 120-150 км/час, то вам потребуется усовершенствование программы впрыска и зажигания (тюнинг). В противном случае налицо будет повышенный расход топлива.

http://samadel.ru

Стук в Лачетти спереди. Возможные причины

Конечно, рейка будет в любом случае оставаться в приоритете, но стоит вкратце рассмотреть и другие причины грохота в передней части Лачетти

В первую очередь давайте обратим внимание на стойки стабилизатора. После 30-50 тысяч пробега вполне может начать постукивать правая стойка, но это зависит от качества дорог

Стойку проверить просто, достаточно покачать автомобиль в вертикальном направлении или попытаться пошевелить стойку стабилизатора. Если есть малейший люфт, стойку будем менять. О том, как заменить втулки стабилизатора и стойки подробно написано здесь.

Кроме того, обратим внимание на втулки штанги стабилизатора, хотя стук может возникнуть только при сильном износе втулок, а до этого будет явно не хватать поперечной устойчивости кузова, машина будет сильно крениться в поворотах. Попытаемся добраться до рулевой колонки и промежуточного вала, пошатаем рулём и послушаем, не стучит ли крестовина

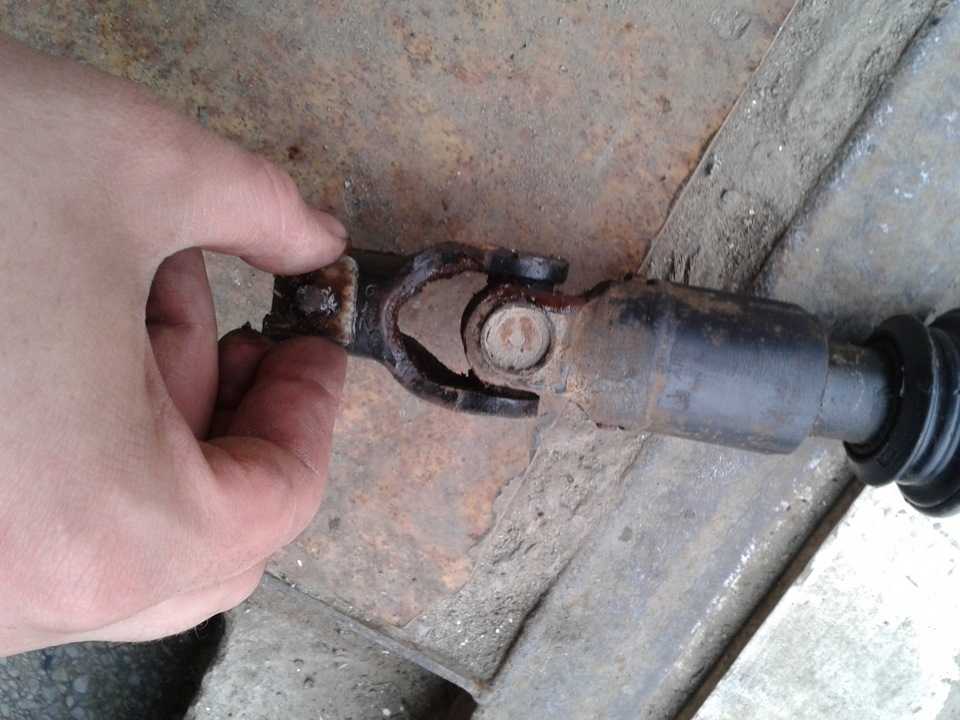

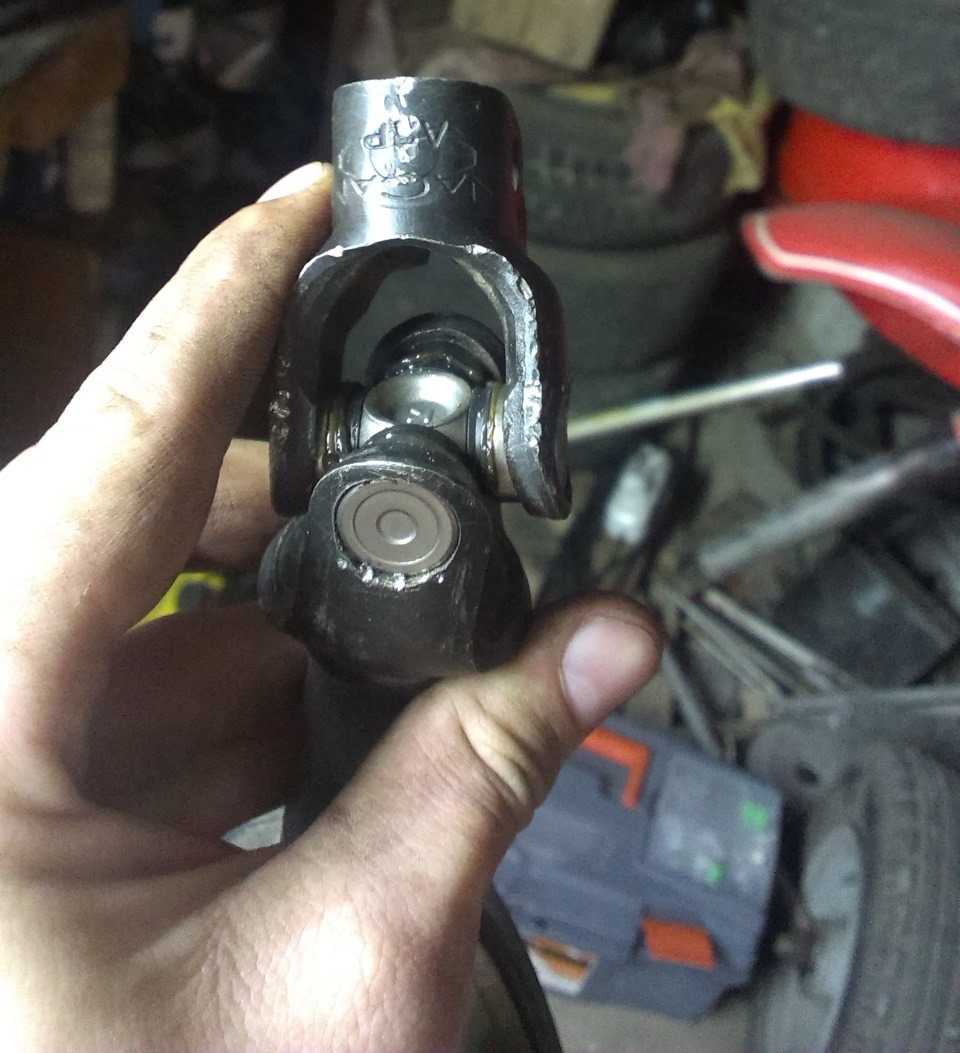

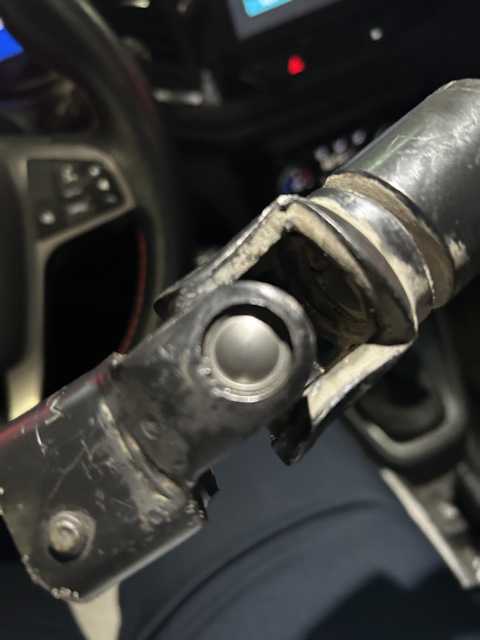

Это тоже один из самых вероятных источников стука. Если постукивает крестовина, её можно смазать, стук может пропасть, но ненадолго, поэтому если дело в промежуточном валу, его лучше заменить сразу. Именно этот стук часто путают со стуком рейки и борются с ветряными мельницами, хотя рейка может быть в полном порядке

Попытаемся добраться до рулевой колонки и промежуточного вала, пошатаем рулём и послушаем, не стучит ли крестовина. Это тоже один из самых вероятных источников стука. Если постукивает крестовина, её можно смазать, стук может пропасть, но ненадолго, поэтому если дело в промежуточном валу, его лучше заменить сразу. Именно этот стук часто путают со стуком рейки и борются с ветряными мельницами, хотя рейка может быть в полном порядке.

Остальные элементы ходовой будут проявлять себя более явно. К примеру, изношенный ступичный подшипник начнёт шуметь, а наконечники рулевых тяг просто проверить покачиванием руля с одновременным контролем люфта на наконечнике или же просто пошатать сам наконечник и проверить состояние гайки.

Что такое реечное рулевое управление – простыми словами

Реечный рулевой механизм, или, как его еще называют, реечная рулевая рейка, на современных легковых автомобилях – невероятно распространенная система управления передними колесами. Даже если вы не являетесь гуру в автомобильных технологиях, вы, скорее всего, слышали о таком механизме. Но как она работает? Объясним принцип действия для новичков, что называется, на пальцах.

Скорее всего, на вашем автомобиле стоит реечное рулевое управление. Обусловлен этот невероятно популярный инженерный выбор прогрессивной работой системы в целом (идеально подходит для современных динамичных, быстрых и мощных автомобилей), хорошей обратной связью с передними колесами (вы точно понимаете, на какой угол повернуты колеса и как быстро происходит их поворот) и возможностью установки управления на автомобили с передней независимой подвеской.

Chevrolet Lacetti Снятие руля рулевого колеса Шевроле Лачетти

Chevrolet Lacetti > Рулевое управление > Снятие рулевого колеса Chevrolet Lacetti

Chevrolet Lacetti Снятие рулевого колеса

Рулевое колесо снимаем для замены, а также при демонтаже рулевой колонки, панели приборов, соединителя подрулевых переключателей, барабанного устройства спирального кабеля подушки безопасности водителя. Устанавливаем передние колеса в положение прямолинейного движения автомобиля.

Перед выполнением любых операций, связанных с демонтажом модуля подушки безопасности водителя, необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи и выждать не менее одной минуты, прежде чем приступить к выполнению работы. Это время необходимо для того, чтобы разрядился конденсатор системы срабатывания подушек безопасности. В противном случае при несанкционированном срабатывании подушки безопасности можно получить травму.

С правой стороны рулевого колеса поддеваем шлицевой отверткой и снимаем заглушку, закрывающую винт крепления модуля подушки безопасности. Аналогично извлекаем заглушку с левой стороны рулевого колеса.

В том случае, если слева на рулевом колесе расположен блок управления головным устройством системы звуковоспроизведения…

…крестообразной отверткой отворачиваем два винта крепления блока.

Отсоединяем колодку жгута проводов от блока управления головным устройством системы звуковоспроизведения и снимаем блок.

Ключом Torx TR-50…

…отворачиваем винт крепления модуля подушки безопасности. Аналогично отворачиваем винт крепления модуля подушки безопасности с другой стороны рулевого колеса.

Отводим модуль подушки безопасности от рулевого колеса…

…и вынимаем фиксатор колодки проводов.

Отсоединяем колодку проводов от модуля подушки безопасности. Сняв модуль подушки безопасности, укладываем его пластмассовой накладкой вверх, в стороне от места выполнения разборочных работ.

Разъединяем колодки проводов выключателей звукового сигнала.

Головкой «на 22» с удлинителем ослабляем затяжку гайки крепления рулевого колеса и отворачиваем ее на несколько оборотов.
Покачивая, тянем на себя рулевое колесо и снимаем его со шлицев вала рулевого управления. Полностью отворачиваем гайку крепления рулевого колеса и снимаем его…

…проводя через отверстие в ступице колеса колодки проводов модуля подушки безопасности, звукового сигнала и блока управления головным устройством системы звуковоспроизведения. Устанавливаем рулевое колесо в обратной последовательности.

Рулевое колесо монтируется на вал рулевого управления только в одном положении.
Сдвоенный шлиц в отверстии ступицы колеса должен совпасть…

…со сдвоенным зубом вала рулевого управления. Гайку крепления рулевого колеса затягиваем предписанным моментом (см. Приложения).

Установка новых рулевых тяг

Если вы заметили, что рулевое управление вашего Chevrolet Lacetti стало не таким отзывчивым как раньше, возможно, причиной являются изношенные рулевые тяги. Для замены старых рулевых тяг на новые вам понадобятся следующие инструменты: торцовые ключи, молоток, выжимной инструмент.

Сначала нужно отсоединить рулевую тягу от рулевой рейки при помощи торцовых ключей, затем снять колесо и повернуть внутреннюю манжету карданного вала, чтобы добраться до крепления наружной рулевой тяги. После этого необходимо снять крепление и выжать наружную тягу с помощью выжимного инструмента.

При монтаже новой наружной тяги нужно установить ее на те же самые места, где находилась старая тяга, при помощи зажима и торцовых ключей, а затем установить колесо и протестировать рулевое управление во время тест-драйва. Для максимальной безопасности рекомендуется сделать выставление угла схождения колес на общей площадке.

После этого можно перейти к замене внутренней рулевой тяги, которая расположена между наружной рулевой тягой и рулевой рейкой. Но перед этим необходимо зафиксировать рейку, чтобы она не повернулась при замене.

Заменить рулевые тяги Chevrolet Lacetti своими руками не сложно, но требует точности и определенных знаний. Если вы не уверены в своих способностях, лучше обратиться к специалистам.

Вал рулевого управления ВАЗ 2110-12, Калина, Гранта промежуточный в сборе

Уважаемые покупатели, во избежание ошибок при отправке промежуточного рулевого вала управления ВАЗ-2110 для установки, в строке «Комментарий» указывайте с регулируемой рулевой колонкой или без , модель вашего автомобиля, год выпуска, под какую рулевую рейку 3.1. или 4.1. оборота .

В каждом автомобиле есть карданная передача, независимо от привода автомобиля. Дело в том, что карданная передача используется не только для передачи крутящего момента с трансмиссии на задние колеса на заднеприводном автомобиле, но и для передачи вращения с рулевого колеса на рулевую рейку.

Рулевая колонка — это одна из важных составляющих элементов автомобиля, которая обеспечивает нам с Вами возможность безопасного движения по дорогам.

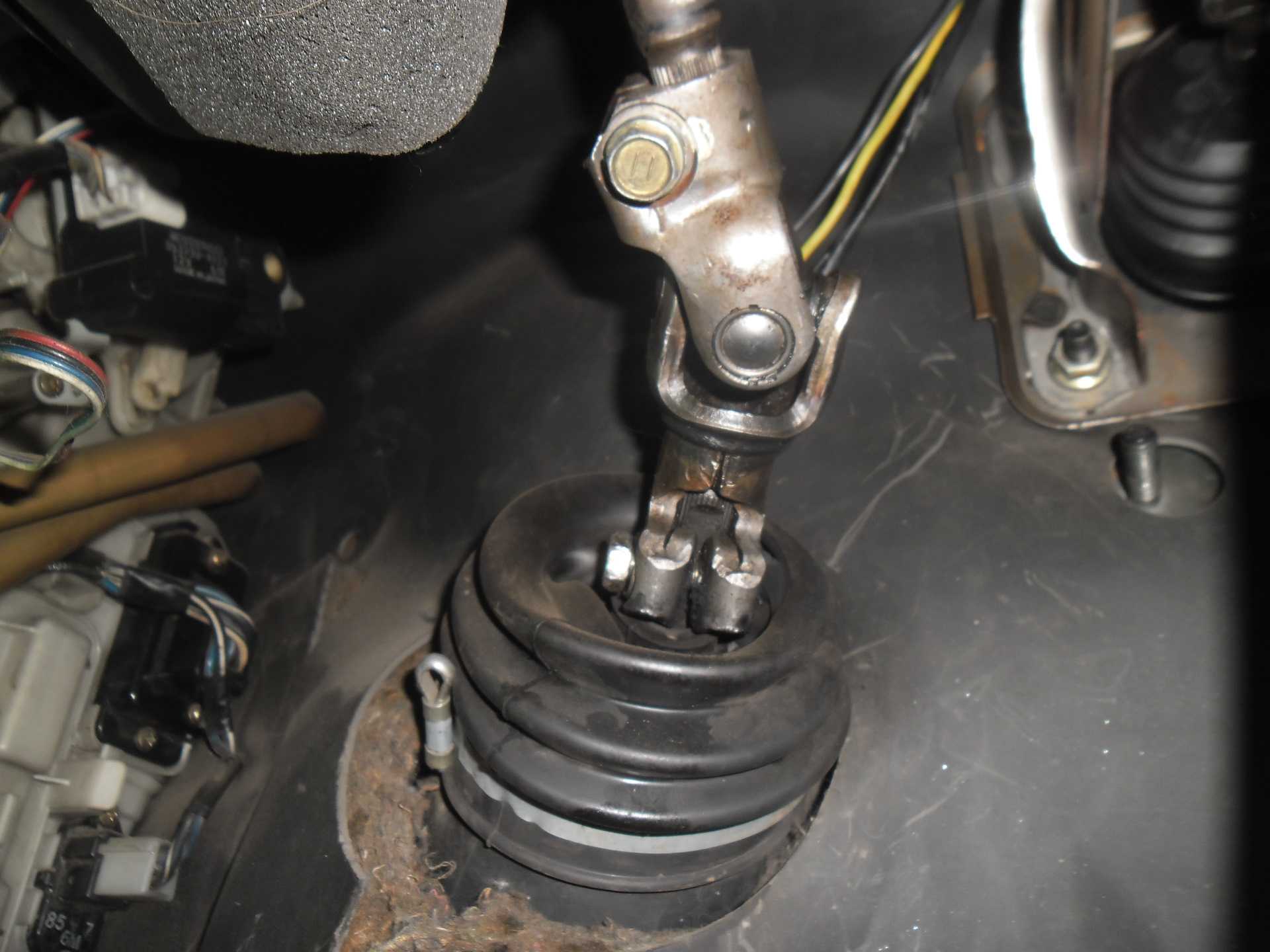

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм. Карданный механизм штатного рулевого вала в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот.

Порядок выполнения замены рулевого промежуточного вала 2110-3401092:

Для выполнения замены, Вам понадобятся два ключа на тринадцать.

1. Перед выполнением работ, необходимо отключить провод от клеммы «минус» аккумулятора батареи.
2. Снимаете рулевое колесо, после чего отсоединяете крепление кронштейна вала.
3. Отворачиваете болт крепления промежуточного вала к валу приводной шестерни рулевого механизма и снимаете рулевую колонку с промежуточным валом в сборе.

4. Сдвигаете вал так, чтобы получить доступ к болту крепления промежуточного вала на валу рулевого управления, отворачиваете гайку, удерживая болт от проворачивания вторым ключом. Вытаскиваете болт и снимаете промежуточный вал со шлицев вала рулевого управления.

5. Снимаете с вала рулевой колонки упорную втулку и осматриваете ее. Если втулка повреждена, заменяете ее

Обратите внимание, что упорная втулка установлена на валу стороной с большим диаметром

6. Надеваете новый промежуточный вал на шлицы вала рулевого управления так, чтобы отверстие под болт в карданном шарнире совпало с кольцевой выемкой на валу. При необходимости предварительно с помощью большой отвертки раздвиньте наконечники крепления с обеих сторон промежуточного вала. Закрепите соединение болтом с гайкой.

7. Надеваете на шлицы вала приводной шестерни рулевого механизма промежуточный вал. При этом лыска на валу приводной шестерни должна быть обращена вправо.
8. Установите кронштейн на шпильки крепления и наживите болты и гайки его крепления. Окончательно надвиньте промежуточный вал на вал приводной шестерни и заверните болт его крепления. И только после этого затяните болты и гайки крепления кронштейна вала рулевого управления.
9. Установите основание с подрулевыми переключателями и рулевое колесо в порядке, обратном снятию.

Руководства и советы по ремонту автомобилей Шевроле

Стук в рулевой рейке заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка.

Причины стука рулевой рейки

Если стучит рулевая рейка, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого. 2. Износилась пластмассовая опорная втулка, и образовался люфт. 3. Люфт в подшипниках первичного вала. 4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку. 5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейки из-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике

К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как диагностировать стук рулевой рейки

Если решили выяснить причину стука рулевой рейки без поездок не СТО, то пригодится помощник. Что надо делать:

1. заглушить двигатель, поставить авто на ручник, усадить напарника за руль; 2. залезть под машину в районе рулевой рейки, скомандовать другу повращать руль; 3. постараться понять откуда слышен стук; 4. осмотреть пыльник, нет ли где повреждений или потеков (если есть, скорей всего, причина стука в том месте).

Как уберечь рейку от стука

Чтобы продлить жизнь рулевой рейке стоит отказаться от лихой езды по ямам на виражах, если такова практикуется. Привычка резко ускоряться и тормозить в последний момент тоже весьма вредит рулевой рейке. Это происходит потому, что если передние ведущие колеса нагружены тяговым или тормозным моментом, то удары от неровностей, приходящее, на рулевое, становятся гораздо чувствительнее.

Еще часто рулевая рейка приходит в негодность из-за небрежной парковки. Использование бордюра в качестве отбойника, приводит к высоким нагрузкам на колесо под углом 45 градусов. Убийственный толчок передается в механизм рулевого управления и провоцирует выкрашивание зацепления.

Регулярные профилактические осмотры, замены люфтящих деталей и поврежденных пыльников помогут продлить срок эксплуатации рулевой рейки. Именно поэтому некоторые водители регулярно сталкиваются с ремонтом рулевого механизма, а другие спокойно ездят годами.

Во сколько может обойтись стук в рулевой рейке

Если рулевую рейку не уберегли и ее надо менять, хорошо бы иметь представление, во сколько обойдется такое удовольствие. Естественно, что цены на запчасти для иномарок на порядок выше, чем для отечественных автомобилей. Но стоит отметить, что ценовой разброс на детали рулевого механизма среди зарубежных авто весьма существенный.

Так, если средняя цена рулевой рейки на ВАЗ составляет порядка 130 долларов, то для иномарок цена может колебаться от 200 до 500 баксов. Это если покупать рулевую рейку без ГУРа, тяг и наконечников. Цена рулевой рейки в сборе существенно выше – для ВАЗа начиная с 230 долларов, а покупка рулевой рейки в сборе для зарубежного автомобиля может колебаться от 1000-1500 долларов и выше.

Разумеется, если менять рейку не самостоятельно, а с помощью специалистов, то их услуги тоже не бесплатные и расплачиваться за стук рулевой рейки придется дороже.

Последствия протечки

Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.

Можно ли ездить?

Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

Течь из-под переднего сальника

Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять

Это чревато такими последствиями:

обрыв ремешка ГРМ;
повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
необходимость шлифовки поверхности ГБЦ;
повреждение прокладки головки блока;
утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
ремонт головки блока потребует замены болтов, фиксирующих устройство;
повреждение поршней;
необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
изгиб и повреждение поршневых колец.

Протечка заднего сальника

Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.

Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.

Это приведет к:

потере мощности двигателя авто;
повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
необходимости добавления смазки в мотор.

Комплект приборов и основные технические данные

Авторулевой “Аист” предназначен для установки на судах, имеющих электрогидравлические рулевые машины. Авторулевой подключается к репитерной передаче гирокомпаса или дистанционного магнитного компаса.

В комплект авторулевого “Аист” входят следующие приборы (рис. 1):

пульт управления (ПУ);
пульт следящего управления (ПСУ);
переключатель пультов (10-ПП);
исполнительный механизм (ИМ-1 или ИМ-2);
рулевой датчик (РД).

В комплект также входит набор запасных частей и приспособлений (ЗИП) и инструменты.

Рис. 1 Устройство авторулевого “Аист”

Пульт управления (ПУ) является основным прибором авторулевого, в котором размещены электромеханические элементы, силовые трансформаторы, усилители и другие устройства, предназначенные для выработки сигналов управления. На лицевых панелях ПУ расположены основные органы управления. Прибор ПУ устанавливается в ходовой рубке. Он обеспечивает работу авторулевого в одном из трех видов управления: автоматическом, следящем, простом.

Пульт следящего управления (ПСУ) предназначен для управления судном только в двух режимах: следящем или простом. Прибор ПСУ устанавливается в ходовой рубке (при отсутствии в комплекте прибора ПУ) или на верхнем мостике. По своей конструкции ПСУ аналогичен прибору ПУ, но в нем отсутствуют те элементы, которые предназначены для автоматического вида управления.

Переключатель пультов (10-ПП) обеспечивает переключение электрических цепей, если в комплектации авторулевого имеются два или более пульта управления (ПУ или ПСУ). Количество положений переключателя зависит от числа пультов.

Исполнительный механизм (ИМ) служит для управления электрогидравлической рулевой машиной (РМ). В зависимости от типа насоса рулевой машины применяется исполнительный механизм ИМ-1 или ИМ-2. Прибор ИМ устанавливается в румпельном отделении на корпусе насоса.

Рулевой датчик (РД) содержит электромеханические элементы для выработки сигнала обратной связи в схеме авторулевого. Прибор РД устанавливается в румпельном отделении и имеет непосредственную механическую связь с баллером руля.

Помимо рассмотренных приборов, в комплект авторулевого “Аист” могут дополнительно входить: соединительный ящик (СЯ-42), предназначенный для разветвления электрических цепей, и станция электроэлементов (СЭ), которая содержит ряд устройств, обеспечивающих работу схемы.

Авторулевой “Аист” характеризуется следующими техническими данными.

При наличии в комплекте прибора ПУ возможны четыре вида управления: автоматический, следящий, простой и ручной. Автоматический вариант управления обеспечивается сигналом от гирокомпаса или дистанционного магнитного компаса. В этом случае судно удерживается на заданном курсе без участия человека. В следящем режиме курсоуказатель отключается от схемы авторулевого и судно управляется человеком с помощью штурвала. При переходе на простой (резервный) вид управления схемы авторулевого не используются. Управление рулем производится с помощью двух клавишей, обеспечивающих включение исполнительного механизма рулевой машины. Ручной вид управления является аварийным. Он применятся в случае отказа всей схемы авторулевого. Управление рулем производится вручную при помощи рукоятки, находящейся непосредственно на ИМ.
Средняя величина рыскания в автоматическом режиме (при оптимальных положениях регуляторов) равна примерно 1о при волнении моря до 3 баллов и не превышает 3° при волнении в 5 баллов. Когда волна выше 5 баллов, авторулевой обеспечивает надежное удержание судна на курсе, но величина рыскания при этом будет более 3°.
При любом виде управления максимальный угол перекладки руля не превышает 35°. Это обеспечивается электрическими ограничителями.
Надежная работа электрической схемы авторулевого предусматривает, чтобы сопротивление изоляции было не менее 1 МОм.
