Каптива Шевроле замена ремня ГРМ. Инструменты
На автомобилях Шевроле Лачетти с силовой установкой на 1.4 или 1.6 литра применяется ремень ГРМ производства General Motors, артикул которого GM 96417177. Стоимость изделия составляет более 900 рублей. Прямым аналогом фирменного ремня Дженерал Моторс является продукция Gates с каталожным номером 5419XS. Стоимость данного расходника от 700 рублей.
Двигатель на 1.8 литра имеет другой ремень ГРМ. Компания General Motors выпускает его по артикулом GM 96413861. Производителем расходника является фирма Gates. Она выпускает прямой аналог фирменного изделия с каталожным номером 5499XS.
Для всей линейки силовых установок существуют альтернативные варианты оригинальных ремней ГРМ. Наиболее хорошие бренды представлены в таблицах ниже.
Таблица — Перечень аналогов оригинального ремня ГРМ Lacetti с мотором 1.4 и 1.6 литра
| Фирма производитель | Артикульный номер | Стоимость, рубль |
| BOSCH | 1987949403 | 450 |
| PARTS-MALL | 96183351 | 340 |
| LPR | 5133 | 500 |
| DONGIL | 127RU254 | 640 |
| CRB | 13110350 | 335 |
| DAYCO | 94241 | 540 |
| Фирма производитель | Артикульный номер | Стоимость, рубль |
| BOSCH | 1987949433 | 620 |
| DAYCO | 94787 | 615 |
| FLENNOR | 4388V | 550 |
| GOODYEAR | G1495H | 545 |
| OPTIBELT | ZRK1026 | 720 |
| ONNURI | 96413861 | 480 |
В соответствии с пошаговой инструкцией по замене ремня ГРМ на Шевроле Лачетти 1.6, последовательность действий автовладельца должна быть следующей:
В аккумуляторной батарее Шевроле Лачетти демонтируется клема. Это необходимо для того, чтобы обесточить транспортное средство;
Демонтируется корпус воздушного фильтрующего элемента;
При помощи ключа на 10 отворачивается коробка крепления фильтра;
Следующий шаг — снятие ремня ГРМ Шевроле Лачетти;
Отворачивается шланг подвода антифриза. Этот элемент располагается на верхней пластине держателя газораспределительного механизма;
Удерживающие пластину болты отворачиваются при помощи ключа на 17. После этого снимаются фиксаторы, и демонтируется сама пластина;
Демонтируется шкив. Во избежание проворота коленовала Chevrolet Lacetti, рекомендуется запустить пятую передачу и отжать педаль тормоза;
Проверяется совпадение меток на распредвалах;
При помощи ключа на 10 отворачиваются болты защитной крышки ГРМ, и она снимается;
Удаляется кронштейн, скрепляющий подушку ДВС. Для этого понадобится ключ на 14;
Ослабляется натяжение ленты газораспределительного механизма и производится снятие ремня ГРМ
Важно! Во избежание утечки антифриза, болты крепления отворачиваются не полностью, а только немного ослабляются;
При помощи ключа на 41 проворачивается против часовой стрелки помпа. Если нет подходящего ключа, можно воспользоваться плоскогубцами. Только после этого можно окончательно демонтировать ремень ГРМ;
При необходимости — заменяются ролики, механизм натяжения и прочие дополнительные агрегаты системы Chevrolet Lacetti;
Устанавливается новый ремень ГРМ, после чего производится проверка шкива и натяжения ленты в Шевроле Лачетти;
Описанная выше процедура повторяется в обратном порядке.
Только после этого можно окончательно демонтировать ремень ГРМ;
При необходимости — заменяются ролики, механизм натяжения и прочие дополнительные агрегаты системы Chevrolet Lacetti;
Устанавливается новый ремень ГРМ, после чего производится проверка шкива и натяжения ленты в Шевроле Лачетти;
Описанная выше процедура повторяется в обратном порядке.
Таким образом производится на Шевроле Лачетти 1.6 замена ремня ГРМ своими руками. После её проведения необходимо проверить состояние мотора Шевроле Лачетти. Для это двигатель запускается на 5-10 минут. Если в процессе прогона не прослушиваются посторонние шумы, не ощущается тремора и не возникает проблем при запуске механизма — значит, мероприятие завершено успешно.
Замена ГРМ на Шевроле Лачетти 1.4 и 1.8
Основные принципы процедуры замены агрегата газораспределительного механизма в легковом автомобиле определённой марки не зависят от модификации двигателя. Таким образом, на Шевроле Лачетти 1.4 замена ремня ГРМ производится соответствующим образом. Тоже самое можно сказать и о модификации двигателя 1.8. Дополнительная информация указывается в методичке по эксплуатации, прилагаемой к каждому отдельному автомобилю.
- Шестигранник на 6
- Головки на 17 и 18
- Накидной ключ на 15 (лучше использовать ровный без изгибов)
ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS
Как правильно установить ремень ГРМ

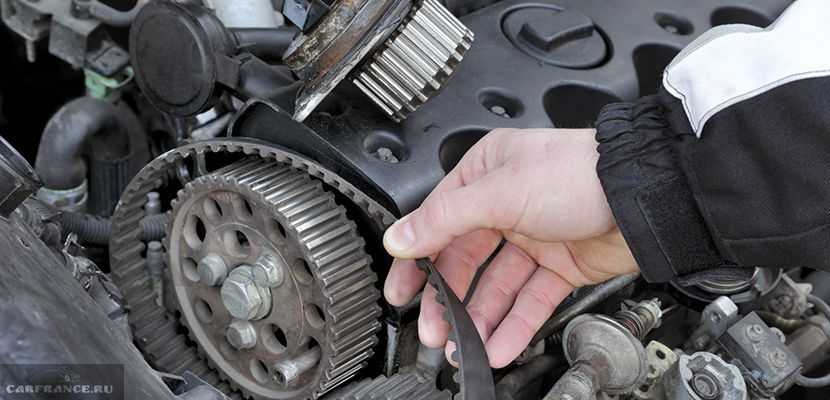

Теперь самое главное и к чему мы так долго шли. Установка ремня.
Первым делом тщательно моем руки.
Берем новый ремень и внимательно осматриваем, чтобы не было заломов, торчащих ниток и т.д. Ремень могли повредить при упаковке, транспортировке и т.п.
Если на ремне имеются метки направления вращения, тогда так его и устанавливаем
То есть, двигатель вращается по часовой стрелке, поэтому так и устанавливаем ремень (стрелками направо)
Ремень одевается начиная с коленвала и против часовой стрелки. Не одевайте его сразу на распредвалы. Это неправильно.
В общем, одеваем на шкив коленвала и максимально натягиваем правую сторону ремня (помните, как было, когда мы снимали ремень?)
Для этого выпускной (правый) шкив немного проворачиваем по часовой стрелке и одеваем на него ремень
Затем возвращаем шкив на место (проворачиваем против часовой стрелки). Это даст на максимальную натяжку с правой стороны. Ведь натяжное устройство установлено только на левом плече ремня, поэтому правое плечо необходимо натянуть руками и вывести весь остаток ремня в левую сторону. Надеюсь, понятно. Но, а если не совсем, тогда на видео этот процесс можно посмотреть вживую, так сказать.
Левый шкив у нас постоянно стремится вправо. Поэтому ключем на 17 мм нам его необходимо провернуть ПОЧТИ до совпадения меток и удерживать его, пока не оденем на него ремень
Почему ПОЧТИ, сейчас покажу.
В общем, заводим ремень за натяжной ролик и помпу. Он стоит на месте. Правая сторона натянута, а левая сторона еще свободна.
Метки у нас выглядят так. Как видим, левая метка смотрит немного вниз
А когда мы натянем ремень, тогда шкив немного провернется и метки совпадут четко!
Вращаем помпу по часовой стрелке, натягивая ремень до совпадения меток на натяжном устройстве. При этом совпадают метки и на шкивах
Замена ремня ГРМ на Chevrolet Lacetti 1,4 и 1,6
На фотоотчете рассматривается замена ремня ГРМ для двигателей объемом 1,4 и 1,6 литра, на примере двигателя F14D3 для Chevrolet Lacetti (Шевроле Лачетти). При внимательном ознакомлении с деталями процесса замены ремня, процедура доступна для выполнения всем, кто периодически заглядывает под капот.
Для замены вам понадобится ремень с роликами (обводной + натяжной), можно остановить выбор на SWAG 89 92 3457 (цена около 3435 рублей), Febi 23457 (цена около 3215 рублей), Gates K015419XS (цена около 2790 рублей), Dayco KTB559 (цена около 2160 рублей), Contitech CT 887 K1 (цена около 2145 рублей). Если ещё возникнут вопросы какой именно ремень ставить, то у нас есть статья про ремни ГРМ для Шевроле Лачетти 1.4, 1.6 и 1.8.
Инструменты для выполнения работы стандартные:
Дополнительный материал по теме:
Рассматриваемый двигатель — F14D3. Первым шагом снимаем верхнюю пластиковую крышку.
Ставим автомобиль на домкрат и снимаем правое переднее колесо, а также пластиковый кожух, закрывающий нижнюю часть двигателя.
Головкой на 10 откручиваем 3 болта и снимаем верхнюю часть кожуха, закрывающий привод ГРМ и выставляем шестерни распредвалов по меткам, как показано на фото.
Снимаем ремень привода генератора, гидроусилителя руля и кондиционера. Для ослабления натяжения, поворачиваем ключом за головку болта натяжного ролика по часовой стрелке.
Откручиваем нижний шкив коленвала, если есть возможность, сделайте это гайковертом
Обратите внимание на положение метки нижней шестерни ГРМ в верхней мертвой точке первого цилиндра
Чтобы заменить ремень, необходимо снимать правую опору двигателя. При этом сам двигатель либо вывешивается на траверсе, либо ставится на домкрат снизу.
Снимаем нижнюю часть кожуха ремня ГРМ.
Нижняя часть кожуха снята.

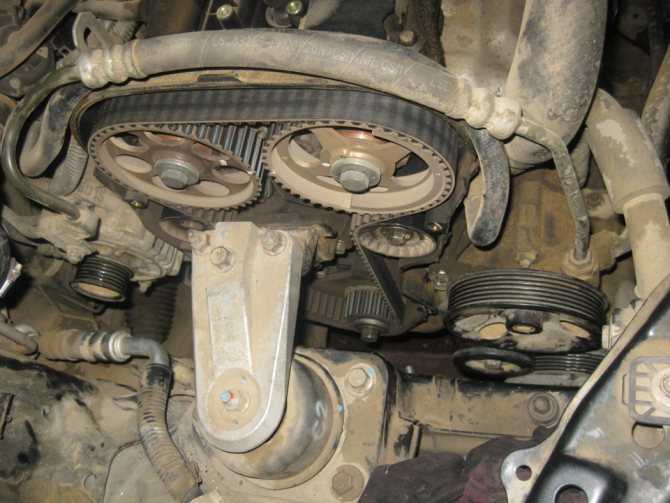

Снимаем кронштейн опоры двигателя и получаем доступ к натяжному ролику
Затем откручиваем ролики и снимаем ремень ГРМ. При замене помпы предварительно сливается охлаждающая жидкость, снимается внутренняя часть кожуха и откручиваются 3 болта, крепящих саму помпу.

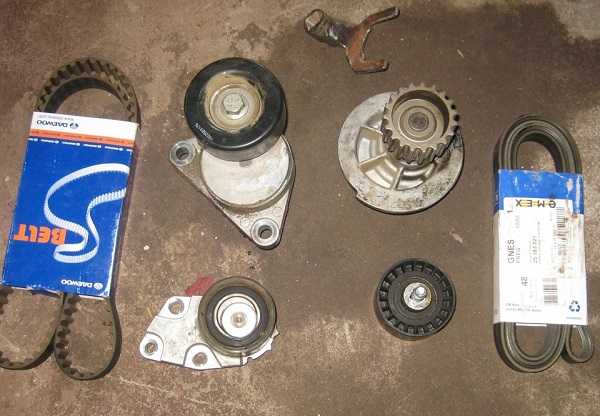

Комплект для замены ремня ГРМ и роликов.

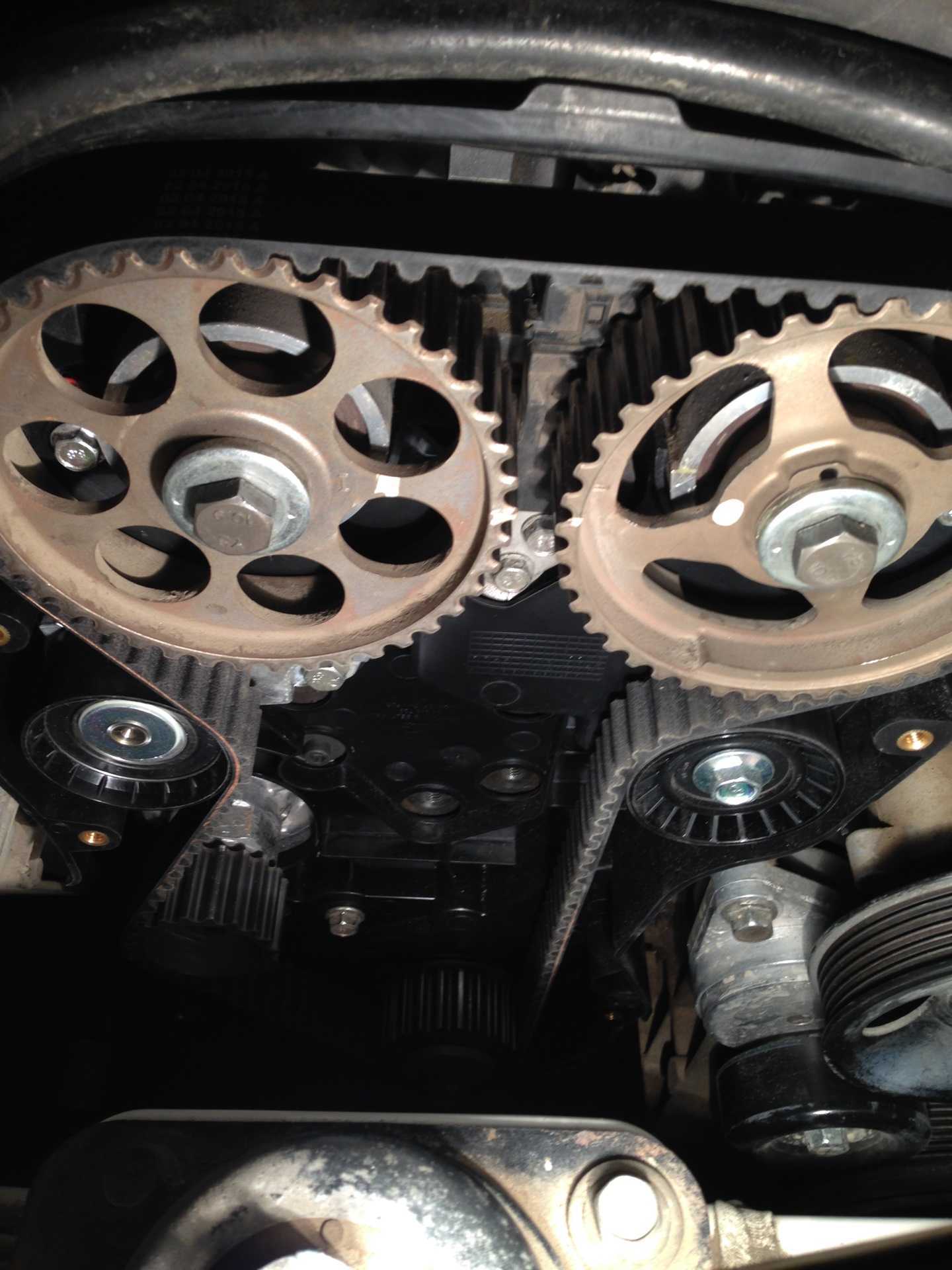

Устанавливаем новый ремень, контролируя положение меток. натягиваем ремень поворотом помпы таким образом, чтобы выступ на подвижной части натяжного ролика совпал с таким же «зубчиком» на неподвижной части.
Для проверки правильности установки дважды поворачиваем коленчатый вал и повторно контролируем совпадение меток.
Номера запчастей
Чтобы купить подходящую деталь, нужно знать ее оригинальный каталожный номер или артикул заменителя.
Ремень
В Chevrolet Lacetti используется ремень с 6 продольными клиньями на внутренней стороне. Его длина 1875 мм, ширина — 26 мм.
Точный ответ на вопрос о том, какой ремень лучше, оригинальный или заменитель, дать нельзя. Дело в том, что на ресурс существенно влияют 2 фактора: условия эксплуатации (песок и камушки, попадающие в привод) и отсутствие пластикового кожуха, как на ГРМ. Из-за этого оригинальные детали могут прослужить и 15 000 километров, и, например, 60 000.
У владельцев популярны запчасти от фирм Gates и Contitech благодаря вдвое меньшей цене и ресурсу, сравнимому с ресурсом оригинала.
Оригинал
Выпускается компанией General Motors под артикулами 96183108.
| Производитель | Артикул | Средняя цена |
| Для 1.4-1.6 | ||
| General Motors | 96183108 | 1293 |
| Для 1.8 | ||
| General Motors | 96309968 | 1338 |
1.4-1.6
| Производитель | Артикул | Средняя цена |
| ДЛЯ 1.4-1.6 | ||
| ACDELCO | 6K739 | 2127 |
| AE | MVB1875R6 | 1791 |
| AMD | AMDBL162 | 452 |
| AMIWA | 2905019 | 711 |
| AYWI | AW2130318 | 577 |
| BANDO | 6PK1875 | 1245 |
| BLUE PRINT | AD06R1870 | 730 |
| BOSCH | 1987946077 | 624 |
| BRAVE | BRTB19 | 369 |
| CONTITECH | 6PK1873 | 902 |
| DAYCO | 6PK1873 | 642 |
| DONGIL | 6PK1875 | 612 |
| FINWHALE | BP6PK1873 | 728 |
| FLENNOR | 6PK1873 | 800 |
| FRANCECAR | FCR6PK1875 | 600 |
| GATES | 6PK1873 | 845 |
| GLOBELT | 6PK1873 | 634 |
| GRAND PRIX | 6PK1873 | 380 |
| HUTCHINSON | 1870K6 | 691 |
| JAPANPARTS | DV6PK1875 | 1547 |
| KLAXCAR FRANCE | 6PK1875 | 614 |
| LYNX | 6PK1873 | 530 |
| MANDO | 6PK1875 | 721 |
| METZGER | 6PK1873 | 1068 |
| MEYLE | 500061870 | 571 |
| MILES | AD15003 | 465 |
| MITSUBOSHI | 6PK1875 | 954 |
| NEKO | 6PK1880 | 565 |
| OPTIBELT | 6PK1870 | 1237 |
| POSCO DAEWOO | 96183108 | 861 |
| QUINTON HAZELL | QBR61875 | 450 |
| RIB TOP | 6PK1870 | 665 |
| SCT | 6R435 | 429 |
| SKF | VKMV6PK1875 | 1003 |
| STELLOX | 601873SX | 418 |
| TRIXET | T9092 | 870 |
| TRUCKTEC AUTOMOTIVE | 819074 | 650 |
| TSN | 1014351873 | 426 |
| UNICORN | CEBC006 | 424 |
Правильное натяжение ремня ГРМ Лачетти
Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников
И на этом всё. Процесс замены ремня окончен.
Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.
А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.
В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.
Я Вам скажу — это полная ерунда.
Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.
Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.
И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя
Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника
Так вот этого почему-то почти никто не делает. Но а мы делаем
Затягиваем крепления помпы и делаем два оборота коленвала.
Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток
И уже окончательно затягиваем помпу усилием 10 Нм.
Но у нас осталось еще пару вопросов. Рассмотрим их
Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.
Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.
Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе
Вроде и понятно написано, но конкретики никакой. Ремень можно регулировать при +35 градусах окружающего воздуха, а иногда приходится и при минус 10. И в том, и в другом случае двигатель холодный, но температура его разная… Так что в понимании производителя термин «холодный двигатель»? Просто не прогретый? Или не прогретый, но при температуре +25?
В общем, как говорится, додумай сам. Ну я и додумал.
Как показала практика, натяжение ремня необходимо регулировать на не прогретом теплом двигателе. «Теплый» означает при температуре окружающего воздуха +25 — +30 градусов. При этой температуре метки натяжного устройства должны совпадать.
Если же регулировка производится при температуре ниже этих значений, то имеет смысл метки недотянуть
Если замена ремня произведена правильно, тогда и шума быть не должно, что чуть недотянуто, что чуть перетянуто. Да и, вообще, рабочий предел у натяжителя довольно большой, поэтому ремень не перескочит и не порвется от этих миллиметров на метках. Не надо боятся небольшого перетяга или недотяга.
Дергается индикатор натяжного устройства ГРМ
Это еще одна проблема, которая тревожит сердца отчаянных Лачеводов. Бывает так, что индикатор очень сильно дергается во время работы двигателя.
Нужно понимать, что коленчатый вал двигателя не имеет постоянной скорости вращения, он вращается рывками, получая толчок от каждого цилиндра по очереди. Поэтому и нагрузка на ремень не постоянна. Естественно это может отражаться на работе натяжителя.
Но если Вы все сделали так, как я показал, то индикатор практически дергаться не должен. Это хорошо видно на видео в конце
Я заострил на этом внимание и показал, как работает индикатор на моем авто
Делаем ещё раз два оборота коленчатого вала и перепроверяем метки на коленвале
Теперь заливаем охлаждающую жидкость
Теперь устанавливаем нижний кожух ГРМ
Устанавливаем шкив ремня вспомогательных агрегатов. И затягиваем его усилием 95 Нм.
Затем доворачиваем на 30 градусов и через время ещё на 15 градусов.
То есть, в сумме должно получиться 45 градусов. Если мы посмотрим на головку, то вот этот край головки
должен стать горизонтально
Примечание. Болт коленвала в теории не допускается устанавливать повторно. Но как показывает практика, новые болты ломаются похлеще старых. Качество…
Ставим метку на болт. Это поможет заметить, если болт начнет откручиваться
Чтобы в будущем проверить метку, достаточно просто воспользоваться зеркалом
Скидываем корпус воздушного фильтра (занимает одну минуту) и через зеркало видим болт
Устанавливаем кронштейн опоры
И убираем домкрат из-под двигателя.
Рисуем такие же метки на болтах распредвалов
Устанавливаем брызговик и ставим колесо. Снимаем автомобиль с домкрата.
Первый прокрут двигателя я делаю без запуска. Отключаю разъемы от ДПРВ и ДПКВ
И кручу стартером. Проверяю, что нет никаких посторонних звуков. Также смотрю, чтобы ремень не сползал со шкивов.
Если всё нормально, тогда подключаю датчики, вкручиваю свечи и запускаю мотор.
Прогреваю до рабочей температуры и проверяю давление во впускном коллекторе. Оно должно остаться таким же, как и до замены ремня. И быть не выше 33 кПа
Индикатор натяжного устройства немного изменят свое положение в сторону натяжения при работающем прогретом двигателе
Устанавливаем ремень генератора, верхний кожух ГРМ и корпус воздушного фильтра.
Через пару сотен км снимаем верхний кожух и проверяем нет ли течи сальников и состояние ремня и роликов.
Ну, а чтобы добиться давления во впускном коллекторе ниже 30 кПа, тогда необходимо сделать вот это
Да и, вообще, это лучше делать при каждой замене ремня ГРМ.
Если кто не решается самостоятельно заменить ремень ГРМ, то не бойтесь. Всё у Вас получится. Заменить ремень намного проще, чем написать об этом
Всё про всё заняло более 3 тысяч слов.
Вот видео процесса замены ремня ГРМ, помпы, сальников и роликов
Ремень ГРМ, какие задачи выполняет ремень ГРМ
Задача заключается в том, чтобы распредвал поворачивался со скоростью, в точности идентичной половине скорости оборота коленчатого вала. Полвека назад в автомобилестроении применялся цепной привод ГРМ, а все попытки приспособить ремень для этого встречались с непониманием. Прошло много времени, прежде чем начал доминировать ременной привод. А ведь у него есть несколько значительных преимуществ — упрощение конструкции, низкая шумность и снижение массы силового агрегата.
На сегодняшний же день производители предпочитают устанавливать на свои автомобили именно ременные приводы. Но, нельзя утверждать однозначно, что цепь хуже, чем ремень. Цепной привод также имеет свое преимущество — долговечность, соотносимую с продолжительностью работы самого мотора. Поэтому, даже в наше время, некоторые компании-производители останавливают свой выбор на цепном механизме. Помимо этого, такие моторы, как правило, оборудованы автоматическими натяжителями. Срок службы обыкновенного ремня очень редко превышает 60 тысяч километров, а простота конструкции влечет за собой потребность в постоянном обслуживании — подтягивание, замена, контроль за состоянием ремня.
Как открутить шкив коленвала на АКПП
Вариантов много, но все перечислять не буду, чтобы не растягивать сей текст. Приведу лишь самый простой способ.
У шкива сзади имеются пазы
В один из пазов достаточно вставить ключ или вороток и упереть, например, в компрессор кондиционера. Так шкив зафиксируется и его можно будет открутить.
Той же тонкой головкой или торцовым ключем откручиваем болты крепления нижнего кожуха ГРМ
Головкой на 14 мм откручиваем три гайки и один болт крепления кронштейна опоры двигателя
Головкой на 10 мм откручиваем четыре болта крепления кронштейна к двигателю
Сверху два длинных болта, а снизу два коротких
Натяжной ролик ГРМ Лачетти
Если присмотреться, то у ролика одно отверстие 8 мм, а два 9 мм
Это позволяет его немного смещать при установке. Казалось бы немного, но это действительно нередко помогает снизить шум от ролика. Причем в конкретных ситуациях положение может быть разным, но самое «тихое» положение, это когда мы ролик прижимаем к верху при установке. Но бывает и наоборот. Поэтому, если ролик издает шум, тогда можно поиграться с его положением.
Что касаемо подделок, то вот как выглядит оригинал и подделка
В общем , устанавливаем ролик и обтягиваем его болты 25 Нм
Устанавливаем обводной ролик и обтягиваем 40 Нм
Бытует мнение, что этот ролик необходимо сажать на фиксатор резьбы. Но лично я не сторонник всевозможных фиксаторов. Всю жизнь обслуживал автомобили без применения каких-либо фиксаторов. Ничего не загрязняет резьбу и при следующем обслуживании все откручивается без больших проблем.
Устанавливаем шкивы распредвалов
Затягиваем болты усилием 67 Нм
Важно. Будьте аккуратны
Если Вам нечем надежно зафиксировать шкивы, тогда лучше обтягивайте при установленном ремне. Только не забудьте!
Замена помпы охлаждающей жидкости Шевроле Лачетти
Помпа охлаждающей жидкости Chevrolet Lacetti является не самым надежным узлом данного авто. Средний срок службы помпы ОЖ составляет 60 000 — 80 000 (км) пробега.
Работа по замене помпы Шевроле Лачетти является достаточно сложной. Узел ГРМ практически не имеет свободного пространства. Мастеру с «широкой костью» будет сложно качественно и безопасно довести замену помпы до логического завершения .
Стоит обратить внимание, что параллельно с помпой охлаждающей жидкости целесообразно менять:
Мастеру стоит обратить внимание и на сальники распределительных валов. Как правило, они имеют солидный рабочий ресурс, но вполне могут потечь на отметке 60 000 — 80 000 (км) пробега
Как правильно проверять метки натяжного ролика
Это тоже важный момент. Периодически обращаются люди в панике. Им поменяли ремень ГРМ на СТО, а потом они обнаружили, что ремень сильно перетянут. И начинают сыпаться вопросы — Как послабить ремень? Можно ли так ездить? Что теперь делать? Больше на это СТО ни ногой! Ну и всё в этом роде.
Кто-то, вообще, сразу лезет послаблять натяжение ремня.
На самом же деле просто необходимо проверять натяжение правильно!
Нельзя судить о натяжении просто скинув кожух ГРМ и посмотрев не метки натяжного устройства. Дело в том, что двигатель останавливается в разных положениях и нагрузка на ремень в этот момент тоже разная. Вот метки после остановки мотора
Мотор просто так остановился. И нельзя судить о натяжении в такой ситуации.
Необходимо выставить метки ГРМ на коленвале и распредвалах. И только тогда проверять/регулировать натяжение!
Вот, что мы получим на этом же ролике после установки меток ГРМ
Поэтому не паникуйте и уж, тем более, не кидайтесь послаблять натяжение ремня.
Как поменять?
Замена ремешка ГРМ на Шевроле Лачетти по регламенту должна выполняться через 60000 километров пробега. Но менять расходные материалы не обязательно в срок, указанный в мануале. На износ расходных материалов влияют условия эксплуатации, степень натяжения ремня, качество изделий.
Менять ремень ГРМ следует, если обнаружены следующие дефекты:
- износ, потертость, трещины, складки или бугры на поверхности;
- износ, надрыв, отсутствие зубьев;
- потрепанные боковые стороны;
- следы рабочих жидкостей на поверхности;
- отслоение материала от основы.
Ролики меняются в обязательном порядке. Остальные компоненты меняют в случае обнаружения дефектов при их визуальном осмотре. Водяной насос следует заменить, если обнаружен износ, сколы, царапины. Обычно замена выполняется в комплекте.
Набор инструментов
Для проведения замены комплекта ГРМ потребуется следующий инструментарий:
- набор головок;
- набор гаечных ключей;
- шлицевая отвертка;
- вороток;
- чистая ветошь;
- домкрат.
Как было сказано выше, лучше менять детали ГРМ в комплекте, но если при визуальном осмотре выяснилось, что некоторые детали еще можно эксплуатировать, то меняются только изделия с дефектами. Покупать лучше оригинальные комплектующие в комплекте.
Этапы
Приготовив расходные материалы и необходимые инструменты, можно начинать замену. Машину нужно установить на приспособление, которое даст возможность добраться до всех элементов ГРМ. Для этого подойдет смотровая канавка, подъемник, эстакада. В крайнем случае, можно воспользоваться домкратом и подпорками, чтобы поднять авто.
Замена газораспределительного ремня на Шевроле Лачетти состоит из следующих шагов:
- Для доступа к двигателю следует сначала открыть капот авто.
- Для снятия самого корпуса воздухофильтра нужно выкрутить два болта на «10» и «11».
- На следующем этапе демонтируем . Для этого ключом на «17» отводим ролик привода и снимаем ремень вспомогательного оборудования со шкивов.
- Для того чтобы снять защитную крышку ГРМ, нужно выкрутить ключом на «10» два болта крепления.
- Затем следует демонтировать правое переднее колесо и снять пыльник, который крепится тремя пистонами и двумя болтами на 10 мм.
- Далее нужно демонтировать шкив коленчатого вала. Для этого сначала нужно зафиксировать маховик через смотровое отверстие с помощью шлицевой отвертки. После фиксации маховика с помощью воротка и головки на «17» откручиваем шкив коленвала.
- Открутив три болта, демонтируем нижнюю крышку ГРМ.
- На следующем этапе снимаем опору силового агрегата. Для этого устанавливаем домкрат под мотор и откручиваем болт и гайки, удерживающие опору, и снимаем ее.
- Вместе с опорой нужно демонтировать кронштейн, открутив четыре болта по периметру.
- Важным этапом процедуры замены является установка меток. Метки должны быть выставлены на всех шкивах. На шкиве коленвала метка находится внизу, на шестеренках распредвалов метки расположены горизонтально.
Для удобства вращения болт на шкиве коленвала следует временно прикрутить на штатное место.
- Далее нужно проверить натяжение ремешка. При необходимости следует отрегулировать натяжение ремня с помощью помпы. Для этого нужно открутить три шестигранных болта и рожковым ключом проворачивать помпу до тех пор, пока не зубцы натяжителя не будут стоять друг напротив друга. От правильного натяжения ремня зависит качество работы механизма газораспределения.
После окончательной сборки следует проверить работу двигателя, дав ему поработать десять минут. При работе мотора не должно быть слышно никаких посторонних шумов.
Замена ремня ГРМ на Шевроле Авео своими руками
- Снять правое переднее колесо.
Снимаем правое переднее колесо.
- Снять защиту из пластика. Для этого используется ключ на «10».
-
Снять корпус фильтра для воздуха. Отсоединить датчики температуры и ослабить хомуты. Тут потребуется ключ на «10» и пассатижи.
Снимаем корпус воздушного фильтра, открутив болты 1,2,3 и воздуховод, отсоединив датчик температуры подаваемого воздуха 4 и ослабив хомуты 5 (необязательно),6 и 7.
- Поставить двигатель на домкрат и подвесить его, открутив болты крепления мотора.
- Заблокировать маховик при помощи железного прута.
- Снять шкив коленчатого вала.
-
Открутить ролик натяжителя ремня генератора и снять ремень.
Откручиваем ролик натяжителя ремня генератора и снимаем ремень.
-
Открутить часть кожуха привода ГРМ сверху.
Снимаем верхнюю часть кожуха привода ГРМ.
-
Проделать такую же работу и с нижней частью кожуха.
Снимаем нижнюю часть кожуха привода ГРМ, открутив 3 болта.
-
Закрутить болт, которым крепится шкив. Далее по часовой стрелке проворачивается коленвал. Проделывать вращение надо до тех пор, пока не совместятся метки на шкиве коленвала с такими же на кожухе привода ГРМ.
Совмещаем метки на шкиве коленвала и кожухе привода ГРМ.
-
Шестигранником ослабить болты крепления помпы. При этом надо стараться их не сильно выкручивать, чтобы не протекала жидкость.
Ослабляем болты крепления помпы.
-
При помощи ключа проворачивается помпа против часовой стрелки, чтобы ослабить натяжение ремня.
Для ослабления натяжения ремня проворачиваем помпу против часовой стрелки.
-
Снять ремень ГРМ.
Демонтируем ремень ГРМ.
- Снять натяжной ролик.
На этом работы по разборке закончены. Сборка проводится в обратной последовательности.
Когда менять ремень ГРМ?
Плановую замену стоит осуществлять в соответствии со сроками, которые указаны в инструкции по эксплуатации авто. Тут все будет зависеть от типа двигателя и модели автомобиля. У Шевроле Авео замена должна производиться через каждые 60 000
километров пробега
.
Согласно инструкции по эксплуатации ремень ГРМ следует менять каждые 60000 км.
Если у владельца авто возникают сомнения в том плане, когда его требуется менять, то следует периодически производить его осмотр. Если на поверхности появятся трещины или отслоения, то замену ремня ГРМ надо провести в обязательном порядке
Также в процессе надо обратить внимание на состояние натяжных роликов
Также замена должна производиться в тех случаях, когда на ремне нет явных признаков повреждения, но сам ремень ослаблен. В итоге нарушится слаженная работа клапанов и это станет причиной того, что двигатель не будет работать стабильно
. Затруднится по этой причине и его запуск.
Какой ремень ГРМ купить
Предпочтение стоит отдавать оригинальным запчастям, хоть и стоят дороже аналогов. Оригинальная деталь проходит все тесты на качество, а потому и прослужит дольше. Но и среди неоригинальных ремней отмечены такие экземпляры, которые имеют достаточно хорошее качество. Если отдавать предпочтение таким запчастям, то следует выбирать такую фирму, которая производит их конвейерно. Это можно определить по внешнему виду ремня. Также можно попросить помощи у специалиста.
Ремень ГРМ BOSH.
Замену можно производить и своими силами, если есть определённые навыки и опыт. Для этого можно использовать данную статью, а также просмотреть видео, где можно более детально ознакомиться с процессом. Если возникнут трудности с проведением такой работы, то рекомендуется обратиться к мастерам на СТО.
Функции ремня
Одним из важнейших деталей газораспределительного механизма является ремень. Его задача состоит в том, чтобы быть синхронизировать работу валов: распределительного и коленчатого. С его помощью передается крутящий момент с коленвала на распредвал. Благодаря этому осуществляется распределение топлива и воздуха в цилиндрах двигателя. Нарушение фаз газораспределения ведет к риску встречи клапанов с поршнями и поломке силового агрегата.
Ремень ГРМ представляет собой резиновый обруч. На внутренней стороне изделия находятся зубья, которые необходимы, чтобы избежать проскальзывания на шкивах.
Новый ремень ГРМ на Шевроле Лачетти
От качества ремешка зависит срок его эксплуатации. Если на ремне обнаружены дефекты, его нужно срочно менять, так как при его обрыве исчезает синхронизация валов. При этом поршень встречается с клапаном и загибает его. Кроме того, могут поцарапаться стенки цилиндров. Все это влечет дорогостоящий ремонт, при котором нужно будет поменять клапана или даже полностью заменить агрегат.
Гнутые клапана при обрыве ремешка ГРМ
Необходимость замены расходного материала можно определить по следующим признакам:
- двигатель работает со сбоями;
- снижается мощность;
- мотор перегревается;
- увеличивается расход топлива.
Если обнаружены данные признаки, не стоит дожидаться обрыва ремня, при котором могут погнуться клапана, а следует провести технический осмотр механизма газораспределения и выполнить все необходимые замены расходников.
Через сколько менять ремень ГРМ, какие признаки говорят о необходимости замены ремня ГРМ
- Износ материала. Ремень ГРМ способен изнашиваться так же, как, к примеру, шина. Если материал ремня изношен, может произойти его обрыв либо соскальзывание. Особенно часто это происходит при больших нагрузках на мотор автомобиля. К примеру, при тяге трейлера или прицепа, а также в условиях влажной погоды.
- Истирание ремня. Такое происходит, как правило, при отклонении шкива и ролика-натяжителя от заднего положения, а также при неисправности подшипника и повышенной температуре. При осмотре можно заметить изношенность зубьев ремня — проявляется его тканевая основа (ворсистые волокна ткани и неравномерная текстура).
- Отслоения либо трещины. Данный признак изношенности очевиден. Необходимо исследовать заднюю и переднюю поверхность ремня. Наличие трещин, особенно если их много, свидетельствует о сильной изношенности.
- Затвердение противоположной поверхности зубчатого ремня — противоположная поверхность ремня твердая, не эластичная и блестит. В данном случае ремень становится несгибаемым, в результате чего уже не обеспечивает требуемый контакт со шкивом.
- Удлинение. Износ материала способен привести к сильному удлинению ремня, в результате чего натяжной ролик перемещается за пределы допустимых границ. Это снижает жесткость и общее натяжение ремня, а, следовательно, и общую работоспособность механизма.
- Отклонение от назначенного положения. Данный признак указывает на то, что внутренние элементы натяжного ролика довольно близки к поломке. Если ролик выйдет из строя, это приведет к повышенному шуму, температуре и вибрациям.
Самостоятельная замена ремня ГРМ на Шевроле Лачетти 1.6
В соответствии с пошаговой инструкцией по замене ремня ГРМ на Шевроле Лачетти 1.6, последовательность действий автовладельца должна быть следующей:
В аккумуляторной батарее Шевроле Лачетти демонтируется клема. Это необходимо для того, чтобы обесточить транспортное средство;
Демонтируется корпус воздушного фильтрующего элемента;
При помощи ключа на 10 отворачивается коробка крепления фильтра;
Следующий шаг — снятие ремня ГРМ Шевроле Лачетти;
Отворачивается шланг подвода антифриза. Этот элемент располагается на верхней пластине держателя газораспределительного механизма;
Удерживающие пластину болты отворачиваются при помощи ключа на 17. После этого снимаются фиксаторы, и демонтируется сама пластина;
Демонтируется шкив. Во избежание проворота коленовала Chevrolet Lacetti, рекомендуется запустить пятую передачу и отжать педаль тормоза;
Проверяется совпадение меток на распредвалах;
При помощи ключа на 10 отворачиваются болты защитной крышки ГРМ, и она снимается;
Удаляется кронштейн, скрепляющий подушку ДВС. Для этого понадобится ключ на 14;
Ослабляется натяжение ленты газораспределительного механизма и производится снятие ремня ГРМ
Важно! Во избежание утечки антифриза, болты крепления отворачиваются не полностью, а только немного ослабляются;
При помощи ключа на 41 проворачивается против часовой стрелки помпа. Если нет подходящего ключа, можно воспользоваться плоскогубцами
Только после этого можно окончательно демонтировать ремень ГРМ;
При необходимости — заменяются ролики, механизм натяжения и прочие дополнительные агрегаты системы Chevrolet Lacetti;
Устанавливается новый ремень ГРМ, после чего производится проверка шкива и натяжения ленты в Шевроле Лачетти;
Описанная выше процедура повторяется в обратном порядке.
Таким образом производится на Шевроле Лачетти 1.6 замена ремня ГРМ своими руками. После её проведения необходимо проверить состояние мотора Шевроле Лачетти. Для это двигатель запускается на 5-10 минут. Если в процессе прогона не прослушиваются посторонние шумы, не ощущается тремора и не возникает проблем при запуске механизма — значит, мероприятие завершено успешно.
Замена ГРМ на Шевроле Лачетти 1.4 и 1.8
Основные принципы процедуры замены агрегата газораспределительного механизма в легковом автомобиле определённой марки не зависят от модификации двигателя. Таким образом, на Шевроле Лачетти 1.4 замена ремня ГРМ производится соответствующим образом. Тоже самое можно сказать и о модификации двигателя 1.8. Дополнительная информация указывается в методичке по эксплуатации, прилагаемой к каждому отдельному автомобилю.
Заключение
Процедуру замены ремня ГРМ на Шевроле Лачетти может выполнить даже начинающий автолюбитель. Умение проводить замену в домашних условиях даст возможность сэкономить на посещение автосервиса. Кроме того, своевременная замена ремешка ГРМ позволит избежать ситуации, когда при его обрыве гнутся клапана. Если клапана все же погнулись, то придется либо менять весь комплект клапанов и делать капремонт двигателя, либо менять весь агрегат.
Комплект клапанов на Шевроле Лачетти
Для того, чтобы автомобиль исправно работал как можно дольше, стоит чаще делать его технический осмотр. Для этого нужно знать конструкцию автомобиля и уметь выполнять замену расходных материалов.
