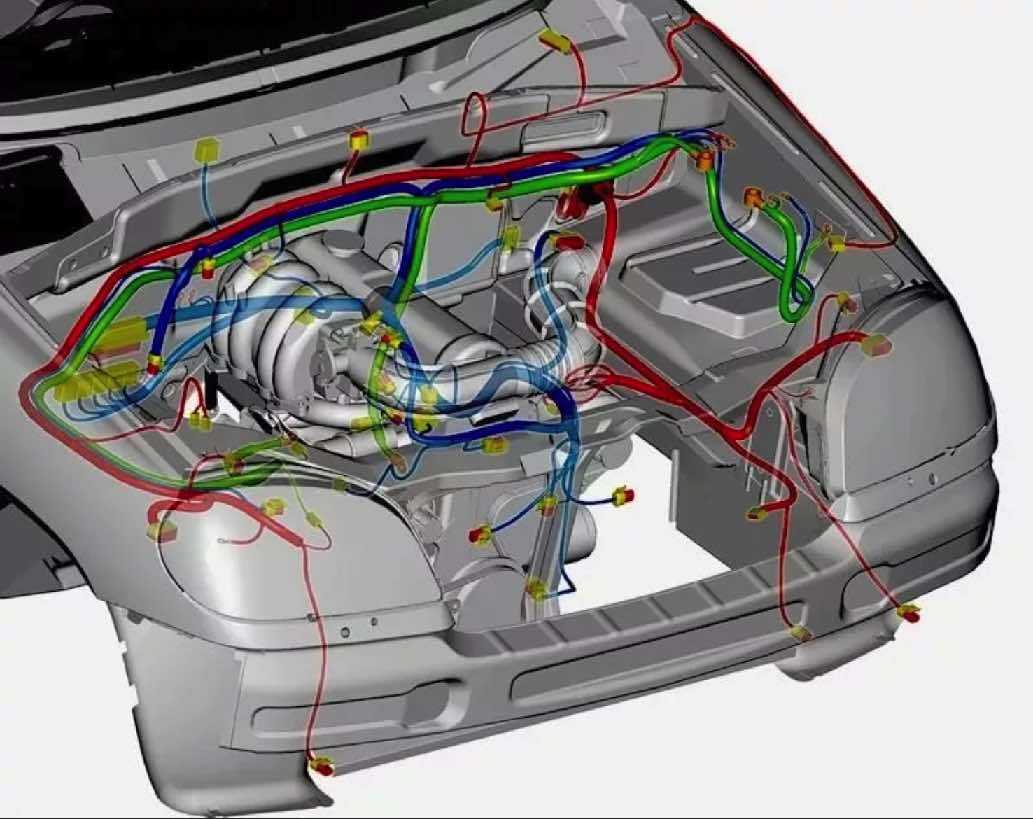

Комплексная система управления двигателем (система впрыска топлива ваз 2110 2111 2112). датчик положения коленчатого вала ваз 2110

Как выполнить замену датчика распредвала

• Ключ на «10»;
• Новый контролер;
• Ветошь;
• Крестообразная отвертка;
• Дополнительное освещение опционально.

Нива шевроле диагностика и замена датчика фаз

• Открываем капот;
• Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
• В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
• Извлекаем датчик, заменяем его новым;
• Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Наиболее часто встречающиеся причины отказа датчика фаз у автомобиля семейства ВАЗ с инжекторной системой двигателя.

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзину ЭБУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка (Check engine)) . В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

0343 Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала– высокий сигнал)

При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».

Датчик фаз и датчик положения распредвала – это один и тот же датчик.

Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

Датчик фаз (8-клап.) и датчик фаз (16-клап.) — Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку: на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ соскочил на зуб.

Вам, так же будет полезна информация : Как самостоятельно заменить д атчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Замена датчика положения коленвала lada 2123 (ваз 2123)

После публикации моей статьи на тему сальников для Нивы, посыпались просьбы написать то же самое в отношении подшипников и датчиков на двигатель 21214, который ставится на Нивы, Нивы-М, крокодилы и ШНивы. Начну потихоньку рассказывать о «беспроблемных» датчиках, то есть тех, которые ставишь и забываешь о них очень надолго.

Несколько общих слов. Почему вообще возник этот вопрос? Приведу как пример: такая фигня как датчик положения дроссельной заслонки (ДПДЗ).

Так как электроника нашего инжектора взята полностью с переднеприводных собратьев, а их количество очень велико, то и делают на них запчасти очень большое количество фирм и фирмочек, а уж про братьев-китайцев вообще говорить не приходится.

Некоторое время я даже копил в коробочке неисправные ДПДЗ разных производителей, после 7 сбился и все выкинул )) В то время как поставщиком завода являются всего два производителя.

Еще один пример, это датчик скорости. Когда он паленый, бывает что при проезде через лужу загорается «чек энжин» или просто движок начинает глохнуть при движении накатом и ничего не загорается.

А когда вы дотягиваете до сервиса, как истрибитель времен войны, вдруг дефект пропадает. Это значит что внутрь корпуса попала водичка, а потом также вытекла. Так что все хорошо……до следующей лужи.

Одним из самых основных датчиков, является датчик массового расхода воздуха (ДМРВ), поэтому ему посвящена отдельная подробная статья.

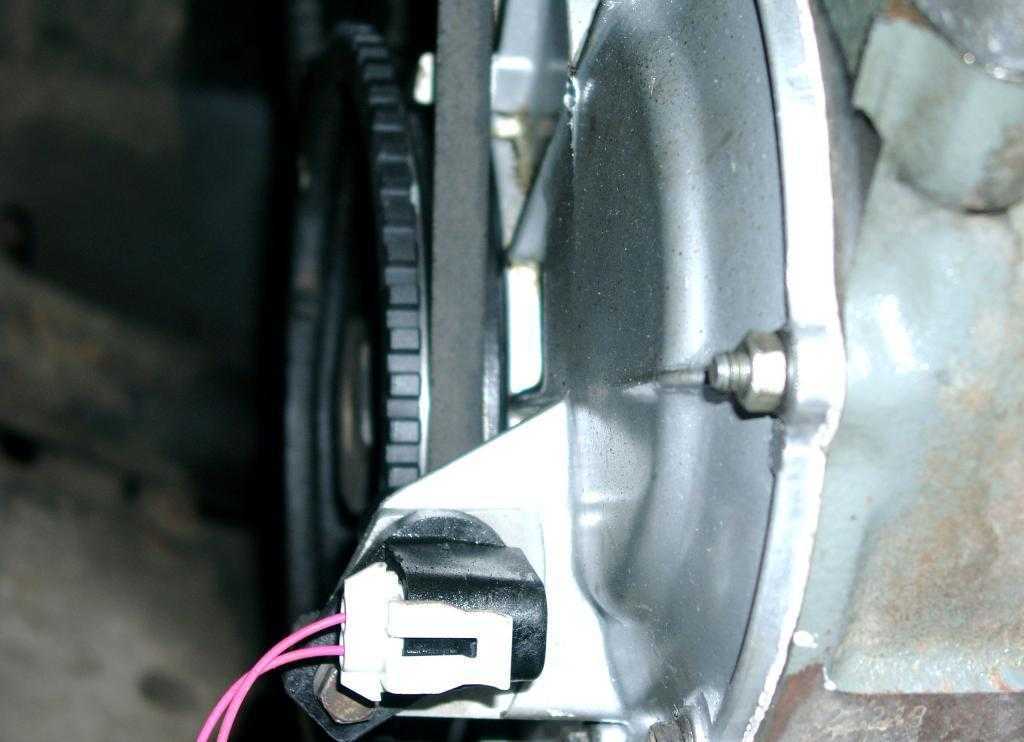

Датчик положения коленчатоко вала — ДПКВ

Задача этого датчика считывать обороты коленчатого вала двигателя и крутится ли он вообще. Пожалуй единственный из датчиков, который я рекомендую держать в аптечке машины (чтоб не потерялся) на запасе. Это единственный датчик без которого инжектор не заведется в принципе. Без остальных, движок будет чихать как больной, икать, пукать, мигать чек энжином…но тарахтеть. А значит плохо, но ехать. Без ДК не будет даже признаков жизни. Поэтому будем считать его, говоря медецинским языком — задающим сердечный ритм. Открою маленькую тайну, если вы куда нибудь уезжаете или оставляете машину в нехорошем месте, откройте капот и слегка отсоедените разъем ДК. Более эффективной противоугонки трудно придумать. Главное не забудьте об этом сами ))

Функция этого датчика состоит в предоставлении информации для мозга данных о положении педали газа и степени открытия заслонки . ДПДЗ содержит в себе электромеханические части, то бишь потенциометр. А это значит что через некоторое время он изнашивается и датчик умирает.

На просторах России существует около 10 фирм, производящих этот датчик

Но я хочу обратить внимание читателя, на так называемый бесконтактный (индуктивный) ДПДЗ. Делает его одна фирма, которая раньше была «почтовым ящиком»

Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен.

На фото именно он и представлен.

Датчик скорости — ДС.

Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок — братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.

Датчик фаз — ДФ

Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.

датчики на двигатель 21214

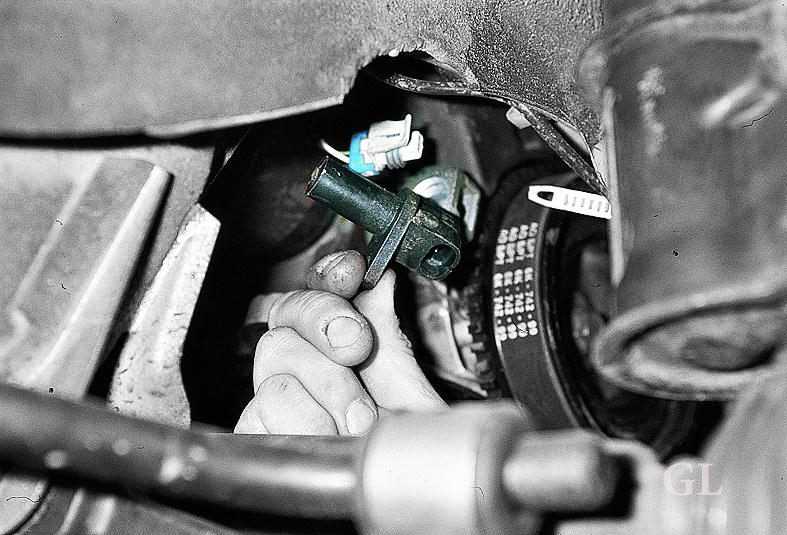

Как снять и заменить датчик положения коленчатого вала на Chevrolet Niva

Для синхронизации положения вала с электронным блоком в конструкции автомобиля Нива Шевроле предусмотрен датчик положения вала коленчатого. Данный прибор находится недалеко от задающего диска, и располагается на самой крышке газораспределения привода механизма. Этот диск представляет собой колесо с пятидесятую восемью зубьями, и для создания определенного импульса между ВТМ (верхняя мертвая точка) и ЭБУ специально удалено пару зубьев.

Благодаря тому, что коленчатый вал крутится, происходит вращение задающего диска. Положения вала ЭБУ определяется за счет того, что во время вращения диска у датчика происходит изменения магнитных полей, образуя при этом импульс тока переменного.

Устройство датчика

Устройство данного элемента является простейшей, он состоит из:

• Капронового каркаса
• Данный каркас обмотан медными проводами
• Имеет стальной сердечник
• Изоляция обеспечена эмалью, основа герметика — это компаундная смола

Они бывают разных типов, а именно:

• Датчик хода, он же распределяет зажигание.
• Магнитный
• Оптический

Признаки неисправности

Рано или поздно датчик приходит в негодность, это приводит к проблемам запуска автомобиля Нива Шевроле, а иногда даже к невозможности остановить авто вовремя движения. От того в каком положение датчик, зависит подача топлива и момент зажигания.

• Если во время движения вы заметите понижение динамики автомобиля, это будет говорить о том, что данный элемент не исправлен,
• Также об данной неисправности может говорить если загорается лампочка Check.
• Помимо этого, о неисправности датчика можно определить по генератору и приводу ГРМ.
• Обороты то повышаются, то понижаются и это все происходит без вашего участия

В первую очередь проверяется положение датчика, причиной для проверки может служит малейшие ресурсные затраты. Так же при помощи диагностики можно элементарно определить исправлен прибор или нет. Под диагностикой подразумевается снятие изделия и обратная его установка, он будет являться исправным если значения его будут примерно от 550 до 750 Ом.

Снятие, установка и проверка

Так же первым признаком того что он вышел из строя, говорит возникновение детонации при больших нагрузках на сам двигатель, нестабильность работы холостого хода, и понижение работы мощности мотора. В каком состояние находится узел можно понять по средствам нескольких способов. Необходимо лишь иметь необходимые приборы. Если нужные приборы есть переходим к снятию элемента.

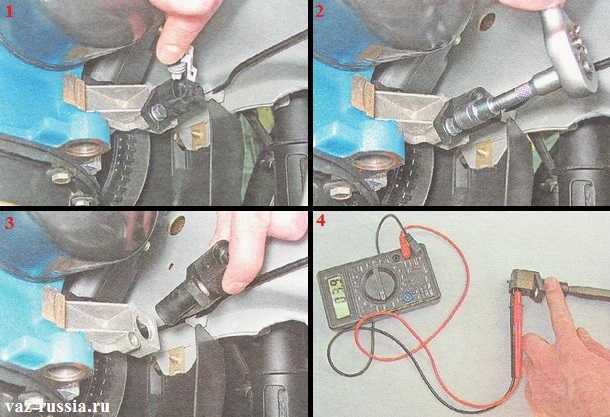

Что бы его снять и проверить необходимо проделать следующую процедуру:

1. Снимаем с него колодку со всеми проводами
2. Откручиваем винт, который крепит сам датчик коленвала и снимаем его
3. Проверяем тестером исправен он или нет
4. Устанавливаем новый элемент на место в обратном порядке снятию

По внешним признакам можно определить в каком состояние находятся колодки, корпус ДПКВ и повреждены ли контакты. Если визуально дефекты не обнаружены, то переходим к самой проверки. Она осуществляется по средствам прозвона, и как говорилось выше сопротивление обмотки должно не превышать 759 Ом, и не меньше 550.

Подводя итог можно сделать вывод о том, что данный узел является основным в электронике, которая отвечает за управление двигателя, так как если он выходит из строя, то запуск двигателя будет невозможным, поэтому лучше всего чтобы застраховать себя от таких неприятных последствий лучше возить собой всегда запасную деталь. Если делать диагностику, и последующую замену то это не займет у вас много времени и сил. Главное придерживается четким правилам монтажа и демонтажа. Чтобы продлить срок службы всех важных элементов двигателя Нивы Шевроле, следует производить своевременный и правильный уход, не только за этим прибором, но и за другими деталями.

https://youtube.com/watch?v=h3jCWTwcb5Q

Датчик положения коленвала ВАЗ 2110

Устройство современного транспортного средства, кроме обычного набора узлов и агрегатов, предполагает наличие большого количества электронных устройств, которые играют немаловажную роль при эксплуатации автомобиля и соблюдения необходимых параметров безопасности. Свои функции выполняет и датчик положения коленвала, который весьма важен для эксплуатации и технического состояния автомобиля.

Причем следует заметить, что данное электронное устройство не выполняют контрольных функций. Его задача – созидательного плана, он непосредственно участвует в работе газораспределительной системы транспортного средства.

Штатный датчик положения коленвала ВАЗ 2110 предназначен для организации синхронной работы фаз для топливного впрыска и передачи импульсного потока для возгорания воздушно-капельной смеси в камере сгорания. При изъятии этого прибора из системы эксплуатации газораспределительного механизма завести автомобиль не представляется возможным.

В ВАЗ 2110 датчик коленвала работает по принципу индукции электромагнитного поля, а полученная информация транслируется с приводного генераторного шкива зубчатого типа, который расположен рядом с генератором. Ее получает контроллер, который в дальнейшем генерирует полученные показатели на бортовое электронное устройство транспортного средства.

Такая неисправность датчика коленвала ВАЗ 2110, как полный выход из строя прибора, не дает возможности завести двигатель этого автомобиля. Однако дефекты более мелкого плана приводят к ряду других неисправностей.

Виды неисправностей:

• некорректная работа двигателя на малых оборотах;
• утрата динамических характеристик;
• несанкционированное увеличение либо уменьшение частоты оборотов коленвала;
• появление вибрации или детонации при повышении нагрузочных усилий мотора;
• запуск агрегата с перебоями.

Такие неисправности датчика коленвала ВАЗ 2110 происходят по следующим причинам:

• дефекты наружной и внутренней обмотки прибора;
• ударные воздействия на корпус изделия;
• дефекты электропроводки, проводов датчика коленвала и соединений в электрической цепи.

Необходимо напомнить, что силовое отделение автомобиля подвержен влиянию большинства деструктивных факторов, к которым относятся различные метеорологические условия, температурные перепады, проникновения камней и грязи с дорожного покрытия, течи моторного масла и другие моменты, связанные с дорожным движением. Электрический провод датчика коленвала в идеале всегда должен быть в защитной оплетке, неповрежденным и без подтеков грязи и масла.

Ошибка датчика коленвала ВАЗ 2110, цена которого относительно приемлема, а также отказ от функционирования очень схожи по своим признакам с другими неисправностями. Точную диагностику датчика коленвала можно осуществить, только демонтировав искомый прибор.

Это проводится в следующей последовательности:

• отключить систему зажигания;
• демонтировать разъём клеммы с проводом датчика коленвала;
• отвинтить крепеж изделия на кожухе маслонасоса;
• демонтировать прибор.

При проведении теста и диагностики требуется наличие мегомметра для того, чтобы замерить сопротивление обмоток прибора. При не получении значений измерений в пределах требуемых 550-570 Ом делаем вывод, что в наличии неисправность датчика коленвала ВАЗ 2110, который нуждается в замене.

Обращаться в сервисные центры по поводу ремонта изделия нет надобности, такие приборы восстановлению не подлежат. Стоимость такого изделия невысока, так что проще приобрести новое устройство и установить его взамен неисправного датчика. При получении показаний прибора по замерам сопротивления в нормальных значениях следует искать дефект среди других причин.

Такой вид ремонтных работ, как замена датчика коленвала ВАЗ 2110 представляет собой перечень несложных технических работ, для проведения которых достаточно элементарных навыков в слесарном деле. На подготовительном этапе необходимо первоначально очистить место работы от грязевых и масляных отложений.

После снятия изделия новый элемент вставляется на место неисправного, закрепляется штатным крепежом и подсоединяется электрический провод. Эти действия означают, что замена датчика коленвала ВАЗ 2110 финишировала и пора приступать к пуску двигателя.

Основные типы неисправностей.

• Трудности с запуском двигателя «на горячую», «на холодную»;
• При движении под горку возникает детонация;
• Обороты холостого хода нестабильные;
• Периодически снижается мощность мотора;
• Динамика разгона пассивная;
• Внезапная остановка мотора.

Название / каталожный артикул	Цена в рублях
ВАЗ 21214-2123 ОМЕГА 173882	От 350
2112-3847010	От 350
21120-384701004	От 350
21120-384701036	От 350

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

• обрыв проводки
• появление окиси на контактах
• разрушение изоляции проводов
• механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности.

Рано или поздно данный элемент приходит в негодность. Как правило он выходит из строя из-за того что изнашивается внутренняя обмотка, в этом случае работа двигателя происходит с перебоями. И от того насколько износился датчик можно судить по работе двигателя.  О том, что датчик распределительного вала вышел из строя могут говорить следующие признаки:

• КПП может заклинить на одной из передач, и пока двигатель будет работать, разблокировать ее будет невозможным. Это, как правило,  может происходить время от времени.
• Происходит потеря скорости, и движение машины происходит рывками
• Происходит потеря мощности
• Глохнет двигатель
• Появляются хлопки в выхлопной системе, теряется динамичность, происходят осечки, когда включается зажигание
• Пропадает искра

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Описание

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Повторный перезапуск двигателя – первый признак неисправности ДХ (ДПРВ).

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

• Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
• Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Признаки неисправности ДПРВ:

• Нестабильная работа мотора на холостых оборотах;
• После остановки двигатель запускается повторно;
• Увеличенный расход горючего;
• Снижение мощности;
• Пассивная динамика разгона;
• На приборной панели индикаторы системная ошибка (см. фото);
• Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
• Машина двигается рывками;
• Максимальная скорость автомобиля ограничена 65 – 85 км /час;
• Периодически двигатель глохнет;
• Осечки при включении зажигания;
• Невозможность повторного запуска двигателя.

Частые причины преждевременного износа контролера:

• Естественный фактор вследствие длительной эксплуатации;
• Механическое повреждение корпуса контролера;
• Обрыв электрической цепи;
• Короткое замыкание контактов;
• Обрыв датчика вследствие удара, аварии;
• Неисправности электронного блока управления двигателем.

Наименование / каталожный артикул	Цена в рублях
Automega 150097810	От 800
JP group 1191400200	От 800
EPS 1953071	От 800
Delphi SS10814	От 800
Meyle 3148000038	От 800

Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

ДПКВ в режиме реального времени передает сигналы электронному блоку управления ЭБУ, также сообщает направление и частоту вращения коленвала.

На основании полученных данных ЭБУ принимает решение о снижении или об увеличении частоты, обогащении топливной смеси, изменении угла зажигания.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Механизм работы этой детали основан на эффекте Холла. На что оказывает влияние это устройство? Датчик распредвала Шевроле Нива держит под контролем газораспределительное устройство, его наклон согласно коленчатому валу. Сигнал получает система, контролирующая поступление бензина и работы свеч.

Действие датчика распредвала опирается на контроль разности потенциалов носителей количества электричества, а его работа связана с другим анализатором положения коленвала. Датчик распредвала работает под действием силы Ампера, действующей на проводник с током в магнитном поле. Он при помощи магнита делает магнитное поле, которое изменяется под действием специального железного зубчика на колесе распредвала.

Снятие и установка датчика положения дроссельной заслонки

Датчик установлен на дроссельном узле и соединен с осью дроссельной заслонки.

Вам потребуется отвертка.

Отсоедините от датчика колодку жгута проводов.

Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика.

Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое.

У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7–8,2 кОм.

Для замены неисправного датчика выверните два винта крепления к дроссельному узлу и…

…снимите датчик.

Обратите внимание: под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место. Устанавливайте новый датчик в порядке, обратном снятию. Устанавливайте новый датчик в порядке, обратном снятию

Устанавливайте новый датчик в порядке, обратном снятию.

Принцип работы ДПДЗ

Датчик представляет собой потенциометрический резистор, один из контактов которого присоединен к опорному напряжению контроллера, второй к «земле». Третий контакт – с движущимся элементом, является выводом сигнала датчика. Располагается сбоку на патрубке дросселя напротив рычага управления заслонкой.

Нажатие на педаль газа, ось заслонки дросселя путем своего вращательного движения, передает сигнал на датчик. Из-за этого изменяется напряжение на выходном контакте, сказывающееся на работе бортового компьютера.

На Niva Chevrolet устанавливаются 2 вида ДПДЗ:

1. Контактные (пленочно-резистивные).
2. Бесконтактные (магниторезистивные).

Чаще всего ломаются первые. Их работа заключается в движении ползунка по резистивным дорожкам, которые от времени истираются. Из-за этого датчик начинает выдавать некорректные данные на «мозги».

Резистивные функционируют по принципу схемы, включающей датчик магнитного поля и микроконтроллер. Служат гораздо дольше, потребляют меньше электроэнергии.

Уровень топлива

Датчик уровня топлива Нива Шевроле определяет остаток топлива в баке и передает показания на приборную панель. Находится он в топливном баке. Его поломка может привести к остановки автомобиля в самый неподходящий момент, так водитель не будет знать сколько реально в баке топлива. Поэтому если появились проблемы с ним то лучше как можно скорей замените, cделается это можно так:

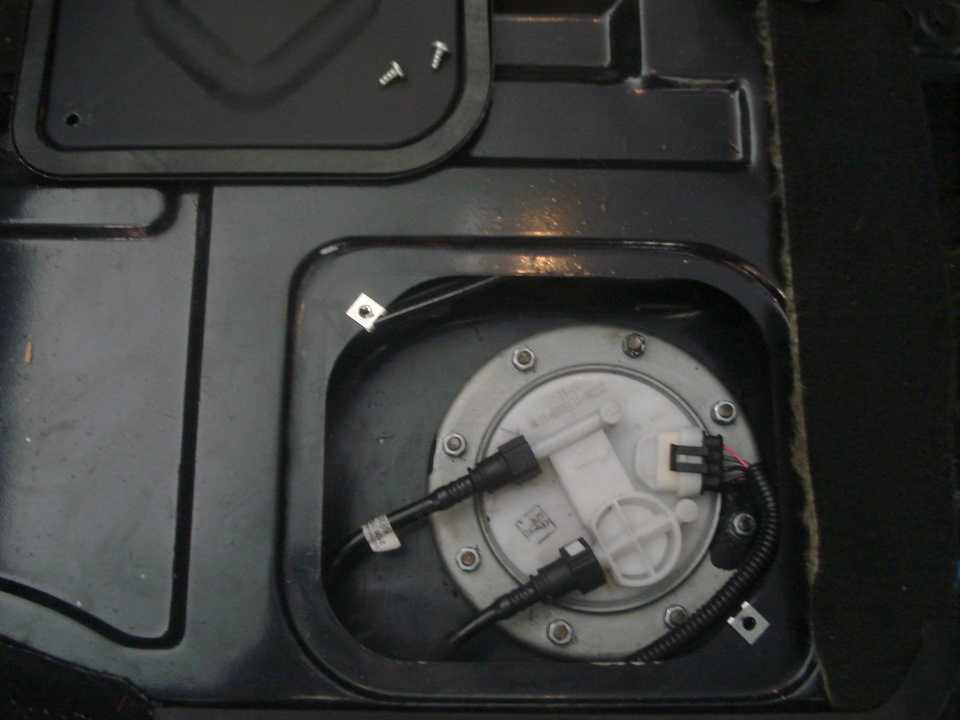

1. Поднимается правая часть заднего сиденья
2. Отгибается ворсистая тряпка
3. Откручивается два самореза на лючке бензонасоса
4. Снимаем лючок
5. Отсоединяем два патрубка и клеммы
6. Откручиваем 8 винтов
7. Вынимаем аккуратно бензонасос и меняем необходимый элемент

Все работы проделываются в течение 10 минут.
