Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Все о датчике детонации Приоры

Детонацияявляется основным врагом двигателя внутреннего сгорания. Она способнапривести к быстрому выходу из строя цилиндропоршневой группы, снизить срокслужбы ДВС и приблизить капитальный ремонт двигателя.

Детонация возникает из-за многих факторов, но главнымвиновником детонации является – топливо. Низкокачественное топливо вызываетперебои в работе ДВС, тем самым вызывая дисбаланс всего механизма.

Для борьбы с данной проблемой в середине 90-х годов стали применятьдатчик детонации, задача которого улавливать все шумы двигателя икомпенсировать их формированием топливовоздушной смеси.

Датчик детонации Приоры достался по наследству еще с предыдущей модели ВАЗ 2110. В данной статье речь пойдет именно об ДД, ниже описан весь процесс замены, а так же симптомы неисправности, проверка, диагностика и его местонахождение.

Назначение датчика детонации

ДД участвует в формировании топливной смеси, а так же участвует в выставлении угла опережения зажигания (УОЗ). При каких-либо шумах в ДВС, датчик передает показания на электронный блок управления двигателем (ЭБУ), который в свою очередь по данным датчика выравнивает работу ДВС.

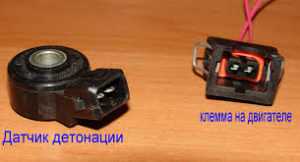

Сам датчик представляет собой круглый элемент со штекером иотверстием в центре. Внутри находится нити, которые позволяют найти резонанс ипьезоэлемент. При появлении детонации нити начинают колебаться и преобразуютсяв импульс, который передается на ЭБУ.

Датчик детонации распиленный пополам

Когда блок ЭБУ получает показания, основываясь нанапряжении, он выставляет угол опережения зажигания. Это необходимо для болееправильно сгорания топлива в цилиндрах, тем самым обеспечивается болееправильная и ровная работа двигателя. Данный процесс непрерывен все времяработы двигателя.

Основным назначением ДД является продление срока службыдвигателя.

Цена

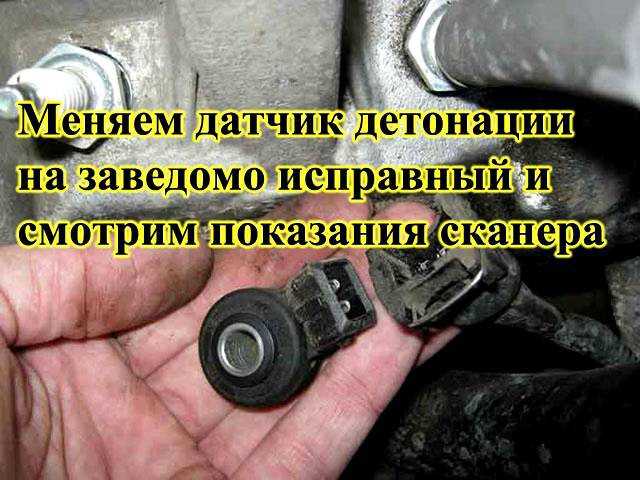

Датчик детонации неремонтопригодный и при его неисправностинеобходима замена только на новый ДД. Благо цена его не велика, а так же нарынке достаточно неоригинальных, качественных аналогов, которые приведены нижев таблице. Отличий ДД в двигателях 8 и 16 клапанов нет, датчики на оба типадвигателей совершенно одинаковые.

Ниже приведена таблица с артикулом и стоимостью датчикадетонации на Ладу Приору

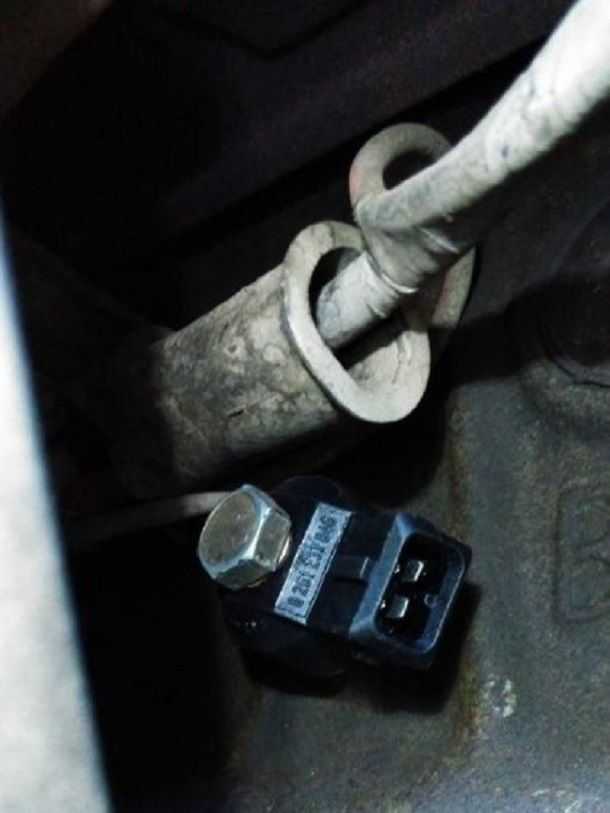

Расположение ДД

Датчик расположен спереди блока цилиндров и крепиться нашпильку или болт М6 между вторым и третьим цилиндром. Данное расположениевыбрано для более четкого улавливания всех детонаций двигателя.

Увидеть датчик сложно на двигателях с 16-ти клапанныммотором, так как доступ к нему закрывается впускным ресивером. На 8-миклапанных двигателях доступ к ДД открыт и не составит никакого труда.

Симптомы:

• Увеличенный расход топлива, заметить быстро довольно сложно;
• Повышенные вибрации двигателя;
• Более вялый и долгий разгон автомобиля;

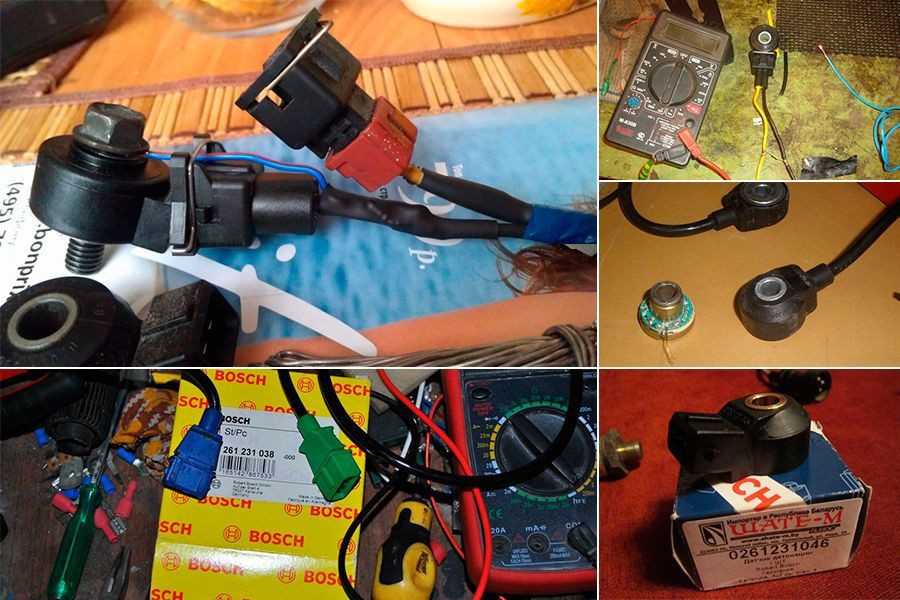

Проверка датчика

После того как Вы заподозрили что с вашим автомобилем что-тоне так, есть симптомы похожие на поломку ДД, то его необходимо проверить. Для проверкидатчика необходим электронный мультиметр и отвертка.

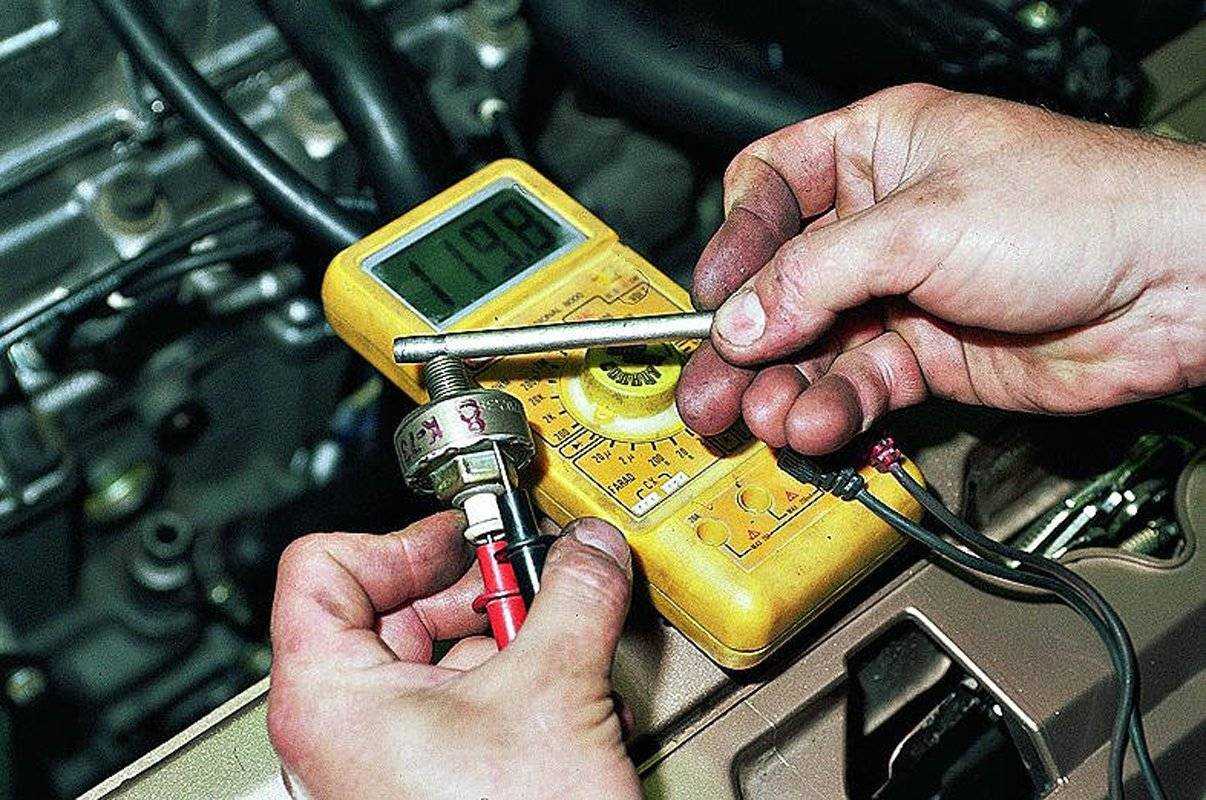

На мультиметре выставляем самые минимальные значенияпостоянного напряжения (200мВ), таккак импульс напряжения с датчика детонации очень маленький и практически не превышает150мВ.

Далее подключаем щупы к датчику (полярность не имеетзначения).

Металлическим предметом (отверткой) ударяем по металлическойчасти датчика. На экране мультиметра должны появиться значения не превышающие200мВ.

Если на экране не появляется никаких значений, значит ДДнеисправен и подлежит замене.

Замена

Замену датчика детонации на Приоре самостоятельно провестидовольно просто. Данная работа не вызовет никаких сложностей если использоватьниже описанную инструкцию.

Для начала необходимо подготовить инструмент:

• Трещотка с головкой на 13мм;
• Ключ на 10мм;
• Металлическая щетка;
• Отвертка;

Процесс замены

Замена на 16-ти клапанном двигателе немного сложнее, чем на 8-ми клапанном, поэтому рассмотрим проведение работы на примере двигателя с 16-ю клапанами.

Снимаем минусовую клейму с АКБ, так как работы будут выполняться с электрооборудованием автомобиля.

Снимаем бокс воздушного фильтра открутив хомут от ДМРВ и сняв с него разъем.

Рукой через отверстие между радиатором и блоком подбираемся к ДД, он находится за шлангом картерных газов (сапун).

Снимаем разъем датчика и трещоткой с головкой на 13мм откручиваем датчик.

Перед установкой нового датчика необходимо зачистить поверхность на блоке от грязи.

Устанавливаем новый датчик в обратной последовательности. Затяжку болта необходимо производить с усилием 20-25 Нм.

Надеемся, наша статья была Вам полезна.

Как же быть при неисправности датчика детонации на Нива Шевроле

Перед тем как бежать в автомагазин, лучше проверить электрическую цепь подключения. Но если все-таки запчасть неисправна, то рекомендуется ее заменить.

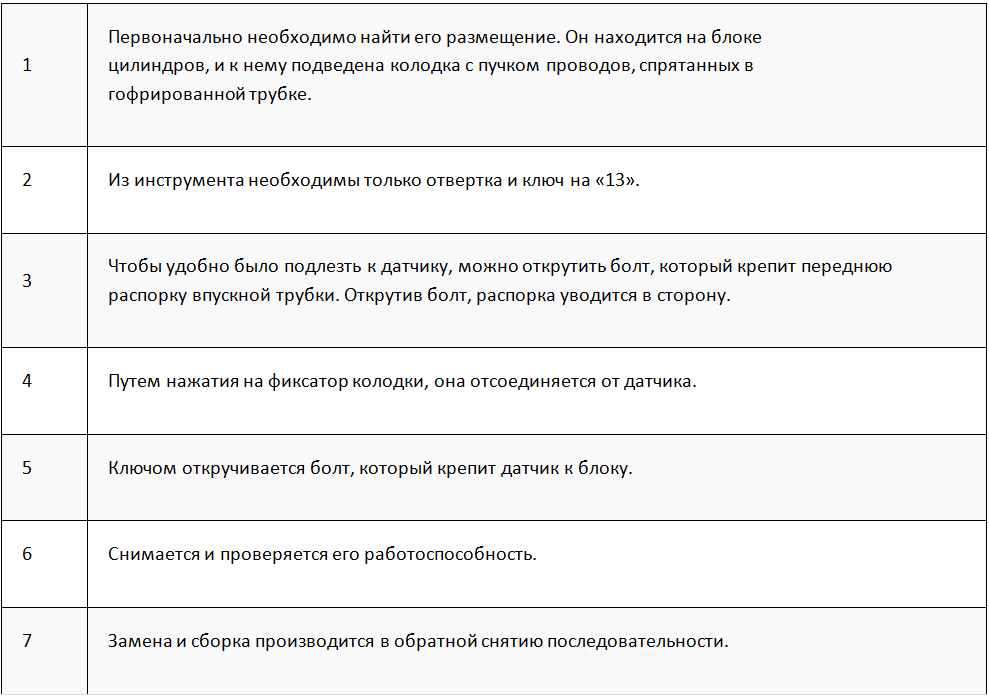

Как заменить деталь детонации

Для этого нам потребуется новый датчик, ключ «на 13» и 20 минут свободного времени.

Дальше выполняем три пр

1. Отключаем зажигание. Аккуратно отсоединяем клемму датчика.
2. Ключом откручиваем болт, которым запчасть крепится к блоку цилиндров.
3. Извлекаем датчик из капота.

Чтобы установить новый элемент, выполняем тот же алгоритм действий, но в обратной последовательности. Исправный датчик обеспечивает мощность и продолжительный срок работы двигателя вашего автомобиля. Новый ДД стоит в районе 12-15 долларов. Поэтому иногда лучше проводить плановые проверки исправности данной детали, ведь ремонт автомобильного мотора обходится гораздо дороже.

Система управления двигателем ваз-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*;

4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода;

11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса;

22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива;

А еще интересно: Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле

31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.

0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы;

6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода;

14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов;

24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Читать новости о новой Ниве

• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
• Как осуществляется замена ШРУСа на Шевроле Нива?

Операционные режимы датчика детонации на Шевроле Нива: реакция на разные ситуации

Датчик детонации на Шевроле Нива выполняет важную функцию контроля работы двигателя, обнаруживая ненормальные условия сгорания топливо-воздушной смеси и предотвращая повреждение двигателя. Он реагирует на различные ситуации в процессе работы автомобиля, и в зависимости от обстоятельств, принимает определенные операционные режимы.

Один из операционных режимов датчика детонации – это нормальный режим работы. В этом режиме датчик контролирует процесс сгорания, измеряет уровень детонации и передает информацию в ЭБУ автомобиля. При нормальном функционировании двигателя, датчик детонации не должен регистрировать ни одного срабатывания.

Если датчик детонации зарегистрировал детонацию, он переходит в режим аварийной защиты. В этом режиме датчик передает сигнал в ЭБУ, которое в свою очередь может ограничить количество впрыска топлива и снизить мощность двигателя. Такая реакция помогает предотвратить серьезные повреждения двигателя и сохранить его работоспособность.

Дополнительным операционным режимом датчика детонации является режим самообучения. В этом режиме датчик анализирует данные измерений, корректирует свою работу и настраивает параметры определения детонации в зависимости от условий эксплуатации автомобиля. Такой самообучающийся режим позволяет датчику детонации адаптироваться к различным условиям и обеспечивать точный контроль над работой двигателя.

Операционные режимы датчика детонации на Шевроле Нива играют важную роль в обеспечении надежной работы двигателя и предотвращении серьезных повреждений. Правильное функционирование датчика детонации обеспечивает безопасность и долговечность автомобиля, а также экономичную эксплуатацию.

Операционный режим	Описание
Нормальный режим	Датчик детонации контролирует процесс сгорания и передает сигналы в ЭБУ при нормальной работе двигателя.
Аварийная защита	Датчик детонации регистрирует детонацию и передает сигналы в ЭБУ для ограничения впрыска топлива и снижения мощности двигателя.
Самообучение	Датчик детонации анализирует данные измерений и корректирует свою работу для определения детонации с высокой точностью.

О неисправности датчика детонации

При выходе ДД из строя, признаки неисправности сенсора — это, прежде всего, включение световой индикации на приборной панели «Check-engine», и детонационные металлические стуки в двигателе.

Настораживающие симптомы в работе автомобиля: понижение мощности мотора, увеличенный расход топливной смеси, появление дымного выхлопа. Проявление эффекта детонации на ниве шевроле — показатель, к которому нельзя относиться пренебрежительно. Замена элемента должна быть произведена как можно скорее. В противном случае ремонтировать придется уже сам двигатель. Для этого потребуется удостовериться в том, что в неисправном состоянии находится именно ДД, потому что причины отсутствия сигнала могут крыться в следующем:

• отсутствие контакта в разъеме;
• обрыв проводов;
• повреждение изоляции или экранирующей оплетки.

О том, как проверить датчик детонации самостоятельно, можно прочесть ниже. Это совсем не сложно.

Функции датчика детонации на Шевроле Нива: защита двигателя и оптимизация работы

Датчик детонации на Шевроле Нива выполняет важные функции, необходимые для безопасной и эффективной работы двигателя. Он предназначен для обнаружения детонации, или неконтролируемого горения топлива в цилиндрах двигателя, и предоставляет информацию контрольной системе автомобиля для принятия соответствующих мер.

Основной задачей датчика детонации является защита двигателя от повреждений, которые могут возникнуть в результате детонации. При детонации давление и температура в цилиндре становятся слишком высокими, что может привести к повреждению поршня, шатунов или других частей двигателя. Датчик детонации контролирует процесс горения и, если обнаруживает признаки детонации, передает соответствующие сигналы контрольной системе, которая может снизить подачу топлива или изменить зажигание для предотвращения детонации.

Кроме защиты двигателя, датчик детонации также помогает оптимизировать работу двигателя и улучшить его экономичность. Путем контроля детонации, он позволяет контрольной системе автомобиля настраивать параметры работы двигателя для достижения наилучших результатов. К примеру, при обнаружении детонации система может автоматически скорректировать момент зажигания или подачу топлива, чтобы обеспечить наиболее эффективное горение и оптимальное использование топлива.

Таким образом, функции датчика детонации на Шевроле Нива включают защиту двигателя от повреждений, связанных с детонацией, а также оптимизацию работы двигателя для достижения наилучших результатов в плане производительности и экономичности. Регулярная проверка и обслуживание датчика детонации помогут поддерживать его эффективность и надежность в течение всего срока службы автомобиля.

Причины детонирования топлива

1. Несоответствие октанового числа бензина степени сжатия в двигателе.
2. Низкое калильное число свечей зажигания. Самовоспламенение ТВС происходит от контакта с раскаленным электродом.
3. Ранний угол опережения зажигания.
4. Отложения в камере сгорания. При большом скоплении нагара на поршнях и клапанах уменьшается площадь камеры сгорания, что естественным образом ведет к увеличению степени сжатия. Детонация может появиться еще и вследствие контакта ТВС с перегретыми частичками масляных отложений.
5. Слишком бедная смесь. Избыток воздуха ускоряет окислительную реакцию топлива с кислородом и повышает риск самовоспламенения смеси.

Датчик детонации ВАЗ 2110: признаки неисправности и диагностика

В статье вы узнаете о том, как работает датчик детонации ВАЗ 2110, признаки неисправности его рассмотрите внимательно. Автомобиль сейчас не просто средство передвижения или роскошь, в первую очередь он является набором современных технических решений. Причем это можно наблюдать как в элементах строения кузова, так и в системах торможения, охлаждения, а самое главное – электрооборудования.

Именно эта система считается самой сложной и требовательной, без нее не будет нормально функционировать вся машина в целом. Даже за правильную работу двигателя отвечает множество датчиков и исполнительных механизмов, которые управляются электронным блоком. Вот про это и хотелось бы поговорить более подробно.

Общие сведения о датчике детонации

Его назначение в автомобиле заключается в снятии характеристик в различных режимах работы ДВС и последующей передаче данных на электронный блок управления.

Благодаря датчику имеется возможность выявить детонацию, а также провести замер ее реального уровня. В зависимости от того, как подается топливо в камеры сгорания, может появиться стук.

Обычно это происходит при нарушении пропорции бензина и воздуха.

Во всех автомобилях ВАЗ 2110 и более новых Приорах, Грантах и Калинах с инжекторной системой впрыска датчик детонации расположен крайне удачно – между третьим и вторым цилиндрами. Если выразиться точнее, то он находится в самом центре блока ДВС.

Следовательно, если имеется стук в первом и четвертом цилиндрах, его уровень будет считываться датчиком и сигнал подастся на ЭБУ. При этом значение будет одинаковым (при одинаковом уровне стуков, разумеется).

Во многом благодаря именно своему расположению на блоке ДВС датчик детонации способен уловить даже самые незначительные стуки.

Современные автомобили оснащаются датчиками двух конструкций:

1. Широкополосные.
2. Резонансные.

В обоих типах используются пьезоэлементы в качестве чувствительного элемента. Особенность такого материала заключается в том, что под действием удара или малейшей вибрации на электроде вырабатывается некоторый потенциал.

При этом от силы детонации (удара или вибрации, которые воздействуют на блок ДВС) зависит значение энергии, которое вырабатывается пьезоэлементом. Именно так работает датчик детонации, признаки неисправности можно понять из определения и всего сказанного выше.

В «обязанности» этого несложного устройства входит корректировка УОЗ. Конечно, сигнал, вырабатываемый этим устройством, является одним из основных при управлении двигателем.

К нему добавляются данные, полученные с остальных датчиков – положения заслонки дросселя, оборотов коленвала, и т. д.

Поломка датчика детонации

Причин появления стуков может быть великое множество – это и неверно сформированная топливовоздушная смесь, и иной УОЗ, и перегрев двигателя.

И всего этого будет достаточно, чтобы двигатель начал неправильно работать. Очень часто нарушается работа, но сам датчик детонации ВАЗ 2110 функционирует вроде бы.

Неточный сигнал является причиной того, что двигатель подтраивает, появляется стук.

Нередко просто окисляются контакты, значение напряжения на выходе устройства изменяется, ЭБУ производит корректировку не для конкретного режима работы двигателя.

Для диагностики датчика детонации ВАЗ 2110 необходимо снять его, после чего подключить к вольтметру: «-» к корпусу, «+» к единственному проводу.

Желательно, чтобы предел на вольтметре был не более 0,5 Вольт, так как генерация очень слабого по амплитуде сигнала происходит.

Концом отвертки нанесите несколько ударов, различных по силе. Стрелка вольтметра должна отклониться на разное расстояние от нулевого значения. Если не происходит никакого отклонения, то можно говорить о поломке датчика детонации.

Но вполне вероятно, что на выходе устройства сигнал будет присутствовать, однако, работа ДВС окажется нестабильной. В этом случае потребуется полностью диагностировать проводку на предмет разрушения. При наличии неисправности в цепи датчика (или его самого) обязательно загорится контрольная лампа на приборной панели ВАЗ 2110.

  И нужно внимательно осмотреть всю цепь, проверить ее на наличие обрыва и короткого замыкания.

Как поменять неисправный датчик детонации на Шевроле Нива

Если на панели приборов появляется индикация об ошибках в работе двигателя, то это еще не значит, что проблема кроется именно в неисправном датчике. Но если так же возникают соответствующие проблемы при езде, то необходима его срочная замена. Производить ее следует в соответствии с таблицей.

После установки необходимо проверить целостность цепи тестером. Для этого необходимо выполнить несколько простых действий:

· Перевести мультиметр в режим измерения постоянного напряжения

· подсоединить разъёмы к выходу датчика

· постучать по датчику небольшим молоточком. При этом напряжение должно меняться.

· Если напряжение не изменилось, то датчик скорее всего неисправен

Стоимость датчика детонации на Ниву составляет 500-600 рублей, поэтому не стоит затягивать с работой по его замене, чтобы не потратить гораздо больше на ремонт двигателя.

Коды ошибок

Коды ошибок, связанные с датчиком детонации, представляют собой цифровые комбинации, которые сохраняются в памяти блока управления двигателем (ECU) при обнаружении проблем. Они помогают быстро идентифицировать тип и место неисправности. Среди кодов ошибок, связанных с датчиком детонации, можно выделить следующие:

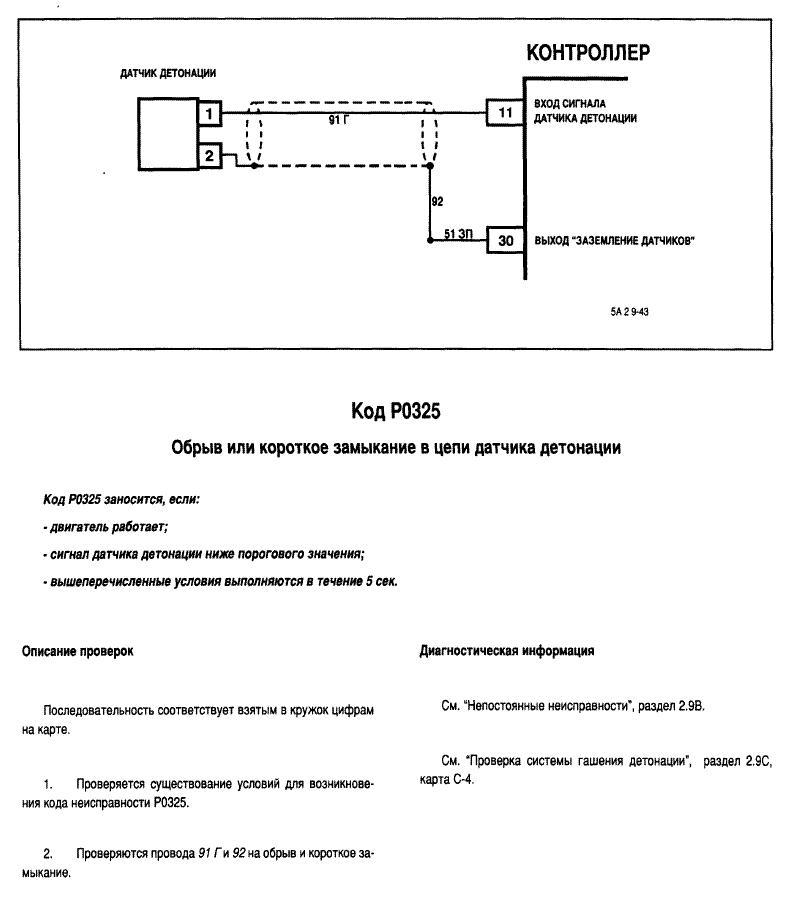

1. P0325 — это код, который обозначает общую проблему с датчиком детонации или его цепью. Это может быть связано с прерыванием сигнала, коротким замыканием или повреждением самого датчика.
2. P0327 — код, указывающий на низкий уровень сигнала от датчика детонации. Это может быть вызвано повреждением проводки, проблемами с питанием датчика или его неисправностью.
3. P0328 — этот код означает высокий уровень сигнала от датчика детонации. Это может говорить о проблемах с проводкой, включая короткое замыкание, или о неисправности самого датчика.

Важно понимать, что указанные коды ошибок могут свидетельствовать не только о проблемах с датчиком детонации, но и о других неисправностях в системе управления двигателем. Поэтому при обнаружении данных кодов рекомендуется провести полную диагностику автомобиля

Итак, датчик детонации играет важную роль в работе двигателя автомобиля, контролируя и предотвращая детонацию. Надеемся, что информация из этой статьи поможет вам лучше понять, за что отвечает этот датчик, как его проверить и какие признаки указывают на его неисправность.

Установка системы esp на фольксваген поло

Если на Фольксваген Поло не имеется системы ESP, ее можно установить самостоятельно. Для этой цели перед стартом работы рекомендуется подключить специальный шнурок для проведения диагностики, а также сохранить актуальную кодировку ABS-блока. Только после этого можно начинать процедуру интеграции.

Вначале выполняется подготовка проводки:

• демонтируется рулевое колесо;
• убирается приборная панель;
• снимается колонки руля (обшивка);
• устраняются подрулевые переключатели;
• разъем подрулевых переключателей убирается, затем в него выполняется запиновка проводов.

Потом провода из второго, третьего, четвертого и пятого пинов рекомендуется протянуть к жгуту проводов приборной панели. На следующем этапе выполняется размотка жгута ее проводов и производится подпайка провода:

• из второго пина к элементу коричневого/оранжевого цвета;
• из третьего пина к элементу черного/оранжевого цвета;
• из четвертого пина к элементу коричневого цвета;
• из пятого пина к желтому/красному элементу.

Обратите внимание! Провод из шестого пина протягивается к предохранительному блоку. Нужен девятый предохранитель

Также можно проложить к нему и второй провод, который подводится к кнопке ESP.

Для выполнения качественной подпайки к проводу от девятого предохранителя черного или синего цвета можно вытащить контакт непосредственно из колодки предохранителей:

• сдвигается фиксатор контактов розового цвета;
• вставляется распиновщик;
• вытаскивается контакт;
• аккуратно зачищается;
• подпаивается;
• используется термоусадка;
• контакт ставится обратно.

Затем выполняется установка ESP-кнопки и ее распиновка:

• третий пин крепится к третьему пину клавиши, отвечающей за подогрев сиденья;
• четвертый пин провод из данного пина протягивается в отсек двигателя;
• пятый пин – к нему запитывает провод, протянутый от девятого предохранителя;
• шестой пин цепляется к шестому пину кнопки подогрева сиденья.

После этих действий в салоне все собирается в обратном порядке. Затем нужно перейти в моторный отсек. Начинать следует с заведения привода непосредственно в разъем ABS/ESP блока:

• разъем снимается с блока – красный фиксатор отодвигается, поднимается скоба, фиксирующая объем, и отводится до конца вперед;
• снимается крышка разъема жгута всех проводов;
• чтобы возник доступ к контактам, необходимо сдвинуть фиксатор розового цвета непосредственно по направлению стрелки;
• провод вставляется в двадцать второй пин.

Если нужно отключить ESP в Фольксваген Поло 2022 года, следует проделать все шаги в обратном направлении.

Как поменять неисправный датчик детонации на Шевроле Нива

Периодически на любом автомобиле возникают сбои в работе. Одной из причин неисправностей, вызывающих проблемы может стать появление детонации. Это можно заметить по продолжительной работе двигателя после того, как зажигание было отключено. Возникает, как правило, из-за взрывного воспламенения топлива в цилиндрах.

Существует общий принцип работы двигателя внутреннего сгорания:

• Топливно-воздушная смесь поступает в цилиндр и воспламеняется от искры свечей накаливания в тот момент, когда поршню остается несколько градусов до достижения верхней мертвой точки. Полной сгорание происходит в тот момент, когда поршень достигает верхней точки, образуя максимальное давление.
• Если возникает эффект детонации, то воспламенение происходит гораздо раньше, когда поршень еще находиться на середине такта сжатия. Поэтому при сгорании на него воздействует сила в обратном направлении, снижая мощность двигателя и приводя к повышенному износу деталей.

Если на панели приборов появляется индикация об ошибках в работе двигателя, то это еще не значит, что проблема кроется именно в неисправном датчике. Но если так же возникают соответствующие проблемы при езде, то необходима его срочная замена. Производить ее следует в соответствии с таблицей.

· Перевести мультиметр в режим измерения постоянного напряжения

· подсоединить разъёмы к выходу датчика

· постучать по датчику небольшим молоточком. При этом напряжение должно меняться.

· Если напряжение не изменилось, то датчик скорее всего неисправен

Стоимость датчика детонации на Ниву составляет 500-600 рублей, поэтому не стоит затягивать с работой по его замене, чтобы не потратить гораздо больше на ремонт двигателя.

Периодически на любом автомобиле возникают сбои в работе. Одной из причин неисправностей, вызывающих проблемы может стать появление детонации. Это можно заметить по продолжительной работе двигателя после того, как зажигание было отключено.

Возникает, как правило, из-за взрывного воспламенения топлива в цилиндрах. Проявляется постепенно, можно заметить при подъеме в гору на низкой скорости когда включена повышенная передаче.

Этот эффект классифицируется как калильное зажигание и не свидетельствует о неправильном функционировании двигателя.

• Топливно-воздушная смесь поступает в цилиндр и воспламеняется от искры свечей накаливания в тот момент, когда поршню остается несколько градусов до достижения верхней мертвой точки. Полной сгорание происходит в тот момент, когда поршень достигает верхней точки, образуя максимальное давление.
•  Если возникает эффект детонации, то воспламенение происходит гораздо раньше, когда поршень еще находиться на середине такта сжатия. Поэтому при сгорании на него воздействует сила в обратном направлении, снижая мощность двигателя и приводя к повышенному износу деталей.

Где находится датчик детонации Нивы Шевроле

Стандартный датчик детонации Chevrolet Niva предназначен для определения момента неправильного зажигания топливной смеси в двигателе. Упрощенно на Шниве сенсор говорит ЭБУ, когда в цилиндрах происходит не своевременное зажигание смеси, что значительно влияет на стабильность двигателя во время активной работы.

На ВАЗ 2131 с инжектором деталь монтируется постоянно. У карбюраторных модификаций элемент отсутствует.

Работа датчика

Функционирование сенсора основано на измерении вибраций и шумов, излучаемых двигателем во время его работы. Внутри детали установлена специальная мембрана, улавливающая колебания. Далее сигнал посылается на ЭБУ, где обрабатывается и электроника калибрует зажигание.

Из каких основных элементов состоит

• разъем, куда подключается провод питания;
• резьбовое соединение с блоком;
• чувствительный элемент.

Датчик выполнен в закрытом корпусе и при поломке не подлежит ремонту. Если присутствуют неполадки – деталь следует заменить целиком.

Схема подключения датчика детонации Шнивы

Осуществляется непосредственно к ЭБУ. Пьезоэлемент имеет всего два вывода подключаемых в независимом порядке. Соединить датчик может любой автомобилист.

Как происходит появление детонации

Процесс самостоятельно не образуется. Для возникновения негативного эффекта потребуется сильно нагреть камеру сгорания. Под действием высоких температур происходит смещение момента зажигания и образуется неправильное воспламенение.

Какие способы защиты предусмотрены в Шниве от возникновения детонации

Единственной защитой от пагубного процесса выступает ДДТС. Простейшее и надежное устройство. Когда деталь передает сигнал о неисправности, БК его обрабатывает и корректирует момент зажигания.

Так и происходит защита – искра образуется вовремя и все горит равномерно.

Признаки неисправности

Характерными признаками поломки считаются:

• увеличение расхода топлива;
• образование характерного шума во время езды;
• от прибора поступает слишком высокий или низкий уровень сигнала.

Ошибки датчика детонации

1. Повреждение проводки. Провода датчика находятся в непосредственной близости от мотора. Периодически оплетка истирается, что приводит к потере импульса или закорачиванию.
2. Износ или окисление колодок. Штекерные разъемы сенсора могут окислиться. Здесь поможет простая очистка клемм натфелем или наждачной бумагой. Также не повредит дополнительно обжать места соединений.
3. Повреждение самого датчика. Здесь все просто – поврежденная деталь меняется на новую.
4. Системная ошибка программы. В этом случае потребуется помощь квалифицированного мастера.

Проверка датчика

Чтобы проверить мультиметром достаточно выполнить простую процедуру.

1. Снять датчик с двигателя.
2. Установить тестер в режим измерителя постоянного напряжения.
3. Соединить клеммы устройств в стандартной последовательности.
4. С умеренной силой постучать по корпусу датчика отверткой или другим предметом.
5. Во время манипуляций мастера, показания на приборе должны меняться (устройство работает). Если сигнал статичен – деталь испорчена и требует замены.

Что делать при неисправностях

Ввиду того, что бортовая проводка на машине страдает низкой надежностью. Проверку ДД требуется выполнять поэтапно. В случае неисправности следует пройти по всей магистрали, включая сенсор, и визуально оценить ее состояние. Если отдельные участки цепи внешне утратили целостность, их меняют.

Если замена проводки не помогает – нужно демонтировать и проверить датчик.

Снятие датчика

Демонтаж устройства достаточно прост. Для этого не потребуется специального инструмента или глубоких познаний механики. Деталь имеет одну контактную группу и крепится к блоку двигателя на болт со шляпкой №10. Для ее снятия нужно отсоединить провода и выкрутить фиксаторный винт.

Замена своими руками

Чтобы поставить другой ДД с кондиционером и без него, следует выполнить идентичную процедуру.

1. Установить машину на ровной поверхности.
2. Снять клеммы с аккумулятора.
3. Дать машине остыть – работы будет выполнять комфортнее.
4. Отсоединить клемму питания от датчика. Если группа износилась или сильно окислилась, ее лучше поменять вместе с сенсором.
5. Выкрутить крепежный болт и подковырнув отверткой демонтировать поврежденную деталь.
6. Поставить на посадочное место новый ДД и собрать цепь в обратной последовательности.

Особенности работы датчика детонации: контроль и регуляция рабочего процесса

Датчик детонации на Шевроле Нива выполняет важную функцию контроля и регуляции рабочего процесса двигателя. Благодаря своей особенной конструкции и принципу работы, этот датчик помогает поддерживать оптимальные параметры сгорания топливо-воздушной смеси, а также предотвращает возникновение опасных для двигателя условий.

Контроль сгорания топливо-воздушной смеси

Датчик детонации на Шевроле Нива отслеживает момент возникновения детонации в цилиндрах двигателя. Детонация – это нежелательный явление, возникающее при несинхронизированном сгорании топливо-воздушной смеси в цилиндре. Она может привести к повреждению поршня, головки блока цилиндров и других элементов двигателя. Датчик детонации реагирует на звуковые вибрации, которые возникают при нарушении синхронизации сгорания и передает соответствующий сигнал на электронный блок управления двигателем.

Регуляция рабочего процесса

Датчик детонации на Шевроле Нива также выполняет функцию регуляции рабочего процесса двигателя. Он передает данные о сгорании топливо-воздушной смеси на электронный блок управления, который в свою очередь регулирует параметры работы двигателя, например, смесь топлива и воздуха или момент подачи зажигания. Это позволяет оптимизировать работу двигателя, увеличить его эффективность, а также снизить уровень выбросов вредных веществ в выхлопных газах.

Особенности работы и применение

Датчик детонации на Шевроле Нива обладает высокой чувствительностью и точностью измерений. Он монтируется на блоке цилиндров двигателя и обычно подключается к системе зажигания и электронному блоку управления. Таким образом, он интегрируется в общую систему контроля процессов сгорания и регуляции работы двигателя.

В итоге, датчик детонации на Шевроле Нива является важной частью системы управления двигателем. Он обеспечивает контроль и регуляцию рабочего процесса, предотвращая возможные поломки и повышая эффективность работы двигателя

Как диагностировать поломку?

Если датчик детонации вышел из строя, на приборной панели загорится лампочка Check Engine. Однако необходимо провести дополнительную диагностику, чтобы убедиться, что неисправность действительно в датчике детонации.

Одним из методов диагностики является использование диагностического сканера. Подключите сканер к порту OBD-II под приборной панелью и считайте коды ошибок. Если датчик детонации неисправен, сканер покажет код, связанный с датчиком детонации.

Другим методом диагностики является проверка проводки, ведущей к датчику детонации. Проверьте, нет ли повреждений, коррозии или ослабленных соединений. Также необходимо проверить напряжение на разъеме датчика детонации. Если напряжение в норме, возможно, потребуется замена датчика детонации.

Также можно использовать мультиметр для проверки сопротивления датчика детонации. Отсоедините разъем датчика детонации и подсоедините щупы мультиметра к клеммам датчика. Значение сопротивления датчика должно быть в пределах диапазона, указанного в руководстве по обслуживанию автомобиля. Если сопротивление не соответствует диапазону или мультиметр не показывает никакого значения, датчик неисправен и подлежит замене.
