Предохранитель подсветки номера шевроле лачетти хэтчбек

Как обнаружить сгоревший предохранитель и его заменить

При выборе защитного устройства учитывайте его номинальное напряжение, которое не должно быть ниже напряжения сети и тока установки. Установленные в цепях двигателя защитные устройства управляются пусковым током двигателя.

Проверку защитных элементов проводят тестером, когда нет необходимости вынимать элемент из розетки. Если вы обнаружите перегоревший компонент, то его следует заменить на такой, который будет соответствовать характеристикам силы тока. У каждого водителя должен быть в наличии комплект защитных запчастей.

Снятие и замена защитных деталей

Перед заменой защитного элемента выключите зажигание, чтобы его держатель не вышел из строя. Найти перегоревшее устройство, предохраняющее от опасного действия, непросто.

Посмотрите на внешний вид защитного устройства. Он прозрачный, поэтому вы можете видеть зазор. Воспользуйтесь недорогим вольтметром, чтобы проверить неисправность цепи. Поможет проверить все оборудование автомобиля.

Этот измеритель посылает небольшой электрический заряд на контакт элемента, после чего измеряет значение на другом контакте. Если заряд не обнаружен, элемент защиты не работает.

Используя схему расположения предохранителей, специальными плоскогубцами снимите перегоревшее устройство, защищающее от опасных действий, и замените его на идентичный.

Схема и расположение

Для их замены, когда требуется плавка, не нужны никакие специализированные приспособления или аппараты. Не забывайте о том, что использование только штатных инструментов – обязательное условие. Перемычная проволока в блоке предохранителя является причиной больших проблем, способных вывести огромный узел машины из строя.

Поломки предохранительного блока – одна из самых распространенных причин неполадок с электрикой в Chevrolet Lacetti.

Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля

Блок реле и предохранителей в моторном отсеке

Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля. В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти . Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели. Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.

Схема наглядно показывает отсек мотора. Таким образом выглядит блок предохранителей вместе с реле под капотом.

Всего в Шевроле Лачетти используется тридцать один предохранитель.

Расположение реле и предохранителей

Как было отмечено выше, реле и предохранители находятся под крышкой капота за емкостью с жидкостью для охлаждения.

Чтобы его разглядеть, необходимо надавить на специальную защелку и удалить крышку. Схема реле и предохранительных аппаратов находится на ней с внутренней стороны.

Назначение и описание реле и предохранителей

Мы перечислили для вашего удобства все номера компонентов, например, предохранителей габаритов и их функции. Ниже представлена таблица с их краткой характеристикой.

Предохранители шевроле лачетти описание характеристики и фото

Opel astra j технические характеристики фото видео обзор описание комплектующие

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

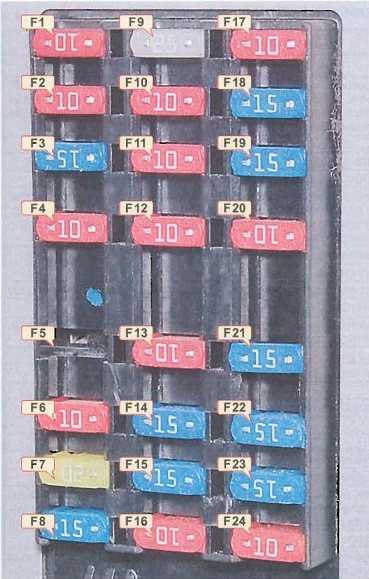

С торца приборной панели

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

№	Ампер	Назначение предохранителя или реле
F1	10	предохранитель, отвечающий за состояние подушек безопасности
F2	10	ЭБУ
F3	15	аварийка
F4	10	панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5	свободен
F6	10	кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F7	20	отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F8	15	управление зеркалами и люком
F9	25	стеклоочистители
F10	свободен
F11	10	ABS
F12	10	иммобилайзер, сигнализатор дождя
F13	10	автоматическая коробка передач
F14	15	аварийка
F15	15	сигнализация
F16	10	разъем для диагностики
F17	10	аудиосистема
F18	15	розетка двенадцать вольт
F19	15	прикуриватель
F20	10	задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F21	15	задние противотуманки
F22	15	автоматика кондиционера
F23	15	аудиосистема
F24	10	иммобилайзер

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

№	Ампер	Назначение предохранителя или реле
Ef1	30	аккумуляторная батарея
Ef2	60	ABS
Ef3	30	вентилятор системы отопления
Ef4	30	система зажигания
Ef6	20	охлаждение
Ef7	30	обогрев заднего стекла
Ef8	30	увеличенная скорость вентилятора радиатора
Ef9	20	электростеклоподъемники (правая и задняя двери)
Ef10	15	ЭБУ
Ef11	10	основное реле, электронное управление двигателем
Ef12	25	наружное оборудование, габаритные огни
Ef13	15	стопы
Ef14	20	электростеклоподъемник (дверь со стороны водителя)
Ef15	15	дальний свет
Ef16	15	звук, сирена
Ef17	10	кондиционер
Ef18	15	топливонасос
Ef19	15	панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника
Ef20	10	левая фара
Ef21	15	ЭБУ, продувка адсорбера, охлаждение радиатора
Ef22	15	насос подкачки бензина, клапан рециркуляции отработавших газов
Ef23	10	левые габариты, освещения номера, предупреждающий сигнал
Ef24	15	противотуманки
Ef25	10	электропривод боковых зеркал
Ef26	15	центральный замок
Ef27	10	правая фара, ближний свет
Ef28	10	правые габариты
Ef29	10	запасной
Ef30	15	запасной
Ef31	25	запасной
К1	реле подсветки панели приборов и главной консоли
К2	реле звука
К3	главное реле зажигания
К4	запасной
К5	реле противотуманок
К6	компрессор кондиционера
К7	насос подкачки бензина, катушка зажигания
К8	электростеклоподъемники
К9	низкая скорость работы вентилятора
К10	обогрев заднего стекла
К11	высокая скорость работы вентилятора радиатора

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

№	Ампер	Назначение предохранителя или реле
1	реле-защита аккумуляторной батареи
2	реле-прерыватель указателей поворотов
3	реле-задние противотуманки
4	реле-блокировка стартера

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Процесс снятия и замены

Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.

Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.

Видео «Замена предохранителя прикуривателя»

На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.

Правила обслуживания предохранителей

Указанные блоки не требуют регулярного обслуживания. Однако, во избежание преждевременных поломок, рекомендуется плотно закрывать защитную крышку модуля с данными устройствами. Кроме того, необходимо периодически подтягивать болты, которые удерживают блок, и аккуратно заменять предохранители, придерживаясь правил проведения данной процедуры.

Процесс снятия и замены

На начальном этапе не забудьте открепить проводную клемму от вывода батареи аккумулятора под знаком «минус».

Далее прилагается полная инструкция, как проводится замена реле и предохранителей:

1. Нажимаем защелку из пластмассы и снимаем покрытие блока монтажа.
2. На задней стороне находим схему расположения компонентов и их функции. Пользуемся либо ей, либо фотографиями выше. Главный признак вышедшего из строя модуля – перемычка, которая перегорела в результате поломки.
3. Предохранитель вытаскиваем специальным пинцетом.
4. Устанавливаем новый прибор на место старого.
5. Реле и предохранители большого размера лучше поменять рукой. Располагать новое оборудование нужно крайне аккуратно.

Chevrolet Lacetti Замена предохранителей и реле Шевроле Лачетти

Chevrolet Lacetti > Электрооборудование > Замена предохранителей и реле Chevrolet Lacetti

Chevrolet Lacetti Замена предохранителей и реле

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку, снимаем крышку монтажного блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.Заменяем перегоревший предохранитель новым.

Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой.Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

Потянув за ручку, преодолевая сопротивление защелок…

…снимаем крышку в левом торце панели приборов.С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Если необходимо снять монтажный блок в моторном отсеке…

…головкой «на 10» отворачиваем гайку.

Снимаем со шпильки наконечник провода.

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…

…и приподняв блок, отсоединяем от него колодки проводов.

Снимаем монтажный блок. Устанавливаем монтажный блок в обратной последовательности.

Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

Реле установлены на кронштейне, закрепленном на каркасе панели приборов.

Вынимаем рукой неисправное реле и заменяем его новым.Устанавливаем нижнюю облицовку панели приборов.

Замена предохранителей и реле Шевроле Лачетти

Заказать книгу «Chevrolet Lacetti. Устройство, эксплуатация, обслуживание, ремонт. Иллюстрированное руководство»

Скачать книгу «Chevrolet Lacetti. Устройство, эксплуатация, обслуживание, ремонт. Иллюстрированное руководство»

Схема предохранителей Шевроле Лачетти хэтчбек 2007

Прикол с электрикой на Шевроле Лачетти

Immo Chevrolet Lacetti

Лачетти Ходовые огни

Предохранитель топливного насоса на Шевроле ланос

Не включается кондиционер, обогрев стекла, рециркуляция воздуха в салоне Шевроле Лачетти

Как заменить предохранитель прикуривателя

не включается обогрев,не работает кондиционер,нубира,лачетти,авео.Chevrolet Lacetti

Full led tuning Chevrolet Lacetti hatchback

Chevrolet Lacetti часть 2

Разъём С202 Лачетти

Также смотрите:

• Глушитель для Шевроле Ланос 2006 года
• Абсолютно новый Chevrolet tahoe
• Фаркоп для Шевроле тахо 2013г
• Альтернативная панель приборов Нива Шевроле
• Как поменять расширительный бачок на Ниве Шевроле видео
• Форд фокус 2 хэтчбек Шевроле Лачетти
• Нива Шевроле схема электрооборудования бензонасоса
• Штампованные диски Шевроле Лачетти универсал
• Рейлинги на Шевроле блейзер
• Chevrolet trailblazer замена бензонасоса
• Проставка для катализатора Шевроле Ланос
• Дроссельная заслонка Шевроле Лачетти чистка с видео
• Коды неисправностей Chevrolet cruze
• Шевроле орландо класс автомобиля
• Схема электрооборудования Шевроле Нива 2123 с кондиционером

Предохранители и реле Chevrolet Lacetti, электрические схемы

YouTube приколыреле и предохранители лада ларгус

Предохранители и реле Chevrolet Lacetti, электрические схемы

Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.

Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока

Также возьмите за правило возить набор запасных предохранителей и реле, т.к

места они занимают немного, а в трудную минуту способны выручить

Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.

Предохранители в салоне

В салоне монтажный блок находится с левого торца приборной панели. Для доступа к нему нужно открыть водительскую дверь и снять крышку.

F1 (10 А) — подушки безопасности.Если вы не попадали в аварии и подушки не выстреливали, но на панели горит одноимённая лампа, проверьте данный предохранитель. Если он исправен, причину можно определить с помощью диагностики. Данная проблема распространена среди владельцев Лачетти. Лампа на панели должна мигать при включении зажигания, затем гаснуть.

Если лампа горит, а затем гаснет — скорее всего есть ошибка в памяти. Если лампа горит постоянно и не гаснет — скорее всего дело в неисправности. Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в разъёмах под сиденьями (при наличии боковых подушек) или обрыве цепи одной из подушек (например, в руле или в бардачке). Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.

Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает 500 руб, зато причина будет известна наверняка.

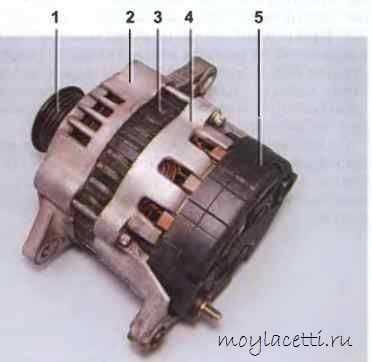

F2 (10 А) — электронный блок управления двигателем (ЭБУ), блок управления АКПП, датчик положения селектора АКПП, датчик скорости, генератор, э/м клапан впускного коллектора, обмотка реле бензонасоса, катушек зажигания, обмотка главного реле.

F3 (15 А) — аварийный выключатель.

F4 (10 А) — приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения.Если у вас перестали работать приборы на панели после снятия и установки бардачка (например, при замене салонного фильтра), могло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F21. Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора. Проверьте провода и контакты в разъёме С202, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Проверьте разъёмы на обратной стороне приборной панели и саму печатную плату на отсутствие обгоревших/сломанных дорожек, а также вид и ножки всех деталей, особенно ми

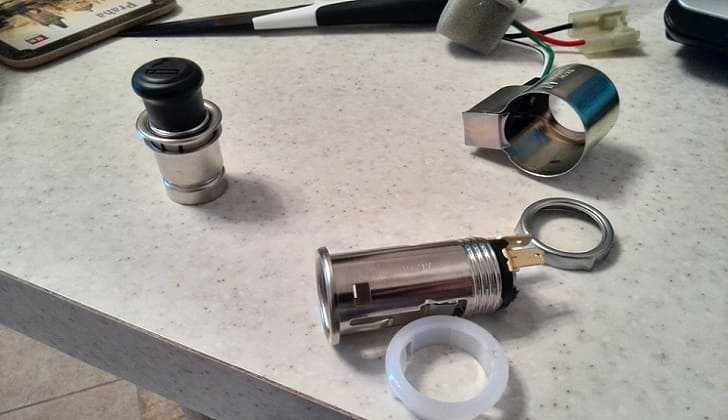

Как снять прикуриватель

Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.

Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:

1. Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
2. Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
3. Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
4. Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
5. Поднять рамку, выворачивая чехол наизнанку.
6. Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
7. Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
8. Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
9. Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
10. С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
11. Установить новые детали, а затем произвести сборку в обратной последовательности.

Устраняем неприятные запахи правильно

Появление неприятного запаха в салоне при включении системы кондиционирования является следствием развития плесени и бактерий в вентиляционных магистралях и очищающих фильтров устройства. Очистить кондиционер можно химической дезинфекцией или механической прочисткой.

Для прочистки механическим методом снимаем центральную панель торпеды, после чего откачиваем хладагент из системы кондиционирования. Отсоединяем все патрубки в системе и аккуратно извлекаем, далее прочищаем магистрали щупом или проволокой с намотанной на конец губкой или щеткой, предварительно обработанных в техническом спирте или хлоргекседине. В завершении меняем очищающие фильтра на новые и собираем систему.

Что делать, если в блоки попала вода

Во время дождя или после мойки в монтажные блоки с плавкими вставками может попасть вода.

Из-за этого происходят такие неполадки:

• короткое замыкание;
• окисление контактов;
• поломка подключенного через перемычки электрооборудования.

Признаками неисправности являются:

• перегорание перемычки;
• некорректная работа электрооборудования;
• включение световых аварийных индикаторов на панели приборов.

Если водитель заметил повышенную влажность на платах с предохранителями, нужно предпринять такие действия:

1. Остановить автомобиль.
2. Включить стояночный тормоз.
3. Обесточить электрооборудование.
4. Вытащить ключ из замка зажигания.
5. Снять клемму с аккумуляторной батареи.
6. Вскрыть монтажный модуль с перемычками, в который попала вода.
7. Вытащить плату.
8. Демонтировать плавкие вставки.
9. Просушить их на солнце или использовать фен.
10. Очистить контакты специальной жидкостью.
11. Еще раз высушить.
12. Собрать плавкие вставки и релейные переключатели по схеме.
13. Установить плату в монтажный модуль.

Чтобы избежать повторного попадания воды в блок с предохранителями, нужно:

• регулярно прочищать дренажные отверстия;
• уплотнить пластиковую крышку модуля резиновой прокладкой или промазать стык герметиком;
• обработать печатную плату специальным лаком;
• защитить место установки бокса самодельным кожухом из резины или пластика.

Если в результате затопления блока с плавкими вставками произошло короткое замыкание и выгорели контакты, то панель следует заменить.

Не работает обогрев заднего стекла шевроле лачетти

Это профильный подфорум. Флуд строго запрещен! Группа: Активные пользователи Сообщений: 128 Регистрация: 14.12.2011 Из: Винница, Украина Реальное имя: Сергей

Мой автомобиль: Lacetti (sedan) 1,6

Привет всем владельцам Лечетти. Вот столкнулся с проблемкой- не работает обогреватель заднего стекла. Брал её б/у , и прежний хозяин сразу предупредил, что есть такая проблема. И вот решил её решить, к тому же погода уже такая, что стекла уже начинают запотевать. Сначала симптомы были такие- не работал обогреватель, лампочка на этой кнопке тоже не светилась. Кнопка кондиционера сначала тоже работала, сейчас перестала работать, вместе с кнопкой рециркуляции. У меня стоит просто кондиционер, без климат-контроля. Вобщем сейчас уже ни одна из 3-х кнопок внизу не горит, и по ходу не работает. Начитался на этом форуме, в похожей теме, как можно устранить проблему, и поехал к знакомому автомастеру в гараж. Новый блок кондиционера пока не заказывал, его пока нет в наличии у официала в Виннице. Вобщем знакомый автомастер проверил реле и предики на обогрев (они подписаны вроде DEFOG, или ANTIFOG, не помню точно), и разьемы непосредственно возле сетки обогревателя на стекле — эти узлы оказались полностью РАБОЧИМИ ) . После этого сняли лицевую панель, достали сам блок кондиционера. Визуально на плате никаких повреждений нет. Под лупой просмотрели все дорожки и места пайки деталей и кнопок- всё абсолютно целое, без дефектов. Проверили тестером кнопки на замыкание- кнопки полностью рабочие, то есть замыкают цепь. Но светодиоды в них не светятся при этом ( все 3) . После такой диагностики пришли к выводу, что накрылся сам Блок Кондиционера. Подскажите, что ещё в нём нужно проверить, может там микросхема какая-то сгорела. Или надо покупать новый Блок кондиционера. Заранее всем благодарен.

Сообщение отредактировал Варатар=AVATAR= Шева

— 20.12.2011, 21:49

Наставник молодняка

Группа: Действительные члены клуба Сообщений: 2 392 Регистрация: 10.5.2008 Из: Был из Донецка. Теперь из Украины Реальное имя: Дмитрий Викторович

Мой автомобиль:Быстрый ёпиль Клубная карта №476

действует до 01.02.2011

Наставник молодняка

Группа: Действительные члены клуба Сообщений: 2 392 Регистрация: 10.5.2008 Из: Был из Донецка. Теперь из Украины Реальное имя: Дмитрий Викторович

Мой автомобиль:Быстрый ёпиль Клубная карта №476

действует до 01.02.2011

Это и есть ваша ошибка))) Учите матчасть

https://youtube.com/watch?v=YUCvqxus_u4

Снятие и установка блоков

Проверка предохранителей Chevrolet Lacetti мультометром

Предохранители Шевроле Лачетти имеют прозрачный корпус, в большинстве случаев нет необходимости использовать приборы для их контроля. Достаточно визуально осмотреть состояние элемента предохранителя и будет понятно, полезен он или перегорел.

Проверка предохранителей автомобиля приборами проводится только в тех случаях, когда материал корпуса или особенности конструкции не позволяют определить работоспособность «на глаз», потребуется использование тестера или индикатора.

• Выньте предохранитель из гнезда и при необходимости слегка почистите контакты.
• Перед проверкой предохранителя тестером необходимо изучить инструкцию по применению. Подключите оба предохранителя в соответствии с инструкциями к устройству. При работе с тестером необходимо настроить прибор на проверку сопротивления. Если предохранитель исправен, прибор покажет короткое замыкание. Если индикатор используется с исправным предохранителем, индикатор загорится.
• Неисправный предохранитель необходимо заменить новым. Обязательное условие – технические характеристики новинки должны соответствовать рекомендованным параметрам.

Если работоспособность устройства не восстановилась, то нужно искать другие причины выхода из строя. Это может быть обрыв цепи или неисправность самого устройства. Дальнейшее устранение неисправностей намного сложнее, их лучше проводить на специализированных СТО. Неквалифицированное вмешательство в электрическую систему автомобиля может вызвать очень неприятные последствия.

Схема блока предохранителей в салоне Шевроле Лачетти

Описание

№	А	Функция / компонент
F1	10	Модуль обнаружения и диагностики
F2	10	TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля
F3	15	Аварийный выключатель
F4	10	Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером
F5	—	—
F6	10	Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар
F7	ветры	Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры
F8	15	Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком
F9	25	Электродвигатель стеклоочистителя, выключатель стеклоочистителя
F10	—	—
F11	10	Разъем маслопровода электронного блока управления тормозами
F12	10	Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя
F13	10	TCM
F14	15	Аварийный выключатель
F15	15	Блок управления противоугонной системой
F16	10	Диагностический блок
F17	10	Звуковая система, часы
F18	15	Дополнительная розетка
F19	15	Предохранитель прикуривателя Chevrolet Lacetti
F20	10	Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке
F21	15	Реле заднего противотуманного света
F22	15	Часы, автоматическая система контроля температуры, выключатель кондиционера
F23	15	Аудио система
F24	10	Иммобилайзер

Реле

Число на схеме	Имя	За что отвечает
1	РЕЛЕ ОСВЕЩЕНИЯ	Реле освещения приборов
2	РОГОВОЕ РЕЛЕ	Реле звукового сигнала
3	ГЛАВНОЕ РЕЛЕ	Главное реле или реле зажигания
4	РЕЛЕ ФАРЫ	Блок фары
5	ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ	Реле противотуманных фар (ПТФ)
6	РЕЛЕ КОНДИЦИОНЕРА КОМП	Реле муфты компрессора кондиционера
7	РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса (топливного насоса) и катушки зажигания
восемь	РЕЛЕ ВЫИГРЫША МОЩНОСТИ	Реле стеклоподъемников
девять	ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (низкая скорость)
10	РЕЛЕ АНТИФРИЗА	Реле обогрева заднего стекла
одиннадцать	ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (высокая скорость)

Плавкие предохранители и вставки

Число на схеме	Имя	Защищенная цепь	Сила тока, ток в А
А	Пинцет	—	—
Ef1	ОСНОВНАЯ ВАТА	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП	тридцать
Ef2	Брюшные мышцы	Блок управления ABS, блок направления ABS	60
Ef3	ВЕНТИЛЯТОР	Вентилятор кондиционера	тридцать
Ef4	IGN-2	Электрические стеклоподъемники, электрические зеркала, стартер	тридцать
Ef5	IGN-1	Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя	тридцать
Ef6	ЭЛЕК ЛО ВЕНТИЛЯТОР	Вентилятор охлаждения двигателя (низкая скорость)	ветры
Ef7	DEFOG	Обогрев заднего стекла	тридцать
Ef8	ЭЛЕК ФАН ПРИВЕТ	Вентилятор охлаждения двигателя (высокая скорость)	тридцать
Ef9	ЭЛЕКТРИЧЕСКОЕ ОКНО	Электрические стеклоподъемники (кроме двери водителя)	ветры
Ef10	DIS	Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания	15
Ef11	ECM	Цепь питания главного реле	10
Ef12	ПРОЕКТОР	Фары, освещение приборов и органов управления	25
Ef13	ОСТАНАВЛИВАТЬСЯ	Тормозной сигнал	15
Ef14	DR’S P / WDO	Электростеклоподъемники (водительская дверь)	ветры
Ef15	H / L HI	Фары дальнего света	15
Ef16	РОГ	Звуковой сигнал	15
Ef17	ДО Н.Э	Компрессор кондиционера	10
Ef18	БЕНЗОНАСОС	Цепь питания топливного насоса	15
Ef19	ПРОЙТИ F / BOX	Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника	15
Ef20	H / L LO LH	Ближний свет (левая фара)	10
Ef21	EMS	Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя	15
Ef22	ИНЖЕКТОР	Форсунки, рециркуляция выхлопных газов	15
Ef23	LH	Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона)	10
Ef24	ТУМАН	Противотуманные огни	15
Ef25	МИР ТЕПЛО	Электроуправление и электрообогрев зеркал заднего вида	10
Ef26	ЗАМОК	Система центрального замка	15
Ef27	H / L LO RH	Ближний свет (правая фара)	10
Ef28	RH	Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона)	10
Eph29	ЗАМЕНА	Замена	10
Ef30	ЗАМЕНА	Замена	15
Ef31	ЗАМЕНА	Замена	25

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти

Предохранители и реле

Блок предохранителей, расположенный в салоне Лачетти

Предохранители Лачетти, расположенные в салоне

РАСПОЛОЖЕНИЕ КОНТРОЛЛЕРА, РЕЛЕ И НОМЕРА ДЕТАЛЕЙ ЛАЧЕТТИ

Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.

Мир Вашему дому и удачи на дорогах!

Участники, которые лайкнули этот пост:

Вам также может понравиться

Разделы

• Автолюбителям на заметку (32)
• Автоновости (12)
• Диагностика неисправностей Лачетти (без наличия диагностического адаптера) (5)
• Диагностика Шевроле Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (6)
• Домашнему мастеру (10)
• Компьютерная диагностика автомобиля (9)
• Обзоры и обсуждения Шевроле Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (4)
• Общие вопросы по Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (24)
• Ремонт Лачетти (74)
• Характеристики Лачетти (12)
• Шины и диски для Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (5)
• Электрооборудование Лачетти (15)

Последняя активность в сообществе

вопрос какой провод сигнала выключателя хх?

качество фото не ах

вот мой разьем к дроселю,но чет как то со схемой цвета не схожи или я дольтоник?

Я конечно не великий знаток, но все твои симптомы знакомы! Тоже не хотел слышать про клапана. Диагносты в двух СТО утверждали, что все будет ОК,…

Андрей привет,утром скинул сброс адаптации на холодную,вроде всё нормализовалось,ошибки пока не наблюдаю,вот логи скоростные от 0-100 ,но что-то у меня подозрение что давление опять выросло

Интересная тема.Вот только какой купить,стандартного пульта не было,значит ИК работать по идее не будет. Магнитола работает на андроиде,блютуз есть но в настройках нет функции его…

Всем привет! Благодарен всем участникам форума, узнал много интересного и полезного. Но нужен совет, вышел из строя ДК1, новый стоит прилично, есть ли смысл менять…

Да их великое множество и по виду и по варианту связи с магнитолой. Например вот такой Или вот такой Суть в том, что нет необходимости…

Привет Санек!А можно поподробнее про универсальный беспроводной пульт,как это работает?

резьба чистая. напряжение 14.5

по поводу разъема на ЭБУ. и питания форсунки. 2 и 3 работают парой. я перекидывал со второй на третью. третий разьем на вторую. все равно…

заглушка в ЕГР .это двух рублевая монета. чутко встает. и мудрить нечего не надо.

Привет Игорь! Нужно купить блок кнопок и расширенный шлейф (улитку). Улитку, если повозиться, то можно не покупать, а доработать старую. Также нужно снимать руль, чтобы…

да и как это она у меня заводиться без 6 контакта?не газуя?

хочу замутить микрик на него,будет ли эфект,а то уж есть люди ставят и говарят гуд,как считаете

кстати вынул 6 контак обороты бывает держит 2000 но зато не какой дерготни,чудо машина

Кстати, кинул доп. массу от генератора к кузову. На днях прокину от стартера к ЭБУ и буду проводить замеры и опыты, что из этого вышло

Участники, которые считают это полезным :

Антон, на схеме показаны контакты по колодке, которая на проводе. Там считается по порядку слева направо – снизу 1234, а сверху 5678. А на дросселе…
