Распиновка лампы н4 фото

Как настроить лампы H4: полезные советы и инструкции

Перед началом настройки ламп H4 рекомендуется проверить состояние фар и рассчитать точное расстояние до стены или другого вертикального объекта, на котором будет проводиться настройка. Затем следует выполнять следующие действия:

1. Очистите фары от грязи и налета. Грязь и налет на фарах могут снизить их светоотдачу и качество освещения дороги. Для очистки ламп рекомендуется использовать мягкую тряпку или специальное средство для очистки фар.

2. Установите автомобиль на ровной поверхности, чтобы в процессе настройки не было искажений. Автомобиль должен находиться на расстоянии около 5 метров от стены или другого вертикального объекта.

3. Включите фары автомобиля на дальний свет и произведите регулировку направления светового пучка. Для этого используется специальный регулировочный винт или рычаг, подходящий для вашей модели автомобиля. Поворачивайте винт или рычаг влево или вправо до тех пор, пока световой пучок смещается на нужное вам расстояние.

4. После регулировки светового пучка на дальний свет следует проверить настройку ламп на ближний свет. Включите ближний свет и убедитесь, что световой пучок не ослепляет других участников дорожного движения. Если пучок света смещен слишком высоко или слишком низко, повторите настройку на ближний свет.

5. Завершив настройку, проверьте работу фар в реальных условиях. Осуществите пробную поездку и удостоверьтесь, что свет от ламп H4 достаточно яркий и ровный, а также не ослепляет других участников дорожного движения.

Теперь вы знаете, как правильно настроить лампы H4. Следуя нашим рекомендациям, вы сможете обеспечить максимальную эффективность и безопасность освещения дороги во время ночных поездок или в условиях низкой видимости. Правильно настроенные лампы H4 помогут вам уверенно и комфортно перемещаться по дороге.

Проверка работоспособности и безопасность

После подключения лампочки H4 к аккумулятору, необходимо произвести проверку ее работоспособности и обеспечить безопасность использования.

Для проверки работоспособности подключите аккумулятор автомобиля и включите фары. Убедитесь, что лампочка H4 зажигается и светит достаточно ярко. Если лампочка не работает, возможно, что она перегорела или есть проблемы в электрической цепи. В этом случае следует заменить лампочку или проверить электрические соединения.

При подключении лампочки к аккумулятору также необходимо обеспечить безопасность. Следующие меры помогут избежать возможных проблем:

Мера безопасности	Описание
1. Отключите аккумулятор	Перед подключением или отключением лампочки H4 от аккумулятора следует отключить аккумулятор, чтобы избежать короткого замыкания или поражения электрическим током.
2. Бережное обращение	Необходимо бережно обращаться с лампочкой H4, чтобы избежать ее повреждения. Не допускайте попадания влаги, сильных ударов или пыли на лампочку.
3. Заземление	Убедитесь, что аккумулятор и все соединения заземлены, чтобы предотвратить возможные повреждения от статического электричества.
4. Регулярная проверка	Рекомендуется периодически проверять работоспособность лампочки H4 и целостность электрической цепи. При обнаружении проблем следует немедленно заменить лампочку или решить проблему с электрической цепью.
5. Установка фар	При установке лампочки H4 в фару следует строго соблюдать указания производителя автомобиля, чтобы не повредить фару или лампочку.

Установка в фары головного света

Установка светодиодных лампочек H4 в фары производится по подробной инструкции. Если соблюдать правильную последовательность и делать все аккуратно, можно выполнить работу, даже если она выполнялась впервые:

Осматривается задняя часть корпуса фары и расположение крышек. Чаще всего доступ ограничен из-за компонентов автомобиля: аккумуляторной батареи, корпуса воздушного фильтра и т.д. В этом случае необходимо удалить все, что мешает, для обеспечения нормальных условий работы. Клемма аккумулятора снимается перед началом работы. Этого правила нужно всегда придерживаться, когда необходимо что-то сделать в электрооборудовании автомобиля. Необходимый инструмент находится в разработке, часто приходится откручивать саморезы или небольшие гайки, могут понадобиться другие приспособления. Осматривается место, где установлена лампа. Чаще всего его фиксируют монтажным кронштейном, плотно прижимающим основание к сиденью

Важно понимать, как его открыть, чтобы не сломать и не деформировать выступы проволоки

Лампочку нужно снимать осторожно, чтобы не повредить лампочку и не сломать защелку. Сняв старую лампочку, отсоедините разъем, для этого нужно аккуратно потянуть его на себя, чтобы снять контакты

Иногда из-за долгой эксплуатации, влажности и постоянного нагрева клеммы окисляются и достать их сложно. В этом случае можно обработать соединение составом для чистки контактов и аккуратно поддеть соединение плоской отверткой.

Самый простой способ — снять защелку и прикрепить ее отдельно, чтобы упростить установку.

Монтажную пластину со светодиодной лампы рекомендуется снять, обычно она немного поворачивается и снимается. Лучше отдельно ставить, так намного удобнее. Элемент фиксируется защелкой, после чего можно вставить лампочку и немного повернуть, чтобы зафиксировать в правильном положении.
Обычно разъем лампы располагается на небольшом проводе с источником питания. Это упрощает установку, так как элементы можно подключать снаружи. Здесь все просто, главное вставить контакты до упора, после чего нужно выбрать расположение провода, лучше вставить внутрь фары. Если такой возможности нет, блок с разъемом кладут снаружи и фиксируют пластиковой стяжкой или двусторонним скотчем.
Крышку следует расположить так, чтобы она плотно прилегала. После этого процесс повторяется на втором маяке

Видеоурок: Замена лампы H4 на светодиодную в Hyundai Solaris.

Основные характеристики проводки для лампочки h4

Проводка для лампочки h4 является одной из наиболее распространенных проводок, используемых для подключения автомобильных фар. Она имеет несколько основных характеристик, которые следует учесть при ее выборе и установке.

Тип проводки

Проводка для лампочки h4 может быть двух типов: одножильная и многожильная. Одножильная проводка состоит из одного провода, который подключается к гнезду лампы. Многожильная проводка имеет несколько проводов, обеспечивающих подключение лампы к другим элементам автомобиля, таким как предохранительный блок и реле фар.

Материал проводки

Проводка для лампочки h4 может быть выполнена из различных материалов, таких как медь, алюминий или их сплавы. Наиболее распространенным и рекомендуемым материалом для проводки является медь, так как она обладает хорошей электропроводностью и устойчивости к окислению.

Длина проводки

Длина проводки для лампочки h4 может быть различной и зависит от конкретной модели автомобиля и расположения фар. При выборе проводки необходимо учитывать ее длину, чтобы она была достаточной для удобной установки и подключения лампы к другим элементам автомобиля.

Устойчивость к нагреву и вибрации

Проводка для лампочки h4 должна быть устойчивой к высоким температурам и вибрации, так как фары автомобиля могут нагреваться и вибрировать в процессе работы

При выборе проводки рекомендуется обратить внимание на ее специальную конструкцию, предназначенную для повышения ее устойчивости к нагреву и вибрации

Установка проводки

Установка проводки для лампочки h4 должна производиться с соблюдением всех правил и рекомендаций производителя автомобиля. Перед установкой проводки необходимо отключить зажигание и отсоединить аккумулятор. Затем проводку следует подключить к гнезду лампы и другим элементам автомобиля, соблюдая правильную полярность и безопасные методы работы с проводкой.

Как настроить лучи света: основные параметры и правила

Параметр	Значение
Высота луча света	Должна соответствовать правилам, установленным законодательством вашей страны. Обычно рекомендуется устанавливать высоту луча таким образом, чтобы центр луча был приближен к горизонтальной линии, проходящей на уровне дальнего края рамы фар.
Симметрия лучей	Оба луча должны быть расположены симметрично относительно вертикальной оси автомобиля. Это гарантирует равномерное освещение дороги и предотвращает создание слепящих ослепляющих водителя лучей.
Наклон лучей	Между осью фары и горизонтальной плоскостью должен быть установлен определенный угол наклона. Правильно настроенный угол позволяет снизить риск ослепления других водителей и обеспечить оптимальное освещение дороги.
Настройка мощности	Оптимальная яркость фар достигается путем настройки мощности. Вы должны установить мощность таким образом, чтобы не создавать слепящего эффекта для других водителей, но в то же время иметь достаточную освещенность дороги.

Чтобы выполнить настройку лучей света, вам может потребоваться посетить автосервис или самостоятельно воспользоваться специальными инструментами и руководством по эксплуатации вашего автомобиля. Помните, что правильная настройка лучей света является неотъемлемой частью безопасной езды!

Особенности проводки для лампочки H4

Лампочка H4 является одной из самых популярных для автомобильных фар

Она отличается специфическими требованиями к проводке, которые важно учитывать при ее установке и подключении

Основные особенности проводки для лампочки H4:

Две подводки электропитания: лампочка H4 имеет две подводки электропитания — одну для ближнего света и вторую для дальнего света. Поэтому для подключения лампочки H4 необходимо использовать проводку с двумя отдельными проводами.

Отдельные реле и предохранители: из-за наличия двух подводок электропитания, проводка для лампочки H4 требует отдельного реле для ближнего и дальнего света. Также рекомендуется использовать отдельные предохранители для каждой подводки.

Правильное подключение: для правильного подключения лампочки H4 необходимо установить корпус фары с соответствующими разъемами для подключения двух отдельных проводов электропитания

Также важно подключить провода к соответствующим реле и предохранителям.

Выводя провода для лампочки H4, рекомендуется использовать удобные и надежные разъемы, чтобы обеспечить надежное соединение и избежать неисправностей в будущем.

Важно помнить, что подключение неправильной проводки или неправильная установка могут привести к неисправности фары, а также повлечь за собой нарушение дорожной безопасности. Поэтому при подключении лампочки H4 рекомендуется обратиться к специалистам или следовать инструкции производителя

Законно или нет

Заменили мы галоген на ксенон. Насколько обрадует сотрудников ГИБДД наше ноу хау? Если кратко – не обрадует. Ни ГИБДД, ни водителей встречных транспортных средств. И если первые просто накажут, то со вторыми все намного хуже – столкновение с ослепшей встречной машиной будет иметь самые печальные последствия. И хорошо, если до этого не дойдет, а все ограничится ударом монтировкой по фарам.

А слепить будет. Недаром такую доработку называют колхоз-ксенон. Дело в том, что ксенону нужны специальные фары, а галогенные ну никак не обеспечат нужной светотеневой границы и будут светить куда ни попадя.

Что касается законности, то не буду много говорить, просто откроем КоАП РФ, статья 12.5 часть 3:

Открываем эти самые «Основные положения»:

Ну и контрольный, как говорится, в голову. ПДД, «Перечень неисправностей, при которых запрещается эксплуатация ТС», глава 3, пункт 3.4.

Наш биксенон попадает под все вышеперечисленное добро. Какой за это штраф? Да никакого, просто лишение права управления транспортным средством сроком на 6-12 месяцев. Ну и лампочки отберут, а может, и блоки розжига.

Вот мы и разобрались, что такое биксенон, как он работает и чем отличается от биксеноновых линз. Что касается установки – тут решать только тебе, но если желание не пропало, то, прочитав статью, ты сможешь самостоятельно установить и подключить биксенон на своем автомобиле.

Предыдущая
КсенонОбзор ксеноновых ламп D2R
Следующая
КсенонОписание и обзор блоков розжига ксенона D2S

Спасибо, помогло!Не помогло

Выбор лампы H4

Перед установкой лампы H4 необходимо выбрать правильный тип и марку. Качество лампы напрямую влияет на яркость света и срок ее службы. В зависимости от производителя и модели автомобиля могут использоваться различные типы ламп: стандартные, ксеноновые или светодиодные.

Стандартные лампы — это самый дешевый вариант, но они имеют невысокую яркость и быстро выходят из строя. Ксеноновые лампы имеют более высокую яркость и дольший срок службы, но они стоят дороже. Светодиодные лампы — самый дорогой, но и самый эффективный вариант, они не только обеспечивают яркий свет, но и потребляют меньше энергии.

При выборе лампы H4 следует обращать внимание на ее параметры: мощность, цветовую температуру, яркость (люмены) и угол освещения (градусы). Они должны соответствовать требованиям автомобиля и обеспечивать достаточную видимость на дороге

Инструкция Замены Ламп в Фаре H4,Гологенн,Led,светодиодная

Что такое H4 и зачем он нужен?

Разъем H4 имеет 4 контакта, которые передают различные сигналы, включая левый и правый аудиоканалы, а также землю и питание.

Основная цель H4 — обеспечить правильное подключение аудиоустройств и передачу качественного звука. Контакты H4 могут быть золотыми, чтобы улучшить качество контакта и снизить потери сигнала.

Подключение H4 осуществляется с помощью специального штекера, который вставляется в соответствующий разъем. Каждый контакт должен быть правильно подключен к соответствующему входу или выходу на аудиоустройстве.

H4 широко используется в автомобильной аудиотехники, так как позволяет подключать различные устройства, такие как сабвуферы, усилители или дополнительные колонки.

Важно помнить, что при подключении H4 необходимо соблюдать правильную распиновку контактов, чтобы избежать ошибок подключения и потери качества звука

Видео «Установка LED ламп в автомобильную оптику»

Как производится монтаж LED источников освещения в фары авто — инструкция приведена ниже (автор ролика — Евгений Ли).

Приветствую всех.В этом обзоре я расскажу о дешевых автомобильных LED лампах H4

Через 3 недели получил эти лампы.Посылка дошла хорошо без каких либо повреждений

Так как китайцы завышают характеристики их я даже не смотрел, но если вам интересно то вот:

Источник света: светодиодный
Водонепроницаемость: IP68
Сертификат: CE / RoHS
Световой поток: 1500LM
Цветовая температура: 6000K
Угол обзора: 360 градусов
Рабочее напряжение (В): 9-30 В постоянного тока
Материал: Авиационный алюминий
Рабочий ток: 640 ± 30 мА
Жизненный период: более 100 000 часов
Внешние / внутренние: внешние огни
Теоретическая мощность: 80 Вт / пара
Первым делом что я заметил взяв в руки ламы, это то, что на них ничего не написано.Обычно на цоколе указана фирма, мощность а тут ничего
Не знаю как назвать эту часть цоколя, но сама оправа на ней не припаяна а просто прижата хотя сидит очень крепко

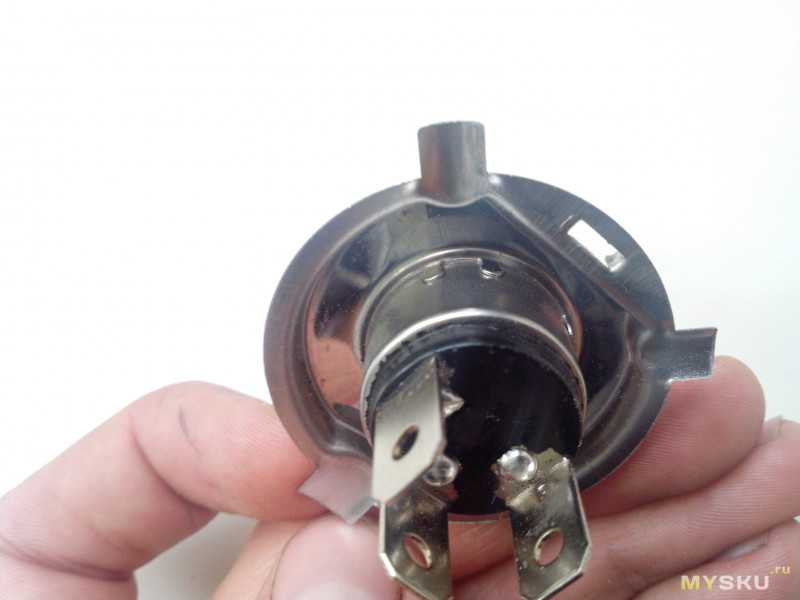

В нижней части лампы под цоколем имеются 3 контакта это минус, ближний и дальний.Так же на первый взгляд кривовато припаяно.Проверив их на прочность пассатижами пайка хорошая а значит на «наших дорогах» где иногда виднеется асфальт контакты не отпадут

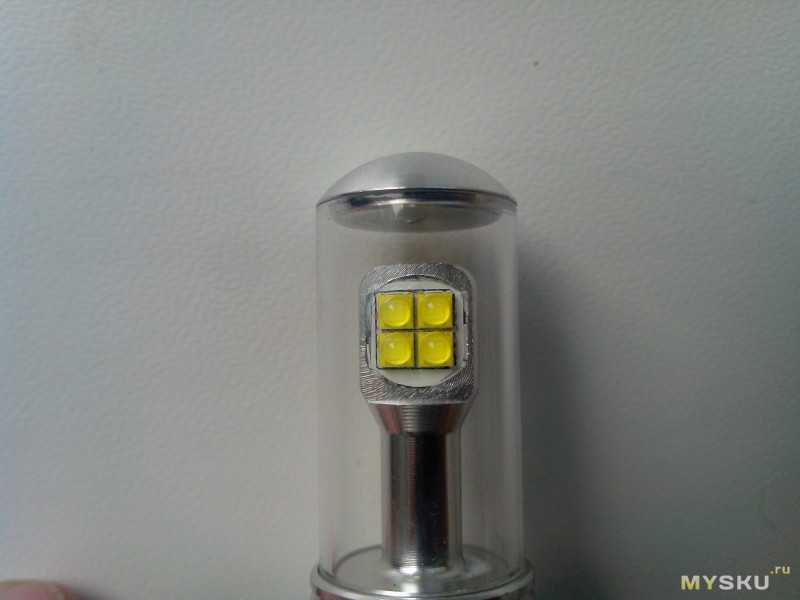

В самой лампе имеем 8 светодиодов по 4 светодиода на каждой стороне.
К сожалению приборов для измерения света у меня и в помине не было так что всё опишу словами и видеороликом с тестом.
Сравнивал я LED лампы со своими старыми галогенками фирмы NARVA

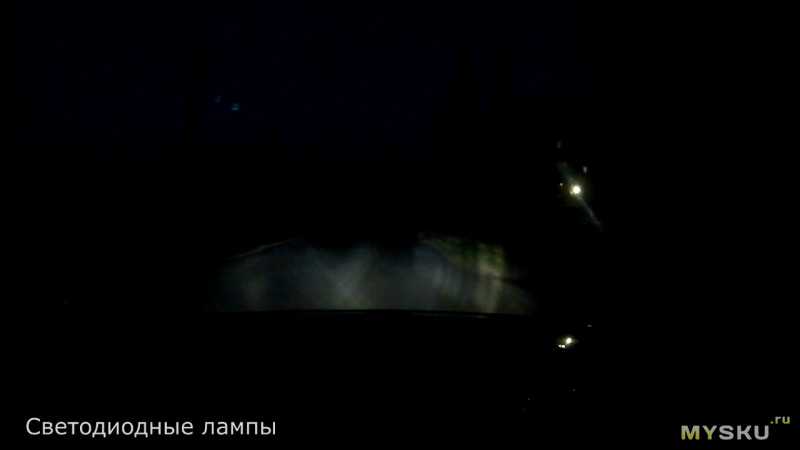

Поставив LED лампы сразу заметил разницу а это в первую очередь дальность светового пучка.Светодиодная лампа по дальности естественно проиграла+из-за того что свет рассеивается камера на которую я снимал (SJ 4000) не передаёт картинку.
Так же что я заметил, что от LED ламп на дороге видны чёрные полосы а всё из-за того, что стекло фары рифлёное
Что касается самого цвета, то светодиодные лампы горят приятно белым светом
Ну и для сравнения галогеновая лампа
Далее я столкнулся с такой проблемой как переключение ближнего и дальнего света.При переключении режима у меня горел постоянно дальний.Дома, загуглил и получил ответ, что распиновка у галогенок и LED ламп разная.Проблема быстро решается если прозвонить и перепаять провода на фишке куда вставляем лампу.В интернет магазинах есть даже переходники если лень паятьВывод.Стоит ли брать?

Моё мнение разделилось 50/50
.С одной стороны за такую цену вы не получите качественного света тем более LED лампы светят рассеяно а не пучком и про дальность забудьте.Дорогие светодиодные лампы возможно будут слепить встречных автомобилей.

С другой стороны за такую низкую цену я получил приятный белый какой и хотел.Для редких городских поездок такие лампы подойдут.Исходя такого света за такую цену они не слепят встречных автомобилей.Ещё учитывайте свой бюджет.Если у вас дорогая иномарка то не стоит пихать в неё различный дешевый «китай».В моём случае я тестировал их на своём авто а это дешёвый Москвич 2141, естественно бюджетные лампочки для таких авто я думаю сойдут.Когда снимал тест, проехав на галогенках и светодиодах вокруг улицы (1-2 км) заметил, что LED лампы были холодные а галогенки очень горячие + светодиодные лампы экономичные.На счет того сколько они вам прослужат тут уже у всех по разному.Китай есть Китай.

Ну и видео тест LED ламп с галогенками.Видео начинайте смотреть с 0:54 сек.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить

Добавить в избранное

Обзор понравился

Параметры выбора

На что нужно обратить внимание, покупая автомобильные светодиоды:

Для правильного подсоединения должна учитываться распиновка лампы h4, поэтому следует обратить внимание на цоколевку при покупке и убедиться, что она подойдет для ваших фар. Как сказано выше, не каждая оптика поддерживает установку светодиодов, поэтому перед покупкой следует обязательно убедиться в том, что в вашем авто есть возможность подключения диодов.
Следующий момент — нужно определиться, где вы будете использовать светодиодные устройства

Диоды могут быть установлены в фары головного освещения, габаритные огни, стоп-сигналы, противотуманные фары, в освещение салона, а также приборную панель. Когда вы определитесь, будете точно знать, на какие устройства в первую очередь обращать внимание при покупке.
Определитель со стоимостью. Учитывая свои финансовые возможности, вы значительно сузите круг выбора. Помните о том, что дорогие товары не всегда эффективны так, как хотелось бы, в то время как дешевые диоды обычно работают менее эффективно.

Обратите внимание на производителя. Как известно, более именитые бренды просят за свои товары более высокую сумму, но это, как правило, обусловлено более высоким качеством работы диодов и их эффективностью. Если вы решите сэкономить и выберете лампочки от менее известного производителя, то есть вероятность, что вы купите менее качественный товар.
Ознакомьтесь с отзывами других потребителей в Сети. Как показывает практика, если купленное устройство не удовлетворило ожиданиям потребителя, человек обязательно расскажет об этом другим покупателям. Сайтов с отзывами в Сети много, если вы увидели несколько негативных комментариев об одном определенном продукте, то лучше будет воздержаться от его покупки.
Покупая лампочку, подержите ее в руках. Оцените качество осветительного источника в целом — корпус должен быть прочным, любые повреждения не допускаются. Если есть возможность, тестируем покупаемые устройства — устанавливаем их в авто и смотрим, насколько эффективно они работают (автор видео — Юрий Самоделкин).

Подключение проводов к разъему H4

Для правильного подключения лампы H1 к разъему H4 необходимо соблюдать определенную последовательность действий. Перед началом работ следует убедиться, что питание автомобиля отключено, чтобы избежать возможных коротких замыканий.

1. Сначала необходимо отсоединить провод от отрицательного клеммного соединения аккумулятора, чтобы исключить возможность появления электрического заряда.

2. Затем следует определить, где находится разъем H4 и отключить его от фары, предварительно ослабив крепежные винты. Обычно разъем H4 расположен на обратной стороне фары и имеет различные цвета проводов.

3. Провода, идущие от лампы H1, необходимо вставить в соответствующие отверстия разъема H4

Важно убедиться, что провода правильно соединены: положительный (+) провод к положительному (+) отверстию, отрицательный (-) провод — к отрицательному (-) отверстию

4. После этого следует аккуратно закрепить разъем H4 на фаре, затянув крепежные винты достаточно, чтобы обеспечить надежную фиксацию.

5. После подключения проводов необходимо снова подключить провод от отрицательного клеммного соединения аккумулятора и убедиться в правильности работы лампы H1. Для этого можно включить питание автомобиля и проверить работу фары.

Важно помнить, что несоблюдение указанных шагов при подключении лампы H1 к разъему H4 может привести к неисправностям электрической системы автомобиля или даже повреждению проводов и лампы. При возникновении сомнений, лучше обратиться к профессионалам, которые смогут выполнить данную работу качественно и безопасно

ТОП лучших светодиодных ламп

Рейтинг наиболее популярных источников освещения:

MTF Light. Один из самых доступных вариантов, более актуален для использования в непогоду, поскольку характеризуется желтым источником освещения. Производятся в Корее.
LED MAS. Производство неизвестно, но по всей видимости, это Китай. Качество свечения среднее, но приемлемое.
DLED. Устройства отечественного производства.
Philips. Один из самых известных мировых брендов. Наиболее оптимальный вариант, если позволяет бюджет.

Цена вопроса

Если ваш бюджет ограничен, то можно отдать предпочтение самым доступным светодиодным лампам, их стоимость будет составлять от 800 рублей за комплект и выше. Более качественные лампочки обойдутся покупателю от 2500 рублей за комплект и дороже.

Загрузка …

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

На заметку. В некоторых моделях биксеноновых лампочек двигается не лампа, а дополнительная шторка, которая в нормальном положении (электромагнит обесточен) перекрывает прорезь в экране. Для нас это несущественно, но знать полезно.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

Линза.
Подвижная шторка с электромагнитом.
Колодка управления электромагнитом.
Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Распиновка H4: основные моменты

Основные моменты распиновки H4:

Контакт 1: Левый канал (Left)
Контакт 2: Правый канал (Right)
Контакт 3: Общий провод (Ground)
Контакт 4: Микрофон (Mic)

Обратите внимание, что наличие контакта для микрофона на разъеме H4 зависит от типа наушников. Некоторые модели могут не иметь микрофона

Для правильного подключения наушников с разъемом H4 следует сопоставить каждый контакт наушников с соответствующим контактом устройства, к которому они будут подключаться. Неправильное подключение может привести к неполадкам или некорректной работе аудиосистемы.

Используя данную распиновку H4, вы сможете правильно подключить наушники к устройству и наслаждаться качественным звуком во время прослушивания любимой музыки или просмотра фильмов.

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

сформировать в корпусе фары отверстие для подвода дополнительной проводки;
установить лампу Bixenon взамен штатной галогеновой;
закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

проводятся подсоединение и тест лампы на одной фаре;
производятся манипуляции с проводкой на втором головном устройстве освещения;
осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

2 блока розжига;
2 реле;
2 коммутационных жгута проводов с припаянными диодами;
2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
коммутационный жгут подсоединяется к реле;
электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
балласт (блок розжига) соединяется с реле;
силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина – в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

положением диода;
между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
в разъеме питания блока розжига контакты меняются местами.

Как выбрать правильные лампы H4 для вашего автомобиля?

Лампы H4 представляют собой лампы с двумя нитями: одна предназначена для ближнего света, а другая — для дальнего света. При выборе правильных ламп H4 учтите следующие факторы:

Тип автомобиля: Перед покупкой ламп H4 важно учесть марку и модель вашего автомобиля. Некоторые автомобили имеют определенные требования к типу ламп, поэтому необходимо убедиться, что выбранные лампы H4 подходят к вашему автомобилю

2. Яркость и цветовая температура: Яркость ламп H4 прямо влияет на качество освещения. Выбирайте лампы с ярким и чистым белым светом, чтобы улучшить видимость на дороге

Также обратите внимание на цветовую температуру лампы — она влияет на то, каким цветом будет свет. Некоторые водители предпочитают более холодный свет, а другие — более теплый

Качество и долговечность: Важно выбирать лампы H4 от надежных производителей, чтобы быть уверенным в их качестве и долговечности. Иногда немного больше заплатить за качественную лампу стоит того, чтобы избежать проблем с ее работой в будущем

Не забывайте, что правильная установка ламп H4 также важна. Если у вас нет опыта или уверенности в своих навыках, лучше обратиться к профессионалам, чтобы установить лампы H4 корректно и безопасно.

В итоге, выбрав правильные лампы H4, вы сможете наслаждаться ярким и качественным освещением на дороге, обеспечивая безопасность и комфорт во время вождения.

Как подключить лампу H4

Первым шагом необходимо открыть капот автомобиля. Обычно кнопка для открытия капота находится водительской панели или в непосредственной близости от рулевого колеса. После открытия капота, найдите место, где находятся фары автомобиля.

Лампы H4 обычно устанавливаются в ближний и дальний свет фар. Для подключения таких ламп необходимо разъединить штекер на ближнем или дальнем свете в зависимости от того, какую лампу вы хотите подключить.

На штекере обычно есть два провода — красный и черный. Черный провод является минусом, а красный провод — плюсом.

Чтобы подключить лампу H4, необходимо соединить красный провод лампы с проводом плюса автомобиля, а черный провод лампы — с проводом минуса. Для удобства подключения вы можете использовать проводники или зажимы для соединения проводов.

После соединения проводов, убедитесь, что соединение надежное и безопасное. Проверьте работоспособность лампы, включив свет фар автомобиля.

Примечание: Перед подключением лампы H4 рекомендуется отключить зажигание и дождаться, пока фары остынут, чтобы избежать возможных ожогов или повреждения лампы.

Важно помнить о безопасности и правильно подключать лампу H4, следуя инструкциям автомобиля и не нарушая правила дорожного движения. Если у вас возникают сомнения, по поводу подключения лампы H4, лучше проконсультироваться с профессионалами или сервисным центром

Обзор хороших моделей

А теперь отправимся по магазинам и посмотрим на ассортимент

Будем обращать внимание пусть не на лучшие, но на довольно интересные модели ламп биксенона

STARVISION H4 HI/LOW

Не самая лучшая корейская модель с ресурсом в 1 000 часов, но ее преимущество в цене – 400 руб. за комплект. Такие лампы биксенон вполне по карману практически каждому. Еще одно преимущество этих изделий – низкий уровень брака, не превышающий 1-2%. Как заявляет производитель, создаваемый этой лампой световой поток по направлению и форме соответствует потоку галогенной. То есть при замене одной на другую светотеневая граница не изменится.

Лампа биксенон STARVISION H4 HI/LOW

Отсутствие дрожания дальнего света в этой модели биксенона обеспечивается постоянным магнитом, который после срабатывания электромагнита надежно фиксирует лампу во втянутом положении.

H4 4300k PROLUMEN HI/LOW

Этот биксенон дороже (1300 руб.), но имеет вдвое больший ресурс работы – 2 000 часов. Основная особенность – пластиковый корпус, который практически не нагревается в отличие от металлического. Устройства выпускаются с цветовыми температурами 8000K, 6000K и 4300K. Специальная конструкция корпуса обеспечивает увеличенную ударо- и вибропрочность биксенона.

Биксенон H4 4300k PROLUMEN HI/LOW

Contrast FAVORIT

Готовый комплект для установки биксенона вместо галогена. В каждой лампе установлена колба Philips, что обеспечивает ей довольно большой ресурс – до 3 000 часов – и увеличенный до 18 месяцев гарантийный срок. Основная особенность колбы – точная соосность электродов, вследствие чего они меньше испаряются и лучше держат дугу. Такую технологию используют только производители дорогих и качественных ламп.

Комплект биксенон Contrast FAVORIT

Дополнительно качество изделия гарантирует компания С`N`B, которая детально контролирует весь производственный процесс. Правда, стоимость комплекта довольно высока – 4 100 руб.

H4 5000k 35W UKC

Полный и качественный комплект для установки биксенонового света взамен галогенного H4. В комплекте с лампами идут блоки розжига, реле, разъемы, монтажные провода в гофрированной трубке и подробная инструкция по установке. Ничего не нужно докупать. Бренд товара – UKC. Мощность каждой лампы – 35 Вт, цветовая температура 5 000 К. Отличается комплект относительно невысокой стоимостью – 1 800 руб.

Комплект биксенон H4 5000k 35W UKC
