Основные моменты затяжки головки блока цилиндров lanos 15

Проблемы при оплате банковскими картами

Усилие затяжки болтов головки блока цилиндров

Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.

Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.

Таблица моментов затяжки резьбовых соединений

Среди самых распространенных автомобилей особенно выделяется следующая группа:

КАМАЗ;
8 клапанная Деу Нексия;
Лада Гранта;
Хендай Акцент;
Шевроле Нива;
Hino Rainger;
УАЗ Патриот;
Тойота Рав-4.

Эти машины считаются самыми популярными гостями станций технического обслуживания, следовательно, логично составить список именно по силовым агрегатам машин.

Момент протяжки Н*м

Дэу Нексия 8 кл .

40-50 + доворот на 90°

Гранта все моторы

Пробило прокладку ГБЦ

Замена прокладки ГБЦ работа нечастая. Но, к сожалению встречается.

Пробита прокладка. Признаки

Если пробита прокладка ГБЦ, то это может быть вызвано следующими причинами.

Белый дым из глушителя. Охлаждающая жидкость (антифриз) быстро заканчивается. Это признак того, что пробило прокладку возле канала охлаждения и антифриз попадает в камеру сгорания. А так как в его основе вода, из глушителя начинает выходить белый дым, то есть пар. Антифриз начинает резко уходить из системы охлаждения, температура повышается и может дойти до красной зоны. Если это произошло в дороге, необходимо как можно скорее остановиться и заглушить двигатель. Старайтесь не доводить стрелку на панели приборов до красной зоны, так как это может привести к перегреву головки блока. Остановитесь, дайте двигателю остыть. К сожалению, дальнейшая эксплуатация не рекомендуется. Дело в том, что антифриз, попадая в камеру сгорания, не сгорает и не поддается сжатию. Двигатель начинает детонировать и может даже заглохнуть. Если вы попытаетесь двигаться дальше, то может произойти гидроудар, что повлечет за собой очень серьезную поломку деталей поршневой группы. Ремонт может обойтись в серьезную сумму или даже может потребоваться замена двигателя. Поэтому, мы советуем, если вы заметили такие признаки, срочно запишитесь в сервис и только на эвакуаторе.
Второй причиной может быть повышенный уровень масла и его смесь с антифризом в расширительном бачке. Это происходит, когда пробивает масляный канал и антифриз попадает в масляную систему. Смешиваясь с ним, масло разжижается и становится желто-бурого цвета. К сожалению, эта смесь забивает всю систему охлаждения и радиатор отопителя. Промыть ее очень трудно. Возможно, потребуется замена радиатора охлаждения и отопителя. При такой неисправности тоже не рекомендуется эксплуатировать машину.

Перегрев двигателя. Последствия

Перегрев может вызвать трещину в головке блока. Обнаружить ее можно только методом опрессовки. Через нее картерные газы попадают в систему охлаждения, антифриз начинает выдавливать через расширительный бачок. Температура двигателя держится высокой. Трещина возникает если долго ехать с низким уровнем антифриза. В связи с тем, что головка блока сделана из алюминия, при его недостатке ГБЦ перегревается и внутри головки происходит разрыв. Так появляется микротрещина, которая при нагреве расширяется. При ее обнаружении ГБЦ подлежит только замене. Восстановить такую головку невозможно. Чтобы избежать такого дорогостоящего ремонта не допускайте длительного перегрева. При нем могут «залечь» поршневые кольца. Иными словами они прикипают к поршню, перестают двигаться в его канавках и не снимают масло со стенок цилиндров, которое начинает быстро угарать. Расход его сильно увеличивается. Появляется сизый дым из глушителя. Отметим, что рост расхода масла может наступить не сразу. По мере эксплуатации накапливается нагар и кольца теряют подвижность. Наступает момент, когда они перестают снимать масло со стенок цилиндра, что влечет за собой резкое повышение его расхода. А это значит, что предстоит капитальный ремонт двигателя.

Во избежание таких последствий, следите за уровнем антифриза и не допускайте перегрева двигателя.

Как снять ГБЦ Ланос 1.5

Отсоединяем минусовую клемму аккумулятора.
Сливаем с радиатора антифриз.
Отключаем от ГБЦ все провода.
Отключаем от ГБЦ все патрубки системы охлаждения.
Отключаем от ГБЦ все вакуумные шланги и тросики.
Отсоединяем выпускной коллектор.
Снимаем приводной ремень.
Выставляем метки газораспределительного механизма.
Разбираем механизм ГРМ.
Снимаем клапанную крышку.
Откручиваем болты крепления ГБЦ.
Снимаем постель распредвала.
Вытаскиваем рокера и гидрокомпенсаторы.
Снимаем ГБЦ.
Осматриваем ГБЦ и ищем причину возникновения проблемы.
При необходимости разбираем ГБЦ и готовим к ремонту.

Далее в нашем фотоотчете более детальная инструкция.

Начинаем производить работу по снятию ГБЦ на автомобиле DAEWOO Lanos 1.5. Перед началом работы необходимо снять минусовую клемму с аккумулятора.

Также нам необходимо сразу же слить с радиатора охлаждающую жидкость, подставив снизу емкость для антифриза. Чтобы была возможность отключать патрубки системы охлаждения.

Теперь можем приступать к отсоединению всех проводов и патрубков от ГБЦ. Откручиваем три болта крепления корпуса воздушного фильтра (ключ на 10 мм). Отсоединяем гофру воздушного фильтра от дросселя, коллектора и клапанной крышки. Снимаем корпус фильтра.

Отключаем от дросселя трос газа. Отключаем электроразъемы от датчика дроссельной заслонки и холостого хода. Отсоединяем патрубки подогрева дроссельной заслонки.

Отсоединяем от бензинового фильтра шланг подачи топлива на топливную рампу. Отсоединяем от впускного коллектора вакуумный шланг.

Отключаем шланг обратки топлива от клапана сброса давления на топливной рампе.

Так как на данном авто установлено ГБО, то будем и его отключать. Отсоединяем шланги и электроразъемы от газовых форсунок.

Отсоединяем электроразъем от катушки зажигания. С помощью ключа на 13 мм откручиваем от впускного коллектора провод массы.

Отключаем электро разъемы от топливных форсунок и убираем косу проводов в сторону.

Снимаем верхний патрубок радиатора, открутив отверткой хомуты или сдвинув пассатижами евро хомуты.

Вытаскиваем и убираем в сторону щуп уровня масла в двигателе. Снимаем и отводим в сторону свечные провода со свечей зажигания.

Под катушкой зажигания отключаем электроразъем датчика температуры охлаждения.

Далее будем снимать выпускной коллектор. Воротком с удлинителем и головкой на 12 мм откручиваем восемь гаек крепления коллектора.

И снимаем его со шпилек, потянув на себя.

Теперь, когда уже, почти, всё отключено от ГБЦ, можем приступить к разбору ГРМ. Ключом на 10мм срываем затяжку болтов крепления шкива ГУРа.

Ключом на 12 мм откручиваем болт крепления генератора к натяжной планке, ослабляя натяжку ремня. Снимаем ремень генератора. Откручиваем шкив гидроусилителя руля и снимаем его.

Трещеткой с головкой на 10 мм откручиваем болты крепления верхнего защитного кожуха ремня ГРМ (4 шт.). Снимаем защитный кожух.

С помощью воротка, нескольких удлинителей и головки на 17 мм проворачиваем двигатель, за болт коленвала, до установки меток ГРМ.

Метка на распредвале должна быть напротив отметки на внутреннем кожухе ГРМ.

Откручиваем шкив коленвала и проверяем метку на звезде коленвала и корпусе маслонасоса. Шкив коленвала можно открутить с помощью пневмопистолета. Если такого нет, то нужен помощник, который сядет за руль авто, включить пятую передачу на КПП и выжмет педаль тормоза. Таким образом двигатель застопориться и возможно будет открутить болт коленвала. Так же и откручиваем болт крепления звезды распредвала.

Сняв шкив распредвала откручиваем два болта крепления внутреннего кожуха ГРМ к ГБЦ. Используем ключ на 10 мм.

ГРМ разобран и можем приступать к снятию ГБЦ. С помощью ключа на 10 мм откручиваем восемь болтов клапанной крышки и снимаем её.

Воротком с удлинителем и головкой на 13 мм откручиваем десять болтов крепления ГБЦ к блоку двигателя.

Снимаем постель распредвала. Снимаем все рокера и гидрокомпенсаторы.

Снимаем ГБЦ и ищем причину неисправности. Осматриваем состояние блока двигателя и прокладки.

Осматриваем ГБЦ и видим явную причину пропуска охлаждающей жидкости в цилиндр двигателя.

Очистив плоскость головки и внимательно осмотрев место пропуска антифриза, принимаем решение отдать ГБЦ на расточку, чтобы выровнять плоскость головки.

Перед шлифовкой ГБЦ её необходимо разобрать и помыть. С помощью ключа на 12 мм откручиваем и снимаем впускной коллектор и термостат.

Выкручиваем датчик температуры охлаждающей жидкости ключом на 19 мм.

Рассухариваем клапана и отдаем ГБЦ на мойку и шлифовку.

Ремонт и обслуживание Daewoo Nexia

Дэу Нексия – переднеприводный седан в классе C, произведен на платформе немецкого Опеля Кадет и впервые сошел с конвейера под именем Daewoo Racer в 1986г. Рестайлинг 1996 года снабдил автомобиль не только новым силовым агрегатом SOHC объемом 1.5л и мощностью 75л.с., но и дал новое название модели – Daewoo Nexia.

С 2002 года Нексия начала выпускаться в Узбекистане в полном производственном цикле. Кроме корейского двигателя на автомобиль устанавливался силовой агрегат, разработанный в компании УзДэу – 16-ти клапанный мотор 1.6л мощностью 85л.с. На новом двигателе были усовершенствованы системы зажигания, впрыска топлива и охлаждения. С 2008 года на УзДэу Моторс начат выпуск Nexia New второго поколения. На автомобиль установили новые бамперы, багажник, оптику. В салоне появилась современная обивка, новый торпедо. Изменился моторный ряд, который теперь состоял из:

8-ми клапанного двигателя SOHC объемом 1.5л мощностью 86л.с.;
16-клапанного силового агрегата DOHC объемом 1.6л на 109л.с.

Автомобиль завоевал большую популярность в качестве экономичного, надежного и неприхотливого транспортного средства.

Типичные неисправности

Рано или поздно владельцу автомобиля Дэу Нексия придется столкнуться с неисправностями. Среди наиболее распространенных поломок, характерных для данной модели, встречаются:

Недостаточная антикоррозионная защита, особенно в автомобилях 2 поколения, поэтому приходится внимательно следить за сколами и царапинами на кузове и своевременно их зачищать и красить;
Утечка моторного масла, которая осталась в наследство от опелевских силовых агрегатов;
Утечка жидкости из гидроусилителя, которая может привести к поломке насоса;
Втулки и стойки стабилизатора ходовой, которые не отличаются высокой прочностью;

Работа двигателей и коробок передач отличается достаточной надежностью. Проблем с тормозной системой можно избежать, систематически проводя профилактику суппорта.

Двигатель

Для отображения точных цен, применительно к вашему автомобилю, необходимо уточнить его модификацию.

Ремонт двигателя

Под ремонтом подразумевается полная разборка и сборка, снятия и установки двигателя, замена всех неисправных детелей. При необходимости выпоняется расточка и/или гильзование блока цилиндров, данные операции оплачиваются отдельно. Цена указана без учета стоимости запасных частей и расходных материалов.

Замена ремня ГРМ

Под заменой подразумеваются снятие и установка ремня ГРМ, роликов и сервисных ремней. Цена указана без учета стоимости запасных частей и расходных материалов. Снятие и установка препятствующих элементов (при необходимости) оплачивается отдельно.

Замена прокладки ГБЦ

Под заменой подразумеваются операции снятия и установки головки блока цилиндров. Цена указана без учета стоимости запасных частей и расходных материалов.

Ремонт ГБЦ

Переборка головки блока цилиндров включает замену маслосъемных колпачков и притирку клапанов. Переборка производится на снятой ГБЦ. Цена указана без учета стоимости запасных частей и расходных материалов.

Трансмиссия

Указаные цены, как правило, не зависят от модификации вашего автомобиля. Тем не менее, уточняйте окончательную стоимость работ перед их началом.

Ремонт коробки передач

Переборка механической коробки передач включает операции разборки и сборки, замены неисправных деталей. Переборка производится на снятой МКПП. Цена указана без стоимости запасных частей и расходных материалов.

Замена сцепления

Под заменой подразумеваются операции снятия и установки коробки передач и сцепления. Цена указана без учета стоимости запасных частей и расходных материалов. Снятие и установка препятствующих элементов, слесарные работы (при необходимости) оплачиваются отдельно.

Подвеска

Развал схождение

Указана цена схождения за ось. Без учета стоимости запасных частей и расходных материалов. Снятие и установка элементов подвески, разработка резьбовых соединений, слесарные работы (при необходимости) оплачивается отдельно.

Проверка герметичности установленной прокладки

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

специальный динамометрический ключ с индикатором;
штангенциркуль или небольшая линейка;
набор головок и гаечных ключей;
головка Torx;
мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Замена прокладки головки блока цилиндров Нива Шевроле: видео

От чего зависит момент затяжки болтов?

При оказании определенного усилия при затягивании ГБЦ нужно учитывать следующие факторы:

Наличие смазки между резьбой в отверстиях и самими болтами. Чаще всего используется смазка, состоящая из невязких типов моторных масел.
Текущее состояние отверстий в блоке цилиндров, резьбы и самих болтов. Если вы заметили, что один из болтов деформирован или резьба засорена, то сразу же прекратите затяжку, замените болт и очистите отверстие в блоке цилиндров. В противном случае будет недостаточно сильно закреплять прокладку, и смазка продолжит течь из двигателя.
Используются при затяжке новые болты или они уже использовались. Новые болты имеют более высокое сопротивление, в результате значение момента затяжки сильно искажается. Если вы самостоятельно выставляете усилие, то обязательно проведите 2-3 цикла затяжки и раскручивания болта до упора. Затем выставите момент и затяните болт только на 50% от возможного максимального значения момента затяжки.

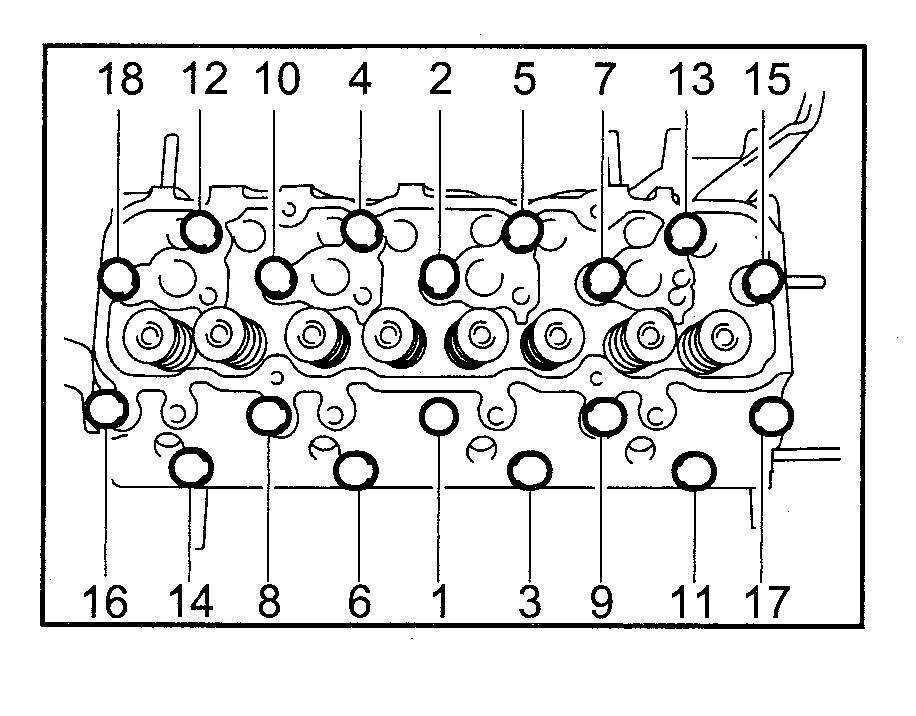

Схема затяжки болтов головки блока

Особое внимание уделите выбору правильно инструмента, в частности, динамометрического ключа. Чем точнее вы его подберете по размеру головки, тем меньше вероятность сбить резьбу

Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия

Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия.

Момент затяжки гбц дэу нексия

«DAEWOO NEXIA c 1994 по 2008 г.г. выпуска с двигателями 1,5 SOHC (G15MF), 1.5 DOHC (A15MF) и 1.6 DOHC (F16D3). Руководство по эксплуатации, обслуживанию и ремонту с пошаговым описанием операций и цветными фотоиллюстрациями.

Замена прокладки.

Для замены прокладки целесообразно снимать головку блока цилиндров в сборе с ГРМ, с выпускным коллектором и впускным трубопроводом.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы.

2. Сливаем моторное масло и охлаждающую жидкость.

3. Снимаем заднюю крышку ремня привода ГРМ.

4. Окончательно выворачиваем верхний болт крепления генератора.

5. Снимаем высоковольтные провода.

6. Отсоединяем колодки жгута проводов от регулятора холостого хода , датчика положения дроссельной заслонки, датчика положения распределительного вала, датчика указателя температуры охлаждающей жидкости, клапана системы рециркуляции отработавших газов, топливных форсунок, датчика температуры охлаждающей жидкости, катушек зажигания и отводим жгут проводов назад.

7. Разъединяем колодку жгута проводов управляющего датчика концентрации кислорода.

8. Ключом на 12 мм отворачиваем гайку крепления наконечника проводов «массы» к головке блока цилиндров.

9. Отсоединяем от впускного коллектора три вакуумные трубки.

Предупреждение!

При отсоединении промаркируйте трубки любым доступным образом, чтобы правильно их подсоединить при сборке.

10. Ключом на 17 мм удерживаем штуцер от проворачивания, а ключом на 19 мм отворачиваем наконечник шланга усилителя тормозов от впускного коллектора.

11. Отсоединяем от дроссельного узла и отводим в сторону трос привода дроссельной заслонки.

12. Отсоединяем топливопроводы от топливной рампы.

13. Пассатижами ослабляем хомут и отсоединяем шланг радиатора отопителя от тройника системы охлаждения.

14. Ключом на 12 мм отворачиваем два верхних болта кронштейна впускного трубопровода.

15. Ключом на 14 мм выворачиваем нижний болт кронштейна впускного трубопровода и снимаем кронштейн.

16. Отсоединяем основной каталитический нейтрализатор от выпускного коллектора.

17. Снимаем крышку головки блока цилиндров

18. Пассатижами ослабляем затяжку хомута и отсоединяем шланг системы охлаждении от крышки термостата.

19. Разрезаем хомут и отсоединяемшланг системы вентиляции картера (при сборке понадобится новый хомут).

20. Ключом на 13 мм выворачиваем десять болтов крепления головки блока цилиндров в указанном порядке.

21. Отделяем от головки блока цилиндров и снимаем корпус распределительного вала в сборе с модулем зажигания и датчиком положения распределительного вала.

Замечание

Для замены прокладки головки блока цилиндров необязательно выполнять операции 22, 23 и 24, можно снять головку блока в сборе.

22. Снимаем рокеры клапанов и раскладываем их таким образом, чтобы при сборке установить их на прежние места.

23. Извлекаем гидрокомпенсаторы из колодцев. Если будут устанавливаться старые гидрокомпенсаторы, то раскладываем их таким образом, чтобы при сборке установить на прежние места.

24. Снимаем упорные шайбы рокеров и раскладываем таким образом, чтобы при сборке установить их на прежние места.

25. Снимаем головку блока цилиндров в сборе с впускным трубопроводом, выпускным коллектором, дроссельным узлом и элементами системы управления двигателем.

Рекомендация

Операцию лучше выполнить с помощником.

Рекомендация

Для исключения попадания в каталитический нейтрализатор посторонних предметов закройте его любым подходящим материалом.

26. Снимаем прокладку головки блока цилиндров (при необходимости отделяем ее от блока цилиндров при помощи острозаточенного ножа).

27. Очищаем привалочные поверхности блока цилиндров и головки блока, а также болты крепления головки блока и их крепежные отверстия.

Предупреждение!

Следите, чтобы грязь не попадала в масляные каналы, в рубашку системы охлаждения и цилиндры двигателя.

28. Внимательно осматриваем привалочные поверхности головки блока и блока цилиндров на наличие повреждений, особенно в месте повреждения прокладки головки блока.

29. Устанавливаем новую прокладку головки блока.

30. Очищаем привалочную поверхность корпуса подшипников распределительного вала…

…и головки блока цилиндров.

31. Наносим на привалочную поверхность корпуса распределительного вала фланцевый герметик, предназначенный для автомобилей с датчиками концентрации кислорода.

32. Устанавливаем головку блока и корпус подшипников распределительного вала.

Болты их крепления затягиваем моментом 25 Нм в указанной последовательности.

33. В той же последовательности доворачиваем болты крепления головки блока цилиндров на угол 70о, а затем на угол 30о.

Какой момент затяжки у болтов ГБЦ на Шевроле Ланос

Модель Ланос, до 2007 года выпускалась под брендом корейской фирмы Daewoo. Автомобиль по праву получил статус народного, поскольку имел низкую стоимость и пользовался особой популярностью, особенно на территории Украины. В ремонте, транспортное средство Ланос достаточно простое, поэтому многие автолюбители ремонтировали силовой агрегат собственными руками.

Свежие записи
- Какими устройствами можно включить аукс на опель астра
- Какой стартер лучше на ниву шевроле
- Где находится термостат на шевроле лачетти
- Какой расход топлива у нивы шевроле
- Как снять заднее сиденье шевроле круз
- Опель
- Шевроле

Замена прокладки гбц и др. — logbook Chevrolet Lanos мгла 1.5 2008 on DRIVE2

Причины выхода из строя прокладки ГБЦ

Трещина или прогар прокладки достаточно распространенное явление на Нива Шевроле. Автомобиль эксплуатируется в экстремальных условиях, двигатель на бездорожье работает на повышенных оборотах или с плохим охлаждением. Температура в камерах сгорания достигает 1000°C, поэтому появление малейшей трещины приводит к скорому прогару прокладки в этом месте.

Поврежденный узел легко вычислить по следующим симптомам:

белый пар из выхлопной трубы машины (тосол попадает в цилиндры);
падение уровня ОЖ в расширительном бачке;
бурление тосола в расширительном бачке;
появление эмульсии на масляном щупе и узлах ГРМ под клапанной крышкой;
повышение уровня масла из-за попадания тосола в картер;
подтеки масла из-под прокладки снаружи двигателя;
двигатель начинает троить и работать с перебоями;
низкая компрессия в цилиндрах.

Завод изготовитель не регламентирует замену прокладки на Шевроле Нива. Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец.
