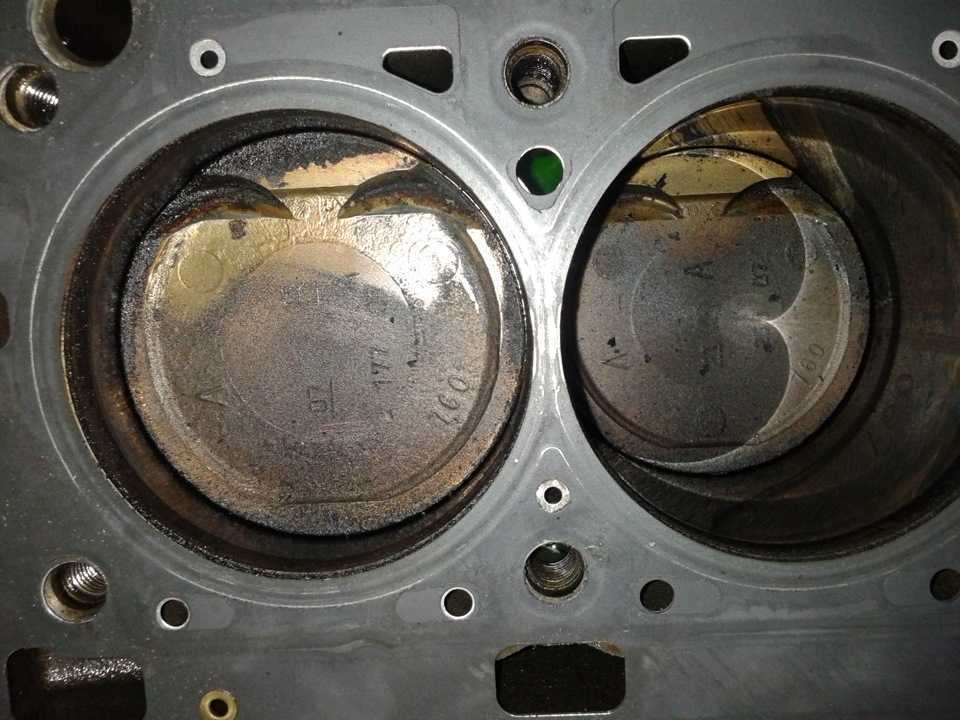

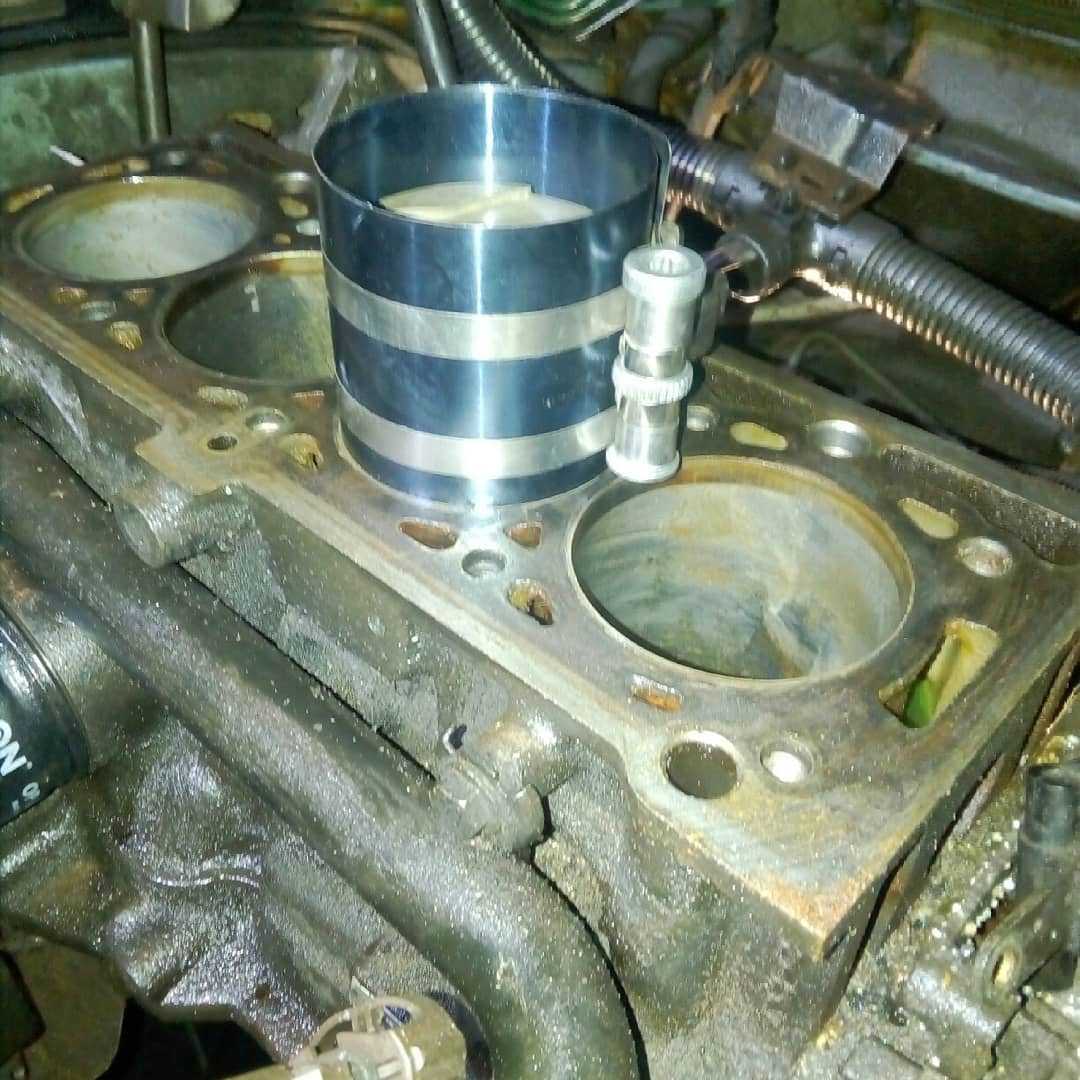

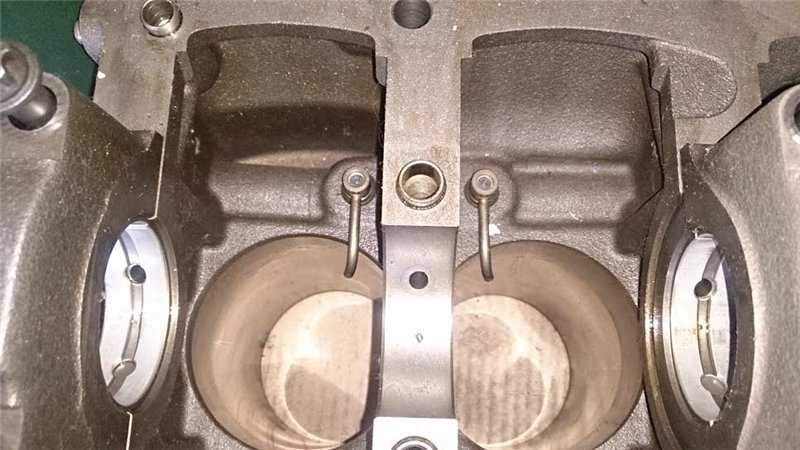

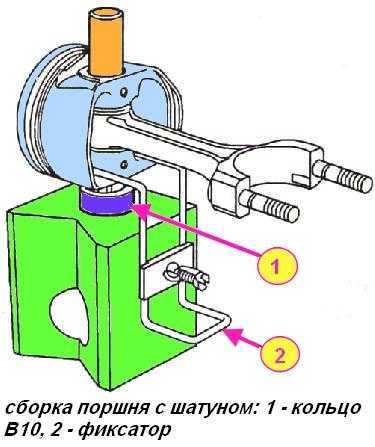

Установка поршней в двигателе к4м

Слив отработанной жидкости

Чтобы слить масло с Лада Ларгус желательно наличие ямы или эстакады, так как основные действия будут проходить снизу автомобиля. Поэтому ставим машину над технологической канавой, спускаемся в нее и снимаем снизу защиту двигателя. Для этого необходимо открутить 6 болтов под головку на 10мм.

Когда все готово, переходим непосредственно к сливу:

1. Поднимаем капот, после чего находим заливную горловину на двигателе и откручиваем пробку (Рис.1).Рис.1 Горловина для залива масла
2. Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.
3. На родную сливную пробку много нареканий по поводу откручивания, поэтому лучше приготовить новую для замены (код для заказа 21120101106100). Старая откручивается шестигранником на 8, но высока вероятность сорвать шлицы. Поэтому сначала можно взять молоток и через деревянную дощечку аккуратно простукать ее. После этого пробка должна открутиться легче. Если пробка не идет ни в какую, можно воспользоваться газовым ключом, она расположена ниже поддона, поэтому есть место для захвата (Рис.2).
4. Теперь нужно открутить масляный фильтр. Это можно попробовать сделать сверху из подкапотного пространства. Вроде и доступ есть, но фильтр часто прикипает, силы рук не хватает, а съемником не подлезть (Рис.3).Рис.3 Масляный фильтр сверху
5. Другой вариант сделать это снизу, тут поставить съемник не составит труда (Рис.4). Но перед этим желательно открутить с помощью ключа на 10 датчик положения коленчатого вала. Также убираем провода, идущие на него. Теперь ничего сломать не должны, можно откручивать сам фильтр.Рис.4 Масляный фильтр снизу

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. Для этих целей можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку.

Откручивание масляного фильтра с помощью подручных средствТаким методом получится слить максимум отработавшего свой срок масла, после чего можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Что входит в капремонт двигателя

Капитальный ремонт дизельных и бензиновых двигателей делается поэтапно:

1. Разборка ДВС.
2. Мойка деталей и очистка.
3. После очистки опытный автомеханик способен определить насколько сильно изношены те или иные детали, можно ли их отремонтировать или лучше заменить. Делают дефектовку, то есть после того, как сняли головку блока цилиндров (ГБЦ), ее и блок цилиндров (ГБЦ) проверяют на сколы и трещины; исследуют цилиндры на задиры и царапины; определяют зазоры сопряженных деталей; осматривают состояния поршней на наличие сколок, раковин, нагара; проводят осмотр шатунов коленвала; исследование коленвала ДВС; пальцев; подшипников; детали газораспределительного механизма также проверяют (клапаны, коромысла, и т.д.). Также сравнивают размеры важных деталей с заводскими.
4. После дефектовки надо оценить степень износа всего двигателя: что менять, что оставить, что отремонтировать.

Демонтаж головки блока К4М

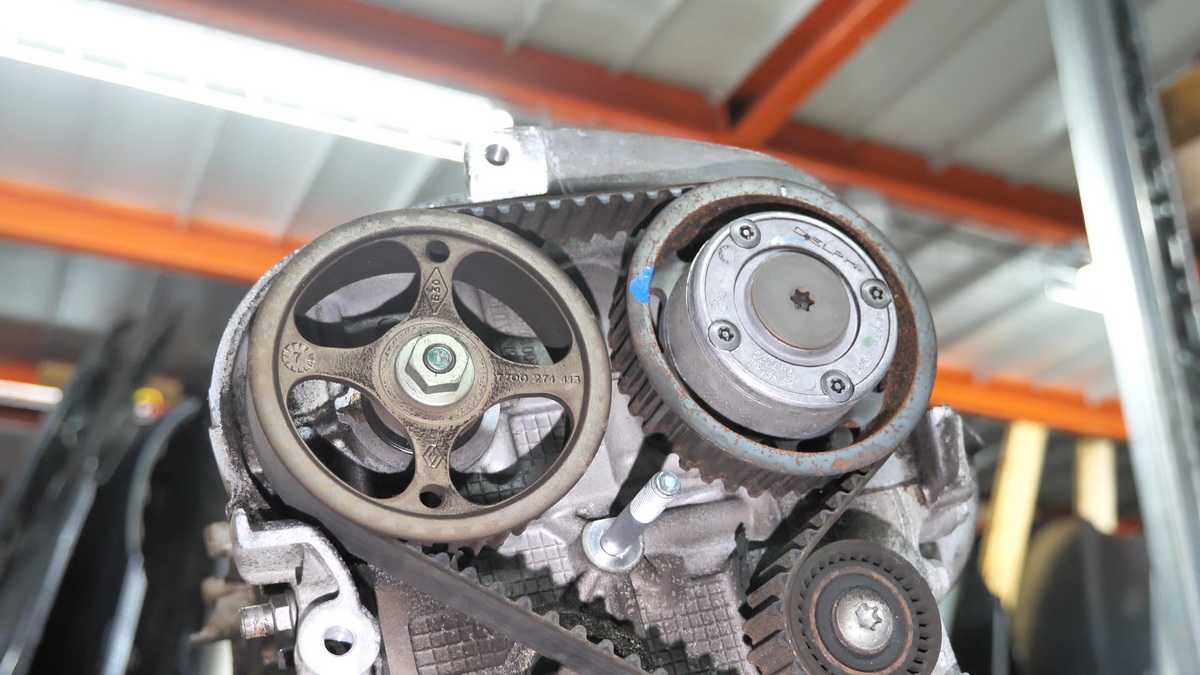

1- болт шкива, 2 — гайка крепления зубчатого шкива, 3 — приспособления для снятия, 4 — заглушка

Для работ приготовите следующие инструменты:

• устройство для блокирования зубчатых шкивов распределительных валов
• торцевые головки на 8, 10, 16 с удлинителем и трещоткой
• свечной ключ
• герметик.

Снятие впускного коллектора

1 — трос дроссельной заслонки, 2 — крепление проводов катушек зажигания, 3 — крепление проводов датчика температуры воздуха, 4 — провода датчика давления поступающего воздуха, 5 — впускной коллектор

Демонтаж впускного коллектора с ГБЦ двигателя К4М выполняется в следующей последовательности:

• Фиксируются шестерни распредвалов.
• Выкручивается крепежный элемент шкива фазорегулятора распредвала впускных клапанов, предварительно снимается заглушка.
• Откручивается фиксирующая гайка шестерни распредвала выпускных клапанов.
• Снимается фиксирующее приспособление шестерен, и выполняется демонтаж шкивов фазорегулятора и распределительного вала выпускных клапанов.
• Демонтируется свечи зажигания, предварительно понадобится отключить питающие провода, выкрутить фиксирующие болты (под ключ на и вынуть катушки зажигания
• Отсоединить трос привода дроссельной заслонки от впускного коллектора.
• Отключить фишки питания от датчиков давления воздуха и температуры двигателя, после этого демонтируется впускной коллектор.

1 — катушки зажигания, 2 — болт крепления катушек зажигания

• Отсоединяется питающая фишка от клапана фазорегулятора, посредством отжимания пластикового фиксатора. Выкручивается крепежный болт (размер шляпки – 10) клапана фазорегулятора, с последующим изъятием механизма из посадочного места.
• В районе привода газораспределительного механизма расположена проушина для подъема силового агрегата К4М, которую необходимо открутить, используя ключ на 16.
• Откручиваются девять фиксирующих элементов крышки маслоотделителя ключом на 8, затем она демонтируется.

Демонтаж крышки ГБЦ

Отсоединяем провода от фазорегулятора

Для снятия клапанной на двигателе K4M потребуется выкрутить двадцать четыре фиксирующих болта под ключ на 8. Затем необходимо выполнить следующие действия:

1 — болт-упор толкателя эксцентрического кулачка, 2 — клапан фазорегулятора, 3 — болт крепления подъемной проушины, 4 — крышка маслоотделителя

1. Демонтировать впускные и выпускные распредвалы.
2. Снять рычаги клапанов.
3. Изъять гидротолкатели, запоминая место их расположения для дальнейшей сборки. Гидротолкатели на время демонтажа, следует хранить в вертикальном положении.
4. На данном этапе понадобится выкрутить десять крепежных болтов клапанной крышки, соблюдая последовательность обратную затяжке. После этого крышка демонтируется и устанавливается на деревянную подставку для проведения ремонтных работ.
5. Снимается прокладка ГБЦ, и тщательно очищаются соприкасающиеся части головки и блока цилиндров.

Порядок затяжки болтов крышки ГБЦ К4М

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Какие марки машин мы ремонтируем:

• ВАЗ
• ГАЗ
• Acura (Акура)
• Alfa Romeo (Альфа Ромео)
• AUDI (Ауди)
• BMW (БМВ)
• Cadillac (Кадиллак)
• Chevrolet (Шевроле)
• Chrysler (Крайслер)
• Citroen (Ситроен)
• Daewoo (Дэу)
• Cummins (Камминз)

• Dodge (Додж)
• Fiat (Фиат)
• Ford (Форд)
• Great Wall
• Honda (Хонда)
• Hummer (Хаммер)
• Hyundai (Хендай)
• Infinity (Инфинити)
• Isuzu (Исузу)
• Jaguar (Ягуар)
• Jeep (Джип)
• MAN (МАН)

• KIA (Киа)
• Land Rover (Ленд Ровер)
• Lexus (Лексус)
• Mazda (Мазда)
• Mercedes (Мерседес)
• MINI (Мини)
• Mitsubishi (Мицубиси)
• Nissan (Нисаан)
• Opel (Опель)
• Peugeot (Пежо)
• Porsche (Порше)
• IVECO (Ивеко)

• Renault (Рено)
• Rover (Ровер)
• SAAB (Сааб)
• Seat (Сиат)
• Skoda (Шкода)
• SSANGYONG
• Subaru (Субару)
• Suzuki (Сузуки)
• Toyota (Тойота)
• Volkswagen (Фольксваген)
• Volvo (Вольво)
• Scania (Скания)

Для двигателя K7M

Вам потребуются: те же инструменты, что и для снятия ремня ГРМ и крышки ГБЦ, а также ключ «на 13», торцовая головка TORX Е14, динамометрический ключ, пассатижи.

1. Сбросьте давление в топливной системе (см. тут).

2. Отсоедините клемму «минус» аккумулятора.

3. Слейте охлаждающую жидкость (см. тут).

4. Снимите ремень ГРМ (см. тут).

5. Отсоедините приемную трубу от выпускного коллектора (см. тут).

6. Снимите корпус воздушного фильтра (см. тут).

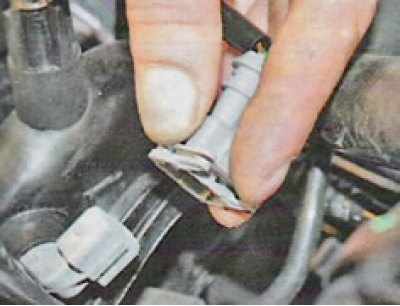

7. Отжав фиксаторы, отсоедините разъёмы проводки топливных форсунок…

8. снимите разъём датчика положения дроссельной заслонки…

9.. разъём датчика абсолютного давления…

10. разъём датчика температуры охлаждающей жидкости…

11. разъём датчика температуры всасываемого воздуха…

12. …и разъём регулятора холостого хода.

13. Отсоедините разъём датчика концентрации кислорода…

14. …и выведите проводку из держателя на двигателе.

15. С задней стороны двигателя, отверните две гайки крепления распорки — к впускной трубе и к блоку цилиндров…

16. …и снимите распорку.

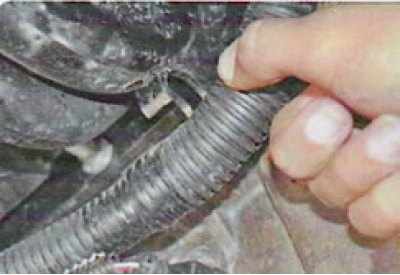

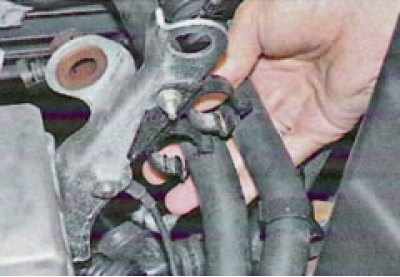

17. Выведите моторный жгут проводки из держателей на впускной трубе сзади…

18. …и спереди.

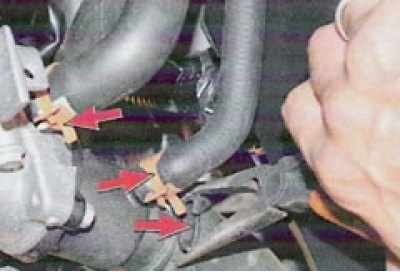

19. Разъеденив отверткой верхние держатели моторного жгута проводки спереди…

20. …и сзади…

21. …извлеките жгут из переднего…

22. …и заднего держателей.

23. Извлеките жгут из среднего верхнего держателя на впускной трубе…

24. …и отведите его в сторону.

25. Снимите с шарового пальца промежуточного рычага наконечник троса привода дроссельной заслонки…

26. …извлеките трос из отверстия кронштейна и отведите в сторону.

27. Отсоедините от впускной трубы шланг продувки адсорбера.

28. Отсоедините от топливной рампы топливопровод (см. тут).

29. Сжав фиксаторы крепления, отсоедините от впускной трубы шланг к вакуумному усилителю тормозов.

30. Ослабьте хомуты крепления трех шлангов и сдвиньте их по шлангам…

31. …и отсоедините шланги от патрубков термостата и ГБЦ.

32. Извлеките шланги отопителя из держателей на кронштейне.

33. Выверните болт крепления «массового» провода…

34. …и отсоедините провод.

35. Выверните болт крепления насоса гидроусилителя руля к ГБЦ.

36. Снимите крышку ГБЦ (см. тут).

37. Ослабьте в указанном на фото порядке затяжку десяти болтов крепления ГБЦ…

38. …окончательно выверните болты крепления головки, выньте их…

39. …и снимите установленные под болтами шайбы.

Болты крепления головки блока обязательно замените новыми. Повторное их использование не допускается.

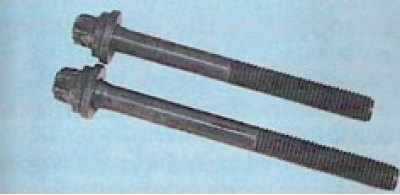

Обратите внимание на то, что болты разной длины. При их снятии запомните расположение болтов и затем установите их на прежние места.(каталожные номера болтов см

тут)

40. Снимите ГБЦ е сборе с впускной трубой, дроссельным улом и выпускным коллектором…

Снимать головку блока лучше вдвоем, так как она довольно тяжелая.

41. …затем снимите её прокладку.

42. Очистите привалочные поверхности головки и блока.

43. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, затем поперек, а также по диагоналям и щупом измерьте зазор между поверхностью головки и линейкой. Замените ГБЦ, если зазор более 0,05 мм.

44. Установите головку в последовательности, обратной снятию, учитывая следующее:

• удалите из резьбовых отверстий болтов крепления ГБЦ масло или охлаждающую жидкость, попавшие туда при снятии головки;
• обязательно установите новую прокладку ГБЦ, повторное использование прокладки не допускается;
• замените болты новыми;
• смажьте болты моторным маслом;

Порядок и моменты затяжки болтов ГБЦ

Затягивайте болты на холодном двигателе в указанном порядке в четыре этапа:

• I этап (предварительная осадка прокладки) — затяните болты моментом 20 Н-м, после чего доверните на угол 10°±6° Подождите 3 мин;
• II этап — ослабьте болты 1 и 2, после чего снова затяните их моментом 20 Н-м и доверните на угол 10°±6°;
• III этап — ослабьте болты 3-6, после чего снова затяните их моментом 20 Н-м и доверните на угол 10°±6°;
• IV этап — ослабьте болты 7-10, после чего снова затяните их моментом 20 Н-м и доверните на угол 10°±6°.

45. Установите все снятые детали и узлы, кроме крышки ГБЦ и корпуса воздушного фильтра, в порядке, обратном снятию.

46. Отрегулируйте натяжение ремня ГРМ (см. тут).

47. Поверьте и при необходимости отрегулируйте зазоры клапанов двигателя К7М (см.тут).

48. Установите крышку ГБЦ (см. тут).

49. Установите корпус воздушного фильтра.

50. Залейте охлаждающую жидкость.

Успокоитель выпускного распредвала

На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.

На каких версиях двигателя Рено К4М применяется успокоитель распредвала?

716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813

Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.

Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.

Замена прокладки ГБЦ

Когда двигатель Nissan Almera N16 стал перегреваться и замечена течь антифриза и масла из-под головки блока, необходимо снять её и заменить прокладку. Из-за высоких температур головку может покоробить, и тогда уже потребуется шлифовка места её соединения с блоком цилиндров.

Освобождать головку от шлангов, навесных агрегатов и прочих узлов рекомендуется в такой последовательности:

1. Отворачиваем минус аккумулятора и сливаем антифриз.
2. Отсоединяем крепление катушек зажигания и снимаем их.
3. Снимаем выпускной коллектор, предварительно отвернув гайки со шпилек крепления.
4. Сжимаем усики хомутов, чтобы снять шланги подачи воздуха к дросселю, вентиляции картера и коллектора впуска.
5. Отсоединяем вакуумник тормозов.
6. Отворачиваем крепящие болты и снимаем провода соединения общей массы с головкой блока.
7. Отсоединяем разъёмы проводов дросселя, температурного датчика и форсунок.
8. Демонтируем электрический разъём клапана адсорбера и снимаем с него шланг.
9. От топливной рампы отсоединяем подвод бензина.
10. Выворачиваем болт, крепящий генераторный кронштейн, и отводим вместе с генератором в сторону.
11. Отворачиваем распределительные валы и аккуратно снимаем их.
12. От впускного коллектора отворачиваем болты крепления, которыми крепится подушка двигателя.
13. Болты, крепящие головку, отсоединяем в последовательности, приведённой в инструкции по ремонту автомобиля Алмера, вынимаем ГБЦ и размещаем её на рабочем столе.

На снятой головке и блоке цилиндров зачищаем соприкасающиеся поверхности, после чего проверяем геометрию этой части на отсутствие коробления. Для этого ребром железной линейки проверяем плоскость вдоль длины, затем поперёк и с угла на угол, замеряя щупом образующийся зазор. При величине зазора менее 0.1 мм головку можно ставить обратно, при большем значении ГБЦ нужно отдать на шлифовку в специализированную мастерскую.

Прежде чем поставить головку на место, удалите из отверстий под болты крепления грязь и масло, поставьте новую прокладку на блок двигателя и смажьте болты крепления двигательным маслом.

Дальнейшую установку и сборку выполняем с соблюдением мануала по порядку, моментам затяжки болтов ГБЦ и распредвалов.

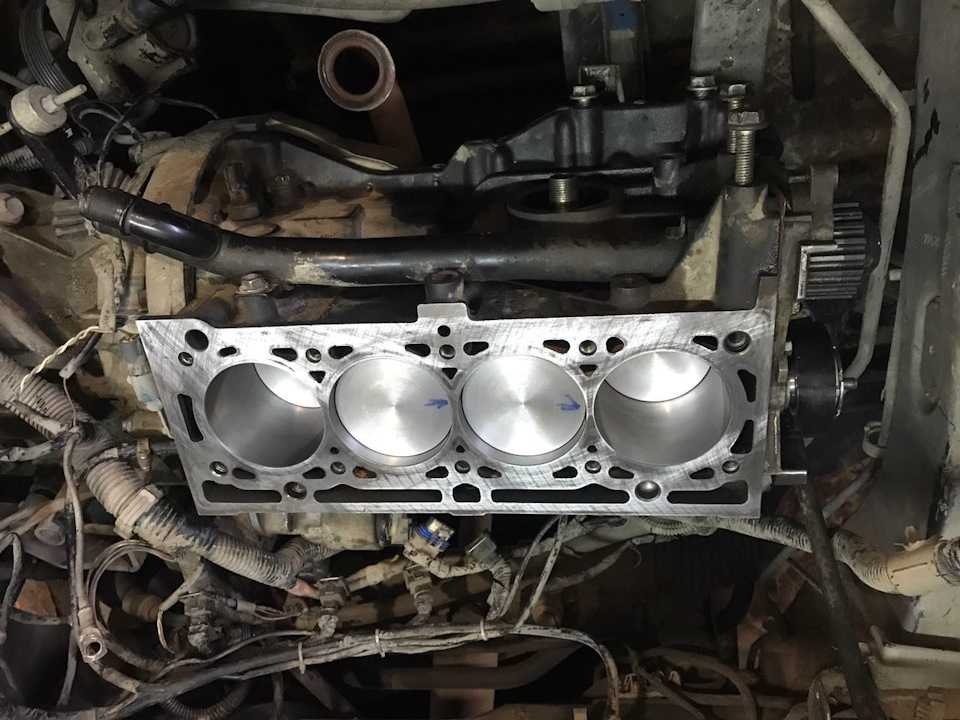

Установка головки блока K4M

Монтаж рассматриваемого элемента двигателя K4M проходит после ремонта необходимых узлов, замены прокладки головки мотора. Работы делится на три этапа:

Монтаж ГБЦ, гидротолкателей и валов

Установка ГБЦ двигателя K4M:

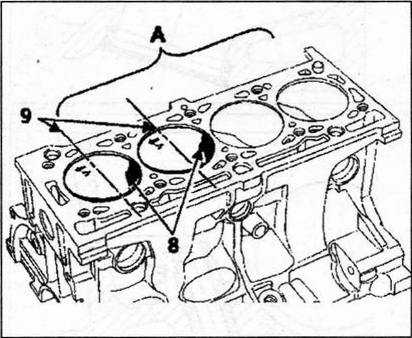

• Предварительно понадобится установить поршни в промежуточное положение.
• Убедиться в наличии направляющей втулки на блоке цилиндров.
• В качестве второй, направляющей может использоваться часть старой шпильки или специальное приспособление.
• Прокладка головки блока цилиндров укладывается на посадочное место.
• Монтируется ГБЦ агрегата K4M, с последующим удалением второй направляющей.
• Вкручиваются фиксирующие болты (момент затяжки 20±2 Н*м), соблюдая строгую очередность. После этого необходимо довернуть все крепежи на угол 240±6 градусов.
• Монтируются на место гидрокомпенсаторы, предварительно проверив их работоспособность. При нажатии на рабочий цилиндр должен отмечаться упругий ход. В противном случае потребуется заменить элемент или попробовать выполнить чистку. Для этого используется керосин или дизельное топливо.
• Производится монтаж коромысел клапанов.
• После смазки опор распредвалов моторным маслом, следует установить их на место.

Установка крышки головки блока

Придерживайтесь следующей последовательности действий:

1. Выполняется обезжиривание соприкасающихся поверхностей головки и блока цилиндров K4M.
2. На торец места соединения крышки ГБЦ наносится герметик. Затем она устанавливается на посадочное место.

Затяжка фиксирующих крепежей клапанной крышки K4M выполняется по следующей схеме:

• с моментом затяжки 8 Н*м вкручиваются 22, 23, 20 и 13 болты
• 15 Н*м – с 1 по 12 и с 14 по 19, а также 21 и 24 болты
• выполняется ослабление 22, 23, 20 и 13 болтов, с последующей затяжкой с усилием в 15 Н*м
• Производится замена стопорного болта толкателя эксцентрикового кулачка на штатный, последний затягивается с усилием в 15 Н*м.

Собираем маслоотделитель и впускной коллектор

Перед монтажом маслоотделителя двигателя K4M необходимо обезжирить контактную поверхность и нанести герметик. Затем:

• Крышка маслоотделителя устанавливается на место. Затягитваются девять фиксирующих болтов, соблюдая требуемую очередность.
• Выполняется монтаж сальника электромагнитного фазорегулятора и самого механизма с моментом затяжки крепежей в 10 Н*м.
• Выполняется монтаж заглушки ГБЦ.
• Вкручиваются свечи и устанавливаются на место катушки зажигания, датчик распределительного вала.
• Укладывается прокладка и монтируется впускной коллектор. Его фиксирующие элементы затягиваются с усилием в 9 Н*м.
• Подключаются питающие фишки к датчикам температуры двигателя K4M и давления воздуха, а также ставится на место трос дроссельной заслонки.
• Остается установить на место шкивы распредвалов.

Автомобили с бензиновым двигателем мощностью 113 л.с. и с дизельным двигателем

1. Вывинтите болты крепления крышки головки блока цилиндров и снимите ее вместе с прокладкой (см. иллюстрацию).

7.1 Вывинтите болты крепления крышки головки блока цилиндров и снимите её вместе с прокладкой

2. Поверните коленчатый вал и установите поршень цилиндра №1 в ВМТ.

Внимание! После этого положение коленчатого вала изменять не допускается. 3. Ослабьте натяжение зубчатого ремня и снимите его только с шестерни распределительного вала

Ослабьте натяжение зубчатого ремня и снимите его только с шестерни распределительного вала

3. Ослабьте натяжение зубчатого ремня и снимите его только с шестерни распределительного вала.

4. Застопорите шестерню распределительного вала с помощью торцовой головки на 10 мм, а затем отвинтите болт крепления и снимите шестерню (см. иллюстрацию). При необходимости сбейте шестерню с вала легкими ударами резинового молотка.

7.4 Застопорите шестерню распределительного вала с помощью торцовой головки на 10 мм, а затем отвинтите болт крепления и снимите шестерню

5. Извлеките шпонку, которой фиксируется шестерня на распределительном валу.

6. Автомобили с дизельным двигателем. Демонтируйте вакуумный насос.

7. Обозначьте положение и последовательность всех крышек подшипников распределительного вала (см. иллюстрацию).

7.7 Обозначьте положение и последовательность всех крышек подшипников распределительного вала

8. Снимите сначала крышки 5, 1 и 3, а затем, действуя в перекрестном порядке, крышки 2 и 4. (см. иллюстрацию 7.7).

9. Снимите распределительный вал.

Внимание! Если необходимо извлечь тарельчатые толкатели, то их следует обозначить, чтобы при сборке установить на прежние места (см. иллюстрацию)

7.9 Обозначьте тарельчатые толкатели перед снятием

Особенности процедуры дефектовки

Дефектовка — оценочно-диагностическая процедура, выявляющая скрытые повреждения. Ее проводит специалист посредством осмотра с использованием электронных и технических средств.

В ходе дефектовки выявляются внутренние повреждения механизма, работоспособность отдельных систем и определяется необходимость замены функциональных запчастей. По результатам проверки создается перечень услуг, использованных деталей и расчет полной стоимости работ и комплектующих.

Сколько стоит дефектовка двигателя? Цена варьируется от 300 до 1500 рублей в зависимости от необходимости разбора транспортного средства.

Сведения, приведенные в образце акта дефектовки, могут использоваться для:

• назначения страховых выплат;
• подтверждения затрат, понесенных на ремонт;
• сопровождения сервисного обслуживания либо гарантии.

Дефектовка выполняется в течение одного дня в присутствии заказчика. В день обращения заполняется образец акта дефектовки и выдаются письменные и устные рекомендации.

Как проверить прокладку ГБЦ

В процессе диагностики автовладелец должен знать, как проверить прокладку головки на исправность. Для этого используйте следующие методы.

С помощью перчатки, пакета или воздушного шара

Наденьте резиновую перчатку, пакет (необходимо зафиксировать в основании), презерватив или воздушный шар на расширительный бачок, после чего запустите мотор и оставьте его на три-пять минут. Желательно увеличить обороты до трех-пяти тысяч. Чем серьезнее повреждение, тем быстрей изделие наполняется газами.

Используйте бутылку

На грузовых авто для проверки найдите бутылку на 0,5 л.

Далее сделайте следующее:

1. Найдите сапун на расширительном бачке.
2. Наполните бутылку водой.
3. Вставьте в нее трубку.

Появление пузырьков воздуха свидетельствует о наличии повреждения.

Renault Logan K7M › Бортжурнал › Установка ГБЦ K7M 8кл

Доброго времени суток.Для установки ГБЦ потребуются следующие запчасти:

Kroner K202038Насос водяной

Renault 77 03 065 311Кольцо уплотнительное патрубка системы охлаждения

Francecar FCR210228Прокладка ГБЦ

Reinz 14-32089-01Болт ГБЦ, комплект

По мануалу перед установкой ГБЦ, нужно поставить помпу, с моей возникло пара неприятных моментов:

Дальше, устанавливаем новое кольцо в трубке:

Ставим помпу.Выставляем первый(или 4-й) цилиндр в ВМТ.

После снятия головки блока цилиндров старые болты крепления головки во всех случаях должны заменяться новыми.

Смажьте резьбу болтов и поверхность под их головками моторным маслом.

Предварительная осадка прокладки

Затяните болты головки с моментом 20 Нм, после чего доверните на угол 100 ± 6° в указанной ниже последовательности:

— затяните болты 1 и 2;

— затяните болты 3,4, 5 и 6;

— затяните болты 7, 8, 9 и 10.

Для осадки прокладки необходимо выждать 3 минуты.

Окончательная затяжка болтов головки:

1. Отпустите болты 1 и 2, после чего снова затяните их с моментом 20 Нм и доверните на угол 110 ± 6°.

2. Отпустите болты 3, 4, 5 и 6, после чего снова затяните их с моментом 20 Нм и доверните на угол 110 ±6°.

3. Отпустите болты 7, 8, 9 и 10, после чего снова затяните их с моментом 20 Нм и доверните на угол 110 ±6°.

Подтяжка болтов крепления головки блока цилиндров в процессе эксплуатации не требуется.

4. Установите: — ось коромысел так, чтобы она была обращена меткой (1) в сторону привода механизма газораспределения. При этом болты (А) размером М8х100 и М8х28,7 мм должны входить в отверстия (В);— болты (2) крепления оси коромысел и затяните их с моментом 23 Нм. Не забывайте смазывать резьбу и поверхность под головкой болтов моторным маслом;

Установка фаз газораспределения. На гладкой стороне ремня изображена стрелка, показывающая направление его движения. Там же имеются две метки для установки фаз газораспределения.

— Совместите метки (N) на ремне с метками на зубчатых шкивах (L) и крышках (М).

— Пропустите ремень в правильном направлении и наденьте его на зубчатый шкив коленчатого вала.

— Затяните гайку натяжителя (О) с моментом 50 Нм. Затяжка гайки натяжителя с моментом 50 Нм необходима во избежание ее возможного последующего отворачивания, что может привести к повреждению двигателя.Для этого проверните коленчатый вал не менее чем на три оборота.

Регулировка зазора в механизме привода клапанов

Нормальная величина зазора на холодном двигателе:

Впускные клапаны…0,10 — 0,15 мм

Без замены клапанов… 0,25 — 0,30 мм

При установке новых клапанов…0,20 — 0,25 мм

Регулировка зазора по методу «полного открытия выпускного клапана»

1. Установите выпускной клапан цилиндра № 1 в положение полного открытия и отрегулируйте зазор впускного клапана цилиндра № 3 и выпускного клапана цилиндра № 4.

2. Проделайте ту же операцию на других цилиндрах, руководствуясь таблицей.
