Сцепление на опель астра h

Особенности конструкции сцепления

На автомобили Opel Astra J, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 1).

Рис. 1. Сцепление:

1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина

Нажимной диск смонтирован в стальном штампованном кожухе 3 (рис. 1), прикрепленном шестью болтами к маховику 1 двигателя.

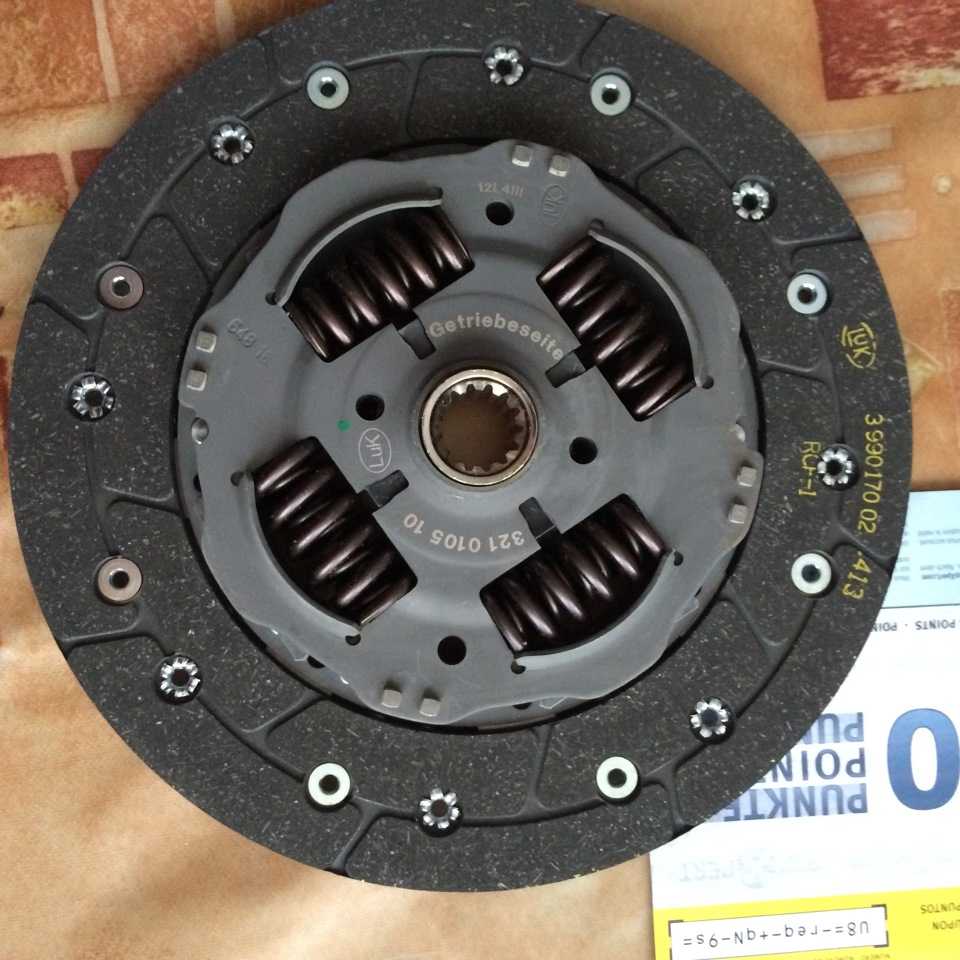

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

Подшипник 2 (рис. 2) выключения сцепления конструктивно объединен с рабочим цилиндром 3, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Рис. 2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления:

1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр привода выключения сцепления; 4 – болты крепления рабочего цилиндра привода выключения сцепления

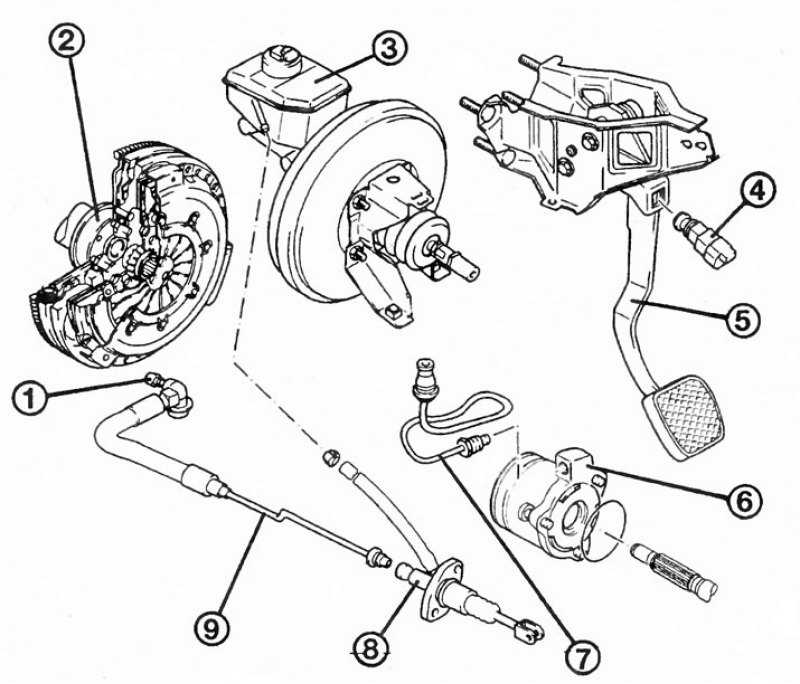

Гидравлический привод выключения сцепления состоит из следующих элементов…

…главного цилиндра, установленного в моторном отсеке…

…рабочего цилиндра 3 (см. рис. 2), объединенного с подшипником выключения сцепления…

…трубопровода, состоящего из шланга А и трубки Б…

…и педали сцепления, кронштейн которой, общий с педалью тормоза, прикреплен гайками к щиту передка кузова.

Шток главного цилиндра привода выключения сцепления соединен с педалью специальным пластмассовым пружинным фиксатором.

Для наглядности показано на снятом блоке педалей.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления.

Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко можно определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Табл. 1. Возможные неисправности сцепления, их причины и способы устранения

Источник

Первый рабочий день.

Переступив порог новой компании, кандидат прямиком направляется в отдел по работе с персоналом, где происходит оформление и ознакомление со всеми ЛНА. Welcome-тренинг отличный способ быстро рассказать кандидату о истории развития компании, место на рынке, достижения, а также о корпоративной политике в отношении управления персонала. После чего специалист по охране труда проводит вводный инструктаж.

Далее сотрудник службы по работе с персоналом проводит нового сотрудника на рабочее место, где руководитель знакомит новичка с коллегами, наставником и планом адаптации. Наставник не просто вводит сотрудника в должность, а еще и рассказывает о не провесных правилах в компании.

Важные моменты, которые следует учесть при адаптации сцепления опель астра h

При адаптации сцепления опель астра h важно учесть несколько важных моментов, которые помогут гарантировать правильное функционирование системы и повысят безопасность вождения

Во-первых, необходимо обратить внимание на выбор качественных деталей и комплектующих. Использование оригинальных запчастей или качественных аналогов обеспечит долговечность и надежность сцепления

Во-вторых, следует правильно настроить и отрегулировать механизм сцепления. Отрегулированное сцепление позволит избежать проблем с переключением передач и износом деталей.

Также стоит учесть особенности эксплуатации автомобиля. Например, при езде в городском режиме может потребоваться более плавное сцепление, а при движении по бездорожью — более жесткое. Это может потребовать соответствующей настройки и выбора комплектующих.

Не менее важно учесть индивидуальные особенности водителя. Некоторым водителям может быть комфортнее управлять автомобилем с более мягким сцеплением, в то время как другие предпочитают более жесткое сцепление для более точного переключения передач

Важно помнить, что при проведении адаптации сцепления необходимо соблюдать все рекомендации и инструкции производителя. При несоблюдении этих рекомендаций можно повредить механизм сцепления и создать опасную ситуацию на дороге

В итоге, адаптация сцепления опель астра h — это ответственный процесс, который требует внимания к деталям и профессионального подхода. Правильная адаптация сцепления позволит насладиться комфортным и безопасным вождением своего автомобиля.

1. Улучшение функциональности:

Адаптация сцепления опель астра h позволяет улучшить функциональность автомобиля. После адаптации сцепления можно рассчитывать на более плавное переключение передач и более комфортное управление автомобилем

Это особенно важно в городской среде, где требуется частое переключение передач

2. Увеличение срока службы:

Адаптация сцепления опель астра h может увеличить срок службы сцепления. Правильное настройка сцепления позволяет снизить износ деталей и увеличить их надежность. Это позволяет экономить средства на ремонте и замене сцепления в долгосрочной перспективе.

3. Улучшение производительности:

После адаптации сцепления опель астра h можно рассчитывать на улучшение производительности автомобиля. Более плавное переключение передач и улучшенное управление позволяют повысить общую динамичность и реакцию автомобиля на дороге

Это особенно важно при обгонах или при требовании быстрой реакции на ситуацию на дороге

4. Повышение безопасности:

Адаптация сцепления опель астра h может способствовать повышению безопасности вождения. Более точное и плавное переключение передач позволяет обеспечить более стабильное управление автомобилем, особенно в экстремальных ситуациях. Это может быть критически важным для предотвращения дорожно-транспортных происшествий.

Как Отрегулировать Сцепление Opel Astra G

Удерживая педаль сцепления на высоте около 13 мм над полом, попереключайте коробку передач между первой и задней передачами. Во время установки корректно центрируйте ведомый диск и затягивайте болты корзины сцепления динамо-ключом см

До установки запасных частей очень важно проверить состояние первичного вала, его допуски и износ шлицев

Всегда помните, что в данном автомобиле нет опорного подшипника внутри маховика, поэтому первичный вал не должен иметь практически свободного хода и быть в идеальном состоянии. Также рекомендуем немного смазать шлицы, после ремонт сцепления опель астра g несколько раз подвигать ведомый диск вперед и назад, не забыв при этом снять излишки смазки тряпкой.

При затяжке болтов корзины сцепления помните, что момент затяжки — ремонт сцепления опель астра g Нм. На рисунке ниже изображена последовательность затяжки болтов

Важное замечание: Сцепление ремонт сцепления опель астра g общая информация и проверка состояния компонентов Конструкция сцепления и компонентов его привода 1 — Гидравлическая линия приводного тракта выключения сцепления 2 — Демпфер 3 — Шланг, соединяющий главный цилиндр с резервуаром 4 — Шток толкателя главного цилиндра сцепления 5 — Кронштейн педали сцепления 6 — Датчик-выключатель положения педали сцепления модели с темпостатом 7 — Уплотнительное кольцо 8 — Сборка исполнительного цилиндра сцепления с выжимным подшипником 9 — Гидравлическая линия 10 — Болт крепления корзины сцепления 11 — Сборка корзины сцепления с нажимным диском 12 — Ведомый фрикционный диск сцепления 13 — Направляющая втулка 14 — Штуцерная гайка На всех моделях, оборудованных РКПП, используется однодисковое сцепление сухого типа с диафрагменной пружиной

Ступица фрикционного ведомого диска оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного вала трансмиссии. Фрикционный и нажимной диски сцепления удерживаются в контакте друг с другом за счет усилия, развиваемого диафрагменной пружиной нажимного диска.

Конструкция сцепления и его привода — см.

Снятие и установка педали сцепления

На оборудованных темпостатом моделях установите на место датчик-выключатель положения педали сцепления, предварительно утопив его штуцер. Подсоедините к датчику электропроводку, затем до упора выжмите педаль сцепления, вытяните плунжер датчика и вновь отпустите педаль с целью самоустановки датчика.

Установите на место нижнюю секцию отделки панели приборов. Прежде чем начинать эксплуатацию автомобиля удостоверьтесь в исправности функционирования сцепления.

Как шатается педаль сцепления opel astra j.

Ступица фрикционного ведомого диска оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного вала коробки.

Фрикционный и нажимной диски сцепления удерживаются в контакте вместе за счет усилия, развиваемого диафрагменной пружиной нажимного диска.

Конструкция ремонт сцепления опель астра g и его привода — см. Выключение сцепления производится гидравлическим способом. Привод выключения состоит из педали сцепления, главного гидравлического цилиндра с резервуаром, соединительных линий и объединенного с выжимным подшипником, посаженного непосредственно на входной вал коробки передач, исполнительного цилиндра см. Проблема со сцеплением Opel Astra G 99 года Здравствуйте прошу помощи есть опель астра G 99 года универсал проблема в переключении коробки передач.

8.2 Регулировка педали сцепления

Если эти условия не выполенены, то процесс регулировки прекращается. Как раз в этот момент я ее и купил в мае прошлом.

После того как выехал из сервиса, педаль была как очень мягкой, никаких дерганий не было! Хоть сутки катайся не выключая ее,но педаль была мягкой и никаких дерганий. Но регулировка сцепления опель астра h через неделю, в пробке жопной час наверное толкался почти на месте заметил, что педаль стала выжиматься уже с некоторым усилием Машина остынет и все ок.

Механизм в сборе Автомобили опель астра, которые производятся с механической коробкой переключения передач, комплектуются сцеплением с однодисковой системой. На этом диске диафрагменная пружина располагается по центру.

Кожух нажимного диска производится процессом штамповки, и в нем по периметру высверливаются отверстия в количестве шести штук для крепления к маховику двигателя. Следующая часть сцепления это ведомый диск.

Эта часть механизма устанавливается на первичный вал двигателя посредством шлицевого соединения и сверху зажимается кожухом. Получается так, что диафрагменная пружина плотно его зажимает.

И в результате ведомый диск находится между маховиком мотора и нажимным диском. Как уже отмечалось, подшипник включения, и цилиндр выключения устройства расположены рядом и соединены в один механизм. Этот механизм крепится к картеру четырьмя болтами. Механизм приведения в необходимое положение цилиндра, осуществляется посредством гидравлического привода.

Сцепление Опель Астра H Этот привод имеет следующие части: Основной цилиндр.

Почему нажимая педаль сцепления, нужно большое усилие? Этот вопрос не имеет однозначного ответа. Это связанно со множеством проблем: проблема с выжимным подшипником, заклинивание педали, частичное заедание подшипника на входном валу, износ или недостаточная смазка рычажного механизма, отказ нажимного диска сцепления. Некоторые механические сцепления используют тросы, которые могут изнашиваться и вызывать сопротивление.

Виды сцепления

Различают несколько конструкций сцепления, самые популярные — гидравлические и тросовые.

Для автомобилей с гидравлическим механизмом, причина тугого хода педали сцепления, нередко связана с износом нажимного диска, а также с деформацией уплотнения или изменением угла наклона диафрагмы (пружины). Многие гидравлические муфты саморегулируются, что является преимущественным отличием от старых систем. В гидравлическом механизме при нажатии педали, образуется давление. Возвращается в нормальное положение педаль, за счет эффекта возврата пружины прижимного диска, а также возвратной пружины на вилке выключения сцепления. Рабочей жидкостью для гидропривода, служит тормозная жидкость. Рекомендуем регулярно проверять уровень жидкости в тормозном бачке, а также главный и рабочий цилиндры.

В автомобиле с тросовым механизмом переключения, трос соединяет педаль и вилку. Механизм работает сразу после нажатия на педаль. За время эксплуатации, трос может быть поврежден, или может выйдет из строя кронштейн. Чрезмерное трение вызывает повреждение троса, по причине этого и были разработаны гидравлические муфты. Если трос был поврежден, следует заменить его на новый, тогда ход педали улучшится. Тросовое сцепление можно регулировать. Для этого нужно найти регулировочный болт под капотом. Сначала снимается стопорная гайка, чтобы получить доступ к регулировочной гайке. Следует поворачивать регулировочную гайку до тех пор, пока педаль сцепления не станет легче нажиматься.

Тугой ход бывает связан с выжимным подшипником либо с диском сцепления, в котором есть металлические лепестки. При каждом нажатии педали сцепления, на эти лепестки давит подшипник выжимного механизма, при частом использовании лепестки изнашиваются. Еще одной из причин может быть заклинивание выжимного подшипника. Время от времени внутри или под держателем выжимного подшипника, скапливается достаточно пыли и грязи, движение по валу становится жестким.

При наличии более сложных проблем со сцеплением, рекомендуется снять трансмиссию и заменить весь комплект: диск сцепления, нажимной диск и выжимной подшипник. Это обеспечит хорошую работу педали сцепления.

Как устранить проблему с тугой педалью сцепления?

В автомобиле, особенно с пробегом, время от времени необходимо проводить регулировку различных систем и органов управления. Например, иногда требуется регулировка педали сцепления. Это вполне можно сделать самостоятельно, причем потребуется иметь минимум инструментов.

Необходимые инструменты для регулировки сцепления

Для регулировки сцепления Opel Astra H требуются следующие инструменты:

• Гаечный ключ — используется для отворачивания и закручивания регулировочных гаек на механизме сцепления.
• Торцевые ключи — помогают в отключении и установке некоторых элементов сцепления, таких как рычаги и педали. Различные размеры торцевых ключей часто требуются для доступа к различным болтам и гаек.
• Отвертка — может быть необходима для демонтажа и монтажа некоторых компонентов внутри салона автомобиля, например для удаления панели приборов или окантовки педалей.
• Вороток и насадки — используются для работы с гайками и болтами разных размеров на механизме сцепления. Насадки часто бывают разных размеров, поэтому необходимо иметь набор различных насадок.
• Изоляционная лента — может понадобиться для изоляции проводов при необходимости их регулировки или замены.
• Ключ для снятия аккумулятора — в некоторых случаях может потребоваться снять аккумулятор, чтобы получить доступ к некоторым компонентам сцепления.

При соблюдении правил безопасности и использовании правильных инструментов, регулировка сцепления Opel Astra H может быть выполнена с минимальными усилиями и проблемами.

Понимание сцепления в автомобиле Opel Astra N

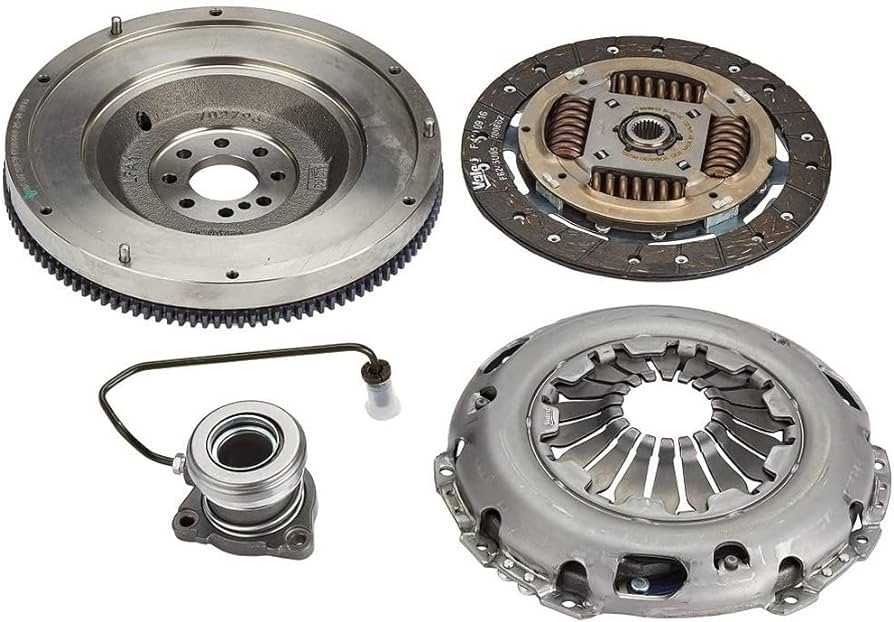

Система сцепления состоит из следующих элементов:

• Маховик – это вращающийся механизм, соединенный с коленчатым валом двигателя;
• Диск сцепления – пластинка со сцепным устройством, расположенная между маховиком и прессостатом;
• Прессостат – устройство, отвечающее за сжатие диска сцепления;
• Выжимной подшипник – исполнительный механизм для управления сцеплением, расположенный на валу коробки передач.

В режиме работы сцепление сжимается между маховиком и прессостатом, что позволяет передавать крутящий момент на коробку передач. Когда водитель нажимает на педаль сцепления, прессостат отпускает диск сцепления, прерывая трансмиссионную связь между двигателем и приводом.

Правильная настройка сцепления важна для поддержания оптимального контроля и долговечности системы. Для этого необходимо регулярно проверять и корректировать следующие параметры:

1. Ход педали сцепления – должен быть достаточным для полного отпускания и сжатия диска сцепления;
2. Клиренс – расстояние между диском сцепления и прессостатом должно находиться в пределах рекомендаций производителя;
3. Работа выжимного подшипника – не должно быть заметных шумов или заеданий при нажатии на педаль сцепления;
4. Состояние диска сцепления – не должно быть износа или повреждений, так как это может привести к неправильной работе сцепления.

Регулярная проверка и настройка сцепления на автомобиле Opel Astra N помогут обеспечить безопасность и комфорт при движении, а также продлить срок службы системы.

Прокачка сцепления на автомобиле с механической КПП

Прокачку на авто Astra H (или G) с механической коробкой передач удобно выполнять вдвоем, помощник здесь нужно для того, чтобы педалью сцепления (ПС) производить нажатия. Для проведения работ необходимо будет подготовить:

• отрезок прозрачного шланга (подойдет от стеклоомывателя);
• тару для слива ТЖ;
• флакон с оригинальной жидкостью объемом от 250 до 500 мл;
• ключ на 10 или 11 (специальный для прокачки) и на 17;
• плоскогубцы.

В качестве тары удобно использовать пластиковую бутылку с проделанным в пробке отверстием для прозрачной трубки, и перед началом прокачки следует в заливной бачок произвести доливку жидкости до самого верха. Дальше действуем так:

• поднимаем капот, снимаем аккумулятор и площадку, расположенную под ним;
• находим на КПП рабочий цилиндр сцепления (РЦС), сдергиваем со штуцера предохранительный колпачок, закрепляем трубку на штуцере, другой кончик шланга соединяем с емкостью для слива;
• помощник в салоне авто несколько раз надавливает на ПС, затем фиксирует ее в нажатом состоянии;
• удерживая ключом на 17, при помощи прокачного ключа отворачиваем штуцер где-то на три четверти оборота, тем самым выпуская из системы воздух, затем штуцер закручиваем;
• опять выполняем накачивание педали и стравливание воздуха из ГСС, операцию повторяем столько раз, сколько это требуется для окончательного удаления воздуха из гидросистемы;
• во время прокачки обязательно следим за уровнем ТЖ в бачке, периодически доливаем жидкость.

По окончании работы закрываем крышку бачка, проверяем, как нажимается ПС, испытываем машину на ходу.

Технологии адаптации сцепления Opel Astra H

Первым шагом в технологии адаптации сцепления Opel Astra H является его проверка. Чаще всего, проблемы с сцеплением проявляются в виде скрипа при переключении передач или несоответствия педали сцепления. Перед началом работ необходимо убедиться, что причина проблемы именно в сцеплении, а не в других элементах трансмиссии.

Затем следует провести регулировку сцепления. Это позволит снять излишнюю нагрузку с сцепления и установить нужные зазоры между его элементами. Регулировку сцепления рекомендуется производить с использованием специальных инструментов и при соблюдении технических требований.

Если регулировка не дает желаемых результатов, следующим этапом может быть замена изношенных элементов сцепления. В Opel Astra H сцепление состоит из набора деталей, включая диск сцепления, диафрагменную пружину, выжимной подшипник и другие. При выборе запасных частей необходимо учитывать модель и год выпуска автомобиля.

Наконец, после замены изношенных элементов сцепления необходимо провести его калибровку. Это позволит добиться оптимальной работы сцепления и устранить возможные проблемы с его функционированием. Калибровку лучше доверить профессионалам, так как она требует специфического оборудования и опыта.

Технологии адаптации сцепления Opel Astra H позволяют восстановить его работоспособность и продлить срок его службы. Учитывайте, что проводить работы по адаптации и замене сцепления лучше в специализированном автосервисе с опытными механиками, которые имеют необходимые навыки и оборудование для этого процесса.

Регулировка сцепления Опель Астра Н механика: шаг за шагом

1. Подготовка автомобиля

Перед началом работы убедитесь, что автомобиль припаркован на ровной поверхности и выключена стояночная тормозная система. Убедитесь, что двигатель остановлен и сместите рычаг коробки передач в нейтральное положение.

Доступ к механизмам сцепления

Поднимите переднюю часть автомобиля при помощи домкрата и установите его на подставки для обеспечения безопасности. Затем снимите защитный кожух снизу автомобиля, чтобы получить доступ к механизмам сцепления.

Проверка свободного хода педали сцепления

Сядьте в салон автомобиля и проверьте свободный ход педали сцепления. Убедитесь, что педаль отпускается до упора без какого-либо сопротивления. Если педаль не отпускается полностью, необходимо отрегулировать свободный ход.

Регулировка свободного хода педали сцепления

Чтобы отрегулировать свободный ход педали сцепления, найдите на задней части педали гайку регулировки. Вращая эту гайку, вы можете изменить положение педали и настроить свободный ход. Вращайте гайку по часовой стрелке, чтобы увеличить свободный ход, и против часовой стрелки, чтобы уменьшить его. После регулировки проверьте педаль на предмет правильной работы.

Проверка и регулировка выключения сцепления

Для проверки и регулировки выключения сцепления вам понадобится помощник. Нажмите педаль сцепления до упора и попросите помощника проверить, насколько свободно ведется выключение сцепления. Он должен сделать это, наклонившись под автомобиль и проследив движение сцепления при включении и выключении педали.

Регулировка выключения сцепления

Если вы обнаружили, что выключение сцепления не происходит плавно или не полностью, необходимо отрегулировать механизм. Для этого вам понадобится отвертка или специальный регулировочный ключ. На механизме сцепления вы найдете регулировочные винты, с помощью которых можно отрегулировать положение и ход выключения. Вращайте винты, пока не достигнете желаемого результата.

После завершения всех регулировок проверьте работу сцепления, нажимая и отпуская педаль несколько раз. Убедитесь, что сцепление включается и выключается плавно и полностью. Если вам все еще кажется, что что-то не так, рекомендуется обратиться к специалистам для детальной диагностики и ремонта.

Подготовка автомобиля к адаптации сцепления опель астра h

При выполнении процедуры адаптации сцепления опель астра h необходимо предварительно подготовить автомобиль, чтобы обеспечить успешное проведение работ и достичь оптимального результата. Ниже приведены основные этапы подготовки, которые следует выполнить перед адаптацией сцепления.

1. Проверка состояния сцепления. Перед началом адаптации необходимо убедиться в том, что текущее состояние сцепления не требует ремонта или замены. Осмотрите сцепление на предмет износа, повреждений или иных неисправностей. Если обнаружены проблемы, рекомендуется устранить их перед адаптацией.
2. Проверка уровня и состояния трансмиссионной жидкости. Убедитесь в том, что уровень трансмиссионной жидкости соответствует рекомендуемым значениям и не превышает максимального уровня. Также проверьте состояние жидкости на предмет загрязнений или примесей. Если обнаружены проблемы, рекомендуется промыть или заменить трансмиссионную жидкость.
3. Проверка работоспособности тросса сцепления. Убедитесь в том, что трос сцепления свободно движется без заеданий или повреждений. При необходимости замените трос сцепления перед адаптацией.
4. Проверка работы главного цилиндра сцепления. Убедитесь в том, что главный цилиндр сцепления работает корректно и не имеет утечек. При необходимости замените главный цилиндр сцепления перед адаптацией.
5. Проверка работы рабочего цилиндра сцепления. Убедитесь в том, что рабочий цилиндр сцепления работает без сбоев и не имеет утечек. Если обнаружены проблемы, рекомендуется заменить рабочий цилиндр сцепления.
6. Проверка состояния сцепного диска и муфты сцепления. Осмотрите сцепной диск и муфту сцепления на предмет износа, трещин или иных повреждений. При необходимости замените сцепной диск и муфту сцепления.
7. Проверка состояния демпфера сцепления. Убедитесь в том, что демпфер сцепления не имеет трещин или повреждений. Если обнаружены проблемы, рекомендуется заменить демпфер сцепления.

При выполнении проверок и замене неисправных деталей рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и долговечность сцепления. После проведения всех необходимых работ можно приступить к адаптации сцепления опель астра h.

Подробный гайд по настройке сцепления на Opel Astra N

1. Подготовка автомобиля:

   • Установите автомобиль на ровной и безопасной поверхности.
   • Убедитесь, что двигатель остывший и автомобиль выключен.
   • Поднимите автомобиль и зафиксируйте его на подставках, чтобы иметь доступ к нижней части автомобиля.

2. Доступ к сцеплению:

   • Найдите местоположение сцепления на вашем Opel Astra N. Обычно оно расположено в передней части автомобиля, около двигателя.
   • Удалите защитный кожух сцепления, чтобы получить доступ к его компонентам.

3. Настройка сцепления:

   • Ослабьте гайку, которая фиксирует нажимной подшипник к диафрагменной пружине сцепления.
   • Ослабьте трос сцепления, чтобы вам было удобнее работать с его компонентами.
   • Через специальное отверстие проверьте уровень свободного хода сцепления.
   • Если свободный ход ниже рекомендуемого, нажмите на педаль сцепления несколько раз, чтобы компенсировать эту разницу.

4. Фиксация настроенного сцепления:

   • Затяните гайку, чтобы зафиксировать нажимной подшипник на диафрагменной пружине сцепления.
   • Затяните трос сцепления, чтобы он находился в правильном положении.
   • Установите защитный кожух сцепления обратно на свое место, чтобы защитить его от несанкционированного доступа и повреждений.

5. Проверка настроенного сцепления:

   • Проверьте работу сцепления, выполняя переключение передач. Убедитесь, что переключение происходит плавно и без рывков.
   • Если вы заметите какие-либо проблемы с работой сцепления, повторите процедуру настройки или обратитесь к специалисту для профессиональной помощи.

Следуя этому подробному гайду, вы сможете правильно настроить сцепление на своем Opel Astra N и обеспечить его надежную работу на длительное время.

Opel Astra H manual

Рис. 6.1. Сцепление: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина.

Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр привода выключения сцепления; 4 – болты крепления рабочего цилиндра привода выключения сцепления.

На автомобили Opel Astra, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1).

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя.

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском. Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3, прикрепленным тремя болтами 4 к картеру 1 сцепления. Гидравлический привод выключения сцепления состоит из следующих элементов…

…главного цилиндра, установленного в моторном отсеке…

…рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления…

…трубопровода, состоящего из трубки и шланга (для наглядности трубопровод показан снизу автомобиля)…

…и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова. Шток главного цилиндра привода выключения сцепления соединен с педалью пальцем, вставленным в отверстия педали и вилки штока и закрепленным от осевого перемещения пружинным фиксатором. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость.

Полезные советы. Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя и немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.
