Реле фар Дэу Джентра: назначение и принцип работы

Реле фар в автомобиле Дэу Джентра является важным элементом в системе освещения. Оно отвечает за переключение основных и противотуманных фар, а также автоматическую регулировку светового потока. Назначение реле фар состоит в том, чтобы обеспечить надежную и безопасную работу фар автомобиля.

Принцип работы реле фар Дэу Джентра основан на электромеханической конструкции. Реле состоит из электромагнита, контактов и управляющей цепи. Электромагнит приводит в движение контакты, которые устанавливают или разрывают электрическую цепь, отвечающую за включение и выключение фар.

Управляющая цепь реле фар связана с выключателем света в салоне автомобиля. Когда водитель включает фары, сигнал поступает к реле, которое активирует электромагнит. В результате контакты замыкаются и фары начинают работать. При выключении света происходит обратный процесс: электромагнит отключается, и контакты открываются, прекращая подачу электричества к фарам.

Важно отметить, что реле фар может иметь несколько режимов работы. Например, некоторые модели автомобилей оснащены автоматической регулировкой уровня освещения, которая позволяет подстраивать яркость фар в зависимости от движения автомобиля

Также возможна установка противотуманных фар, которые активируются при необходимости.

Реле фар Дэу Джентра следует подбирать с учетом его характеристик и требований к системе освещения автомобиля. В случае неисправности реле необходимо произвести его замену

При выборе нового реле важно проверить его совместимость с автомобилем и убедиться, что оно имеет необходимые функции и характеристики

В руководстве вы найдете

  • электросхемы автомобиля Daewoo Ultra Novus
  • электрооборудование Daewoo Ultra Novus

Принципиальные схемы по системам

  • Принципиальная схема стартера и выключателя стартера «АСС»
  • Схема выключателя зарядки и стартера / остановки двигателя
  • Схема освещения
  • Принципиальная схема системы отопления
  • Преобразователь 12В, прикуриватель, электрическая схема подогрева сиденья, кровати
  • Схема подключения лампы заднего хода
  • Наклон кабины (механика), схема звукового сигнала
  • Наклон кабины (гидравлический), электрическая схема звукового сигнала
  • Схема ВОМ, противотуманная фара
  • Схема стоп-сигнала, стоп-сигнала прицепа
  • Клиренс, номерной знак, пепельница, электрическая схема лампы звукового сигнала
  • Схема габаритных огней
  • Редуктор натяжения ремня безопасности, ступенчатая лампа, лампа освещения кабины
  • Электрическая схема лампы указателя поворота, лампы аварийной сигнализации
  • Лампы указателей поворотов
  • Устройство блокировки дверей, электрическая схема звукового сигнала
  • Принципиальная схема системы бесключевого доступа
  • Электрическая схема ДБР
  • Схема сплит-системы (зф т / м, т-14 т / м)
  • Схема электрических стеклоподъемников
  • Схема стеклоочистителя
  • Схема автомобильных зеркал и обогревателей зеркал
  • Схема тахографа (vdo, caspo)
  • Электрическая схема отопителя, кондиционера
  • Принципиальная схема ограничителя скорости
  • Блокирующий тормоз, электрическая схема блокировки дифференциала
  • Принципиальная схема блокировки дифференциала
  • Водяной насос-смеситель
  • Электрическая схема нагревателя осушителя
  • Схема разъема прицепа
  • Принципиальная схема подъемной оси
  • Электрическая схема АБС (базовая версия d)
  • Принципиальная схема АБС прицепа
  • Описание светового кода (блинк-код) АБС
  • DE12TIS ECM power, датчик стойки, схема датчика оборотов
  • Диагностика DE12TIS, схема датчика perst и привода
  • Принципиальная электрическая схема системы приборов
  • Принципиальная схема громкой связи
  • Система управления частотой вращения двигателя (esc)
  • Схема масляного радиатора (АКПП Allison)

Ремонт Дэу-Равон Джентра в профильном автосервисе

Ремонт Дэу Джентра, желательно проводить в специализированном автосервисе. Это станет дополнительной гарантией качественного и быстрого выполнения работ, наличия необходимых запчастей для Дэу Джентра. Владельцы авто данной марки могут воспользоваться услугами автосервиса Гвардейский в Казани. Данный технический центр по последнему слову техники оснащен оборудованием для диагностики, техосмотра и ремонта Daewoo Gentra. Это позволяет специалистам автосервиса выполнять работы любой сложности, начиная с замены масла в двс и оканчивая полноценным ремонтом двигателя. А современное оборудование по металлообработке, недавно приобретенное и установленное, еще больше расширило спектр предоставляемых услуг.

Распиновка основных разъемов электрической системы автомобиля

Разъем двигателя

Разъем двигателя — это основной разъем, который соединяет электрическую проводку двигателя с остальной системой автомобиля. Он обычно имеет 16 контактов и используется для передачи сигналов, контроля и питания различных компонентов двигателя.

  • Контакт 1 — питание ЭБУ двигателя
  • Контакт 2 — сигнал датчика кислорода
  • Контакт 3 — сигнал датчика положения дроссельной заслонки
  • Контакт 4 — питание датчика положения дроссельной заслонки
  • Контакт 5 — сигнал датчика скорости движения автомобиля
  • Контакт 6 — сигнал датчика температуры охлаждающей жидкости
  • Контакт 7 — питание и сигнал датчика детонации
  • …контакты 8-16 — зарезервированы для других функций

Разъем блока предохранителей

Разъем блока предохранителей — это разъем, который подключается к основной электрической системе автомобиля и используется для распределения электрической мощности на различные системы и устройства автомобиля.

  • Контакт 1 — питание основной системы автомобиля
  • Контакт 2 — питание системы зажигания
  • Контакт 3 — питание системы освещения
  • Контакт 4 — питание системы кондиционирования воздуха
  • Контакт 5 — питание системы зарядки аккумулятора
  • Контакт 6 — питание системы стеклоочистителей
  • Контакт 7 — питание системы аудиосистемы
  • …контакты 8-16 — зарезервированы для других функций

Правильная распиновка основных разъемов электрической системы автомобиля играет важную роль в обеспечении надежной работы различных систем и компонентов. При необходимости выполнения работ с электрической проводкой автомобиля рекомендуется обращаться к руководству по ремонту конкретной модели автомобиля или квалифицированным специалистам.

Блок предохранителей под капотом (моторный блок)

Предохранители и реле в моторном отсеке, расположены рядом с аккумуляторной батареей (АКБ).

Монтажный блок предохранителей и реле в моторном отсеке

Для доступа к предохрантелям и реле, отжимаем три фиксатора по периметру блока (передний, задний, боковой) и снимаем защитную крышку.

Схема предохранителей и реле в моторном отсеке

№ на схеме Номинал предохранителя Защищаемая цепь
F1 Пустой (не использунтся)
F2 5 А Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем
F3 25 А 1) Реле Топливного насоса (бензонасоса) и катушек зажигания;
2) Главное реле системы управления двигателем
F4 30 А На автомобилях без кондиционера (A/C) — блок Реле вентилятора системы охлаждения
F5 40 А На автомобилях оснащенных кондиционером (A/C): блок реле кондиционера; реле повышенной (большой) скорости вентилятора системы охлаждения; блок реле малой (пониженной) скорости вентилятора системы охлаждения
F6 25 А Предохранитель блока управления тормозами ABS (система АБС)
F7 50 А Предохранитель блока управления тормозами ABS (система АБС)
F8 60 А Электропитание всех систем-потребителей, запитываемых от выключателя зажигания; левого подрулевого переключателя
F9 60 А Электропитание блока предохранителей в салоне

Блок Реле под капотом

Реле также расположены в  том же монтажном блоке что и предохранители, установленном в отсеке двигателя рядом с аккумулятором (рисунок выше).

№ на схеме Защищаемая цепь
K1 На автомобилях с кондиционером — блок реле повышенной (большой) скорости вентилятора системы охлаждения; Электро двигатель вент. сист. охлаждения
K2 Реле кондиционера (A/C); Электромагнитная муфта компрессора кондиционера
K3 На автомобилях с кондиционером — блок реле пониженной (малой) скорости вентилятора системы охлаждения; На авто без кондиционера — блок реле вентилятора системы охлаждения; Электродвигатель вентилятора системы охл-ния (на авто с А/С — через резистор)
K4 Реле Топливного насоса (бензонасоса) и катушек зажигания
K5 Главный блок Реле сис-мы упр-ия двигателем: ЭБУ системы управления двигателем; клапан продувки адсорбера; Датчики концентрации кислорода (цепь подогрева);
топливные форсунки;
обмотки реле К1, К2, КЗ.
K6 Блок реле Прикуривателя
K7 Противотуманки (лампы противотуманных фар)
K8 Реле Электродвигателя вентилятора отопителя

Рекомендации по замене предохранителей

  • При снятии и замене реле и предохранителей рекомендуется отсоединить минусовую клемму от аккумуляторной батареи (АКБ);
  • Новое реле или предохранители рекомендуется устанавливать вместо вышедшего из строя, только после определения и устранения причины неисправности;
  • Разрешается использовать только стандартные предохранители рассчитанные на определенную силу тока.

Необходимые инструменты для распиновки проводов

Распиновка проводов в электрической проводке Деу Джентра может потребовать использования некоторых специфических инструментов. Представляем список необходимых инструментов для выполнения этой задачи.

1. Расточка проводов

Расточка проводов — это инструмент, который позволяет заменить разъем на проводе без необходимости замены всего провода. С помощью расточки проводов вы можете внести изменения в распиновку провода, добавить или удалить контакты, а также заменить поврежденные разъемы.

2. Клипсы и зажимы

Для процесса распиновки проводов необходимы специальные клипсы и зажимы. Клипсы позволяют легко и безопасно отсоединять провода от разъемов и контактов. Зажимы же позволяют закрепить провод в нужном положении при проведении работ с ним.

Рабочие перчатки и наборы отверток также являются важными инструментами для распиновки проводов. Они обеспечивают безопасность и удобство при проведении работ с проводами.

Используя эти необходимые инструменты, вы сможете успешно выполнить процесс распиновки проводов в электрической проводке Деу Джентра.

Подготовка к распиновке проводов

Перед тем, как провести распиновку электрической проводки в вашем автомобиле Deu Gentra, необходимо выполнить несколько шагов подготовки. Эти шаги помогут вам безопасно и эффективно выполнить процедуру.

Шаг 1: Перед началом работы

Перед началом работы по распиновке проводов Deu Gentra, убедитесь, что автомобиль находится в безопасном месте, с отключенным двигателем и оставшимися остывшими электрическими проводами.

Шаг 2: Подготовьте инструменты

Убедитесь, что у вас есть необходимые инструменты, чтобы выполнить распиновку проводов. Вам понадобятся: рукавицы, отвертка, мультиметр, схема проводки Deu Gentra.

Используя данные схемы, определите разъемы, которые вам необходимо распиновать, а также соответствующие провода. Удостоверьтесь, что вы понимаете, где находятся эти разъемы и какие провода соединены.

Теперь вы готовы приступить к самой процедуре распиновки проводов Deu Gentra

Не торопитесь и будьте внимательны при выполнении этого важного задания

Номер пина Описание
1 +
2
3 Сигнал
4 Заземление

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

  • распределителя зажигания;
  • катушки;
  • высоковольтной цепи;
  • электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

  • частоты вращения коленчатого вала;
  • угла открытия дроссельной заслонки;
  • данных с датчика кислорода каталитического нейтрализатора;
  • температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

На нашем сайте можно скачать в хорошем качестве все схемы Дэу Нексия — начиная от элементов двигателя и кончая электрооборудованием. Фотографии цветные и большого разрешения — для этого сперва нажмите левой кнопкой мыши для увеличения схемы и потом сохраняйте её себе на компьютер. А сперва немного истории автомобиля. Смотрите вторую часть статьи — схемы систем Daewoo Nexia.

Специфика распиновки проводов Деу Джентра

Распиновка проводов в электропроводке автомобиля Деу Джентра имеет свои особенности, которые необходимо учитывать при выполнении работ по установке дополнительного оборудования или ремонту проводки. Корректное подключение проводов обеспечивает надежную работу систем автомобиля.

Следует отметить, что распиновка проводов может отличаться у разных моделей и годов выпуска Деу Джентра, поэтому перед началом работы рекомендуется ознакомиться с соответствующей документацией для конкретной модели автомобиля.

Однако, существуют некоторые общие принципы распиновки проводов для большинства моделей Деу Джентра:

  1. Провод с постоянным положительным током, обычно называемый батарея или +, имеет красный цвет. Он подключается к аккумулятору автомобиля с положительной стороны (+).
  2. Провод с постоянным отрицательным током, обычно называемый земля или -, имеет черный цвет. Он подключается к аккумулятору автомобиля с отрицательной стороны (-).
  3. Провод управления зажиганием может иметь различные цвета в зависимости от модели и года выпуска автомобиля, например, он может быть желтого или белого цвета. Он подключается к системе зажигания для управления работой двигателя.
  4. Провод освещения имеет обычно желтый цвет. Он подключается к фаре автомобиля или другим источникам света.

Это лишь некоторые примеры распиновки проводов Деу Джентра. Для точного определения распиновки проводов каждого конкретного автомобиля рекомендуется обратиться к официальной документации или квалифицированному специалисту.

При выполнении работ по распиновке проводов необходимо соблюдать меры безопасности и правила работы с электропроводкой. Рекомендуется отключить аккумулятор и проконсультироваться с профессионалом, если вы не уверены в своих навыках проведения работ с электропроводкой.

Как выбрать правильное реле фар для Дэу Джентра

Реле фар является важным компонентом системы освещения автомобиля. Оно отвечает за подачу электрического тока на фары автомобиля, что обеспечивает их работу. Если реле фар неисправно, фары могут перестать работать либо работать неправильно

Поэтому важно правильно выбрать и заменить реле фар для Дэу Джентра

Шаг 1: Определите требования и характеристики реле фар

Перед покупкой нового реле фар необходимо определить несколько важных требований и характеристик:

  • Ток: проверьте максимальный ток, который может потребоваться для питания фар вашего автомобиля. Обычно он указан на самом реле либо в руководстве по эксплуатации автомобиля.
  • Напряжение: убедитесь, что напряжение нового реле фар соответствует напряжению вашей автомобильной системы. Обычно это 12 Вольт.
  • Количество контактов: определите количество контактов на новом реле фар. В Дэу Джентра обычно используется реле фар с 4 контактами.

Шаг 2: Проверьте совместимость

Проверьте совместимость нового реле фар с Дэу Джентра. Для этого обратитесь к руководству по эксплуатации автомобиля или обратитесь к специалисту, который будет заменять реле фар.

Шаг 3: Покупка и установка

После определения требований и характеристик реле фар и его совместимости с Дэу Джентра, можно приобрести новое реле фар.

Предпочтительно приобрести реле фар у официального дилера или проверенного продавца автозапчастей. Не стоит экономить на качестве, ведь низкокачественное реле фар может привести к неисправности системы освещения автомобиля.

Установку нового реле фар рекомендуется проводить в сертифицированном автосервисе или обратиться к опытному автомеханику. Неправильная установка реле фар может привести к возникновению дополнительных проблем и повреждению других компонентов автомобильной системы.

Схемы блоков и реле предохранителей в Дэу Джентра

Компоновка элементов в коробках Daewoo Gentra 2013, 2014 или 2015 гг. сборки неизменно. Количество и номинал вставок могут различаться в зависимости от оборудования, установленного на автомобиль в заводских условиях. Силовые цепи (например, для питания вентиляторов на радиаторе) проходят через коробку под капотом. В салоне расположены предохранители, интегрированные в линии питания менее мощного оборудования.

Пассажирский салон

В коробке со стороны торца приборной панели находятся предохранители цепей:

  • контроллера надувных подушек безопасности;
  • систем управления работой двигателя и автоматической коробки передач;
  • указателей направления поворота;
  • контроллера усилителя руля и комбинации приборов;
  • управления подогревом внешних зеркал заднего вида;
  • переключателей под рулевым колесом (с разделением по сторонам);
  • аварийной сигнализации;
  • штатной акустической системы и электронных часов;
  • прикуривателя (стандартный номинал – 15 А);
  • светосигнального оборудования (с разделением на несколько предохранителей по функциям);
  • магнитолы и иммобилайзера.

Внутри коробки предусмотрены пустые гнезда, которые не использовались из-за ограничения опций для Daewoo Gentra.

Под капотом

В моторном отсеке устанавливались предохранители:

  • контроллера антиблокировочной системы тормозов;
  • вентилятора для подачи нагретого или охлажденного воздуха в салон;
  • звукового сигнала;
  • вентилятора системы охлаждения (с разделением по скоростям вращения);
  • сигнализаторов снижения скорости;
  • фар (с разделением по ближнему и дальнему свету);
  • бензонасоса;
  • муфты для подключения компрессора климатической установки;
  • контроллера двигателя и ряда датчиков, обеспечивающих работу мотора;
  • противотуманных фар (с разделением по месту установки).

К тому же в коробке находятся плавкие вставки, дублирующие ряд предохранителей в салонном щитке. Введение дополнительных элементов предотвращает перегрузку электрической проводки при одновременном росте силы тока в нескольких цепях.

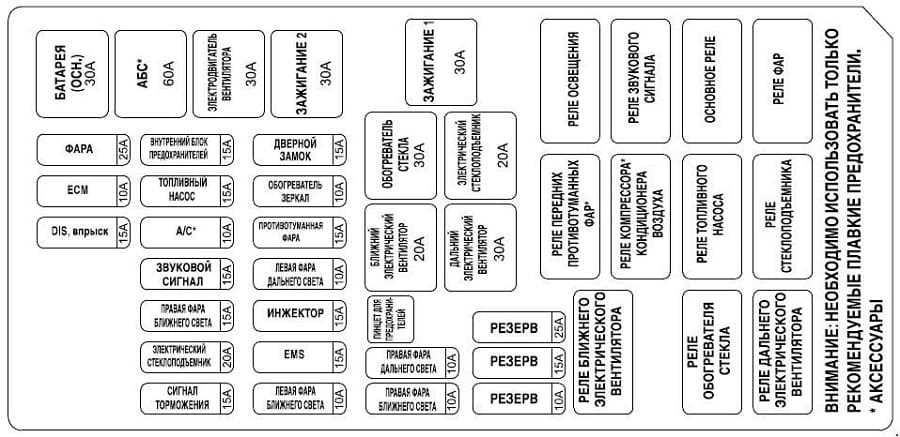

Схема предохранителей под капотом.

Слева под приборной панелью

На машинах сборки завода UzDaewooAuto (выпускались в 2013–2015 гг.) около педального узла находились реле:

  • защиты батареи от сверхнормативной нагрузки;
  • управления указателями направления поворота;
  • включения и отключения противотуманного сигнала, расположенного сзади;
  • блокиратора включения стартера при работающем моторе (ставилось только в случае применения автоматической коробки);
  • управления кондиционером или автоматического включения габаритов и фар ближнего света при пуске двигателя (опции).

Схема предохранителей и реле Daewoo Gentra

Замена плавкого предохранителя: 1. Откройте крышку блока плавких предохранителей. 2. Найдите перегоревший предохранитель (по оплавившейся перемычке предохранителя). 3. Удалите перегоревший предохранитель пинцетом для предохранителей. Пинцет для предохранителей находится в блоке предохранителей в моторном отсеке.

ВНИМАНИЕ! • Для удаления перегоревшего предохранителя не пользуйтесь инструментами, проводящие электричество. Следует использовать только специальный пинцет для предохранителей. Использование металлических инструментов может вызвать короткое замыкание, повредить электрическую систему или вызвать возгорание

Можно получить серьезную травму

Использование металлических инструментов может вызвать короткое замыкание, повредить электрическую систему или вызвать возгорание. Можно получить серьезную травму.

4. Выявите причину перегорания плавкого предохранителя и устраните проблему. 5. Установите новый плавкий предохранитель, который должен соответствовать спецификациям, изложенным в данном руководстве.

ВНИМАНИЕ! Установка заменителя плавкого предохранителя, предохранителя неправильного типа или с другим номинальным значением тока может привести к повреждению электрических схем или даже возгоранию. • Следует использовать только рекомендованные, указанные в данном руководстве, и не устанавливать предохранители других типов или с другими значениям максимального тока. Невыполнение этого требования может привести к получению травм, поломке автомобиля или повреждению другого имущества

Невыполнение этого требования может привести к получению травм, поломке автомобиля или повреждению другого имущества.

Источник статьи: http://knigaproavto.ru/shemy/deu/gentra/1090-naznachenie-i-raspolozhenie-predohraniteley-daewoo-gentra.html

Схема автомобиля — Дэу Гентра — предохранители

Если вы не знаете, назначение и расположение предохранителей у Daewoo Gentra, то данная статья вам об этом расскажет. И один из отзывов об этом авто. Пробег 2000 км. В целом впечатление как от лачетти. Подвеска работает отлично. Движок шумноват, но меня это не напрягает. Динамика разгона устраивает. Переключение передач — часто происходит рывок, при нажатии сцепления. По трассе при 90-110 слышно только шум ветра, хорошо так слышно. Вот, что говорит Юрий из Москвы об этом седане!

Замена плавкого предохранителя:

1. Откройте крышку блока плавких предохранителей.

2. Найдите перегоревший предохранитель (по оплавившейся перемычке предохранителя).

3. Удалите перегоревший предохранитель пинцетом для предохранителей. Пинцет для предохранителей находится в блоке предохранителей в моторном отсеке.

4. Выявите причину перегорания плавкого предохранителя и устраните проблему.

5. Установите новый плавкий предохранитель, который должен соответствовать спецификациям, изложенным в данном руководстве.

Предупреждение!

Для удаления перегоревшего предохранителя не пользуйтесь инструментами, проводящие электричество. Следует использовать только специальный пинцет для предохранителей. Использование металлических инструментов может вызвать короткое замыкание, повредить электрическую систему или вызвать возгорание. Можно получить серьезную травму.

Установка заменителя плавкого предохранителя, предохранителя неправильного типа или с другим номинальным значением тока может привести к повреждению электрических схем или даже возгоранию. • Следует использовать только рекомендованные, указанные в данном руководстве, и не устанавливать предохранители других типов или с другими значениям максимального тока. Невыполнение этого требования может привести к получению травм, поломке автомобиля или повреждению другого имущества.

В блоке предохранителей в моторном отсеке имеется 3 резервных предохранителя (на 10 А, 15 А и 25 А).

Схема внутреннего блока предохранителей

Схема блока предохранителей в моторном отсеке

Не все описания блоков предохранителей, содержащиеся в данной статье, применимы к блокам предохранителей Вашего транспортного средства. Осмотрев блок предохранителей транспортного средства, см. этикетку, расположенную на блоке предохранителей.

Все о реле ходовых огней Daewoo Gentra

Реле ходовых огней – это электронное устройство, которое отвечает за включение и выключение ходовых огней автомобиля. В Daewoo Gentra реле ходовых огней играет важную роль в обеспечении безопасности на дороге и обеспечивает видимость автомобиля в темное время суток.

Как работает реле ходовых огней

Реле ходовых огней включается, когда водитель включает фары автомобиля. Он преобразует сигнал от выключателя фар в электрический сигнал, который запускает цепь ходовых огней. Когда фары выключаются, реле ходовых огней отключает цепь и останавливает подачу электричества к ходовым огням.

Причины поломки реле ходовых огней в Daewoo Gentra

Причины неисправности реле ходовых огней в Daewoo Gentra могут быть разными:

  • Обрыв или короткое замыкание в электрической цепи реле ходовых огней.
  • Износ контактов реле или контактных площадок.
  • Неисправность выключателя фар автомобиля.

Как узнать, что реле ходовых огней сломано

  • Ходовые огни не включаются при включении фар.
  • Ходовые огни не выключаются при выключении фар.
  • Неисправность подтверждена диагностическим оборудованием.

Замена реле ходовых огней в Daewoo Gentra

Для замены реле ходовых огней в Daewoo Gentra необходимо выполнить следующие шаги:

  1. Отключите питание автомобиля и выньте ключ зажигания.
  2. Откройте капот и найдите реле ходовых огней. Обычно реле находится рядом с блоком предохранителей.
  3. Отсоедините разъем реле от его гнезда.
  4. Установите новое реле в гнездо и подсоедините разъем.
  5. Закройте капот и проверьте работу ходовых огней.

В случае если замена реле ходовых огней не привела к исправлению неисправности, рекомендуется обратиться к специалисту для проведения более глубокой диагностики.

Теперь вы знаете все о реле ходовых огней Daewoo Gentra! Убедитесь, что проделали все необходимые операции правильно, чтобы обеспечить надежную работу ходовых огней Вашего автомобиля.

Блоки в салоне

Блок предохранителей

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

Таблица с расшифровкой

p, blockquote 44,0,0,0,0 —>

F1 AIRBAG 10А Электронный блок управления подушками безопасности
F2 ЕСМ 10А Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3 TURN SIGNAL 15А Выключатель аварийной сигнализации, указатели поворота
F4 CLUSTER 10А Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5 Резерв
F6 ENG FUSE 10А Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7 HVAC 20А Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля*
F8 SUNROOF 15А Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9 WIPER 25А Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 HANDS FREE 10А Громкая связь
F11 ABS 10А Блок управления АБС. исполнительный блок АБС
F12 IMMOBILIZER 10А Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13 10А Блок управления автоматической коробкой передач*
F14 HAZARD 15А Выключатель аварийной сигнализации
F15 ANTI-THEFT 15А Электронный блок управления противоугонной сигнализацией
F16 DIAGNOSIS 10А Диагностический разъем
F17 AUDIO/ CLOCK 10А Аудиосистема, часы
F18 EXTRA JACK 15А Дополнительная розетка
F19 CIGAR LIGHTER 15А Предохранитель прикуривателя
F20 BACK-UP 10А Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21 REAR FOG 15А Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22 ATC/ CLOCK 15А Часы, система климат-контроля*, выключатель кондиционера*
F23 AUDIO 15А Аудиосистема
F24 IMMOBILIZER 10А Иммобилайзер

Блок реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

p, blockquote 52,0,0,0,0 —>

  1. блок управления системой защиты аккумуляторной батареи;
  2. прерыватель указателей поворотов;
  3. реле включения противотуманного света в задних фонарях;
  4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

p, blockquote 53,0,0,0,1 —>

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Источник статьи: http://vsepredohraniteli.ru/daewoo/gentra.html

  • Свежие записи
    • Где находится датчик давления масла ЯМЗ 7511?
    • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
    • Приора: последствия поломки датчика коленвала
    • Что произойдет, если отключить датчик массового расхода воздуха?
    • Что произойдет, если не заменить датчик кислорода?
    • Правообладателям
    • Политика конфиденциальности

    Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Не работает омыватель — вопрос

Кстати, а мог ли моторчик банально замерзнуть? Типа, спирт испарился, а вода в моторчике замерзла. Какая температура ночью? Я бы для начала залил в бачек горячей омывайки и минут через 5 попробовал бы побрызгать на стекло.

Могли замерзнуть писалки или бачок или трубки или разгерметизироваться трубка или накрыться мотор или предохранитель или закончиться вода.

ИМХО сперва послухать жужжит ли, если нет-прозвонить (можно лампочкой, напр., переноской). Тогда сразу станет ясно, куда рыть.

Вроде как на мотор омывателя реле есть Привет.

> Фишка разъема питания на него под расширительным бачком, придется бачок снимать Расширительный бачек снять не сложно — нужно торцевым ключом открутить 2 гайки, антифриз можно откачать (клизмой, например). Не рекомендовал бы снимать шланг, который идет от блока дроссельных заслонок — штуцер бачка хлипковат.

> чтобы проверить есть на мотор напряжение или нет. Заодно можно будет проверить сам мотор, подав на него напряжение на прямую.

У-ёёёёё, посыпаю голову пеплом Реле насоса омывателя есть только на хечбэках: «К12 Реле насоса стеклоомывателя (автомобили с 3-х и 5-дверным кузовом)»

Ну, по любому, я бы снял расширительный бачек и проверил наличие напряжения и работоспособность моторчика омывателя.

На Нексии они слева под торпедо Но в том-то и дело что там его нет, смотрел по книжке За Рулем.

Источник

Расположение блоков предохранителей и реле в Daewoo Gentra

Легковые автомобили Daewoo или Ravon (с 2016 г. название компании-производителя было изменено) Gentra являются модернизированным вариантом Chevrolet Lacetti. Машины предлагаются только в ряде стран СНГ, доступны версии с механической или автоматической коробкой передач.

На машинах имеется несколько распределительных коробок, установленных в следующих зонах:

  • внутри салона (под пластиковой обшивкой);
  • под капотом (щиток расположен открыто, что обеспечивает быстрый доступ).

В салоне

Салонная коробка предохранителей находится внутри панели приборов. Для доступа к щитку достаточно открыть дверь со стороны водителя и снять торцевую крышку панели (установлена на направляющих выступах и защелках). На оборотной стороне заглушки приклеена этикетка с перечислением функций плавких вставок и номинальных токов, на которые рассчитаны предохранители. На части автомобилей магнитолы устанавливались владельцами, защитная вставка оборудования находится на задней стенке корпуса рядом с разъемами подключения питания и акустической системы.

Расположение предохранителей в салоне.

В моторном отсеке

Коробка закреплена на чашке передней подвески и колесной арке в правой части отсека за аккумуляторной батареей. Корпус щитка выполнен из ударопрочного пластика, выдерживающего высокую температуру. Для доступа к расположенным внутри элементам необходимо снять крышку, оснащенную защелкой. При обратной установке необходимо плотно прижать заглушку (до щелчка замка). На задней плоскости крышки краской нанесена схема с указанием точек монтажа, номинала и предназначения предохранителей.

Под приборной панелью

Часть реле на Daewoo Gentra вынесена в салон автомобиля и расположена в щитке, спрятанном под пластиковой панелью приборов около педального узла. Для доступа к коробке необходимо снять малый бардачок, закрепленный на винтах, а затем отвести в сторону и демонтировать декоративную обшивку нижней части панели. Замена распределительных элементов требуется редко, гораздо чаще перегорают плавкие вставки (например, при коротком замыкании).

Особенности и характеристики двигателя Ravon Gentra

Силовая установка и трансмиссия являются важнейшими агрегатами в устройстве автомобиля. Что касается Ravon Джентра ( ранееDaewoo Gentra), под капотом находится силовая 4-х цилиндровая рядная установка DOHC с поперечным расположением. Рабочий объем двигателя 1.5 л. Примечательно то, что указанный мотор разработан специалистами компании GM, а также доработан и адаптирован к условиям эксплуатации на территории СНГ.

Механизм газораспределения 16-и клапанный двухвальный (имеет два распредвала для ряда впускных и выпускных клапанов). Максимальный крутящий момент составляет 141 Нм при 3800 об/мин. Впрыск распределенный, мощность 104 л.с., достигается при 5800 об/мин. В городском цикле расход топлива марки АИ-95 по паспорту зафиксирован на отметке 8.4 литра, при езде по трассе этот показатель составляет около 6.9 л.

Что касается динамики разгона, до 100 км/ч Равон Джентра разгоняется за 11.9 сек. Максимальная скорость находится на отметке 180 км/ч. Также силовой агрегат соответствует стандарту Евро 5 и является достаточно экологичным.

Но даже с учетом повышенного расхода, плюсов у двигателя больше. Прежде всего, силовой агрегат достаточно надежен. Производитель определяет ресурс на отметке в 400 тыс. км. Привод ремня ГРМ цепной, чугунный блок цилиндров, облегченная головка блока из алюминиевых сплавов, простая система изменения фаз газораспределения позволяют такому ДВС нормально работать на бензине не самого лучшего качества. При этом достигается заявленная мощность в 105 л.с., что делает машину достаточно динамичной на фоне похожих конкурентов.

Единственное, даже с поправкой на относительную простоту конструкции, двигатель Ravon Gentra нуждается в качественном обслуживании. Прежде всего, наблюдаются повышенные требования к моторному маслу и его качеству, а также к интервалам замены смазки.

Важно понимать, что игнорирование элементарных правил в рамках эксплуатации ТС заметно сокращает ресурс мотора, причем ремонт двигателя Равон Джентра не будет дешевым (особенно с использованием оригинальных фирменных запчастей)

Понравилась статья? Поделиться с друзьями:
ЕвроКузов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
