Пошаговая инструкция, как заменить тормозные шланги

Применяется один из вариантов фиксации машины – подъемник, смотровая яма, домкрат.
Подготавливаются все необходимые инструменты, подходящего диаметра и назначения.
Заполняем центральный цилиндр (бачок в капоте) тормозной жидкостью до обозначения – «max», чтобы при съеме шланга она вся не вытекла. Иначе потребуется прокачка системы.
Откручиваем верхние крепления шланга и ставим заглушку или колпачок, чтобы остановить тормозную жидкость, не выпустить все ее из системы.
Беремся за нижние крепления шланга, освобождаем шланг из скобы амортизатора, откручиваем штуцер с рабочего тормозного цилиндра.
Имеющееся в системе крепления медное кольцо осматриваем. Если оно еще не имеет повреждений, то используем повторно. Но предварительно кольцо стоит тщательно очистить, да и само его посадочное место не должно быть грязным.
Монтируется новый шланг, соблюдается та же последовательность, которую применяли в момент решения задачи, как заменить тормозные шланги ВАЗ 2110.

Замена тормозных шлангов на ВАЗ 2110-ВАЗ 2112

Примечание! Прежде чем приступить к ремонту, обязательно заполните бачок до MAX и следите за уровнем жидкости, не допускайте снижения ниже MIN, иначе вы столкнетесь с трудностями от попадания воздуха.

Снятие

1) И в задней и в передней частях автомобиля, шланги снимаются практически идентично. Мы начнём с передних шлангов. Сперва снимите колёсо с той стороны, где вы собираетесь менять шланг. Затем открутите шланг тормозов сверху в месте крепления к тормозной трубке. Данное место указано на фото красной стрелкой. Откручивается шланг от трубки следующим образом:

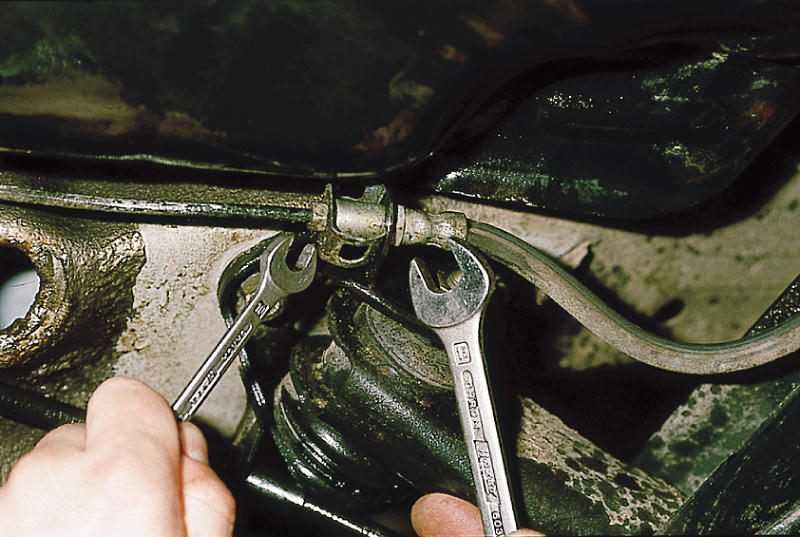

на место соединения шланга и трубки брызните WD-40;
затем гаечным ключом захватите гайку шланга;
специальным ключом выкрутите штуцер (подробнее смотрите на маленьком фото).

У вас потечёт тормозная жидкость. Колпаком для прокачки закройте данный штуцер, не давая жидкости вытекать. В нижний части шланг выкручивается за счёт одного ключа. Место крепления шланга указано синей стрелкой. Выкрутив шланг, снимите медную уплотнительную шайбу и обязательно замените на новую.

Примечание! Если во время откручивания тормозного шланга вверху, вы поймёте, что он сильно закис к тормозной трубке. Понять это довольно легко: штуцер тормозной трубки будет крутиться совместно со шлангом. В подобной ситуации трубку следует заменить на новую.

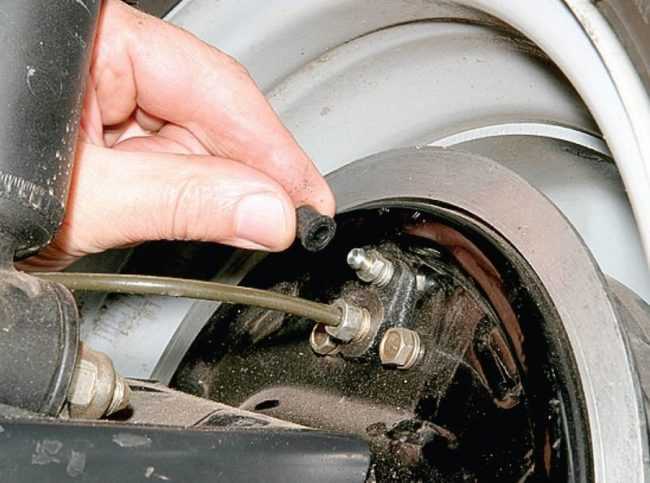

2) Сзади процедура аналогичная: шланги крепятся к трубкам, отсоединяются с помощью WD-40. Затем, удерживая шланг от проворачивания, выкрутить штуцер ключом специальным (фото 1) и заткните колпачком, не давая жидкости выходить (фото 2). Аналогичным образом отсоедините детали с другого конца. Задние не крепятся к суппорту, а только лишь приворачиваются к тормозным трубкам.

Установка

Осуществляется в обратном снятию порядке, при этом уплотнительные шайбы меняются на новые. Не допускайте перекручивание шлангов, для этого на них нанесена цветная полоса, по ней определяется перекручивание. В завершение, прокачайте тормоза на автомобиле (детально описано в статье: «Прокачка тормозов на автомобилях»).

Дополнительный видеоролик

Ниже прикреплены видеоматериалы по сегодняшней теме, рекомендуем к просмотру:

Схема прокачки тормозов на ВАЗ-2110

Тормозная система ВАЗ-2110 имеет два контура, работающих по диагональной схеме. Этим продиктован порядок удаления воздуха из системы. Выполняя работу, необходимо обязательно следовать такой последовательности прокачки:

Правое заднее колесо.
Переднее левое.
Заднее левое.
Переднее правое.

Порядок прокачки тормозной системы ВАЗ-2110 и модификаций.

Необходимые материалы

Перед началом прокачки необходимо запастись тормозной жидкостью для долива.

Запасаемся тормозной жидкостью определенной марки, а если марка нам не известна – готовимся к её полной замене.

При этом важно помнить, что жидкость должна быть именно той марки, которая была использована ранее. Ели мы не уверены в том, какая тормозная жидкость залита в систему ВАЗ-2110, лучше перестраховаться и заменить её полностью. В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя

В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя.

Также для работы будет необходима прозрачная ёмкость, до половины наполненная жидкостью, шланг для штуцера длиной около 40-50 см, накидной ключ с вырезанным сегментом (штуцерный ключ).

Прокачка тормозов с помощником

Потребуется помощник. Поехали.

Открываем крышку бачка с жидкостью и доливаем её до максимально допустимой отметки. Доливаем тормозуху в бачок.
Очищаем колёсный тормозной механизм и снимаем защитный резиновый колпачок. Снимаем защитный колпачок со штуцера правого заднего колеса.
Если автомобиль установлен на подъёмнике (колеса в вывешенном состоянии), блокируем регулятор давления задних тормозов. Для этого достаточно вставить любую пластину или подходящую отвёртку между поршнем и опорной пяткой. Блокируем «колдун», если нужно.
Надеваем шланг на штуцер, второй конец шланга опускаем в сосуд с жидкостью. Надеваем шланчик на штуцер, подсоединяем к емкости и наливаем в ней тормозную жидкость.
Просим помощника плавно и медленно нажимать на педаль тормоза пять-семь раз, соблюдая интервал в 2-3 секунды. Педаль фиксируется в нижнем положении.
В это время мы откручиваем штуцер на пол оборота и выпускаем жидкость с пузырьками воздуха в сосуд.
Закручиваем штуцер, после этого помощник отпускает педаль.
Проверяем уровень тормозной жидкости в бачке, доливаем, если нужно.
Повторяем процесс до тех пор, пока пузырьки воздуха не перестанут выделяться.
Снимаем шланг, вытираем штуцер и надеваем колпачок. Прокачиваем остальные тормозные механизмы в порядке очередности.

Далее прокачиваем тормозные механизмы остальных колес, согласно порядку прокачки.

Прокачиваем тормоза самостоятельно, без помощника

Если не удалось найти ассистента — не беда.

Чтобы одному прокачать тормоза, понадобится крышка от бачка, шланг и сосок для бескамерной шины.

Прокачаем сами, но для этого нужно запастись крышкой от тормозного бачка старого образца, без указателя уровня жидкости. Ещё понадобится обычный ниппель от автомобильной камеры и сверло на 14. Высверливаем в центре крышки отверстие, вставляем ниппель. Приспособление готово. Переходим к прокачке:

Доливаем жидкость в бачок до максимума.
Закрываем бачок нашей крышкой с ниппелем. Накручиваем крышку с прокладкой на бачок.
Берём запаску и соединяем шлангом ниппель запаски с ниппелем бачка. Таким образом, давление на жидкость в системе обеспечено. Запаса давления в колесе хватит с избытком для полной прокачки системы. При этом нежелательно превышать давление в одну атмосферу. Вместо запаски можно использовать насос или компрессор, но при этом следить за давлением. Другой конец шланга прикрепляем к ниппелю камеры.
Процедура и порядок прокачки ничем не отличается от удаления воздуха из системы с помощью ассистента. Кроме того, нужно так же внимательно следить за уровнем жидкости, чтобы система не захватила воздух. Для удобства в шланг можно врезать краник от пневмосистемы.

По окончании работы проверяем уровень жидкости в бачке, педаль должна быть тугой с минимальным свободным ходом. Удачной работы, крепких тормозов и приятных путешествий!

Назначение и расположение деталей

Задача заднего тормозного цилиндра заключается в преобразовании давления жидкости для нажатия на тормозную колодку. Не стоит путать эту деталь с главным цилиндром, который расположен в передней системе – он преобразовывает давление жидкости в усилие при нажатии на соответствующую педаль. Что касается трубок и шлангов, то их предназначение весьма очевидно – они обеспечивают подачу и циркуляцию жидкости в систему.

Установлен агрегат в заднем колесе. Получить к нему доступ можно после демонтажа нужного колеса и барабана. Для замены подойдет деталь от ВАЗ 2109-2114, так как система у них одинаковая, соответственно, детали тоже можно менять. Также на автомобильном рынке присутствуют детали от сторонних производителей, которые подходят для модельного ряда «Лада Самара», в том числе и для ВАЗ 2110.

Какие тормозные шланги установить на ВАЗ 2110 когда менять?

Оригинальный номер 21103506060, средняя цена около 288 руб.

TRIALLI BF110 — 165 руб.
FENOX PH21101C3 — 179 руб.
HOLA HV110 — 200 руб.

Замену рекомендуется проводить каждые 4-5 лет (или 50 тыс.км.). Периодичность проверки — каждые полгода.

http://vaz-russia.com/remont-vaz-2110/zamena-tormoznyih-shlangov-na-vaz-2110-vaz-2111-vaz-2112.htmlhttp://vaz-2110.ru/podveska/zamena-tormoznogo-shlanga-vaz-2110.htmlhttp://vazweb.ru/desyatka/tormoza/zamena-tormoznyh-shlangov.htmlhttp://tire1.ru/tormoznye-shlangi-na-vaz-2110/http://car.ru/remont-auto-svoimi-rukami/tormoznaya-sistema/35585-zamena-tormoznyih-shlangov-prokachka-tormozov-na-vaz-2110/http://etlib.ru/report/47-zamena-tormoznyh-shlangov-prokachka-tormozov-na-vaz-2110

голоса

Рейтинг статьи

Как правильно заливать тормозную жидкость

Замена тормозного реагента на Ладе Гранта должна производиться после каждых пройденных 45 тысяч километров пробега или через 2-3 года использования. Следует сказать, что замену можно произвести и своими руками.

Нужно сразу сказать, что замена реагента производится на Гранте, который изначально устанавливается на эстакаду. Сначала нужно отвернуть пробку от горловины бачка для залива жидкости. Потом производят откачку отработавшей рабочей жидкости. Это лучше сделать при помощи шприца или резиновой груши. Только после этого неиспользованная ранее тормозная жидкость заливается в емкость.

Во время процесса залива тормозной жидкости нужно быть максимально внимательным и соблюдать особую осторожность. Если жидкость попадет на окрашенные поверхности, ее нужно будет быстро убрать, так как она может повредить лакокрасочное покрытие

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости.

Прокачка совершается до того момента, пока из штуцеров на всех прокачиваемых рабочих цилиндров будет выходить более светлая, чем использованная жидкость. Прокачка осуществляется при выключенном двигателе, сначала на одном контуре, а потом на другом.

Существует следующий порядок проведения замены:

Первым прокачивается система обеспечения тормозов, расположенная справа на заднем колесе.
Затем происходит очищение от отработанного реагента механизма левого переднего колеса.
Далее наступает очередь системы левого заднего колеса.
Заканчивается прокачка механизмом правого переднего колеса.

Прежде чем начать процесс очищения системы от старой тормозной жидкости, нужно проверить объем жидкости для осуществления тормозов, которая находится в бачке гидропривода тормозов. Если уровень жидкости недостаточный, то ее нужно долить. При прокачке тормозов понадобится еще один человек.

Сначала следует освободить от мусора и загрязнений штуцер правого заднего колеса. Для очищения сначала откручивают находящийся на штуцере колпачок. Потом он оснащается шлангом, а другой конец опускается в емкость, в которой находится тормозная жидкость. В это время партнер нажимает один или два раза на педаль тормоза до конца и оставляет ее в удержанном состоянии.

Потом нужно отвернуть штуцер прокачки наполовину, но не полностью. В это время отработанная тормозная жидкость будет вытекать.

Помощник должен продолжать нажимать на педаль тормоза до того момента, пока жидкость не уходит. Все это нужно повторять до появления новой, чистой тормозной жидкости. Затем шланг убирается, штуцер тщательно протирается и на него возвращается защищающий его колпачок. Далее вся процедура повторяется для освобождения от засорившейся рабочей жидкости механизма переднего колеса слева. Такая же последовательность прокачки тормозного механизма следующего контура. Единственное, нужно наблюдать за наличием жидкости в емкости.

Можно произвести замену тормозной жидкости другим, более простым методом. Для такой процедуры нахождение партнера не требуется. Однако запас тормозной жидкости должен быть не менее литра.

Замена отработанной жидкости может быть сделана только на Lada Granta, который располагается на эстакаде или имеет пространство для подхода к бачку. Тормозную жидкость вначале убирают, потом дополняют новую жидкость до максимальной отметки, и, чтобы сделать процедуру прокачки быстрее, надевают шланги на все отростки прокачиваемых цилиндров.

Свободные концы трубок находятся в подготовленных емкостях. Обычно процесс прокачки заканчивается, если вылилось 200-250 мл используемого реагента. Затем штуцеры хорошо заворачиваются, возвращаются на место защитные колпачки, и фиксируется количество тормозной жидкости в главном тормозном цилиндре

После этого автовладелец обращает внимание на уровень тормозной жидкости в бачке и понимает, сколько ТЖ нужно еще залить

Замена главного цилиндра

А теперь приступаем непосредственно к замене главного тормозного цилиндра на автомобиле ВАЗ 2110.

Снятие цилиндра

ВАЗ 2110 замена главного тормозного цилиндра

Итак:

Первым делом следует отсоединить датчик уровня тормозной жидкости от расширительного бачка главного тормозного цилиндра.
Далее нужно открутить крышку расширительного бачка.
При помощи шприца откачайте тормозную жидкость из расширительного бачка.
Следующий шаг – отсоединение трубопровода тормозной системы.
При помощи ключа на 10 отсоедините последовательно все 4 трубки, 2 с одной стороны цилиндра и 2 с другой.
Теперь трубки следует немного отогнуть так, чтобы они не мешали при снятии главного тормозного цилиндра.
Чтобы добраться до болтов крепления главного цилиндра к вакуумному усилителю тормозов необходимо открутить несколько саморезов при помощи крестовой отвертки.

Частичное снятие обшивки моторного отсека

Эти саморезы удерживают обивку моторного отсека. Отогните обивку и обеспечьте себе хороший доступ к двум гайкам.
При помощи ключа на 17 открутите эти две гайки.
Затем просто снимите главный тормозной цилиндр со шпилек вместе с бачком.
Если придется снять тормозной бачок для того, чтобы установить его на новый (в случае поломки бачка на новом цилиндре), то его следует просто поддеть отверткой и снять.

Крепление расширительного бачка к главному тормозному цилиндру

Установка цилиндра:

Если необходимо заменить бачок, сделайте это перед началом установки.
Установка главного тормозного цилиндра происходит в обратном порядке.
Сначала следует попасть штоком-толкателем в отверстие главного тормозного цилиндра.
После чего наденьте его на две шпильки и плотно зажмите гайки крепления ключом на 17.
Подключите все трубки трубопровода тормозной системы.

Открутите крышку бачка и наполните его тормозной жидкостью.
Установите обратно обшивку моторного отсека и прикрепите ее при помощи саморезов.

И вот, на ВАЗ 2110 главный тормозной цилиндр поменян!

Прокачка главного тормозного цилиндра ВАЗ 2110

После установки цилиндра, чтобы обеспечить его работоспособность, следует его прокачать.Далее приведена инструкция, как это делать:

Как уже упоминалось, для этой операции, как и для прокачки рабочих цилиндров, требуется напарник, которого следует усадить в салон автомобиля.
Следует накачать педаль (сделать несколько качков).
Теперь педаль следует зажать, а тем временем, при помощи ключа на 10, приоткрутить штуцер одной из трубок тормозной системы.
В это время должен выйти воздух и немного тормозной жидкости.
Теперь нужно затянуть штуцер ключом на 10.
Затем педаль можно отпустить.
Операцию повторять до тех пор, пока во время открытия штуцера не будут выходить пузырьки воздуха.
Таким образом следует прокачать каждый из 4-х контуров.

И помните – всегда имейте при себе (в багажнике) запас тормозной жидкости, ведь случаи на дороге случаются самые разные.

Имейте запас тормозухи

Добавить комментарийДобавить комментарийСоветуем прочитатьВАЗ 2109: замена главного тормозного цилиндра собственными силами

Главный тормозной цилиндр (ГТЦ) – основной элемент тормозной системы автомобиля ВАЗ 2110. ГТЦ преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.От исправного состояния главного тормозного цилиндра зависит надежность работы всей тормозной системы.

Признаки неисправности главного тормозного цилиндра ВАЗ 2110:

появление подтёков тормозной жидкости на корпусе вакуумного усилителя тормозов в месте стыка с ГТЦ;
мягкая или подклинивающая педаль тормоза;
заедание педали тормоза в момент торможения;
педаль тормоза не возвращается в исходное положение.

Признаки неисправности

Понять, что пора делать ремонт барабанных механизмов довольно просто:

Появились подтеки под задними колесами на месте стоянки ВАЗ 2110. Поврежден шток или шланги.
Колеса тормозят неравномерно – этот дефект можно почувствовать на большой скорости.
Стук в задних колесах и неисправная работа барабанных механизмов – такой дефект появляется при попадании инородного тела в устройство. Такое происходит крайне редко.
Определить, что требуется замена трубок или цилиндра, можно даже по внешнему виду. Об этом говорят трещины, потертости на наружной части шлангов, деформация цилиндра и его штока, разрыв трубок.
Иногда неисправная работа барабанного механизма может быть вызвана отслаиванием внутренней части трубок. Визуально такой дефект выявить нельзя, но если отсоединить эти элементы ВАЗ 2110 и заглянуть внутрь, то можно увидеть закупорку.

Когда нужна замена трубок и других элементов тормозной системы?

Тормозные трубки меняются достаточно редко. Необходимость в этом возникает только в случае, если машины эксплуатируется уже долгое время, в неблагоприятных условиях, способствующих развитию коррозии, или в случае каких-либо механических повреждений.

Состояние этих узлов можно оценить самостоятельно, заглянув под кузов автомобиля, или приведя вашего “железного коня” на осмотр мастерам из сервисного центра. Согласно регламенту диагностика всех узлов тормозной системы должна проводиться не реже, чем 1 раз в год, желательно в конце зимнего периода. Можно совместить осмотр с очередной заменой с масла.

Резиновые шланги на всех колесных цилиндрах подлежат замене независимо от их состояния каждые 70-100 тыс. км. пробега. Магистрали трубопровода заменяются только по мере необходимости.

Для осуществления работ Вам понадобятся следующие инструменты:

Домкрат;
Крестовые отвертки;
Набор гаечных ключей на: “10”, “14”, “17”;
Зажимной ключ на “10”;
Зажимные плоскогубцы;
Баллонный ключ;
Антикоррозионный состав;
Тормозная жидкость (для пополнения системы).

Что нужно учитывать?

Устройство тормозной системы и принцип ее функционирования практически идентичны для всех моделей автомобилей. Соответственно, методика ее реставрации также одинакова для всех марок транспортных средств.

Все работы по ремонту трубопровода можно осуществить на ремонтной яме, эстакаде или на ровной площадке, приподняв машину при помощи домкрата.

Комплект трубок можно приобрести в любом автомагазине. Вы можете заказать уже согнутый нужным образом трубопровод заданной длины специально под конкретную модель автомобиля. А можете купить универсальную медную магистраль, а затем самостоятельно придать ей необходимую форму и длину. Последний вариант экономичнее, однако, и возни при этом значительно больше.

Замена тормозных шлангов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как правило, тормозные шланги, изготовленные из хорошей резины и нигде не перегнутые во время установки, служат довольно долго. Существует две причины их выхода из строя: 1) возраст и пробег, на большом пробеге шланги постоянно перемещаются и подвергаются большему давлению; 2) длительный простой автомобиля приводит к затвердеванию резины, трещинам.

Примечание!Вам понадобятся следующие инструменты: специальный ключ прокачивать колёса (полное название: ключ для штуцеров тормозных трубок), гаечные ключи и отвёртки.

Месторасположение шлангов

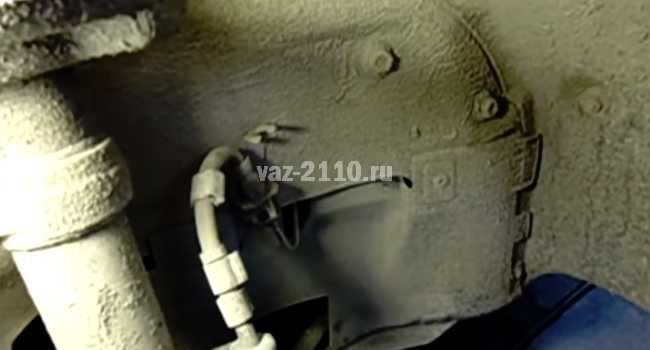

На передне приводных автомобилях используется по два тормозных шланга спереди и по два сзади. В передней части их легко найти и удобно менять, достаточно снять колёса и они предстанут перед вашими глазами (показаны на верхнем фото). А в задней части понадобиться лезть под автомобиль. В таком случае лучше воспользоваться смотровой ямой и выкручивать крепёжные гайки (смотрите нижнее фото).

Когда менять?

Раз в год или просто, когда приходиться снимать передние колёса, следите за состоянием шлангов. Определённого пробега для замены вам никто не скажет. Завод изготовителя правда рекомендует менять их через 125000 км пробега либо 5 лет эксплуатации. На таких значениях это делать обязательно, но ведь шланги могут прийти в негодность гораздо быстрее. Поэтому следите за ними, а обнаружив: вздутия, сильные потёртости, трещины, расслоение резины – срочно заменять.

Замена тормозных шлангов на ВАЗ 2110-ВАЗ 2112

Примечание!Прежде чем приступить к ремонту, обязательно заполните бачок до MAX и следите за уровнем жидкости, не допускайте снижения ниже MIN, иначе вы столкнетесь с трудностями от попадания воздуха.

Снятие

на место соединения шланга и трубки брызните WD-40;
затем гаечным ключом захватите гайку шланга;
специальным ключом выкрутите штуцер (подробнее смотрите на маленьком фото).

Примечание!Если во время откручивания тормозного шланга вверху, вы поймёте, что он сильно закис к тормозной трубке. Понять это довольно легко: штуцер тормозной трубки будет крутиться совместно со шлангом. В подобной ситуации трубку следует заменить на новую.
