Катушка зажигания калина 8 кл неисправности

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели Лада Калина со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
автомобиль подвергся удару молнии;
ранее выполненный ремонт оказался не совсем качественным;
применение владельцем неоригинальных компонентов в обозначенной системе;
игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу Лада Калина следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Операции по снятию и установке катушки зажигания и ее проверке на автомобиле Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Нажав на пластмассовый фиксатор, отсоедините колодку жгута проводов питания катушки зажигания.

3. Отсоедините от катушки зажигания высоковольтные провода.

4. Выверните четыре винта крепления катушки зажигания к кронштейну…

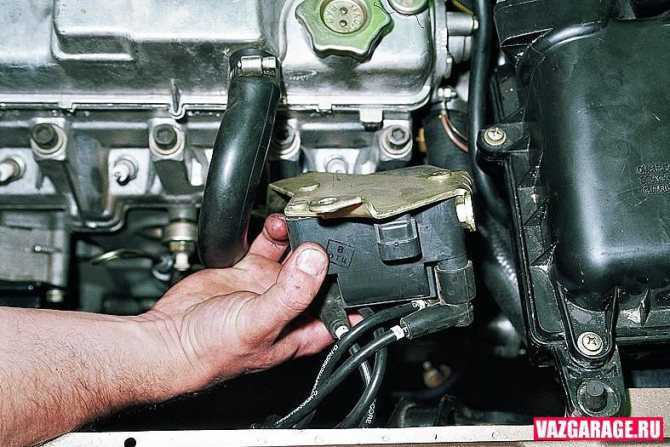

5. …и снимите ее с кронштейна.

Так выглядит снятая с автомобиля катушка зажигания

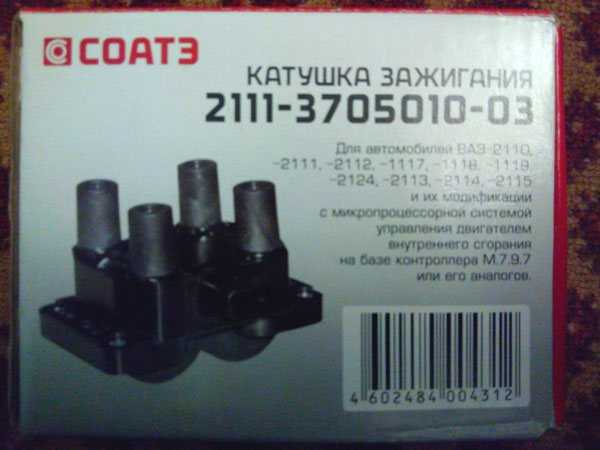

Обратите внимание на ее маркировку, чтобы для замены приобрести аналогичную

6. Выполните следующие проверки.Проверка замыкания на «массу» обмоток катушки зажигания Лада Гранта выполняется следующим образом: подсоедините один провод омметра к выводу «15» катушки зажигания (средний вывод катушки), а другой к металлической части ее корпуса. Если омметр показывает бесконечность, значит, замыкания нет и цепь исправна.

Проверка на обрыв первичных цепей катушки зажигания выполняется так: подключите один провод омметра к выводу «1а», а второй провод к выводу»15«. Если омметр показывает бесконечность, значит, в цепи произошел обрыв и катушка неисправна.

Проверка на обрыв вторичных обмоток катушки зажигания состоит в следующем: подсоедините один вывод омметра с высоковольтному выводу 1-го цилиндра, 1 второй — к высоковольтному выводу 4-го цилиндра. Если омметр показывает бесконечность, значит, в цепи обрыв и катушка неисправна. Аналогичную проверку проведите для цепи 2-го и 3-го цилиндров.

Проверка высоковольтных проводов Лада Гранта

выполняется следующим образом: подсоедините провода омметра к клеммам высоковольтного провода, сопротивление проводов должно быть менее 15 000 Ом. Если сопротивление больше, то провод неисправен.

Подсоединяйте высоковольтные провода к выводам катушки в соответствии с номерами цилиндров, указанными на корпусе катушки.7. Установите катушку зажигания в порядке, обратном снятию.

Система зажигания (СЗ)— это важнейший агрегат современного автомобиля, который обеспечивает своевременное возникновение искры. СЗ состоит из большого количества деталей, от исправности которых зависит вся работа системы. В статье рассматриваются основные узлы СЗ Лада Ларгус и Гранта: замок зажигания (ЗЗ), катушка зажигания (КЗ).

Диагностика проводов Lada Kalina

Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.

Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:

Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.

Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.

Существует несколько способов проверки функциональности проводки без использования измерительных приборов:

Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.

Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.

Проверка

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллографа. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

12-вольтной лампочки;
Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
В нормальном состоянии показатель напряжения будет составлять 12В.
Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
Отключите от модуля зажигания четыре высоковольтника;
Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

Производится запуск мотора машины.
Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

От разъемов устройства надо отключить все подсоединенные проводники.
Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

https://youtube.com/watch?v=4wHGBUx6x3M

Замена модуля зажигания на калине и его проверка

Добро пожаловать! Модуль зажигания – кто то его ещё называет катушкой, но это неверное его наименование и пошло оно от народа, на самом деле внутри данного модуля находится две катушки зажигания одна из которых идёт на два цилиндра и другая из которых тоже идёт на два цилиндра.

Примечание! Для того чтобы поменять модуль зажигания в автомобиле, нужны вам будут инструменты, а именно понадобится: Шестигранный ключ с помощью которого вы и будете отворачивать шестигранные болты которые крепят сам модуль, кроме этого ещё обязательно запаситесь гаечным ключом при помощи которого вы сините клемму минус с аккумуляторной батареи!

Где находится модуль зажигания? На восьми клапанном родном двигатели автомобиля Калина, он располагается в передней части автомобиля между двигателем и телевизором (Телевизор это самая передней часть у машины которая соединяет оба боковых лонжерона вместе, выполнена она в виде металла на него ещё одеваются фары, передний бампер и т.д., крылья уже не относятся к нему), более подробное местонахождение смотрите на фотографии которая размещена чуть ниже:

Примечание! Если вы владеете 16 клапанным автомобилем, то в таком случае модуль у вас располагается совершенно в другом месте и их у вас четыре (Сверху над свечами находятся) и если вам их нужно заменить, тогда перейдите по ссылки на другую статью которая размещена на нашем сайте и прочтите её, называется она: «Замена свечей зажигания»!

Когда нужно менять модуль зажигания? Как уже говорилось ранее внутри него есть две катушки, одна из катушек ведёт на первый и четвёртый цилиндр, а другая на третий и второй, тем самым если одна из катушек выйдет из строя, то двигатель начнёт двоить (Многие автолюбители задают вопрос после слова двоить, а именно спрашивают: «А как это, такого вить не бывает», на самом деле эти слова вы можете слышать просто редко, многие привыкли к слову троит двигатель и как это двоит они не знают, в общем двоит это значит не работают два цилиндра), в связи с тем что два цилиндра перестали работать, можно сразу сказать что мощность у автомобиля уменьшится в два раза, в связи с этим на панели приборов загорится «Cheсk engine» который вам будет сообщать мол что то не то с двигателем, ну и конечно же проблема с холостым ходом будет, а именно он будет плавать, то стрелка тахометра вверх будет уходить, то она вниз будет падать и т.д.

Замок зажигания и особенности его замены

ЗЗ закреплен одним винтом, находится на рулевой колонке справа под рулем. В его конструкцию входит запорное устройство и контактная группа. Они связаны между собой, работая синхронно, приводятся в действие с помощью ключа зажигания.

При диагностике неисправностей ЗЗ необходимо проверить, правильно ли замыкаются контакты, когда меняется положение ключа. При обнаружении нарушений в работе ЗЗ его следует заменить (автор видео — Ремонт Рено).

Процедура замены ЗЗ на Лада Ларгус состоит из следующих действий:

Перед работами отсоединяют отрицательную клемму от АКБ, чтобы отключить электропитание авто.
Далее демонтируем кожух рулевой колонки.
На следующем этапе, отжав фиксатор, отсоединяем разъем с проводами контактной группы.
Затем, вставив ключ в замок зажигания и установив его в первое положениями, извлекаем провода ЗЗ из приборной панели.
Далее выкручиваем болт, с помощью которого крепится ЗЗ.
Отверткой следует отжимать фиксаторы и извлечь ЗЗ из корпуса.
Демонтируем неисправный узел.
Установив новый ЗЗ, сборку производим в обратном порядке.

Общая схема ВАЗ-1117, ВАЗ-1118, ВАЗ-1119

1 – правая блок-фара; 2 – выключатель подкапотной лампы; 3 – звуковой сигнал, 4 – стартер Лада Калина; 5 – аккумуляторная батарея; 6 – генератор; 7 – электродвигатель очистителя ветрового стекла; 8 – левая блок-фара; 9 – переключатель электростеклоподъёмника правой передней двери (пассажир]; 10 – моторедуктор электростеклоподъёмника правой передней двери; 11 – замок правой передней двери; 12 – колодка подключения к правой передней колонке; 13 – электродвигатель омывателя ветрового стекла; 14 – датчик температуры воздуха; 15 – колодка подключения к жгуту проводов системы впрыска; 16 – замок левой передней двери; 17 – датчик уровня тормозной жидкости; 18 – колодка подключения к левой передней колонке; 19 – переключатель электростеклоподъемника правой передней двери (водитель); 20 – переключатель электростеклоподъемника левой передней двери; 21 – выключатель блокировки дверей в блоке переключателей; 22 – моторедуктор электростеклоподъемника правой передней двери; 23 – монтажный блок; 24 – иммобилизатор; 25 – блок управления электропакетом; 26 – комбинация приборов; 27 – правый боковой указатель поворота; 28 – лампа освещения вещевого ящика; 29 – выключатель лампы освещения вещевого ящика; 30 – выключатель стоп-сигнала; 31 – выключатель зажигания; 32 – модуль управления светотехнико; 33 – подрулевой переключатель; 34 – левый боковой указатель поворота; 35 – колодка подключения к правой задней колонке; 36 – замок задней двери; 37 – выключатель обогрева заднего стекла; 38 – выключатель блокировки заднего хода; 39 – выключатель аварийной сигнализации; 40 – переключатель электродвигателя отопителя; 41 – дополнительный резистор; 42 – электродвигатель отопителя; 43 – колодка подключена к левой задней колонке; 44 – электробензонасос с датчиком уровня топлива; 45 – выключатель лампы света заднего хода; 46 – датчик включения ручного тормоза; 47 – прикуриватель; 48 – блокировка заднего хода; 49 – колодка подключения к радиоаппарату; 50 – лампы подсветки рычагов управления отопителе; 51 – осветитель Kalina; 52 – блок управления электромеханическим усилителем руля; 53 – блок освещения салона; 54 – правый задний фонарь; 55 – моторедуктор блокировки багажника; 56 – выключатель в замке багажника; 57 – фонари освещения номерного знака; 58 – дополнительный сигнал торможения; 59 – элемент обогрева заднего стекла; 60 – фонарь освещения багажника; 61 – левый задний фонарь

Элементы схемы соединения жгута приборной панели

1, 3, 4, 5 — колодки пучка проводов приборки к переднему жгуту; 2, 8 — тоже самое к задней «косичке» проводов; 6, 7, 9, 10 — продолжение направления на монтажный узел; 11 — электропитание устройства управления светотехникой; 12 — набор приборов; 13 — тумблер электродвигателя печки; 14 — питание коробки воздухопритока; 15 — замок зажигания Лада Калина; 16 — блок иммобилайзера; 17 — колодка жгута проводов приборной панели к пучку проводов системы зажигания; 18 — питание прикуривателя; 19 — переключатель аварийной сигнализации; 20 — прерыватель обогрева заднего стекла; 21 — выключатель стоп-сигнала; 22 — прерыватель света сигнализации; 23 — регулировка режимов компьютера; 24 — управление стеклоочистителем; 25 — выключатель клаксона ВАЗ; 26, 27 — лампы освещения управления отопления и вентиляции; 28 — освещение перчаточного ящика; 29 — электропитание на кнопку вкл/выкл в бардачке; 30, 31 — цоколевка на штатную магнитолу; 32 — питание электродвигателя печки; 33 — сеть резистора отопителя; 34 — блок управления электроусилителем.

Эксплуатация катушки зажигания на Калине с 8-клапанным двигателем

Главная » Комплектующие » Эксплуатация катушки зажигания на Калине с 8-клапанным двигателем

Эффективно работающая катушка зажигания Калина 8-кл. — гарантия быстрого запуска автомобиля в любых погодных условиях. В связи с этим автовладельцы уделяют ей немало внимания. Часто даже сравнительно небольшая неисправность этого агрегата может надолго обездвижить машину.

Для того чтобы подобного избежать, необходимо следить за авто. Нелишним будет соблюдать все рекомендации завода-изготовителя по эксплуатационным характеристикам.

В противном случае автовладелец рискует ежегодно тратить немало средств на проведение длительного ремонта. Опыт показывает, что правильная езда на треть снижает риск возможных сбоев и связанных с этим простоев Лады Калины в гараже.

Меняем свечи зажигания сами

Допустим, все колодцы были открыты, и теперь можно видеть контакты свечей.

Здесь открыт только один колодец

Взяв высокий накидной ключ «на 16», выполняют демонтаж каждой свечи. Лучше использовать специнструмент – то есть, «свечной ключ».

Все свечи должны выкручиваться легко

Монтаж проводят в обратном порядке, но при этом соблюдают требования:

Сначала, взяв корпус свечи руками, её вкручивают без использования ключа;
Ключ нужно вращать с усилием 25–30 Н*м. Не превышайте эти цифры!

Обычно рекомендуют менять свечи «по одной». Этот совет будет полезен начинающим.

При наличии масла внутри колодцев его нужно «промокнуть». Само масло вреда не принесёт, но вместе с ним в цилиндры попадут песок и пыль.

Читать еще: Штраф за гбо без документов в 2019 году: оформление газового оборудования на автомобиль

Замена катушки зажигания lada kalina hatchback ваз калина

Эксплуатация катушки зажигания на калине с 8-клапанным двигателем

Самостоятельная замена катушки зажигания на Ладе Калине с 8-клапанным двигателем займет у вас не более получаса времени, без обращения в автосервис и другие мастерские. Для выполнение этой работы потребуется минимум инструмента, а именно:

Шестигранник на 5 с воротком или трещоткой — оптимальный вариант
Либо обычный L-образный шестигранник на 5
Ключ на 10 для отсоединения клеммы от аккумулятора

Порядок снятия и установки модуля зажигания

Первым делом необходимо открыть капот машины и отсоединить минусовую клемму от аккумуляторной батареи, для этого как раз потребуется ключ на 10, как и было написано выше.

Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.

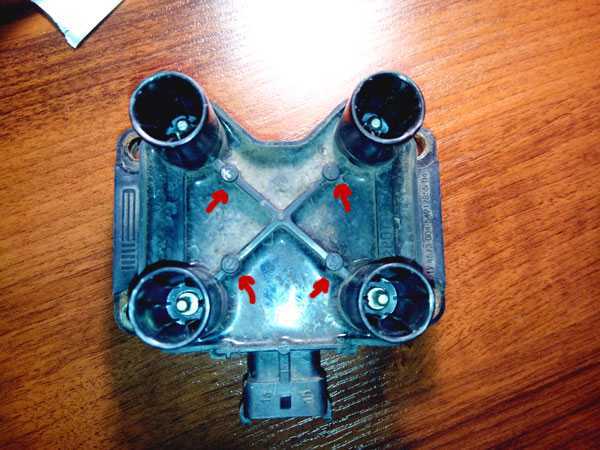

Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость

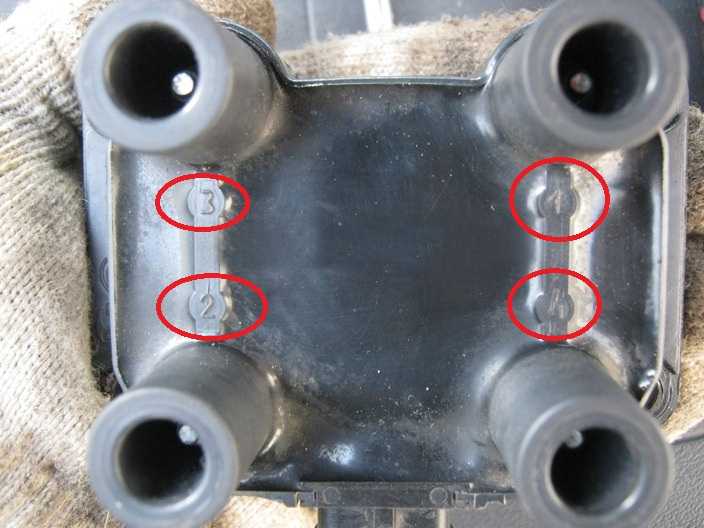

Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах

Транскрипт

1 Изменение конструкции (Change of design) Введение конструктивных улучшений и усовершенствований (Growth of the operational performance ) Схема электрическая 7540К ПЭ3 принципиальная 7540R Э3 7540R ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э3 7540К ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К БелАЗ

3 Монтаж электрооборудования 7540К К на шасси 7540К К (Mounting of electrical equipment on chassis) Жгут проводов фар 7540К К П В (Wire harness of headlights) Жгут проводов по лонжерону 7540N К П В (Wire harness along spar) 7540К К П В Жгут проводов по двигателю 7540К К П В (Wire harness at the engine) 7540К К П В Провод (Wire) К П В 7540К П В Жгут проводов подкапотного П фонаря П (Wire harness of engine compartment lamp) Перемычка (Jumper) Н Н Жгут проводов (Wire harness) 7540К П Блок обработки сигналов БОС-26 1 П (Unit of signals processing) СЕЦИ Терминатор (Terminator) СЕЦИ Н Установка приборов на панели 7540К К (Mounting instrumentations 7540К К on panel) Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Панель приборов электронная ЭПП-22 1 П (Electron instrumentation panel) Панель приборов ПП-17 1 П (Instrumentation panel) СЕЦИ Прикуриватель (Cigarette lighter) EZ Н Переключатель (Switch) ПК-1 1 ПК П 3

4 Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) 7555G Выключатель (Switch) П Переключатель (Switch) Переключатель (Switch) П Рамка выключателя (Frame of switch) Переключатель (Switch) П Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа 7555G Выключатель (Switch) ВК416М-01 1 П Контрольная лампа Контрольная лампа Контрольная лампа

6 Дисплей (Display) Power Viev Табло (Panel) ЦИКС Патрон лампы (Lamp holder) ЛВ Патрон (Holder) 5ПМ Лампа (Lamp) А Установка фар и подфарников 7540К К (Mounting of headlights and sidelights Сигнал звуковой безрупорный С AF П (Sound signal) Сигнал звуковой безрупорный С AF П (Sound signal) Установка задних фонарей 7540А К и задней фары (Mounting of taillights and tail lantern) Сигнал звуковой безрупорный С314Г 1 П (Sound signal) Сигнал звуковой заднего хода П (Reverse motion horn ) Установка аккумуляторных 7540К батарей и монтаж проводов 7540К (Mounting of storage batteries 7540К and mounting Wire) Перемычка плюсовая Н (Jumper «+„) Провод (Wire) Н Провод (Wire) Н Провод (Wire) Н Перемычка минусовая Н (Jumper “-») Провод (Wire) Н Реле силовое PR П моностабильное (Mono-stable power relay) 6

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

Снимаем защитный кожух с привода газораспределительного механизма.
Снимаем защитный кожух ГРМ
Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании.
Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала
Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.
Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток.
Совмещаем метку на маховике с меткой на картере КПП
Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров.
Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров
Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь.
Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр

Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка

Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«.
Проверяем напряжение на клеммах С и В модуля зажигания

Проверка 2 и 4 контакта катушки зажигания мультиметром
Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения.
Проверяем провода высокого напряжения
Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства. Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает. 2. Периодически беспричинно пропадает тяга мотора. 3. Автомобиль очень медленно набирает обороты мотора при разгоне. 4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания. Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать. 2. Торцевой ключ на десять. 3. Шестигранник. Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.
