Как заменить комбинацию приборов на ВАЗ 2110-ВАЗ 2112?
Примечание! На автомобили десятого семейства устанавливали за всё время производства, различные комбинации приборов, а так же торпеды различались между собой, мы же разбирать все панели не будем, а затронем только лишь штатную торпеду которая использовалась на большинстве автомобилях десятого семейства!
Снятие: 1) Чтобы добраться до комбинации приборов, снять нужно будет сперва щиток, потому что он препятствует доступ к комбинации, щиток же крепится на нескольких винтах (Винтов всего 4, два винта внизу располагаются и ещё два сверху, более подробно смотрите на фотографиях ниже), отвернув которые, его легко можно будет снять с автомобиля.
Примечание! На щитке присутствуют кнопки, их можно не отсоединять, а просто когда винты откручены будут, отведите щиток в сторонку (Чтобы не мешал), но если Вам нужно чтобы он полностью был снят с приборной панели, то потянув за эти кнопки, выньте их как это на фото ниже показано, разъёмы которые к ним подсоединяются, протолкните во внутрь и снимите щиток полностью с приборки (Руль ещё вниз полностью опустите, при помощи рычажка который внизу находится, чтобы щиток не во что не упирался во время снятия)!
2) Когда щиток будет отведен, при помощи крестообразной отвёртки выкрутите по два винта которые с боков приборку держат и выпрямив с помощью пассатижей лапки у двух фиксаторов (см. маленькое фото), вытащите комбинацию на себя, в задней части к комбинации крепится два разъёма должны будут (Их отсоедините) и тросик спидометра, если Вы к нему не сможете подлезть и он будет держать комбинацию приборов (Не даст ей вынуться), то от коробки данный тросик отсоедините.
Примечание! Тросик спидометра используется не на всех автомобилях десятого семейства, а только лишь на карбюраторных машинах, при установке комбинации, обязательно его обратно подсоедините или если центральная часть у него будет вся испорчена (Там грани у неё есть, если они сорваны будут), то в таком случае, произведите замну троса на новый!
Установка: Устанавливается комбинация в обратной последовательности, если Вам будет нужно поменять лампочки в ней, воспользуйтесь фотографией и описанием к ней чуть ниже, сами лампы в патронах располагаются, если будет нужно извлечь какую то лампу, то сперва патрон будет нужно вытащить из комбинации (Делается это посредством проворачивания патрона против часовой стрелки), а когда он в руках у Вас будет, просто ухватитесь пальцами за лампу и извлеките её из комбинации приборов и произведите замену.
Дополнительный видео-ролик: Как поменять комбинации или лампочки в ней, Вы можете увидеть наглядно, в ролике, который размещён по ниже:
Подключение маршрутного компьютера
В упомянутой схеме учитывался только один, коричневый провод, ведущий от красной колодки к маршрутному компьютеру, однако этого явно недостаточно. Поэтому проследим, как происходит распиновка здесь.
- Сигнал о расходе топлива от электронного блока управления обозначен зеленым проводом;
- Оранжевый ведет к клемме «15» в замке зажигания;
- Красный с белым – к клемме «30» в замке зажигания;
- Черный, являющийся общим, идущий на массу;
- Показатель скорости соответствует коричневому;
- Плюсовая клемма датчика топлива – зеленый с красным;
- Отвечает за освещение приборной доски белый, он ведет к регулятору освещения.
Следите, чтобы не была повреждена плата, от которой, собственно и зависит бесперебойное считывание информации с вашего ВАЗ 2110, и предоставление ее вам через все те датчики и приспособления, которые вы всегда видите перед собой.
Подключение маршрутного компьютера
В упомянутой схеме учитывался только один, коричневый провод, ведущий от красной колодки к маршрутному компьютеру, однако этого явно недостаточно. Поэтому проследим, как происходит распиновка здесь.
- Сигнал о расходе топлива от электронного блока управления обозначен зеленым проводом;
- Оранжевый ведет к клемме «15» в замке зажигания;
- Красный с белым – к клемме «30» в замке зажигания;
- Черный, являющийся общим, идущий на массу;
- Показатель скорости соответствует коричневому;
- Плюсовая клемма датчика топлива – зеленый с красным;
- Отвечает за освещение приборной доски белый, он ведет к регулятору освещения.
Следите, чтобы не была повреждена плата, от которой, собственно и зависит бесперебойное считывание информации с вашего ВАЗ 2110, и предоставление ее вам через все те датчики и приспособления, которые вы всегда видите перед собой.
Детали панели ваз 2110
| № позиции на рисунке панели ваз 2110 | Расшифровка позиции | Номер детали по каталогу |
|---|---|---|
| 1 | шайба 5 стопорная | 00001-0025981-71 |
| 2 | скоба | 00001-0041897-76 |
| 3 | накладка старой панели приборов ваз 2110 | 21100-5325180-00 |
| 4 | заглушка левая | 21100-5325135-00 |
| 5 | старая панель приборов ваз 2110 в сборе | 21100-5325010-03, 21100-5325010-09, 21100-5325010-14, 21100-5325010-19, 21100-5325010-27, 21100-5325010-28, 21100-5325010-29, 21100-5325010-33, 21100-5325010-34, 21100-5325010-70, 21100-5325010-90 |
| 6 | замок | 21100-5325332-00, 21100-5325332-01 |
| 7 | Винт 3,6х12,7 самонарезающий | 00001-0076691-01 |
| 8 | пружина | 21100-5325338-00 |
| 9 | щиток старой панели приборов ваз 2110 | 21100-5325124-00 |
| 10 | Винт 4,3х15,9 самонарезающий | 00001-0076702-01 |
| 11 | шайба 5 стопорная | 00001-0025991-71 |
| 12 | фиксатор | 21100-5325324-00 |
| 13 | гайка пружинная | 21010-8109137-00 |
| 14 | крышка на панели для монтажного блока | 21100-5325322-00 |
| 15 | Винт 4,3х6,4 самонарезающий | 00001-0076699-01 |
| 16 | кронштейн | 21100-5303086-00 |
| 17 | Винт 4,9х19 самонарезающий | 00001-0076713-07 |
| 18 | заглушка панели ваз 2110 правая | 21100-5325134-00 |
| 19 | пластина | 21100-5325083-00 |
| 20 | Шпилька М6х45 | 00001-0035418-11, 21100-5325396-00 |
| 21 | Гайка М6 с зубчатым буртиком | 00001-0038321-01 |
| 22 | Винт 4,9х31,8 самонарезающий | 00001-0076716-07 |
| 23 | коробка для мелких вещей | 21080-5326016-00 |
| 24 | накладка консоли | 21100-5326014-00 |
| 25 | покрышка | 21100-5326022-00 |
| 26 | Винт М5х30 | 00001-0032748-01 |
| 27 | Гайка М5 с зубчатым буртиком | 00001-0038318-01 |
| 28 | Гайка М6 низкая | 00001-0007259-11 |
| 29 | Шайба 6 стопорная | 00001-0026053-71 |
| 30 | Винт 4,3х9,5 самонарезающий | |
| 31 | шайба 4 стопорная | 00001-0076700-07 |
| 32 | пружина | 21100-5325346-00 |

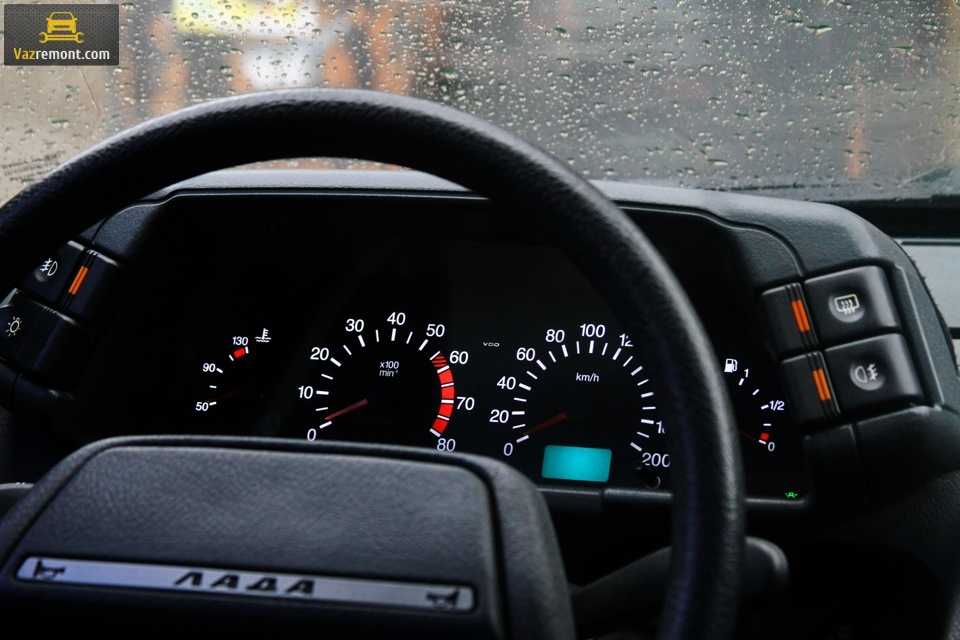

Верхняя часть
Итак, начнем слева направо. Вначале – верхняя часть панели управления:
- Боковая шкала от 50 до 130 и стрелочка. Показывает температуру тосола (антифриза) в системе охлаждения двигателя;
- Почти круглая шкала ( 0 – 80) и стрелочка. Тахометр, показывающий обороты двигателя;
- Две стрелочки вверху практически посредине панели управления – поворотники (вправо, влево);
- Спидометр. Ну уж это устройство, вероятно, всем известно, показывает скорость, с которой двигается автомобиль;
- Боковая шкала со стрелочкой и чаще всего- двумя изображениями заправочной колонки (белым и красным). Вместо красной колонки может быть желтая лампочка. Это – показатель уровня топлива в баке. Если загорается красная колонка (желтая лампочка), значит, в баке осталось совсем мало топлива – не более 7 литров, требуется срочная дозаправка.
Информационные индикаторы панели приборов ВАЗ 2110
Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:
Информационные индикаторы приборной панели Ваз 2110
- Наличие и температура охлаждающей жидкости
- Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
- Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
- Данный дисплей показывает общий/дневной пробег автомобиля.
- Индикатор наличия масла в двигателе.
Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.
Обозначения индикации
Как известно, все лампочки на панели управления зажигаются в момент включения зажигания, а затем, когда уже работает двигатель, большинство из них гаснет. А вот когда какая-то остается гореть, или моргает, это не может не настораживать, ведь далеко не все сразу могут сообразить, на какие неисправности это указывает, какой из систем нужен срочный ремонт.
Рассмотрим обозначения панели приборов ВАЗ 2110. Следует знать, что независимо от того, панель нового или старого образца стоит на вашей машине, обозначения практически одинаковы, но вот расположены индикаторы могут быть немного по-разному.

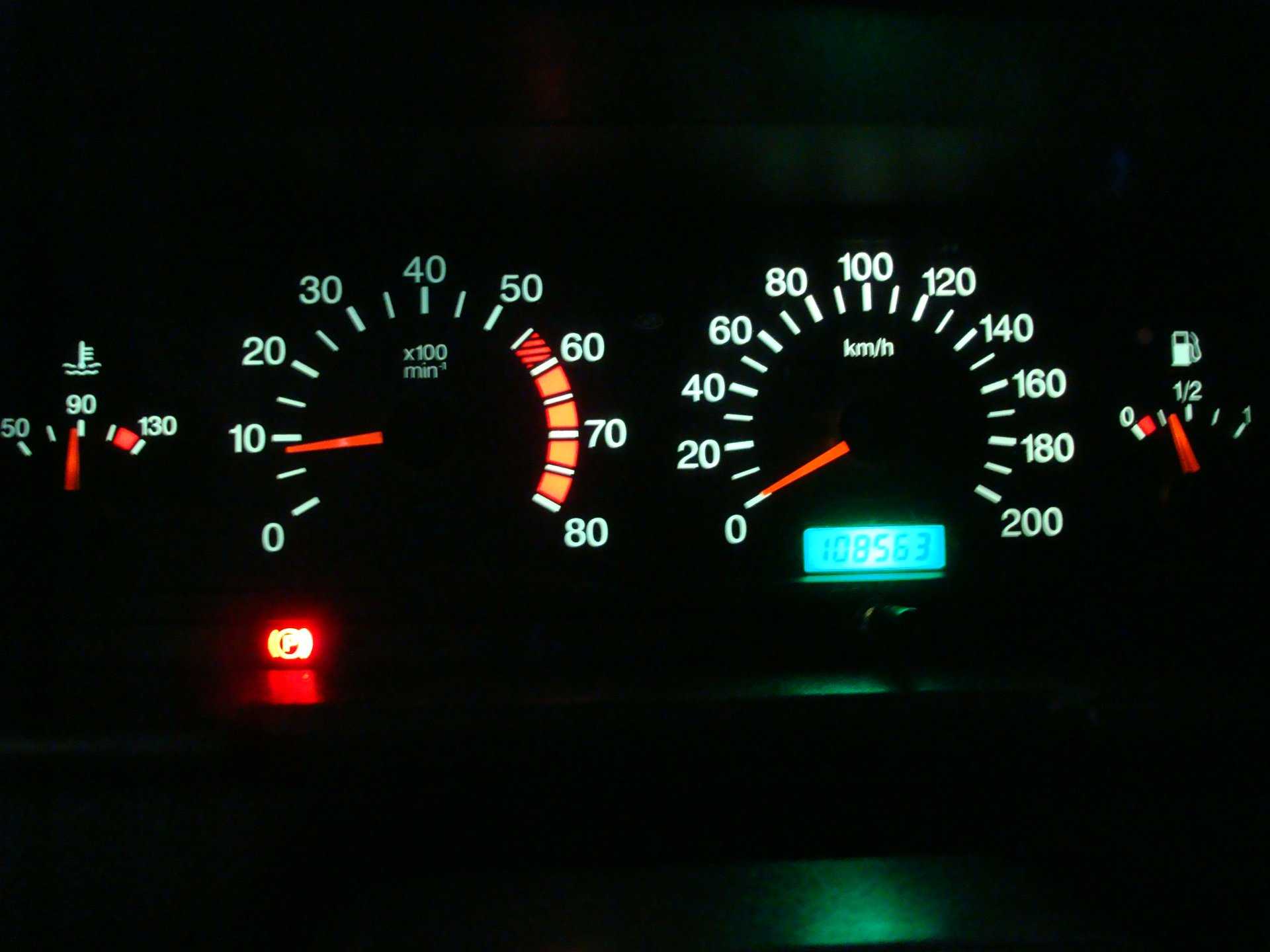

Панель приборов ВАЗ 2110
Глубокая доработка
Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.
Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.
Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.
Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

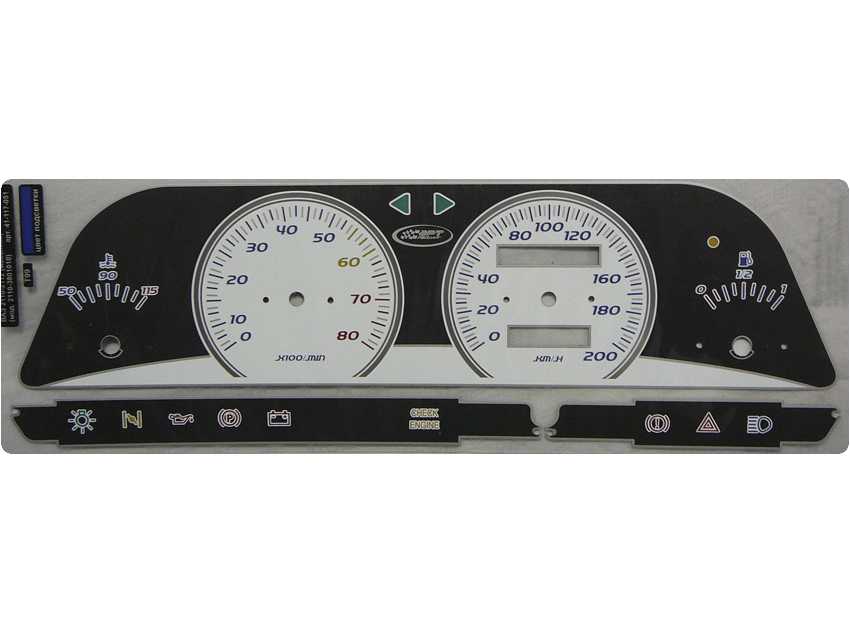

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.
Знания о подключениях
Прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется очень трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.
На самом деле, в распиновке приборной панели ВАЗ 2110 не так трудно разобраться, но существуют свои отличия между машинами выпущенными в разные годы и на разных заводах. Есть старого образца, есть такая, на которой находится механический одометр, и нового (Евро) образца, поэтому есть различия и в распиновке приборной доски, в зависимости от типа, к какому она принадлежит.
Снятие и доработка
Вот вкратце – устройство и значки панели управления. Если она по какой-то причине отказала, не стоит сразу впадать в панику. Чаще всего причина в отсутствии в каком-либо месте контактов в проводке. Но конечно, при желании можно полностью поменять или сделать тюнинг панели.

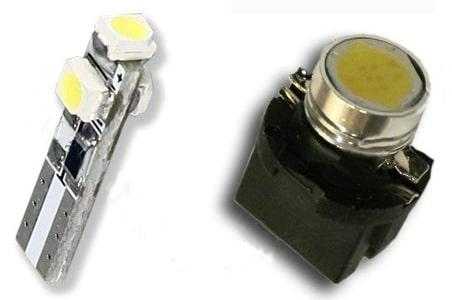

Например, сняв накладку, заменить лампочки более яркими светодиодами. Такая панель работает ярче и сигналы, подаваемые автомобилем, будут заметнее для водителя. При желании можно установить и более солидную европанель, которая преобразит салон.
Чтобы снять панель, нужно:
- Отсоединить провод «-» АКБ;
- Снять щиток, открутив винты;
- Снять крепления панели управления к накладке, вынуть из гнезда приборную комбинацию;
- Снять стеклянную маску;
- Отсоединить провода с колодкой;
- Внести изменения в панель приборов или заменить ее новой. Собирать все в обратном порядке.
Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.
Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?
Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.
Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.
Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.
Начнём по порядку.
1 — Температура охлаждающей жидкости, в градусах Цельсия.
2 — Тахометр, обороты двигателя.
5 — Спидометр, скорость автомобиля в км/ч.
6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.
7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.
8 — Контрольная лампа включения габаритов.
9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.
10 — Включение дальнего света.
11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).
12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.
13 — Контрольная лампа аварийной сигнализации — «аварийка».
14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.
15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).
16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.
17 — Индикатор включения стояночного тормоза.
18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.
19 — Лампочка воздушной заслонки (на карбюраторных двигателях)
Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.
— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.
— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.
— Сигнализатор непристёгнутого ремня — это понятно из рисунка.
С другой стороны сверху:
— Низкий уровень моторного масла
— Низкий уровень омывающей жидкости
— Повышенная температура охлаждающей жидкости
Вот такой получился обзор.
Если загорится какая то лампа и запикает сигнал, не впадайте в панику.
Обычно это мелочи.
Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.
Замена Лампочек Приборной Панели Ваз 2110
Замена лампочек на приборной панели ВАЗ 2110 самостоятельно
Установка панели приборов на ВАЗ 2110
Панель приборов ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Он сделан из обычных пластиковых свойств.
Наличие большого количества лампочек приводит к тому, что время от времени необходимо создавать их замену. Многие водители хотят заменить стандартную заводскую панель ВАЗ 2110 на более современную.
В статье предлагается, как это сделать. замена Лампочки ВАЗ 2110 на приборной панели и как сделать ее более эстетичной.
Особенности панели приборов ВАЗ 2110
ВАЗ 2110 панель приборов
В состав панели приборов ВАЗ 2110 входят:
1. указывает температуру воды для охлаждения. Если стрелка этого указателя попадает в красноватую область шкалы, это указывает на перегрев двигателя.
Обратите внимание на работу электрического вентилятора и термостата системы охлаждения. Совет: не запускайте двигатель в режиме перегрева
Температура воды выше 110 ° С
Совет: не запускайте двигатель в режиме перегрева. Температура воды выше 110 ° С.
2. тахометр. Показывает приблизительную частоту, с которой коленчатый вал двигателя вращается.
Чтобы получить реальное значение единой скорости, вам нужно умножить стрелку устройства на 100. Направление стрелки в красноватой зоне означает, что двигатель работает на слишком высокой частоте, что опасно для машины, чтобы продолжать движение.
На фото показана установка лампочек на панели:
- Позиции 1. используются для выделения стрелок и шкал устройства.
- Позиции 2. самые маленькие по размеру используются в желтых индикаторах и бордовых будильниках. Эти лампочки устанавливаются без резиновых колпачков. Фильтры подходящих цветов уже встроены в аккуратные.
- Позиция 3. имеет средний размер, который используется для указания низкого уровня бензина, только когда стрелка находится в нуле. Выгорает очень периодически.
Установка лампочек в панель
Весь набор устройств крепится двумя винтами в соответствующем гнезде панели приборов. Его соединения были сделаны путем монтажа печатной платы с фольгированным гетинаксом. Плата отлично прикреплена к задней части корпуса.
Совет: показания могут быть сброшены, только когда автомобиль стоит на месте.

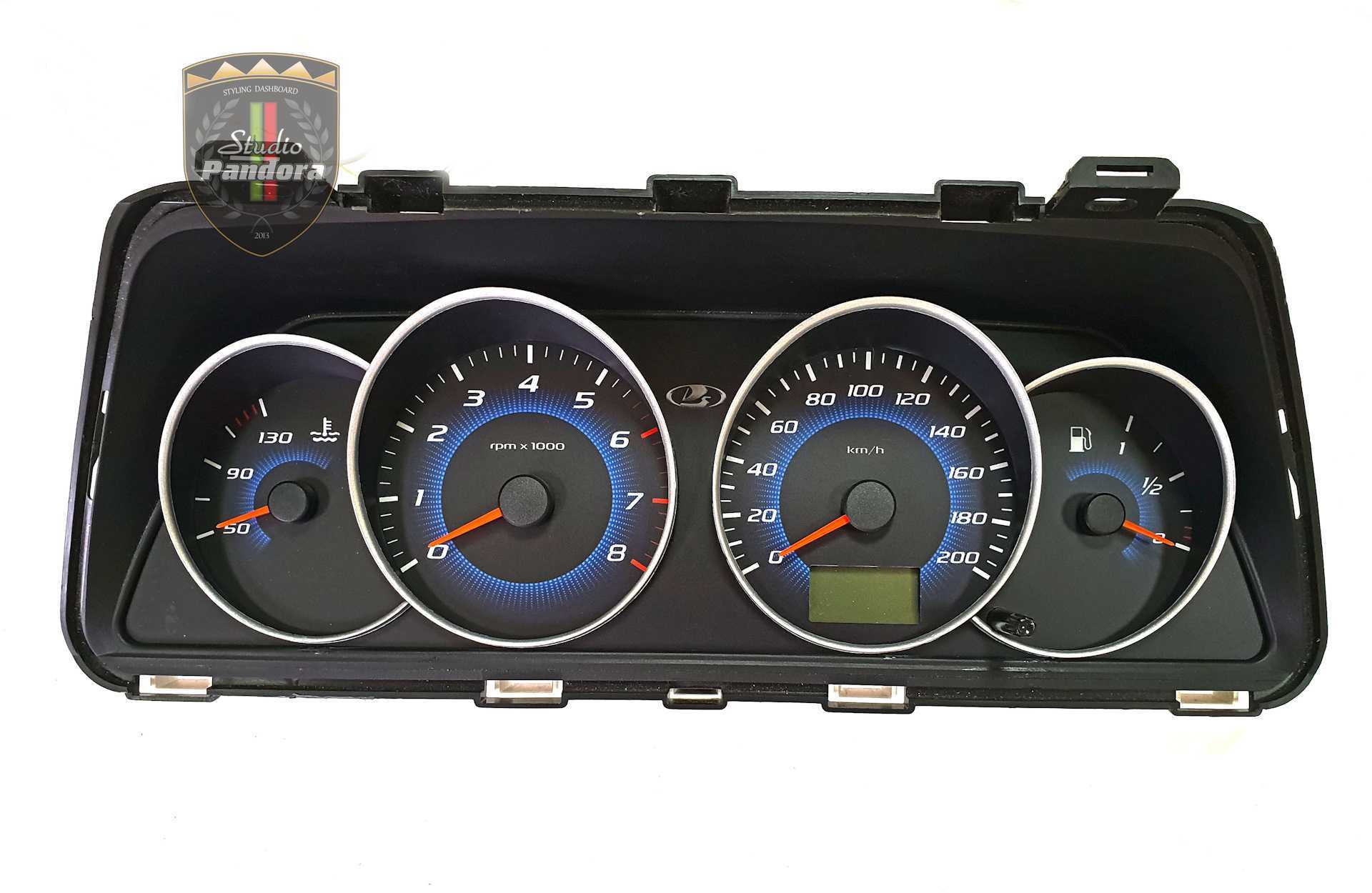

Последние модели ВАЗ 2110 поставляются с электрической приборной панелью. Он содержит все компоненты и индикаторы, значки и лампы.
Как заменить подсветку на приборной панели
- Рулевое колесо опускается.
- Два верхних винта откручиваются, декоративная пластина вытаскивается.
- Три винта приборной панели откручиваются.
Управление видео от замена
экран устройства включенВАЗ 2110 -2112 сделай сам. примерзамена .
Замена лампочек на приборной панели ВАЗ 2110 12
Поддержите лайк, оставьте свои комментарии, мы сделаем исключительно контент Patsan. Следующее видео будет о.
Совет: трос спидометра не позволяет аккуратно тянуть его. Чтобы отсоединить его, его сначала выкручивают из коробки, удерживающее кольцо отводят в сторону и вытягивают кусок кабеля, который затем проталкивают в кабину. Часть подгонки натягивается на себя, а трос удобно отсоединяется от спидометра.
- Кабель остается на месте, аккуратность устраняется, все электрические разъемы отключены.
- Картридж вращается против часовой стрелки и снимается лампой. Бесполые луковицы.
- После замены лампочек в приборная доска ВАЗ 2110, сборка узла производится в обратном порядке.
Как заменить подсветку центральной консоли
При использовании автомобиля лампы, расположенные на центральной консоли ВАЗ 2110, могут выйти из строя. В этом случае замена ламп на приборной панели ВАЗ 2110 совсем несложная. Цена низкая.
Для этого вам понадобится:
- Отрицательный вывод отсоединен от аккумулятора и привода на тросе спидометра.
- Внешний выключатель света выключен. Для этого удалите элемент с помощью плоской отвертки.
Разъем отсоединяется от выключателя и вдавливается в подложку. инструмент панель.
Какой из проводов куда ведет

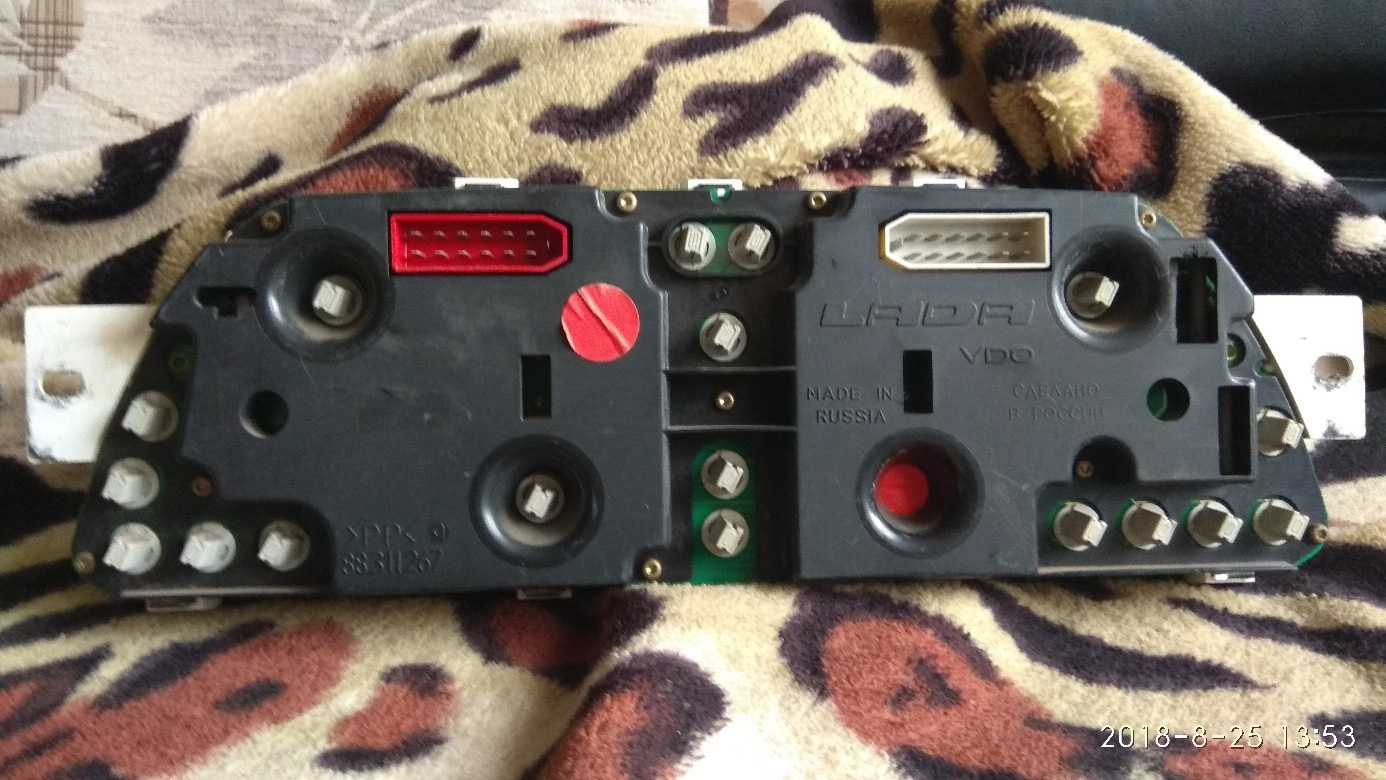

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:
- указатель уровня топлива;
- лампы освещения щитка;
- контроль правого и левого поворотов (по отдельности);
- тахометр;
- колодка со множеством штекеров;
- указатель температуры охлаждающей жидкости.
Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:
- дальнего света;
- «аварийки»;
- CHECK ENGINE;
- заряда аккумулятора;
- стояночного тормоза;
- давления масла;
- воздушной заслонки (для моделей с карбюратором);
- работы наружного освещения.
Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

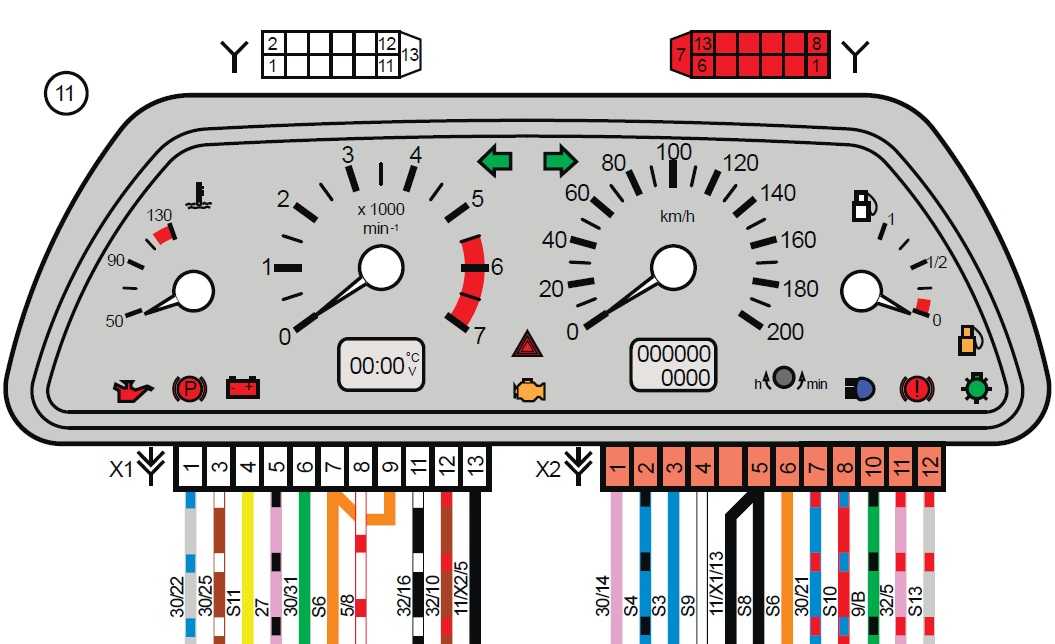

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):
- Массовый провод черного цвета.
- Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
- Желтый – высоковольтная подача на тахометр с катушки.
- Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
- Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
- Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
- Данный разъем не имеет цвета, он идет на дроссельную заслонку.
- Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
- 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
- Аналогично предыдущему разъему.
- 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
- Вывод к клемме D генератора – коричнево-белый провод.
- Серый с синим – провод, идущий к датчику давления масла.
В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:
- Красно-синий – ведет к датчику внешней температуры.
- Оранжевый – следует к предохранителю питания F19 + 12 вольт.
- 2 массовых провода черного цвета.
- Белый – ведет к выключателю освещения приборов.
- Синий – к указателю правого поворота.
- Сине-черный – к указателю левого поворота.
- Сине-розовый – к датчику уровня тормозной жидкости.
- Коричневый – ведет к бортовому компьютеру.
- Серый – к спидометру.
- Розовый – к указателю уровня топлива.
- 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
- Сине-белый – к выключателю аварийной сигнализации.
- Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.
Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):
- черный;
- красно-коричневый;
- желтый;
- красно-белый;
- зелено-белый;
- 2 провода коричневого цвета;
- пустой;
- красно-белый;
- синий;
- оранжевый;
- сине-коричневый;
- бело-коричневый;
- сине-серый.
Как видим, определенные отличия все-таки есть, пускай даже и небольшие
Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки
Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.
Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.
Тюнинг панели приборов ВАЗ 2110
Как самому сделать тюнинг панели приборов ВАЗ и заменить свет ламп на более приятный.
Находясь в автомобиле, водитель чаще всего смотрит на панель приборов, чтобы посмотреть на показатели датчиков, которые отвечают за его работу. Вот почему подсветка приборов не должна оказываться влияние на глаза. Однако на многих моделях ВАЗ изготовителем устанавливается желтая или бледно-зеленая подсветка, которая при продолжительных поездках может привести к сильной усталости глаз. Поэтому лучше сделать тюнинг панели приборов и заменить её свет на более комфортный.
Для начала требуется осуществить выбор нового цвета приборной панели. Это определяется лишь вашей фантазией. Сегодня в продаже можно увидеть световые элементы, имеющие любой цвет, выбирая которые надо учитывать несколько важных моментов. При ежедневном использовании машины или совершении долгих поездок, лучше воспользоваться белой мягкой подсветкой, не напрягающей глаза. Если авто применяется редко, можно пользоваться лампочками светло-зелёного или другого не сильно напрягающего глаза цвета.
Произведите разборку торпеды и демонтаж приборной панели. Открутите саморезы, крепящие торпеду на кузове авто. Их расположение и количество можно найти в руководстве к вашему авто. На некоторых моделях чтобы снять приборную панель необходимо осуществить отсоединение накладки, затем опустить вниз до предела рулевую колонку.
Далее для тюнинга панели приборов, открутите болты, расположенные под накладкой. С помощью лезвия плоской отвертки, надо поддеть комбинацию приборов, чтобы ее вытащить. Соблюдайте аккуратность, чтобы не осталось сколов на поверхности стекла.
Все колодки отсоедините от проводов, подключенных к разъемам расположенных сзади приборной доски. Выполните предварительную маркировку колодок, чтобы они не перепутались местами в процессе обратной сборки.
На тыльной стороне открутите все болты. Затем надо аккуратно отсоедините пластиковую прокладку и стекло. Можно не производить демонтаж стрелок приборов, однако вся работа должна осуществляться аккуратно, не задевая и не сбивая их, так иначе вам нужно будет производить выставление и настройку датчиков.
На обратной стороне микросхемы надо найти, как располагаются все лампочки или светодиоды. Чтобы обеспечить точность их надо обвести черным маркером или фломастером только не толстым. Затем надо аккуратно отпаять их от микросхемы.
Возьмите новые световые элементы. Их надо проверить, используя адаптер или аккумулятор. Лучше пользоваться светодиодами, они потребляют намного меньше энергии и обладают гораздо более долгим сроком службы. Также надо произвести тщательный осмотр металлических усиков на каждом диоде, которые должны быть целые.
Установите 2 усики диода в отверстии микросхемы, оставшемся от прежнего светодиода или патрона лампы. Произведите аккуратную запайку усиков с задней части микросхемы. Используя эту схему, произведите установку всех диодов.
Соберите плату микросхемы в обратной последовательности. Вам надо завести машину и включить габариты или ближний свет, для проверки работоспособности новых светодиодов.
А как вам такой вариант?
Существуют и готовые тюнинговые панели для ВАЗ всех моделей. Но они значительно дороже, чем вариант «сделай сам», хотя качество сборки будет на порядок выше. Ведь не все мы рождены с паяльником в руках)))
Стоимость готовых панелей начинается где-то в районе 7.000 и выше.
Но останавливаться на одном лишь тюнинге панели, естественно никто не будет. Поэтому, лично я бы следующим шагом сделал бы замену сидений или как минимум чехлов на них. Сейчас куча разных вариантов хороших чехлов, даже можно купить авточехлы оптом, а потом продавать в своём городе. Знаю, в регионах тяжело найти путёвые чехлы, один китайский ширпотреб, поэтому спрос будет.
Удачных результатов!
LADATUNING.NET
Почему не работает спидометр на ВАЗ 2110, 2111, 2112
Спидометр автомобиля – важная составляющая безопасной и комфортной поездки. Каждый владелец автомобиля знает, для чего предназначен этот прибор, но не каждый может сразу разобраться в причине, из-за которой перестал работать спидометр. А это неприятная вещь, когда указатель скорости движения показывает неверные цифры или вовсе перестал функционировать. Высока вероятность превысить скорость и получить штраф от сотрудника ГИБДД. Или вовсе не вписаться в поворот. Во избежание этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, ведущие к его поломке.
Инструкция к панели приборов ВАЗ 2110 (старого и нового образца)
Как и в любой другой машине, панель приборов ВАЗ 2110 призвана отображать общее состояние автомобиля, показывать устойчивую работу или неполадки в его главных системах, а также – скорость движения, уровень топлива, т.п.
Однако, как показывает практика, не для всех панель управления – открытая книга. Рассмотрим ее устройство,инструкция и описание лампочек индикации у панели нового и старого образца.
Обозначения индикации
Как известно, все лампочки на панели управления зажигаются в момент включения зажигания, а затем, когда уже работает двигатель, большинство из них гаснет. А вот когда какая-то остается гореть, или моргает, это не может не настораживать, ведь далеко не все сразу могут сообразить, на какие неисправности это указывает, какой из систем нужен срочный ремонт.
Рассмотрим обозначения панели приборов ВАЗ 2110. Следует знать, что независимо от того, панель нового или старого образца стоит на вашей машине, обозначения практически одинаковы, но вот расположены индикаторы могут быть немного по-разному.
Панель приборов ВАЗ 2110
Верхняя часть
Итак, начнем слева направо. Вначале – верхняя часть панели управления:
- Боковая шкала от 50 до 130 и стрелочка. Показывает температуру тосола (антифриза) в системе охлаждения двигателя;
- Почти круглая шкала ( 0 – 80) и стрелочка. Тахометр, показывающий обороты двигателя;
- Две стрелочки вверху практически посредине панели управления – поворотники (вправо, влево);
- Спидометр. Ну уж это устройство, вероятно, всем известно, показывает скорость, с которой двигается автомобиль;
- Боковая шкала со стрелочкой и чаще всего- двумя изображениями заправочной колонки (белым и красным). Вместо красной колонки может быть желтая лампочка. Это – показатель уровня топлива в баке. Если загорается красная колонка (желтая лампочка), значит, в баке осталось совсем мало топлива – не более 7 литров, требуется срочная дозаправка.
Нижняя часть
Рассмотрим индикаторы внизу панели управления. Если они не горят, значит – машина работает нормально, а когда загорается любая из них – это указывает на неисправности в тех или иных узлах.Чаще всего это сигнал того, что необходим ремонт, и чем быстрее – тем лучше. Слева направо:
- Крайний слева внизу индикатор — лампочка воздушной заслонки (если у вас карбюраторный двигатель);
- Значок в виде масленки. Если эта лампочка работает, значит, в двигателе недостаточное давление масла. Сигнал тревожный. Нужно остановиться, отыскать причину;
- Круглый значок с буквой Р внутри, на панели управления указывает на то, что у вас включен стояночный тормоз, который, как известно, следует отключать, трогаясь с места;
- Указатель неисправности, связанной с генератором или аккумулятором (на индикаторе условное изображение аккумулятора). Возможно, не работает зарядка аккумулятора от генератора, есть обрыв в цепи, ослаб или оборвался ремень генератора. В любом случае, нужно ваше вмешательство и ремонт, иначе неприятностей не избежать;
- Если работает двигатель, а при этом на панели управления горит индикатор Check Engine – это самое неприятное для водителя, поскольку указывает на серьезные неисправности в работе двигателя. Вообще при загорании этого индикатора рекомендуется прекратить движение, выключить двигатель. Скорее всего, ему нужен ремонт;
- Обычно над Check Engine располагается красный треугольник. Он горит тогда, когда работает «аварийка» — знак аварийной сигнализации;
- Лампочка с изображением фары указывает на то, что включен дальний свет. Предназначена для управления светом фар: при появлении встречного автомобиля не забудьте переключиться на ближний свет;
- Весьма важный значок индикации, который имеет передняя панель (в красном кружочке) – сигнал о том, что недостаточно тормозной жидкости. Возможно, она где-то подтекает, что желательно выяснить как можно скорее и при необходимости провести срочный ремонт, пополнить уровень;
- Значок горящей лампочки – это контроль за включением габаритов;
- Кроме указанных лампочек передняя панель управления имеет указатели времени (и кнопку для того, чтобы выставлять часы и минуты) а также дисплей, на котором отражается общий и дневной пробег. На панели нового образца этот дисплей может быть узким.
Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет
Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:
- Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
-
Далее снимаем крышки с обеих сторон.
- Снимаем заглушку возле ручника.
- Откручиваем шурупы слева и справа центрального тоннеля.
- Откручиваем саморезы сзади центрального тоннеля.
-
Снятие пластика центрального тоннеля.
- Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
-
Снимаем чехол ручки кпп.
-
Гаечным ключом откручиваем воздуховод обогрева салона.
- Снятие воздуховода.
- Откручиваем крепления центральной панели спереди.
-
Откручиваем крепления центральной панели сзади.
- Окончательно снимаем панель.
- Свинчиваем саморезы бардачка.
-
Осуществляем снятие бардачка.
- Отсоединяем провода подсветки бардачка.
- Откручиваем шурупы внутри пространства на месте бардачка.
-
Откручиваем оставшиеся саморезы по сторонам торпеды.
- Откручиваем болты торпеды следующим образом как на фото.
- Снятие воздуховода.
-
Откручиваем гайку на торпеде под воздуховодом.
- Спускаем торпеду со шпилек.
- Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.
Особенности приборной панели автомобиля ВАЗ 2110
Приборная панель ВАЗ 2110
Комбинация на торпеде автомобиля ВАЗ 2110 приборной панели включает:
1 – показывает температуру охлаждающей жидкости. Если стрелка этого указателя переходит в красную зону шкалы, это говорит о перегреве двигателя
Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения
- 2 – тахометр. Показывает примерную частоту, с которой вращается коленвал двигателя. Чтобы получить истинное значение частоты вращения агрегата нужно показание стрелки прибора умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает на повышенной частоте, что опасно для продолжения движения автомобиля.
- 3 – спидометр. Положение стрелки указывает на примерную скорость движения авто в км/час.
- 4 – показывает уровень топлива.
- 5 – кнопка для сбрасывания на счетчике суточного пробега.
- 6 – дисплей для счетчика суточного пробега и одометра.
- 7 – дисплей для указания времени.
На фото показана установка лампочек на панели:
- Позиции 1 – применяются для подсветки стрелок приборов и шкал.
- Позиции 2 – самые маленькие по размерам применяются в желтых индикаторах и красных сигнальных. Такие лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
- Позиция 3 – имеет средний размер, применяется для указания низкого уровня бензина, в момент, когда стрелка на нуле. Перегорает очень редко.
Установка лампочек на панели
Последние модели ВАЗ 2110 комплектуются электронной приборной панелью. На ней содержатся все компоненты и контрольные индикаторы, значки и лампы.
Какие лампы установлены и сколько их
Подсветка панели приборов ВАЗ и индикация состояния агрегатов автомобиля осуществляется при помощи ламп накаливания 12 В 1.2 Вт, которые установлены в патрон 2W2. Лампа вытаскивается из патрона легко – нужно просто потянуть её пальцами, она может быть приобретена как отдельно, так и с патроном. Всего для подсветки и индикации в приборке для ВАЗ 2110 используется 20 ламп, и стоят они недорого – 5-10 руб. (на момент написания) в зависимости от бренда (без патрона).
При желании вместо ламп накаливания можно установить в панель приборов ВАЗа светодиодные – они выпускаются на то же напряжение с таким же типоразмером и могут быть как с патроном, так и без. Кстати, в последних модификациях десятки ВАЗ устанавливал уже светодиодные источники света.
Чем светодиоды лучше?
В первую очередь у них больший срок службы (до 20-30 000 ч вместо 1 000 для ламп накаливания). Они не боятся вибраций и в 8 раз экономичнее. Но за все это надо платить в буквальном смысле слова: стоят светодиодные лампочки в разы дороже своих обычных аналогов накаливания. Если учесть, что в панели ВАЗа их 20, то сумма получится немалая.
Будьте осторожны с контрольной лампой генератора, по обратной связи от наших читателей её лучше менять только на такую же.
