Как снять форсунки на ваз 2114

Как прочистить форсунки на ВАЗ 2113-ВАЗ 2115?

Примечание! Вы наверное уже знаете что есть два способа прочистки форсунок, первый способ заключается в ультразвуковой их чистки, очень действенный способ но и были случае когда форсунки просто у людей выходили из строя, это может быть из-за неопытности работников автосервиса в первую очередь (Просто такая чистка выполняется только в автосервисе на специальном приборе и в домашних условиях вы её никак не выполните) ну и во вторую очередь, сам прибор которым они производят чистку работает неправильно (Если всё будет нормально и будет соблюдаться технология чистки, то ничего с вашими форсунками и не случится), второй способ выполняется уже в домашних условиях и так же если к нему подойти с нормальной жидкостью для карбюратор (Не слишком едкой) то и в этом случае с форсунками у вас ничего не случиться, данный способ мы и опишем в этой статье.

1) Приступим к самой работе, в начале вам снять понадобиться топливную рампу и после чего с неё сами форсунки снять будет нужно, как всё это сделать читайте в статье под названием: «Замена топливных форсунок на ВАЗ» (В этой статье на которую дана ссылка ещё описано как можно проверить производительность форсунок, вы эту проверку тоже проведите и возможно вам даже и не нужно будет их чистить, если они одинаковый уровень топлива во все ёмкости выплеснут), после снятия подготовьте рабочее место которое должно быть не слишком грязное (Лучше всего какую ни будь тряпочку положите и на неё после этого сами форсунки положите) и подготовьте так же все инструменты которые нужны будет, но вы ещё учитывайте тот факт что рядом аккумулятор должен быть, поэтому рядом с автомобилем всю работу проводите.

Примечание! Кстати зарядным устройством ещё аккумуляторную батарею можно заменить, так даже более удобней выйдет, в общём берёте любое зарядное устройство (От старых телефонов лучше использовать) и подсоединяете к нему два провода (К его кончику, изо-лентой оба контакта примотать нужно, чтобы они держались) и эти же два провода будут идти на форсунку при её чистки (Об этом чуть позже)!

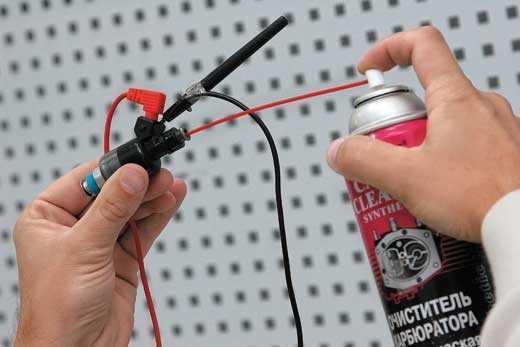

2) Теперь возьмите сам очиститель и уберите с него верхний колпачок, после этого заднюю часть форсунки на торчащий ниппель из под очистителя посадите (Плотно сажать её нужно, чтобы при проведения работы форсунка не слетела) как это на фото ниже показано и преступайте к проведению работ, если вы выполняете все работы при помощи АКБ то сразу хотим отметить что она даёт ток на 12 Вольт, поэтому будьте аккуратны, не спалите форсунку (Просто долго не держите контакты, чтобы форсунка работала и всё у вас будет нормально, по секунд 10-20 будет достаточно), если же вы помощью зарядного устройства воспользовались, то мы уже про то как его подключить вам всё сказали, а именно в пункте 1 в « Примечание! » всё описали, поэтому насчёт АКБ пару слов скажем, к нему тоже подсоединить два этих провода нужно и один из проводов на клемму минус кинуть, а другой на плюс и можно уже после этого эти провода к форсунке подсоединять, более подробней об этом читайте в пункте ниже.

3) В заключение эти два провода к контактам форсунки подсоединить придётся (Там всего два контакта на ней будет выведено, наглядно смотрите на фото ниже), при подсоединении долго их не держите (Когда подсоедините, форсунка начнёт распылять очиститель), а иначе форсунку спалите и она работать перестанет, продолжать операцию нужно до того пока вы не увидите как форсунка начнёт нормальной струёй (Сильной) распылять топливо, поэтому как только струя начала нормально бить, сразу прекращайте работу и переходите к другой топливной форсунки.

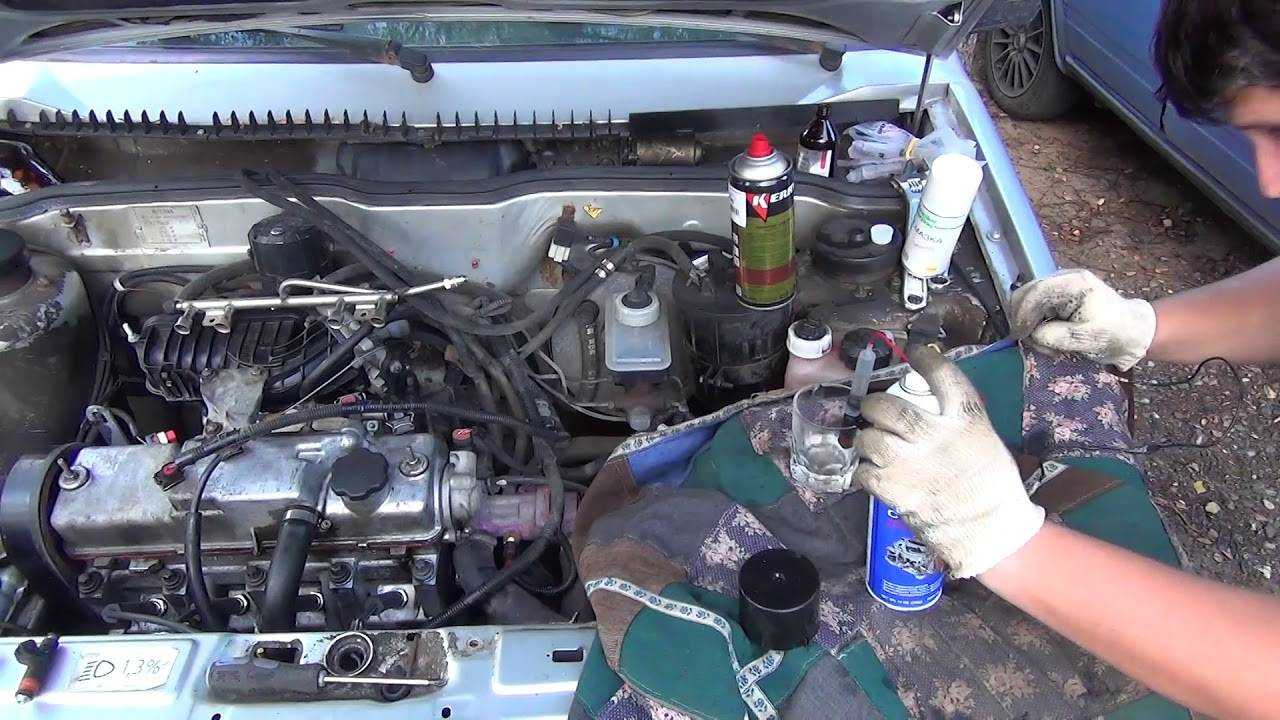

Дополнительный видео-ролик: Увидеть процесс чистки топливных форсунок при помощи зарядного устройства для телефона, вы можете в ролике который расположен ниже:

Примечание! А точно такой же процесс чистки топливных форсунок но только уже с использованием аккумуляторной батареи, вы можете в другом ролике, который тоже размещён ниже:

Чистка форсунок на ВАЗ-2113, 2114, 2115 своими руками

Важным элементом во всей системе двигателя являются форсунки. Они отвечают за впрыск топлива, а значит, от срока их жизни зависит и работа всего двигателя.

Форсунки могут придти в негодность из-за многих факторов. Сами по себе форсунки ВАЗа 2114 служат примерно 100-120 тысяч километров.

Однако это при соответствии бензина нормам Европы, а в России нормы зачастую не соблюдаются, из-за чего форсунки выходят из строя уже через 60-80 тысяч километров, ато и раньше.

Выход форсунок из строя может неблагоприятно сказаться на многих системах автомобиля. Однако срок работы форсунок можно увеличить, если своевременно проводить их чистку.

Для чего нужна чистка форсунок:

• для продления жизни форсунок;
• грязные форсунки увеличивают расход топлива и снижают динамические показатели автомобиля.

Иными словами, чистка форсунок поможет машине ехать «ровнее».

Неисправности форсунок

Понять, что форсунка требует чистки, можно по следующим признакам:

• нестабильная работа двигателя;
• ножиданный резкий прирост расхода топлива;
• пропуски зажигания при холостом ходе;
• понижение скорости разгона автомобиля, когда педаль полностью вжата в пол.

Помните, что при этих признаках форсунка может уже быть нерабочей, поэтому необходимо проверить ее работоспособность перед чисткой. Проверяется это так – при работающем, но холодном двигателе нужно просто потрогать форсунки – они должны пульсировать.

Также есть другой способ – автомобилю добавляют холостых оборотов, после этого ослабляют колпачковые гайки на форсунках – результатом этого должно стать сбавление оборотов, если этого не происходит, то форсунку нужно чистить.

Однако гораздо разумнее проводить чистку форсунок загодя перед появлением проблем. Своевременная профилактика намного выгоднее чистки при возникновении проблем. Поэтому поговорим о процессе замены форсунок.

Замена форсунок

Разумеется, в автосервисе вам могут заменить форсунки. Цена на эту услугу начинается от 1500 рублей. Однако для экономии времени и финансов имеет смысл менять форсунки самостоятельно.

Снятие форсунок своими руками

Вот простой алгоритм снятия форсунок, который смогут выполнить все автовладельцы.

1.Отсоединить минусовую клемму от аккумулятора

2.Взять два ключа на 17 и стравить давление топлива, посредством отворачивания штуцеров топливных трубок.

3.Отделить электрический разъем от топливной рампы.

4.Взять крестообразную отвертку, отвернуть винт на кронштейне, на который крепятся топливные трубки, и снять его.

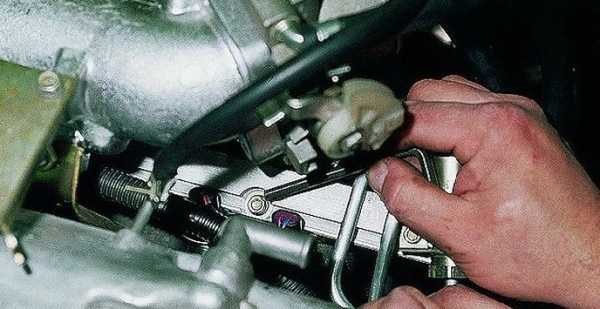

5.Шестигранником на 5 отвернуть два винта на креплении топливной рампы

6.Продвинуть рампу по направлению оси форсунок, достать из двигателя все 4 форсунки и извлечь рампу в сторону левого борта ваза.

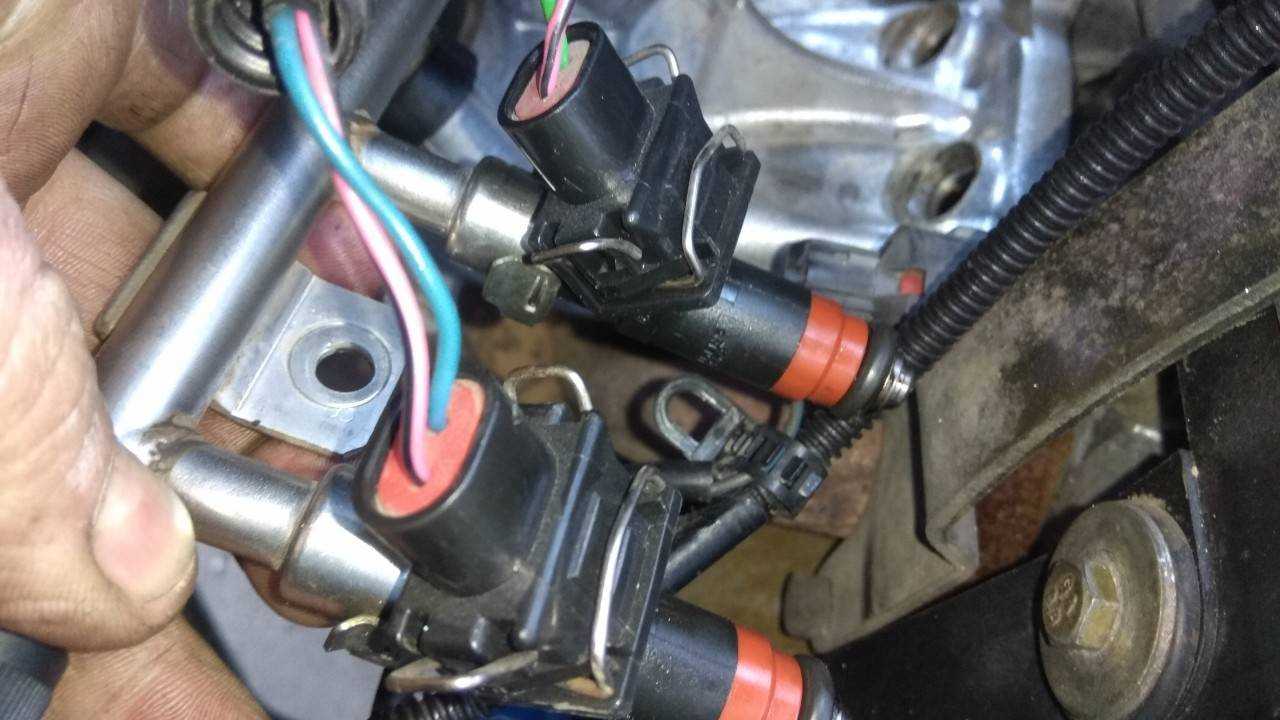

7.Нажать на пружинную скобу (1), находящуюся на форсунках, отодвинуть ее, и отключить электрический разъем (2)

8.Используя отвертку, передвинуть фиксатор форсунки вдоль рампы и снять его (на новых рампах, скоба просто снимается).

9.Достать форсунку из отверстия на рампе, чуть покачивая ее из стороны в сторону.

10.Снять уплотнительные кольца, которые находятся на корпусе форсунки и распылителе, используя тонкую отвертку

Вот и все, теперь форсунки готовы к прочистке.

Чистка форсунок своими руками

Для чистки понадобится изолента (проволка), чтобы закрепить стыки, средство для чистки карбюратора в баллончике, шприц и тонкая трубка. Алгоритм чистки такой.

1.Вставить трубку в кэп (насадку) баллончика 2.Конец трубки вставить в отверстие шприца (без иглы) 3.Конец шприца присоединить к форсунке

4.Начать впрыскивать средство через трубку, имитируя впрыск топлива.

Впрыскивать нужно до тех пор, пока выходящая струя не станет ровной и чистой. Тогда это будет значить, что форсунка чиста.

Другой способ, если у вас есть рядом АКБ, то можно попробовать подать обычными проводами напряжение на форсунку (полярность не играет роли) имитируя их работу и одновременно распылять жидкость для очистки карбюратора.

После этого нужно надеть новые уплотнительные кольца и можно начинать сборку, предварительно проверив сопротивление, которое должно быть в пределах 11-15 Ом. Собрать форсунки назад следует в обратном порядке разбора.

Теперь у вас есть чистая форсунка. Срок ее работы, а значит, срок нормальной работы двигателя увеличен.

Как почистить форсунки на ВАЗ 2114

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Система питания двигателя ВАЗ 2114.

На фото поз. 2 изображена топливная рампа ВАЗ 2114 на которой установлены поз.1 четыре форсунки, собственно которые и необходимо почистить.

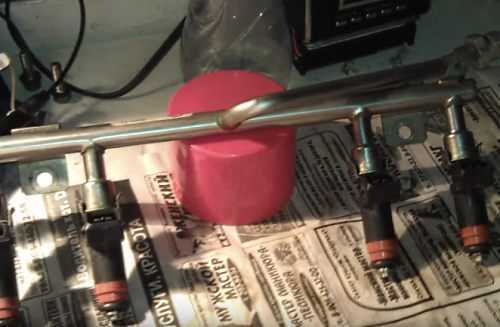

Вот фото демонтированной топливной рампы и форсунок:

Когда необходимо чистить форсунки?

Форсунки рекомендуется почистить если:

• нестабильно работает двигатель,
• повысился расход топлива,
• имеются пропуски зажигания при холостом ходе,
• ухудшилась динамика автомобиля.

Как снять форсунки на Ваз 2114?

На разных автомобилях форсунки снимаются по разному, однако, как правило принцип один.

1. Первым делом отключите АКБ.
2. Далее открутите два винта под шестигранник на 5.

1. С помощью пробки штуцера (находится слева рампы, поз.3) спустите давление.

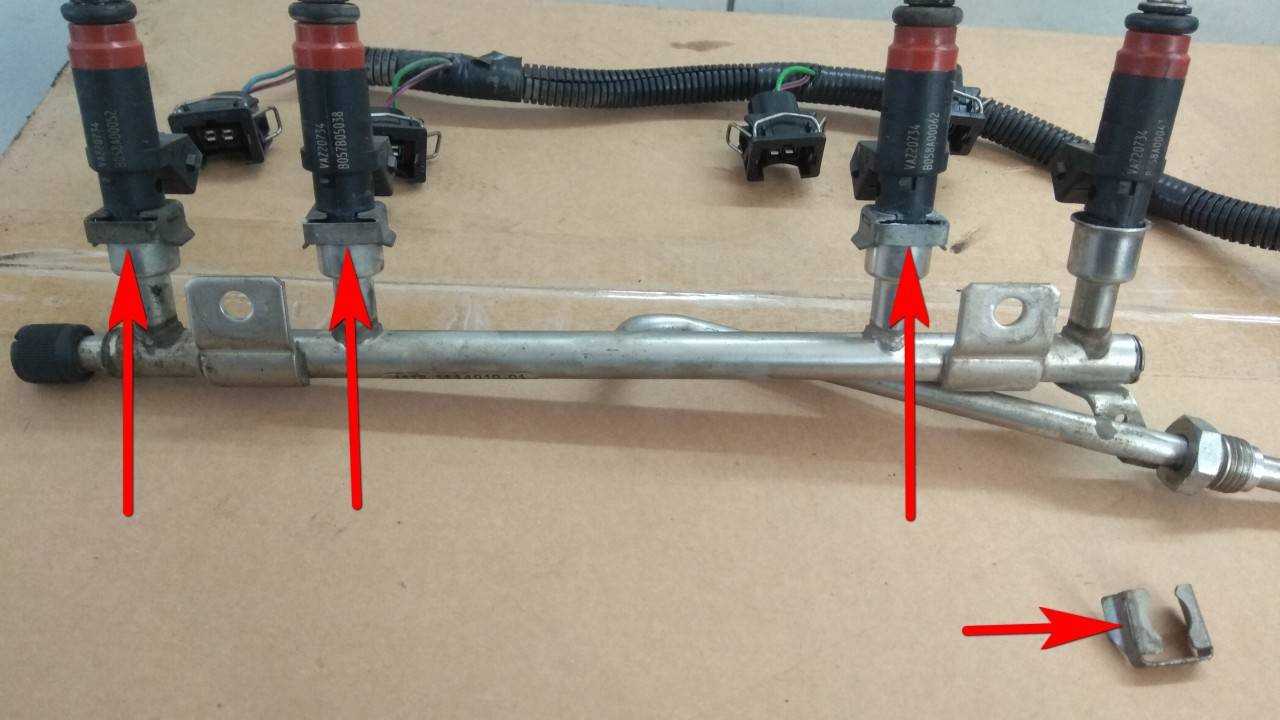

2. Каждая форсунка крепится к топливной рампе защелкой. Демонтируйте все форсунки.

Более подробно этот процесс описан на видео.

https://youtube.com/watch?v=H55y5s0mBEw

И так форсунки демонтированы, теперь необходимо их проверить.

Диагностика форсунок.

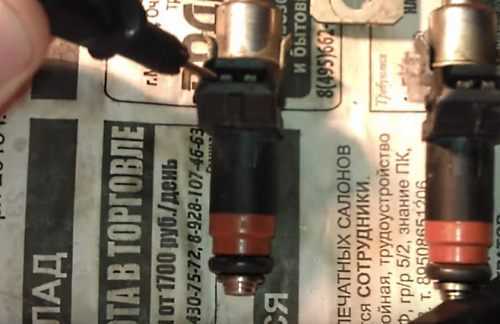

Для диагностики работоспособности форсунок понадобиться мультиметр, который необходимо включить в режим сопротивления измерения до 200 Ом. Вставьте щупы между контактами, снимите показания.

Сопротивление исправной форсунки должно быть где-то от 11 до 15 Ом. Если у Вас форсунка в обрыве, или сопротивление намного больше, то советую ее заменить.

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта. Эти два контакта подключаются непосредственно к форсунке.

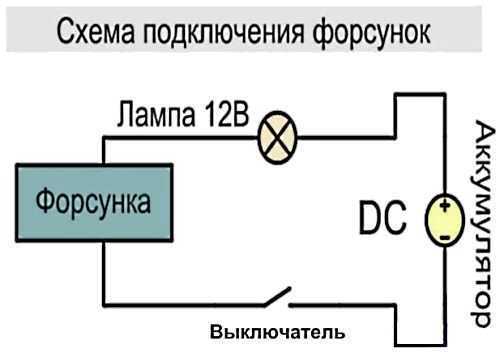

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда  левая клемма от вас будет плюсом, а правая соответственно минус.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора).

На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

1. Снимите верхнюю часть баллончика очистителя карбюратора.

1.  Вставьте в форсунку шток клапанно-распылительной система баллончика.

1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!

Более подробно об очистке форсунок смотрите на видео

Более подробно об очистке форсунок смотрите на видео.

Снятие и чистка форсунок ВАЗ 2114

Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Устранение проблем с форсунками

Замена помпы лады приора 8 и 16 клапанов своими руками

Сначала стоит попытаться промыть форсунки «Приоры». Для этой процедуры имеются три способа:

1. Промывка в процессе эксплуатации.
2. Аппаратный способ промывки, без снятия с двигателя «Приоры».
3. Чистка ультразвуком в специальном станке.

Самый доступный и простой, это самостоятельная прочистка форсунок «Приоры». Делается это посредством заливания в бак, специальной жидкости. Они в достаточном разнообразии имеются в продаже. Самые популярные из них, это следующие препараты:

• Германская «Ликви Молли».
• Штатовская «Хай Гир».
• Российский «Лавр».

Для промывки, достаточно в момент заправки залить в бак жидкость, согласно инструкции на флаконе. И спокойно ездить, пока не выработается всё топливо. После этого, заменить свечи.

Важно! Эта операция, скорее не ремонт, а профилактика для «Приоры». Её целесообразно проводить каждые 30 000 километров пробега

Тогда она будет эффективной

Тогда она будет эффективной.

Тогда она будет эффективной.

Два остальных способа, требуют специального оборудования и могут проводиться только в условиях станции технического обслуживания. Промывка форсунок, без снятия с «Приоры», проводится методом подключения специальной ёмкости к топливной рамке двигателя. Электробензонасос отключается. От рамки отсоединяется штуцер топливопровода, и подключается бачок промывки. В нём под давлением, находится смесь бензина, с промывающей жидкостью. Мотор «Приоры» запускается, и работает до полной выработки смеси. После чего, так же, следует замена свечей «Приоры».

Промывка форсунок с помощью ультразвука

Для этого придётся снимать форсунки с мотора «Приоры». Операцию проделывают на специальном стенде, или в ультразвуковой ванне. Такое оборудование стоит довольно прилично, и его может позволить себе, далеко не всякий автосервис. Кроме того, это рискованная операция. Иногда, вместо приведения инжекторов в порядок, обработка ультразвуком, наоборот, полностью выводит узлы из строя

Поэтому нужно относиться к этому процессу с большой осторожностью

Но в любом случае форсунки, как и при замене, придётся демонтировать. Как это сделать?

Снятие форсунок для промывки или замены

Это серьёзный процесс, требующий внимания и терпения. Для его воплощения в жизнь понадобятся:

• Отвёртки.
• Плоскогубцы.
• Ключи головки на 13 и 10.
• Ключ шестигранник на 5.
• 2 гаечных ключа на 17.
• Монтировка.

В первую очередь, конечно, отключается аккумулятор «Приоры». После этого, снимаются разъёмы с катушек зажигания. Ключом на 10 выкрутить болты крепежа, и извлечь катушки. Головкой на 13, открутить 5 болтов и гаек, которые притягивают к головке впускной ресивер. Ключами на 17, отсоединить топливопровод от патрубка, идущего к рамке форсунок. Отвёрткой выкрутить крепёж этого патрубка к головке блока. Открутить крепёж, и вынуть трубку для масляного щупа. Сняв хомут, отодвинуть резиновый патрубок от картера, до головки. Открутить и снять гайки на 10, держащие сверху воздушный ресивер входящего воздуха. Снять корпус воздушного фильтра. Шестигранником, открутить два болта фиксирующие топливную рамку. Подать на себя (в сторону радиатора) ресивер, не снимая его полностью, на 3—5 сантиметров. Отсоединить разъём жгута форсунок. Монтировкой, аккуратно поддеть, и вытащить из отверстий форсунки.

Важно! Следить за сохранностью уплотнительных колец форсунок. Стараться не уронить

После этого становится возможным вытащить топливную рамку в сторону аккумулятора

После этого становится возможным вытащить топливную рамку в сторону аккумулятора

Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке

После этого становится возможным вытащить топливную рамку в сторону аккумулятора. Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке.

Для просмотра имеется полезное видео по теме, снятие форсунок на «Приоре»:

• Как поменять топливный фильтр на «Приоре»
• Как поменять салонный фильтр «Лады-Весты»
• Как поменять свечи на «Приоре»
• Как оживить дворники на авто

Форсунки, используемые на автомобилях ВАЗ 2114–15

На 8- и 16-клапанные двигатели автомобилей ВАЗ 2114–15 можно использовать различные взаимозаменяемые виды форсунок. К ним относят:

• форсунки производства Bosch (три вида);
• форсунки производства Siemens (три вида).

Форсунки Bosch

Тип используемой форсунки зависит от количества клапанов и объёма двигателя:

1. Форсунка 0280158022 имеет чёрный цвет, обладает производительностью 1,9644 мг/сек и эксплуатируется при давлении в 3,8 атм. Используется на 16-клапанных двигателях объёмом 1600 см3 и управляется контроллером версии «Январь 7,2».

   На корпусе форсунки для её идентификации имеется маркировка

2. Форсунка 0280158017 имеет чёрный цвет, обладает тонким факелом, производительностью 1,922 мг/сек и работает при давлении 3,8 атм. Может использоваться на 8-клапанных двигателях объёмом 1600 см3. Работает с контроллером «Январь 7,2».

   Форсунка предназначена для использования на отечественных автомобилях ВАЗ 2114–15

3. Форсунка 0280158996, взаимозаменяемая с 0280150110. Первая использовалась до 2006 г. Применяются на 8-клапанных двигателях объёмом 1600 см3. Имеют различную производительность (первая — 1,653 мг/сек, вторая — 1,7 мг/сек), что никак не сказывается на эксплуатации двигателя. Форсунка 0280150110 может иметь утолщённое уплотнительное кольцо и удлинённое сопло. Обе форсунки работают под управлением контроллера «Январь 5.1».

   Устройство впрыска представляет собой современное и эффективное изделие

При покупке форсунок необходимо знать версию установленного контроллера управления («Январь 5,1» или «Январь 7,2»). Это необходимо для определения производительности инжекторов.

Форсунки Siemens Deka

На один и тот же двигатель могут быть установлены разные модели форсунок Siemens. Принципиальным является лишь количество клапанов. На 8-клапанный двигатель устанавливаются однофакельные форсунки, на 16-клапанный — двухфакельные. Во втором случае топливо может распыляться отдельно на имеющиеся впускные клапаны.

Двухфакельные форсунки имеют маркировку VAZ20734 (оранжевого цвета) или 20735 (синего цвета).

Восьмиклапанные двигатели могут оснащаться форсунками 6393 с толстым факелом. Они имеют производительность 1,662 мг/сек при рабочем давлении 3 атм.

Фотогалерея: форсунки от фирмы Siemens

Форсунка имеет бежевый цвет корпуса

Двухфакельный вариант изделия

Синяя форсунка, используемая на двигателях с 16-ю клапанами

Чистка форсунок на ВАЗ-2113, 2114, 2115 своими руками

Важным элементом во всей системе двигателя являются форсунки. Они отвечают за впрыск топлива, а значит, от срока их жизни зависит и работа всего двигателя.

Форсунки могут придти в негодность из-за многих факторов. Сами по себе форсунки ВАЗа 2114 служат примерно 100-120 тысяч километров.

Однако это при соответствии бензина нормам Европы, а в России нормы зачастую не соблюдаются, из-за чего форсунки выходят из строя уже через 60-80 тысяч километров, ато и раньше.

Выход форсунок из строя может неблагоприятно сказаться на многих системах автомобиля. Однако срок работы форсунок можно увеличить, если своевременно проводить их чистку.

Для чего нужна чистка форсунок:

• для продления жизни форсунок;
• грязные форсунки увеличивают расход топлива и снижают динамические показатели автомобиля.

Иными словами, чистка форсунок поможет машине ехать «ровнее».

Неисправности форсунок

Понять, что форсунка требует чистки, можно по следующим признакам:

• нестабильная работа двигателя;
• ножиданный резкий прирост расхода топлива;
• пропуски зажигания при холостом ходе;
• понижение скорости разгона автомобиля, когда педаль полностью вжата в пол.

Помните, что при этих признаках форсунка может уже быть нерабочей, поэтому необходимо проверить ее работоспособность перед чисткой. Проверяется это так – при работающем, но холодном двигателе нужно просто потрогать форсунки – они должны пульсировать.

Также есть другой способ – автомобилю добавляют холостых оборотов, после этого ослабляют колпачковые гайки на форсунках – результатом этого должно стать сбавление оборотов, если этого не происходит, то форсунку нужно чистить.

Однако гораздо разумнее проводить чистку форсунок загодя перед появлением проблем. Своевременная профилактика намного выгоднее чистки при возникновении проблем. Поэтому поговорим о процессе замены форсунок.

Замена форсунок

Разумеется, в автосервисе вам могут заменить форсунки. Цена на эту услугу начинается от 1500 рублей. Однако для экономии времени и финансов имеет смысл менять форсунки самостоятельно.

Снятие форсунок своими руками

Вот простой алгоритм снятия форсунок, который смогут выполнить все автовладельцы.

1.Отсоединить минусовую клемму от аккумулятора

2.Взять два ключа на 17 и стравить давление топлива, посредством отворачивания штуцеров топливных трубок.

3.Отделить электрический разъем от топливной рампы.

4.Взять крестообразную отвертку, отвернуть винт на кронштейне, на который крепятся топливные трубки, и снять его.

5.Шестигранником на 5 отвернуть два винта на креплении топливной рампы

6.Продвинуть рампу по направлению оси форсунок, достать из двигателя все 4 форсунки и извлечь рампу в сторону левого борта ваза.

7.Нажать на пружинную скобу (1), находящуюся на форсунках, отодвинуть ее, и отключить электрический разъем (2)

8.Используя отвертку, передвинуть фиксатор форсунки вдоль рампы и снять его (на новых рампах, скоба просто снимается).

9.Достать форсунку из отверстия на рампе, чуть покачивая ее из стороны в сторону.

10.Снять уплотнительные кольца, которые находятся на корпусе форсунки и распылителе, используя тонкую отвертку

Вот и все, теперь форсунки готовы к прочистке.

Чистка форсунок своими руками

Для чистки понадобится изолента (проволка), чтобы закрепить стыки, средство для чистки карбюратора в баллончике, шприц и тонкая трубка. Алгоритм чистки такой.

1.Вставить трубку в кэп (насадку) баллончика 2.Конец трубки вставить в отверстие шприца (без иглы) 3.Конец шприца присоединить к форсунке

4.Начать впрыскивать средство через трубку, имитируя впрыск топлива.

Впрыскивать нужно до тех пор, пока выходящая струя не станет ровной и чистой. Тогда это будет значить, что форсунка чиста.

Другой способ, если у вас есть рядом АКБ, то можно попробовать подать обычными проводами напряжение на форсунку (полярность не играет роли) имитируя их работу и одновременно распылять жидкость для очистки карбюратора.

После этого нужно надеть новые уплотнительные кольца и можно начинать сборку, предварительно проверив сопротивление, которое должно быть в пределах 11-15 Ом. Собрать форсунки назад следует в обратном порядке разбора.

Теперь у вас есть чистая форсунка. Срок ее работы, а значит, срок нормальной работы двигателя увеличен.

Чистка форсунок. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Чистка электромагнитных форсунок системы питания при помощи ультразвука позволяет восстановить их работоспособность на 90%, а именно:

• улучшить дисперсность (уменьшить размер капли топлива при распыливании);
• повысить производительность и привести к равномерному расходу топлива между всеми форсунками двигателя;
• восстановить факел распыла.

В результате: улучшается экономичность, “прием” на низких оборотах и, как следствие, мощность.

В комплекс работ входят следующие процедуры:

• замер СО, СН и холостого хода двигателя;
• демонтаж топливной рейки с форсунками;
• проверка производительности и герметичности форсунок;
• чистка в ультразвуковой ванне;
• замена собственного фильтра топлива и резиновых уплотнений форсунки;
• контрольная проверка производительности и герметичности;
• корректировка СО, СН и холостого хода после установки на двигатель.

Чистка форсунок в домашних условиях

Первый способ
Что делать, что смотреть, если на ХХ попер-ет из выхлопной трубы, при резком нажатии на газ имеются провалы, на холодную плохо едет и дергается и всякие подобные штуки. Однозначных и конкретных ответов не было. Радуйтесь, теперь понятно ! Вам необходима чистка форсунок.

До этого были двукратно заменены свечи, провода, были мысли о замене всех фильтров досрочно и поочередной заменой датчиков температуры двигателя, всасываемого воздуха, ЛЗ и т.д. Далее привожу процедуру, описанную Frontier:

Достала туповатость и прожорливость. ~10-11л/100км во всех режимах — город, трасса и т.д.
Было куплено: Очиститель инжектора Винн»c (70руб), отечественный очиститель карба (спрэй — 50 руб), 1 запасное колечко-уплотнитель на форсунку, на всякий, но не понадобилось (46 руб).

Снял бочонок с двумя патрубками (РХХ). Отсоединил планку с проводами от форсунок, сначала сняв фиксаторы внизу.

Hалил в банку Виннс и кинул туда форсунки отмокать. Тем временем взял РХХ и его тоже до кучи прочистил спреем.

Надо сказать, что форсунки оказались покрыты таким коксом вокруг сопла, типа смолы, который и ковыряется-то с трудом. Отковырял дочиста весь кокс, и ОЧЕHЬ аккуратно тупой иголочкой воронкообразную поверхность вокруг сопла тоже, периодически сдувая спреем гадость. Короче сначала — все, что снаружи.

Потом взял китайский блок питания 3-12вольт, ножной насос, у насоса снял конец со шланга, в шланг налил Виннса, надел его на форсунку, накачал до 6 атм, и дал форсунке 3 вольта. (Кстати, сначала всем 4м форсункам понадобилось кратковременно по 1 разу дать 6-9 вольт, от 3х они что-то не щелкали). Напряжение лучше давать порциями, подкачивая насосом, я думаю, так лучше.

Прокачал подольше для уверенности каждую форсунку, и поставил все назад, в обратной последовательности.
Завел и понял, что все беды у мотора от какашек, которые везде и всюду — снимите любой шланг. Даже ХХ стал какой-то роковитый, низкой тональности.  Я так домой без педали газа и доехал, раньше топтал ее до пола. Да, заодно и свечи поменял.

Вот-вот до топливного фильтра доберусь.

Второй способ

Чуть усовершенствованная процедура с сокращением расходов:
Hет необходимости покупать жидкость для очистки инжекторов ( я ее купил, но чистит она из рук вон плохо) достаточно приобрести спрей для очистки карбюратора, он чистит намного лучше. Соответственно в шланг насоса необходимо залить спрей, а не жидкость для очистки инжекторов.

Сверху форсунки от нагара очищал следующим образом: на чистую ткань «пшикаешь» спрей и трешь ей форсунку. Нагар размягчается и смывается, для ускорения процесса можно помогать отверточной.
При установке форсунок обратно — необходимо смазать уплотнительные кольца мыльной водичкой. При этом они великолепно ставиться в отверстия.

Результат процедуры превзошел все ожидания. Я и не думал что авто может так ездить (теперь я верю в рассказы, которые были недавно об обгонах москвичами старых иномарок). Выхлоп ровный, холодная ездит как горячая. Провалов нет абсолютно никаких, а на 2-ой передаче на чистом асфальте при резком нажатии на газ оба передних колеса пробуксовыают.

Вся процедура заняла 2 часа и 100 рэ.

Как снять топливную рампу форсунок ВАЗ 2114, 2115 — пошаговая инструкция

1. Для начала необходимо сбросить давление в топливной системе, для этого необходимо отключить бензонасос. Чтобы быстро отключить топливный насос достаточно достать из гнезда в блоке предохранителей тот предохранитель, который отвечает за это устройство. Дальше необходимо завести мотор и дать ему поработать до тех пор, пока он не заглохнет. Если вы не хотите лезть к предохранителям, тогда можете попробовать обесточить бензонасос другим способом, например, отключив колодку питания топливного насоса.

2. Далее выключите зажигание.

3. Отсоедините «минусовую» клемму АКБ.

4. Отключите воздушный шланг ресивера, а также вакуумный шланг от регулятора давления.

5. Используя ключ на «17» (у некоторых на «22»), открутите штуцеры и отведите трубки в сторону.

6. После отключите провода питания топливной рампы.

7. Далее снимаем прижимную планку крепления топливных трубок.

8. Возьмите шестигранник на «5» и открутите с его помощью два болта крепления топливной рампы.

9. Извлеките форсунки из гнезд, немного потянув при этом рампу по оси.

10. Теперь можно достать топливную рампу из автомобиля. Будьте предельно аккуратны и внимательны, чтобы не повредить контакты соединителей форсунок и распылителей. Следите за тем, чтобы в каналы или топливопровод ничего не попало, например, грязь или пыль.

11. Откручивая накидную гайку, придерживайте штуцер при помощи второго ключа.

12. Очистка рампы от грязи должна выполняться исключительно при помощи специальной жидкости для очистки топливных элементов (ABRO, WD-40).

На этом процедура снятия закончена, осталось выполнить ремонтные работы, заменить неисправные детали и собрать все в обратном порядке

Спасибо за внимание, до новых встреч на ВАЗ Ремонт!

1. Первым делом сбрасываем давление топлива в топливопроводе.
2. Затем нужно снять ресивер.

3. При помощи ключа на 17 откручиваем штуцер трубки подвода топлива к рампе. Также откручиваем трубку сливного топливопровода от шланга.

4. Затем отводим наконечники шлангов от трубок и снимаем с них уплотнительные кольца. Поврежденные кольца нужно заменить.
5. Снимаем шланг с патрубка регулятора давления топлива.
6. Отсоединяем колодки жгута проводов от форсунок.
7. При помощи шестигранного ключа на 5 откручиваем 2 болта крепления топливной рампы к впускному трубопроводу.
8. Снимаем топливную рампу в сборе с форсунками. В топливной рампе могут быть остатки топлива.

Разбираем топливную рампу:

1. При помощи отвертки смещаем фиксатор форсунки вдоль топливной рампы.
2. Снимаем форсунку.
3. Таким же образом снимаем оставшиеся три форсунки.
4. Проверяем уплотнительные кольца в местах соединения форсунок с топливной рампой. Поврежденные кольца нужно поменять.
5. Снимаем с топливной рампы фиксаторы форсунок.
6. Снимаем регулятор давления топлива.
7. При помощи ключа на 24 откручиваем гайку трубки подводящего топливопровода и достаем конец трубки и топливной рампы. Проверяем уплотнительные кольца.
8. Если нужно, то колпачком от ниппеля колеса откручиваем золотник диагностического штуцера.
9. Собираем и устанавливаем топливную рампу на место в обратном порядке. Перед установкой смажьте все уплотнительные кольца тонким слоем масла.

Для снятия и установки топливной рампы двигателя К7М выполните следующие операции.

Вам потребуются: ключ ТОRХ ТЗО, отвертка с плоским лезвием, бокорезы.

1. Снизьте давление в системе питания. 2. Отсоедините провод от клеммы «минус аккумуляторной батареи. 3. Снимите корпус воздушного фильтра 4. Сожмите фиксаторы и отсоедините от форсунок колодки жгута проводов.

5. Отведите жгут проводов в сторону.

6. Выверните два болта крепления топливной рампы

7. Снимите рампу, вынув форсунки из отверстий во впускной трубе и не отсоединяя от рампы трубопровод.

Если при снятии рампы какая-либо форсунка осталась во впускной трубе, обязательно замените фиксатор этой форсунки. 8. Для отсоединения топливопровода перекусите пластмассовый страховочный хомут.

9. Сожмите фиксирующее кольцо и отсоедините трубопровод от топливной рампы.

В случае необходимости отожмите фиксаторы отверткой.

Заменяйте резиновые уплотнительные кольца трубопровода новыми при каждой разборке соединения.

10. Снимите топливную рампу в сборе с форсунками.

11. Установите топливную рампу в порядке, обратном снятию. 12. Пустите двигатель и проверьте герметичность соединений трубопроводов и уплотнений форсунок.

Полезное видео

Дополнительную информацию по данной теме вы сможете получить, просмотрев видео ниже:

В ваз 2114 карбюратор, применяющийся в автомобилях АвтоВАЗ до этой модели, сменился более современным инжектором. Если раньше подачу топлива можно было отрегулировать вручную, перемещением заслонок, то теперь впрыском бензина начала управлять электронная система, и чтобы ее настроить под себя нужно вооружится компьютером и программатором.

Для осуществления управления с помощью ЭБУ потребовалось установить на двигатель множество датчиков, поднять давление в топливной рейке, а впрыск осуществить с помощью форсунок.

Форсунки представляют собой электромагнитные клапаны, которые открывают очень маленькое отверстие, когда ЭБУ подает на нее сигнал. За счет высокого давления топливо впрыскивается через это отверстие. От времени открытия, размера отверстия и давления зависит сколько бензина будет впрыснуто в камеру сгорания. Время рассчитывается ЭБУ в соответствии с программой, учитывающей показатели множества датчиков. От размера отверстия зависти максимально возможная производительность форсунок ваз 2114, при проведении тюнинга их меняют на более производительные, но не стоит забывать о давлении. Оно создается топливным насосом, а сбрасывается с топливной рейки регулятором в «обратку».

При установке мощных форсунок на ваз 2114, скорее всего потребуется улучшить и топливный насос, для того чтобы он успевал поддерживать требуемое давление и обеспечивать нормальную работу форсунок.

Форсунки на ваз 2114 8 клапанов и 16 клапанов устанавливаются по одной на каждый цилиндр, то есть всего их четыре. Впрыск топлива происходит не прямо в камеру сгорания, а во впускной коллектор, который также разветвляется на четыре перед этим, там бензин смешивается с воздухом, для этого его перед впрыском нужно распылить бензин как можно сильнее.

Это позволяет формировать смесь отдельно под каждый цилиндр двигателя, что улучшает показатели смеси. Многие считают, что инжекторная топливная система сложна в своем устройстве, но на самом деле это не так.

Вся топливная система на ваз 2114 состоит из этих элементов:

1. Бензобак.
2. Фильтр грубой очистки, находящийся перед бензонасосом.
3. Погружной топливный насос, который находится прямо в бензобаке.
4. Топливная трасса.
5. Фильтр тонкой очистки.
6. Топливная рейка.
7. Форсунки, впрыскивают топливо из рейки во впускной коллектор.
8. Регулятор давления.
9. Обратная топливная трасса.

Из всего этого ЭБУ управляет включением бензонасоса и открытием/закрытием топливных форсунок.
