Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.

Назначение датчика положения коленвала ВАЗ 2110

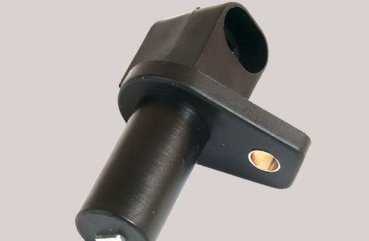

Датчик положения коленвала Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора. в непосредственной близости от которого и установлен.

Датчик коленвала ваз 2110 – неисправности и их диагностирование

Кронштейн датчика положения коленвала Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

• неустойчивая работа мотора на холостом ходу;
• снижение мощности;
• повышение и понижение количества оборотов коленчатого вала (самопроизвольно);
• детонация при увеличении нагрузки;
• запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

• повреждение обмоток и частей самого датчика;
• нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла. особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.

Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

• выключить зажигание;
• снять клеммный разъём с проводом с датчика;
• открутить единственный винт, удерживающий датчик на крышке масляного насоса;
• снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.

Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Принцип работы и местоположение

Надо отметить, что неисправности датчика коленвала(контролера здесь и далее в тексте) встречаются редко, однако, отправляясь в длительное путешествие, лучше иметь запасной исправный датчик, в случае если ДПКВ выходит из строя, тогда дальнейшее движение на автомобиле чаще всего оказывается невозможным. Перейдем к принципу работы:

• Зубчатый шкив привода электрогенератора изготовлен в виде диска, имеющего по окружности 58 зубьев расположенные через каждые 6 градусов
• Для того, чтобы сгенерировать импульс синхронизации оборотов для инжектора на шкиве специально отсутствуют два зуба

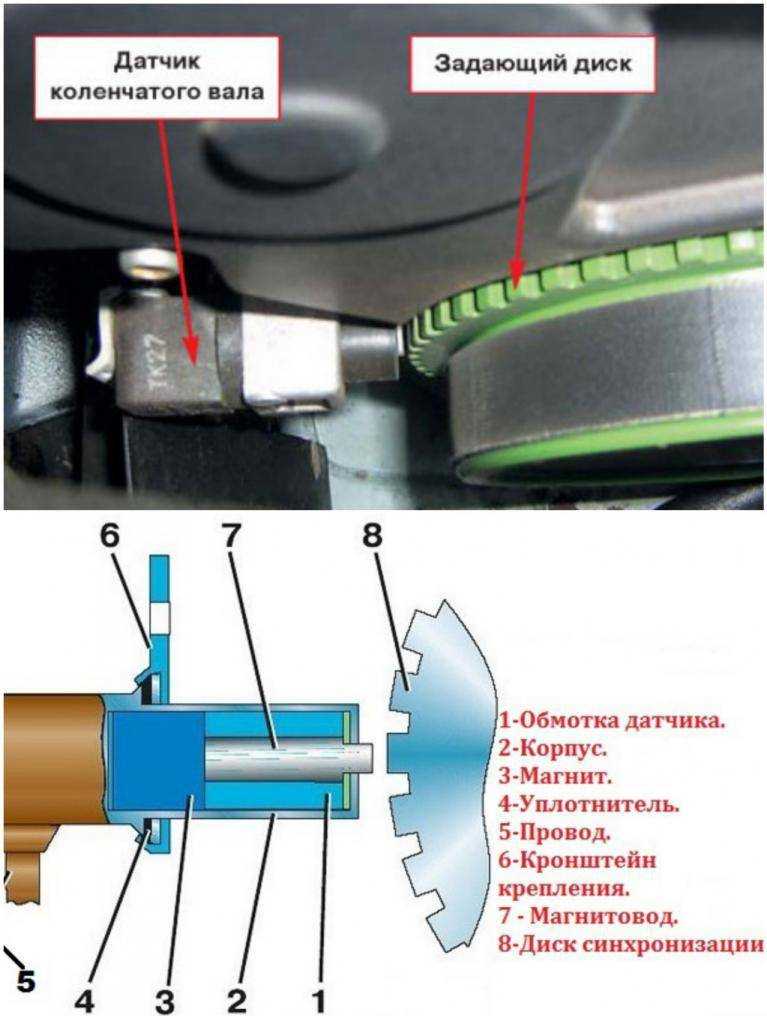

Схема работы датчика со шкивом

• На автомобиле устанавливается либо цельнометаллический шкив, либо шкив с демпфером (резиновой вставкой)
• Цельнометаллические шкивы в процессе работы двигателя износу практически не подвержены
• Вам необходимо только следить за отсутствием грязи и посторонних частиц между зубьями
• Если шкив имеет демпфер, тогда надо следить за состоянием демпфера, повреждение демпфера однозначно приведет к проблемам с работой двигателя
• При выполнении ремонтных работ необходимо быть осторожным, чтобы не подвергнуть шкив деформации, деформация может привести к перебоям в работе мотора
• Визуально проконтролировать состояние приводного шкива генератора, можно заглянув через арку переднего правого колеса
• В нашем случае на двигателе имеется цельнометаллический шкив
• При появлении неисправностей контролера положения коленвала, либо приводного шкива электрогенератора, а так же привода ГРМ компьютер может зафиксировать ошибку, которая отразится зажженной лампочкой «CHECK ENGINE» (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)
• И внести в буфер ошибок соответствующий код «35» либо «19»

Следующие симптомы характеризуют появление неисправностей этих элементов:

• Неустойчивые обороты мотора на холостых оборотах
• Происходит самопроизвольное снижение либо повышение оборотов двигателя
• Полная остановка работы мотора, и полная невозможность запуска мотора
• Ощутимое снижение мощности мотора
• Появление детонации при стандартных динамических нагрузках, а так же пропуски искрообразования (троит мотор)

Остался вопрос на ваз 2112 где находится датчик коленвала, отвечаем — он располагается на крышке масляного насоса.

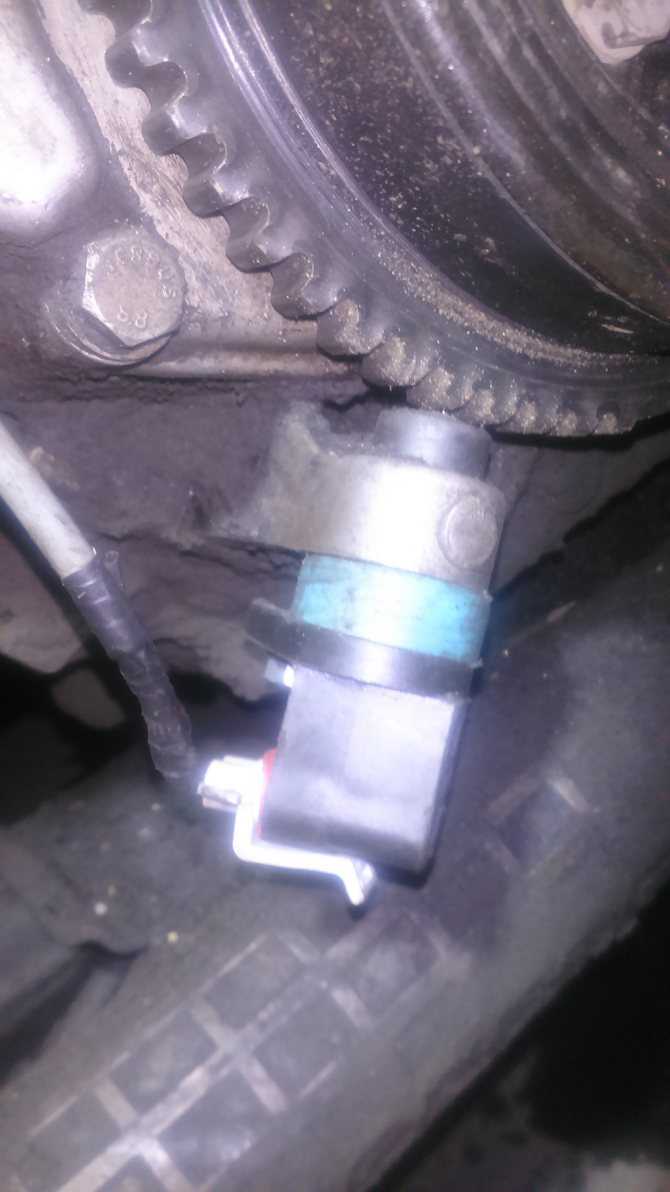

Расположение контролера положения коленвала

Датчик положения коленвала ВАЗ 2112: местонахождение, признаки и возможные варианты исправления неисправностей

Нынешние силовые агрегаты ВАЗ, в которых предусмотрена система впрыска намного экономичнее и проще в обслуживании, нежели их карбюраторные предшественники. Но есть и слабые места — это датчики, часто ломающиеся и этим доставляющие много хлопот. К примеру, датчик коленвала ВАЗ 2112 16 клапанов где находится, знает не каждый, но если он перестает работать, то вся система функционировать не будет. Но отчаиваться не стоит в данном случае можно обойтись своими силами.

Хоть эти устройства отличаются надежностью, но в случае, если с ним что-нибудь произойдет и неисправности, то мотор не запустится

Принимая во внимание, тот факт, что датчик положения коленвала не обладает механическими подвижными частями, то основным виновником выхода его из строя может быть только коррозия или грязь

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать датчик положения коленчатого вала несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Признаки неисправности

В случае если датчик положения коленвала ВАЗ 2112 с двигателем 16 клапанов выйдет из строя полностью, то запустить силовой агрегат не получится. В иных случаях симптомы и признаки неисправности могут быть следующие:

• ухудшение запуска силового агрегата;
• нестабильное функционирование двигателя;
• уменьшение мощности мотора;
• возникновение детонации на больших нагрузках.

Способы устранения поломки

Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство

Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.

1. Первым делом выключаем зажигание.
2. Находим датчик положения коленчатого вала.
3. Отсоединяем разъемы.

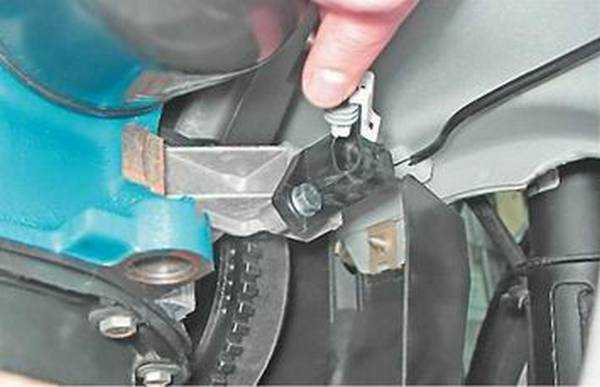

   Отсоединяем провода

4. С помощью ключа откручиваем болт, закрепляющий устройство.

   Выкручиваем болт

5. Снимаем датчик положения коленвала из кронштейна.

   Снимаем ДПКВ

Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.

Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.

Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.

Видео «Замена ДПКВ»

В этом видео опытный мастер подробно расскажет и покажет как производиться замена, в случае возникновения неисправности, датчика положения коленчатого вала на автомобилях ВАЗ.

Неисправности и замена датчика фаз

На сбой в работе ДПРВ указывает тот факт, что мотор заводится лишь в результате длительного вращения стартером (около 10 раз), при этом незначительно снижается мощность, ухудшается динамика, разбег автомобиля сопровождается провалами. При таких признаках не стоит затягивать с ремонтом датчика фаз, благо цена замены невысока.

Дополнительным подтверждением неисправности этого устройства становится повышенное расходование топлива. Если электродвигатель выявил в нем дефект, то он устраняет его из системы и начинает функционировать в аварийном режиме. В результате этого топливо начинает подаваться одновременно на все цилиндры без учета их расположения, основываясь на показания датчика коленвала.

Иногда при запуске двигателя на панели высвечивается сигнал «check engine» и показывает ошибку датчика фаз. Этот алгоритм считается нормой. Его предназначение в том, чтобы в процессе запуска движка, пока система управления ждет команды от ДПРВ, в случае его отсутствия могла перейти на режим получения данных с датчика коленвала. В результате этого заводится электродвигатель и включается сигнал ошибки № P0340, указывающий о необходимости проверки датчика фаз ВАЗ 2110.

Для эффективного устранения ошибки, вызванной ДПРВ, не обязательно обращаться в автомобильный сервис за квалифицированной консультацией. Чаще всего можно справиться своими силами, весь процесс занимает не более 10 минут.

Его замена начинается снятием питание от аккумулятора, в результате чего память блока управления будет сброшена. Если пренебречь этим этапом, то прибор продолжит функционировать в том же режиме, что и неисправный. Качественно работать он начнет лишь после нескольких запусков электродвигателя. Необходимый инструментарий — ключ на «10» и герметик для изоляции.

Следующим этапом замены датчика фаз на ВАЗ 2110 будет отсоединение проводов и съем с применением ключа. Новый прибор следует покрыть небольшим слоем герметика, перед монтажом необходимо выждать около 5 мин. Заключительный прием — установка устройства в посадочное место и подключение проводов.

Затем нужно подключить аккумуляторную батарею, завести электродвигатель и проверить сигнал лампочки «чек». Если она не включена, это указывает на правильную установку.

Датчик фаз (ДФ) — один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)». Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров

Обратите внимание на рисунок.. Если у вас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).. Если у вас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Если у вас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Датчик распределительного вала

Назначение

Составляющими распределительного вала являются элипсооборазные кулачки, каждый из которых воздействует на свой персональный клапан, то есть задача, поставленная перед распредвалом — это управление выпускными и впускными клапанами. Хотя он приводится в действие через ременный привод от коленчатого вала, частота его оборотов в два раза меньше частоты вращения коленвала.

К сожалению, определить какая именно фаза работы двигателя в данный момент в действии только по положению коленчатого вала невозможно (такт сжатия с сопровождающим его воспламенением топливной смеси или же момент выброса уже отработавших газов), то датчик положения распредвала, помогает электронному блоку управления определить нужную фазу газораспределительного механизма. Внизу на фото показано как распределительный вал воздействует на клапан: Кулачок распредвала (1) вращаясь, воздействует на клапан (4) через толкатель (2) и пружину (3), седло клапана (6) открывается и через канал (5) происходит движение отработавших газов/топливной смеси из/в камеры/камеру сгорания (7).

Принцип работы

В отечественном автомобилестроении датчики помогающие системе управления работой двигателя определять нужную фазу газораспределительного механизма начали использоваться еще в бесконтактных системах зажигания карбюраторных «восьмерок». Он устанавливался в трамблере, и работа его также основывалась на так называемом эффекте Холла. Данный датчик снимает и передает коммутатору сигнал, получаемый от металлической шторки имеющей одну прорезь, которая закреплена непосредственно на шестерне коленчатого вала (1).

То есть, сама шторка (2) постоянно находится между магнитом, и считывающим его сигналы датчиком (3), тем самым не давая ему считать магнитные линии. Прорезь (4) служит для выработки и подачи импульса от датчика к электронному блоку управления (коммутатору). Представленная конструкция выполнена таким образом, что датчик фаз информирует коммутатор импульсом именно в тот момент, когда в первом цилиндре происходит такт сжатия. Параметры импульса: прорезь напротив — напряжение практически равно нулю, прорезь в стороне — напряжение практически равняется напряжению в бортовой цепи.

Отличия датчиков

Вышеописанная конструкция называется щелевой и применяется в системе управления 16-ти клапанного двигателя на ваз 2112/2110. На ваз 2115 замена датчика распредвала несколько отличается, так как двигателя ваз серии 2111 и 21214 оснащены датчиками фаз торцевого типа. Он также работает по принципу эффекта Холла, только в его конструкции используется не прорезь, а специальная задающая метка. В этом случае импульс проходит при приближении метки к датчику фаз. Так как расстояние между ними значительно меньше, чем между датчиком и самим распредвалом, то при сближении магнитное поле датчика меняется, что способствует формированию синхронизирующего импульса. На двигателях серии 2111 эта метка находится на самом распредвале, а на серии 21214 — на шкиве его привода.

Внимание! Формирование импульса на двигателе серии 21214 происходит в верхней мертвой точке четвертого цилиндра, приходящейся на такт сжатия.

Признаки неисправности

Чаще всего сбои в работе датчика фаз распредвала происходят из-за банального загрязнения контактирующих поверхностей и обрыва в цепи питания, при этом:

• Горит лампочка сигнализатора «CHECK»;
• Двигатель заводится только после продолжительного вращения стартером (примерно десять оборотов);
• Немного падает мощность с одновременным увеличением расхода топлива (проблематично определить);
• Ухудшение динамики, при разгоне появляются провалы.

Ни чего глобально — катастрофического данные сбои натворить в двигателе не смогут, но все же желательно с ремонтом не затягивать, благо цена вопроса невелика.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

• Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
• При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
• Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
• Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
• Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

• Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
• При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
• Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
• Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
• Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

• P0340 — отсутствует сигнал определителя положения распредвала;
• P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
• P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
• P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Каким бы автомобилем вы не обладали, но, если на нем установлен инжекторный двигатель – значит возникновение проблем в работе мотора из-за ДПКВ вполне возможно.

Замена датчика положения коленвала своими руками

Практически во всех современных источниках технической информации выход из строя датчика положения коленчатого вала (далее по тексту ДПКВ), или датчика синхронизации, причинно связывается с остановкой силового агрегата транспортного средства. Какова же причина столь серьезных последствий? Она кроется в главной функции этого устройства – синхронизации работы форсунок и системы зажигания, а нарушение работоспособности данного элемента приводит к сбоям в системе подачи топлива. И единственным решением проблемы является замена датчика положения коленвала.

Несмотря на то, что поломка датчика синхронизации не относится к  часто встречающимся неисправностям, знание причин, приводящих к столь печальному итогу, принесет каждому  автолюбителю несомненную практическую пользу.

Причины выхода из строя ДПКВ:

• Механические повреждения и деформации корпуса датчика.

• Короткое замыкание витков обмотки и, как следствие, сбой импульсной генерации сигнала, посылаемого в ЭБУ (характерно для датчиков синхронизации импульсного типа).

• Деформация или обламывание зубьев шкива привода генератора.

Главным симптомом некорректной работы датчика коленвала являются самопроизвольное падение мощности силового агрегата, нарушение стабильности его работы и увеличение расхода автомобильного топлива.

Итак, неисправность определена и ее необходимо устранить.  Рассмотрим процедуру замены датчика синхронизации на примере наиболее популярных среди отечественных автолюбителей автомобилей «ВАЗ 2110» и «ВАЗ 2114».

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

• Торцевой гаечный ключ на «10».

• Комплект щупов.

• Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Как поменять датчик коленвала на «ВАЗ 2114»

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

• Нестабильное функционирование силовой установке в режиме «холостого хода».

• Потеря мощности, «провалы» в работе двигателя при разгоне.

• «Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.

• Возникновение детонации при разгоне или в режиме повышенной нагрузки.

• Затрудненный пуск силового агрегата.

Крепление датчика положения коленчатого вала (поз.2) осуществляется посредством одного болта (поз. 1), что характерно практически для всех моделей автомобилей, произведенных на Волжском автозаводе. Следовательно, и алгоритм замены ДПКВ на «ВАЗ 2114» аналогичен алгоритму замены на «ВАЗ 2110», приведенному выше.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

• Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.

• В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.

• Очистите посадочное место датчика синхронизации от загрязнений.

• Крепление нового ДПКВ производите старыми болтами.

• Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.
