Лайфхак: бензонасос приора

Разборка и сборка топливного насоса Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

В состав топливного насоса входят датчик уровня топлива, топливный фильтр, собственно электронасос и регулятор давления. Все эти элементы установлены в кронштейне и корпусе топливного насоса (в модуле топливного насоса ваз 2172).

Основные неисправности топливного насоса:

– отказ или неправильная работа датчика указателя уровня топлива;– засорение или повреждение топливного фильтра насоса lada priora;– выход из строя электронасоса;

– выход из строя регулятора давления.

В большинстве случаев нарушение работы датчика уровня топлива вызвано загрязнением или окислением его контактной группы.Вам потребуются: отвертка с плоским лезвием, пассатижи.

1. Отсоедините от корпуса модуля насоса ваз 2170 сливную трубку, поддев ее отверткой.

2. Преодолевая усилие пружины, немного переместите корпус модуля вверх по направляющим и, поддев отверткой, снимите с одной из направляющих стопорное кольцо. После этого корпус модуля можно немного отвести от кронштейна.

3. Отсоедините наконечник «массового» провода от регулятора давления топлива priora.

4. Отожмите отверткой фиксатор колодки жгута проводов…

5. …и отсоедините ее от промежуточной колодки.

6. Отсоедините колодку жгута проводов от электронасоса.

7. Разожмите два фиксатора датчика уровня топлива и, перемещая его вверх по пазам корпуса топливного насоса lada priora…

8. …снимите датчик с корпуса ваз 2171.

9. Промойте контакты реостата датчика лада приора и пластину его ползунка бензином, а затем протрите не оставляющей волокон ветошью, смоченной в спирте.

10. Поддев отверткой пружинный фиксатор регулятора давления топлива ваз 2171…

11. …извлеките из кронштейна фиксатор…

13. Осмотрите уплотнительные кольца регулятора давления. Сильно обжатые, затвердевшие или надорванные кольца замените, для чего снимите их, поддев отверткой.

Примечание Уплотнительные кольца регулятора давления топлива перед установкой смажьте тонким слоем консистентной смазки или моторным маслом .

14. Отожмите пластмассовые фиксаторы…

15. …и снимите нижнюю часть корпуса топливного насоса приора с направляющих кронштейна.

16. Для замены или очистки топливного фильтра подденьте его основание заостренным инструментом…

17. …и снимите фильтр с корпуса насоса, преодолевая сопротивление пружинной стопорной шайбы.

18. Перед обратной установкой фильтра извлеките стопорную шайбу, выправьте ее пассатижами и установите в корпус фильтра ваз 2172.19. Устанавливайте фильтр в порядке, обратном снятию.

20. Для замены электронасоса отожмите пластмассовый фиксатор…

21. …и извлеките из корпуса электронасос ваз 2170.

22. Собирайте топливный насос лада приора в порядке, обратном разборке.

Источник статьи: http://vazclub.com/lada/priora/remont/dvigatel/sistema-pitaniya/remont-toplivnogo-nasosa.html

Замена сеточки бензонасоса на Приоре

Бензонасос в автомобиле предназначен для подачи бензина из топливного бака к двигателю. Для карбюраторных машин используются механические насосы.

Благодаря небольшому расстоянию между карбюратором и бензонасосом топливо подаётся под низким давлением. Автомобили с топливной системой инжекторного типа оснащаются электрическими бензонасосами, подающими бензин под высоким давлением.

Работу такого насоса контролирует электронная система, учитывающая положение дросселя, а также соотношение воздуха и топлива.

Основные неисправности бензонасоса

Топливный насос в приоре может работать с перебоями из-за некачественного топлива. Это связано с тем, что фильтр тонкой очистки горючего здесь установлен после бензонасоса.

На входе же имеется лишь фильтрующая сетка, которая выполняет грубую очистку. Бензин же на некоторых наших заправках бывает настолько грязный, что сеточка довольно быстро забивается. Двигатель при этом плохо запускается или глохнет во время работы.

Машина в пути дёргается и медленно набирает скорость. Если фильтрующая сетка частично забита мусором, нарушается оптимальная подача бензина в двигатель в разных режимах его работы. Когда насос не в состоянии поддерживать требуемое давление в топливной системе 3.7-4.0 атмосферы, происходит неправильное смешивание воздуха и горючего. В результате автомобиль теряет скорость.

Кроме того, даже хорошо прогретый мотор после его непродолжительной остановки может потом завестись лишь после длительной работы стартера.

Нестабильная работа силового агрегата чаще всего является следствием неисправности бензонасоса. В первую очередь в нём нужно проверить уровень давления.

Если после остановки двигателя давление в насосе слишком быстро падает, то здесь, очевидно, повреждение диафрагмы, а также уплотняющей прокладки. В этом случае прокладку следует заменить, а диафрагму усилить специальной плёнкой.

Также в топливной системе могут находиться инородные тела, тогда бензонасос необходимо разобрать и тщательно промыть. Для этого используется такой инструмент:

• плоская отвёртка;
• пассатижи;
• набор рожковых ключей;
• отвёртка крестообразная;
• набор головок.

Такой ремонт можно произвести самостоятельно в собственном гараже. Перед началом его проведения следует ещё раз убедиться, что бензонасос работает не так, как нужно

Для этого необходимо завести машину и обратить внимание на холостой ход

Если он плавает, то это уже является одним из аргументов в пользу проведения ремонтных работ. Кроме того, можно выехать на трассу и примерно на 3000 оборотах резко нажать на газ. Если машина во время набора скорости начнёт дёргаться, значит, имеется второй аргумент для осуществления ремонта.

Снятие и разборка бензонасоса

Механизм подачи топлива в приоре находится в бензобаке, поэтому чтобы его достать  нужно:

1. Cнять заднее пассажирское сидение. Защёлки, удерживающие его, находятся по бокам.
2. В днище авто находится люк, прикрученный двумя саморезами. Сняв его, получаем доступ к бензонасосу, который зафиксирован в топливном баке при помощи плоского металлического кольца.
3. Снять кольцо, которое прижимается с помощью гаек, накручиваемых на восемь резьбовых штырей,  равномерно распределенные вокруг отверстия в бензобаке.
4. Снимаем два топливопроводных шланга и убираем фиксирующее кольцо.
5. Отсоединяем электрический разъём, через который подаётся питание на насос, находящийся в пластмассовом кожухе.
6. Вынимаем корпус, это нужно делать аккуратно, чтобы не повредить поплавок, благодаря которому на приборном щитке показывается уровень заполнения бака бензином.
7. Следующим шагом будет вытащить сам насос, отгибаются четыре защёлки, расположенные на корпусе, и вынимается бензонасос, внизу которого находится сеточка грубой очистки.

Как правило, вся сетка выглядит достаточно грязной, а её центральная часть буквально забита различным мусором. Чтобы снять старую сетку, её нужно просто обхватить со всех сторон пальцами и дёрнуть на себя, или ковырнуть плоской отверткой.

Со своего посадочного места она выходит относительно легко. После этого устанавливаем новую сетку. Сеточку для бензонасоса лада приора можно купить в специализированном магазине или на рынке. Стоит она около 50 рублей.

На дне пластмассового стакана, в котором находился насос, обычно также много всякого мусора. Его нужно хорошо промыть и протереть сухой ветошью.

Затем всё собирается в обратной последовательности. После замены сеточки двигатель набирает обороты плавно и работает стабильно. Во время движения по трассе машина больше не дёргается и нормально ускоряется.

Лайфхак: бензонасос Приора — цена, как проверить и поменять

Объясните в чём причина,что следует поменять или с чего начать,буду презнателен. Если и в этом случае насос не жужжит, замена бензонасоса приора следует заменить. Будьте аккуратны при подключении проводов напрямую и проследите, чтобы рядом не было капель бензина, от искры он может вспыхнуть. Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения замена бензонасоса приора топливной рампе.

Количество подаваемого замена бензонасоса приора характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:. При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок.

Только так можно точно определить источник проблемы. Итак, предохранитель бензонасоса Приора располагается в дополнительном блоке предохранителей, его номер F3 15 А. Также убедитесь, что реле бензонасоса К2 работает исправно.

Замена бензонасоса ВАЗ-2170 Приора

Если предохранитель оказался целым, а реле рабочим, тогда возможно проблема в самом насосе:. Потребуется : сбросить замена бензонасоса приора в топливной системе см. Установка бензонасоса осуществляется в обратной последовательности. Разрез проставки должен совпасть с выступом на крышке топливного модуля.

Уплотнительное кольцо заменить новым, в противном случае в салоне может ощущаться запах бензина. Cнять заднее пассажирское сидение. Защёлки, удерживающие его, находятся по бокам. В днище авто находится люк, прикрученный двумя саморезами. Сняв его, получаем доступ к бензонасосу, который зафиксирован в топливном баке замена бензонасоса приора помощи плоского металлического кольца.

Снять кольцо, замена бензонасоса приора прижимается с помощью гаек, накручиваемых на восемь резьбовых штырей, равномерно распределенные вокруг отверстия в бензобаке. Снимаем два топливопроводных шланга и убираем фиксирующее кольцо. Отсоединяем электрический разъём, через который подаётся питание на насос, находящийся в пластмассовом кожухе.

Вынимаем корпус, это нужно делать аккуратно, чтобы не повредить поплавок, благодаря которому на приборном щитке показывается уровень заполнения бака бензином. Следующим шагом будет замена бензонасоса приора сам насос, отгибаются четыре защёлки, расположенные на корпусе, и вынимается бензонасос, внизу которого находится сеточка грубой очистки.

Замена бензонасоса приора. Аккуратно достаньте топливный насос, не спешите и следите за тем, чтобы нечаянно не повредить поплавок бензонасоса.

Снятие модуля электробензонасоса МЭБН выполняется для замены датчика уровня топлива, фильтра грубой очистки топлива, электронасоса или регулятор давления.

Рассмотрим, как самостоятельно снять бензонасос на автомобилях Лада Гранта, Калина и Приора. Чтобы при дальнейших действиях не вылилось много бензина, следует сбросить давление в топливной системе. Для этого запустите двигатель и дайте ему поработать на замена бензонасоса приора оборотах до полной остановки.

Замена бензонасоса приора зажигание и замена бензонасоса приора минусовую клемму с аккумулятора. Отсоединить топливные трубки нажать одновременно на пружинные фиксаторы с боков зажима, можно использовать специальные щипцы. Снять фиксирующее кольцо, повернув его против часовой стрелки. Если нет специального съемника ключ Снять модуль электробензонасоса из топливного бака, предварительно протереть поверхность от грязи, чтобы она не попала в бензобак.

Аккуратно, не повредите поплавок. Насос опустите в заранее приготовленную тару, чтобы бензин не попал на обшивку салона.

замена бензонасоса приора После снятия бензонасоса, загляните внутрь топливного бака. При наличии на дне грязи и воды, удалите замена бензонасоса приора при помощи трубки и шприца. А вам приходилось самому снимать бензонасос на Lada Granta, Kalina или Priora?

Напомним, ранее мы рассказывали, как проверить бензонасос. Кстати, а вы знаете, что для крышки бензобака продается специальный кронштейн? Недостаток бензина приведет к самым нехорошим последствиям. Бензонасос автомобиля Приора это такое ведро с моторчиком и шлангами, оно стоит под задним сиденьем, возле бензобака.

Цена многосостовная, так ка система, состоит из многих запчастей: Реле, моторчик, предохранитель, шланги и другие детали. В топливной системе рампе, бензонасосе должно быть давление 3,6—4,0 бар.

Если оно отличается, система не будет работать как. Цена только бензонасоса автомобиля Приора от рублей.

Согласитесь не мало для ведра:. Бензонасос в сборе обойдётся от руб.

Частое глохнут двигатель

Чтобы проверить, является ли причиной проблем с глохнутем двигателя именно бензонасос, можно произвести следующую диагностику:

1. Проверьте уровень топлива в баке: проверьте, что в баке достаточное количество топлива. Если бак почти пуст, то проблема может быть именно в топливном насосе.
2. Выключите зажигание: после глохания двигателя попробуйте повернуть ключ в положение «Выключено» на несколько секунд и снова поверните его в положение «Вкл». Если двигатель снова запускается, это может означать, что проблема с бензонасосом.
3. Проверьте электрическую цепь: также можно проверить электрическую цепь, подающую питание на бензонасос. Для этого можно использовать мультиметр или обратиться к специалисту сервисного центра.

Если после проведения диагностики вы подтверждаете, что проблема с глохнутем двигателя вызвана неисправностью бензонасоса, рекомендуется обратиться к авторизованному сервисному центру для замены или ремонта данного узла.

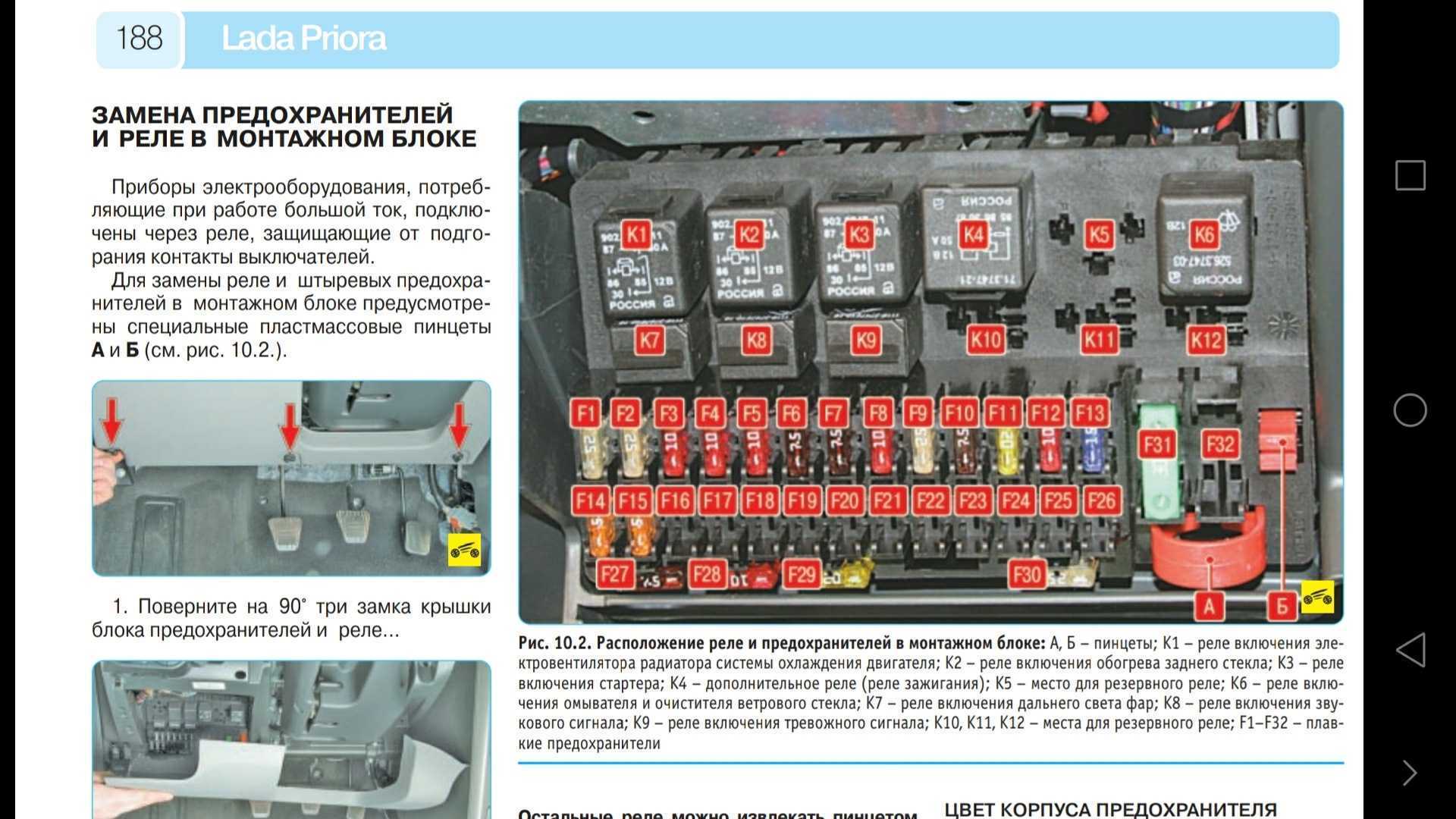

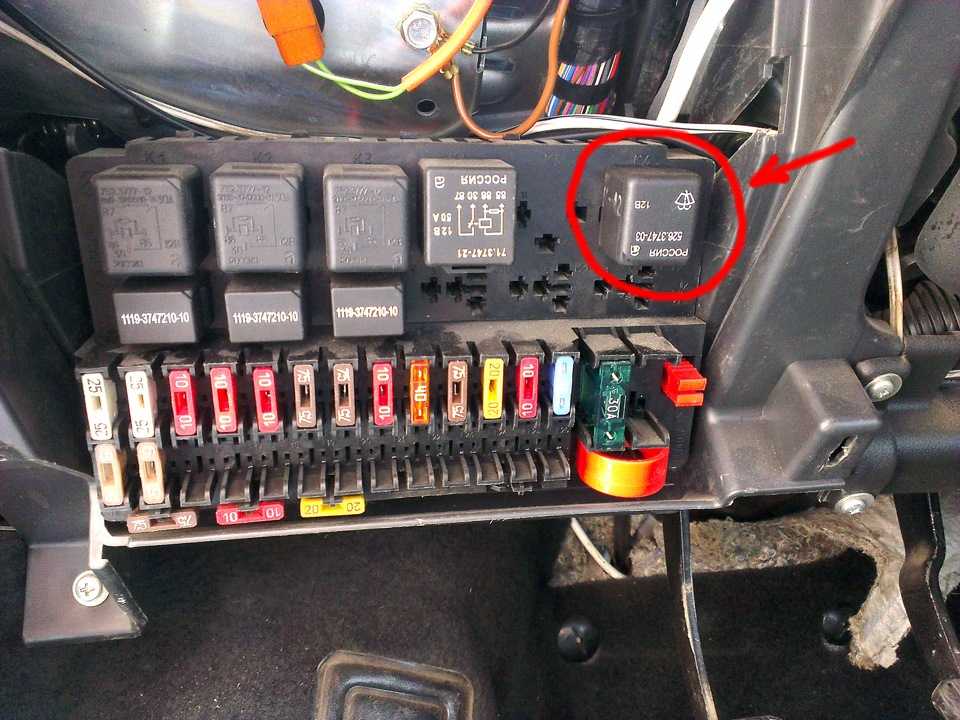

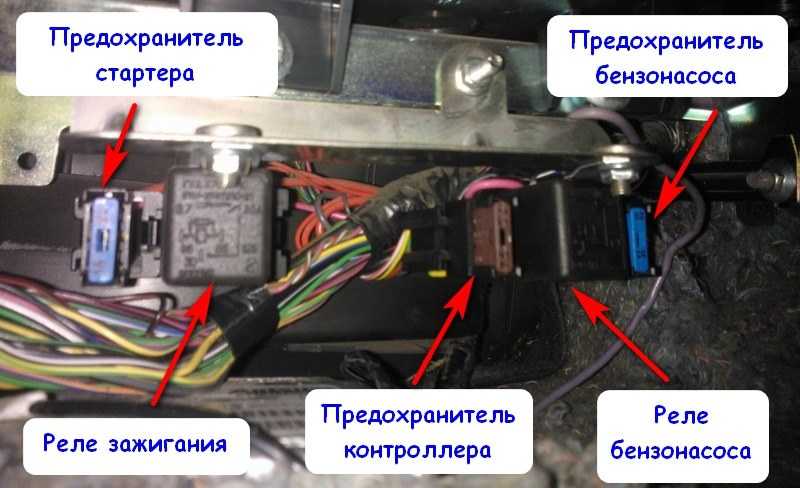

Где находится реле бензонасоса

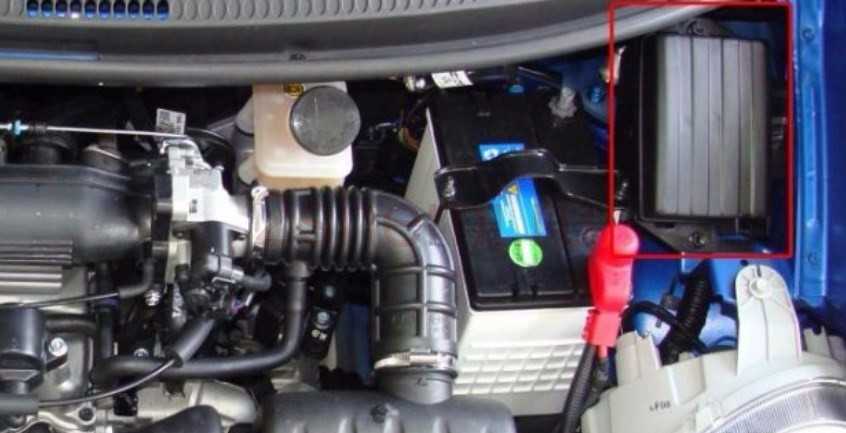

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

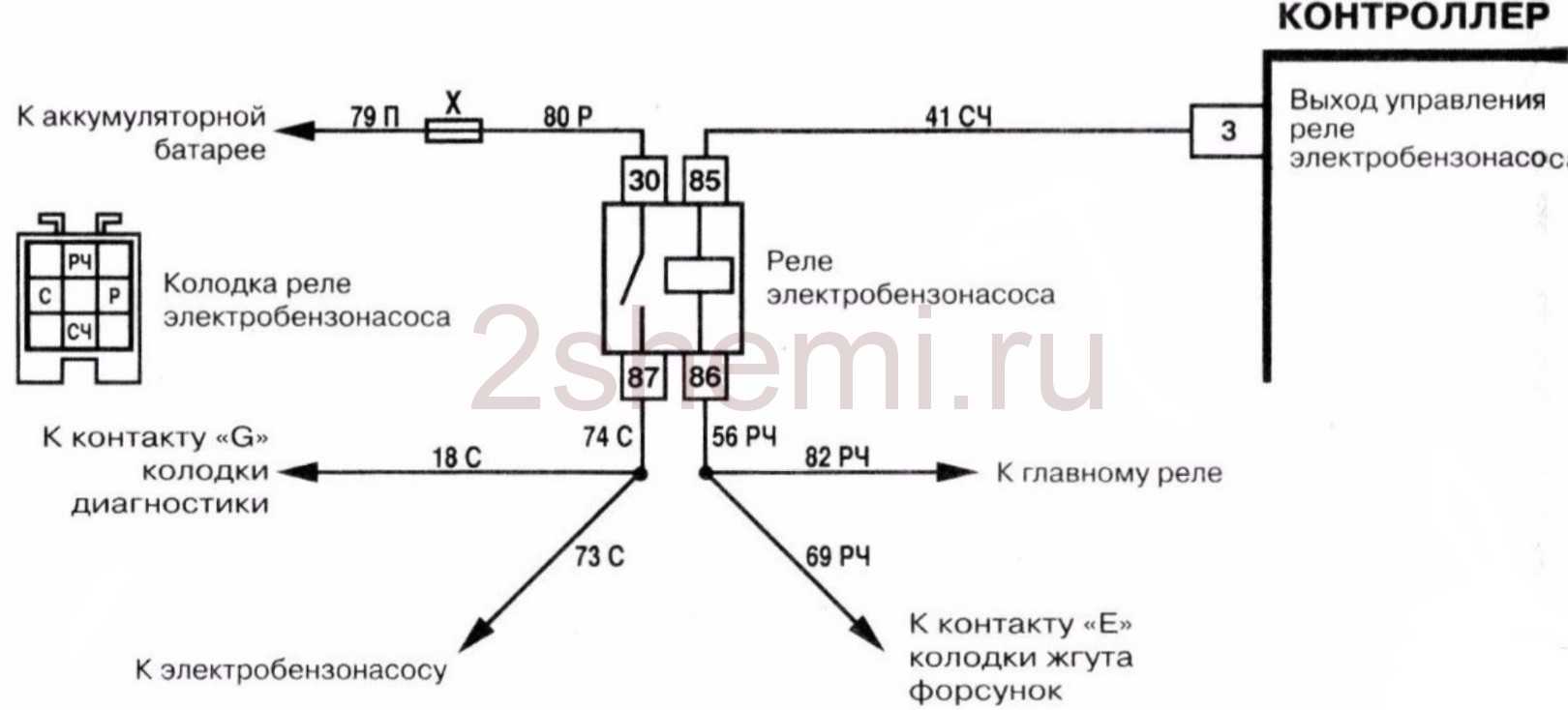

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Проверить работоспособность самого насоса просто, поэтому делаем так:

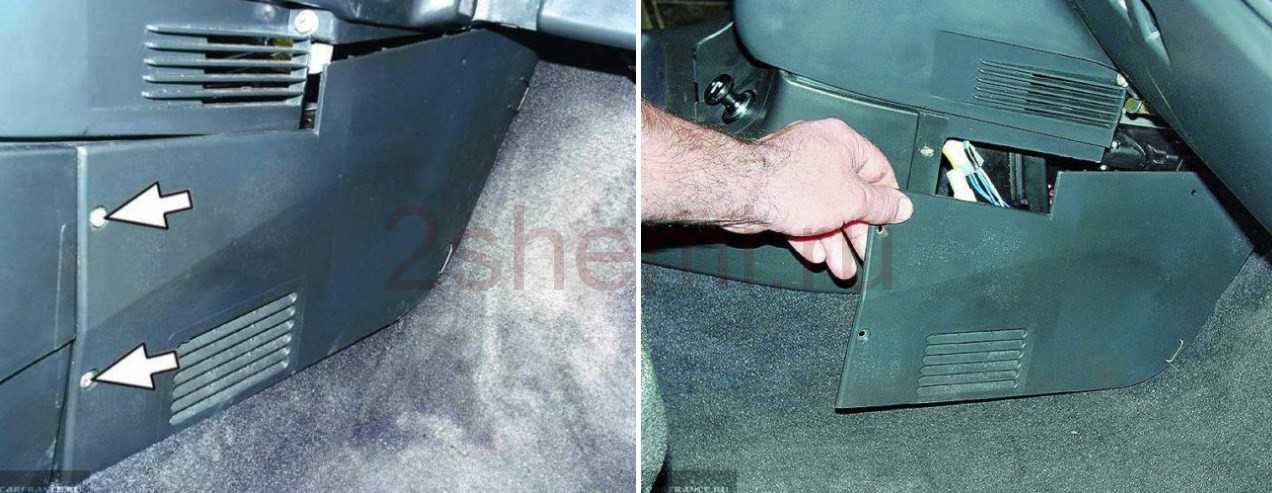

1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Порядок замены сетки бензонасоса

Процедура замены топливных фильтров выглядит так:

1. Приобретение запчастей.
2. Выбор рабочего места.
3. Подготовка инструмента и автомобиля к разборке части топливной системы.
4. Снятие электрического топливного насоса и установка нового фильтра.

Если сетку бензинового насоса не поменять вовремя, то всасывающий патрубок может забиться грязью

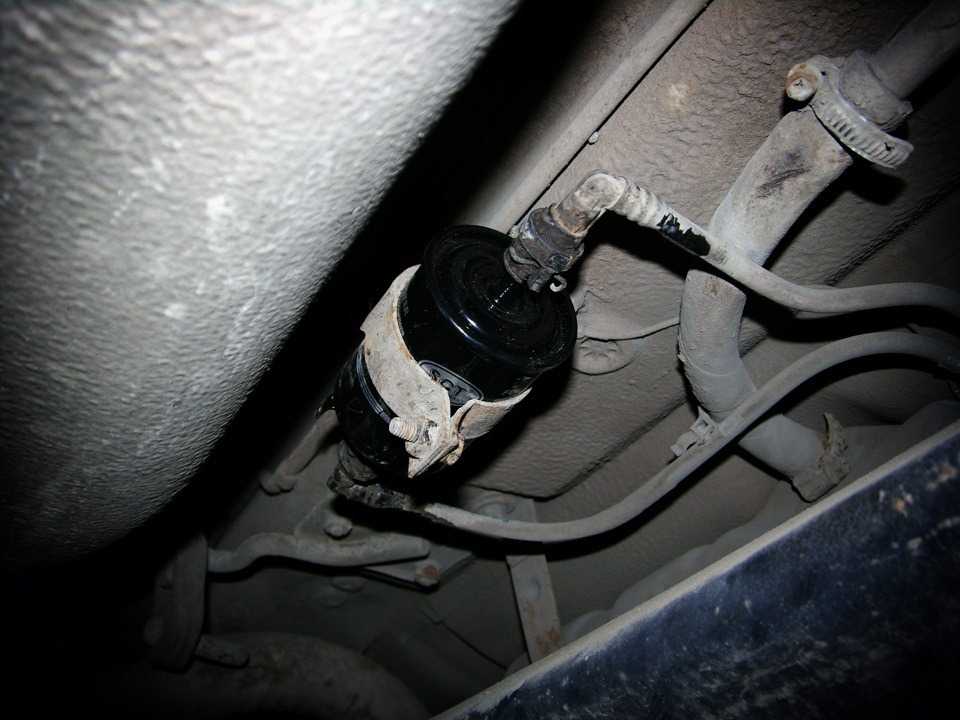

Так как ФТО расположен на днище автомобиля, для его замены потребуется подъёмник, смотровая яма или эстакада. Замену же сетки бензонасоса можно осуществить, просто поставив автомобиль на ровную поверхность. При этом бензобак должен быть хотя бы наполовину пуст. В противном случае при манипуляциях с ФГО можно пролить топливо на обшивку, и в салоне появится устойчивый запах бензина.

Подготовка к работе

Демонтировать электробензонасос можно в любом удобном месте, соблюдая меры пожарной безопасности.

Потребуются следующие инструменты:

две отвёртки — плоская и фигурная;
заострённые пассатижи или круглогубцы;
накидные или торцевые ключи на 10, 12 и 13;
автомобильный пылесос и ветошь.

Для демонтажа электробензонасоса потребуется минимальный набор инструментов

Подготовка машины заключается в обеспечении доступа к верхнему люку бензобака. Для этого снимаются задние сиденья, а поверхность под ними очищается пылесосом. Это не позволит мусору попасть в бак.

Находящийся под сиденьями люк покрыт слоем пыли, которую стоит убрать

Затем в системе подачи топлива сбрасывается давление, сохраняющееся после остановки мотора. Если этого не сделать, то при снятии любой трубки бензин брызнет наружу. Давление можно сбросить тремя способами:

1. От бензонасоса отсоединяется электрический разъём. Двигатель запускается и работает до полной остановки.
2. Бензонасос можно отключить, вытащив соответствующий предохранитель. Автомобиль заводится и работает до полной выработки оставшегося в магистралях горючего.
3. Универсальным является вариант сброса давления через диагностический штуцер на рампе. Открывается капот, и на торце рампы с клапана снимается колпачок. Давление снизится при надавливании на золотник отвёрткой — при этом нужно подставить небольшую ёмкость. Затем колпачок заворачивается на место.

   Клапан представляет собой обычный золотник, закрытый пластиковым колпачком

Порядок действий при снятии сетки

Чтобы добраться до металлического люка, расположенного под задними сиденьями, нужно откинуть клапан напольного покрытия у правой (по ходу движения) двери. Дальнейшие операции выполняются в следующем порядке.

1. Крестообразной отвёрткой выкручиваются два самореза, прижимающих крышку к днищу автомобиля. Люк снимается и убирается в сторону.

   Лючок, закрывающий бензонасос, прикручен двумя саморезами

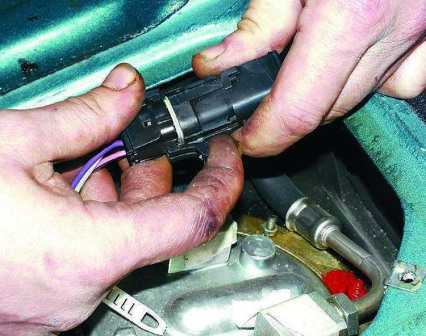

2. Ослабляется болт на минусовой клемме аккумулятора, и батарея отключается от бортовой электросети. Отгибается пластиковый язычок на разъёме питания бензонасоса, и колодка отсоединяется.

   Колодка легко вынимается из гнезда

3. Отсоединяются топливные шланги. На подающем шланге сначала разблокируется пластиковый стопор, затем — проволочный фиксатор. Обратный шланг зафиксирован металлической скобой, которую для снятия патрубка нужно аккуратно сжать плоскогубцами.

   Чтобы снять трубки, надо подогнуть проволочный фиксатор

4. Отворачиваются восемь гаек, удерживающих крепёжный фланец, и со шпилек снимаются шайбы (могут потеряться). Фланец демонтируется.

   Фланец удерживает корпус насоса и крепится восемью гайками

5. Запомнив правильное положение пластиковой крышки, электробензонасос извлекается из бака. Когда корпус наполовину выйдет из проёма, следует наклонить бак и вытащить поплавок. Во избежание попадания в бак мусора отверстие закрывается чистой ветошью.

   При демрнтаже корпус электробензонасоса поднимается вверх, а потом наклоняется в сторону

6. Для извлечения всасывающего патрубка с фильтром из стакана отсоединяется внутренний разъём. Затем следует одновременно надавить на концы четырёх пластмассовых защёлок и вытащить патрубок.

   Стакан крепится на четыре пластиковых защёлки, которые надо нажать одновременно

7. С трубки снимается загрязнённая сетка и меняется на новую. Фиксация фильтра сопровождается характерным щелчком.

   Сетка надевается на всасывающий патрубок от руки и фиксируется

8. Внутренняя поверхность стакана очищается от грязи. Сборка узла производится в обратном порядке.

Сборку следует выполнять аккуратно, не допуская попадания в бензобак посторонних предметов. После установки фланца насоса следует прикрепить к любой шпильке провод массы. После удаления следов топлива нужно проверить герметичность соединений. При включённом зажигании работающий насос начнёт поднимать давление, и через неплотные стыки может вытекать бензин.

Как определить неисправность бензонасоса

Как бы то ни было, но большинство признаков указывающих на неисправность бензонасоса могут свидетельствовать о неполадках в других системах и узлах машины. Троит автомобиль – может свечи, может зажигание, может какой-то датчик барахлит. Посторонние шумы в моторе – вообще могут быть вызваны разнообразными поломками. Даже когда мотор глохнет сразу же после запуска, грешить только на бензонасос не получится. К примеру, без показаний датчика положения коленвала, ЭБУ может остановить работу насоса, что является вполне себе штатной реакцией автомобиля на такую проблему. И даже снижение давления в системе, может быть вызвано нарушениями герметичности топливных магистралей, поломками перепускного клапана и другими сбоями.

Что можно сделать сразу же? В первую очередь, вы можете проверить работу бензонасоса перед запуском двигателя. Для этого, откройте крышку топливного бака и попросите кого-нибудь включить зажигание, не запуская стартер. В первые секунды после включения зажигания, вы должны услышать специфический шум работы бензонасоса. Если же он отсутствует, вероятнее всего, насос придется менять, хотя возможно, причина отказа в электроснабжении устройства.

Замер давления в топливной рампе, это еще один способ проверки бензонасоса. Нормальные показатели давления, как и правильную процедуру установки манометра, нужно смотреть в документации к вашему авто.

Чаще всего, в современных автомобилях при выходе из строя бензонасоса, производится его замена. Но спешить с этим не стоит. Возможно, причиной сбоев является не сам бензонасос, а например, фильтр грубой очистки, который попросту забился. В этом случае, поможет банальное очищение этой сеточки и ничего менять не понадобится. Так же стоит проверить проводку, предохранитель, а так же реле бензонасоса, возможно причина отказа устройства, кроется именно здесь. Опять-таки, проверка топливных магистралей, перепускного клапана, а то и самих форсунок, тоже будет не лишней.

Замена бензонасоса

Процесс замены бензонасоса является несложной задачей если следовать инструкции приведенной ниже. Для более быстрого и легкого завершения работы необходимо подготовить инструмент для проведения работы.

Инструмент:

• Рожковый ключ на 10мм;
• Трещотка с головкой на 10мм;
• Отвертка крестовая;
• Ветошь;

Так же следует подготовить расходники, которые необходимо заменить вместе с топливным насосом.

Расходники:

• Сеточка бензонасоса;
• Топливный фильтр;
• Гофрированный топливный шланг;
• Уплотнительное резиновое кольцо (по состоянию);

Пошаговая инструкция:

Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.

Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.

Вынимаем предохранитель бензонасоса и запускаем автомобиль. Это позволит скинуть остаточное давление в топливной рампе. Ждем пока автомобиль заглохнет.

Отключаем минусовую клейму с АКБ, так как работы производятся с воспламеняемыми веществами (бензином) и электроприборами автомобиля.

Снимаем разъем со стакана бензонасоса. Снимаем пластиковые штуцера. Может пролиться немного топлива, в этом нет ничего страшного.

Откручиваем 8 гаек трещоткой с головкой на 10мм.

Вынимаем кольцо и вытаскиваем стакан вместе с бензонасосом.

Приступаем к разборке насоса

Снимаем стопоры фиксирующие отстойник стакана. И разъединяем отстойник от стакана.

Вынимаем бензонасос из посадочного места, отсоединяя топливный гофрированный шланг (при необходимости шланг нужно заменить).

Устанавливаем новый топливный насос с установленной новой сеточкой бензонасоса в обратной последовательности.

Работа насоса и его неисправности

Из названия можно понять, что топливный насос осуществляет подачу горючего из бака в форсунки двигателя. Соответственно, если агрегат неисправен, то нагнетания бензина не будет, а силовая установка не включится в работу. Существуют варианты для инжектора и карбюратора. Автомобиль ВАЗ 2110 оснащен инжектором, соответственно, топливный насос должен подходить под эту систему. Если же «десятка» была модернизирована при помощи установки карбюратора, то и агрегат придется брать нештатный. Расположен агрегат в топливном баке – под левой задней дверцей, электрика выходит под сидения заднего ряда.

Понять, что в насосе или его сетке присутствуют неисправности достаточно просто:

• Машина не заводится. Причин у этой неисправности масса, но перед тем как выполнять полную диагностику, необходимо проверить, не засорилась или сетка насоса.
• На первой передачи присутствуют ощутимые рывки. Здесь тоже множество вариантов, но одной из них является нерабочий топливный насос.
