Проверка давления в системе питания двигателя лада калина

Электрическая схема Лада Калина 2

Схема электрических соединений жгута проводов переднего 21924

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер Lada Kalina 2; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор ВАЗ-2192; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема соединений жгута проводов системы зажигания 21903

1 – датчик контрольной лампы давления масла; 2 – генератор Lada Kalina 2; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Схема электрических соединений жгута проводов панели приборов 21924

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле Лада Калина 2; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель ВАЗ-2192; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Признаки неисправности регулятора давления топлива калина

Всем привет, продолжаю обкатывать новый мотор, стал крутить его до 5000об/мин. И иногда появлялись проблемы с тягой, а именно создавался эффект отсечки на 4000об/мин. Т.е. тупо падали обороты в ноль и машина не хотела ехать пока обороты не падали ниже 3000. Такое бывало и на старом моторе, но тогда я грешил на прогоревшую прокладку, но тут понял что это связанно с одной из систем двигателя. Так же бывало, что с остатком в баке примерно 13литров, машина глотала воздух и глохла как дизель, сначала жутко троила и потом замолкала, хотя насос должен прогонять воздушную пробку. Все симптомы указывали на проблемы в топливной системе.

форсунки промыты при сборке, оставались РДТ (регулятор давления топлива) и сам насос.

Проверить давления в системе очень просто. Нужен манометр, шланг и 2 хомута. Не забываем что манометр точно показывает в второй трети шкалы, т.е. если нужно замерить давление в районе 2-4кгс/см2 нужно брать манометр от 1 до 8-10кгс/см2. На крайняк можно снять манометр с насоса, главное чтобы предел был в районе 7кгс/см2. Я взял поверенный манометр на 10кгс/см2.

Подключается на рампах старого и нового образца одинаково. Снимается пластиковый колпачок с торца рампы

Под колпачком штуцер, в которой завернут обычный колесный золотник, выкручиваем его колпачком с колеса (ВАЖНО! Система под давление, будьте осторожны выкручивая золтоник

), а лучше снимите предохранитель насоса или разъем с него и заведите машину чтобы стравить давление в системе. А дальше надеваем наш шланг с манометром.

Теперь проверяем регулятор давления, для этого на холостом ходу снимаем с него вакуумный шланг от ресивера, давление должно резко подскочить на 0.7-0.9кгс. Если этого не произошло или произошло медленно регулятор не исправен.

У меня работал отлично, менял его год назад.

Далее проверяем сам бензонасос, для этого на холостом открываем дроссель и смотрим показания. Давление не должно падать ниже 2.2кгс.Если давление не падает читаем как проверить фильтр, если упало как у меня то просто читаем почему это может быть , у меня упало до 1кг. Падение может происходить из-за забитых фильтров или из-за полумертвого насоса. Теперь чтобы найти виновника всех бед, на холостом ходу пережимаем пассатижами обратку топлива, которая идет от регулятора давления. При этом давление должно дойти до 5-7кгс/см2. Т.е. насос в упор должен качать больше 5кгс. Теперь следим как это происходит, если давление доходит выше 6кгс но очень долго, порядка минуты или больше, виноваты забитые фильтры (грубой очистки в баке, или тонкой около бака). Если не доходит хотя бы до 4 кгс значит насос мертв, т.е. он работает но не так как должен. У меня насос не смогу накачать в упор даже 3кгс. Вердикт замена насоса.

До этого, года 3 назад уже менял насос, тогда не было опыта и пару раз вставал с сухим баком. А сейчас это произошло из-за неисправной приборки. На ней врут все показания, поэтому ей готовится замена на приборку 2110. В общем не оставляйте бензин на дне бака, всегда держите в нем хотя бы литров 15, насос не переносит работу на сухую, нет охлаждения протекающей средой, т.е. бензином, в лучшем случаи износ насоса и падение давления, а после полный выход из строя. В худшем перегрев и воспламенение внутри насоса. Взрыва не будет, но напугает вас дымом конкретно.

Делать нечего, пришлось брать деньги и искать новый насос, к слову тогда 3 года назад я взял оригинальный БОШ за 750руб. Стоял такой же. Сейчас же спросив оригинал офигел от цены в 1600руб. Все дело в калинах и приорах, на них цены запчастей выше чем на те же Самары, а вот насос к несчастью везде одинаковый, и благодаря новой маркировки т.к. Самары сняты с производства, считается как насос на Приору поэтому и цена такая. Но я пошел другим путем и нашел в Магнитогорске функцианальный аналог БОШ фирмы СОАТЭ. Но цена 780руб. Так же взял новый фильтр грубой очистки (гусиная лапка) и тонкой очистки фирмы SCT.

Для тех читателей блога, которые следят за моим каналом YouTube, информация будет не новой, а для остальных опишу все здесь. Итак, в течение последних нескольких дней с моей Калиной начались проблемы. И заключались они в следующем:

• двигатель после длительного простоя начал плохо заводиться, чаще со второго раза даже
• машина стала очень «тупая», и по ощущениям потеря мощности составляла порядка 20 %
• расход топлива увеличился на 10 % при работе двигателя на холостых оборотах, и при движении тоже

В общем, по всем признакам, которые описаны выше, похоже было на умирающий бензонасос. Разумеется, предварительно проверил ДМРВ, так как его рабочее напряжение тоже уже близко к критическому. Но при его отключении ничего не изменилось в лучшую сторону.

В итоге, начал разбираться уже с топливной системой. Сразу скажу, чтобы не было лишний вопросов:

Распиновка фишки бензонасоса

Распиновка фишки бензонасоса ВАЗ 2114 включает в себя контакты подачи питания на электродвигатель, контакт измерителя уровня топлива, контакт сигнализации критического остатка.

• Индикатор остатка:
• Масса;
• Питание насоса;
• Уровень топлива.

Разъем питания, расположенный на блоке имеет штырьковую часть — «папа», соответственно, ответная часть «мама». Следует иметь ввиду, что блок насоса подключается к бортовой сети не напрямую, а через переходной жгут, одна из клемм которого подключается к блоку, а другая к бортовой сети.

• Черный с белым – масса;
• Серый – напряжение питания;
• Розовый – указатель уровня;
• Синий с красным – резервный остаток.

. — , , .

		15:28, 29  1236 —
	! LADA Kalina, Granta 1.6 04> 0 580 454 035_	18:24,
	Lada Granta 2011>	16:53, 10
	0580454035 Bosch 0 580 454 035_ ! LADA Kalina, Granta 1.6 04>	09:31, CAREX PARTS
	! LADA Kalina, Granta 1.6 04> 0 580 454 035_ Bosch 0580454035	14:06, Exist …
	! lada kalina, granta 1.6 04 Bosch .0580454035 0 580 454 035_	06:59, — …
	2190 ()	05:58, 4
	! LADA Kalina, Granta 1.6 04> 0 580 454 035_ BOSCH 0580454035	13:12,
	0 580 454 035 LADA Kalina, Granta 1.6 04>	04:34, 1001z
	! LADA Kalina, Granta 1.6 04> 0 580 454 035_	07:39, 11 Odin
	! LADA Kalina, Granta 1.6 04> : Bosch 0 580 454 035_ 0580454035	10:27, 7
	Granta 2011>	22:02, 45
	! LADA Kalina, Granta 1.6 04> Bosch 0 580 454 035	08:20,
	0 580 454 035_ ! LADA Kalina, Granta 1.6 04>	09:08, 6 zzparts
	LADA Kalina, Granta 1.6 04> 0 580 454 035	12:22, 7 V8
	! LADA Kalina, Granta 1.6 04> 0 580 454 035_ BOSCH 0 580 454 035	09:48, 10 PARK-MOTORS
	2110-2112/Priora/Kalina/G­ranta . FENOX EFP35005O7	13:41, 10 PARK-MOTORS
		08:18, 12 EURORAZBOR
	. LADA 2108-099i WEEN 1920282 …2108-099i 3 2108 2108 210 21 2108099I AUTOLIFE42 , 3	19:31, 12 Autolife42
	! Fiat, Opel, Honda, Kia, Nisan, Mitsubishi, Lada 88> 10-01349-SX_ STELLOX 1001349SX … 1 Kia Fiat Mitsubishi Opel Honda Nissan Kia Fiat Mitsubishi Opel Honda Nissan 1001349 1001349SX_ , 1	13:52,
		10:28, …
	WEEN	05:58, 4
	Lada Largus 2011>	16:53, 10
	renault logan bosch Noname .0 986 580 957 , 8-15	23:47, — …
	(1,6 )	05:58, 4
	LADA .21010110601000 Oz_	06:26, — …
	LADA	07:13, —
	. lada 2108-099i Ween .1920282 … , 15 000 . 2108 2108 210 21 2108099I , 2	06:02, — …
	LADA 112, Samara	22:24,
	21236 . ()/ Bosch/ LADA … . ()/ Bosch/ LADA 4×4 2121 21236113900910	05:55, 4
	. LADA 2108-099i … . 2108 2108 210 21 ADSO1920282 2108099I , 1	11:04, 1001z
	! Fiat, Opel, Honda, Kia, Nisan, Mitsubishi, Lada 88> 10-01349-SX_ … 1-2 Kia Fiat Mitsubishi Opel Honda Nissan Kia Fiat Mitsubishi Opel Honda Nissan 1001349SX_ , 1-2	18:06,
	7.1.2 Lada Samara 1100-1500 86> … . ADARM7 11001500 , 1	07:27, 1001z
	! Fiat, Opel, Honda, Kia, Nisan, Mitsubishi, Lada 88> 10-01349-SX_ … 1 Kia Fiat Mitsubishi Opel Honda Nissan Kia Fiat Mitsubishi Opel Honda Nissan 1001349SX_ , 1	08:58, 11 Odin
	10-01349-SX Fiat, Opel, Honda, Kia, Nisan, Mitsubishi, Lada 88> … . Kia Fiat Mitsubishi Opel Honda Nissan Kia Fiat Mitsubishi Opel Honda Nissan ADARM1001349SX , 1	05:46, 1001z
	! Lada Samara 1100-1500 86> 7.21772.50.0_ Pierburg 721772500 … 86> 7.21772.50.0_ PIERBURG 721772500 11001500	16:40, 22 Exist …
	1001349SX Stellox 10-01349-SX_ ! Fiat, Opel, Honda, Kia, Nisan, Mitsubishi, Lada 88> … 1-2 Kia Fiat Mitsubishi Opel Honda Nissan Kia Fiat Mitsubishi Opel Honda Nissan 1001349 , 1-2	11:58, CAREX PARTS
	! Fiat, Opel, Honda, Kia, Nisan, Mitsubishi, Lada 88> 10-01349-SX_ Stellox 1001349SX …STELLOX 1001349SX Kia Fiat Mitsubishi Opel Honda Nissan Kia Fiat Mitsubishi Opel Honda Nissan 1001349SX_	14:45, Exist …
	LADA: 112 15 95-, Kalina 16 04-, Samara 1300/1500 86-	22:07,
	7.21772.50.0 Lada Samara 1100-1500 86> … . ADARM721772500 11001500 , 1	08:53, 1001z
	LADA 112 (95-) Kalina (04-) Priora (2170, 2171, 2172) (08-) Samara (86-) … . 2170 217 21 2172 2171 ADRODFP0105	22:19,
	721771500 Pierburg 7.21771.50.0_ ! Lada Niva 1.6 76-95/Toscana 2107 1.5 83-93 …-93 1-2 2107 2107 210 21 , 1-2	10:57, CAREX PARTS
	WEEN WEEN 192-0001 , 3	10:58, 11
	LADA Kalina 1.4/1.6 16V 04-> … . 1119 111 11 1117 1118 BAZ11194 BAZ1119 BAZ111 BAZ…	22:07,
	! Lada Niva 1.6 76-95/Toscana 2107 1.5 83-93 7.21771.50.0_ Pierburg 721771500 …-93 7.21771.50.0_ PIERBURG 721771500 2107 2107 210 21	16:40, 22 Exist …
	2123 . «bosh» LADA .212361139009	00:00, — …
	1111 LADA … 1111 LADA 1111 1111 111 11 11110110601000	05:39, 4
	2101 LADA … 2101 LADA 2101 2101 210 21 21010110601000	05:39, 4
	2108 LADA … 2108 LADA 2108 2108 210 21 21080110601000	05:39, 4
	2110 sch (0 580 453 453) LADA . … (0 580 453 453) LADA . 2110 2110 211 21	05:55, 4

Особенности электрооборудования

Нововведения касались не только написания названия автомобиля, но и современной «начинки» транспортного средства. В частности, автомобиль получил:

1. Три силовых агрегата разной мощности (от 87 л.с. до 108 л.с.);
2. Механическую и автоматическую КПП;
3. Подушку безопасности водителя;
4. Электроусилитель руля.

Эти новшества были доступны уже в базовой комплектации автомобиля. Кроме этого, проводка в Калине позволяла подключать дополнительные устройства (см. также схему электропроводки Газель Бизнес).

Покупатели могли выбрать и предлагаемые автопроизводителем опции, большая часть из которых представляли новинки для отечественного автопрома:

1. Системы АБС и ESP;
2. Подогрев передних сидений;
3. Подушку безопасности для переднего пассажира;
4. Аудиосистему с сенсорным экраном;
5. Кондиционер;
6. Систему навигации;
7. Датчики дождя и света и т.п.

Замена электробензонасоса на ВАЗ

Снизьте давление в топливной системе.
Отсоедините по очереди 2 шланга с помощью колодки шлангов подачи топлива.
Открутите 8 гаек по окружности нажимного кольца и снимите его.
К одной из гаек подключается провод с отрицательной полярностью, которую необходимо осторожно снять.
Блок электронасоса вытаскиваем из топливного бака, слегка наклонив, для сохранности рычага датчика указателя уровня топлива, иначе он выдаст неверные параметры.
Снимите резиновое уплотнительное кольцо с топливного затвора. Если его свойства утрачены, необходимо произвести замену изделия.
Установите насос в обратном порядке.

При установке топливопроводов ориентируйтесь на направление подачи топлива, указанное стрелками, а стрелка совмещения на крышке электронасоса должна указывать в сторону кормы автомобиля!

Как происходит замена топливного фильтра тонкой очистки на Калине: пошаговое описание технологии

системасистемаОчистительный элемент выполнен в виде цилиндра с двумя штуцерами и располагается снизу автомобиля на правой стороне бака. Наиболее удобно выполнять процедуру на эстакаде или подъемнике. Дискомфортная альтернатива – поддомкратить правую сторону и подложить какую-либо опору под автомобиль во избежание внезапного соскакивания кузова с домкрата.

Подводящие трубки фиксируются специальными скобами, а сам фильтр притянут к баку хомутом. На некоторых модификациях очиститель удерживается тривиальным пластиковым держателем.

Концепция демонтажа фильтрующего элемента проста:

• снять топливные патрубки со штуцеров фильтра, сжав фиксаторы в горизонтальной плоскости;
• ослабить хомут, отвернув винт рожковым ключом или головкой на 10;
• вынуть очистительный модуль.

Поскольку рассматриваемый элемент постоянно подвергается воздействию грязи и влаги, возникает необходимость в применении смазки типа WD-40 в месте болта хомута. При каждой третьей замене топливного фильтра на автомобилях семейства Калина народные эксперты рекомендуют попутно устанавливать новые наконечники на трубки магистрали питания.

Установка нового очистительного элемента производится в обратной последовательности

Особое внимание следует обратить на:

• направление стрелки движения топлива (правильно – к двигателю);
• наличие характерного щелчка при соединении трубок магистрали питания со штуцерами фильтра.

Восстановив электропитание цепи бензонасоса (вставить предохранитель или колодку), необходимо:

• дважды осуществить цикл: включить зажигание и выключить его после затухания звука зуммера (лампочка аварийного состояния тормозной системы на комбинации приборов погаснет);
• завести силовую установку;
• проверить установленные соединения на предмет отсутствия течи.

Проверка бензонасоса карбюраторного авто (механический)

Механический топливный насос – схема

Чтобы проверить работоспособность топливного насоса, вам необходимо:

1. Снимите топливопровод с впускного отверстия карбюратора.
2. Погрузите трубку в специально подготовленную прозрачную бутылку, вручную управляя рычагом подкачки, вы заметите, насколько сильно и плотно струя подается с топливом. Загрязнения воздуха не должны быть видны визуально.

Опоздание реактивного самолета не является признаком поломки, особенно если машина стояла на стоянке долгое время. Обычно основной причиной неисправности являются диафрагмы восемь и девять.

Однако необходимо проверить как фильтр, так и впускной / выпускной клапан.

Даже при замене сальников может произойти утечка топлива. В этом случае проблема заключается в герметичности корпуса топливного насоса из-за деформации при ремонте.

Подытожим:

Причин как электрических, так и механических неисправностей топливного насоса много, и необходимость найти / отремонтировать неисправность может застать вас врасплох. Следуя вышеперечисленным рекомендациям, вы сможете самостоятельно провести все необходимые мероприятия по диагностике данного устройства. И начинать стоит с источника питания (если это ТНВД) и работы мембраны при проверке ТНВД механического типа. Чаще всего нестабильная работа топливного насоса связана не с его выходом из строя, а с сопутствующими деталями – фильтром, обратным клапаном или форсунками.

Принципиальные электрические схемы, подключение устройства и распиновка разъема

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Его работа контролируется с помощью реле. В ВАЗе (в зависимости от модели) блок подачи топлива может быть электрическим или механическим – все зависит от системы подачи топлива. На инжекторном автомобиле топливный насос находится в баке. При включении зажигания на клеммы агрегата подается напряжение и начинается подкачка топлива. Если в системе создается необходимое давление, реле автоматически отключает топливный насос – двигатель готов к запуску.

При включении зажигания реле создает давление в топливных магистралях, включая на пару секунд топливный насос (BN). После этого BN будет работать, когда двигатель запускается стартером или когда двигатель работает.

Иногда эту систему нужно поправить – здесь нет ничего сложного, и редакция сайта 2Schemy.ru подскажет, как это сделать самому. Начнем с распиновки БН, затем обозначим ее на схемах, а в конце будет инструкция по замене элементов питания ТВС.

Общая схема электрооборудования Калины

На электросхеме модели Лада Калина распиновка разъемов выполнена в несколько этапов. Согласно заводским чертежам изначально раскрывается общее положение элементов, следом расшифровывается каждый узел отдельно.

1. Узел правой передней фары.
2. Сенсор, указывающий на положение замка капота.
3. Запитка клаксона.
4. Блок клемма стартера.
5. Силовые кабели АКБ.
6. Рабочий блок генератора.
7. Клемма подачи напряжения на привод дворников.
8. Блок контактов левой головной оптики.
9. Фишка подъемника правой двери.
10. Аналогично для редуктора подъемника стекла.
11. Выход на динамик водительской двери.
12. Привод блокировки водительской двери.
13. Мотор бачка стеклоомывателя.
14. Вывод сенсора измерителя температуры за бортом.
15. Штатный разъем подключения ЭСУД.
16. Аналогично, что и 12, для переднего пассажира.
17. Показатель остатка тормозухи в расширительном бачке системы.
18. Аналогично, что и 11, для переднего пассажира.
19. Переключатель стеклоподъемника двери переднего пассажира, находящийся в БУ водителя.
20. Клавиша подъемника стекла водительской двери.
21. Кнопка блокировки замков.
22. Питание редуктора подъемника для передней пассажирской двери.
23. Ввод монтажного узла.
24. БУ противоугонки.
25. Аналогично для сигнализации.
26. Распиновка на приборную доску.
27. Правый поворот.
28. Подсветка бардачка.
29. Выключатель лампы подсветки бардачка.
30. Выключатель клавиши стопов.
31. Клемма выключателя зажигания противоугонки.
32. Конструкция головного освещения.
33. Подача тока на разъем подрулевого рычага.
34. Левый поворотник.
35. Колодка правого заднего динамика.
36. Привод электрозамка задней правой двери.
37. Блок подогрева ветрового окна.
38. Блокировка обратного хода.
39. Прерыватель аварийки.
40. Регулировка вентилятора печки.
41. Вспомогательный резистор печки.
42. Мотор печки.
43. Питание заднего левого динамика.
44. Клемма блокировки задней левой двери.
45. Подача тока для бензонасоса и поплавка.
46. Выключатель белой лампы обратного хода.
47. Кнопка включения стопов.
48. Питание прикуривателя.
49. Блокировка ЗХ – питание соленоида.
50. Фишки магнитофона или акустической системы.
51. Подсветка БУ вентиляцией и печкой.
52. Подача напряжения и сигналов на ЭУР.
53. Лампы подсветки внутреннего пространства.
54. Тыльный правый плафон.
55. Питание на замок крышки багажника.
56. Привод подсветки грузового отсека.
57. Подсветка ГОС номера.
58. Вспомогательная лампа стопа.
59. Непосредственно подогрев ветрового стекла.
60. Лампа подсветки грузового отсека.
61. Левая кормовая фара.

голоса

Рейтинг статьи

Операции проводимые при снятии бензонасоса Лада Гранта

Снятие топливного модуля показано на автомобиле с двигателем ВАЗ-21116. На автомобилях с другими двигателями эту работу выполняют аналогично.

1. Снизьте давление в системе питания. 2. Откиньте вперед подушку заднего сиденья. 3. Приподнимите вырезанные части коврика и термошумоизоляциоиной накладки над люком в основании кузова.

4. Выверните четыре винта крепления крышки люка над топливным модулем,..

5. …и снимите крышку.

6. Отсоедините от топливного модуля колодку жгута проводов, отжав ее пружинный фиксатор.

7. Отсоедините от штуцеров модуля топливные шланги, нажав на кнопки их пружинных фиксаторов и сдвинув шланги вдоль штуцеров.

Отсоединяйте шланги от штуцеров топливного модуля осторожно, избегая боковых усилий, чтобы не сломать штуцера. 8. Отверткой сдвиньте против часовой стрелки пружинную пластину байонетного крепления топливного модуля и поверните пластину до совмещения семи вырезов в ней с выступами на фланце топливного бака

Отверткой сдвиньте против часовой стрелки пружинную пластину байонетного крепления топливного модуля и поверните пластину до совмещения семи вырезов в ней с выступами на фланце топливного бака.

9. Снимите пластину.

На заводе изготовителе пружинную пластину крепления топливного модуля затягивают (или при необходимости отворачивают) специальным инструментом. При его отсутствии сильно затянутую пластину можно стронуть с места легкими ударами молотка, оперев выколотку на отогнутый вверх усик пластины. 10. Извлеките из бака модуль, наклонив его в бок…

11. …чтобы не погнуть рычаг датчика указателя уровня топлива и не провернуть поплавок на рычаге. Иначе показания указателя в комбинации приборов будут неверными.

Вынимая из бака топливный модуль, сразу же подложите под него обтирочную ткань, так как из стакана модуля может вытекать бензин.

12. Снимите с фланца бака резиновое уплотнительное кольцо. Сильно обжатое, затвердевшее или надорванное кольцо обязательно замените во избежание течи бензина.

13. Установите топливный модуль и все снятые детали в порядке, обратном снятию. Пружинную пластину крепления модуля после установки немного дотяните легкими ударами молотка через выколотку (см. примечание выше). При установке модуля в топливный бак установочная стрелка на крышке модуля должна быть направлена в сторону задней части автомобиля.

При подключении бензопроводов, соблюдайте направление подачи бензина указанное на штуцерах топливного модуля

Когда на Лада Гранта перестал работать бензонасос, стоит проверить предохранитель. Если там все хорошо, тогда бензонасос нужно будет снимать и смотреть причины поломки. Сегодня мы расскажем как заменить бензонасос на Гранте.

Предохранитель бензонасоса Lada Granta располагается в дополнительном , его номер F3 (15 А). Также убедитесь, что реле бензонасоса (К2) работает исправно. Если предохранитель оказался целым, а реле рабочим, тогда возможно проблема в самом насосе.

Напомним, что в предыдущей статье мы рассматривали своими руками. Данная информация будет полезна для молодых водителей, которые активно осваивают искусство тюнинга.

Замена топливного насоса на Лада ГрантаНам потребуется: — сбросить давление в топливной системе, — отсоединить минусовую клемму аккумулятора, — приготовить крестовую и плоскую отвертки, — молоток, головка «на 10» с удлинителем и ткань.

Порядок действий:

1. В салоне открутить крестовой отверткой лючок бензонасоса, который находится под задним сиденьем автомобиля.

2. Отсоединить колодку от крышки топливного модуля, подняв фиксатор.

3. Отсоединить наконечник (№1) от штуцера крышки насоса, сжав фиксаторы (в направлении стрелок) наконечника (№2) трубки подачи топлива.

4. Отвернуть 8 гаек крепления прижимной пластины бензонасоса, используя головку «на 10» с удлинителем.

5. Снять со шпилек шайбы и «массовый» провод. Снять прижимную пластину насоса.

6. Снять топливный модуль Гранты, стараясь не повредить поплавок датчика указателя уровня топлива.

Думаю, не стоит лишний раз объяснять, что устройство топливного насоса на автомобилях Калина и Гранта совсем не отличается. Именно поэтому весь процесс по замене составных частей бензонасоса на приведенных выше автомобилях будет одинаковым. Также, стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, то там есть некоторые моменты, которые имеют различия.

https://youtube.com/watch?v=-kE3OCc7J7w

Какие основные преимущества и негативные стороны насоса?

Первоначально конструктивные особенности указанного узла покажутся простыми. Однако чтобы детально уяснить принцип функционирования агрегата, потребуется перейти к разъяснению следующих аспектов.

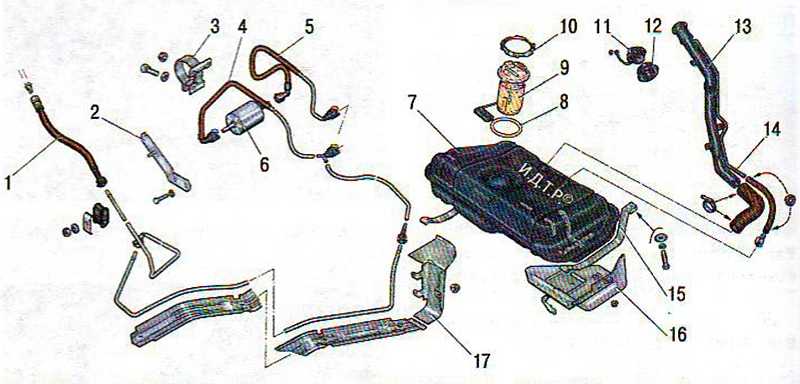

Ситуация интересна в том, что бак для топлива в Лада Калина помещен разработчиками под днищем в кормовой части авто. С топливной рампой под капотом он связан посредством магистралей. Для возможности подачи бензина с заданным параметром давления потребуется эффективный и высокопроизводительный бензонасос.

Основными преимуществами насосного агрегата топливной системы принято считать:

• своевременное обеспечение элементов впрыска потребным объемом топлива вне зависимости от режима работы мотора;
• простой конструктив и приличный ресурс;
• высокая безопасность, ведь бензонасос перестает функционировать вслед за остановкой двигателя.

Далее рассмотрим основные недостатки, которыми обзавелся данный узел:

1. шумность во время функционирования;
2. потребность в постоянном охлаждении;
3. чувствительность к качественным показателям топлива.

Именно применение некондиционного бензина в комплексе с несвоевременностью замены фильтра может гарантированно повлечь выход из строя этого дорогостоящего агрегата. Бывает такая ситуация, когда мотор не качает. В данном случае, надо знать, как проверить его и в случае необходимости, как снять.

Очистка топлива

Электрический бензонасос без защитного кожуха

Чтобы предотвратить поломку бензонасоса, нужно не только избегать заправок некачественным бензином (использовать только проверенную заправку), но и своевременно производить замену топливного фильтра.

Учитывайте, что предотвращение попадания загрязнений к деталям топливной системы происходит не только в топливном фильтре.

Примеси могут быть отфильтрованы в следующих местах:

• сетка на входе в топливный насос;
• фильтр тонкой очистки в топливной магистрали после бензонасоса;
• сетка перед регулятором давления топлива;
• сетка перед входом в топливную форсунку.

Непосредственно на исправную работу насоса влияют именно первые две позиции. Периодичность замены топливного фильтра определена в 30 тыс. км, но владельцы делают это чаще, с учетом низкого качества заливаемого бензина.

Периодичность замены сетки бензонасоса Калина грубой очистки заводом не определена, и по этой причине о ней забывают до тех пор, пока не наступает ситуация, когда бензонасос начинает давать сбои.

Вместе с тем рекомендуется производить чистку сетки, а при необходимости, например при ее повреждении, проводится замена сетки бензонасоса. Рекомендуется проводить такую замену через каждые 50-60 тыс. км.

Чистка грязеулавливающей сетки бензонасоса

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке

В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.
