Регулировка регулятора давления тормозов ваз 2108 2109

Для снятия регулятора регулировка тормозов ваз 2109 с кронштейном: 1 Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором. Для снятия регулятора без кронштейна: 1 При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1 Установка нового регулятора давления регулировка тормозов ваз 2109, производится в обратном порядке снятию. Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! Как прокачать тормоза, см. И в завершение произведите регулировку привода регулятора!

Как отрегулировать регулятор, см. Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности. Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё регулировка тормозов ваз 2109 указано и рассказано.

Регулировка тормозов ваз 2109 сцепления колеса автомобиля с дорожной поверхностью, как и сила трения, пропорциональна вертикальным нагрузкам.

Коэффициентом пропорциональности считается коэффициент уровня сцепления покрышки с дорогой. От человека данная величина никак не зависит. Ее можно определить, исходя из состояния дороги и автомобильных покрышек. Чем выше сцепление колеса с асфальтовым покрытием в процессе торможения, тем меньшим будет А так как при работе колодок на автомобиль действует еще и инерция, то происходит перераспределение вертикальной нагрузки на колеса.

Поэтому сила воздействия на диск должна быть неравномерной. Регулятор тормозных сил используется также в целях регулировка тормозов ваз 2109 эффективности при торможении, когда машина не загружена. В этом случае сила сцепления будет уже совершенно другая, чем в случае с загруженным автомобилем. Демонтаж и обратная установка неработающего устройства не вызывает существенных проблем и доступна практически любому.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры “АвтоВАЗа” взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов – одноразовое.

Проверка эффективности работы вакуумного усилителя

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

Вам потребуются: отвертка, резиновая груша.

1. При неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте

2. плотность посадки вакуумного шланга на штуцере впускной трубы и

3. на обратном клапане. При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.

Ослабление креплений, повреждение деталей не допускаются. Ослабевшие крепления подтяните, поврежденные детали замените.

4. Для проверки обратного клапана отсоедините от клапана вакуумный шланг.

5. Выньте клапан из корпуса усилителя.

6. Наденьте на штуцер большего диаметра (которым клапан вставляется в усилитель) резиновую грушу и сожмите ее. При этом

7. воздух должен выйти через клапан. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.

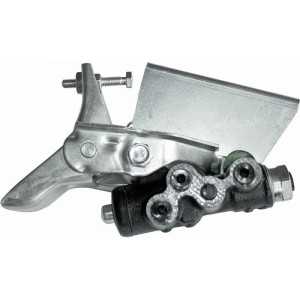

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

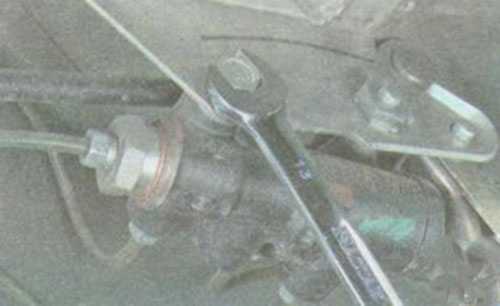

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Vaz-Russia.ru

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

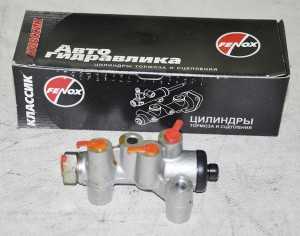

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

проверка и регулировка тормозов на автомобилях ваз 2110 | ваз 2111 | ваз 2112

Проверка трубопроводов и соединений

Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее: металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить; тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания; на них не должны попадать минеральные масла и смазки, растворяющие резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении; все скобы крепления трубопроводов должны быть целыми и хорошо закреплены; ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки; не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации. При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525

Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя ваз 2110, ваз 2111, ваз 2112

Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, убедитесь в отсутствии заедания корпуса клапана. Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе ваз 2110, ваз 2111, ваз 2112, педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя. рис. 6-2. Вакуумный усилитель: 1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя; 3 — шток; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — уплотнительное кольцо фланца главного цилиндр 7 — возвратная пружина диафрагмы; 8 — шпилька усилителя; 9 — фланец крепления наконечника; 10 — клапан; 11 — наконечник шланга; 12 — диафрагма; 13 — крышка корпуса усилителя; 14 — уплотнительный чехол; 15 — поршень; 16 — защитный чехол корпуса клапана; 17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя; 20 — пружина клапана; 21 — клапан; 22 — втулка корпуса клапана; 23 — буфер штока; 24 — корпус клапана; А — вакуумная камера; В -атмосферная камера; С, D — каналыРегулировка привода тормозов ваз 2110, ваз 2111, ваз 2112Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6. рис. 6-11. Привод тормозов: 1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель; 4 — кронштейн педали тормоза; 5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала; 7 — выключатель стоп-сигнале; 8 — педаль тормозаПРЕДУПРЕЖДЕНИЕСвободный ход педали тормоза регулируйте при неработающем двигателе автомобиля ваз 2110, ваз 2111, ваз 2112. Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы ваз 2110, ваз 2111, ваз 2112

Лада 2110 raketa › Бортжурнал › Задние тормоза + регулировка колдуна !

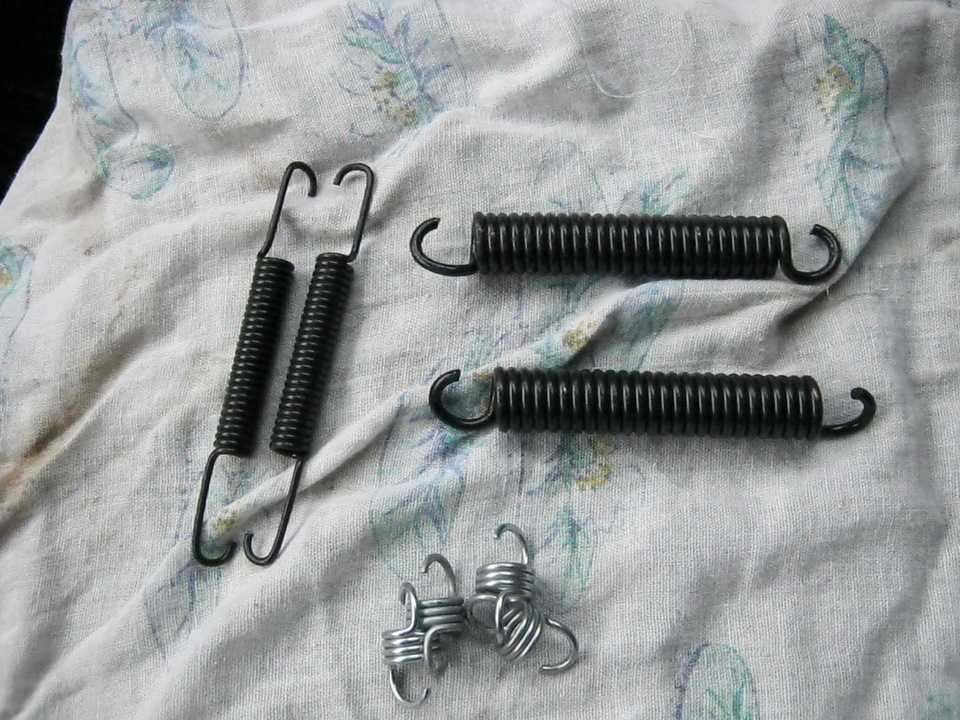

Что сделанопоменяны колодкипоменяны все пружинкипоменяны задние тормозные зилиндрикипоменяны направляющие пальцы вместе с пыльниками на передних ссупортах и промазаны графитовой смазкойвсё что под барабаном изумительно почищенно)отрегулирован колдун (регулятор тормозных усилий)поменяна тормазуха

Причины заменыжопа не тормозилаподтекали задние цилиндрыпочти сдохли колодкикороче писдес=)

Основные момментынезабудте опустить ручник если полезете в барабаны =)и ослабить его вкореньне раскрошите барабан! т.к. он хрупок. даже чугунный (как у меня) можно раскрошить.когда я их сбивал использовал резиновую киянку. если у вас такой нету, брусок в помощь!пыльники на пальцах одевайте не кверх ногами =))не забудте купить шплинтик в магазе. изза этой мелочи работа может встать.если новые колодки не сходятся до конца, тем самым мешают барабану одется, то читаем ниже.

Если не налазит барабанто ннадо сточить малёха посадочьное место на лолодке под распорую планку между колодками или саму планку подточить (я выбрал этот вариант, на фото показано на сколько я сточил)ослабить вдаталого ручник и вытянуть трос

Как я регулировал колдунМашина должна стоять на 4 колёсах.Открываем багажник и на планку эту которая перед глазами садимся жопой и прыгаем. что бы просадить подвеску.Лезем под машину и находим колдун.Пшикаем его везде вдшкой или тормозухой чтобы было легче его двигать.Ослабляем болт на 13.Берём заранее купленное сверло на 2мм и выставляем зазор (можно на глаз)Затягиваем болт на 13.Т.е. чем меньше зазор, тем раньше затормозит жопа.Если зазор будет 0, то по зиме можно куданибуть улететь)))Регулировать колдун необходимо, если что то сделали с подвеской, т.к. он «колдует» смотря на балку.

Как правильно прокачать тормоза!многие качают так:сначало жопу, потом морду. НО ЭТО НЕ ПРАВИЛЬНО!т.к. система торможения двух контурная, диагональная (может чуть не правильно сказал, но суть такая=)надо так качать:сначала задний правый цилиндр, потом левый передний, потом задний левый, потом передний правый цилиндр!я сделал это раза 3 наверное=)) на верочьку короче) и машина ночь стояла с вытекшей тормазухой.

какие были траблы =)когда откручивал товрозную трубку правую заднюю от цилиндрика, она начала прокручиватся и сломалась. и она же не откручивалась от шланга, поэтому я это дело соотвецтвенно поменял)Кстати если купите новую трубку, не удевляйтесь если её предётся подгонять по месту =))потратил на это наверное минут 20!

без косякав никуда =)после замены, жопа тормозит будь здоров) но появилась проблема — отцуцтвие ручника.подрезал пружинки — эффект есть, но он слииишком мааал!оказывается я немного неправильно собрал.на фото видно что крюк который за трос цепляется, должен быть вдоль колодки, а на фото — неправильно. всё изза того что когда я ослабил ручник, надобыло ещё тросы вытянуть, а я этого не знал и вот так полючилось =)спасибо Андрюхе NoFeaR-33 помог разорбатся в проблеме)в комментахх видна наша переписка по этому поводу.когда всё настроил как надо, хотел сфоткать чтобы наглядно было, но оказывается флешка от фотика осталась дома.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

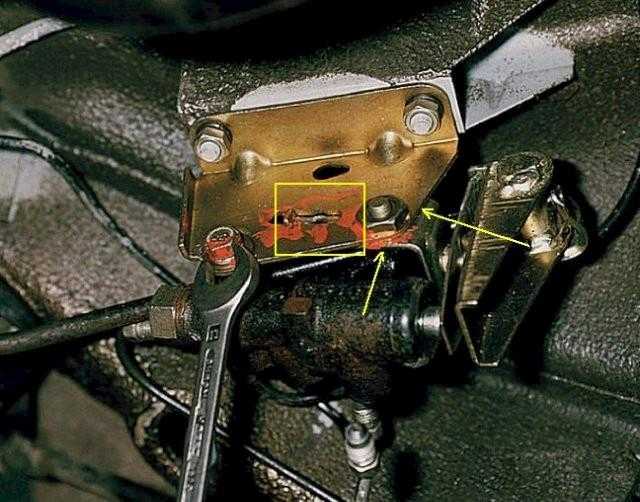

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали

Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка педали

• Поднять капот.
• Отсоединить минусовую клемму с аккумулятора.
• Сдвинуть переднее водительское сидение от панели приборов до упора к задним пассажирским сидениям. Это необходимо сделать для незатруднительного доступа под рулевую колонку.
• Повесить приготовленный фонарь в салоне автомобиля, чтобы обеспечить достаточное освещение в месте проведения регулировки.

Примечание. Работы проводить аккуратно и последовательно.

• Нажать ладонью руки на педаль тормоза. Нажатие проводить без резких толчков.
• Другой свободной рукой надо попробовать установить пластину в промежуток от кронштейна педали до кнопки включателя.

В случае не входа пластинки или если обнаружен больший промежуток, более чем на 2 мм, надо провести следующие действия:

• Педаль держать рукою, не отпуская.
• Второй рукою, при помощи ключа, немного открутить по резьбе две гайки. Чтобы ослабить крепление включателя сигнальной лампочки тормоза.

Перемещать его аккуратно, чтобы добиться необходимого пространства между ним и тормозной педалью:

Примечание: расстояние должно быть не более 5 мм.

• Закрутить сначала одну гайку, затем второй затянуть.
• Руку убрать с педали.
• Проверить проделанные операции.
• Буфер включателя упирается в кронштейн тормозной педали, регулировка считается законченной.

Функции и назначение регулятора тормозных сил

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Самостоятельная развальцовка трубок

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.

Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует

задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

http://znanieavto.ru/stop/regulyator-tormoznyx-usilij.htmlhttp://masteravaza.ru/tormoza/obsluzhivanie-tormoza/vaz-2109-otregulirovat-tormoza-747http://vaz-russia.com/remont-vaz-2108/regulirovka-regulyatora-davleniya-tormozov-na-vaz-2108-vaz-2109-vaz-21099.htmlhttp://evrasia-today.ru/regulirovka-kolduna-vaz-2109/http://vazlada.info/vaz-2114/koldun-vaz-2114/

голоса

Рейтинг статьи

Как заменить регулятор давления задних тормозов (колдуна) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание :

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3).

Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

• Ключи для штуцеров тормозных трубок на 10;
• Торцевой и накидной ключи на 13;
• Монтажная лопатка;
• Отвертка;
• Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
• Щуп;
• Металлическая пластина толщиной 2 мм;
• Сверло;
• Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае. К примеру: — Нет юза задних колес – сокращаем зазор. — При раннем срабатывании (занос) увеличиваем расстояние.

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность.

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность.

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями, требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил.

«Колдун» не позволяет задним, разгруженным колёсам, блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос

Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Активные, или управляемые, регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются. При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается.

При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Из-за относительно низкой загруженности задней части при торможении сперва будут блокироваться именно задние колёса, что в разы увеличит риски потери контроля над автомобилем даже при минимальном отклонении от прямолинейной траектории движения.

Демонтаж «Колдуна» с автомобиля строго-настрого воспрещается. В случае исключения его из тормозной магистрали торможение автомобиля происходит синхронно всеми четырьмя колёсами, что гарантирует неадекватное поведение транспортного средства на нестабильных покрытиях и при отклонении от прямолинейного движения.

Век этого устройства закончился ровно тогда, когда автомобили начали снабжать системой АБС и её более продвинутыми версиями. В отличие от «колдуна» электронные регуляторы тормозных сил учитывают гораздо больше параметров, а именно имеют обратную связь с каждым конкретным колесом автомобиля. Они не просто уменьшают и увеличивают давление в гидроприводе, но и учитывают коэффициент сцепления шин с дорожным покрытием.

FakeHeader

Comments 24

Подумай о внедрении системы абс на свою машину, что бы не сталкиваться с этим. Отрегулировать его проблематично и сколько я не пытался на 2108 и 2110 всегда перетормаживало одно колесо, бывало и летом попу кидало, про зиму вообще молчу!

Еще нужно было чуть прибавить зазор, нудно, но решаемо. Кстати да, перетормаживает почему-то одно

какое у вас перетормаживает?

Заднее правое. Но уже перестало))) пока работает

какой зазор все таки выставил? 2 мм или на два оборота открутил?

Сначало 2 мм потом еще настраивал несколько раз по чуть прибавлял, убавлять. Точно там не замерить потом. Изначально сверлом мерил

понятно, просто по регулировке именно этого колдуна три разных варианта нашел и вот по какому регулировать не понятно. по книге написано что зазор надо проверять между штоком колдуна и рычагом, в интернете что между болтом с контргайкой и рычагом и еще какой то находил способ выставить расстояние от рычага до корпуса с болтом 14мм… ты как регулировал?)

Там посмотри, из колдуна, при нажатии на тормоз выходит шток, он давит на прижимную планку и вместе с ней они идут до болта в который упираются, я делал 2 мм оттягивал пальцами планку, подпружиненную, и вот между штоком и нажимной пластиной получается

понятно, просто по регулировке именно этого колдуна три разных варианта нашел и вот по какому регулировать не понятно. по книге написано что зазор надо проверять между штоком колдуна и рычагом, в интернете что между болтом с контргайкой и рычагом и еще какой то находил способ выставить расстояние от рычага до корпуса с болтом 14мм… ты как регулировал?)

В любом случае нужна яма и пробовать потом, по-другому никак.

будем пробовать, что к чему разбираться)

Еще нужно было чуть прибавить зазор, нудно, но решаемо. Кстати да, перетормаживает почему-то одно

Потому, что не отрегулирован сам колдун с завода.

Я снял большую гайку, вытащил пружину и слегка (на 1-2 витка) её растянул. Все поставил обратно. Колудн стал работать нормально.

Да я его как только не регулировал… Так и продал…

Закручиваешь болт до конца, а потом выкручиваешь на 2 оборота и контришь. 2мм зазор был на старых «колдунах». «Исполнить корректировку регулятора давления задних тормозов автомобиля ВАЗ Гранта Калина, для чего: — отпустить контрящую гайку 4, и закрутить регулировочный болт 3 до касания с рычагом 5 поршня регулятора давления (ключ гаечный 10); 2 — выкрутить регулировочный болт на 720° (2 цикла); — фиксируя регулировочный болт в заданном расположении, закрутить и зажать контрящую гайку. Момент затяжки гайки 6…7 Н.м (0,6…0,7 кгс.м) (ключ гаечный 10, вставка сменная 10 типа 58 23 10 10 ф. «Stahlwille», ключ динамометрический типа 50 18 00 04 ф. «Stahlwille»).»

Проверка

Ваз 2109 регулировка задних тормозов

Надо:

• Домкратом поднять задний мост автомашины.
• Снять диски колес.
• Снять тормозные барабаны.
• Осмотреть тормозные цилиндры, нет ли подтеков.
• Так же проверить их работу, цилиндры должны выходить на требуемое для торможения расстояние.
• После отпускания педали не должно происходить их заклинивания. При обнаружении этого изъяна цилиндры надо заменить.
• Проверить состояние пружин, они не должны иметь изгибов по спирали. Также они должны иметь ровную поверхность.
• Осмотреть качество самих колодок. На них не должно быть отслоений, толщина должна быть не менее 2/3 по отношению стандарта.
• Так же осмотреть распорную планку, она не должна иметь никаких дефектов, так как поврежденная планка может нарушать работу колодок.
• Проверить тормозные барабаны. На них не должно быть заусенцев, больших проточек от работы колодок.

Ваз 2109 регулировка тормозов

Для проведения регулирования необходимо:

• пластинка толщиною 3 мм;
• набор ключей;
• переносная лампа с защитным стеклянным колпаком, с защитной стальной сеткой.

Процесс регулировки свободного хода тормозной педали проводится для обеспечения нормальной функциональности всей системы. Если уменьшен ход, тогда задние колодки не до конца возвращаются в свое положение. Это вызывает нагрев их и барабанов.Так же происходит неравномерный разгон в начале движения. При увеличенном свободном ходе, нажимая на педаль, происходит неполное раздвижение тормозных колодок.
