Порядок проверки и регулировки клапанов на автомобиле Ваз 2110 и 2111
Зазор между кулачками и регулировочными шайбами должен быть 0.2 мм для впускных клапанов и 0.35 мм для выпускных.
Если зазоры отличаются от рекомендованных значений, выполняем регулировку. Для этого подготовьте специальное приспособление, которое устанавливаем на шпильки корпусов подшипников.
Установив приспособление для регулировки, толкатель необходимо развернуть таким образом, чтобы прорезь в его верхней части была обращена вперед (по ходу движения автомобиля).
Регулировка зазора осуществляется методом подбора шайб нужной толщины. Для определения зазора потребуется микрометр. Расчет выполняется по формуле:

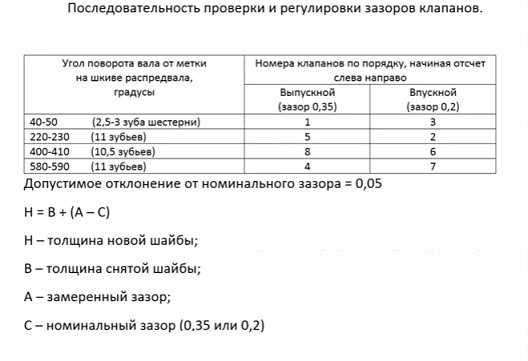

H=B+(A-C), где A — замеренный щупом зазор; B — толщина снятой шайбы; C — номинальный зазор; H — толщина новой шайбы.
На шайбе имеется цифровая маркировка, соответствующая ее толщине. Новую шайбу устанавливаем маркировкой вниз, после чего убираем фиксатор.
После выполнения расчетов, еще раз проверяем зазор щупом и при необходимости повторяем операцию. Щуп должен выходить в зазор с легким защемлением.
Проворачиваем коленчатый вал на пол-оборота и выполняем регулировку остальных клапанов в последовательности, указанной в таблице ниже.
http://vazweb.ru/desyatka/dvigatel/regulirovka-klapanov.htmlhttp://vaz-2110.ru/dvigatel/regulirovka-klapanov-svoimi-rukami-na-vaz-2110-8-klapanov.htmlhttp://topmekhanik.ru/regulirovka-klapanov-vaz-2110/http://1autoguide.ru/klapana/regulirovka-klapanov-vaz-2110-8-klapanovhttp://remladavaz.ru/regulirovka-klapanov-na-avtomobile-vaz-2110
голоса
Рейтинг статьи
Регламент настройки
Любой владелец ВАЗ-2110 8 клапанной инжекторной машины может ознакомиться с стандартным регламентом, указанным в инструкции по эксплуатации. При этом стоит отметить, что регулировка клапанов ВАЗ-2110 и инжектора 8 клапанов осуществляется еще в процессе производства автомобиля. Первую настройку владелец автомобиля должен выполнить после того, как автомобиль пройдет первые 10 000 км, и данную процедуру принято называть обкаткой. После этого повторять процедуру нужно будет регулярно с достижением последующих 45 000 км пробега, но при этом в некоторых случаях работа двигателя не требует никаких дополнительных манипуляций и до того, как будет пройдено 80 000 км.
2.11. Регулировка зазоров в приводе клапанов
Предупреждение
Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).
Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.
Порядок регулировки зазоров не имеет значения.
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.
Зазор измеряется щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В запасные части поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.
Считая от ремня привода распределительного вала : 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й – впускные.
10.
Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы.
Электромобили 2018 года но…
Электросхема лифан х 60
Якорь для генератора ваз…
Эластичная муфта рулево…
| 1. Ослабив затяжку хомута, снимите шланг вентиляции с патрубка крышки головки блока. | 2. Ослабив затяжку хомута, снимите шланг основной ветви вентиляции со штуцера крышки головки блока. | 3. Отверните два болта крепления кронштейна троса привода акселератора и отведите кронштейн в сторону, не отсоединяя трос. |
| 4. Ослабив затяжку хомута, снимите шланг малой ветви вентиляции со штуцера крышки головки блока. | ||
| 5. Отверните две колпачковые гайки крепления крышки головки блока. Снимите шайбы и резиновые втулки (потерявшие эластичность, деформированные или порванные втулки замените). Снимите крышку головки блока. | 6. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых отличаются от номинального. Запишите измеренные зазоры. | |
| 7. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей). | 8. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов. | 9. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки. |
| 11. . выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении. | 12. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя. | |
|
14. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм):
где A – значение измеренного зазора; B – толщина старой шайбы; C – номинальный зазор; H – толщина новой шайбы. Например (для впускного клапана): A=0,26 мм, B=3,75 мм, C=0,2 мм, тогда H=3,75+0,26–0,2=3,81 мм. Гидрокомпенсатор – это устройство, которое используется в современных двигателях для автоматического регулирования зазоров клапанного механизма. Данный элемент носит важную функцию в работе газораспределительного узла, управляющего подачей рабочей смеси в камеры сгорания мотора, а также отвод отработавших газов. Для того, чтобы двигатель работал в нормальном режиме, вышеупомянутый узел должен своевременно открывать и закрывать клапана силового агрегата. Стоит напомнить, что для поддержания нужных фаз газораспределения открытый клапан имеет определенный зазор. В автомобилях семейства Лада Приора (ВАЗ 2170-72) с двигателем 21126 используется 16 клапанов, регулировку зазора которых выполняют гидрокомпенсаторы (ГК). Так как данная деталь подвержена повышенному износу, то в данной статье мы рассмотрим вопросы замены ГК, а также причины по которым в них появляется стук. |
4.7. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111
Замер и регулировку зазоров проводим на холодном двигателе.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||||||||||||
|
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||||||||||||||||||||||||||||||||
|
Зачем нужно регулировать клапана
Металлический шток клапана имеет тенденцию растягиваться и сжиматься во время движения. Седла в головке блока цилиндров прогибаются, что изменяет тепловой зазор. И физически ему нужна определенная стоимость в связи с конструктивными особенностями двигателя. Последствия несвоевременной адаптации необратимы. Заклинивший клапан в процессе работы восьмиклапанного двигателя теряет герметичность, лавинный поток после зажигания обжигает его края и седло ГБЦ, уходящее обратно в корпус головки. Такой ремонт дорогостоящий и не покрывается гарантией. Лучше вовремя отрегулировать, тем более что цена регулировки 8-клапанного двигателя в 600-800 рублей за 30 000 км не такая уж и ощутимая.
При правильно выставленном зазоре машина будет двигаться свободно, без потери тяги, расходуя меньше топлива. Нагрев нельзя регулировать ни при каких обстоятельствах. Только охладите двигатель до 30-40 градусов. Иначе можно ошибиться и закрутить вентили.
Бывают случаи, когда клапаны отрегулировали, а стук все равно остается. Причина может быть не в просветах. На холодном двигателе могут стучать головки поршней, втулки-толкатели в корпусе головки. Причин может быть много, поэтому спешить с выводами и все тщательно проверять не стоит. Есть специальный прибор — стетоскоп, с помощью которого можно легко прослушать звуки работающего двигателя.
Технические параметры
Рассмотрим технические характеристики 8 и 16 клапанных двигателей на примере моделей ВАЗа.
Похожая статья Технические характеристики двигателя Beams 1G FE
| Техническая характеристика | ВАЗ 21116 | ВАЗ 21126 |
| Количество цилиндров | 4 | 4 |
| Кол-во клапанов | 8 | 16 |
| Объём, см3 | 1596 | 1597 |
| Диаметр цилиндра, мм | 82 | |
| Ход поршня, мм | 75,6 | |
| Степень сжатия | 10,5 | 11,0 |
| Мощность, л.с. при об/мин | 87/5100 | 98/5600 |
| Крутящий момент, Нм при об/мин | 140/3800 | 145/4000 |
| Бензин | АИ-95 | |
| Расход смешанный, л/100 км | 7,3 | 7,0 |
При покупке машины на вторичке отличить 16 клапанный движок можно по внешнему виду. Широкий впускной коллектор двигателя напоминает улитку, и обычно закрыт кожухом с логотипом компании и надписью 16Valve.
Основы устройства и функционирования гидравлического компенсатора
Конфигурация
Идея автоматического регулирования тепловых зазоров может быть реализована в двух вариантах: обычный гидротолкатель и гидроопора. Последняя применяется в модулях газораспределения с коромыслами. На Lada Priora в шестнадцатиклапанной версии впуск и выпуск оснащены индивидуальными распредвалами. Оптимальным решением для такой компоновки является применение гидравлического толкателя.
Приоровский гидрокомпенсатор на 126 двигателе состоит из таких частей:
- Плунжерная пара, включающая цилиндрическую обойму и поршень с шариковым клапаном.
- Наружный корпус – толкатель.
- Система пазов и отверстий для маслоснабжения.
Принцип работы
Маслосостав поступает во внутреннюю полость поршня и, преодолевая сопротивление пружины, отталкивает шарик для заполнения замкнутого цилиндра. Заполняя гильзу, масло выдавливает поршенек наружу и гидротолкатель упирается в кулачок. Далее происходит запирание шарикового клапана и сборочная единица работает как обычный толкатель на моторах с регулируемым клапанным механизмом.
Регулировка клапанов на автомобиле Ваз 2110
Регулировку клапанов на двигателе автомобилей Ваз 2110 и 2111 проводим в случае появления характерного хаотичного металлического стука, отчетливо слышного при работе двигателя на холостых оборотах, в районе клапанной крышки. Так же регулировку тепловых зазоров выполняют в случае проведения каких-либо ремонтных работ, при которых проводилось снятие клапанов и т. д.
Регулировку можно выполнить своими руками, не прибегая к помощи профессионалов.
Регулировать тепловые зазоры необходимо только на холодном двигателе. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
В первую очередь необходимо вывести наконечник троса привода дроссельной заслонки из кронштейна.
- Со штуцеров клапанной крышки, предварительно ослабив хомуты крепления, снимаем сначала два отводящих шланга вентиляции картерных газов.
- Затем, так же ослабив крестовой отверткой хомут, снимаем подводящий шланг вентиляции.
- Под гайками, а именно в отверстиях клапанной крышки, расположены резиновые уплотнительные кольца, которые предотвращают протекание масла. Снимите данные кольца. Если резина рассохлась, потеряла свою эластичность или имеются другие следы механических повреждение (в том числе и сильное механическое обжатие) данные уплотнители следует заменить на новые.
- Снимите прокладку клапанной крышки.
Регулировка клапанов на автомобиле Ваз 2110
Регулировку клапанов на двигателе автомобилей Ваз 2110 и 2111 проводим в случае появления характерного хаотичного металлического стука, отчетливо слышного при работе двигателя на холостых оборотах, в районе клапанной крышки. Так же регулировку тепловых зазоров выполняют в случае проведения каких-либо ремонтных работ, при которых проводилось снятие клапанов и т. д.
Регулировку можно выполнить своими руками, не прибегая к помощи профессионалов.
Регулировать тепловые зазоры необходимо только на холодном двигателе. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
В первую очередь необходимо вывести наконечник троса привода дроссельной заслонки из кронштейна.
Теперь необходимо снять сам кронштейн, для этого ключом на десять выкручиваем две гайки его крепления.
- Со штуцеров клапанной крышки, предварительно ослабив хомуты крепления, снимаем сначала два отводящих шланга вентиляции картерных газов.
- Затем, так же ослабив крестовой отверткой хомут, снимаем подводящий шланг вентиляции.
Снимите клапанную крышку, для этого ключом на десять выкрутите две гайки ее крепления.
- Под гайками, а именно в отверстиях клапанной крышки, расположены резиновые уплотнительные кольца, которые предотвращают протекание масла. Снимите данные кольца. Если резина рассохлась, потеряла свою эластичность или имеются другие следы механических повреждение (в том числе и сильное механическое обжатие) данные уплотнители следует заменить на новые.
- Снимите прокладку клапанной крышки.
Симптомы
Чтобы понять, что клапана на двигателе ВАЗ 2110 нуждаются в настройке, достаточно знать поведение мотора
После продолжительной эксплуатации, автовладелец может обратить внимание на то, что двигатель стал работать как-то иначе. Данный факт должен насторожить, ведь последствия могут быть серьёзными
Основные симптомы нарушенной регулировки клапанного механизма на ВАЗ 2110, выглядят таким образом:
- мотор шумно работает при запуске после продолжительной стоянки (клацает);
- пропадает компрессия в цилиндрах (двигатель теряет былую мощность);
- прокладка клапанной крышки пропускает масло;
- появились «выстрелы» в карбюратор или в глушитель;
- увеличился расход топлива.
Перечисленные признаки, можно диагностировать самостоятельно, не прибегая к помощи услуг автосервиса. Перед тем, как поставить ВАЗ 2110 на ремонт и приступить к регулировке клапанов, следует подготовить слесарный инструмент: микрометр, рейку для отжатия толкателей и многосоставной щуп. Последним замеряется тепловой зазор между кулачком распредвала и регулировочной шайбой. Вместо рейки, возможно использовать две мощные шлицевые отвёртки.
Подготовка к проведению регулировки
Прежде чем начинать работу, нужно установить автомобиль на ровной площадке, после чего выжать ручной тормоз. Желательно также включить повышенную скорость, чтобы предотвратить скатывание автомобиля. Затем необходимо сделать следующие действия:
- Поднимите любое переднее колесо при помощи домкрата. И установите под кузов автомобиля надежную опору.
- Отсоедините шланг сапуна.
- Отключите приводной трос от заслонки дросселя. Для этого нужно снять кронштейн.
Но после этого нужно провести замер зазоров впускных и выпускных клапанов между кулачками распределительного вала. На восьмиклапанных двигателях эта работа производится очень просто.
Зачем нужна настройка
Все модели «десятого» семейства, начиная от 2110, где установлены силовые агрегаты на 8 клапанов, нуждаются в настройке последних. Настраиваются не сами клапаны, а тепловые зазоры между их толкателями и кулачками распределительного вала. Общеизвестно, что металл при нагревании существенно расширяется, что проявляется и в паре кулачок — толкатель. Если между ними будут большие зазоры, то клапаны откроются не до конца, инжектор подаст в цилиндры меньше топлива.
При отсутствии зазоров после теплового расширения на толкатель станет нажимать круглая часть кулачка, отчего большинство клапанов будет открыто постоянно. Это ведет к резкому снижению компрессии и неработоспособности двигателя.
Существуют признаки, по которым можно определить, что пора произвести настройку клапанов ВАЗ-2110:
- появление звонких щелкающих звуков, доносящихся из верхней части головки цилиндров;
- отказ одного или нескольких цилиндров из-за отсутствия компрессии;
- проведение ремонта, связанного с разборкой силового агрегата и демонтажем распределительного вала.
Щелчки при работе мотора слышны под клапанной крышкой, когда тепловые зазоры слишком велики. Эти звуки ни с чем не спутаешь, вдобавок они сопровождаются снижением мощности двигателя и падением динамики довольно «резвого» автомобиля ВАЗ-2110. Когда зазоров нет, то ничего не стучит, но мотор работает нестабильно, «троит» либо вообще отказывается запускаться. Диагноз подтверждается измерением компрессии во всех цилиндрах.
В автомобилях ВАЗ-2110 — ВАЗ-2112 (16 клапанов) настройку тепловых зазоров делать не нужно. В этих более совершенных моторах установлены устройства, автоматически обеспечивающие оптимальные настройки: гидрокомпенсаторы. Когда появляется одна из вышеописанных проблем, гидрокомпенсаторы меняются на новые, а служат они довольно долго, не менее 100 тыс. км пробега.
Регулировка своими руками
Чтобы ни один клапан на ВАЗ 2110 после нашего вмешательства не прогорел, соответственно, ему не понадобилась замена, а машина работала «как часы», регулировка должна осуществляться только при помощи специальных щупов.
- Производим снятие шлангов со штуцеров клапанной крышки и вентиляции картера;
- Затем — снятие клапанной крышки, ее прокладки. Помним: в отверстиях крышки находятся резиновые втулки, нужно их не потерять;
- Устанавливаем регулировочное приспособление;
- Выставив метки на распредвале и коленвале, устанавливаем первый цилиндр в ВМТ (верхнюю мертвую точку) ;
- Проворачиваем коленвал дополнительно еще на 40-50°, что соответствует примерно 2,5-3 зубьям на шкиве распредвала;
- Обязательно ставим свои метки, которые будут необходимы для дальнейшей работы;
- От первой метки отсчитываем 11 зубьев, ставим за ними новую метку, затем ставим метку на 10,5, и вновь после 11-го зуба;
- Теперь нам понадобится специальный щуп, о котором сказано выше. В принципе, он должен быть у каждого автовладельца, но и приобрести его – тоже не проблема. Зазоры поочередно измеряем, подбираем новые шайбы. Чтобы сделать все предельно точно, пользуемся формулой, с помощью которой определяется толщина новой шайбы. Н (необходимая толщина новой шайбы, которую вы установите под толкатель) = В(толщина старой шайбы) + (А зазор, который вы замерили – С номинальный зазор). То есть, Н=В+(А-С). Толщину новой шайбы проверяем микрометром.

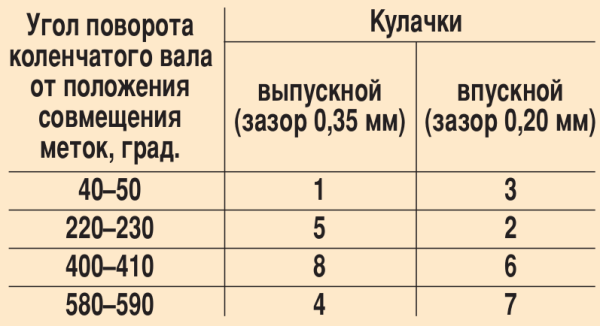

Существует специальная таблица, согласно которой нужно сверять последовательность поворачивания коленвала на пол оборота, чтобы производить регулировку каждого клапана.
Замена шайб производится с помощью приспособления для регулировки клапанов. Работать с его помощью удобнее, хотя некоторые обходятся двумя крепкими плоскими отвертками. Пинцетом нужно поддеть и вынуть старую шайбу, а на ее место установить новую, обязательно вниз маркировкой.
После замены шайбы нужно убрать фиксатор, затем проверить зазор клапана щупом повторно. Если щупы 0,20 (для впускного клапана) и 0,35 (для выпускного) входят в зазор с незначительным усилием, при этом их удается перемещать, значит, регулировка прошла успешно.
Такую же регулировку проводим с каждым клапаном ВАЗ 2110. Заодно смотрим, не прогорел ли он. Затем следует замена прокладки и установка на место клапанной крышки. Тут, конечно, нужно смотреть, в каком состоянии прокладка. Если она уже изношена, тогда только замена, ведь от нее во многом зависит компрессия, а также «удерживание» масла внутри двигателя. Если прокладка крышки сравнительно новая, может еще послужить.
После проведения регулировки заводим ВАЗ 2110 и слушаем, как он работает. Если клапана не стучат, автомобиль работает стабильно, значит, все сделано правильно, можно отправляться в дорогу.
Регламент настройки
Любой владелец ВАЗ-2110 8 клапанной инжекторной машины может ознакомиться с стандартным регламентом, указанным в инструкции по эксплуатации. При этом стоит отметить, что регулировка клапанов ВАЗ-2110 и инжектора 8 клапанов осуществляется еще в процессе производства автомобиля. Первую настройку владелец автомобиля должен выполнить после того, как автомобиль пройдет первые 10 000 км, и данную процедуру принято называть обкаткой. После этого повторять процедуру нужно будет регулярно с достижением последующих 45 000 км пробега, но при этом в некоторых случаях работа двигателя не требует никаких дополнительных манипуляций и до того, как будет пройдено 80 000 км.
Как отрегулировать клапана на ВАЗ 2110
Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.
Разборка
Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:
- отключаем клемму от аккумулятора;
- снимаем корпус воздушного фильтра (на карбюраторном моторе);
- отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
- откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
- выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
- откручиваем гайки клапанной крышки и снимаем её.
Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).
| Угол поворота распредвала, град | № кулачка (отсчет от шкива распредвала) | |
| Выпускной (зазор 0,35.мм) | Впускной (зазор 0,20.мм) | |
| 0 плюс 2-3 зуба | 1 | 3 |
| 90 плюс 2-3 зуба | 5 | 2 |
| 180 плюс 2-3 зуба | 8 | 6 |
| 270 плюс 2-3 зуба | 4 | 7 |
| Угол поворота коленчатого вала, градусы | N цилиндра, в котором происходит такт сжатия (конец) | N регулируемых клапанов (кулачков) |
| 4 | 8 и 6 | |
| 180 | 2 | 4 и 7 |
| 360 | 1 | 1 и 3 |
| 540 | 3 | 5 и 2 |
Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.
| клапан | 1 кл (вы) | 2 кл (вп) | Зкл (вп) | 4 кл (вы) | 5 кл (вы) | 6 кл (вп) | 7 кл (вп) | 8 кл (вы) |
| Должно ±0,05 | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) |
| наибольший зазор | 0,25 | 0,35 | 0,40 | 0,35 | 0,40 | 0,30 | 0,30 | 0,40 |
| шайба | 4,30 | 3,82 | 3,52 | 4,22 | 4,50 | 4,27 | 3,87 | 4,25 |
| Какая нужна шайба | 4,25 (4,20) | 3,97 | 3,72 | 4,27 (4,22) | 4,6 (4,55) | 4,37 | 3,97 | 4,35 (4,3) |
Регулировка
После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.
Затем, приступаем ко второй части ремонта и делаем следующее:
- Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
- После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
- измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
- если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
- если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
- разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
- для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
- Н — толщина новой шайбы, мм;
- В — толщина отработанной шайбы, мм;
- А — вымеренный зазор, мм;
- С — номинальный зазор, мм.
- полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
- согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
- измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
- записываем размер щупа, который не входит в тепловой зазор;
- вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
- далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
- Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
- Устанавливаем шайбы в толкатели, согласно записи блокнота;
- все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
- проверяем новые тепловые зазоры;
- после замены шайб, необходимо поставить демонтированные детали на место;
- запускаем двигатель и наблюдаем за его работой.
